Automašīnas kopšana269

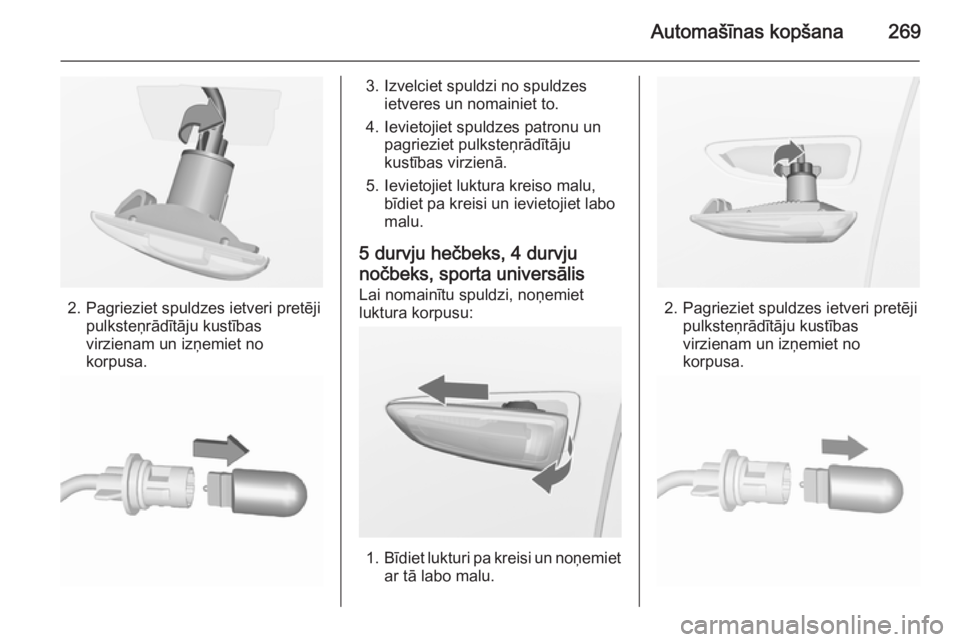

2. Pagrieziet spuldzes ietveri pretējipulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.
3. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
5 durvju hečbeks, 4 durvju
nočbeks, sporta universālis
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.

270Automašīnas kopšana
3. Izvelciet spuldzi no spuldzesietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.

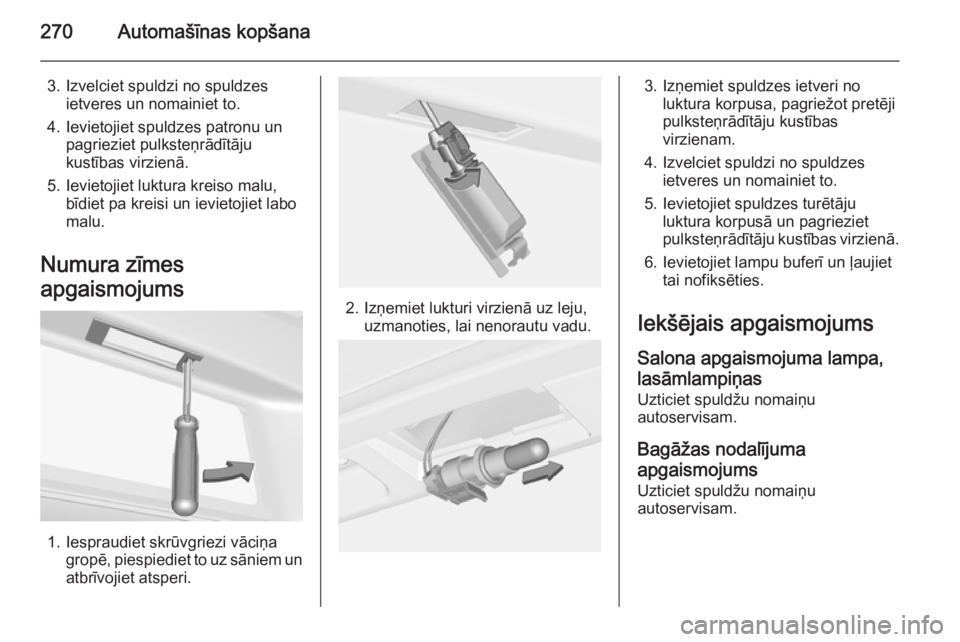

Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi vāciņa gropē, piespiediet to uz sāniem unatbrīvojiet atsperi.
2. Izņemiet lukturi virzienā uz leju, uzmanoties, lai nenorautu vadu.
3. Izņemiet spuldzes ietveri noluktura korpusa, pagriežot pretēji
pulksteņrādītāju kustības virzienam.
4. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
5. Ievietojiet spuldzes turētāju luktura korpusā un pagrieziet
pulksteņrādītāju kustības virzienā.
6. Ievietojiet lampu buferī un ļaujiet tai nofiksēties.
Iekšējais apgaismojums
Salona apgaismojuma lampa,
lasāmlampiņas Uzticiet spuldžu nomaiņu
autoservisam.
Bagāžas nodalījuma
apgaismojums Uzticiet spuldžu nomaiņu
autoservisam.

Automašīnas kopšana271Instrumentu paneļa
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Elektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju bloki:
■ motora nodalījuma priekšpusē, kreisajā malā;
■ automašīnām ar stūri kreisajā pusē
salonā aiz uzglabāšanas
nodalījuma vai automašīnām ar
stūri labajā pusē aiz cimdu
nodalījuma;
■ aiz vāka bagāžas nodalījuma kreisajā pusē.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.

272Automašīnas kopšana

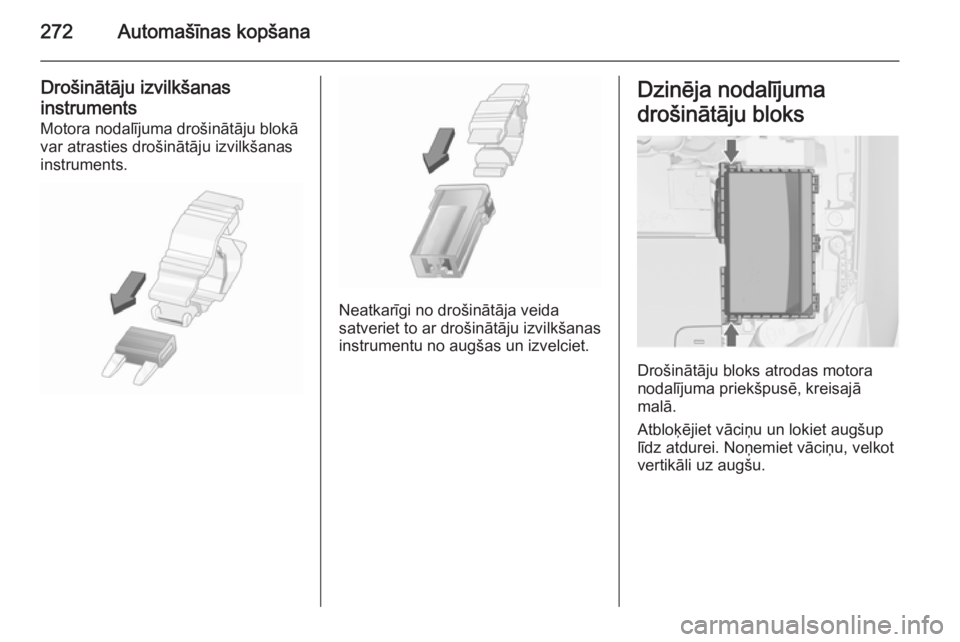

Drošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.
Dzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atbloķējiet vāciņu un lokiet augšup
līdz atdurei. Noņemiet vāciņu, velkot
vertikāli uz augšu.

Automašīnas kopšana273
Nr.Elektriskā ķēde1Motora vadības modulis2Skābekļa sensors (lambda
zonde)3Degvielas iesmidzināšana/
aizdedzes sistēma4Degvielas iesmidzināšana/
aizdedzes sistēma5–6Spoguļu apsilde/pretaizdzī‐
šanas signalizācijas sistēma7Ventilatoru vadība/dzinēja
vadības modulis/pārnesum‐
kārbas vadības modulis8Lambda sensors/dzinēja dzesē‐
šana9Aizmugurējā loga sensors10Automašīnas akumulatora
sensors11Bagāžnieka pārsega atbloķē‐
šana12Adaptīvais priekšējais apgai‐
smojums/apgaismojuma auto‐
mātiskā vadība13ABSNr.Elektriskā ķēde14Aizmugurējā stikla tīrītājs15Motora vadības modulis16Starteris17Pārnesumkārbas vadības
modulis18Aizmugurējā stikla apsilde19Priekšējie elektriskie logi20Aizmugurējie elektriskie logi21Aizmugurējais elektriskais
centrs22Kreisās puses tālā gaisma (halo‐ gēnu)23Priekšējo lukturu mazgāšanas
sistēma24Labās puses tuvā gaisma
(ksenona)25Kreisās puses tuvā gaisma
(ksenona)26Priekšējie miglas lukturi27Dīzeļdegvielas sildītājs28Iedarbināšanas/izslēgšanas
sistēma29Elektriski vadāmā stāvbremze

274Automašīnas kopšana
Nr.Elektriskā ķēde30ABS31Adaptīvā kruīza kontrole32Drošības gaisa spilvens33Adaptīvais priekšējais apgai‐
smojums/apgaismojuma auto‐
mātiskā vadība34Izplūdes gāzu recirkulācija35Ārējais spogulis/lietus sensors36Klimata kontrole37Elektromagnētiskais tvertnes
ventilācijas vārsts38Vakuumsūknis39Galvenais vadības modulis40Vējstikla mazgāšanas sistēma/
aizmugurējā stikla mazgāšanas
sistēma41Labās puses tālā gaisma (halo‐
gēnu)42Radiatora ventilators43Vējstikla tīrītāji44Vējstikla tīrītāji45Radiatora ventilators46–Nr.Elektriskā ķēde47Signāltaure48Radiatora ventilators49Degvielas sūknis50Priekšējo lukturu līmeņošana/
adaptīvais priekšējais apgai‐
smojums51Gaisa padeves aizvars52Papildu sildītājs/dīzeļdzinējs53Pārnesumkārbas vadības
modulis/dzinēja vadības modulis54Vakuumsūknis/instrumentu
paneļa bloks/apsildes sistēmas
ventilācija/gaisa kondicionē‐
šanas sistēma
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts var gadīties darbības
traucējumi.
Instrumentu paneļa
drošības bloks
Automašīnās ar kreisās puses vadību
drošinātāju bloks atrodas instrumentu
panelī aiz sīklietu novietnes.
Atveriet sīklietu novietni un
piespiediet to pa kreisi, lai atvienotu.
Nolokiet sīklietu novietni uz leju un
izņemiet to.

Automašīnas kopšana275

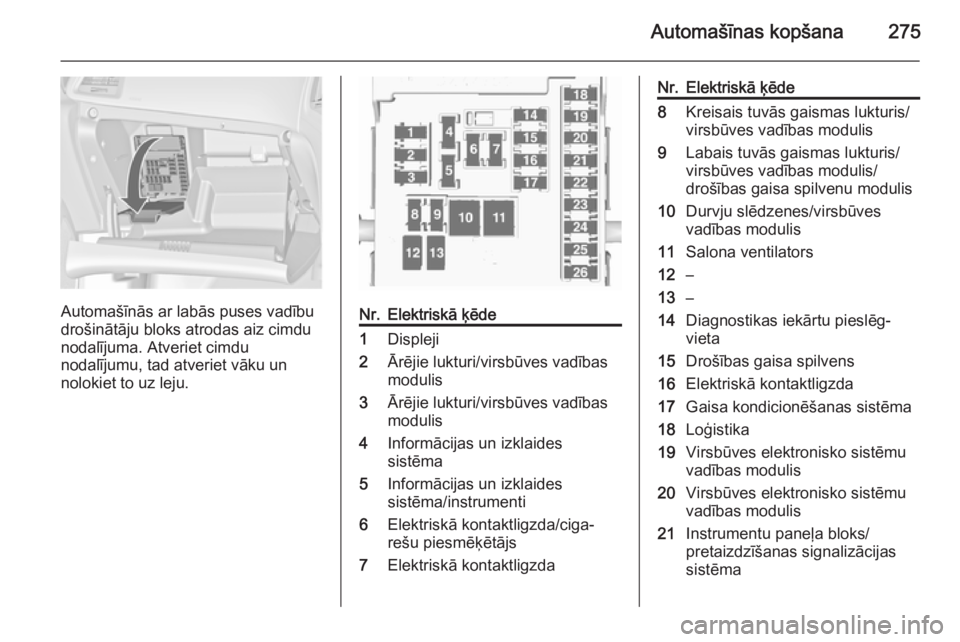

Automašīnās ar labās puses vadību
drošinātāju bloks atrodas aiz cimdu
nodalījuma. Atveriet cimdu
nodalījumu, tad atveriet vāku un
nolokiet to uz leju.
Nr.Elektriskā ķēde1Displeji2Ārējie lukturi/virsbūves vadības
modulis3Ārējie lukturi/virsbūves vadības
modulis4Informācijas un izklaides
sistēma5Informācijas un izklaides
sistēma/instrumenti6Elektriskā kontaktligzda/ciga‐
rešu piesmēķētājs7Elektriskā kontaktligzdaNr.Elektriskā ķēde8Kreisais tuvās gaismas lukturis/
virsbūves vadības modulis9Labais tuvās gaismas lukturis/
virsbūves vadības modulis/
drošības gaisa spilvenu modulis10Durvju slēdzenes/virsbūves
vadības modulis11Salona ventilators12–13–14Diagnostikas iekārtu pieslēg‐
vieta15Drošības gaisa spilvens16Elektriskā kontaktligzda17Gaisa kondicionēšanas sistēma18Loģistika19Virsbūves elektronisko sistēmu
vadības modulis20Virsbūves elektronisko sistēmu
vadības modulis21Instrumentu paneļa bloks/
pretaizdzīšanas signalizācijas
sistēma

276Automašīnas kopšana
Nr.Elektriskā ķēde22Aizdedzes sensors23Virsbūves elektronisko sistēmu
vadības modulis24Virsbūves elektronisko sistēmu
vadības modulis25–26Strāvas ligzda bagāžas nodalī‐
jumā (ja nav bagāžas nodalī‐
juma drošinātāju bloka) (tikai
sporta universālim)
Bagāžas nodalījuma
drošinātāju bloks
3 durvju hečbeks, 5 durvju
hečbeks
Drošinātāju bloks atrodas aiz vāka bagāžas nodalījuma kreisajā pusē.
Noņemiet vāku.
Sporta universālis
Drošinātāju bloks atrodas aiz vāka
bagāžas nodalījuma kreisajā pusē.Nolokiet žalūziju un noņemiet to.
Noņemiet vāku.

Automašīnas kopšana277

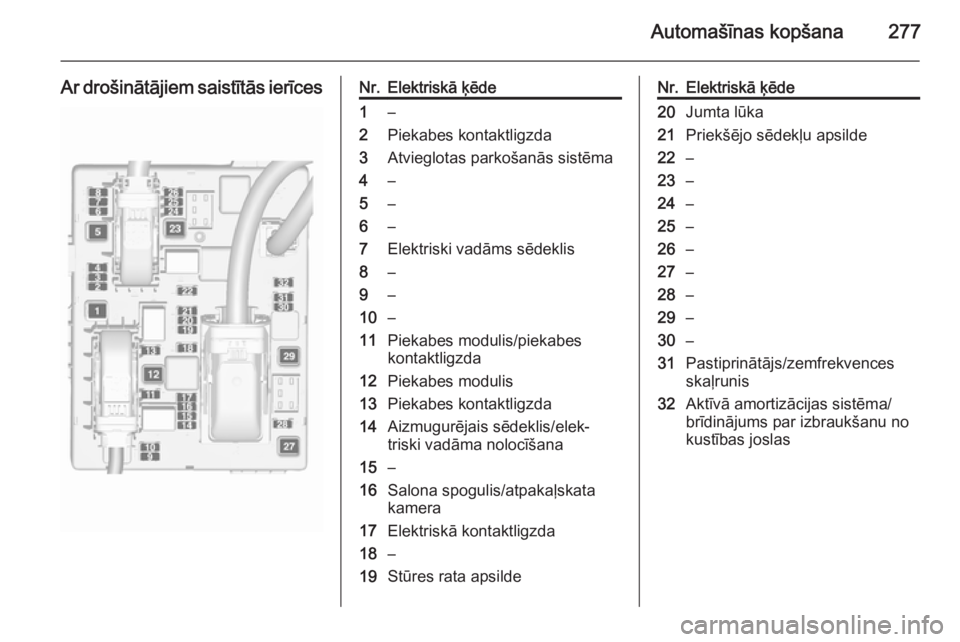

Ar drošinātājiem saistītās ierīcesNr.Elektriskā ķēde1–2Piekabes kontaktligzda3Atvieglotas parkošanās sistēma4–5–6–7Elektriski vadāms sēdeklis8–9–10–11Piekabes modulis/piekabes
kontaktligzda12Piekabes modulis13Piekabes kontaktligzda14Aizmugurējais sēdeklis/elek‐
triski vadāma nolocīšana15–16Salona spogulis/atpakaļskata
kamera17Elektriskā kontaktligzda18–19Stūres rata apsildeNr.Elektriskā ķēde20Jumta lūka21Priekšējo sēdekļu apsilde22–23–24–25–26–27–28–29–30–31Pastiprinātājs/zemfrekvences
skaļrunis32Aktīvā amortizācijas sistēma/
brīdinājums par izbraukšanu no
kustības joslas

278Automašīnas kopšana

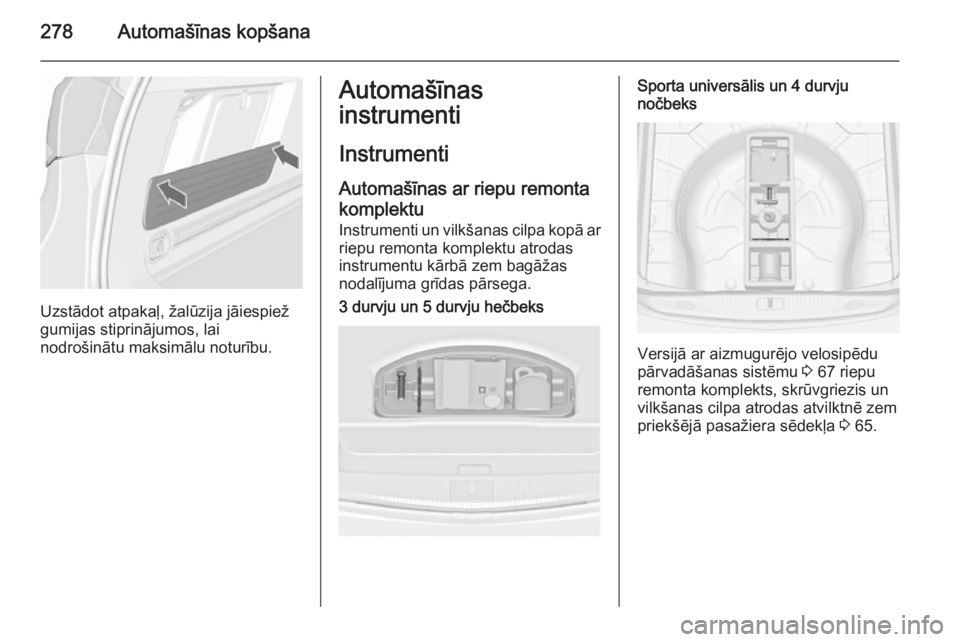

Uzstādot atpakaļ, žalūzija jāiespiež
gumijas stiprinājumos, lai
nodrošinātu maksimālu noturību.
Automašīnas
instrumenti
Instrumenti Automašīnas ar riepu remonta
komplektu
Instrumenti un vilkšanas cilpa kopā ar riepu remonta komplektu atrodas
instrumentu kārbā zem bagāžas
nodalījuma grīdas pārsega.3 durvju un 5 durvju hečbeksSporta universālis un 4 durvju
nočbeks
Versijā ar aizmugurējo velosipēdu
pārvadāšanas sistēmu 3 67 riepu
remonta komplekts, skrūvgriezis un
vilkšanas cilpa atrodas atvilktnē zem
priekšējā pasažiera sēdekļa 3 65.
