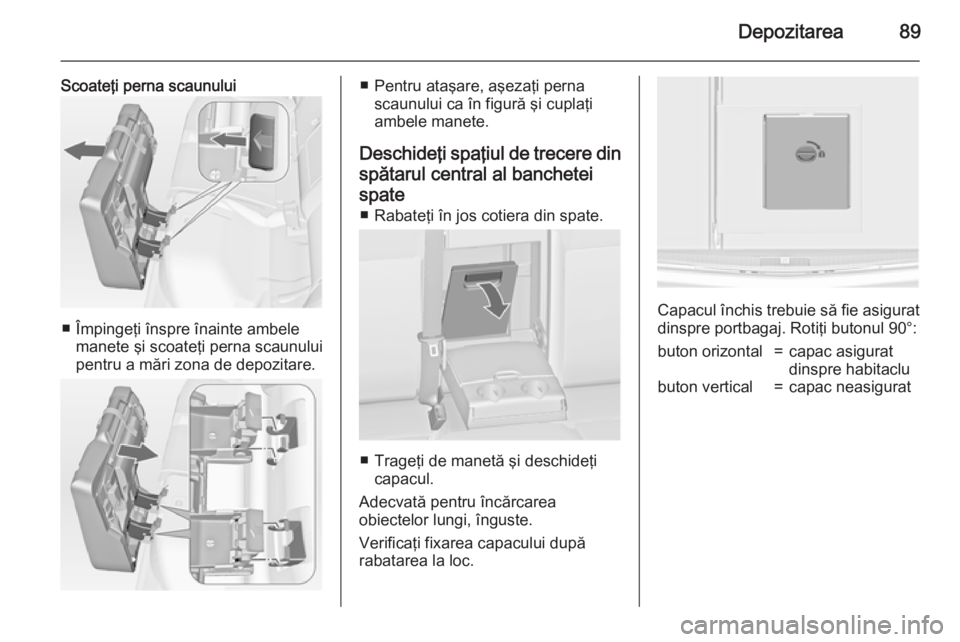

Depozitarea89
Scoateţi perna scaunului
■ Împingeţi înspre înainte ambelemanete şi scoateţi perna scaunului
pentru a mări zona de depozitare.
■ Pentru ataşare, aşezaţi perna scaunului ca în figură şi cuplaţiambele manete.
Deschideţi spaţiul de trecere din spătarul central al bancheteispate ■ Rabateţi în jos cotiera din spate.
■ Trageţi de manetă şi deschideţi capacul.
Adecvată pentru încărcarea
obiectelor lungi, înguste.
Verificaţi fixarea capacului după
rabatarea la loc.
Capacul închis trebuie să fie asigurat
dinspre portbagaj. Rotiţi butonul 90°:
buton orizontal=capac asigurat
dinspre habitaclubuton vertical=capac neasigurat

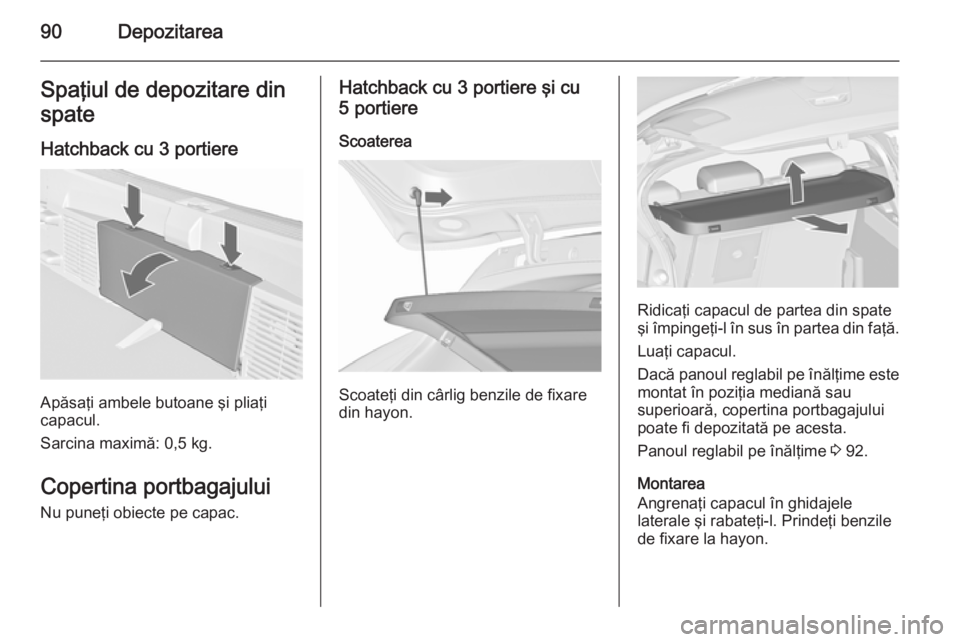

90DepozitareaSpaţiul de depozitare din
spate
Hatchback cu 3 portiere
Apăsaţi ambele butoane şi pliaţi
capacul.
Sarcina maximă: 0,5 kg.
Copertina portbagajului
Nu puneţi obiecte pe capac.
Hatchback cu 3 portiere şi cu 5 portiere
Scoaterea
Scoateţi din cârlig benzile de fixare
din hayon.
Ridicaţi capacul de partea din spate
şi împingeţi-l în sus în partea din faţă.
Luaţi capacul.
Dacă panoul reglabil pe înălţime este
montat în poziţia mediană sau
superioară, copertina portbagajului
poate fi depozitată pe acesta.
Panoul reglabil pe înălţime 3 92.
Montarea
Angrenaţi capacul în ghidajele
laterale şi rabateţi-l. Prindeţi benzile
de fixare la hayon.

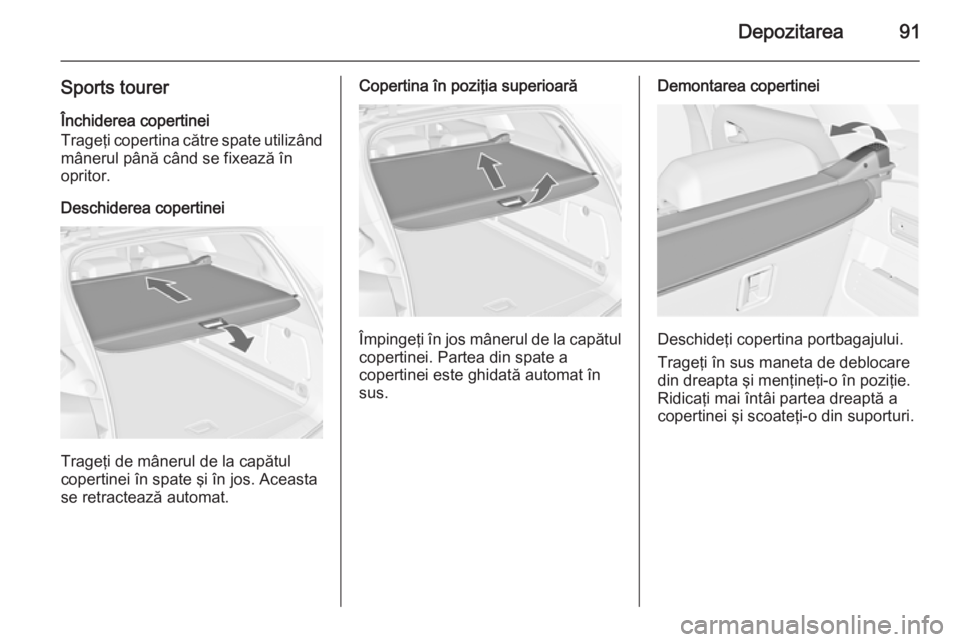

Depozitarea91
Sports tourerÎnchiderea copertinei
Trageţi copertina către spate utilizând mânerul până când se fixează în
opritor.
Deschiderea copertinei
Trageţi de mânerul de la capătul
copertinei în spate şi în jos. Aceasta
se retractează automat.
Copertina în poziţia superioară
Împingeţi în jos mânerul de la capătul
copertinei. Partea din spate a
copertinei este ghidată automat în
sus.
Demontarea copertinei
Deschideţi copertina portbagajului.
Trageţi în sus maneta de deblocare
din dreapta şi menţineţi-o în poziţie. Ridicaţi mai întâi partea dreaptă acopertinei şi scoateţi-o din suporturi.

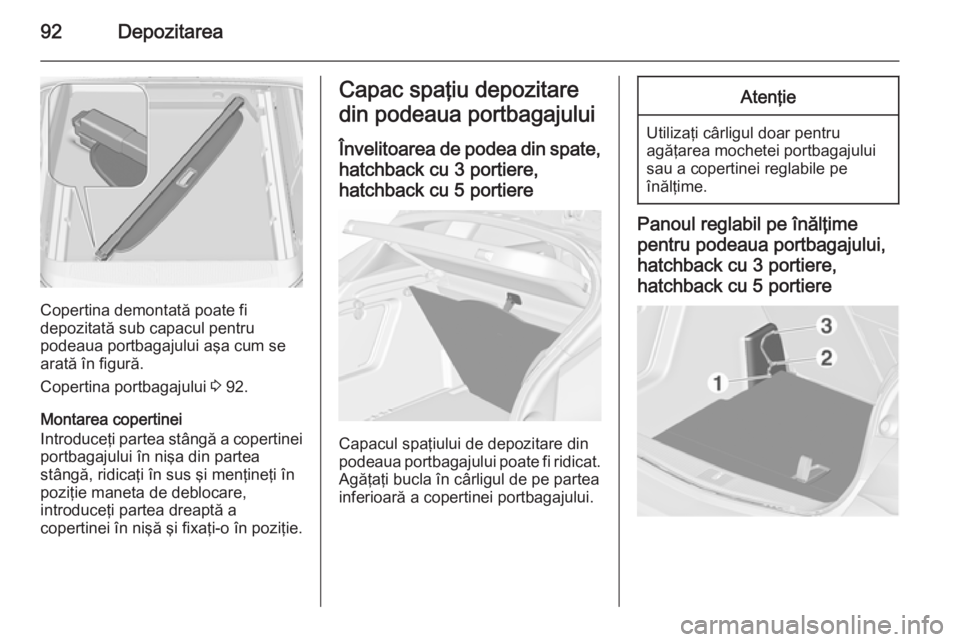

92Depozitarea
Copertina demontată poate fi
depozitată sub capacul pentru
podeaua portbagajului aşa cum se arată în figură.
Copertina portbagajului 3 92.
Montarea copertinei
Introduceţi partea stângă a copertinei portbagajului în nişa din partea
stângă, ridicaţi în sus şi menţineţi în
poziţie maneta de deblocare,
introduceţi partea dreaptă a
copertinei în nişă şi fixaţi-o în poziţie.
Capac spaţiu depozitare
din podeaua portbagajului
Învelitoarea de podea din spate, hatchback cu 3 portiere,hatchback cu 5 portiere
Capacul spaţiului de depozitare din
podeaua portbagajului poate fi ridicat. Agăţaţi bucla în cârligul de pe partea
inferioară a copertinei portbagajului.
Atenţie
Utilizaţi cârligul doar pentru
agăţarea mochetei portbagajului
sau a copertinei reglabile pe
înălţime.
Panoul reglabil pe înălţime
pentru podeaua portbagajului, hatchback cu 3 portiere,hatchback cu 5 portiere

Depozitarea93
Panoul reglabil pe înălţime poate fi
montat în trei poziţii:
■ direct deasupra mochetei portbagajului ( 1)
■ într-o poziţie mediană ( 2)
■ într-o poziţie superioară ( 3)Atenţie
Asiguraţi-vă că s-au fixat la acelaşi
nivel capetele din faţă şi din spate
ale panoului reglabil pe înălţime.
Ridicarea
Pentru a ridica panoul într-o poziţie
superioară, trageţi chinga spre înapoi
şi ridicaţi marginea din spate a
panoului pe suporţii corespunzători.
Coborârea
Pentru a coborî panoul, trageţi chinga spre înapoi şi concomitent apăsaţi înjos în centrul părţii frontale a panoului.
Atenţie
A nu se coborî panoul reglabil pe
înălţime în poziţia 1 la
autovehiculele echipate cu
subwoofer. Subwoofer-ul ar putea fi deteriorat.
Notă ■ Dacă este utilizată poziţia 2 sau
3 pentru montaj, spaţiul dintre
mocheta portbagajului şi panoul
reglabil pe înălţime poate fi utilizat drept compartiment de
depozitare.
■ Panoul reglabil pe înălţime poate fi ridicat şi agăţat cu ajutorul
chingii atunci când este utilizată
poziţia 1 sau 2 pentru montaj.
■ Dacă este utilizată poziţia 2 pentru
montaj, se creează o platformă de
încărcare complet plată dacă
spătarele scaunelor din spate sunt rabatate spre înainte.
■ Deschiderea panourilor laterale (de ex. pentru înlocuirea becurilor
din blocul optic spate) este

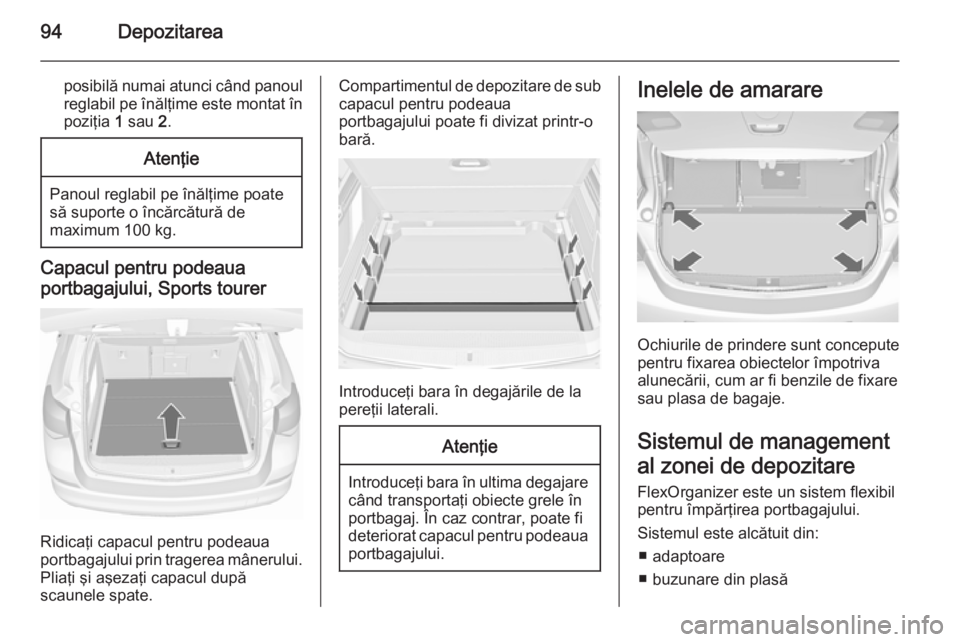

94Depozitarea
posibilă numai atunci când panoulreglabil pe înălţime este montat în
poziţia 1 sau 2.Atenţie
Panoul reglabil pe înălţime poate
să suporte o încărcătură de
maximum 100 kg.
Capacul pentru podeaua
portbagajului, Sports tourer
Ridicaţi capacul pentru podeaua
portbagajului prin tragerea mânerului.
Pliaţi şi aşezaţi capacul după
scaunele spate.
Compartimentul de depozitare de sub capacul pentru podeaua
portbagajului poate fi divizat printr-o
bară.
Introduceţi bara în degajările de la
pereţii laterali.
Atenţie
Introduceţi bara în ultima degajare când transportaţi obiecte grele în
portbagaj. În caz contrar, poate fi
deteriorat capacul pentru podeaua
portbagajului.
Inelele de amarare
Ochiurile de prindere sunt concepute
pentru fixarea obiectelor împotriva
alunecării, cum ar fi benzile de fixare
sau plasa de bagaje.
Sistemul de managemental zonei de depozitare
FlexOrganizer este un sistem flexibil
pentru împărţirea portbagajului.
Sistemul este alcătuit din: ■ adaptoare
■ buzunare din plasă

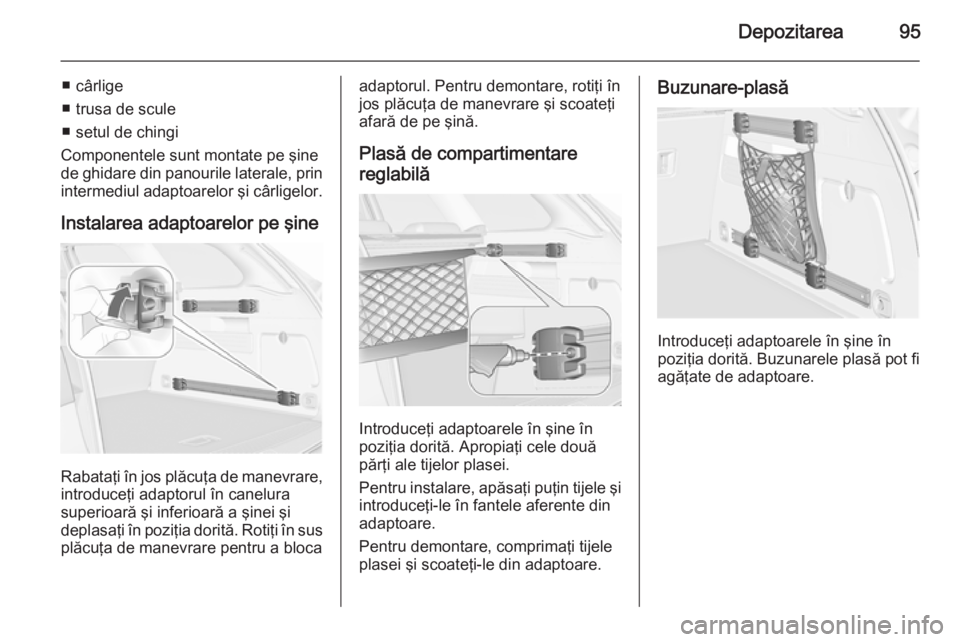

Depozitarea95
■ cârlige
■ trusa de scule
■ setul de chingi
Componentele sunt montate pe şine
de ghidare din panourile laterale, prin
intermediul adaptoarelor şi cârligelor.
Instalarea adaptoarelor pe şine
Rabataţi în jos plăcuţa de manevrare, introduceţi adaptorul în canelura
superioară şi inferioară a şinei şi
deplasaţi în poziţia dorită. Rotiţi în sus
plăcuţa de manevrare pentru a bloca
adaptorul. Pentru demontare, rotiţi în
jos plăcuţa de manevrare şi scoateţi
afară de pe şină.
Plasă de compartimentare
reglabilă
Introduceţi adaptoarele în şine în
poziţia dorită. Apropiaţi cele două
părţi ale tijelor plasei.
Pentru instalare, apăsaţi puţin tijele şi
introduceţi-le în fantele aferente din
adaptoare.
Pentru demontare, comprimaţi tijele
plasei şi scoateţi-le din adaptoare.
Buzunare-plasă
Introduceţi adaptoarele în şine în
poziţia dorită. Buzunarele plasă pot fi
agăţate de adaptoare.

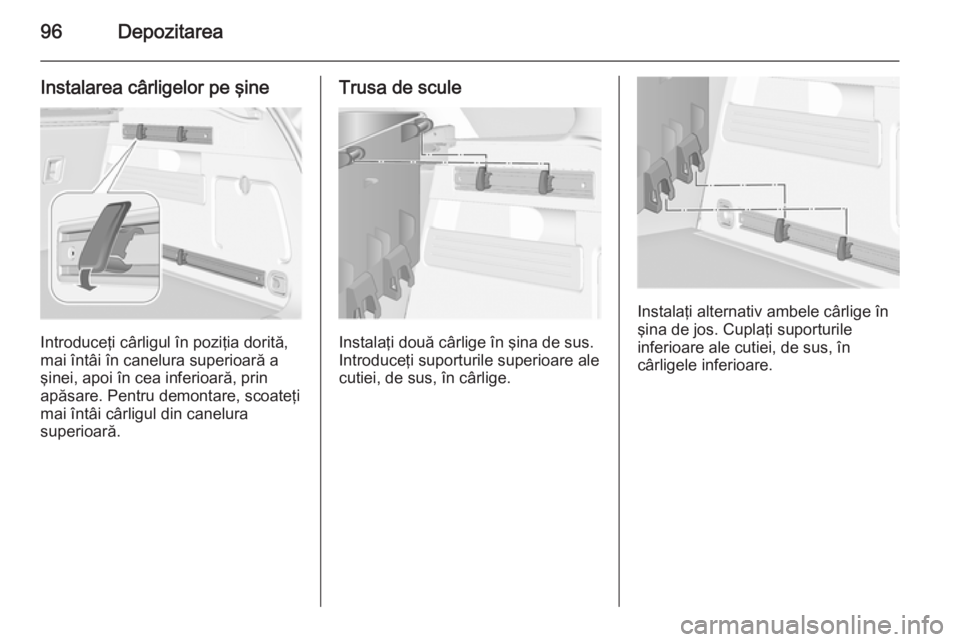

96Depozitarea
Instalarea cârligelor pe şine
Introduceţi cârligul în poziţia dorită,
mai întâi în canelura superioară a
şinei, apoi în cea inferioară, prin
apăsare. Pentru demontare, scoateţi
mai întâi cârligul din canelura
superioară.
Trusa de scule
Instalaţi două cârlige în şina de sus.
Introduceţi suporturile superioare ale
cutiei, de sus, în cârlige.
Instalaţi alternativ ambele cârlige în şina de jos. Cuplaţi suporturile
inferioare ale cutiei, de sus, în
cârligele inferioare.

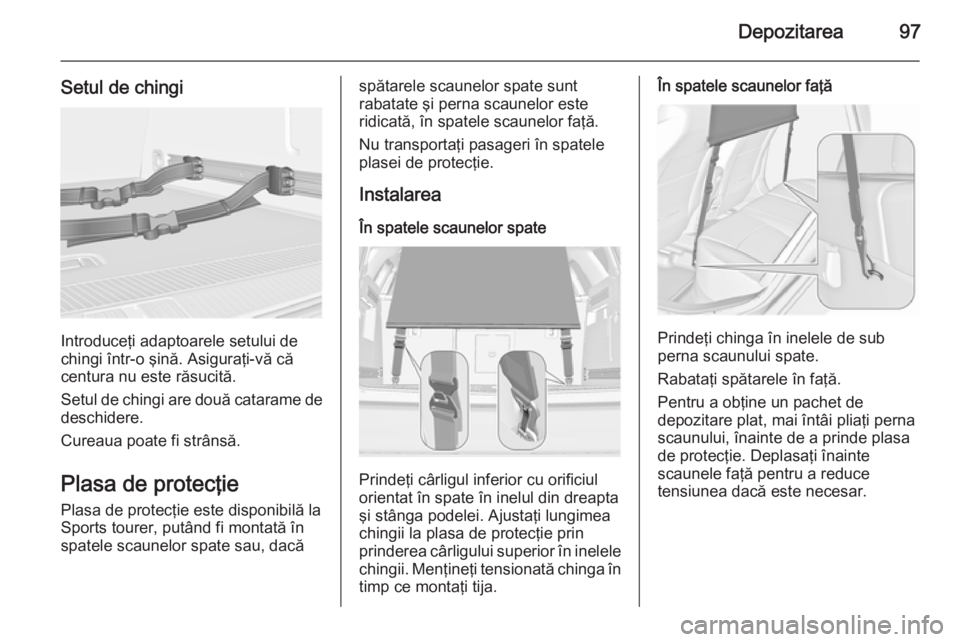

Depozitarea97
Setul de chingi
Introduceţi adaptoarele setului de
chingi într-o şină. Asiguraţi-vă că
centura nu este răsucită.
Setul de chingi are două catarame de
deschidere.
Cureaua poate fi strânsă.
Plasa de protecţie
Plasa de protecţie este disponibilă la
Sports tourer, putând fi montată în
spatele scaunelor spate sau, dacă
spătarele scaunelor spate sunt
rabatate şi perna scaunelor este
ridicată, în spatele scaunelor faţă.
Nu transportaţi pasageri în spatele
plasei de protecţie.
Instalarea
În spatele scaunelor spate
Prindeţi cârligul inferior cu orificiul
orientat în spate în inelul din dreapta
şi stânga podelei. Ajustaţi lungimea
chingii la plasa de protecţie prin
prinderea cârligului superior în inelele chingii. Menţineţi tensionată chinga în
timp ce montaţi tija.
În spatele scaunelor faţă
Prindeţi chinga în inelele de sub
perna scaunului spate.
Rabataţi spătarele în faţă.
Pentru a obţine un pachet de
depozitare plat, mai întâi pliaţi perna
scaunului, înainte de a prinde plasa
de protecţie. Deplasaţi înainte
scaunele faţă pentru a reduce
tensiunea dacă este necesar.

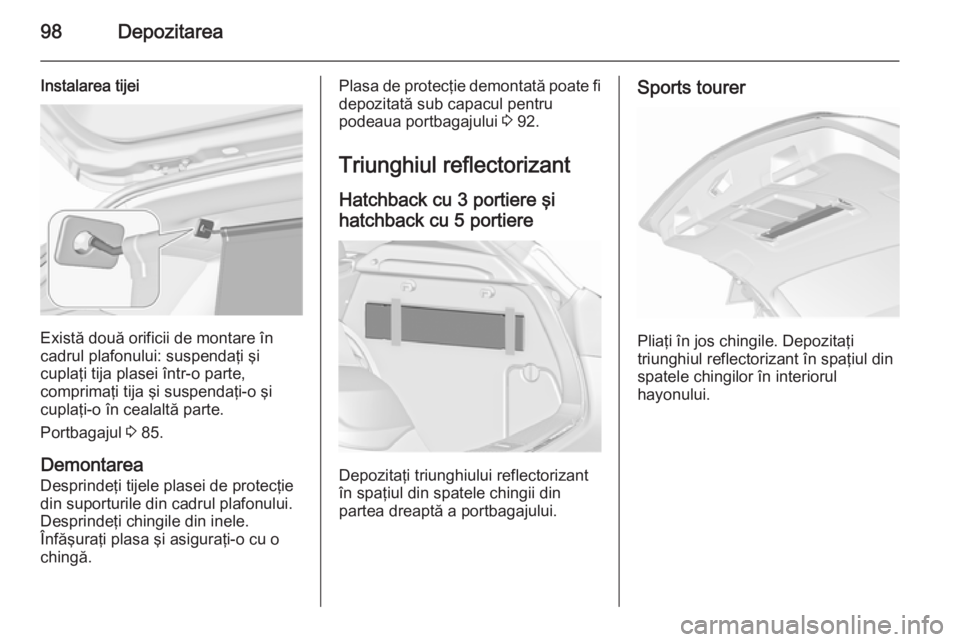

98Depozitarea
Instalarea tijei
Există două orificii de montare în
cadrul plafonului: suspendaţi şi
cuplaţi tija plasei într-o parte,
comprimaţi tija şi suspendaţi-o şi
cuplaţi-o în cealaltă parte.
Portbagajul 3 85.
Demontarea
Desprindeţi tijele plasei de protecţie
din suporturile din cadrul plafonului.
Desprindeţi chingile din inele.
Înfăşuraţi plasa şi asiguraţi-o cu o
chingă.
Plasa de protecţie demontată poate fi depozitată sub capacul pentru
podeaua portbagajului 3 92.
Triunghiul reflectorizant Hatchback cu 3 portiere şihatchback cu 5 portiere
Depozitaţi triunghiului reflectorizant
în spaţiul din spatele chingii din
partea dreaptă a portbagajului.
Sports tourer
Pliaţi în jos chingile. Depozitaţi
triunghiul reflectorizant în spaţiul din
spatele chingilor în interiorul
hayonului.
