Depozitarea69

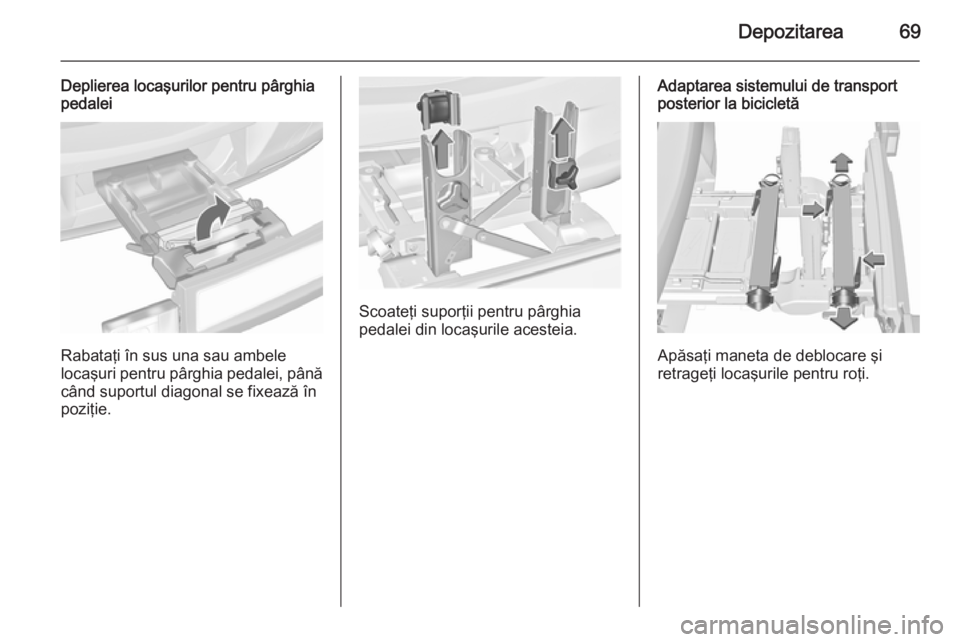

Deplierea locaşurilor pentru pârghia
pedalei
Rabataţi în sus una sau ambele
locaşuri pentru pârghia pedalei, până
când suportul diagonal se fixează în
poziţie.
Scoateţi suporţii pentru pârghia
pedalei din locaşurile acesteia.
Adaptarea sistemului de transport posterior la bicicletă
Apăsaţi maneta de deblocare şi
retrageţi locaşurile pentru roţi.

70Depozitarea
Împingeţi maneta de deblocare de pe
elementul de prindere cu chingă şi
scoateţi-l.
Pregătirea bicicletei pentru fixare
Notă
Lăţimea maximă pentru cursa
pedalei este 38,3 mm, iar
adâncimea maximă este 14,4 mm.
Rotiţi pedala din stânga (fără foaie de
lanţ) vertical în jos. Pedala de pe
pârghia pedalei din stânga trebuie să fie orizontală.
Bicicleta din faţă trebuie să aibă roata faţă orientată spre stânga.
Bicicleta din spate trebuie să aibă
roata faţă orientată spre dreapta.
Fixarea unei biciclete pe sistemul de
transport posterior
Cu maneta rotativă din locaşul pentru
pârghia pedalei, adaptaţi aproximativ
unitatea reglabilă pentru pârghia
pedalei la proeminenţa pârghiei
pedalei.

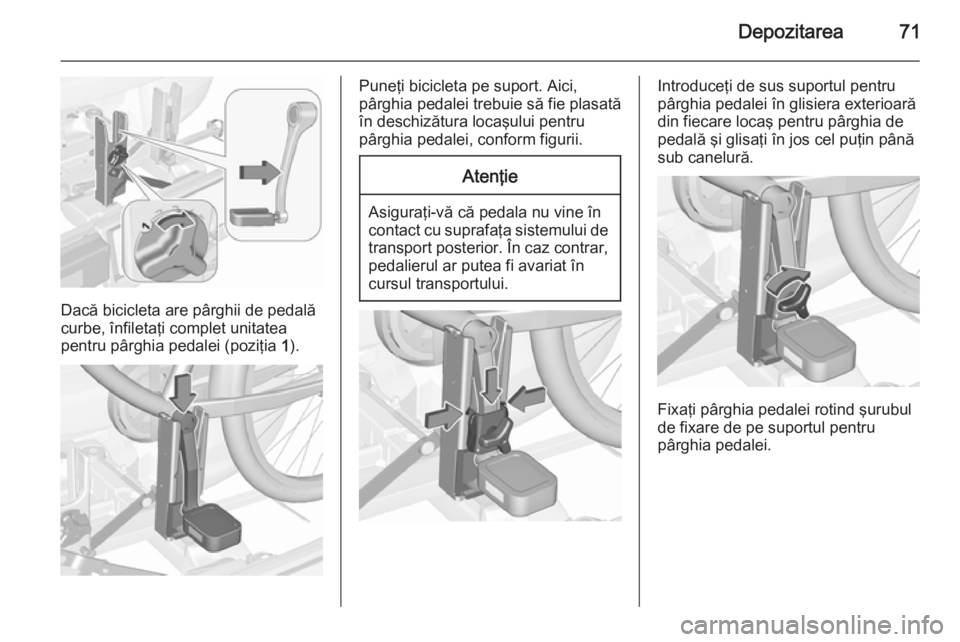

Dacă bicicleta are pârghii de pedală
drepte, deşurubaţi complet unitatea
pentru pârghia pedalei (poziţia 5).

Depozitarea71
Dacă bicicleta are pârghii de pedală
curbe, înfiletaţi complet unitatea
pentru pârghia pedalei (poziţia 1).
Puneţi bicicleta pe suport. Aici,
pârghia pedalei trebuie să fie plasată în deschizătura locaşului pentru
pârghia pedalei, conform figurii.Atenţie
Asiguraţi-vă că pedala nu vine în
contact cu suprafaţa sistemului de
transport posterior. În caz contrar, pedalierul ar putea fi avariat în
cursul transportului.
Introduceţi de sus suportul pentru
pârghia pedalei în glisiera exterioară
din fiecare locaş pentru pârghia de
pedală şi glisaţi în jos cel puţin până
sub canelură.
Fixaţi pârghia pedalei rotind şurubul
de fixare de pe suportul pentru
pârghia pedalei.

72Depozitarea
Plasaţi locaşurile pentru roţi astfel
încât bicicleta să fie aproximativ
orizontală. Aici, distanţa dintre pedale
şi hayon trebuie să fie de cel puţin
5 cm.
Ambele anvelope ale bicicletei
trebuie să fie în locaşurile pentru roţi.
Atenţie
Asiguraţi-vă că aţi scos complet în afară locaşurile pentru roţi pentrua putea amplasa ambele biciclete
în locaşuri. Altfel, montarea
orizontală a bicicletelor nu este
garantată. Nerespectarea acestei
recomandări poate duce la
deteriorarea roţilor bicicletelor
determinată de gazele de
eşapament fierbinţi.
Alinierea bicicletei în sens
longitudinal pe autovehicul: Slăbiţi
uşor suportul pedalei.
Plasaţi bicicleta vertical utilizând
maneta rotativă din locaşul pentru
pârghia pedalei.
Dacă cele două biciclete se
obstrucţionează una pe alta, poziţia
relativă a bicicletelor poate fi adaptată
prin reglarea locaşurilor pentru roţi şi
a manetei rotative din locaşul pentru
pârghia pedalei până când bicicletele nu se mai ating reciproc. Asiguraţi-vă
că există spaţiu suficient de la
autovehicul.
Strângeţi la maximum cu mâna
şurubul de fixare pentru butucul
pedalier.
Asiguraţi ambele roţi ale bicicletei în
locaşele pentru roţi, utilizând
opritoarele de curea.
Verificaţi bicicleta pentru a vă asigura
că este fixată bine.

Depozitarea73Atenţie
Asiguraţi-vă că distanţa dintre
bicicletă şi autovehicul este de cel puţin 5 cm. Dacă este necesar,
slăbiţi ghidonul şi pivotaţi în
lateral.
Setările pentru locaşurile pentru roţi şi
maneta rotativă din locaşul pentru
pârghia pedalei trebuie notate şi
salvate pentru fiecare bicicletă.
Presetarea corectă va facilita
refixarea bicicletei.

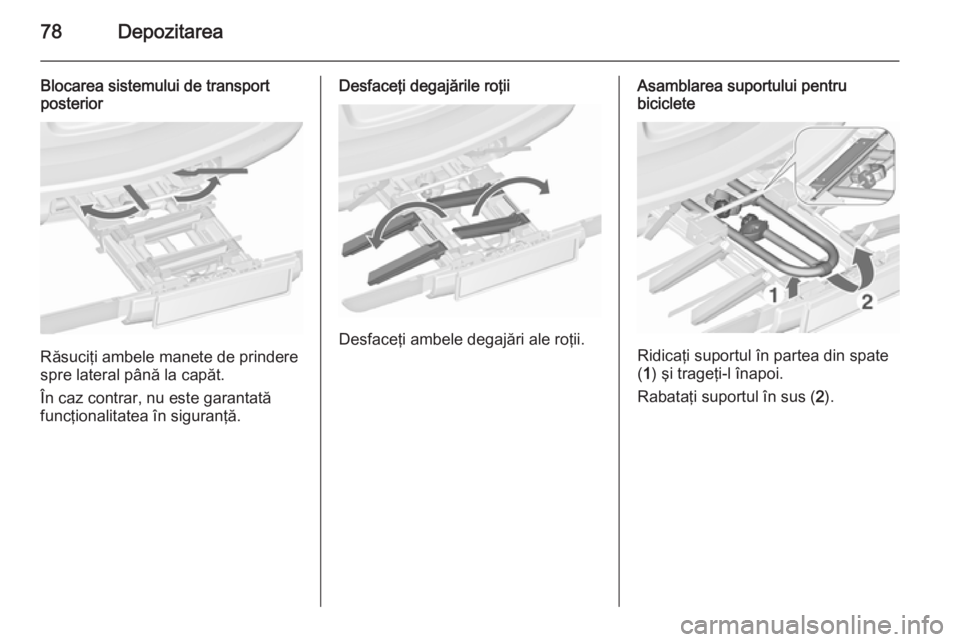

Se recomandă ataşarea unui semn
de avertizare pe bicicleta situată cel
mai în spate pentru a creşte
vizibilitatea.
Detaşarea unei biciclete de pe
sistemul de transport posterior
Desfaceţi elementele de fixare cu
chingă de la ambele anvelope ale
bicicletei.
Ţineţi de bicicletă, slăbiţi şurubul de
fixare pentru butucul pedalier, apoi
ridicaţi butucul pedalier pentru a-l
scoate.
Retractarea sistemului de transport
posterior
Împingeţi suporturile pedalierului în
locaşul pedalierului, conform
ilustraţiei.

74Depozitarea

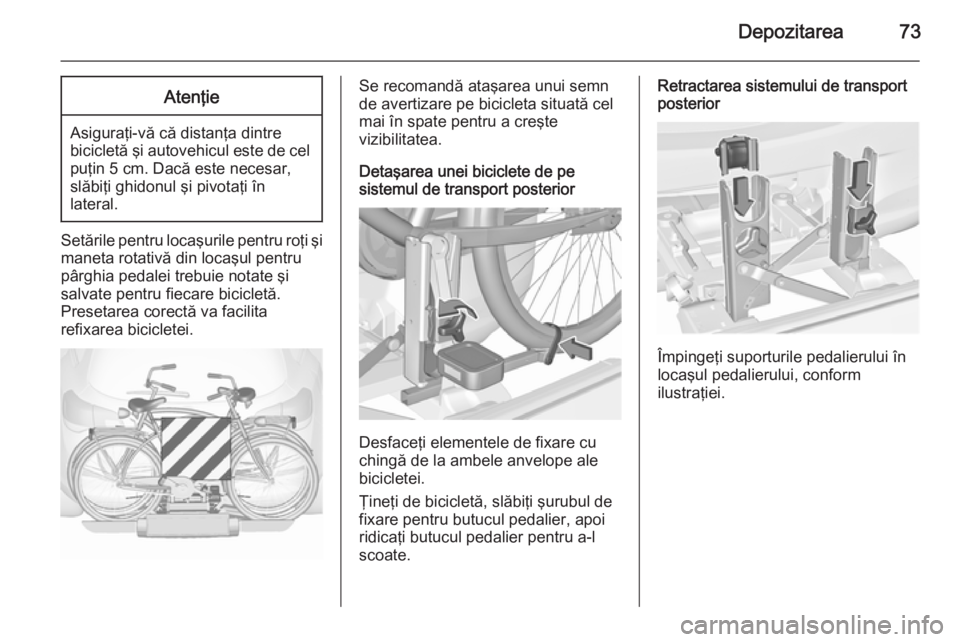

Introduceţi elementul de fixare cu
chingă şi trageţi uşor în jos atât cât se permite.
Apăsaţi maneta de deblocare şi
glisaţi în interior locaşurile pentru roţi
atât cât se permite.
Decuplaţi maneta de blocare de pe
suportul diagonal şi pliaţi ambele
locaşuri pentru pârghia pedalei.
9 Avertisment
Pericol de prindere a mâinilor.
Pivotaţi mai întâi maneta de
strângere din stânga ( 1), apoi maneta
de strângere din dreapta ( 2), până la
opritor.

Depozitarea75

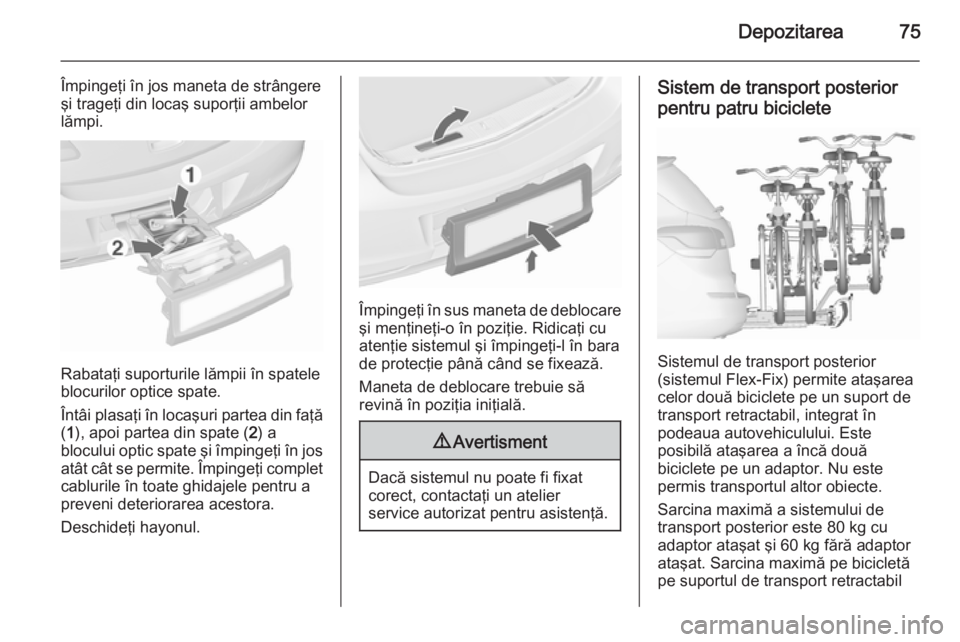

Împingeţi în jos maneta de strângereşi trageţi din locaş suporţii ambelor
lămpi.
Rabataţi suporturile lămpii în spatele
blocurilor optice spate.
Întâi plasaţi în locaşuri partea din faţă ( 1 ), apoi partea din spate ( 2) a
blocului optic spate şi împingeţi în jos
atât cât se permite. Împingeţi complet cablurile în toate ghidajele pentru a
preveni deteriorarea acestora.
Deschideţi hayonul.
Împingeţi în sus maneta de deblocare şi menţineţi-o în poziţie. Ridicaţi cu
atenţie sistemul şi împingeţi-l în bara
de protecţie până când se fixează.
Maneta de deblocare trebuie să
revină în poziţia iniţială.
9 Avertisment
Dacă sistemul nu poate fi fixat
corect, contactaţi un atelier
service autorizat pentru asistenţă.

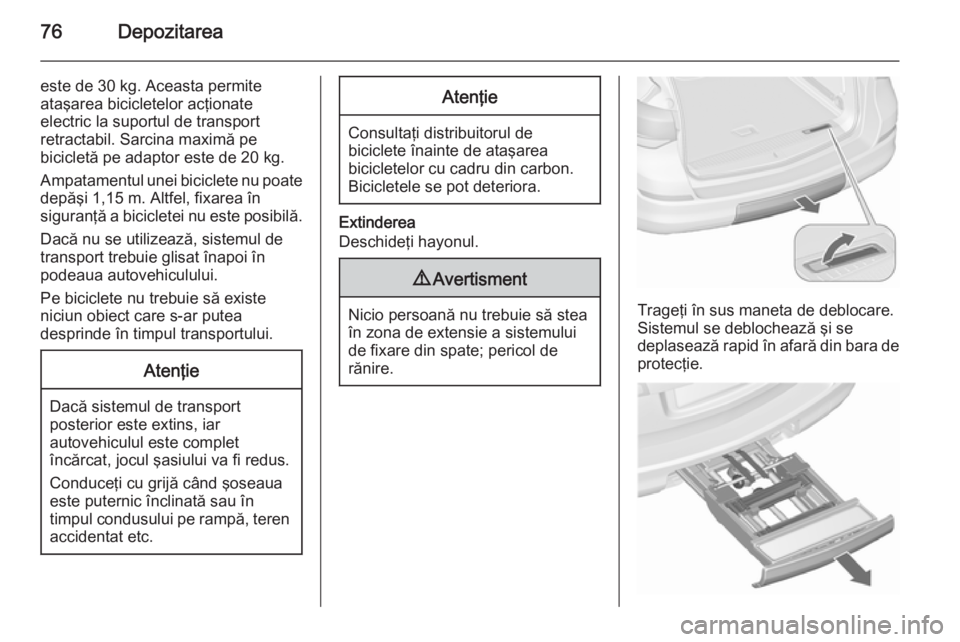

Sistem de transport posterior
pentru patru biciclete
Sistemul de transport posterior
(sistemul Flex-Fix) permite ataşarea
celor două biciclete pe un suport de
transport retractabil, integrat în
podeaua autovehiculului. Este
posibilă ataşarea a încă două
biciclete pe un adaptor. Nu este
permis transportul altor obiecte.
Sarcina maximă a sistemului de
transport posterior este 80 kg cu
adaptor ataşat şi 60 kg fără adaptor
ataşat. Sarcina maximă pe bicicletă
pe suportul de transport retractabil

76Depozitarea
este de 30 kg. Aceasta permite
ataşarea bicicletelor acţionate
electric la suportul de transport
retractabil. Sarcina maximă pe
bicicletă pe adaptor este de 20 kg.
Ampatamentul unei biciclete nu poate
depăşi 1,15 m. Altfel, fixarea în
siguranţă a bicicletei nu este posibilă.
Dacă nu se utilizează, sistemul de
transport trebuie glisat înapoi în
podeaua autovehiculului.
Pe biciclete nu trebuie să existe
niciun obiect care s-ar putea
desprinde în timpul transportului.Atenţie
Dacă sistemul de transport posterior este extins, iar
autovehiculul este complet
încărcat, jocul şasiului va fi redus.
Conduceţi cu grijă când şoseaua
este puternic înclinată sau în
timpul condusului pe rampă, teren
accidentat etc.
Atenţie
Consultaţi distribuitorul debiciclete înainte de ataşarea
bicicletelor cu cadru din carbon.
Bicicletele se pot deteriora.
Extinderea
Deschideţi hayonul.
9 Avertisment
Nicio persoană nu trebuie să stea
în zona de extensie a sistemului
de fixare din spate; pericol de

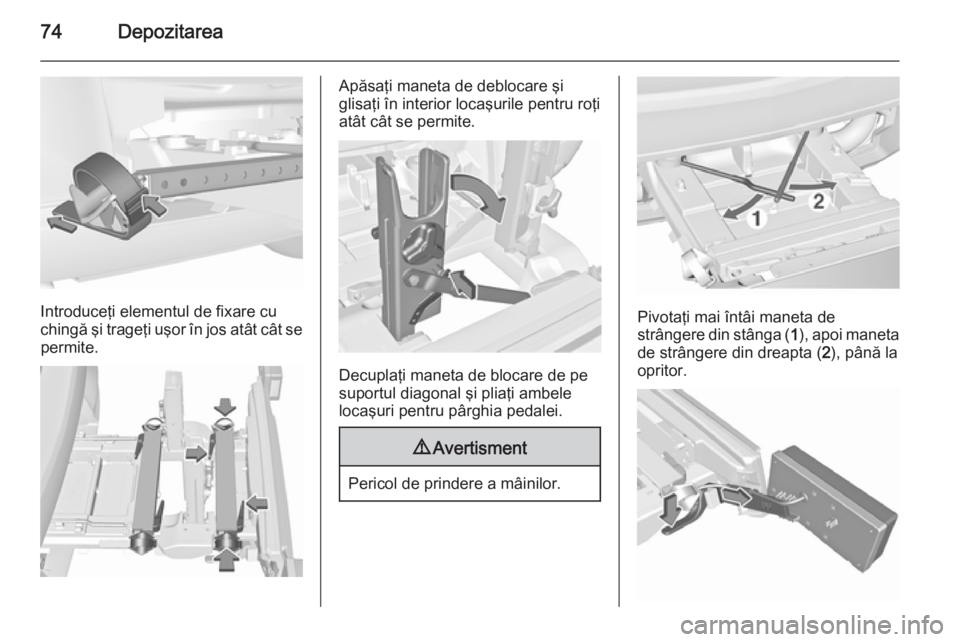

rănire.Trageţi în sus maneta de deblocare.
Sistemul se deblochează şi se
deplasează rapid în afară din bara de
protecţie.

Depozitarea77
Trageţi complet în afară sistemul de
transport posterior până când se
fixează în poziţie cu un declic.
Asiguraţi-vă că nu este posibilă
împingerea spre spate a sistemului
de transport, fără a trage din nou de
maneta de eliberare.9 Avertisment
Instalarea obiectelor pe sistemul
de transport din spate este
permisă numai dacă sistemul este fixat corect. Dacă sistemul de
transport din spate nu este fixat
corect, nu instalaţi niciun obiect şi
împingeţi înapoi sistemul. Apelaţi
la un atelier service autorizat
pentru asistenţă.
Desfaceţi suportul plăcuţei de
înmatriculare
Ridicaţi suportul plăcuţei de
înmatriculare şi pliaţi-l spre înapoi.
Desfaceţi lămpile de poziţie
Desfaceţi ambele lămpi de poziţie.

78Depozitarea
Blocarea sistemului de transport
posterior
Răsuciţi ambele manete de prindere
spre lateral până la capăt.
În caz contrar, nu este garantată
funcţionalitatea în siguranţă.
Desfaceţi degajările roţii
Desfaceţi ambele degajări ale roţii.
Asamblarea suportului pentru
biciclete
Ridicaţi suportul în partea din spate
( 1 ) şi trageţi-l înapoi.
Rabataţi suportul în sus ( 2).
