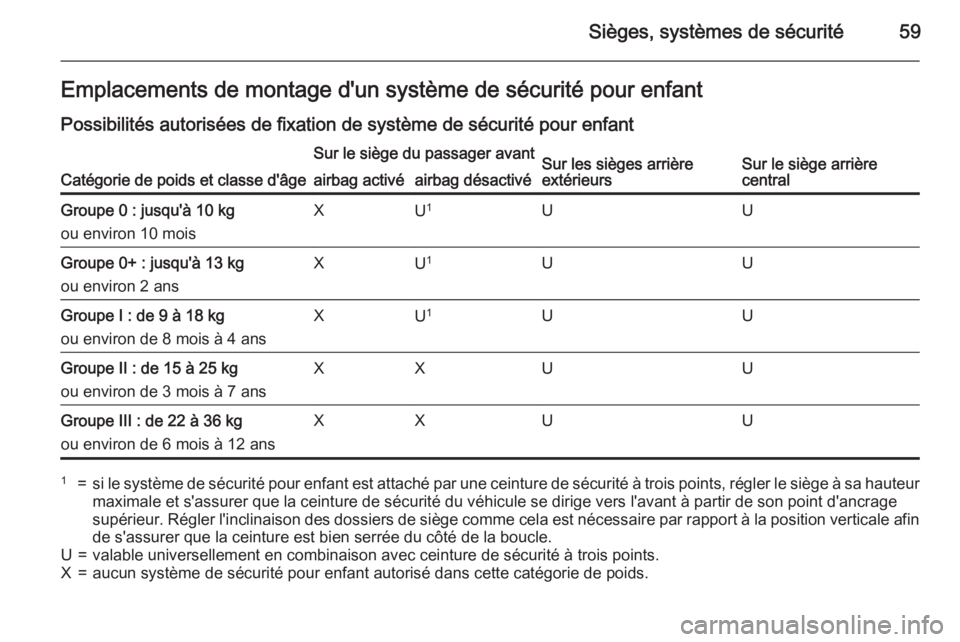

Sièges, systèmes de sécurité59Emplacements de montage d'un système de sécurité pour enfant
Possibilités autorisées de fixation de système de sécurité pour enfant
Catégorie de poids et classe d'âge
Sur le siège du passager avantSur les sièges arrière
extérieursSur le siège arrière
centralairbag activéairbag désactivéGroupe 0 : jusqu'à 10 kg
ou environ 10 moisXU 1UUGroupe 0+ : jusqu'à 13 kg
ou environ 2 ansXU 1UUGroupe I : de 9 à 18 kg
ou environ de 8 mois à 4 ansXU 1UUGroupe II : de 15 à 25 kg
ou environ de 3 mois à 7 ansXXUUGroupe III : de 22 à 36 kg
ou environ de 6 mois à 12 ansXXUU1=si le système de sécurité pour enfant est attaché par une ceinture de sécurité à trois points, régler le siège à sa hauteur maximale et s'assurer que la ceinture de sécurité du véhicule se dirige vers l'avant à partir de son point d'ancragesupérieur. Régler l'inclinaison des dossiers de siège comme cela est nécessaire par rapport à la position verticale afin de s'assurer que la ceinture est bien serrée du côté de la boucle.U=valable universellement en combinaison avec ceinture de sécurité à trois points.X=aucun système de sécurité pour enfant autorisé dans cette catégorie de poids.

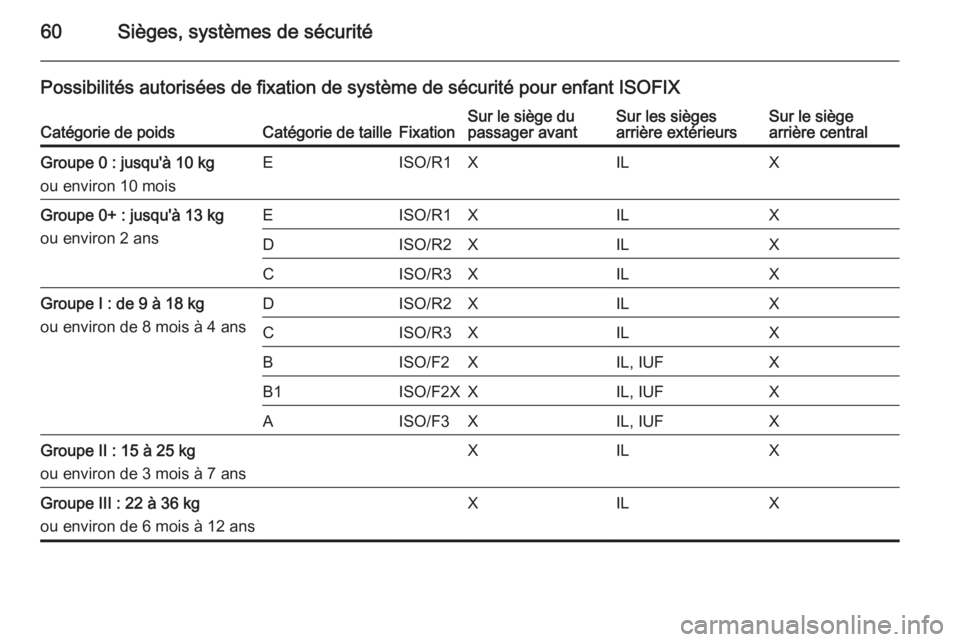

60Sièges, systèmes de sécurité
Possibilités autorisées de fixation de système de sécurité pour enfant ISOFIXCatégorie de poidsCatégorie de tailleFixationSur le siège du
passager avantSur les sièges
arrière extérieursSur le siège
arrière centralGroupe 0 : jusqu'à 10 kg
ou environ 10 moisEISO/R1XILXGroupe 0+ : jusqu'à 13 kg
ou environ 2 ansEISO/R1XILXDISO/R2XILXCISO/R3XILXGroupe I : de 9 à 18 kg
ou environ de 8 mois à 4 ansDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGroupe II : 15 à 25 kg
ou environ de 3 mois à 7 ansXILXGroupe III : 22 à 36 kg
ou environ de 6 mois à 12 ansXILX

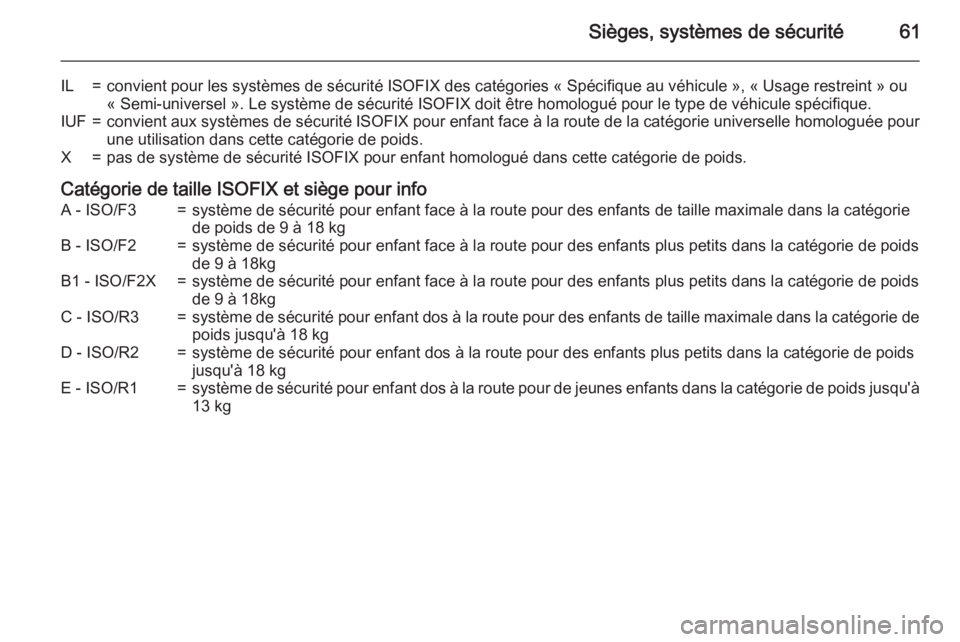

Sièges, systèmes de sécurité61
IL=convient pour les systèmes de sécurité ISOFIX des catégories « Spécifique au véhicule », « Usage restreint » ou« Semi-universel ». Le système de sécurité ISOFIX doit être homologué pour le type de véhicule spécifique.IUF=convient aux systèmes de sécurité ISOFIX pour enfant face à la route de la catégorie universelle homologuée pour
une utilisation dans cette catégorie de poids.X=pas de système de sécurité ISOFIX pour enfant homologué dans cette catégorie de poids.
Catégorie de taille ISOFIX et siège pour info
A - ISO/F3=système de sécurité pour enfant face à la route pour des enfants de taille maximale dans la catégorie
de poids de 9 à 18 kgB - ISO/F2=système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids de 9 à 18kgB1 - ISO/F2X=système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18kgC - ISO/R3=système de sécurité pour enfant dos à la route pour des enfants de taille maximale dans la catégorie de
poids jusqu'à 18 kgD - ISO/R2=système de sécurité pour enfant dos à la route pour des enfants plus petits dans la catégorie de poids jusqu'à 18 kgE - ISO/R1=système de sécurité pour enfant dos à la route pour de jeunes enfants dans la catégorie de poids jusqu'à 13 kg

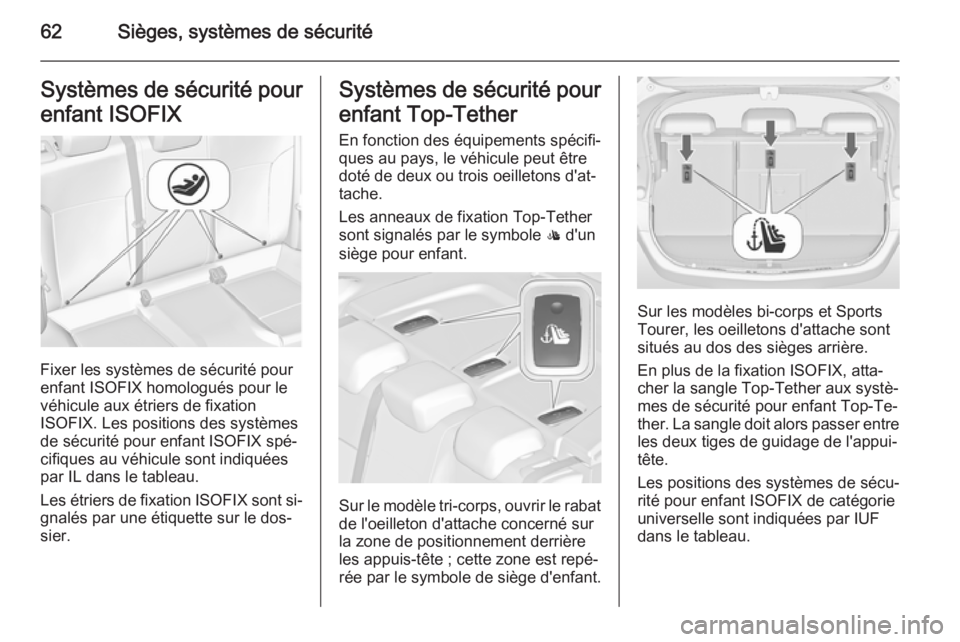

62Sièges, systèmes de sécuritéSystèmes de sécurité pour
enfant ISOFIX
Fixer les systèmes de sécurité pour
enfant ISOFIX homologués pour le véhicule aux étriers de fixation
ISOFIX. Les positions des systèmes
de sécurité pour enfant ISOFIX spé‐ cifiques au véhicule sont indiquées
par IL dans le tableau.
Les étriers de fixation ISOFIX sont si‐
gnalés par une étiquette sur le dos‐
sier.
Systèmes de sécurité pour
enfant Top-Tether En fonction des équipements spécifi‐
ques au pays, le véhicule peut être
doté de deux ou trois oeilletons d'at‐
tache.
Les anneaux de fixation Top-Tether sont signalés par le symbole : d'un
siège pour enfant.
Sur le modèle tri-corps, ouvrir le rabat de l'oeilleton d'attache concerné sur
la zone de positionnement derrière
les appuis-tête ; cette zone est repé‐
rée par le symbole de siège d'enfant.
Sur les modèles bi-corps et Sports
Tourer, les oeilletons d'attache sont
situés au dos des sièges arrière.
En plus de la fixation ISOFIX, atta‐
cher la sangle Top-Tether aux systè‐
mes de sécurité pour enfant Top-Te‐
ther. La sangle doit alors passer entre
les deux tiges de guidage de l'appui-
tête.
Les positions des systèmes de sécu‐
rité pour enfant ISOFIX de catégorie
universelle sont indiquées par IUF
dans le tableau.

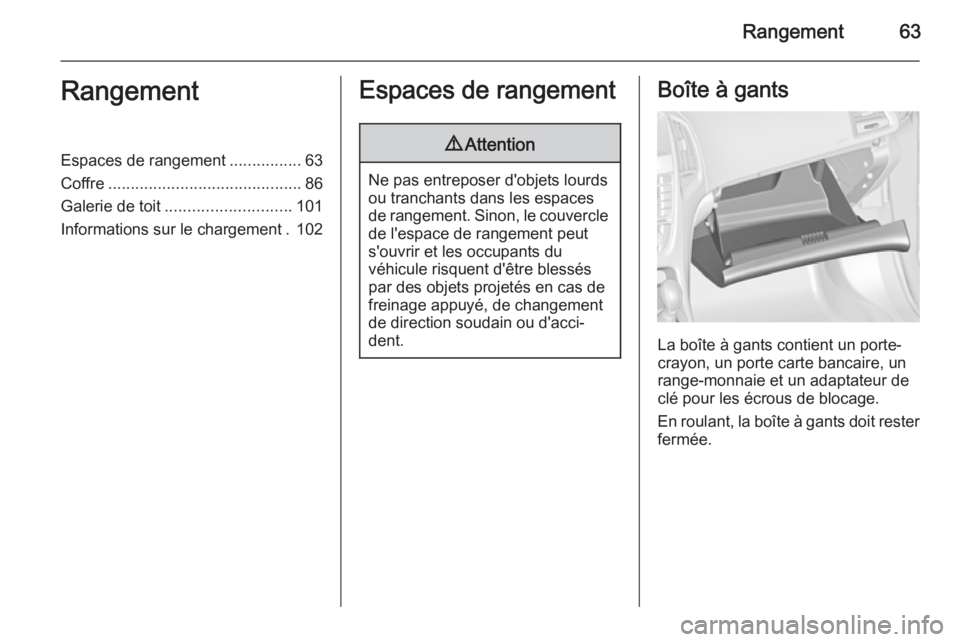

Rangement63RangementEspaces de rangement................63
Coffre ........................................... 86
Galerie de toit ............................ 101
Informations sur le chargement . 102Espaces de rangement9 Attention
Ne pas entreposer d'objets lourds
ou tranchants dans les espaces
de rangement. Sinon, le couvercle de l'espace de rangement peut
s'ouvrir et les occupants du
véhicule risquent d'être blessés
par des objets projetés en cas de
freinage appuyé, de changement
de direction soudain ou d'acci‐
dent.
Boîte à gants
La boîte à gants contient un porte-
crayon, un porte carte bancaire, un
range-monnaie et un adaptateur de
clé pour les écrous de blocage.
En roulant, la boîte à gants doit rester fermée.

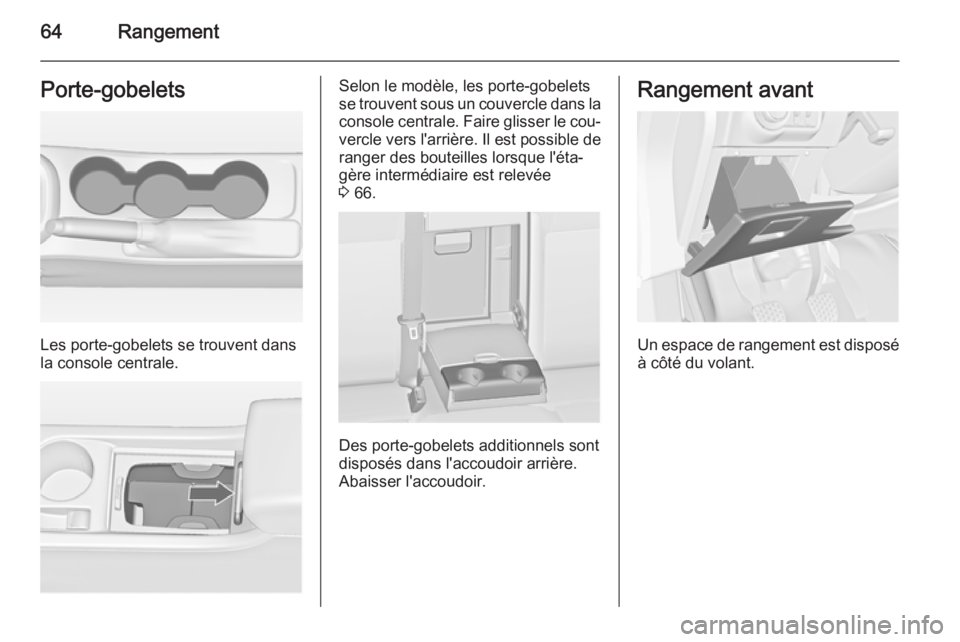

64RangementPorte-gobelets
Les porte-gobelets se trouvent dans
la console centrale.
Selon le modèle, les porte-gobelets
se trouvent sous un couvercle dans la console centrale. Faire glisser le cou‐
vercle vers l'arrière. Il est possible de
ranger des bouteilles lorsque l'éta‐
gère intermédiaire est relevée
3 66.
Des porte-gobelets additionnels sont
disposés dans l'accoudoir arrière.
Abaisser l'accoudoir.
Rangement avant
Un espace de rangement est disposé
à côté du volant.

Rangement65Vide-poches sous le siège
Appuyer sur le bouton de l'enfonce‐
ment et sortir le tiroir. Charge maxi‐
male : 3 kg. Pour fermer, repousser et
engager.
Sur le modèle avec un système de
transport arrière 3 67, le kit de ré‐
paration des pneus est rangé dans un tiroir.
Kit de réparation des pneus 3 284.
Rangement dans les
accoudoirs
Rangement sous l'accoudoir avant
Appuyer sur le bouton pour relever
l'accoudoir. L'accoudoir doit être re‐
culé au maximum.
Rangement dans l'accoudoir
arrière
Abaisser l'accoudoir et ouvrir le cou‐
vercle.
Fermer le couvercle avant de relever
l'accoudoir.

66RangementRangement dans la
console centrale
Console avant
La boîte de rangement peut servir à
ranger de petits objets.
Selon le modèle, un compartiment de
rangement est disposé sous un cou‐
vercle.
Faire glisser le couvercle vers l'ar‐
rière.
Appuyer sur le bouton pour enlever le
cadre du porte-gobelet. Le cadre peut être rangé dans la boîte à gants.
Un autre compartiment de rangement est situé sous l'étagère intermédiaire.Relever l'étagère intermédiaire et lafixer dans la position verticale. Le ca‐
dre du porte-gobelets peut être réin‐
stallé pour ranger des bouteilles.
Console arrière
Sortir le tiroir.
Avertissement
N'est pas destiné aux cendres ou
à tout autre article combustible.

Rangement67Système de transport
arrière
Système de transport arrièrepour deux vélos
Le système de transport arrière (sys‐
tème Flex-Fix) permet de fixer des
vélos au support de transport extrac‐
tible intégré dans le plancher du
véhicule. Le transport d'autres objets
n'est pas autorisé.
La charge maximale du système de
transport arrière est 40 kg. La charge
maximale par vélo est 20 kg.
L'empattement d'un vélo ne doit pas dépasser 1,2 mètre. Dans le cas con‐
traire, la sécurisation du vélo n'est
pas possible.
S'il n'est pas utilisé, le système de
transport doit être rétracté dans le
plancher du véhicule.
Il faut veiller à ce que les vélos ne
comportent pas d'objets susceptibles
de se détacher pendant le transport.Avertissement
Ne pas fixer de vélos avec péda‐
liers en carbone aux porte-vélos.
Les vélos risqueraient d'être en‐ dommagés.
Extension
Ouvrir le hayon.
9 Attention
Aucune personne ne peut rester
dans la zone d'extension du sys‐
tème de transport arrière, risque
de blessures.
Tirer la manette de déblocage vers le haut. Le système se déverrouille et
est éjecté hors du pare-chocs.

68Rangement
Sortir complètement le système detransport arrière jusqu'à ce qu'il se
verrouille de manière audible.
S'assurer qu'il n'est pas possible de
repousser le système de transport ar‐ rière sans actionner à nouveau la ma‐
nette de déblocage9 Attention
Il n'est autorisé de fixer des objets
sur le système de transport arrière
que si le système a été correcte‐
ment engagé. Si le système de
transport arrière ne s'engage pas
correctement, ne pas y fixer d'ob‐
jets et le coulisser en position de
rangement. Prendre contact avec
un atelier.
Montage des feux arrière
Commencer par sortir de leur loge‐
ment le feu arrière rangé à l'arrière
( 1 ), puis celui rangé à l'avant ( 2).
Ouvrir complètement le support d'am‐
poule au dos du feu arrière.
Enfoncer la poignée de verrouillage
et pousser le support d'ampoule dans
le dispositif de retenue jusqu'à ce qu'il
s'enclique.
Effectuer cette procédure pour les
deux feux arrière.
