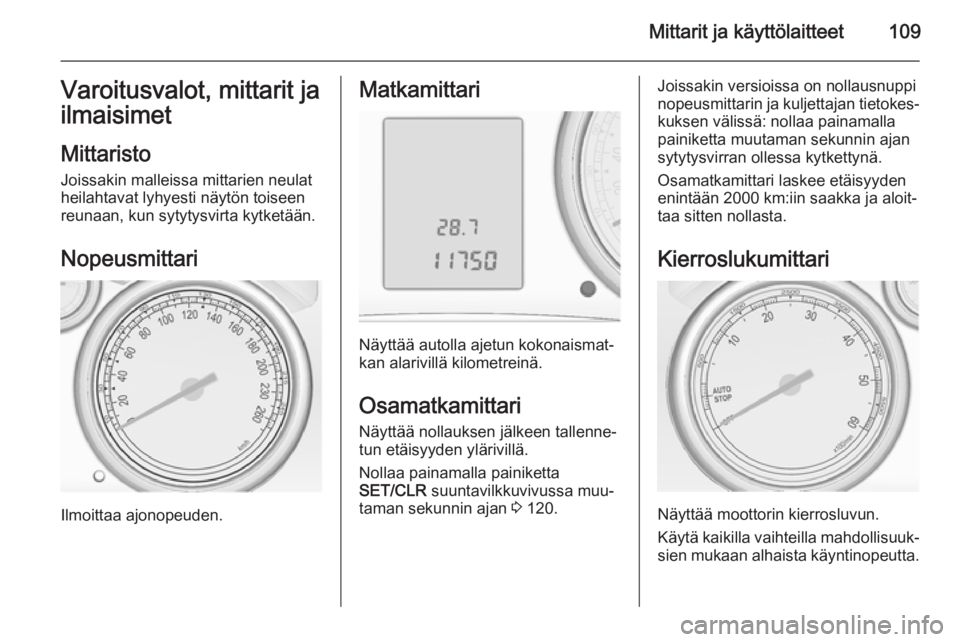

Mittarit ja käyttölaitteet109Varoitusvalot, mittarit ja
ilmaisimet
Mittaristo Joissakin malleissa mittarien neulatheilahtavat lyhyesti näytön toiseen
reunaan, kun sytytysvirta kytketään.
Nopeusmittari
Ilmoittaa ajonopeuden.
Matkamittari
Näyttää autolla ajetun kokonaismat‐
kan alarivillä kilometreinä.
Osamatkamittari
Näyttää nollauksen jälkeen tallenne‐
tun etäisyyden ylärivillä.
Nollaa painamalla painiketta
SET/CLR suuntavilkkuvivussa muu‐
taman sekunnin ajan 3 120.
Joissakin versioissa on nollausnuppi
nopeusmittarin ja kuljettajan tietokes‐ kuksen välissä: nollaa painamalla
painiketta muutaman sekunnin ajan
sytytysvirran ollessa kytkettynä.
Osamatkamittari laskee etäisyyden
enintään 2000 km:iin saakka ja aloit‐
taa sitten nollasta.
Kierroslukumittari
Näyttää moottorin kierrosluvun.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.

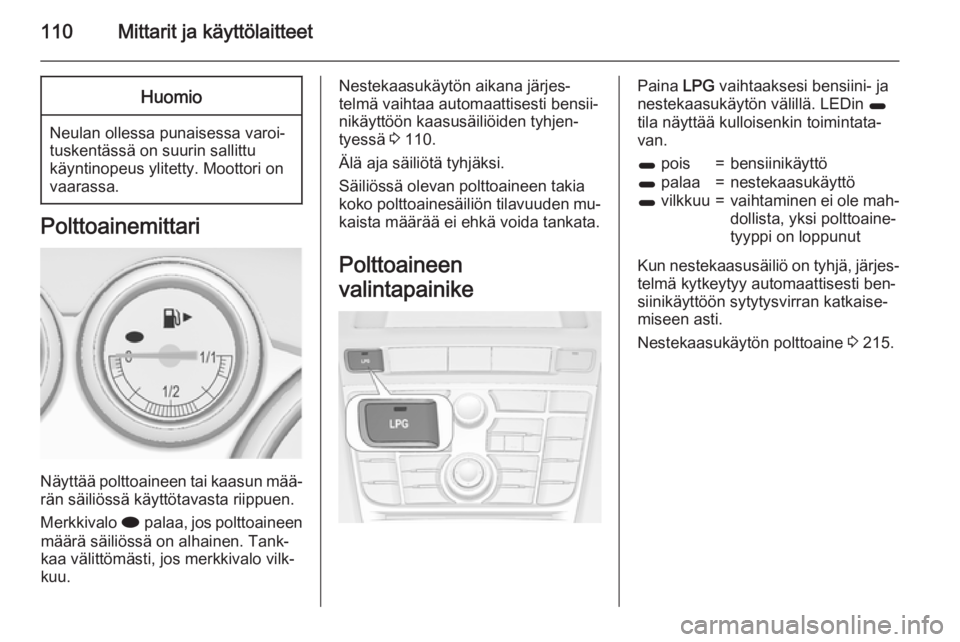

110Mittarit ja käyttölaitteetHuomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää polttoaineen tai kaasun mää‐
rän säiliössä käyttötavasta riippuen.
Merkkivalo i palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi, jos merkkivalo vilk‐ kuu.
Nestekaasukäytön aikana järjes‐
telmä vaihtaa automaattisesti bensii‐
nikäyttöön kaasusäiliöiden tyhjen‐
tyessä 3 110.
Älä aja säiliötä tyhjäksi.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden mu‐
kaista määrää ei ehkä voida tankata.
Polttoaineen
valintapainikePaina LPG vaihtaaksesi bensiini- ja
nestekaasukäytön välillä. LEDin 1
tila näyttää kulloisenkin toimintata‐
van.1 pois=bensiinikäyttö1 palaa=nestekaasukäyttö1 vilkkuu=vaihtaminen ei ole mah‐
dollista, yksi polttoaine‐
tyyppi on loppunut
Kun nestekaasusäiliö on tyhjä, järjes‐
telmä kytkeytyy automaattisesti ben‐
siinikäyttöön sytytysvirran katkaise‐
miseen asti.
Nestekaasukäytön polttoaine 3 215.

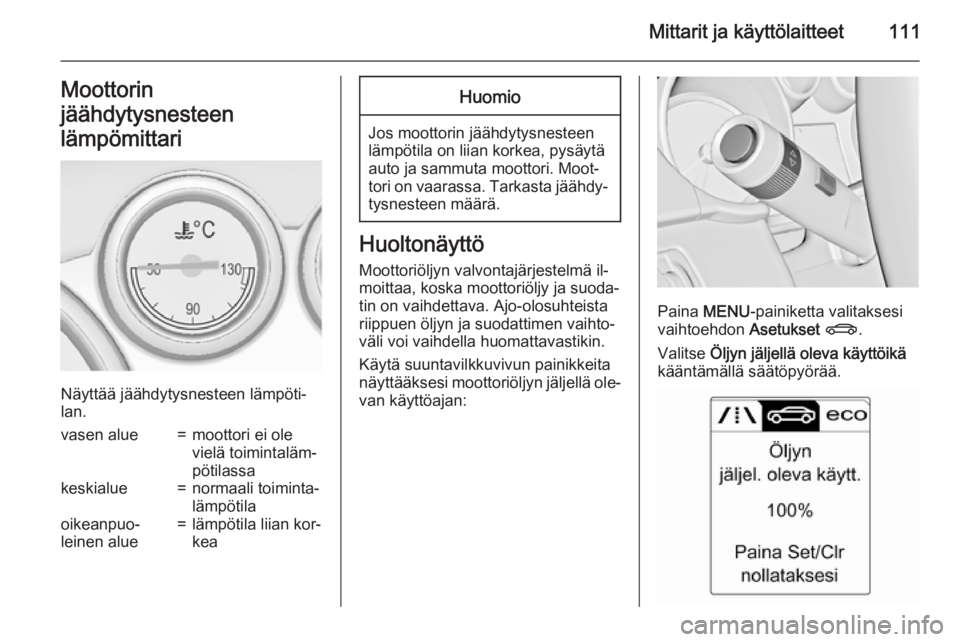

Mittarit ja käyttölaitteet111Moottorin
jäähdytysnesteen
lämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
vasen alue=moottori ei ole
vielä toimintaläm‐
pötilassakeskialue=normaali toiminta‐
lämpötilaoikeanpuo‐
leinen alue=lämpötila liian kor‐
keaHuomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä il‐ moittaa, koska moottoriöljy ja suoda‐
tin on vaihdettava. Ajo-olosuhteista
riippuen öljyn ja suodattimen vaihto‐ väli voi vaihdella huomattavastikin.
Käytä suuntavilkkuvivun painikkeita
näyttääksesi moottoriöljyn jäljellä ole‐ van käyttöajan:
Paina MENU -painiketta valitaksesi
vaihtoehdon Asetukset X .
Valitse Öljyn jäljellä oleva käyttöikä
kääntämällä säätöpyörää.

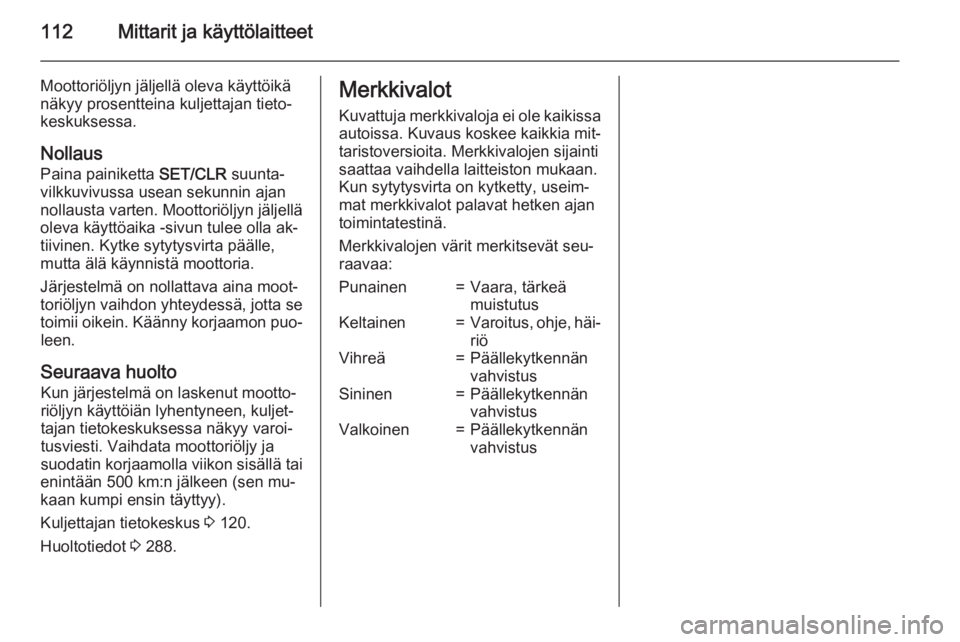

112Mittarit ja käyttölaitteet
Moottoriöljyn jäljellä oleva käyttöikänäkyy prosentteina kuljettajan tieto‐
keskuksessa.
Nollaus
Paina painiketta SET/CLR suunta‐
vilkkuvivussa usean sekunnin ajan
nollausta varten. Moottoriöljyn jäljellä
oleva käyttöaika -sivun tulee olla ak‐
tiivinen. Kytke sytytysvirta päälle,
mutta älä käynnistä moottoria.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon puo‐ leen.
Seuraava huolto Kun järjestelmä on laskenut mootto‐riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskuksessa näkyy varoi‐
tusviesti. Vaihdata moottoriöljy ja
suodatin korjaamolla viikon sisällä tai
enintään 500 km:n jälkeen (sen mu‐
kaan kumpi ensin täyttyy).
Kuljettajan tietokeskus 3 120.
Huoltotiedot 3 288.Merkkivalot
Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita. Merkkivalojen sijainti
saattaa vaihdella laitteiston mukaan.
Kun sytytysvirta on kytketty, useim‐
mat merkkivalot palavat hetken ajan
toimintatestinä.
Merkkivalojen värit merkitsevät seu‐
raavaa:Punainen=Vaara, tärkeä
muistutusKeltainen=Varoitus, ohje, häi‐ riöVihreä=Päällekytkennän
vahvistusSininen=Päällekytkennän
vahvistusValkoinen=Päällekytkennän
vahvistus

Mittarit ja käyttölaitteet113
Mittariston merkkivalot

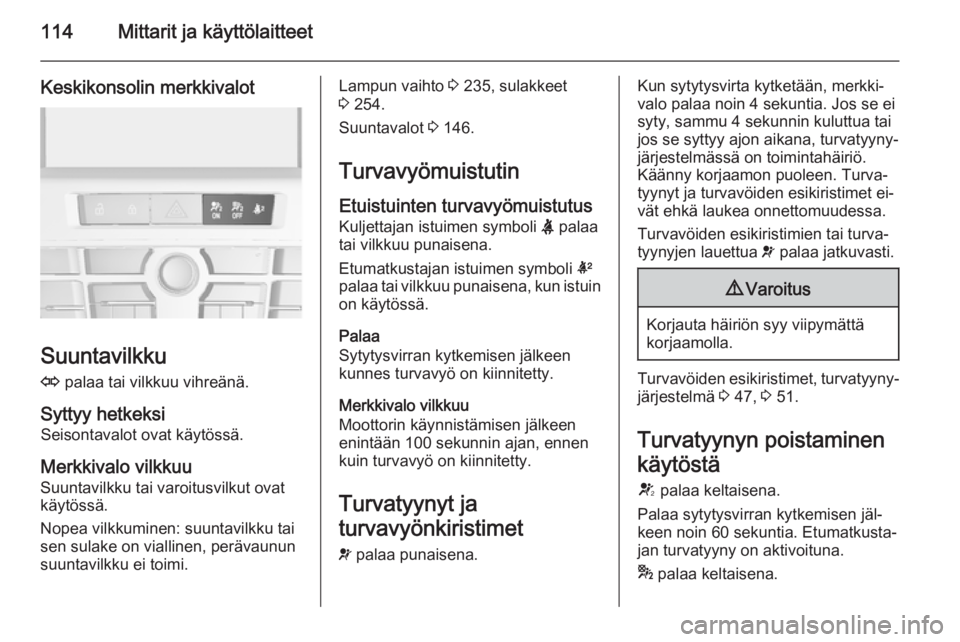

114Mittarit ja käyttölaitteet
Keskikonsolin merkkivalot
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Syttyy hetkeksi Seisontavalot ovat käytössä.
Merkkivalo vilkkuu
Suuntavilkku tai varoitusvilkut ovat
käytössä.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 235, sulakkeet
3 254.
Suuntavalot 3 146.
Turvavyömuistutin Etuistuinten turvavyömuistutus
Kuljettajan istuimen symboli X palaa
tai vilkkuu punaisena.
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena, kun istuin on käytössä.
Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Turvatyynyt ja
turvavyönkiristimet v palaa punaisena.Kun sytytysvirta kytketään, merkki‐
valo palaa noin 4 sekuntia. Jos se ei
syty, sammu 4 sekunnin kuluttua tai
jos se syttyy ajon aikana, turvatyyny‐
järjestelmässä on toimintahäiriö.
Käänny korjaamon puoleen. Turva‐
tyynyt ja turvavöiden esikiristimet ei‐
vät ehkä laukea onnettomuudessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 47, 3 51.
Turvatyynyn poistaminen
käytöstä V palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen noin 60 sekuntia. Etumatkusta‐
jan turvatyyny on aktivoituna.
* palaa keltaisena.

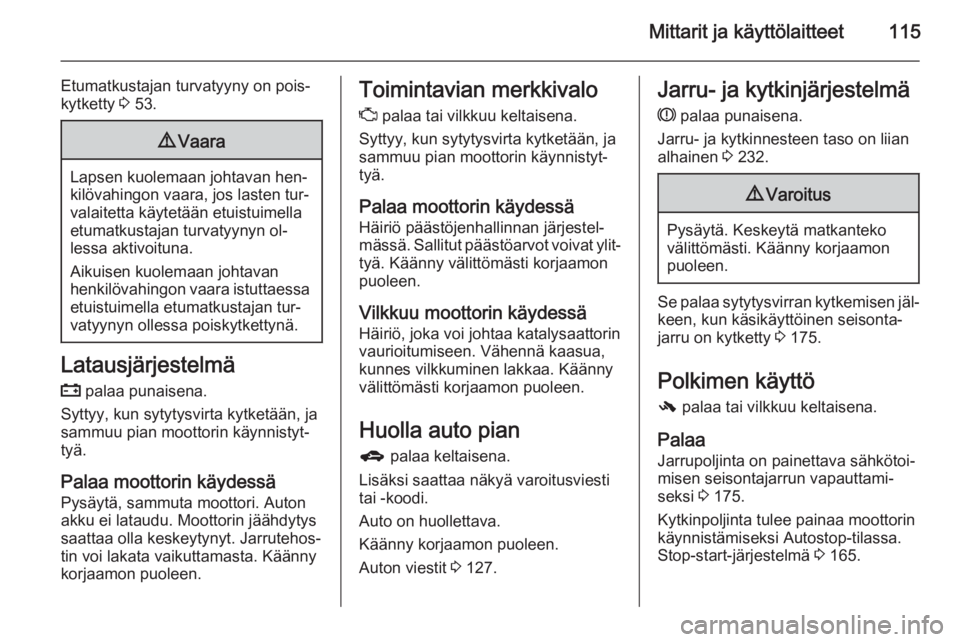

Mittarit ja käyttölaitteet115
Etumatkustajan turvatyyny on pois‐
kytketty 3 53.9 Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐
tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo
Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Huolla auto pian g palaa keltaisena.
Lisäksi saattaa näkyä varoitusviesti
tai -koodi.
Auto on huollettava.
Käänny korjaamon puoleen.
Auton viestit 3 127.Jarru- ja kytkinjärjestelmä
R palaa punaisena.
Jarru- ja kytkinnesteen taso on liian
alhainen 3 232.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Se palaa sytytysvirran kytkemisen jäl‐
keen, kun käsikäyttöinen seisonta‐
jarru on kytketty 3 175.
Polkimen käyttö
- palaa tai vilkkuu keltaisena.
Palaa
Jarrupoljinta on painettava sähkötoi‐
misen seisontajarrun vapauttami‐
seksi 3 175.
Kytkinpoljinta tulee painaa moottorin
käynnistämiseksi Autostop-tilassa.
Stop-start-järjestelmä 3 165.

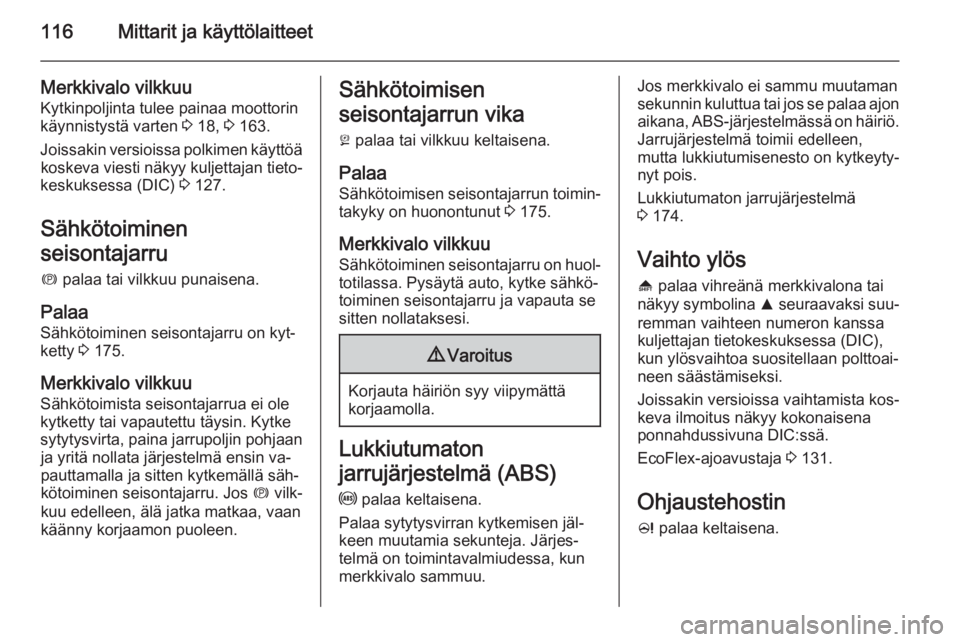

116Mittarit ja käyttölaitteet
Merkkivalo vilkkuu
Kytkinpoljinta tulee painaa moottorin
käynnistystä varten 3 18, 3 163.
Joissakin versioissa polkimen käyttöä koskeva viesti näkyy kuljettajan tieto‐
keskuksessa (DIC) 3 127.
Sähkötoiminen
seisontajarru m palaa tai vilkkuu punaisena.
Palaa
Sähkötoiminen seisontajarru on kyt‐
ketty 3 175.
Merkkivalo vilkkuu
Sähkötoimista seisontajarrua ei ole
kytketty tai vapautettu täysin. Kytke
sytytysvirta, paina jarrupoljin pohjaan ja yritä nollata järjestelmä ensin va‐pauttamalla ja sitten kytkemällä säh‐
kötoiminen seisontajarru. Jos m vilk‐
kuu edelleen, älä jatka matkaa, vaan
käänny korjaamon puoleen.Sähkötoimisen
seisontajarrun vika
j palaa tai vilkkuu keltaisena.
Palaa
Sähkötoimisen seisontajarrun toimin‐ takyky on huonontunut 3 175.
Merkkivalo vilkkuu Sähkötoiminen seisontajarru on huol‐
totilassa. Pysäytä auto, kytke sähkö‐
toiminen seisontajarru ja vapauta se
sitten nollataksesi.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Lukkiutumaton
jarrujärjestelmä (ABS) u palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se palaa ajon
aikana, ABS-järjestelmässä on häiriö.
Jarrujärjestelmä toimii edelleen,
mutta lukkiutumisenesto on kytkeyty‐
nyt pois.
Lukkiutumaton jarrujärjestelmä
3 174.
Vaihto ylös
[ palaa vihreänä merkkivalona tai
näkyy symbolina R seuraavaksi suu‐
remman vaihteen numeron kanssa
kuljettajan tietokeskuksessa (DIC),
kun ylösvaihtoa suositellaan polttoai‐
neen säästämiseksi.
Joissakin versioissa vaihtamista kos‐
keva ilmoitus näkyy kokonaisena
ponnahdussivuna DIC:ssä.
EcoFlex-ajoavustaja 3 131.
Ohjaustehostin
c palaa keltaisena.

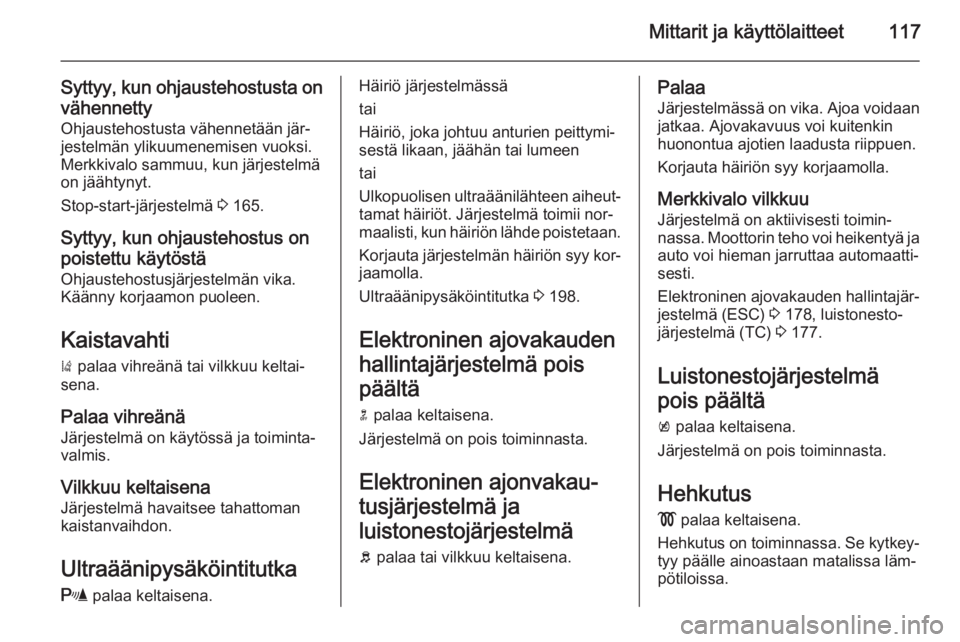

Mittarit ja käyttölaitteet117
Syttyy, kun ohjaustehostusta on
vähennetty Ohjaustehostusta vähennetään jär‐
jestelmän ylikuumenemisen vuoksi.
Merkkivalo sammuu, kun järjestelmä
on jäähtynyt.
Stop-start-järjestelmä 3 165.
Syttyy, kun ohjaustehostus on
poistettu käytöstä
Ohjaustehostusjärjestelmän vika. Käänny korjaamon puoleen.
Kaistavahti ) palaa vihreänä tai vilkkuu keltai‐
sena.
Palaa vihreänä Järjestelmä on käytössä ja toiminta‐valmis.
Vilkkuu keltaisena
Järjestelmä havaitsee tahattoman kaistanvaihdon.
Ultraäänipysäköintitutkar palaa keltaisena.Häiriö järjestelmässä
tai
Häiriö, joka johtuu anturien peittymi‐
sestä likaan, jäähän tai lumeen
tai
Ulkopuolisen ultraäänilähteen aiheut‐
tamat häiriöt. Järjestelmä toimii nor‐ maalisti, kun häiriön lähde poistetaan.
Korjauta järjestelmän häiriön syy kor‐
jaamolla.
Ultraäänipysäköintitutka 3 198.
Elektroninen ajovakauden
hallintajärjestelmä pois
päältä
n palaa keltaisena.
Järjestelmä on pois toiminnasta.
Elektroninen ajonvakau‐
tusjärjestelmä ja
luistonestojärjestelmä b palaa tai vilkkuu keltaisena.Palaa
Järjestelmässä on vika. Ajoa voidaan
jatkaa. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.
Merkkivalo vilkkuu
Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaatti‐
sesti.
Elektroninen ajovakauden hallintajär‐
jestelmä (ESC) 3 178, luistonesto‐
järjestelmä (TC) 3 177.
Luistonestojärjestelmä
pois päältä k palaa keltaisena.
Järjestelmä on pois toiminnasta.
Hehkutus
! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐ tyy päälle ainoastaan matalissa läm‐
pötiloissa.

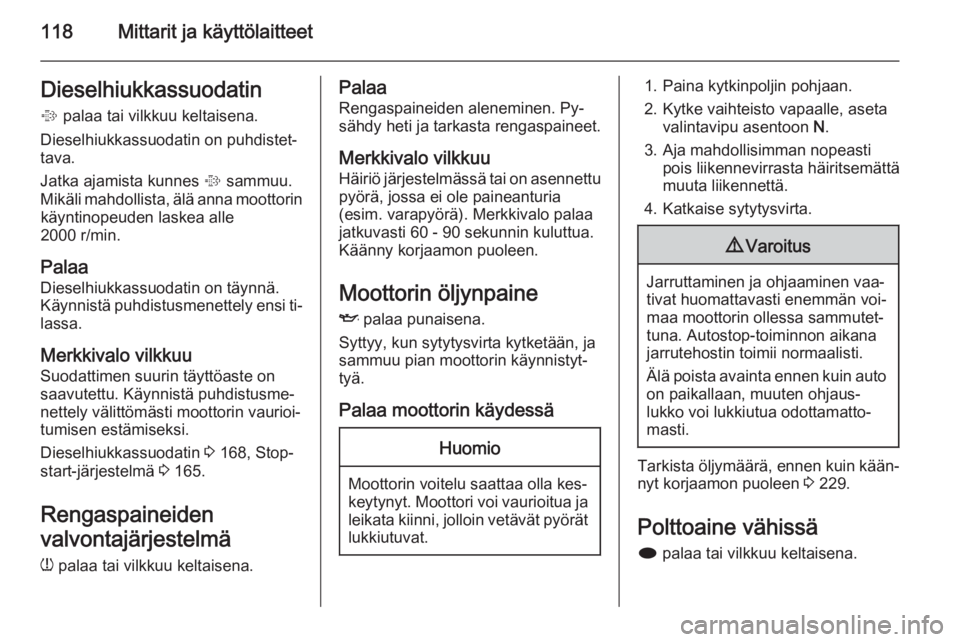

118Mittarit ja käyttölaitteetDieselhiukkassuodatin
% palaa tai vilkkuu keltaisena.
Dieselhiukkassuodatin on puhdistet‐
tava.
Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle
2000 r/min.
Palaa Dieselhiukkassuodatin on täynnä.
Käynnistä puhdistusmenettely ensi ti‐ lassa.
Merkkivalo vilkkuu
Suodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Dieselhiukkassuodatin 3 168, Stop-
start-järjestelmä 3 165.
Rengaspaineiden
valvontajärjestelmä
w palaa tai vilkkuu keltaisena.Palaa
Rengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.
Merkkivalo vilkkuu
Häiriö järjestelmässä tai on asennettu pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua.
Käänny korjaamon puoleen.
Moottorin öljynpaine
I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 229.
Polttoaine vähissä
i palaa tai vilkkuu keltaisena.
