OPEL ASTRA J 2015.75 Ohjekirja (in Finnish)

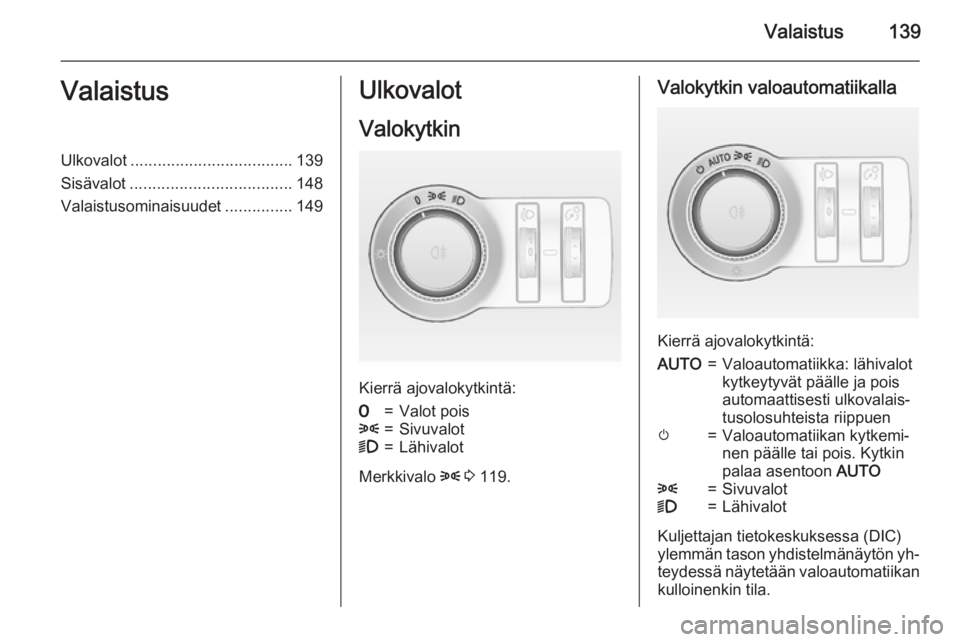

Valaistus139ValaistusUlkovalot.................................... 139
Sisävalot .................................... 148
Valaistusominaisuudet ...............149Ulkovalot
Valokytkin
Kierrä ajovalokytkintä:
7=Valot pois8=Sivuvalot9=Lähivalot
Merkkivalo 8 3 119.
Valokytkin valoautomatiikalla
Kierrä ajovalokytkintä:
AUTO=Valoautomatiikka: lähivalot
kytkeytyvät päälle ja pois
automaattisesti ulkovalais‐
tusolosuhteista riippuenm=Valoautomatiikan kytkemi‐
nen päälle tai pois. Kytkin
palaa asentoon AUTO8=Sivuvalot9=Lähivalot
Kuljettajan tietokeskuksessa (DIC)
ylemmän tason yhdistelmänäytön yh‐ teydessä näytetään valoautomatiikan
kulloinenkin tila.

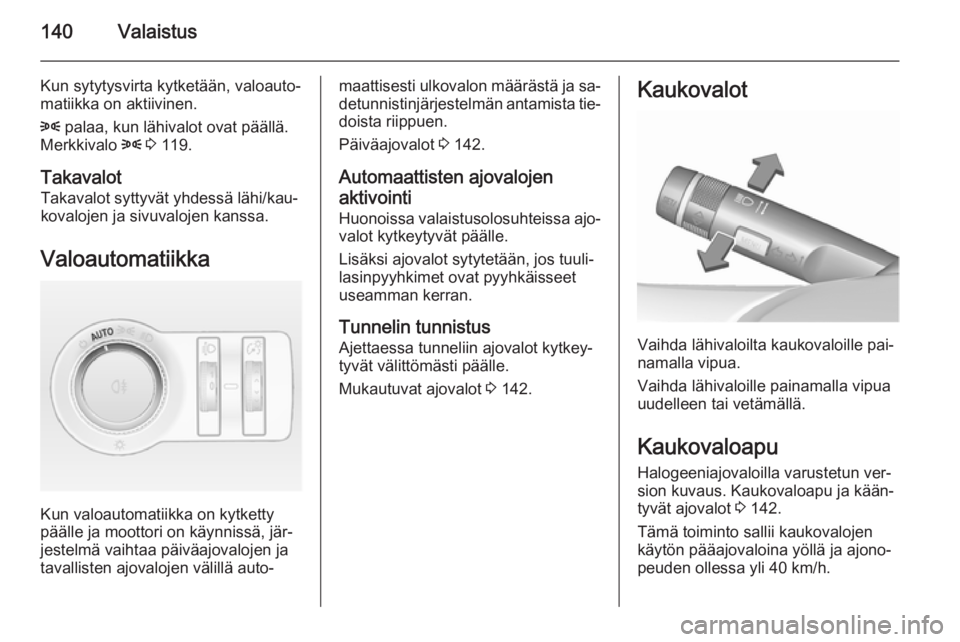

140Valaistus
Kun sytytysvirta kytketään, valoauto‐
matiikka on aktiivinen.
8 palaa, kun lähivalot ovat päällä.
Merkkivalo 8 3 119.
Takavalot Takavalot syttyvät yhdessä lähi/kau‐
kovalojen ja sivuvalojen kanssa.
Valoautomatiikka
Kun valoautomatiikka on kytketty
päälle ja moottori on käynnissä, jär‐
jestelmä vaihtaa päiväajovalojen ja tavallisten ajovalojen välillä auto‐
maattisesti ulkovalon määrästä ja sa‐ detunnistinjärjestelmän antamista tie‐
doista riippuen.
Päiväajovalot 3 142.
Automaattisten ajovalojen
aktivointi
Huonoissa valaistusolosuhteissa ajo‐
valot kytkeytyvät päälle.
Lisäksi ajovalot sytytetään, jos tuuli‐
lasinpyyhkimet ovat pyyhkäisseet
useamman kerran.
Tunnelin tunnistus Ajettaessa tunneliin ajovalot kytkey‐
tyvät välittömästi päälle.
Mukautuvat ajovalot 3 142.Kaukovalot
Vaihda lähivaloilta kaukovaloille pai‐
namalla vipua.
Vaihda lähivaloille painamalla vipua
uudelleen tai vetämällä.
Kaukovaloapu Halogeeniajovaloilla varustetun ver‐
sion kuvaus. Kaukovaloapu ja kään‐
tyvät ajovalot 3 142.
Tämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.

Valaistus141
Se vaihtaa lähivaloille, kun:■ Tunnistin havaitsee vastaantule‐ vien tai edellä ajavien autojen valot.
■ Auton nopeus on alle 20 km/h.
■ On sumuista tai sataa lunta.
■ Ajetaan taajamissa.
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.
Aktivointi
Kaukovaloapu aktivoidaan paina‐
malla suuntavilkkuvipua kahdesti au‐
ton nopeuden ollessa yli 40 km/h.
Vihreä merkkivalo l palaa jatku‐
vasti, kun apujärjestelmä aktivoidaan,
sininen 7 syttyy, kun kaukovalot
ovat käytössä.
Merkkivalo l 3 119.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Jos kaukovalovilkku aktivoidaan kau‐ kovalojen ollessa päällä, kaukova‐
loapu aktivoituu.
Jos kaukovalovilkku aktivoidaan kau‐
kovalojen ollessa poissa päältä, kau‐
kovaloapu pysyy aktivoituna.
Kaukovaloavun viimeisin asetus py‐
syy käytössä, kun sytytysvirta kytke‐
tään uudelleen.
Kaukovalovilkku
Kaukovalovilkkua käytetään vetä‐
mällä vipua.Ajovalojen kantaman
säätö
Ajovalojen kantaman säätö käsin
Ajovalojen kantaman sovittaminen
auton kuormitukseen häikäistymisen
estämiseksi: käännä säätöpyörä ?
oikeaan asentoon.
0=matkustajat etuistuimilla1=matkustajat kaikilla istuimilla2=matkustajat kaikilla istuimilla ja
täysi tavaratila3=kuljettaja istuimellaan ja täysi ta‐ varatila

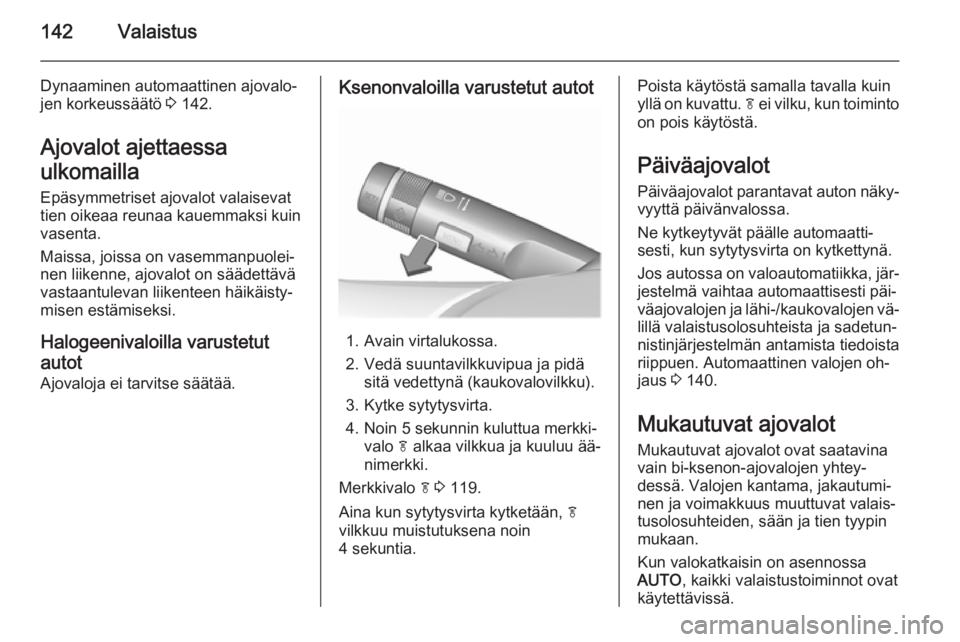

142Valaistus
Dynaaminen automaattinen ajovalo‐
jen korkeussäätö 3 142.
Ajovalot ajettaessa
ulkomailla Epäsymmetriset ajovalot valaisevat
tien oikeaa reunaa kauemmaksi kuin
vasenta.
Maissa, joissa on vasemmanpuolei‐ nen liikenne, ajovalot on säädettävä
vastaantulevan liikenteen häikäisty‐
misen estämiseksi.
Halogeenivaloilla varustetut
autot Ajovaloja ei tarvitse säätää.Ksenonvaloilla varustetut autot
1. Avain virtalukossa.
2. Vedä suuntavilkkuvipua ja pidä sitä vedettynä (kaukovalovilkku).
3. Kytke sytytysvirta.
4. Noin 5 sekunnin kuluttua merkki‐ valo f alkaa vilkkua ja kuuluu ää‐
nimerkki.
Merkkivalo f 3 119.
Aina kun sytytysvirta kytketään, f
vilkkuu muistutuksena noin
4 sekuntia.
Poista käytöstä samalla tavalla kuin
yllä on kuvattu. f ei vilku, kun toiminto
on pois käytöstä.
Päiväajovalot
Päiväajovalot parantavat auton näky‐ vyyttä päivänvalossa.
Ne kytkeytyvät päälle automaatti‐
sesti, kun sytytysvirta on kytkettynä.
Jos autossa on valoautomatiikka, jär‐
jestelmä vaihtaa automaattisesti päi‐
väajovalojen ja lähi-/kaukovalojen vä‐ lillä valaistusolosuhteista ja sadetun‐
nistinjärjestelmän antamista tiedoista
riippuen. Automaattinen valojen oh‐
jaus 3 140.
Mukautuvat ajovalot Mukautuvat ajovalot ovat saatavina
vain bi-ksenon-ajovalojen yhtey‐
dessä. Valojen kantama, jakautumi‐
nen ja voimakkuus muuttuvat valais‐
tusolosuhteiden, sään ja tien tyypin
mukaan.
Kun valokatkaisin on asennossa
AUTO , kaikki valaistustoiminnot ovat
käytettävissä.

Valaistus143
Seuraavat toiminnot ovat myös käy‐
tettävissä valokytkimen ollessa asen‐
nossa 9:
■ dynaamiset kaarrevalot
■ kaarrevalo
■ peruutustoiminnon
■ dynaaminen automaattinen ajova‐ lojen korkeussäätö
Pihakatuvalot
Aktivoituvat automaattisesti alhai‐
sella, enintään noin 30 km/h:n ajono‐
peudella. Valokeila kääntyy 8° kul‐
massa tien reunaa kohti.
Kaupunkivalot Aktivoituvat automaattisesti ajono‐
peusalueella n. 40 - 55 km/h ja kun
valotunnistin havaitsee katuvaloja.
Valon jakaminen laajemmalle vähen‐
tää valojen kantamaa.
Maaseutuvalot Aktivoituvat automaattisesti ajono‐peusalueella n. 55 - 115 km/h. Valo‐
keila ja kirkkaus ovat erilaiset vasem‐ malla ja oikealla puolella.Moottoritievalot
Aktivoituvat automaattisesti yli n.115 km/h nopeuksilla, kun ohjauspyö‐
rää käännetään hyvin vähän. Ne kyt‐
keytyvät päälle viiveellä tai suoraan, kun nopeutta kiihdytetään voimak‐
kaasti. Valokeila on pitempi ja kirk‐
kaampi.
Huonon sään valot Aktivoituvat automaattisesti n.
70 km/h nopeuteen asti, kun sadetun‐
nistin havaitsee kosteutta tai pyyhki‐
met toimivat jatkuvasti. Valon kanta‐
maa, jakautumista ja voimakkuutta
säädetään näkyvyydestä riippuen.
Dynaamiset kaarrevalot
Valokeila kääntyy ohjauspyörän kul‐
man ja nopeuden mukaan parantaen valaistusta kaarteissa.
Merkkivalo f 3 119.
Kulmavalot
Tiukoissa mutkissa tai käännyttäessä
kytkeytyy, ohjauskulmasta tai suunta‐
vilkusta riippuen, päälle vasen tai oi‐
kea lisävalo, joka valaisee tietä oi‐
keassa kulmassa ajosuuntaan näh‐
den. Se on aktivoituna enintään
40 km/h nopeuteen asti.
Merkkivalo f 3 119.
Peruutustoiminto
Jos ajovalot ovat päällä ja peruutus‐
vaihde kytketään, molemmat kulma‐
valot kytkeytyvät päälle. Ne palavat
vielä 20 sekuntia peruutusvaihteen
poiskytkemisen jälkeen tai kunnes
eteenpäinajovaihteella ajetaan no‐
peammin kuin 17 km/h.

144Valaistus
KaukovaloapuTämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.
Se vaihtaa lähivaloille, kun: ■ Tuulilasissa oleva kamera havait‐ see vastaantulevien tai edellä aja‐
vien autojen valot.
■ Auton nopeus on alle 20 km/h.
■ On sumuista tai sataa lunta.
■ Ajetaan taajamissa.
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.
AktivointiKaukovaloapu aktivoidaan paina‐
malla suuntavilkkuvipua kahdesti au‐
ton nopeuden ollessa yli 40 km/h.
Vihreä merkkivalo l palaa jatku‐
vasti, kun apujärjestelmä aktivoidaan,
sininen 7 syttyy, kun kaukovalot
ovat käytössä.
Merkkivalo l 3 119.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Jos kaukovalovilkku aktivoidaan kau‐ kovalojen ollessa päällä, kaukova‐loapu aktivoituu.
Jos kaukovalovilkku aktivoidaan kau‐
kovalojen ollessa poissa päältä, kau‐
kovaloapu pysyy aktivoituna.
Kaukovaloapu on aina aktiivinen sy‐
tytysvirran kytkemisen jälkeen.Älykäs ajovalojen kantaman
säätötoiminto automaattisella kaukovalojen aktivoinnilla Älykäs ajovalojen kantaman säätötoi‐
minto käyttää bi-ksenonajovalojen
ominaisuuksia pidentääkseen lähiva‐
lojen kantamaa enintään 400 metriin ja aktivoi lisäksi kaukovalot automaat‐
tisesti häikäisemättä tai häiritsemättä
vastaantulevaa tai edellä ajavaa lii‐
kennettä.
Kaukovalot kytketään pois päältä ja
lähivalojen kantama säädetään häi‐
käisyn poistavaksi, kun tuulilasin etu‐
kamera havaitsee seuraavat rajoituk‐
set:
■ Edellä ajava auto havaitaan.
■ Vastaantuleva auto havaitaan.
■ Saavutaan kaupunkialueelle.
■ On sumuista tai sataa lunta.
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.

Valaistus145
Kun järjestelmä on aktiivinen, etuka‐
mera valvoo auton edessä olevaa
aluetta ja varmistaa optimaalisen va‐ lonjakauman kuljettajan näkökyvynmaksimoimiseksi lähes kaikissa olo‐
suhteissa.
Älykäs ajovalojen kantaman säätötoi‐
minto automaattisella kaukovalojen
aktivoinnilla pienentää näin eroa ta‐
vallisten lähi- ja kaukovalojen välillä
ilman merkittäviä valojen kantaman,
jakauman ja kirkkauden muutoksia.
Erityinen topografinen arviointitoi‐
minto havaitsee edellä ajavat autot
mäissä tai kaltevilla pinnoilla tunnis‐
tamalla edessä liikkuvat takavalot.
Järjestelmä säätää valojen korkeutta
varmistaen edellä olevan tien opti‐ maalisen valaistuksen ilman häi‐
käisyä.
Aktivointi
Älykäs ajovalojen kantaman säätötoi‐
minto ja automaattinen kaukovalojen
aktivointi kytketään päälle painamalla suuntavilkkuvipua kahdesti. Ne voi‐
daan kytkeä päälle sytytysvirran ol‐
lessa kytkettynä.
Automaattinen kaukovalojen akti‐
vointi on toiminnassa yli 40 km/h no‐
peuksilla ja se kytkeytyy pois päältä
alle 20 km/h:n nopeudessa. Älykäs
ajovalojen kantaman säätötoiminto
on toiminnassa yli 55 km/h nopeuk‐
silla.
Vihreä merkkivalo l palaa jatku‐
vasti, kun toiminto on aktivoituna, si‐
ninen 7 syttyy, kun kaukovalot kyt‐
keytyvät automaattisesti päälle.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Dynaaminen automaattinen ajovalojen korkeussäätö Jotta vastaantuleva liikenne ei häi‐
käisty, ajovalojen korkeutta sääde‐
tään automaattisesti etu- ja taka-
akselilta mitattujen kallistustietojen,
kiihdytyksen tai hidastuksen sekä ajo‐
nopeuden perusteella.

146Valaistus
Vika mukautuvien ajovalojen
järjestelmässä
Kun järjestelmä havaitsee vian mu‐
kautuvissa ajovaloissa, se siirtyy esi‐
ohjelmoituun asentoon välttääkseen
häikäisemästä vastaantulevaa liiken‐
nettä. Jos tämä ei ole mahdollista,
viallinen ajovalo kytketään automaat‐
tisesti pois päältä. Joka tapauksessa yksi ajovalo palaa edelleen. Varoitus
näytetään kuljettajan tietokeskuk‐
sessa (DIC).
Varoitusvilkut
Käytetään painamalla ¨.
Turvatyynyn täyttyessä onnetto‐
muustilanteessa varoitusvilkut akti‐
voituvat automaattisesti.
Suunta- ja
kaistanvaihtovilkutSiirrä vipua
ylöspäin=Oikea suunta‐
vilkkuSiirrä vipua
alaspäin=Vasen suunta‐
vilkku
Jos vipu siirretään vastuksen ohi,
suuntavilkku kytkeytyy kestotoimin‐
taan. Ohjauspyörän palautuessa
suuntavilkku kytkeytyy automaatti‐
sesti pois päältä.
Vilkuttaminen kolme kertaa esim. kaistaa vaihdettaessa: paina vipu tun‐ tuvaan vastukseen asti ja vapauta se.
Kun perävaunu on kytketty, suunta‐
vilkut vilkkuvat kuusi kertaa, kun pai‐
nat vipua vastukseen asti ja sitten va‐ pautat sen.
Pidempikestoista suuntavilkutusta
varten paina vipua tuntuvan vastuk‐
sen yli.
Kytke suuntavilkku käsin pois päältä
siirtämällä vipu alkuperäiseen asen‐
toonsa.
Etusumuvalot

Valaistus147
Käytetään painamalla >.
Valokytkin asennossa AUTO: etusu‐
muvalojen sytyttäminen kytkee ajova‐ lot automaattisesti päälle.
Takasumuvalot
Käytetään painamalla r.
Valokytkin asennossa AUTO: takasu‐
muvalon sytyttäminen kytkee ajovalot automaattisesti päälle.
Valokytkin asennossa 8: takasumu‐
valo voidaan kytkeä päälle vain etu‐
sumuvalojen kanssa.
Auton takasumuvalot kytkeytyvät
pois käytöstä perävaunua vedet‐
täessä.
Seisontavalot
Pysäköitäessä auto voidaan kytkeä
toisen puolen seisontavalo:
1. Katkaise sytytysvirta.
2. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan (va‐
sen pysäköintivalo) asentoon.
Vahvistuksena kuuluu äänimerkki ja
kytkeytyy päälle ko. suunnan suunta‐ valon merkkivalo.
Peruutusvalot
Peruutusvalot palavat, kun sytytys‐virta on kytketty ja peruutusvaihde va‐
littu.
Huurtuneet lamppujen
suojukset
Valokotelon sisäpinta voi huurtua ly‐ hyeksi ajaksi epäsuotuisessa kyl‐
mänkosteassa säässä, kovalla sa‐
teella ja auton pesun jälkeen. Kos‐
teus haihtuu hetken päästä itsestään.
Voit auttaa haihtumista kytkemällä
valot päälle.

148ValaistusSisävalotKojelaudan valaistuksen
säätö
Seuraavien valojen kirkkautta voi‐
daan säätää ulkovalojen palaessa:
■ kojelaudan valaistus
■ Infonäyttö
■ kytkimien ja käyttösäätimien valais‐
tus
Käännä säätöpyörää A ja pidä pai‐
kallaan, kunnes kirkkaus on halua‐ mallasi tasolla.
Autoissa, joissa on valoanturi, kirk‐
kautta voidaan säätää ainoastaan,
kun ulkovalot ovat päällä ja valoanturi
havaitsee yöolosuhteet.
Sisävalot
Etu- ja takasisävalot syttyvät sisään ja ulos astuttaessa automaattisesti ja
sammuvat viivästetysti.
Huomautus
Turvatyynyjen täyttyessä onnetto‐
muustilanteessa sisävalot syttyvät
automaattisesti.
Etumainen sisävaloKeinukytkimen käyttö:w=automaattinen päälle- ja
poiskytkentäpaina u=päälläpaina v=pois
Sisävalo panoraamakatossa
Vasen ja oikea valo voidaan kytkeä
erikseen.
Keinukytkimien käyttö:
keskiasento=automaattinen päälle-
ja poiskytkentäpaina I=päälläpaina 0=pois
