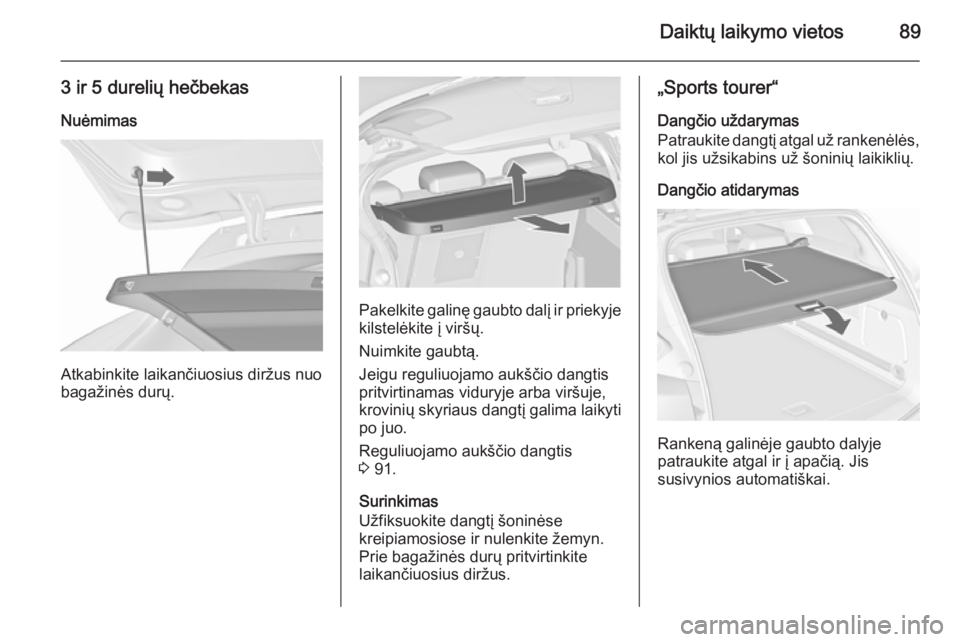

Daiktų laikymo vietos89
3 ir 5 durelių hečbekasNuėmimas
Atkabinkite laikančiuosius diržus nuo
bagažinės durų.
Pakelkite galinę gaubto dalį ir priekyje
kilstelėkite į viršų.
Nuimkite gaubtą.
Jeigu reguliuojamo aukščio dangtis
pritvirtinamas viduryje arba viršuje,
krovinių skyriaus dangtį galima laikyti po juo.
Reguliuojamo aukščio dangtis
3 91.
Surinkimas
Užfiksuokite dangtį šoninėse
kreipiamosiose ir nulenkite žemyn.
Prie bagažinės durų pritvirtinkite
laikančiuosius diržus.
„Sports tourer“
Dangčio uždarymas
Patraukite dangtį atgal už rankenėlės, kol jis užsikabins už šoninių laikiklių.
Dangčio atidarymas
Rankeną galinėje gaubto dalyje
patraukite atgal ir į apačią. Jis
susivynios automatiškai.

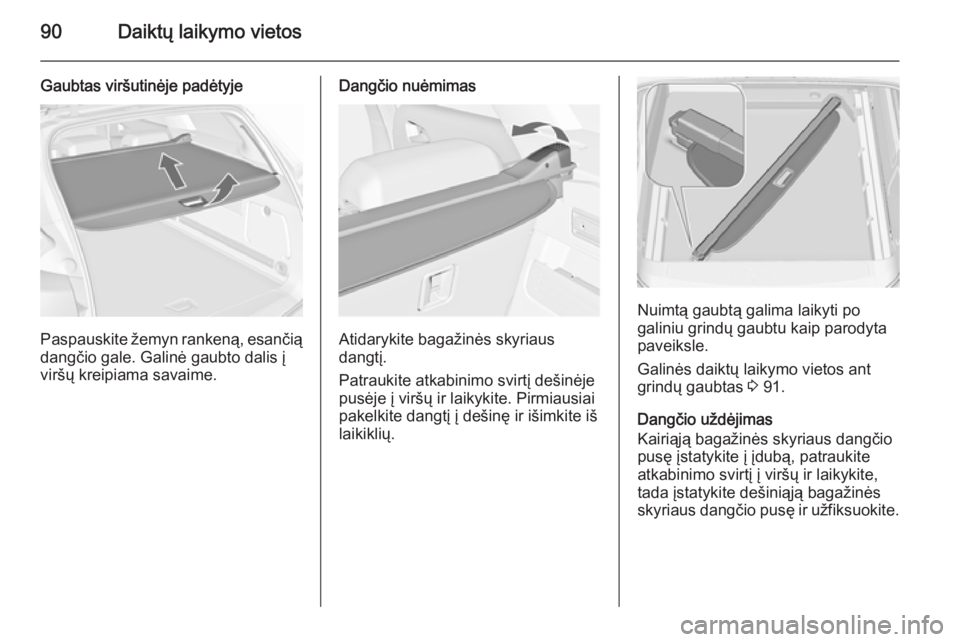

90Daiktų laikymo vietos
Gaubtas viršutinėje padėtyje
Paspauskite žemyn rankeną, esančią
dangčio gale. Galinė gaubto dalis į
viršų kreipiama savaime.
Dangčio nuėmimas
Atidarykite bagažinės skyriaus
dangtį.
Patraukite atkabinimo svirtį dešinėje
pusėje į viršų ir laikykite. Pirmiausiai
pakelkite dangtį į dešinę ir išimkite iš
laikiklių.
Nuimtą gaubtą galima laikyti po
galiniu grindų gaubtu kaip parodyta
paveiksle.
Galinės daiktų laikymo vietos ant
grindų gaubtas 3 91.
Dangčio uždėjimas
Kairiąją bagažinės skyriaus dangčio
pusę įstatykite į įdubą, patraukite
atkabinimo svirtį į viršų ir laikykite,
tada įstatykite dešiniąją bagažinės
skyriaus dangčio pusę ir užfiksuokite.

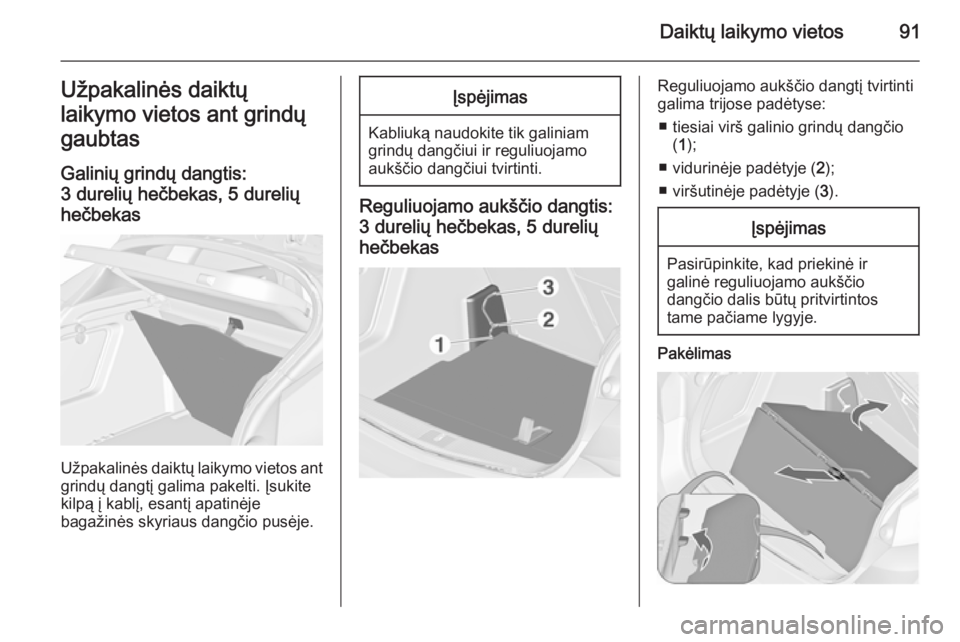

Daiktų laikymo vietos91Užpakalinės daiktų
laikymo vietos ant grindų
gaubtas
Galinių grindų dangtis:
3 durelių hečbekas, 5 durelių hečbekas
Užpakalinės daiktų laikymo vietos ant
grindų dangtį galima pakelti. Įsukite
kilpą į kablį, esantį apatinėje
bagažinės skyriaus dangčio pusėje.
Įspėjimas
Kabliuką naudokite tik galiniam
grindų dangčiui ir reguliuojamo
aukščio dangčiui tvirtinti.
Reguliuojamo aukščio dangtis:
3 durelių hečbekas, 5 dureliųhečbekas
Reguliuojamo aukščio dangtį tvirtinti
galima trijose padėtyse:
■ tiesiai virš galinio grindų dangčio (1 );
■ vidurinėje padėtyje ( 2);
■ viršutinėje padėtyje ( 3).Įspėjimas
Pasirūpinkite, kad priekinė ir
galinė reguliuojamo aukščio
dangčio dalis būtų pritvirtintos
tame pačiame lygyje.
Pakėlimas

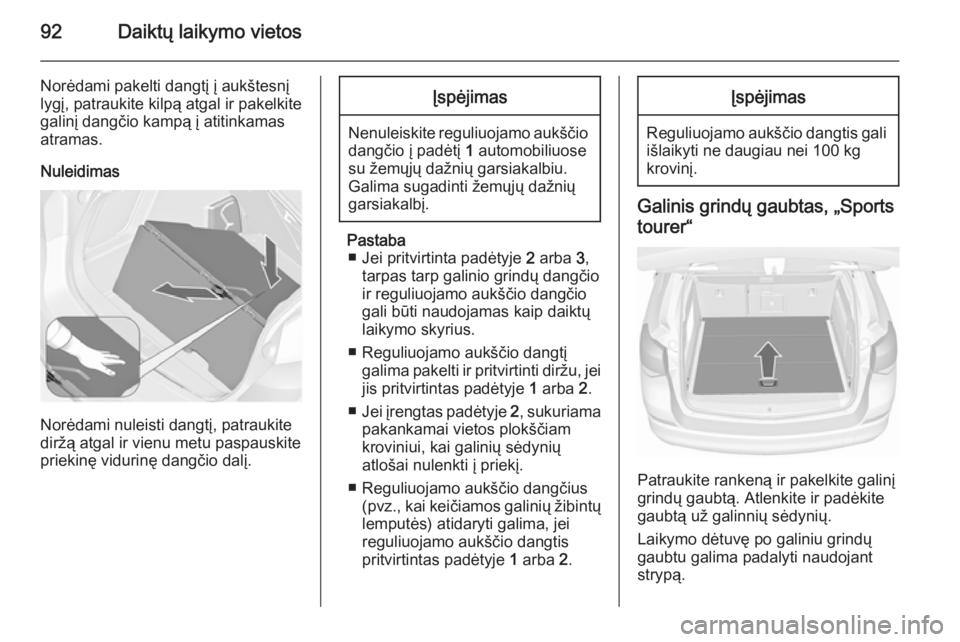

92Daiktų laikymo vietos
Norėdami pakelti dangtį į aukštesnį
lygį, patraukite kilpą atgal ir pakelkite
galinį dangčio kampą į atitinkamas
atramas.
Nuleidimas
Norėdami nuleisti dangtį, patraukite
diržą atgal ir vienu metu paspauskite priekinę vidurinę dangčio dalį.
Įspėjimas
Nenuleiskite reguliuojamo aukščio
dangčio į padėtį 1 automobiliuose
su žemųjų dažnių garsiakalbiu.
Galima sugadinti žemųjų dažnių
garsiakalbį.
Pastaba ■ Jei pritvirtinta padėtyje 2 arba 3,
tarpas tarp galinio grindų dangčio ir reguliuojamo aukščio dangčio
gali būti naudojamas kaip daiktų
laikymo skyrius.
■ Reguliuojamo aukščio dangtį galima pakelti ir pritvirtinti diržu, jei
jis pritvirtintas padėtyje 1 arba 2.
■ Jei įrengtas padėtyje 2, sukuriama
pakankamai vietos plokščiam kroviniui, kai galinių sėdynių
atlošai nulenkti į priekį.
■ Reguliuojamo aukščio dangčius (pvz. , kai keičiamos galinių žibintų
lemputės) atidaryti galima, jei
reguliuojamo aukščio dangtis
pritvirtintas padėtyje 1 arba 2.
Įspėjimas
Reguliuojamo aukščio dangtis gali
išlaikyti ne daugiau nei 100 kg
krovinį.
Galinis grindų gaubtas, „Sports
tourer“
Patraukite rankeną ir pakelkite galinį
grindų gaubtą. Atlenkite ir padėkite
gaubtą už galinnių sėdynių.
Laikymo dėtuvę po galiniu grindų
gaubtu galima padalyti naudojant
strypą.

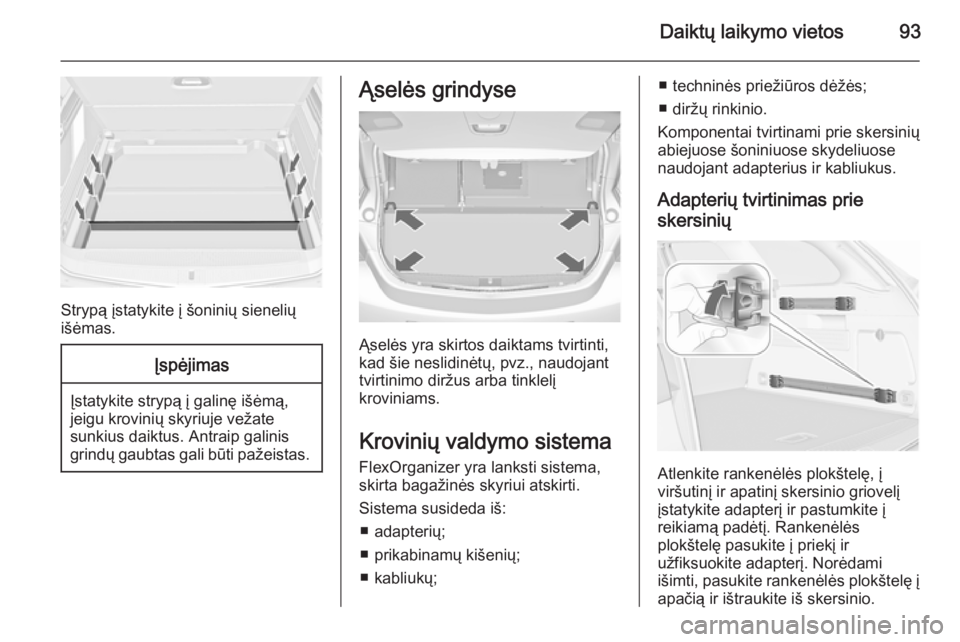

Daiktų laikymo vietos93
Strypą įstatykite į šoninių sienelių
išėmas.
Įspėjimas
Įstatykite strypą į galinę išėmą,
jeigu krovinių skyriuje vežate
sunkius daiktus. Antraip galinis grindų gaubtas gali būti pažeistas.
Ąselės grindyse
Ąselės yra skirtos daiktams tvirtinti,
kad šie neslidinėtų, pvz., naudojant
tvirtinimo diržus arba tinklelį
kroviniams.
Krovinių valdymo sistema
FlexOrganizer yra lanksti sistema,
skirta bagažinės skyriui atskirti.
Sistema susideda iš: ■ adapterių;
■ prikabinamų kišenių;
■ kabliukų;
■ techninės priežiūros dėžės;
■ diržų rinkinio.
Komponentai tvirtinami prie skersinių abiejuose šoniniuose skydeliuose
naudojant adapterius ir kabliukus.
Adapterių tvirtinimas prie
skersinių
Atlenkite rankenėlės plokštelę, į
viršutinį ir apatinį skersinio griovelį
įstatykite adapterį ir pastumkite į
reikiamą padėtį. Rankenėlės
plokštelę pasukite į priekį ir
užfiksuokite adapterį. Norėdami
išimti, pasukite rankenėlės plokštelę į
apačią ir ištraukite iš skersinio.

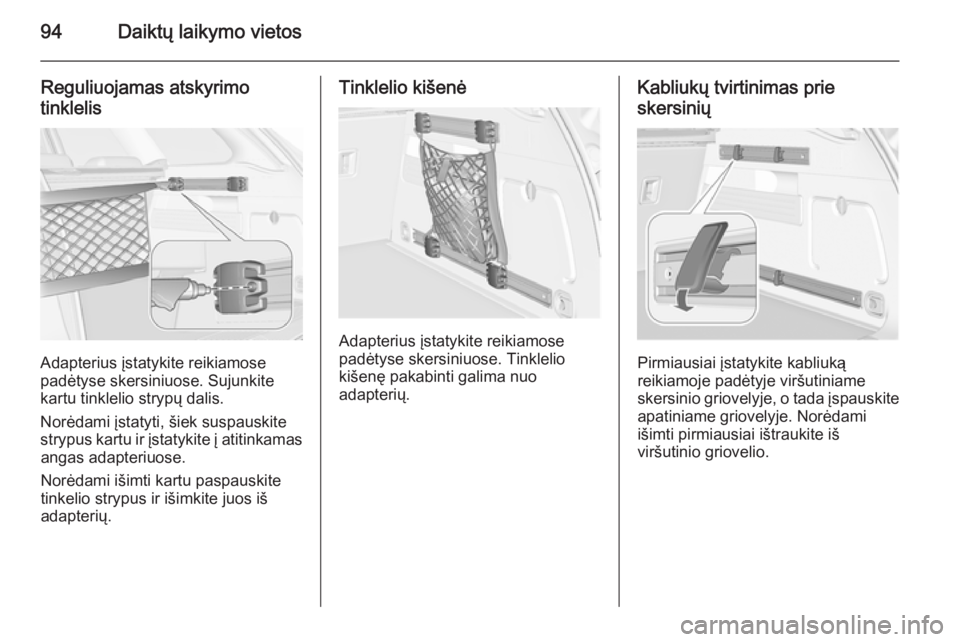

94Daiktų laikymo vietos
Reguliuojamas atskyrimo
tinklelis
Adapterius įstatykite reikiamose
padėtyse skersiniuose. Sujunkite
kartu tinklelio strypų dalis.
Norėdami įstatyti, šiek suspauskite
strypus kartu ir įstatykite į atitinkamas angas adapteriuose.
Norėdami išimti kartu paspauskite
tinkelio strypus ir išimkite juos iš
adapterių.
Tinklelio kišenė
Adapterius įstatykite reikiamose
padėtyse skersiniuose. Tinklelio
kišenę pakabinti galima nuo
adapterių.
Kabliukų tvirtinimas prie
skersinių
Pirmiausiai įstatykite kabliuką
reikiamoje padėtyje viršutiniame
skersinio griovelyje, o tada įspauskite
apatiniame griovelyje. Norėdami
išimti pirmiausiai ištraukite iš
viršutinio griovelio.

Daiktų laikymo vietos95
Techninės priežiūros dėžė
Viršutiniame skersinyje įstatykite du
kabliukus. Įstatykite viršutinius dėžės
rėmus į kabliukus iš viršaus.
Taip pat galite montuoti abu kabliukus
žemutiniame skersinyje. Prijunkite
apatinius dėžės rėmus į apatinius
kabliukus iš viršaus.
Diržų rinkinys
Diržų komplekto adapterius
pritvirtinkite prie skersinio.
Patikrinkite, ar diržas nėra persuktas.
Diržų rinkinys atsidaro dviem
užraktais.
Diržą galima įtempti.
Apsauginis tinklelis
„Sports tourer“ kėbulo automobilyje
yra apsauginis tinklas ir jį galima
pritaisyti už galinių sėdynių arba,

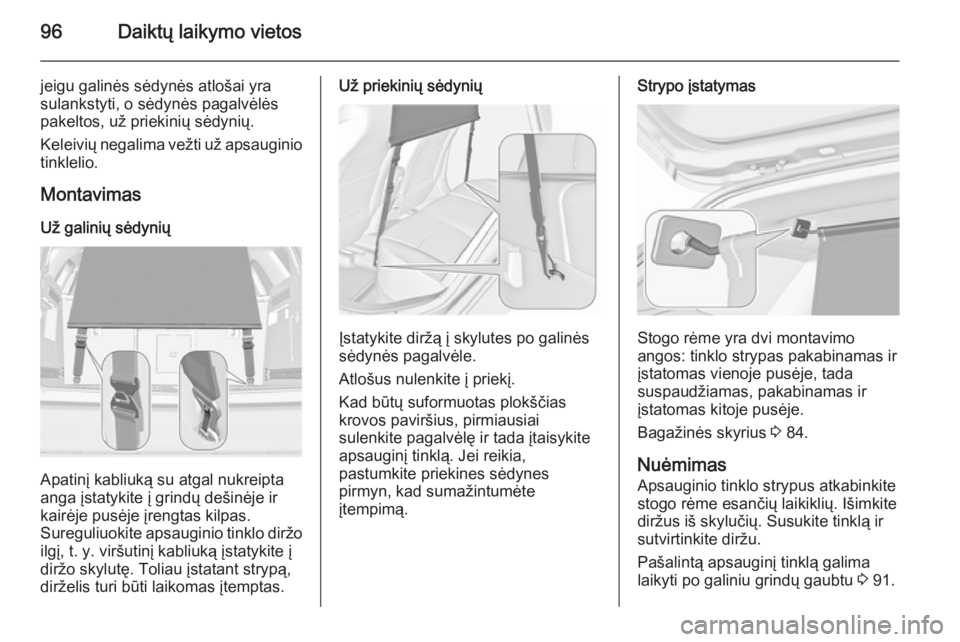

96Daiktų laikymo vietos
jeigu galinės sėdynės atlošai yra
sulankstyti, o sėdynės pagalvėlės
pakeltos, už priekinių sėdynių.
Keleivių negalima vežti už apsauginio
tinklelio.
Montavimas Už galinių sėdynių
Apatinį kabliuką su atgal nukreipta
anga įstatykite į grindų dešinėje ir
kairėje pusėje įrengtas kilpas.
Sureguliuokite apsauginio tinklo diržo
ilgį, t. y. viršutinį kabliuką įstatykite į
diržo skylutę. Toliau įstatant strypą,
dirželis turi būti laikomas įtemptas.
Už priekinių sėdynių
Įstatykite diržą į skylutes po galinės
sėdynės pagalvėle.
Atlošus nulenkite į priekį.
Kad būtų suformuotas plokščias
krovos paviršius, pirmiausiai
sulenkite pagalvėlę ir tada įtaisykite apsauginį tinklą. Jei reikia,
pastumkite priekines sėdynes
pirmyn, kad sumažintumėte
įtempimą.
Strypo įstatymas
Stogo rėme yra dvi montavimo
angos: tinklo strypas pakabinamas ir įstatomas vienoje pusėje, tada
suspaudžiamas, pakabinamas ir
įstatomas kitoje pusėje.
Bagažinės skyrius 3 84.
Nuėmimas
Apsauginio tinklo strypus atkabinkite
stogo rėme esančių laikiklių. Išimkite
diržus iš skylučių. Susukite tinklą ir
sutvirtinkite diržu.
Pašalintą apsauginį tinklą galima
laikyti po galiniu grindų gaubtu 3 91.

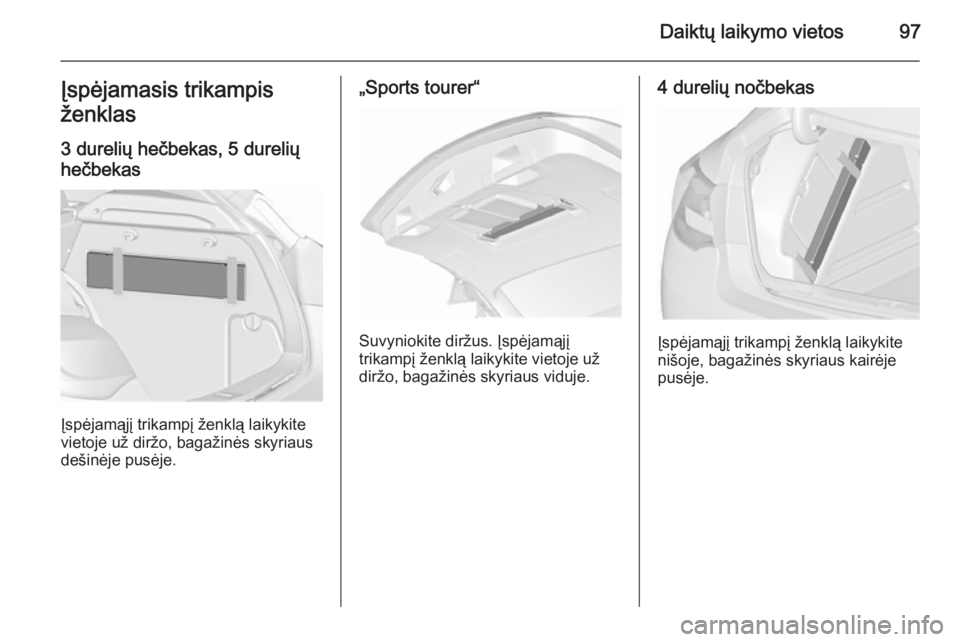

Daiktų laikymo vietos97Įspėjamasis trikampis
ženklas
3 durelių hečbekas, 5 durelių hečbekas
Įspėjamąjį trikampį ženklą laikykite
vietoje už diržo, bagažinės skyriaus
dešinėje pusėje.
„Sports tourer“
Suvyniokite diržus. Įspėjamąjį
trikampį ženklą laikykite vietoje už
diržo, bagažinės skyriaus viduje.
4 durelių nočbekas
Įspėjamąjį trikampį ženklą laikykite
nišoje, bagažinės skyriaus kairėje pusėje.

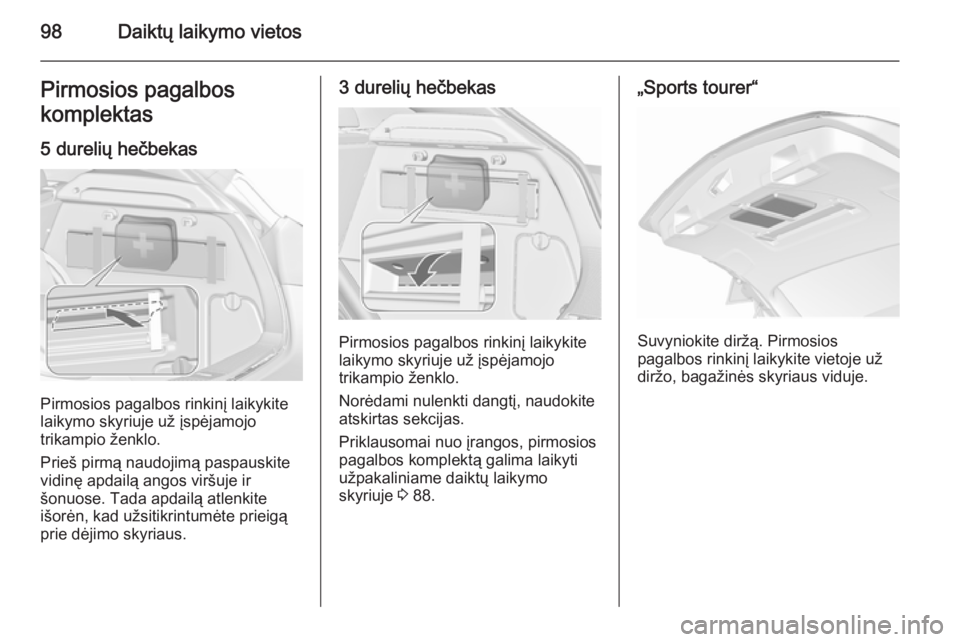

98Daiktų laikymo vietosPirmosios pagalbos
komplektas
5 durelių hečbekas
Pirmosios pagalbos rinkinį laikykite
laikymo skyriuje už įspėjamojo
trikampio ženklo.
Prieš pirmą naudojimą paspauskite
vidinę apdailą angos viršuje ir
šonuose. Tada apdailą atlenkite
išorėn, kad užsitikrintumėte prieigą
prie dėjimo skyriaus.
3 durelių hečbekas
Pirmosios pagalbos rinkinį laikykite
laikymo skyriuje už įspėjamojo
trikampio ženklo.
Norėdami nulenkti dangtį, naudokite
atskirtas sekcijas.
Priklausomai nuo įrangos, pirmosios
pagalbos komplektą galima laikyti užpakaliniame daiktų laikymo
skyriuje 3 88.
„Sports tourer“
Suvyniokite diržą. Pirmosios
pagalbos rinkinį laikykite vietoje už
diržo, bagažinės skyriaus viduje.
