OPEL ASTRA J 2015.75 Savininko vadovas (in Lithuanian)

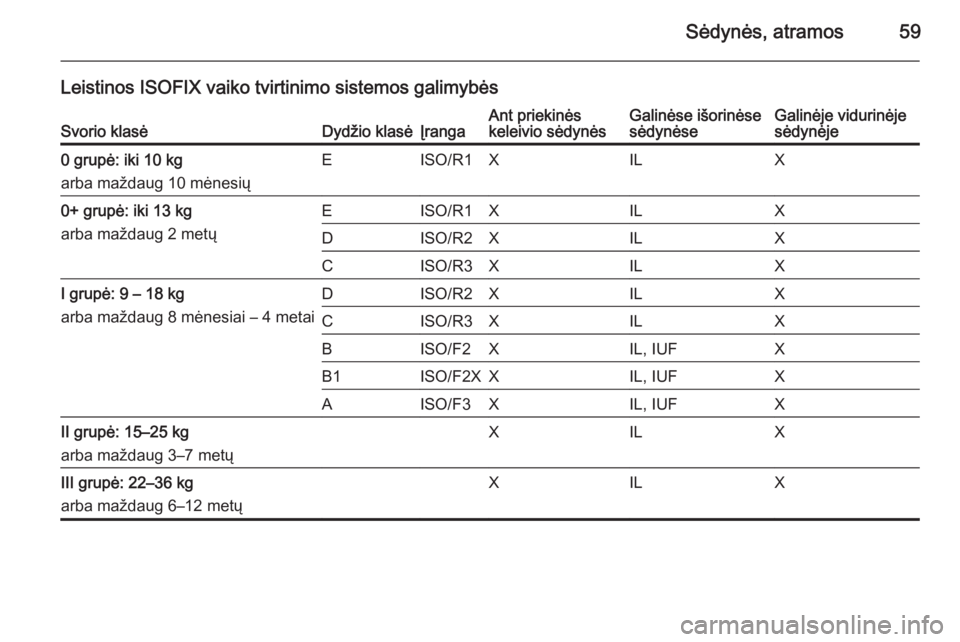

Sėdynės, atramos59
Leistinos ISOFIX vaiko tvirtinimo sistemos galimybėsSvorio klasėDydžio klasėĮrangaAnt priekinės
keleivio sėdynėsGalinėse išorinėse
sėdynėseGalinėje vidurinėje
sėdynėje0 grupė: iki 10 kg
arba maždaug 10 mėnesiųEISO/R1XILX0+ grupė: iki 13 kg
arba maždaug 2 metųEISO/R1XILXDISO/R2XILXCISO/R3XILXI grupė: 9 – 18 kg
arba maždaug 8 mėnesiai – 4 metaiDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXII grupė: 15–25 kg
arba maždaug 3–7 metųXILXIII grupė: 22–36 kg
arba maždaug 6–12 metųXILX

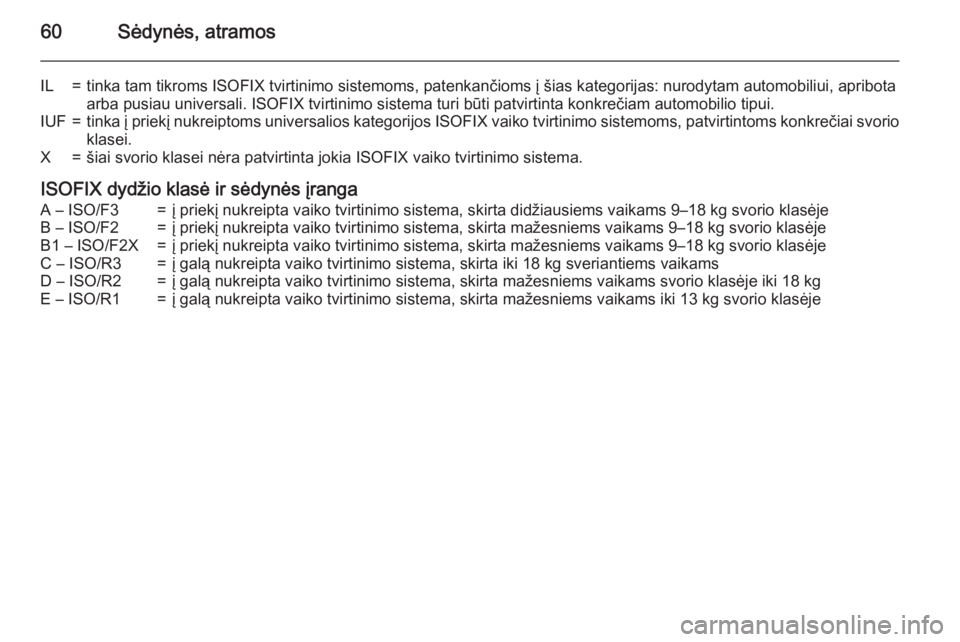

60Sėdynės, atramos
IL=tinka tam tikroms ISOFIX tvirtinimo sistemoms, patenkančioms į šias kategorijas: nurodytam automobiliui, apribotaarba pusiau universali. ISOFIX tvirtinimo sistema turi būti patvirtinta konkrečiam automobilio tipui.IUF=tinka į priekį nukreiptoms universalios kategorijos ISOFIX vaiko tvirtinimo sistemoms, patvirtintoms konkrečiai svorio
klasei.X=šiai svorio klasei nėra patvirtinta jokia ISOFIX vaiko tvirtinimo sistema.
ISOFIX dydžio klasė ir sėdynės įranga
A – ISO/F3=į priekį nukreipta vaiko tvirtinimo sistema, skirta didžiausiems vaikams 9–18 kg svorio klasėjeB – ISO/F2=į priekį nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams 9–18 kg svorio klasėjeB1 – ISO/F2X=į priekį nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams 9–18 kg svorio klasėjeC – ISO/R3=į galą nukreipta vaiko tvirtinimo sistema, skirta iki 18 kg sveriantiems vaikamsD – ISO/R2=į galą nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams svorio klasėje iki 18 kgE – ISO/R1=į galą nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams iki 13 kg svorio klasėje

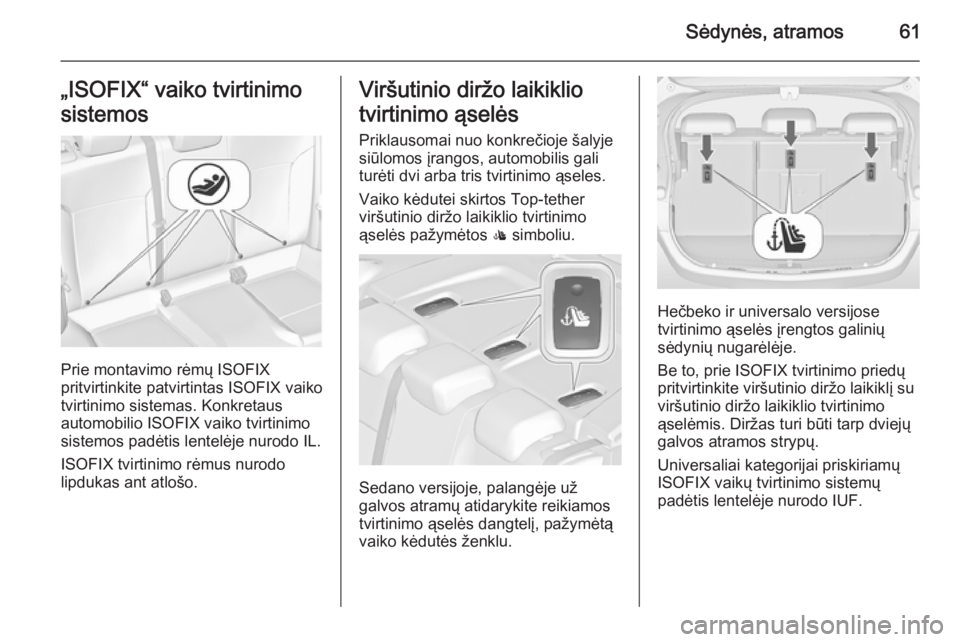

Sėdynės, atramos61„ISOFIX“ vaiko tvirtinimo
sistemos
Prie montavimo rėmų ISOFIX
pritvirtinkite patvirtintas ISOFIX vaiko
tvirtinimo sistemas. Konkretaus
automobilio ISOFIX vaiko tvirtinimo
sistemos padėtis lentelėje nurodo IL.
ISOFIX tvirtinimo rėmus nurodo
lipdukas ant atlošo.
Viršutinio diržo laikiklio
tvirtinimo ąselės
Priklausomai nuo konkrečioje šalyje
siūlomos įrangos, automobilis gali
turėti dvi arba tris tvirtinimo ąseles.
Vaiko kėdutei skirtos Top-tether
viršutinio diržo laikiklio tvirtinimo
ąselės pažymėtos : simboliu.
Sedano versijoje, palangėje už
galvos atramų atidarykite reikiamos
tvirtinimo ąselės dangtelį, pažymėtą
vaiko kėdutės ženklu.
Hečbeko ir universalo versijose
tvirtinimo ąselės įrengtos galinių
sėdynių nugarėlėje.
Be to, prie ISOFIX tvirtinimo priedų
pritvirtinkite viršutinio diržo laikiklį su
viršutinio diržo laikiklio tvirtinimo
ąselėmis. Diržas turi būti tarp dviejų
galvos atramos strypų.
Universaliai kategorijai priskiriamų
ISOFIX vaikų tvirtinimo sistemų
padėtis lentelėje nurodo IUF.

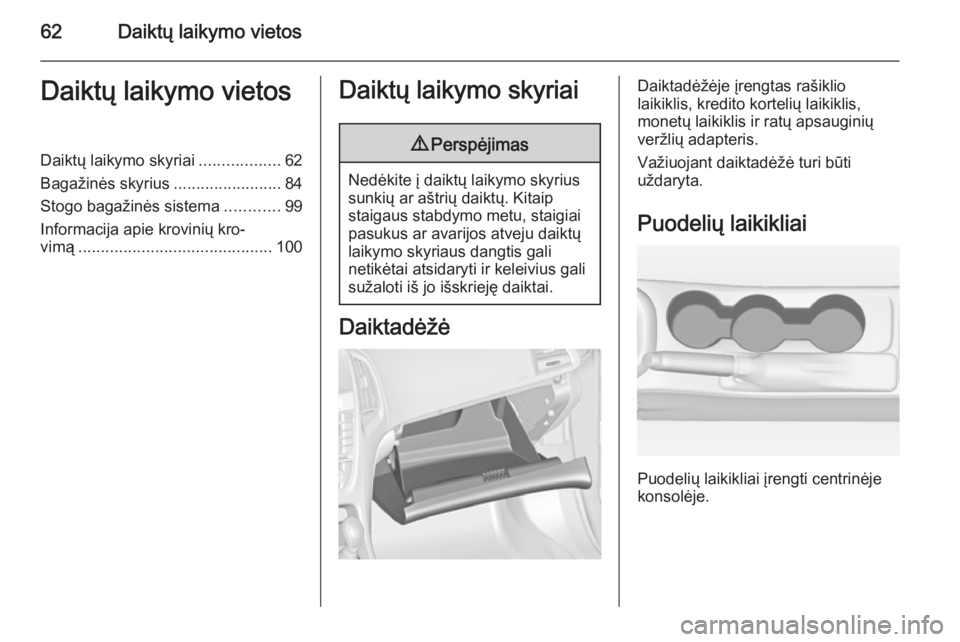

62Daiktų laikymo vietosDaiktų laikymo vietosDaiktų laikymo skyriai..................62
Bagažinės skyrius ........................84
Stogo bagažinės sistema ............99
Informacija apie krovinių kro‐ vimą ........................................... 100Daiktų laikymo skyriai9Perspėjimas
Nedėkite į daiktų laikymo skyrius
sunkių ar aštrių daiktų. Kitaip
staigaus stabdymo metu, staigiai
pasukus ar avarijos atveju daiktų
laikymo skyriaus dangtis gali
netikėtai atsidaryti ir keleivius gali
sužaloti iš jo išskrieję daiktai.
Daiktadėžė
Daiktadėžėje įrengtas rašiklio
laikiklis, kredito kortelių laikiklis,
monetų laikiklis ir ratų apsauginių
veržlių adapteris.
Važiuojant daiktadėžė turi būti
uždaryta.
Puodelių laikikliai
Puodelių laikikliai įrengti centrinėje
konsolėje.

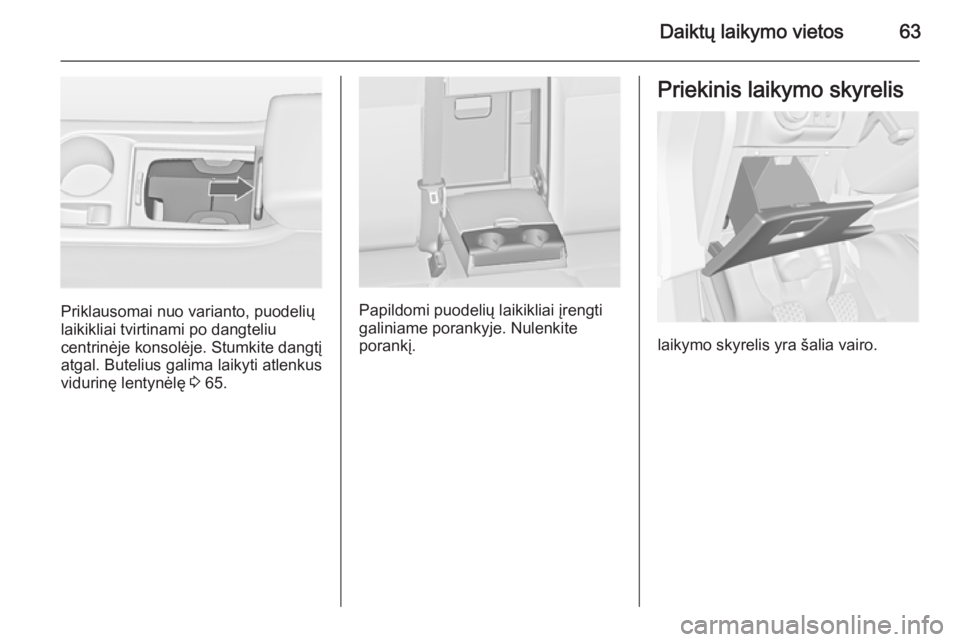

Daiktų laikymo vietos63
Priklausomai nuo varianto, puodelių
laikikliai tvirtinami po dangteliu
centrinėje konsolėje. Stumkite dangtį
atgal. Butelius galima laikyti atlenkus
vidurinę lentynėlę 3 65.Papildomi puodelių laikikliai įrengti
galiniame porankyje. Nulenkite
porankį.
Priekinis laikymo skyrelis
laikymo skyrelis yra šalia vairo.

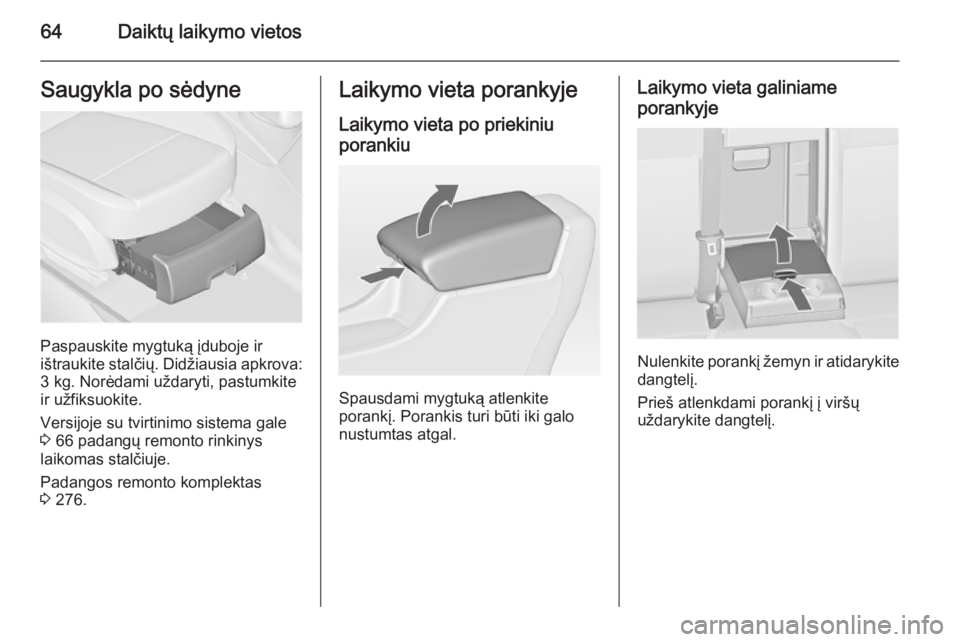

64Daiktų laikymo vietosSaugykla po sėdyne
Paspauskite mygtuką įduboje ir
ištraukite stalčių. Didžiausia apkrova:
3 kg. Norėdami uždaryti, pastumkite
ir užfiksuokite.
Versijoje su tvirtinimo sistema gale 3 66 padangų remonto rinkinys
laikomas stalčiuje.
Padangos remonto komplektas
3 276.
Laikymo vieta porankyje
Laikymo vieta po priekiniu
porankiu
Spausdami mygtuką atlenkite
porankį. Porankis turi būti iki galo nustumtas atgal.
Laikymo vieta galiniame
porankyje
Nulenkite porankį žemyn ir atidarykite
dangtelį.
Prieš atlenkdami porankį į viršų
uždarykite dangtelį.

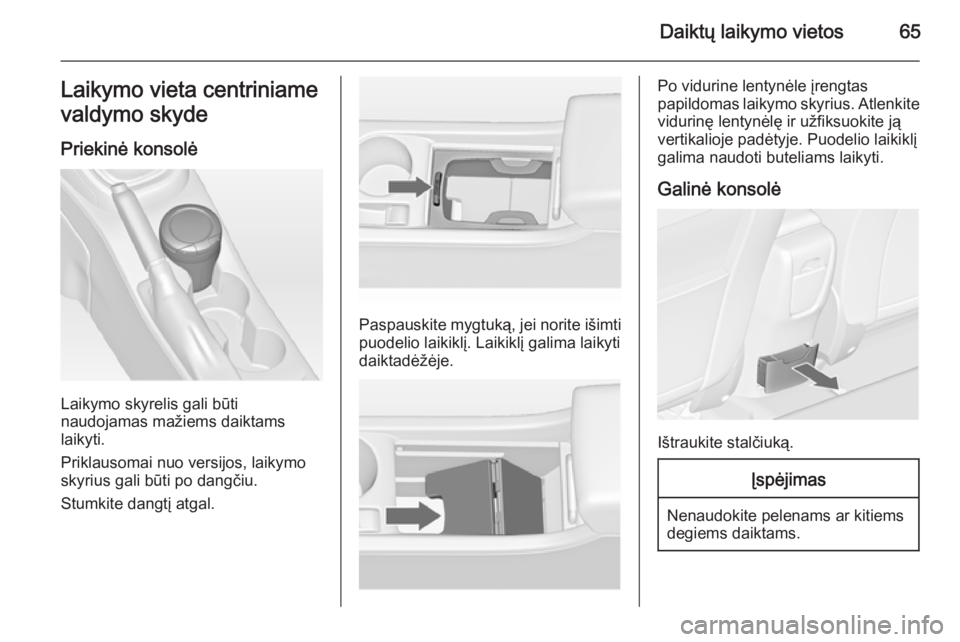

Daiktų laikymo vietos65Laikymo vieta centriniame
valdymo skyde
Priekinė konsolė
Laikymo skyrelis gali būti
naudojamas mažiems daiktams
laikyti.
Priklausomai nuo versijos, laikymo
skyrius gali būti po dangčiu.
Stumkite dangtį atgal.
Paspauskite mygtuką, jei norite išimti puodelio laikiklį. Laikiklį galima laikyti
daiktadėžėje.
Po vidurine lentynėle įrengtas
papildomas laikymo skyrius. Atlenkite
vidurinę lentynėlę ir užfiksuokite ją
vertikalioje padėtyje. Puodelio laikiklį
galima naudoti buteliams laikyti.
Galinė konsolė
Ištraukite stalčiuką.
Įspėjimas
Nenaudokite pelenams ar kitiems
degiems daiktams.

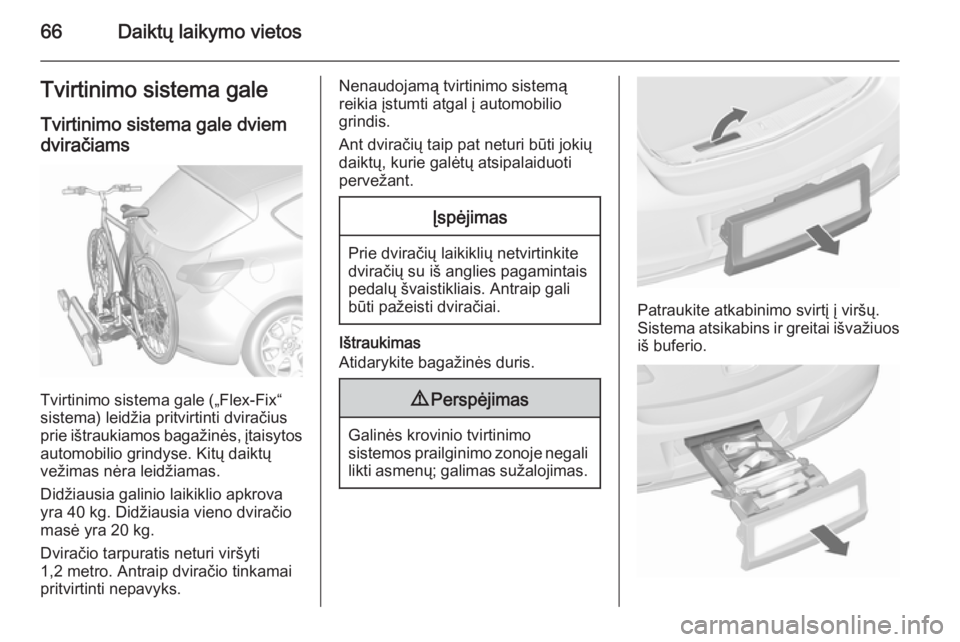

66Daiktų laikymo vietosTvirtinimo sistema gale
Tvirtinimo sistema gale dviem dviračiams
Tvirtinimo sistema gale („Flex-Fix“
sistema) leidžia pritvirtinti dviračius
prie ištraukiamos bagažinės, įtaisytos
automobilio grindyse. Kitų daiktų
vežimas nėra leidžiamas.
Didžiausia galinio laikiklio apkrova yra 40 kg. Didžiausia vieno dviračio
masė yra 20 kg.
Dviračio tarpuratis neturi viršyti
1,2 metro. Antraip dviračio tinkamai
pritvirtinti nepavyks.
Nenaudojamą tvirtinimo sistemą
reikia įstumti atgal į automobilio
grindis.
Ant dviračių taip pat neturi būti jokių
daiktų, kurie galėtų atsipalaiduoti
pervežant.Įspėjimas
Prie dviračių laikiklių netvirtinkite
dviračių su iš anglies pagamintais
pedalų švaistikliais. Antraip gali
būti pažeisti dviračiai.
Ištraukimas
Atidarykite bagažinės duris.
9 Perspėjimas
Galinės krovinio tvirtinimo
sistemos prailginimo zonoje negali likti asmenų; galimas sužalojimas.
Patraukite atkabinimo svirtį į viršų.
Sistema atsikabins ir greitai išvažiuos
iš buferio.

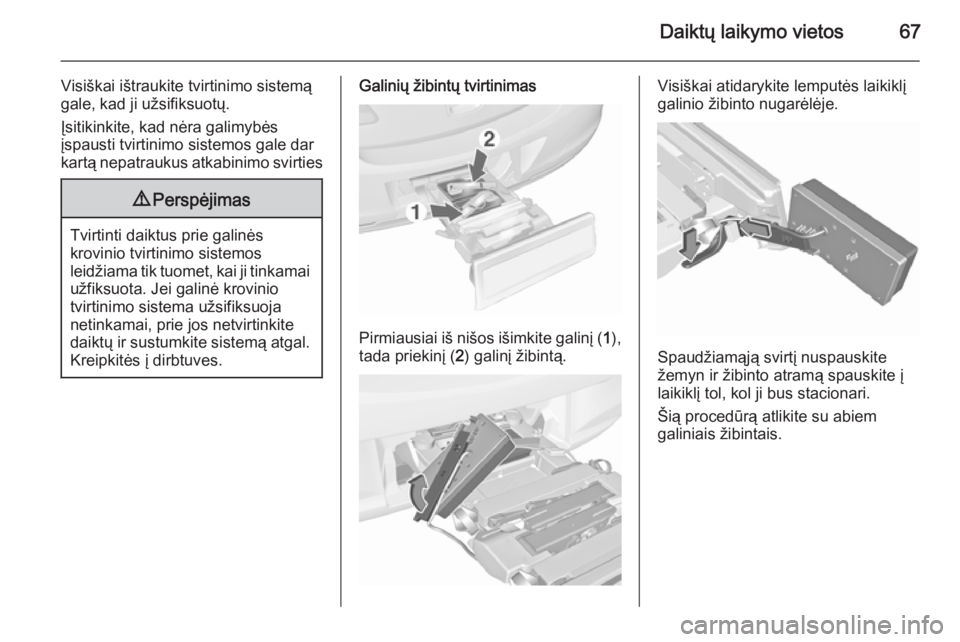

Daiktų laikymo vietos67
Visiškai ištraukite tvirtinimo sistemą
gale, kad ji užsifiksuotų.
Įsitikinkite, kad nėra galimybės
įspausti tvirtinimo sistemos gale dar
kartą nepatraukus atkabinimo svirties9 Perspėjimas
Tvirtinti daiktus prie galinės
krovinio tvirtinimo sistemos
leidžiama tik tuomet, kai ji tinkamai užfiksuota. Jei galinė krovinio
tvirtinimo sistema užsifiksuoja
netinkamai, prie jos netvirtinkite
daiktų ir sustumkite sistemą atgal. Kreipkitės į dirbtuves.
Galinių žibintų tvirtinimas
Pirmiausiai iš nišos išimkite galinį ( 1),
tada priekinį ( 2) galinį žibintą.
Visiškai atidarykite lemputės laikiklį
galinio žibinto nugarėlėje.
Spaudžiamąją svirtį nuspauskite
žemyn ir žibinto atramą spauskite į
laikiklį tol, kol ji bus stacionari.
Šią procedūrą atlikite su abiem
galiniais žibintais.

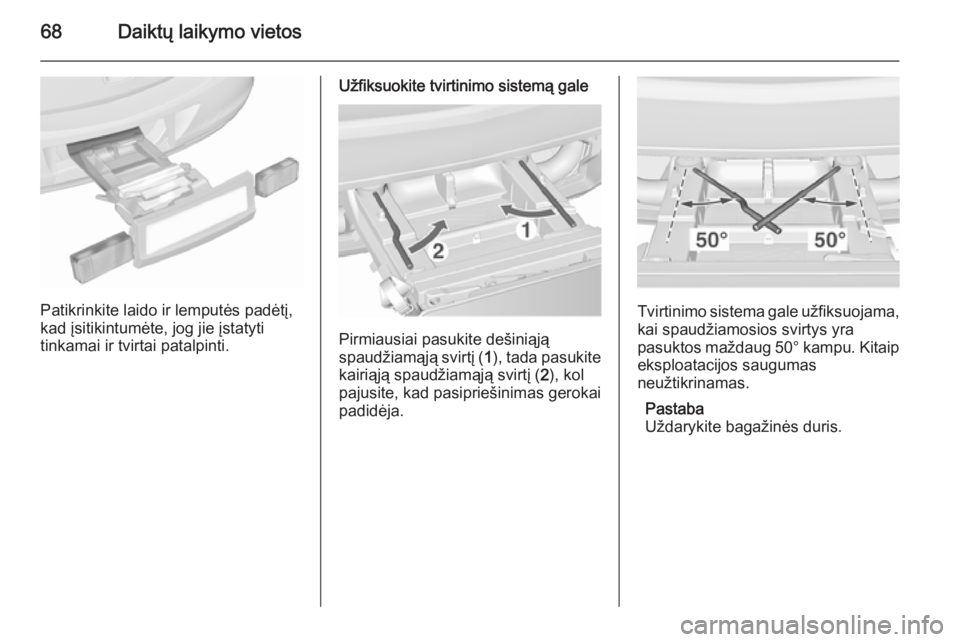

68Daiktų laikymo vietos
Patikrinkite laido ir lemputės padėtį,
kad įsitikintumėte, jog jie įstatyti
tinkamai ir tvirtai patalpinti.
Užfiksuokite tvirtinimo sistemą gale
Pirmiausiai pasukite dešiniąją
spaudžiamąją svirtį ( 1), tada pasukite
kairiąją spaudžiamąją svirtį ( 2), kol
pajusite, kad pasipriešinimas gerokai
padidėja.
Tvirtinimo sistema gale užfiksuojama, kai spaudžiamosios svirtys yra
pasuktos maždaug 50° kampu. Kitaip
eksploatacijos saugumas
neužtikrinamas.
Pastaba
Uždarykite bagažinės duris.
