OPEL ASTRA J 2015.75 Savininko vadovas (in Lithuanian)

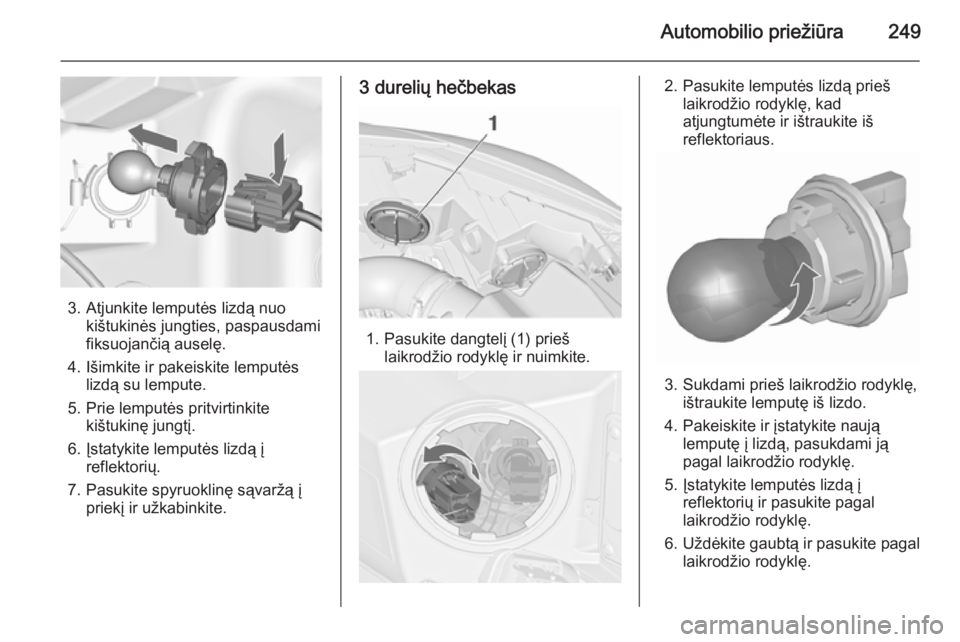

Automobilio priežiūra249
3. Atjunkite lemputės lizdą nuokištukinės jungties, paspausdami
fiksuojančią auselę.
4. Išimkite ir pakeiskite lemputės lizdą su lempute.
5. Prie lemputės pritvirtinkite kištukinę jungtį.
6. Įstatykite lemputės lizdą į reflektorių.
7. Pasukite spyruoklinę sąvaržą į priekį ir užkabinkite.
3 durelių hečbekas
1. Pasukite dangtelį (1) priešlaikrodžio rodyklę ir nuimkite.
2. Pasukite lemputės lizdą prieš laikrodžio rodyklę, kad
atjungtumėte ir ištraukite iš
reflektoriaus.
3. Sukdami prieš laikrodžio rodyklę, ištraukite lemputę iš lizdo.
4. Pakeiskite ir įstatykite naują lemputę į lizdą, pasukdami ją
pagal laikrodžio rodyklę.
5. Įstatykite lemputės lizdą į reflektorių ir pasukite pagal
laikrodžio rodyklę.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.

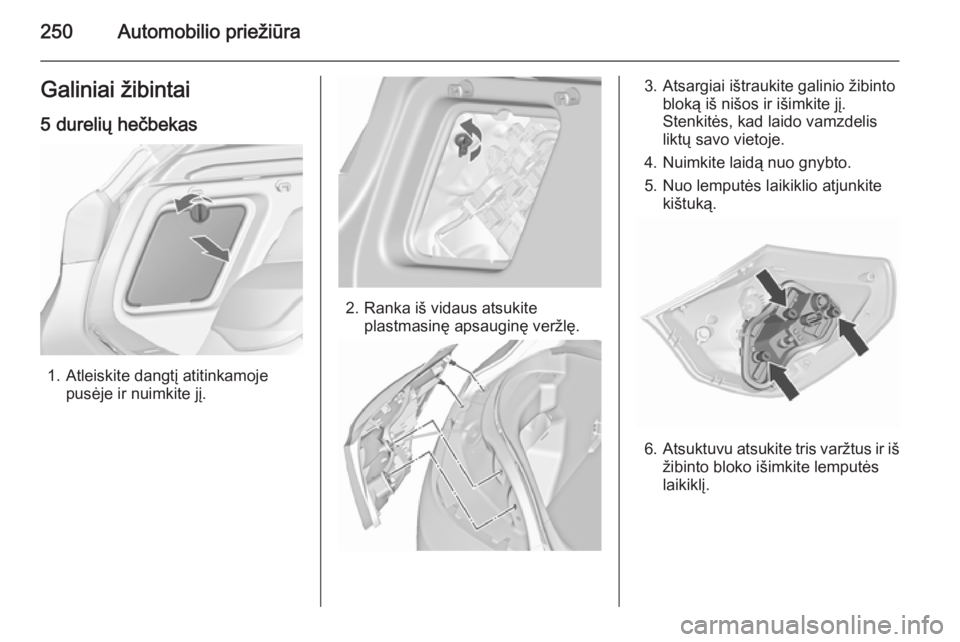

250Automobilio priežiūraGaliniai žibintai5 durelių hečbekas
1. Atleiskite dangtį atitinkamoje pusėje ir nuimkite jį.
2. Ranka iš vidaus atsukiteplastmasinę apsauginę veržlę.
3. Atsargiai ištraukite galinio žibinto bloką iš nišos ir išimkite jį.
Stenkitės, kad laido vamzdelis
liktų savo vietoje.
4. Nuimkite laidą nuo gnybto.
5. Nuo lemputės laikiklio atjunkite kištuką.
6.Atsuktuvu atsukite tris varžtus ir iš
žibinto bloko išimkite lemputės
laikiklį.

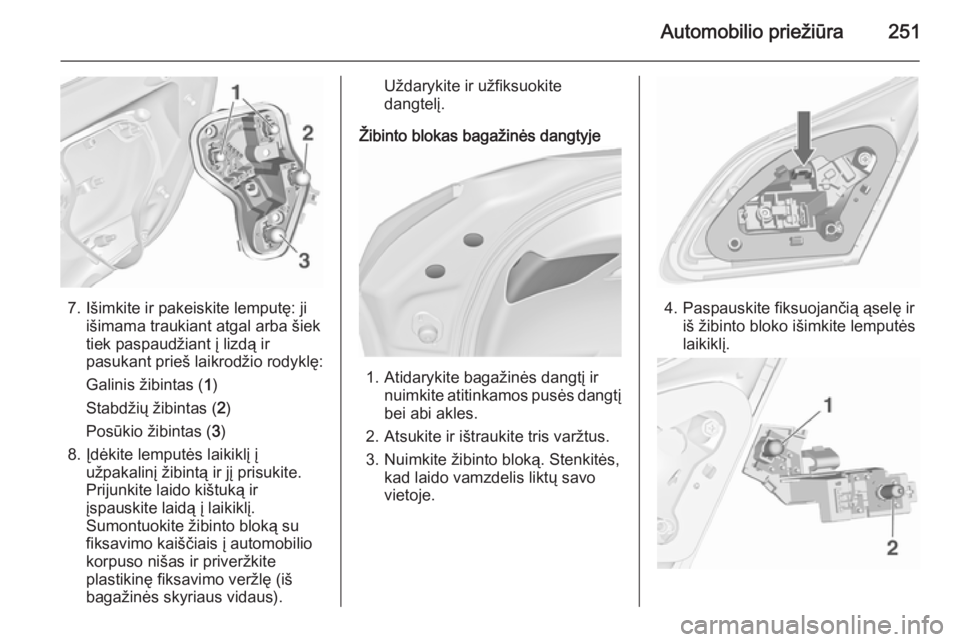

Automobilio priežiūra251
7. Išimkite ir pakeiskite lemputę: jiišimama traukiant atgal arba šiektiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę:
Galinis žibintas ( 1)
Stabdžių žibintas ( 2)
Posūkio žibintas ( 3)
8. Įdėkite lemputės laikiklį į užpakalinį žibintą ir jį prisukite.
Prijunkite laido kištuką ir
įspauskite laidą į laikiklį.
Sumontuokite žibinto bloką su
fiksavimo kaiščiais į automobilio
korpuso nišas ir priveržkite
plastikinę fiksavimo veržlę (iš
bagažinės skyriaus vidaus).
Uždarykite ir užfiksuokite
dangtelį.
Žibinto blokas bagažinės dangtyje
1. Atidarykite bagažinės dangtį ir nuimkite atitinkamos pusės dangtįbei abi akles.
2. Atsukite ir ištraukite tris varžtus.
3. Nuimkite žibinto bloką. Stenkitės, kad laido vamzdelis liktų savo
vietoje.
4. Paspauskite fiksuojančią ąselę ir iš žibinto bloko išimkite lemputės
laikiklį.

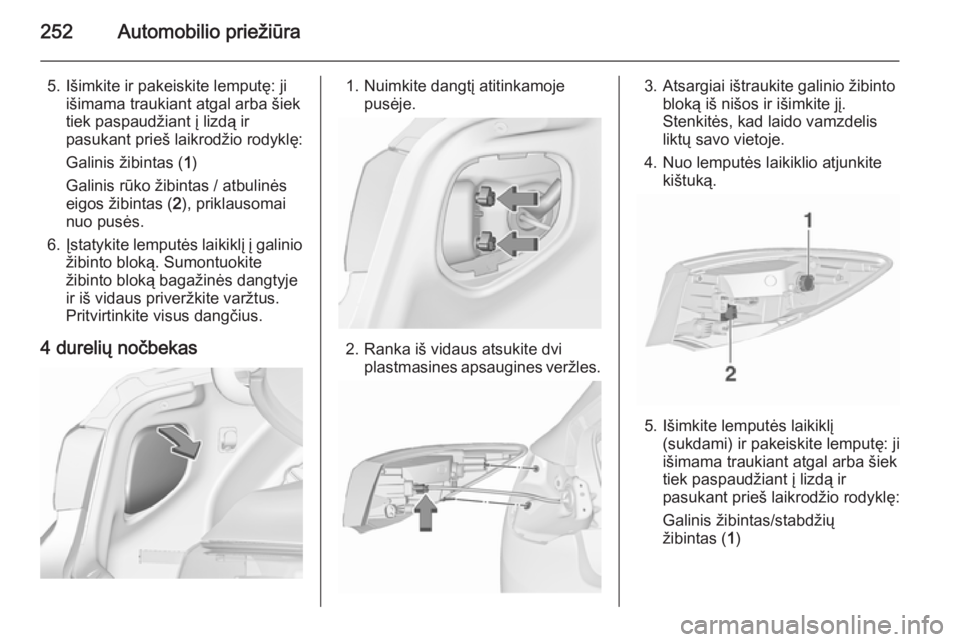

252Automobilio priežiūra
5. Išimkite ir pakeiskite lemputę: jiišimama traukiant atgal arba šiek
tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę:
Galinis žibintas ( 1)
Galinis rūko žibintas / atbulinės
eigos žibintas ( 2), priklausomai
nuo pusės.
6. Įstatykite lemputės laikiklį į galinio
žibinto bloką. Sumontuokite
žibinto bloką bagažinės dangtyje
ir iš vidaus priveržkite varžtus.
Pritvirtinkite visus dangčius.
4 durelių nočbekas1. Nuimkite dangtį atitinkamoje pusėje.
2. Ranka iš vidaus atsukite dviplastmasines apsaugines veržles.
3. Atsargiai ištraukite galinio žibinto bloką iš nišos ir išimkite jį.
Stenkitės, kad laido vamzdelis
liktų savo vietoje.
4. Nuo lemputės laikiklio atjunkite kištuką.
5. Išimkite lemputės laikiklį(sukdami) ir pakeiskite lemputę: jiišimama traukiant atgal arba šiek
tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę:
Galinis žibintas/stabdžių
žibintas ( 1)

Automobilio priežiūra253
Posūkio signalo lemputė (2)
6. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.Prijunkite laido kištuką.
Sumontuokite žibinto bloką su
fiksavimo kaiščiais į automobilio
korpuso nišas ir priveržkite
plastikines fiksavimo veržles (iš
bagažinės skyriaus vidaus).
Prijunkite dangtį.
Žibinto blokas bagažinės dangtyje
1. Atidarykite bagažinės dangtį ir nuimkite atitinkamos pusės
dangtį.
2. Išimkite lemputės laikiklį (sukdami) ir pakeiskite lemputę: jiišimama traukiant atgal arba šiek
tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę:
Galinis žibintas ( 1)
Galinis rūko žibintas / atbulinės
eigos žibintas ( 2), priklausomai
nuo pusės.
3. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
Prijunkite dangtį.
„Sports tourer“
1. Kairiojoje pusėje sulankstykite skydelį ir nuimkite.

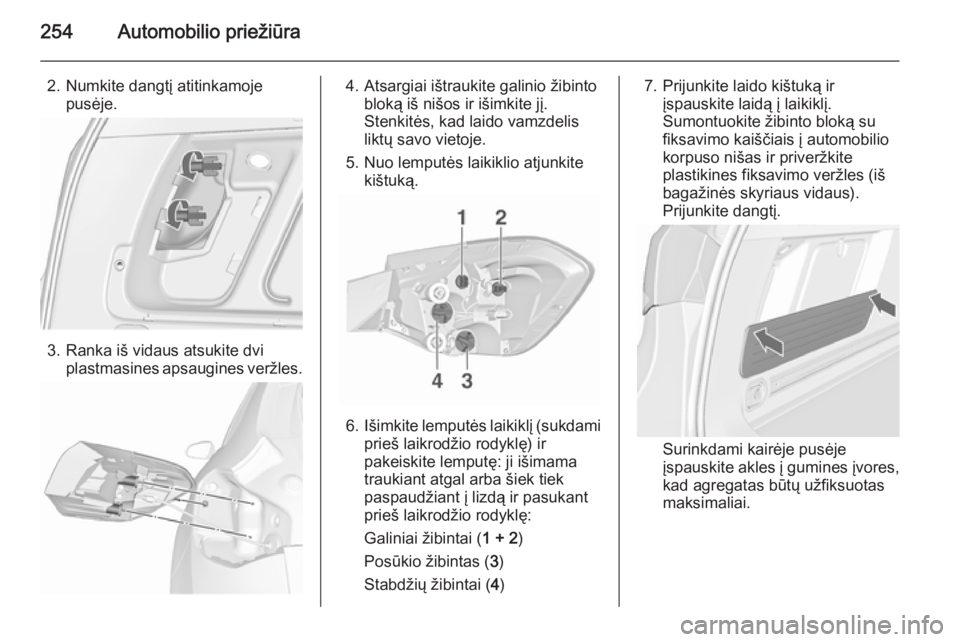

254Automobilio priežiūra
2. Numkite dangtį atitinkamojepusėje.
3. Ranka iš vidaus atsukite dviplastmasines apsaugines veržles.
4. Atsargiai ištraukite galinio žibinto bloką iš nišos ir išimkite jį.
Stenkitės, kad laido vamzdelis
liktų savo vietoje.
5. Nuo lemputės laikiklio atjunkite kištuką.
6.Išimkite lemputės laikiklį (sukdami
prieš laikrodžio rodyklę) ir
pakeiskite lemputę: ji išimama
traukiant atgal arba šiek tiek paspaudžiant į lizdą ir pasukant
prieš laikrodžio rodyklę:
Galiniai žibintai ( 1 + 2)
Posūkio žibintas ( 3)
Stabdžių žibintai ( 4)
7. Prijunkite laido kištuką ir
įspauskite laidą į laikiklį.
Sumontuokite žibinto bloką su
fiksavimo kaiščiais į automobilio
korpuso nišas ir priveržkite
plastikines fiksavimo veržles (iš
bagažinės skyriaus vidaus).
Prijunkite dangtį.
Surinkdami kairėje pusėje
įspauskite akles į gumines įvores, kad agregatas būtų užfiksuotas
maksimaliai.

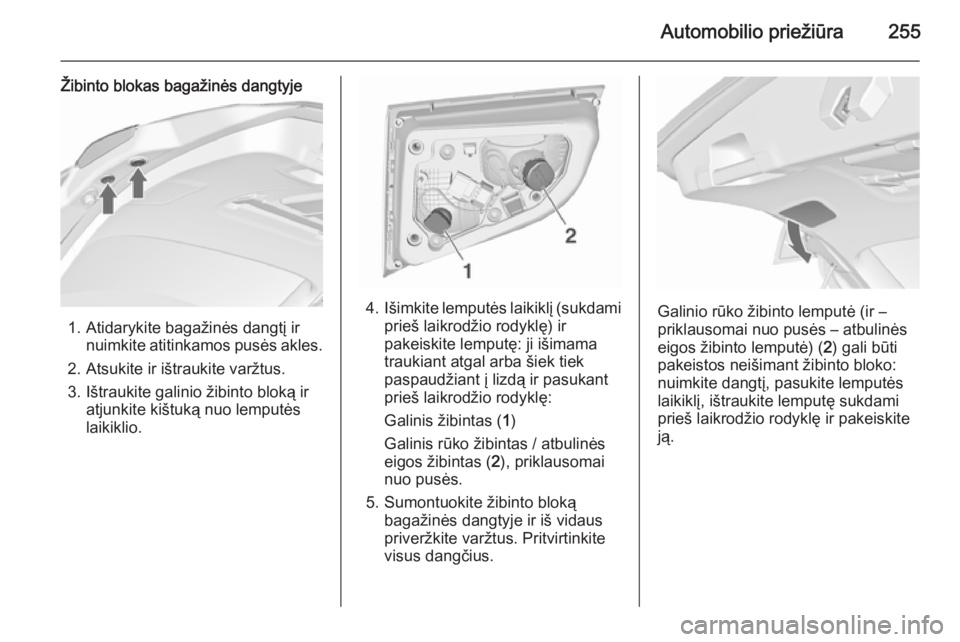

Automobilio priežiūra255
Žibinto blokas bagažinės dangtyje
1. Atidarykite bagažinės dangtį irnuimkite atitinkamos pusės akles.
2. Atsukite ir ištraukite varžtus.
3. Ištraukite galinio žibinto bloką ir atjunkite kištuką nuo lemputės
laikiklio.
4. Išimkite lemputės laikiklį (sukdami
prieš laikrodžio rodyklę) ir
pakeiskite lemputę: ji išimama
traukiant atgal arba šiek tiek paspaudžiant į lizdą ir pasukant
prieš laikrodžio rodyklę:
Galinis žibintas ( 1)
Galinis rūko žibintas / atbulinės
eigos žibintas ( 2), priklausomai
nuo pusės.
5. Sumontuokite žibinto bloką bagažinės dangtyje ir iš vidaus
priveržkite varžtus. Pritvirtinkite
visus dangčius.Galinio rūko žibinto lemputė (ir –
priklausomai nuo pusės – atbulinės
eigos žibinto lemputė) ( 2) gali būti
pakeistos neišimant žibinto bloko:
nuimkite dangtį, pasukite lemputės
laikiklį, ištraukite lemputę sukdami
prieš laikrodžio rodyklę ir pakeiskite
ją.

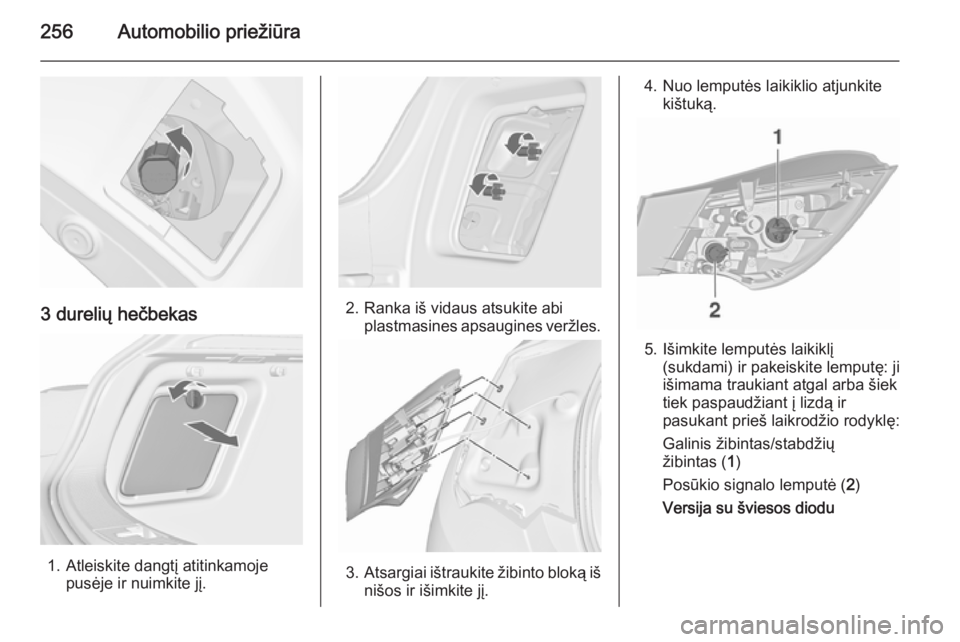

256Automobilio priežiūra
3 durelių hečbekas
1. Atleiskite dangtį atitinkamojepusėje ir nuimkite jį.
2. Ranka iš vidaus atsukite abiplastmasines apsaugines veržles.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.
4. Nuo lemputės laikiklio atjunkite kištuką.
5. Išimkite lemputės laikiklį(sukdami) ir pakeiskite lemputę: jiišimama traukiant atgal arba šiek
tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę:
Galinis žibintas/stabdžių
žibintas ( 1)
Posūkio signalo lemputė ( 2)
Versija su šviesos diodu

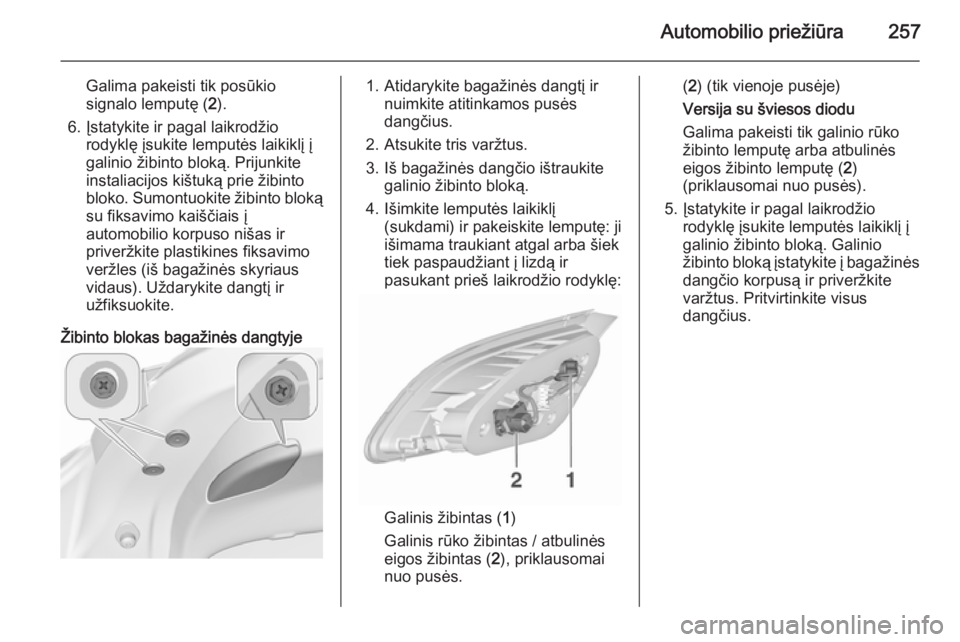

Automobilio priežiūra257
Galima pakeisti tik posūkio
signalo lemputę ( 2).
6. Įstatykite ir pagal laikrodžio rodyklę įsukite lemputės laikiklį į
galinio žibinto bloką. Prijunkite
instaliacijos kištuką prie žibinto bloko. Sumontuokite žibinto bloką su fiksavimo kaiščiais į
automobilio korpuso nišas ir
priveržkite plastikines fiksavimo
veržles (iš bagažinės skyriaus
vidaus). Uždarykite dangtį ir
užfiksuokite.
Žibinto blokas bagažinės dangtyje1. Atidarykite bagažinės dangtį ir nuimkite atitinkamos pusės
dangčius.
2. Atsukite tris varžtus.
3. Iš bagažinės dangčio ištraukite galinio žibinto bloką.
4. Išimkite lemputės laikiklį (sukdami) ir pakeiskite lemputę: jiišimama traukiant atgal arba šiek
tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę:
Galinis žibintas ( 1)
Galinis rūko žibintas / atbulinės
eigos žibintas ( 2), priklausomai
nuo pusės.
( 2 ) (tik vienoje pusėje)
Versija su šviesos diodu
Galima pakeisti tik galinio rūko
žibinto lemputę arba atbulinės
eigos žibinto lemputę ( 2)
(priklausomai nuo pusės).
5. Įstatykite ir pagal laikrodžio rodyklę įsukite lemputės laikiklį į
galinio žibinto bloką. Galinio
žibinto bloką įstatykite į bagažinės dangčio korpusą ir priveržkite
varžtus. Pritvirtinkite visus
dangčius.

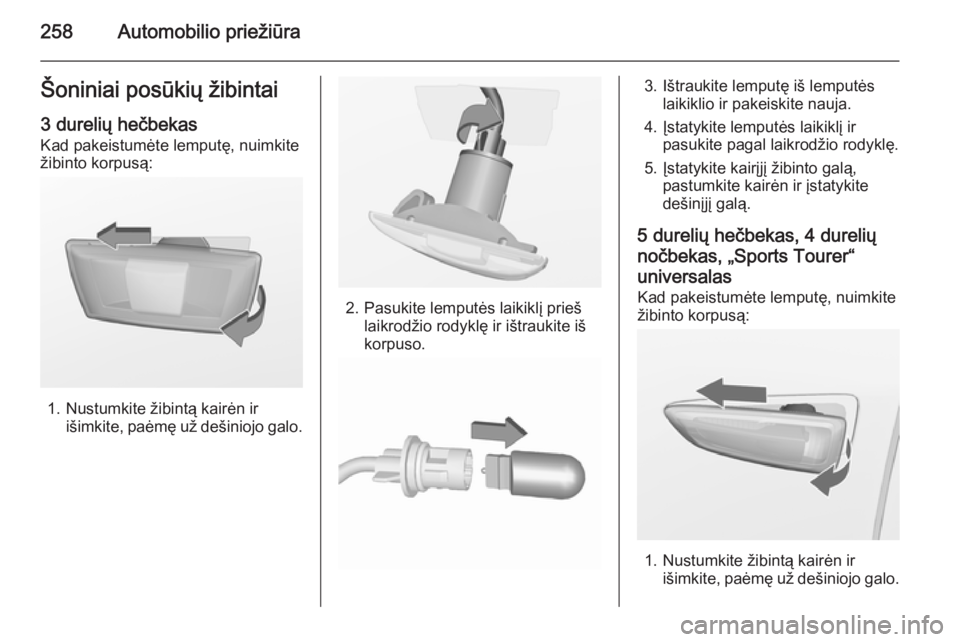

258Automobilio priežiūraŠoniniai posūkių žibintai3 durelių hečbekas
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nustumkite žibintą kairėn ir išimkite, paėmę už dešiniojo galo.
2. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
5 durelių hečbekas, 4 durelių nočbekas, „Sports Tourer“
universalas
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nustumkite žibintą kairėn ir išimkite, paėmę už dešiniojo galo.
