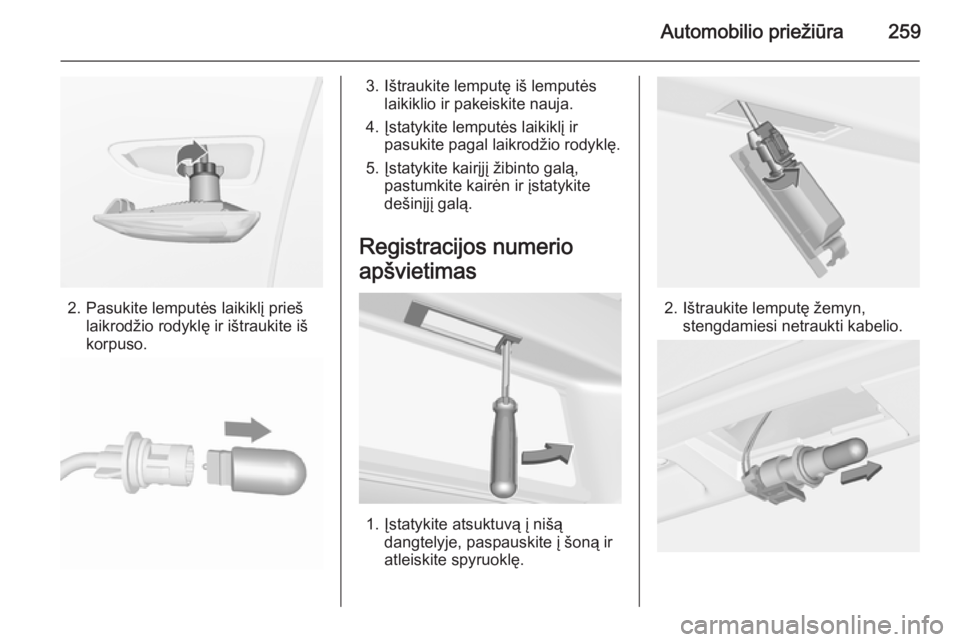

Automobilio priežiūra259
2. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio
apšvietimas
1. Įstatykite atsuktuvą į nišą dangtelyje, paspauskite į šoną ir
atleiskite spyruoklę.
2. Ištraukite lemputę žemyn, stengdamiesi netraukti kabelio.

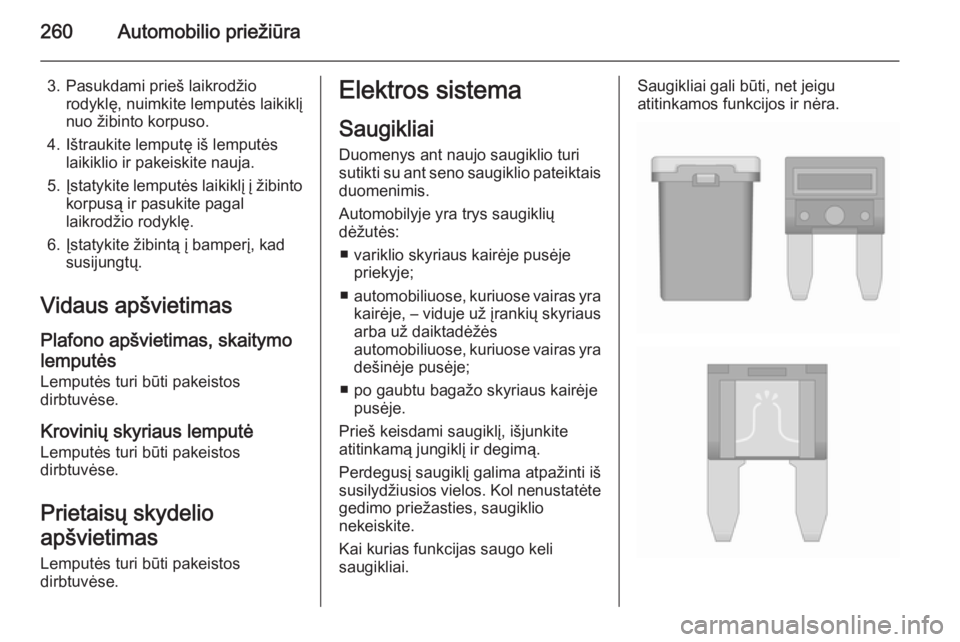

260Automobilio priežiūra
3. Pasukdami prieš laikrodžiorodyklę, nuimkite lemputės laikiklį
nuo žibinto korpuso.
4. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį, kad susijungtų.
Vidaus apšvietimas
Plafono apšvietimas, skaitymo
lemputės Lemputės turi būti pakeistosdirbtuvėse.
Krovinių skyriaus lemputė
Lemputės turi būti pakeistos
dirbtuvėse.
Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
■ variklio skyriaus kairėje pusėje priekyje;
■ automobiliuose, kuriuose vairas yra
kairėje, – viduje už įrankių skyriaus
arba už daiktadėžės
automobiliuose, kuriuose vairas yra dešinėje pusėje;
■ po gaubtu bagažo skyriaus kairėje pusėje.
Prieš keisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte
gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.

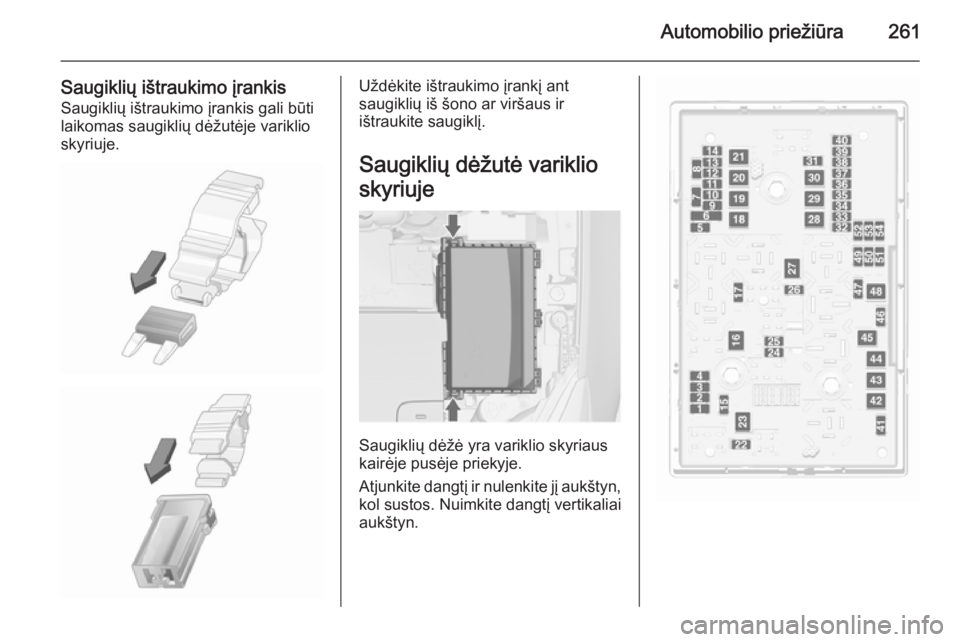

Automobilio priežiūra261
Saugiklių ištraukimo įrankisSaugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nulenkite jį aukštyn, kol sustos. Nuimkite dangtį vertikaliai
aukštyn.

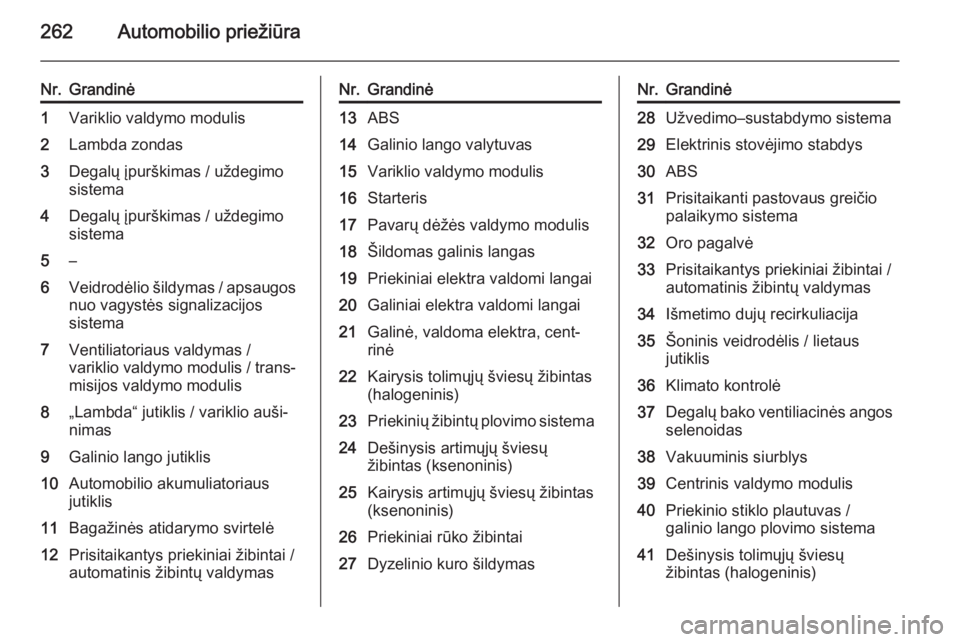

262Automobilio priežiūra
Nr.Grandinė1Variklio valdymo modulis2Lambda zondas3Degalų įpurškimas / uždegimo
sistema4Degalų įpurškimas / uždegimo
sistema5–6Veidrodėlio šildymas / apsaugos nuo vagystės signalizacijos
sistema7Ventiliatoriaus valdymas /
variklio valdymo modulis / trans‐
misijos valdymo modulis8„Lambda“ jutiklis / variklio auši‐
nimas9Galinio lango jutiklis10Automobilio akumuliatoriaus
jutiklis11Bagažinės atidarymo svirtelė12Prisitaikantys priekiniai žibintai /
automatinis žibintų valdymasNr.Grandinė13ABS14Galinio lango valytuvas15Variklio valdymo modulis16Starteris17Pavarų dėžės valdymo modulis18Šildomas galinis langas19Priekiniai elektra valdomi langai20Galiniai elektra valdomi langai21Galinė, valdoma elektra, cent‐
rinė22Kairysis tolimųjų šviesų žibintas
(halogeninis)23Priekinių žibintų plovimo sistema24Dešinysis artimųjų šviesų
žibintas (ksenoninis)25Kairysis artimųjų šviesų žibintas
(ksenoninis)26Priekiniai rūko žibintai27Dyzelinio kuro šildymasNr.Grandinė28Užvedimo–sustabdymo sistema29Elektrinis stovėjimo stabdys30ABS31Prisitaikanti pastovaus greičio
palaikymo sistema32Oro pagalvė33Prisitaikantys priekiniai žibintai /
automatinis žibintų valdymas34Išmetimo dujų recirkuliacija35Šoninis veidrodėlis / lietaus
jutiklis36Klimato kontrolė37Degalų bako ventiliacinės angos selenoidas38Vakuuminis siurblys39Centrinis valdymo modulis40Priekinio stiklo plautuvas /
galinio lango plovimo sistema41Dešinysis tolimųjų šviesų
žibintas (halogeninis)

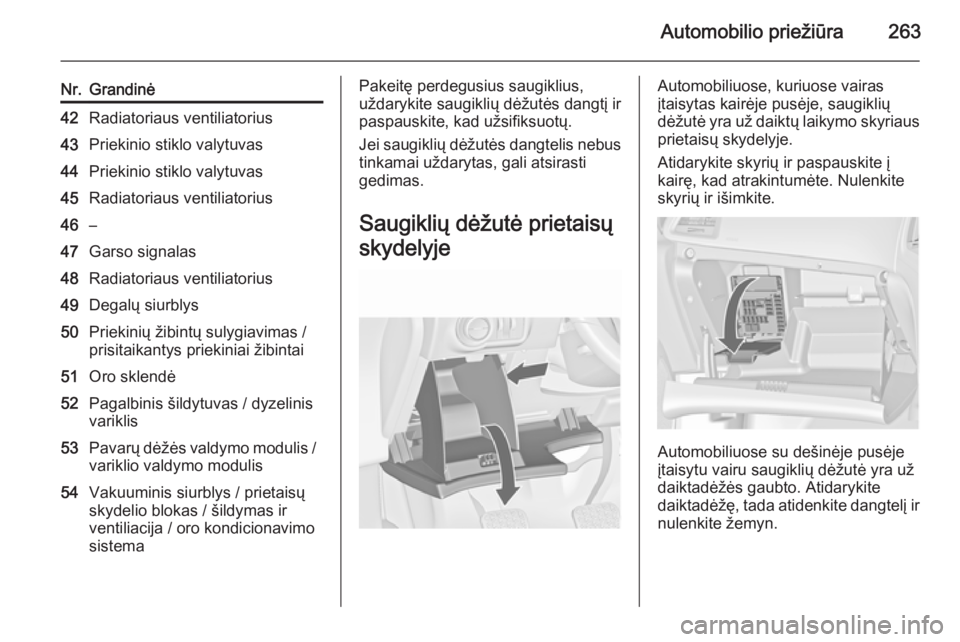

Automobilio priežiūra263
Nr.Grandinė42Radiatoriaus ventiliatorius43Priekinio stiklo valytuvas44Priekinio stiklo valytuvas45Radiatoriaus ventiliatorius46–47Garso signalas48Radiatoriaus ventiliatorius49Degalų siurblys50Priekinių žibintų sulygiavimas /
prisitaikantys priekiniai žibintai51Oro sklendė52Pagalbinis šildytuvas / dyzelinis
variklis53Pavarų dėžės valdymo modulis /
variklio valdymo modulis54Vakuuminis siurblys / prietaisų
skydelio blokas / šildymas ir
ventiliacija / oro kondicionavimo
sistemaPakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų
skydelyjeAutomobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už daiktų laikymo skyriaus prietaisų skydelyje.
Atidarykite skyrių ir paspauskite į
kairę, kad atrakintumėte. Nulenkite
skyrių ir išimkite.
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę, tada atidenkite dangtelį ir
nulenkite žemyn.

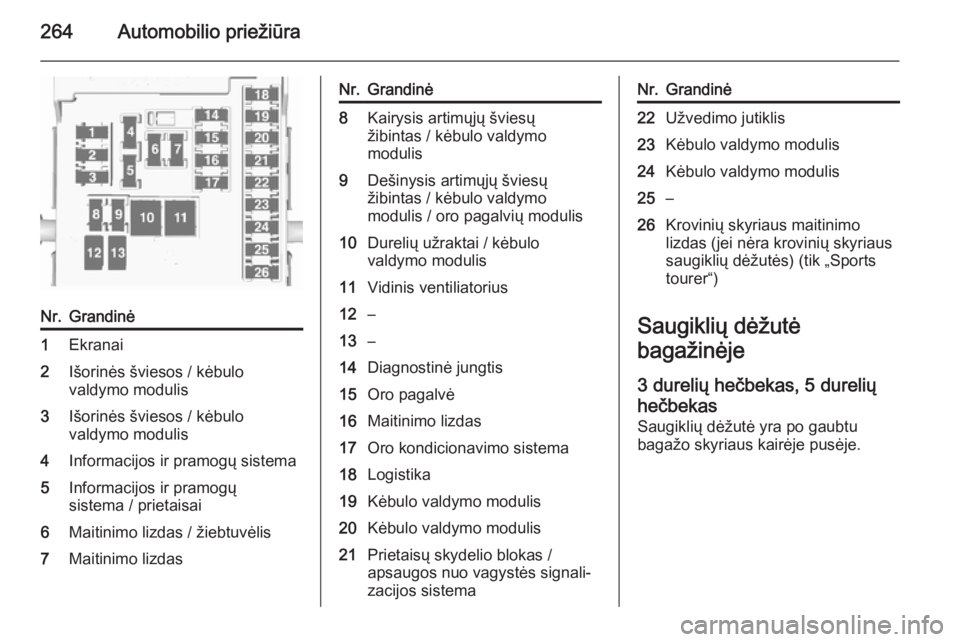

264Automobilio priežiūra
Nr.Grandinė1Ekranai2Išorinės šviesos / kėbulo
valdymo modulis3Išorinės šviesos / kėbulo
valdymo modulis4Informacijos ir pramogų sistema5Informacijos ir pramogų
sistema / prietaisai6Maitinimo lizdas / žiebtuvėlis7Maitinimo lizdasNr.Grandinė8Kairysis artimųjų šviesų
žibintas / kėbulo valdymo
modulis9Dešinysis artimųjų šviesų
žibintas / kėbulo valdymo
modulis / oro pagalvių modulis10Durelių užraktai / kėbulo
valdymo modulis11Vidinis ventiliatorius12–13–14Diagnostinė jungtis15Oro pagalvė16Maitinimo lizdas17Oro kondicionavimo sistema18Logistika19Kėbulo valdymo modulis20Kėbulo valdymo modulis21Prietaisų skydelio blokas /
apsaugos nuo vagystės signali‐
zacijos sistemaNr.Grandinė22Užvedimo jutiklis23Kėbulo valdymo modulis24Kėbulo valdymo modulis25–26Krovinių skyriaus maitinimo
lizdas (jei nėra krovinių skyriaus
saugiklių dėžutės) (tik „Sports
tourer“)
Saugiklių dėžutė
bagažinėje
3 durelių hečbekas, 5 durelių
hečbekas
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.

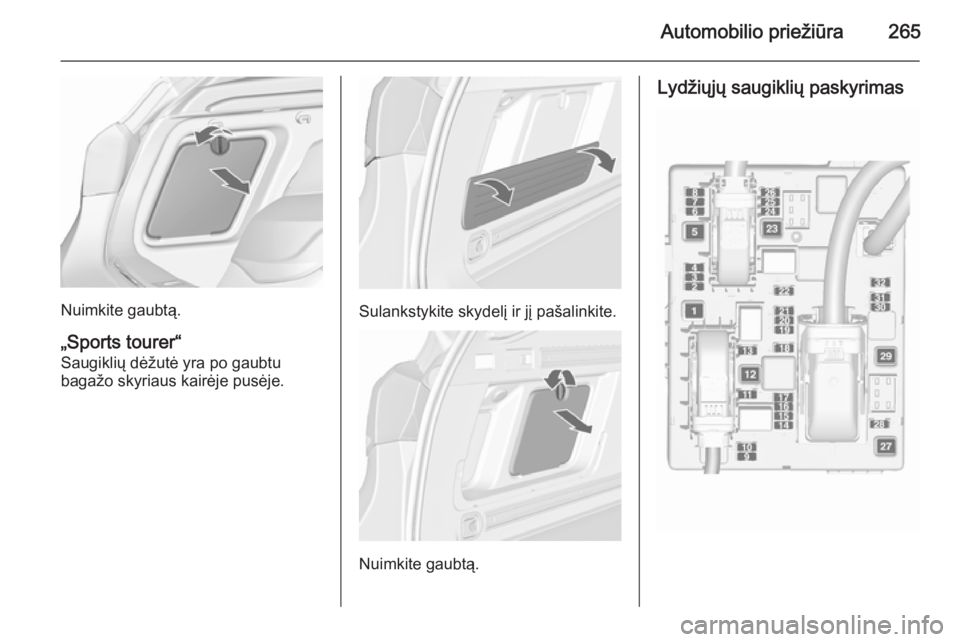

Automobilio priežiūra265
Nuimkite gaubtą.„Sports tourer“
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.Sulankstykite skydelį ir jį pašalinkite.
Nuimkite gaubtą.
Lydžiųjų saugiklių paskyrimas

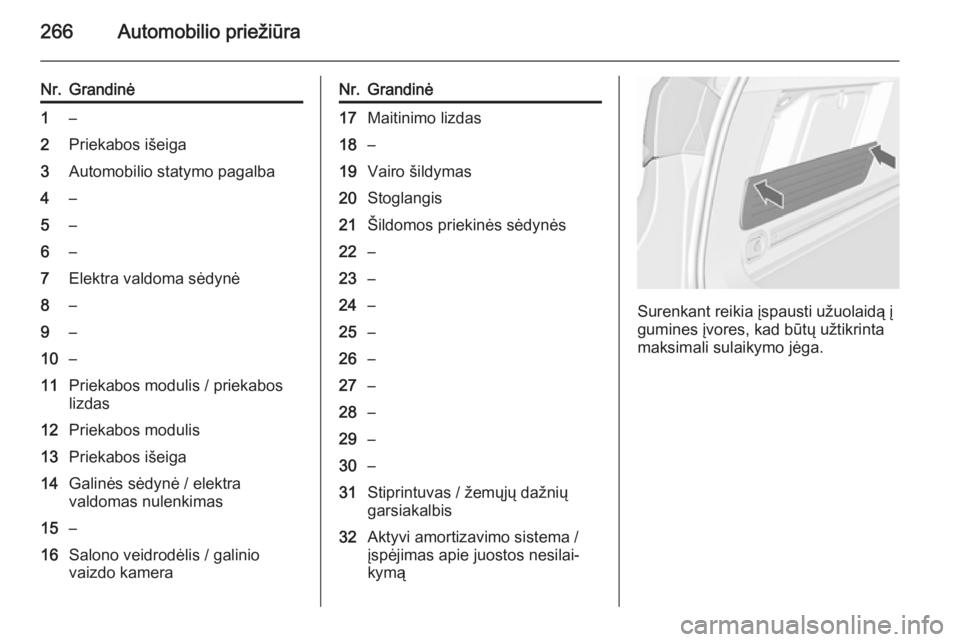

266Automobilio priežiūra
Nr.Grandinė1–2Priekabos išeiga3Automobilio statymo pagalba4–5–6–7Elektra valdoma sėdynė8–9–10–11Priekabos modulis / priekabos
lizdas12Priekabos modulis13Priekabos išeiga14Galinės sėdynė / elektra
valdomas nulenkimas15–16Salono veidrodėlis / galinio
vaizdo kameraNr.Grandinė17Maitinimo lizdas18–19Vairo šildymas20Stoglangis21Šildomos priekinės sėdynės22–23–24–25–26–27–28–29–30–31Stiprintuvas / žemųjų dažnių
garsiakalbis32Aktyvi amortizavimo sistema /
įspėjimas apie juostos nesilai‐
kymą
Surenkant reikia įspausti užuolaidą į
gumines įvores, kad būtų užtikrinta
maksimali sulaikymo jėga.

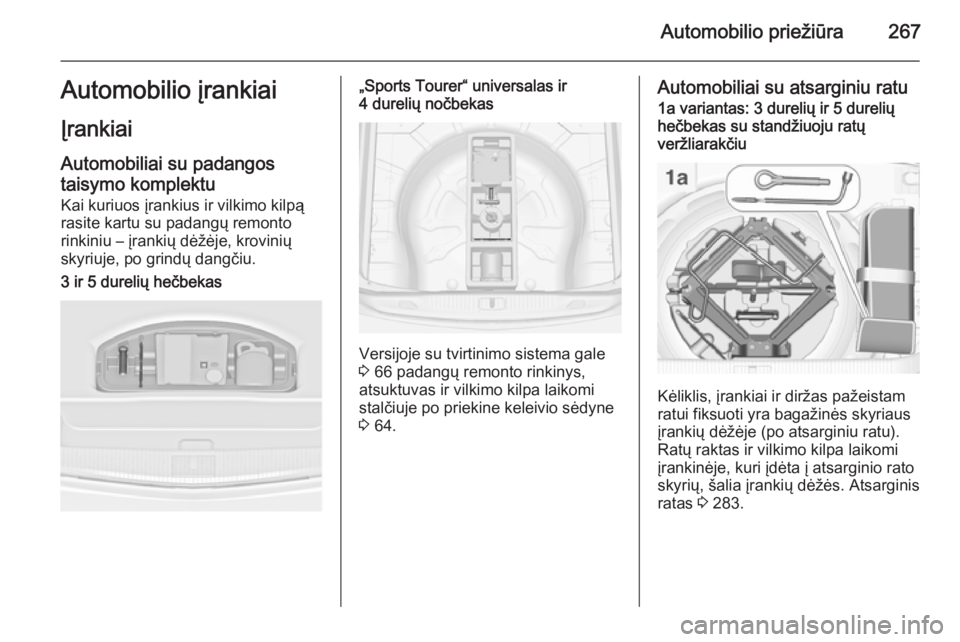

Automobilio priežiūra267Automobilio įrankiai
Įrankiai Automobiliai su padangos
taisymo komplektu
Kai kuriuos įrankius ir vilkimo kilpą
rasite kartu su padangų remonto
rinkiniu – įrankių dėžėje, krovinių
skyriuje, po grindų dangčiu.3 ir 5 durelių hečbekas„Sports Tourer“ universalas ir
4 durelių nočbekas
Versijoje su tvirtinimo sistema gale
3 66 padangų remonto rinkinys,
atsuktuvas ir vilkimo kilpa laikomi
stalčiuje po priekine keleivio sėdyne
3 64.
Automobiliai su atsarginiu ratu1a variantas: 3 durelių ir 5 durelių
hečbekas su standžiuoju ratų
veržliarakčiu
Kėliklis, įrankiai ir diržas pažeistam
ratui fiksuoti yra bagažinės skyriaus
įrankių dėžėje (po atsarginiu ratu).
Ratų raktas ir vilkimo kilpa laikomi
įrankinėje, kuri įdėta į atsarginio rato
skyrių, šalia įrankių dėžės. Atsarginis
ratas 3 283.

268Automobilio priežiūra

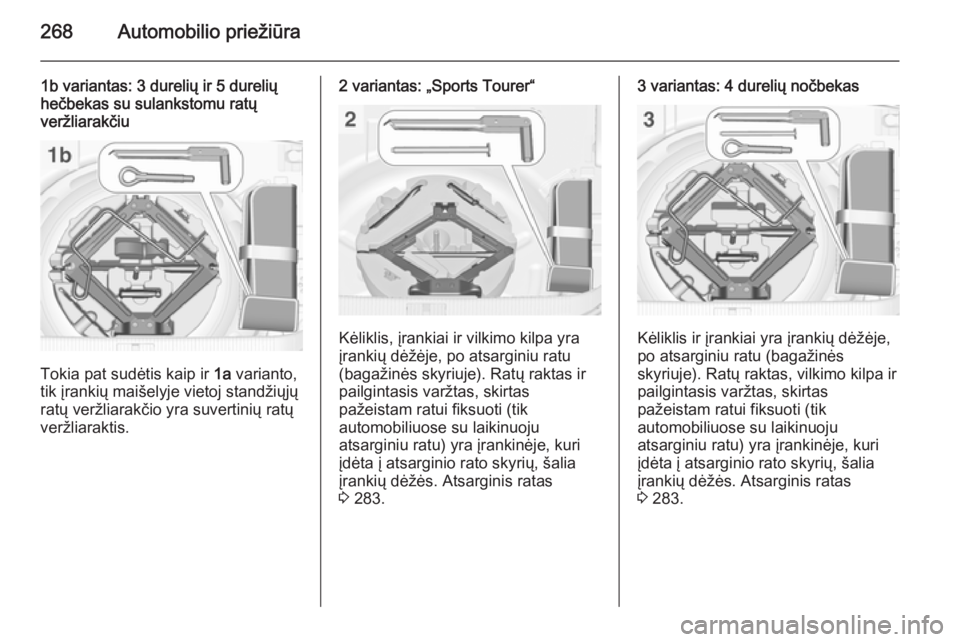

1b variantas: 3 durelių ir 5 dureliųhečbekas su sulankstomu ratų
veržliarakčiu
Tokia pat sudėtis kaip ir 1a varianto,
tik įrankių maišelyje vietoj standžiųjų
ratų veržliarakčio yra suvertinių ratų
veržliaraktis.
2 variantas: „Sports Tourer“
Kėliklis, įrankiai ir vilkimo kilpa yra
įrankių dėžėje, po atsarginiu ratu (bagažinės skyriuje). Ratų raktas ir
pailgintasis varžtas, skirtas
pažeistam ratui fiksuoti (tik
automobiliuose su laikinuoju
atsarginiu ratu) yra įrankinėje, kuri
įdėta į atsarginio rato skyrių, šalia
įrankių dėžės. Atsarginis ratas
3 283.
3 variantas: 4 durelių nočbekas
Kėliklis ir įrankiai yra įrankių dėžėje,
po atsarginiu ratu (bagažinės
skyriuje). Ratų raktas, vilkimo kilpa ir
pailgintasis varžtas, skirtas
pažeistam ratui fiksuoti (tik
automobiliuose su laikinuoju
atsarginiu ratu) yra įrankinėje, kuri
įdėta į atsarginio rato skyrių, šalia
įrankių dėžės. Atsarginis ratas
3 283.
