Instrumente, Bedienelemente129
50 km an. Gefüllte Segmente zei‐
gen den Kraftstoffverbrauch in 5-
km-Schritten und den Einfluss von
Gelände und Fahrverhalten auf den
Kraftstoffverbrauch.

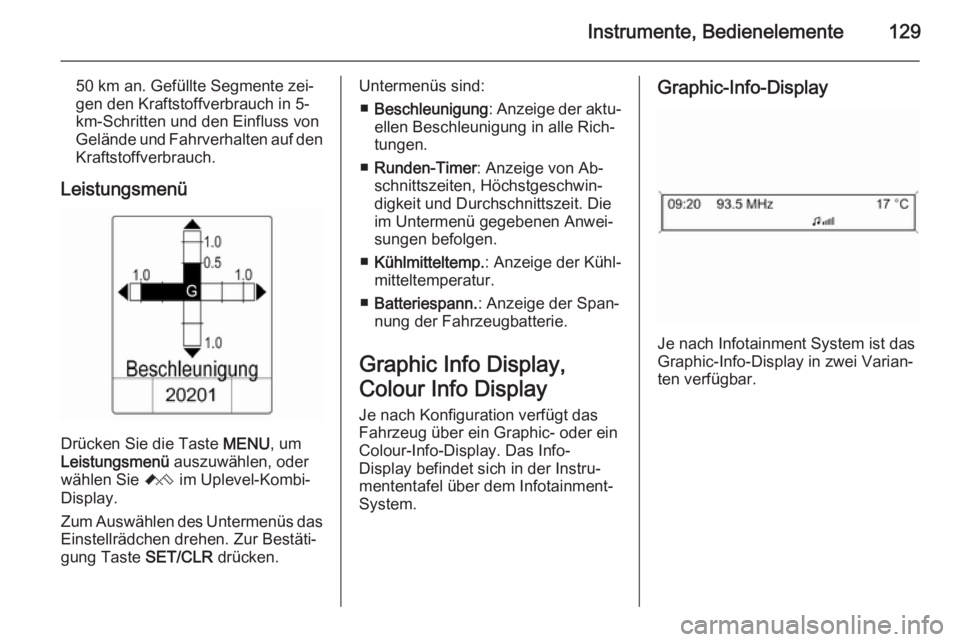

Leistungsmenü
Drücken Sie die Taste MENU, um
Leistungsmenü auszuwählen, oder
wählen Sie C im Uplevel-Kombi-
Display.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zur Bestäti‐
gung Taste SET/CLR drücken.
Untermenüs sind:
■ Beschleunigung : Anzeige der aktu‐
ellen Beschleunigung in alle Rich‐ tungen.
■ Runden-Timer : Anzeige von Ab‐
schnittszeiten, Höchstgeschwin‐
digkeit und Durchschnittszeit. Die
im Untermenü gegebenen Anwei‐
sungen befolgen.
■ Kühlmitteltemp. : Anzeige der Kühl‐
mitteltemperatur.
■ Batteriespann. : Anzeige der Span‐
nung der Fahrzeugbatterie.
Graphic Info Display,
Colour Info Display
Je nach Konfiguration verfügt das
Fahrzeug über ein Graphic- oder ein
Colour-Info-Display. Das Info-
Display befindet sich in der Instru‐
mententafel über dem Infotainment-
System.Graphic-Info-Display
Je nach Infotainment System ist das
Graphic-Info-Display in zwei Varian‐
ten verfügbar.

130Instrumente, Bedienelemente

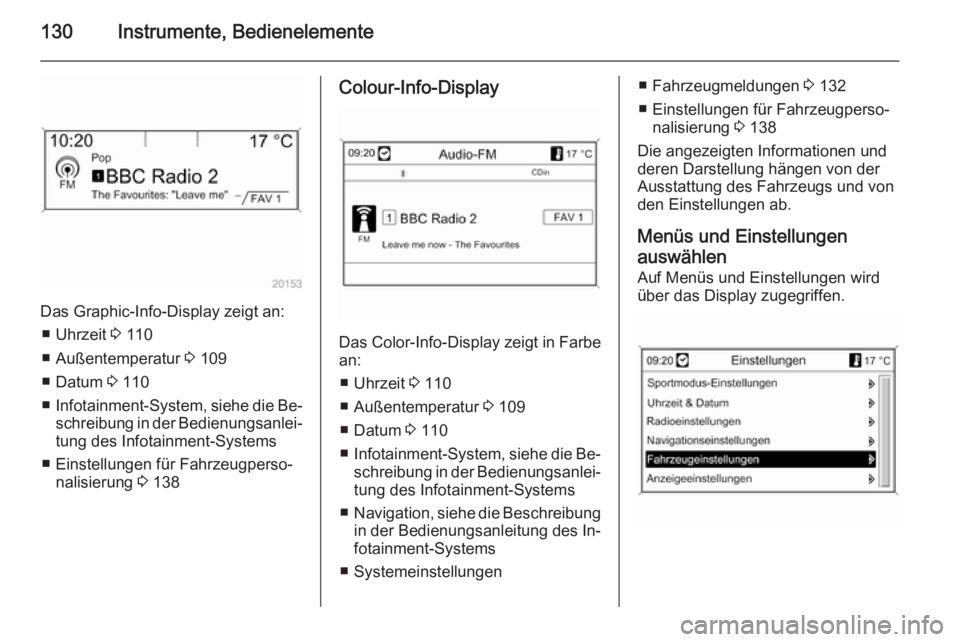

Das Graphic-Info-Display zeigt an:■ Uhrzeit 3 110
■ Außentemperatur 3 109
■ Datum 3 110
■ Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐
tung des Infotainment-Systems
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 138
Colour-Info-Display
Das Color-Info-Display zeigt in Farbe
an:
■ Uhrzeit 3 110
■ Außentemperatur 3 109
■ Datum 3 110
■ Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐ tung des Infotainment-Systems
■ Navigation, siehe die Beschreibung
in der Bedienungsanleitung des In‐ fotainment-Systems
■ Systemeinstellungen
■ Fahrzeugmeldungen 3 132
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 138
Die angezeigten Informationen und
deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.

Instrumente, Bedienelemente131

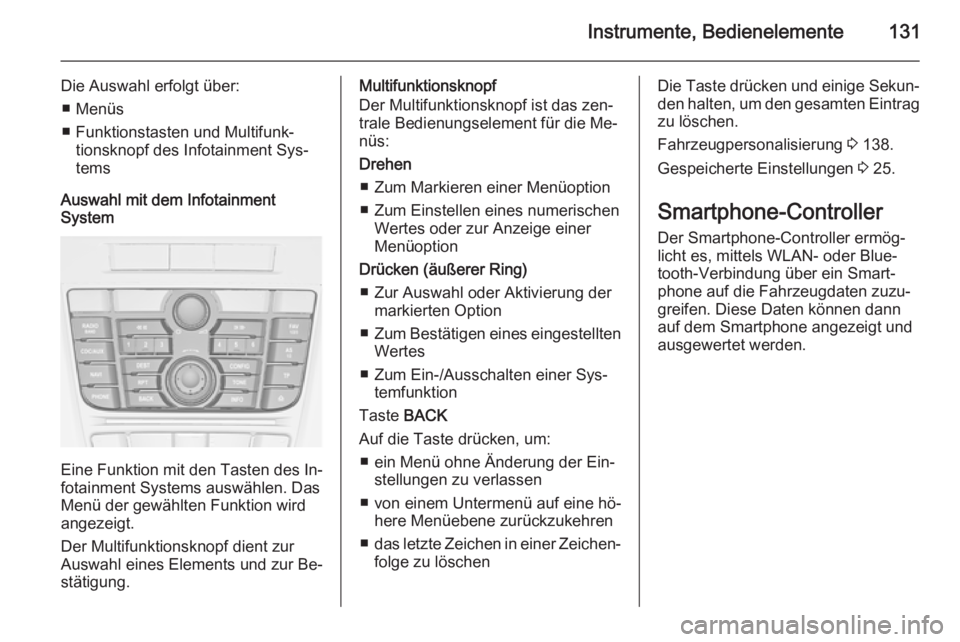

Die Auswahl erfolgt über:■ Menüs
■ Funktionstasten und Multifunk‐ tionsknopf des Infotainment Sys‐
tems
Auswahl mit dem Infotainment
System
Eine Funktion mit den Tasten des In‐
fotainment Systems auswählen. Das Menü der gewählten Funktion wird
angezeigt.
Der Multifunktionsknopf dient zur
Auswahl eines Elements und zur Be‐
stätigung.
Multifunktionsknopf
Der Multifunktionsknopf ist das zen‐
trale Bedienungselement für die Me‐
nüs:
Drehen ■ Zum Markieren einer Menüoption
■ Zum Einstellen eines numerischen Wertes oder zur Anzeige einer
Menüoption
Drücken (äußerer Ring) ■ Zur Auswahl oder Aktivierung der markierten Option
■ Zum Bestätigen eines eingestellten
Wertes
■ Zum Ein-/Ausschalten einer Sys‐ temfunktion
Taste BACK
Auf die Taste drücken, um: ■ ein Menü ohne Änderung der Ein‐ stellungen zu verlassen
■ von einem Untermenü auf eine hö‐ here Menüebene zurückzukehren
■ das letzte Zeichen in einer Zeichen‐
folge zu löschenDie Taste drücken und einige Sekun‐
den halten, um den gesamten Eintrag zu löschen.
Fahrzeugpersonalisierung 3 138.
Gespeicherte Einstellungen 3 25.
Smartphone-Controller Der Smartphone-Controller ermög‐
licht es, mittels WLAN- oder Blue‐
tooth-Verbindung über ein Smart‐
phone auf die Fahrzeugdaten zuzu‐
greifen. Diese Daten können dann
auf dem Smartphone angezeigt und
ausgewertet werden.

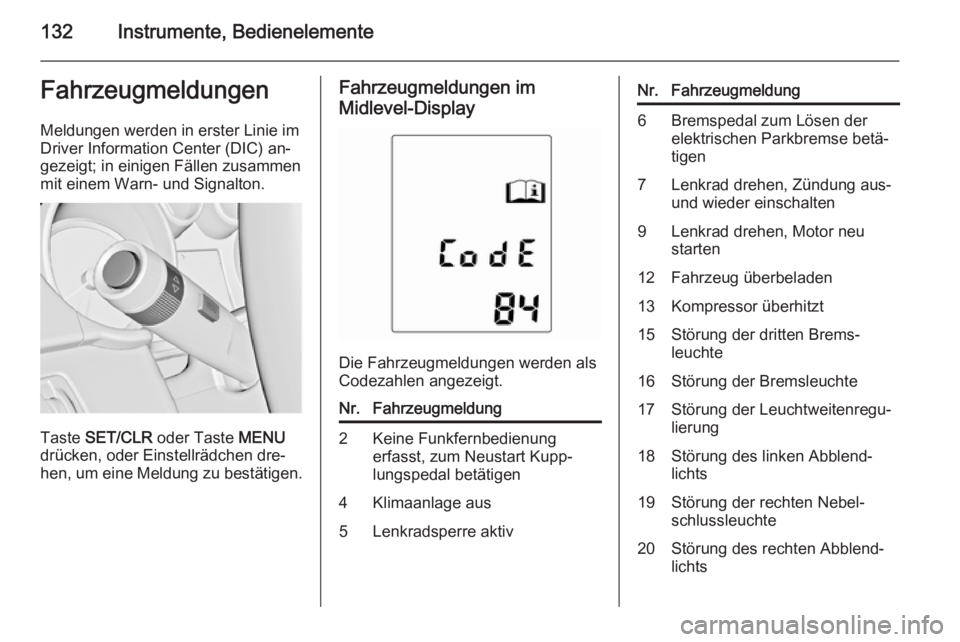

132Instrumente, BedienelementeFahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center (DIC) an‐
gezeigt; in einigen Fällen zusammen
mit einem Warn- und Signalton.
Taste SET/CLR oder Taste MENU
drücken, oder Einstellrädchen dre‐
hen, um eine Meldung zu bestätigen.
Fahrzeugmeldungen im
Midlevel-Display
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung2Keine Funkfernbedienung
erfasst, zum Neustart Kupp‐
lungspedal betätigen4Klimaanlage aus5Lenkradsperre aktivNr.Fahrzeugmeldung6Bremspedal zum Lösen der
elektrischen Parkbremse betä‐
tigen7Lenkrad drehen, Zündung aus-
und wieder einschalten9Lenkrad drehen, Motor neu
starten12Fahrzeug überbeladen13Kompressor überhitzt15Störung der dritten Brems‐
leuchte16Störung der Bremsleuchte17Störung der Leuchtweitenregu‐
lierung18Störung des linken Abblend‐
lichts19Störung der rechten Nebel‐
schlussleuchte20Störung des rechten Abblend‐
lichts

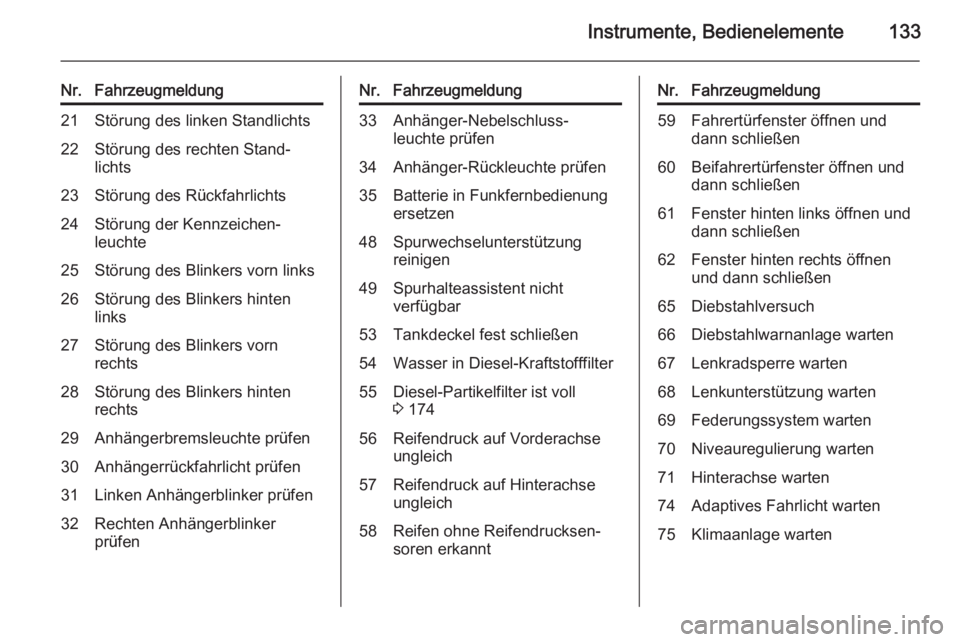

Instrumente, Bedienelemente133
Nr.Fahrzeugmeldung21Störung des linken Standlichts22Störung des rechten Stand‐
lichts23Störung des Rückfahrlichts24Störung der Kennzeichen‐
leuchte25Störung des Blinkers vorn links26Störung des Blinkers hinten
links27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts29Anhängerbremsleuchte prüfen30Anhängerrückfahrlicht prüfen31Linken Anhängerblinker prüfen32Rechten Anhängerblinker
prüfenNr.Fahrzeugmeldung33Anhänger-Nebelschluss‐
leuchte prüfen34Anhänger-Rückleuchte prüfen35Batterie in Funkfernbedienung
ersetzen48Spurwechselunterstützung
reinigen49Spurhalteassistent nicht
verfügbar53Tankdeckel fest schließen54Wasser in Diesel-Kraftstofffilter55Diesel-Partikelfilter ist voll
3 17456Reifendruck auf Vorderachse
ungleich57Reifendruck auf Hinterachse
ungleich58Reifen ohne Reifendrucksen‐ soren erkanntNr.Fahrzeugmeldung59Fahrertürfenster öffnen und
dann schließen60Beifahrertürfenster öffnen und
dann schließen61Fenster hinten links öffnen und
dann schließen62Fenster hinten rechts öffnen
und dann schließen65Diebstahlversuch66Diebstahlwarnanlage warten67Lenkradsperre warten68Lenkunterstützung warten69Federungssystem warten70Niveauregulierung warten71Hinterachse warten74Adaptives Fahrlicht warten75Klimaanlage warten

134Instrumente, Bedienelemente

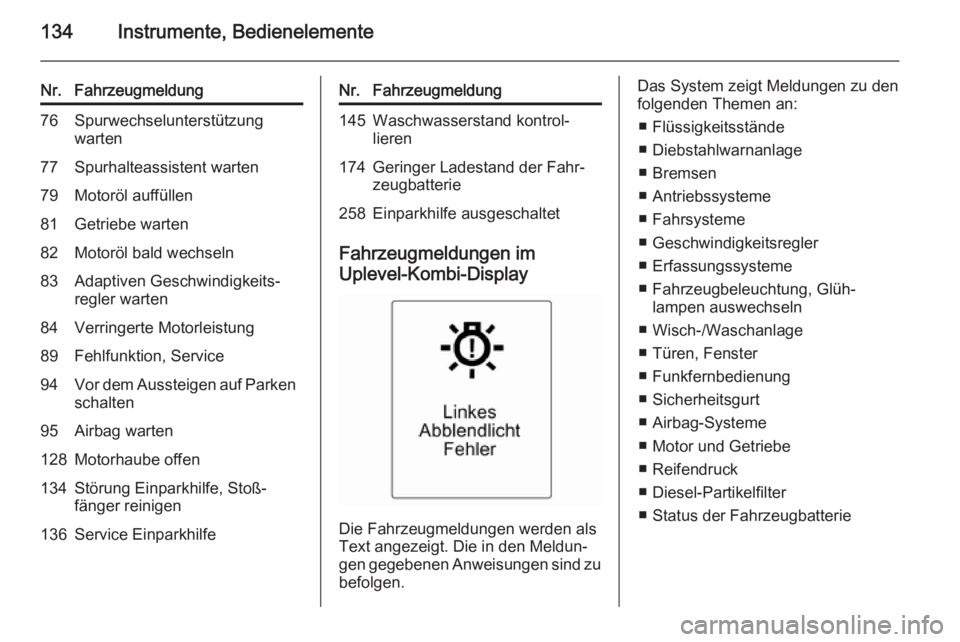

Nr.Fahrzeugmeldung76Spurwechselunterstützung
warten77Spurhalteassistent warten79Motoröl auffüllen81Getriebe warten82Motoröl bald wechseln83Adaptiven Geschwindigkeits‐
regler warten84Verringerte Motorleistung89Fehlfunktion, Service94Vor dem Aussteigen auf Parken schalten95Airbag warten128Motorhaube offen134Störung Einparkhilfe, Stoß‐
fänger reinigen136Service EinparkhilfeNr.Fahrzeugmeldung145Waschwasserstand kontrol‐
lieren174Geringer Ladestand der Fahr‐
zeugbatterie258Einparkhilfe ausgeschaltet
Fahrzeugmeldungen im
Uplevel-Kombi-Display
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Das System zeigt Meldungen zu den folgenden Themen an:
■ Flüssigkeitsstände
■ Diebstahlwarnanlage
■ Bremsen
■ Antriebssysteme
■ Fahrsysteme
■ Geschwindigkeitsregler
■ Erfassungssysteme
■ Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
■ Wisch-/Waschanlage
■ Türen, Fenster
■ Funkfernbedienung
■ Sicherheitsgurt
■ Airbag-Systeme
■ Motor und Getriebe
■ Reifendruck
■ Diesel-Partikelfilter
■ Status der Fahrzeugbatterie

Instrumente, Bedienelemente135

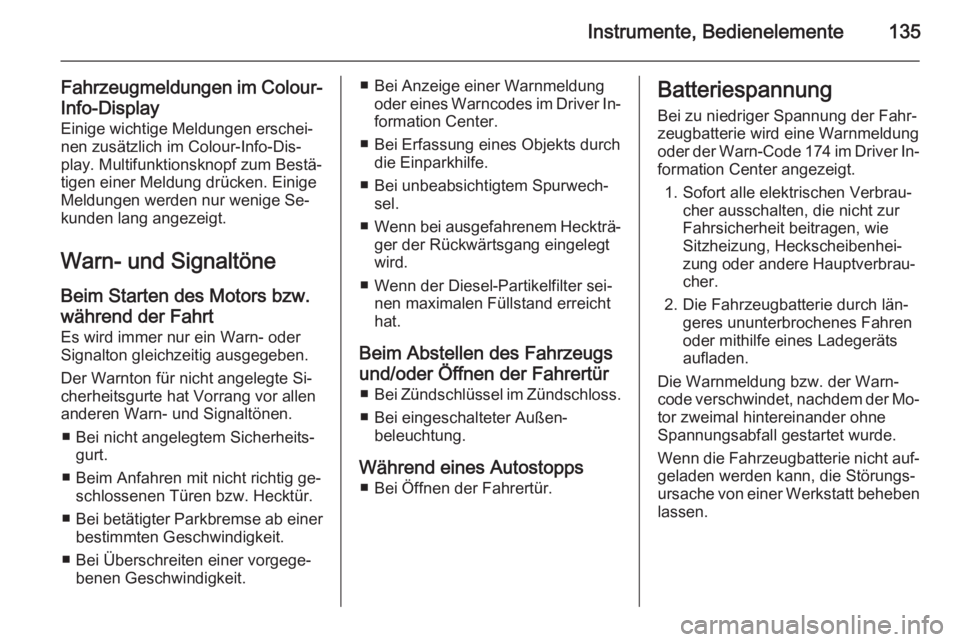

Fahrzeugmeldungen im Colour-
Info-Display
Einige wichtige Meldungen erschei‐
nen zusätzlich im Colour-Info-Dis‐
play. Multifunktionsknopf zum Bestä‐
tigen einer Meldung drücken. Einige
Meldungen werden nur wenige Se‐
kunden lang angezeigt.
Warn- und Signaltöne
Beim Starten des Motors bzw. während der Fahrt Es wird immer nur ein Warn- oder
Signalton gleichzeitig ausgegeben.
Der Warnton für nicht angelegte Si‐
cherheitsgurte hat Vorrang vor allen
anderen Warn- und Signaltönen.
■ Bei nicht angelegtem Sicherheits‐ gurt.
■ Beim Anfahren mit nicht richtig ge‐ schlossenen Türen bzw. Hecktür.
■ Bei betätigter Parkbremse ab einer
bestimmten Geschwindigkeit.
■ Bei Überschreiten einer vorgege‐ benen Geschwindigkeit.■ Bei Anzeige einer Warnmeldungoder eines Warncodes im Driver In‐formation Center.
■ Bei Erfassung eines Objekts durch die Einparkhilfe.
■ Bei unbeabsichtigtem Spurwech‐ sel.
■ Wenn bei ausgefahrenem Heckträ‐
ger der Rückwärtsgang eingelegtwird.
■ Wenn der Diesel-Partikelfilter sei‐ nen maximalen Füllstand erreicht
hat.
Beim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür ■ Bei Zündschlüssel im Zündschloss.
■ Bei eingeschalteter Außen‐ beleuchtung.
Während eines Autostopps ■ Bei Öffnen der Fahrertür.Batteriespannung
Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
oder der Warn-Code 174 im Driver In‐ formation Center angezeigt.
1. Sofort alle elektrischen Verbrau‐ cher ausschalten, die nicht zur
Fahrsicherheit beitragen, wie
Sitzheizung, Heckscheibenhei‐
zung oder andere Hauptverbrau‐
cher.
2. Die Fahrzeugbatterie durch län‐ geres ununterbrochenes Fahren
oder mithilfe eines Ladegeräts
aufladen.
Die Warnmeldung bzw. der Warn‐ code verschwindet, nachdem der Mo‐ tor zweimal hintereinander ohne
Spannungsabfall gestartet wurde.
Wenn die Fahrzeugbatterie nicht auf‐ geladen werden kann, die Störungs‐
ursache von einer Werkstatt beheben
lassen.

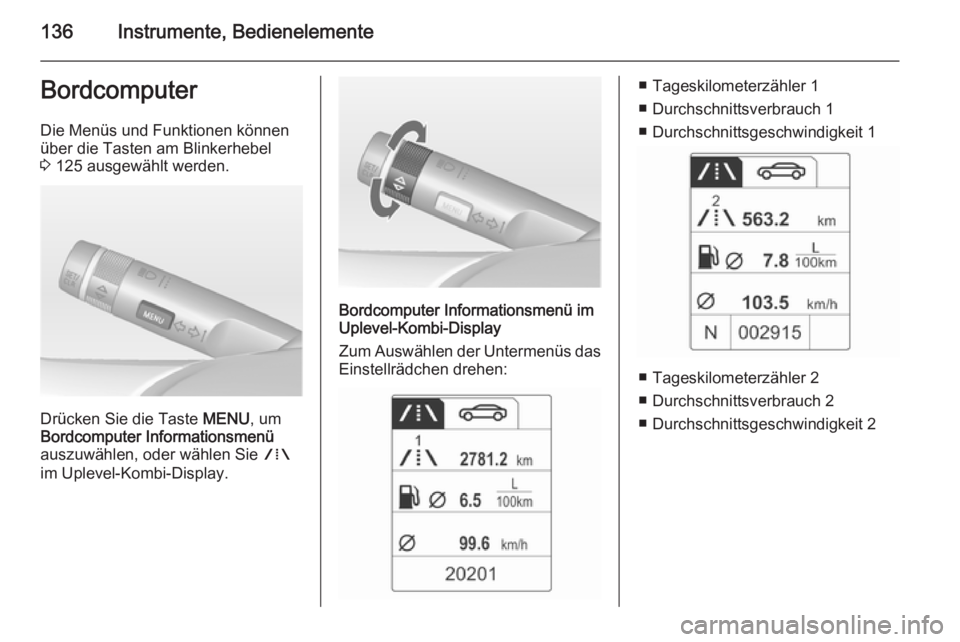

136Instrumente, BedienelementeBordcomputer
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel
3 125 ausgewählt werden.
Drücken Sie die Taste MENU, um
Bordcomputer Informationsmenü
auszuwählen, oder wählen Sie W
im Uplevel-Kombi-Display.
Bordcomputer Informationsmenü im
Uplevel-Kombi-Display
Zum Auswählen der Untermenüs das Einstellrädchen drehen:
■ Tageskilometerzähler 1
■ Durchschnittsverbrauch 1
■ Durchschnittsgeschwindigkeit 1
■ Tageskilometerzähler 2
■ Durchschnittsverbrauch 2
■ Durchschnittsgeschwindigkeit 2

Instrumente, Bedienelemente137

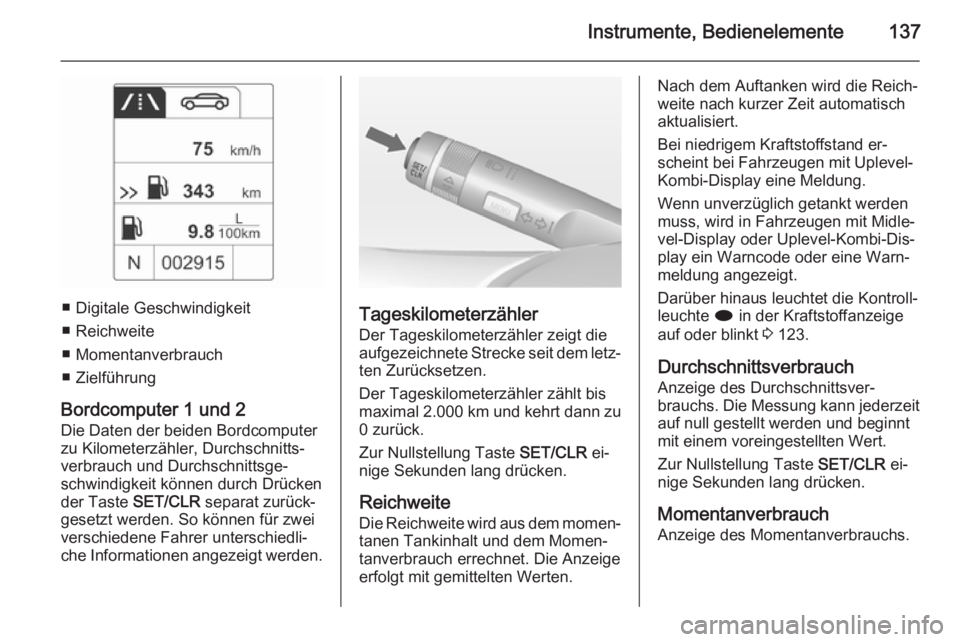

■ Digitale Geschwindigkeit
■ Reichweite
■ Momentanverbrauch
■ Zielführung
Bordcomputer 1 und 2
Die Daten der beiden Bordcomputer
zu Kilometerzähler, Durchschnitts‐
verbrauch und Durchschnittsge‐
schwindigkeit können durch Drücken
der Taste SET/CLR separat zurück‐
gesetzt werden. So können für zwei
verschiedene Fahrer unterschiedli‐
che Informationen angezeigt werden.Tageskilometerzähler
Der Tageskilometerzähler zeigt die
aufgezeichnete Strecke seit dem letz‐
ten Zurücksetzen.
Der Tageskilometerzähler zählt bis
maximal 2.000 km und kehrt dann zu
0 zurück.
Zur Nullstellung Taste SET/CLR ei‐
nige Sekunden lang drücken.
Reichweite
Die Reichweite wird aus dem momen‐
tanen Tankinhalt und dem Momen‐
tanverbrauch errechnet. Die Anzeige erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Kraftstoffstand er‐
scheint bei Fahrzeugen mit Uplevel-
Kombi-Display eine Meldung.
Wenn unverzüglich getankt werden
muss, wird in Fahrzeugen mit Midle‐
vel-Display oder Uplevel-Kombi-Dis‐
play ein Warncode oder eine Warn‐
meldung angezeigt.
Darüber hinaus leuchtet die Kontroll‐
leuchte i in der Kraftstoffanzeige
auf oder blinkt 3 123.
Durchschnittsverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zur Nullstellung Taste SET/CLR ei‐
nige Sekunden lang drücken.
Momentanverbrauch Anzeige des Momentanverbrauchs.

138Instrumente, Bedienelemente

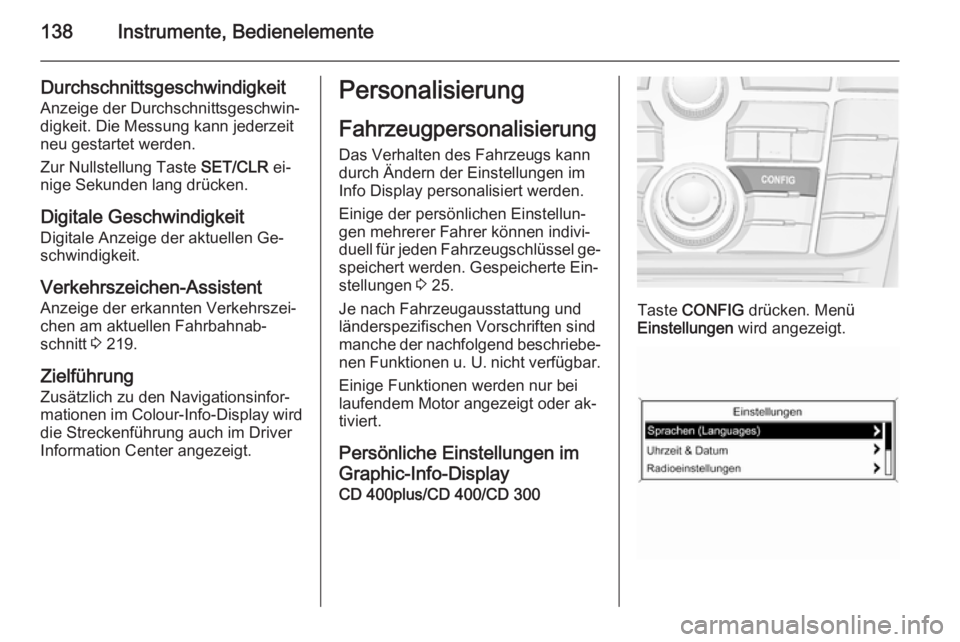

Durchschnittsgeschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zur Nullstellung Taste SET/CLR ei‐
nige Sekunden lang drücken.
Digitale Geschwindigkeit Digitale Anzeige der aktuellen Ge‐schwindigkeit.
Verkehrszeichen-Assistent
Anzeige der erkannten Verkehrszei‐
chen am aktuellen Fahrbahnab‐
schnitt 3 219.
Zielführung Zusätzlich zu den Navigationsinfor‐
mationen im Colour-Info-Display wird
die Streckenführung auch im Driver
Information Center angezeigt.Personalisierung
Fahrzeugpersonalisierung Das Verhalten des Fahrzeugs kann
durch Ändern der Einstellungen im
Info Display personalisiert werden.
Einige der persönlichen Einstellun‐
gen mehrerer Fahrer können indivi‐ duell für jeden Fahrzeugschlüssel ge‐ speichert werden. Gespeicherte Ein‐stellungen 3 25.
Je nach Fahrzeugausstattung und
länderspezifischen Vorschriften sind
manche der nachfolgend beschriebe‐
nen Funktionen u. U. nicht verfügbar.
Einige Funktionen werden nur bei
laufendem Motor angezeigt oder ak‐
tiviert.
Persönliche Einstellungen im
Graphic-Info-Display
CD 400plus/CD 400/CD 300
Taste CONFIG drücken. Menü
Einstellungen wird angezeigt.
