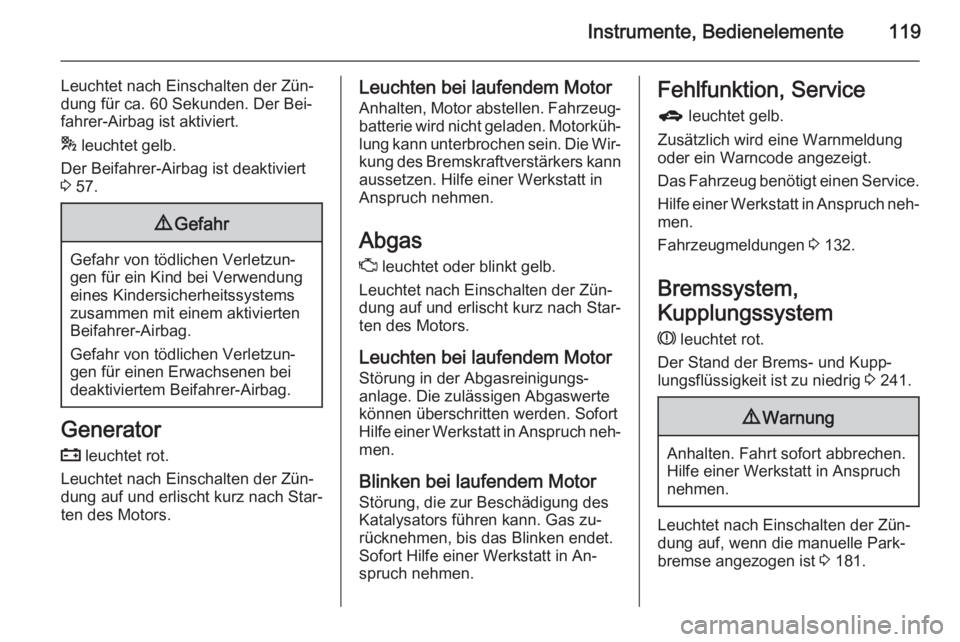

Instrumente, Bedienelemente119
Leuchtet nach Einschalten der Zün‐
dung für ca. 60 Sekunden. Der Bei‐
fahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 57.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Anhalten, Motor abstellen. Fahrzeug‐ batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die Wir‐
kung des Bremskraftverstärkers kann
aussetzen. Hilfe einer Werkstatt in
Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorStörung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des Katalysators führen kann. Gas zu‐
rücknehmen, bis das Blinken endet.
Sofort Hilfe einer Werkstatt in An‐
spruch nehmen.Fehlfunktion, Service
g leuchtet gelb.
Zusätzlich wird eine Warnmeldung
oder ein Warncode angezeigt.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Fahrzeugmeldungen 3 132.
Bremssystem,
Kupplungssystem R leuchtet rot.
Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig 3 241.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet nach Einschalten der Zün‐
dung auf, wenn die manuelle Park‐
bremse angezogen ist 3 181.

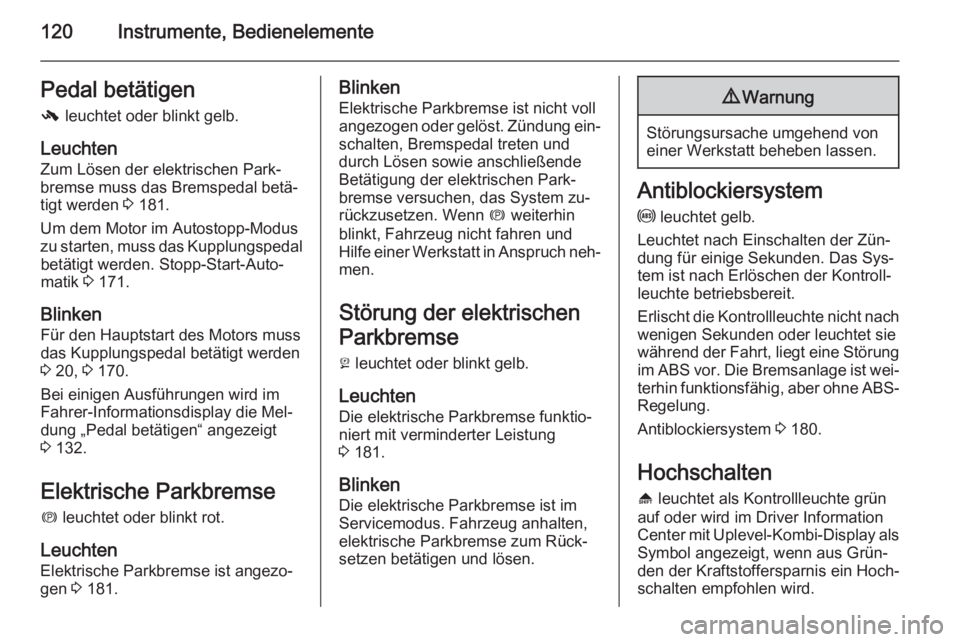

120Instrumente, BedienelementePedal betätigen- leuchtet oder blinkt gelb.
Leuchten
Zum Lösen der elektrischen Park‐
bremse muss das Bremspedal betä‐
tigt werden 3 181.
Um dem Motor im Autostopp-Modus
zu starten, muss das Kupplungspedal betätigt werden. Stopp-Start-Auto‐
matik 3 171.
Blinken Für den Hauptstart des Motors muss
das Kupplungspedal betätigt werden
3 20, 3 170.
Bei einigen Ausführungen wird im
Fahrer-Informationsdisplay die Mel‐
dung „Pedal betätigen“ angezeigt
3 132.
Elektrische Parkbremse
m leuchtet oder blinkt rot.
Leuchten
Elektrische Parkbremse ist angezo‐
gen 3 181.Blinken
Elektrische Parkbremse ist nicht voll
angezogen oder gelöst. Zündung ein‐ schalten, Bremspedal treten und
durch Lösen sowie anschließende
Betätigung der elektrischen Park‐
bremse versuchen, das System zu‐
rückzusetzen. Wenn m weiterhin
blinkt, Fahrzeug nicht fahren und
Hilfe einer Werkstatt in Anspruch neh‐
men.
Störung der elektrischen
Parkbremse
j leuchtet oder blinkt gelb.
Leuchten
Die elektrische Parkbremse funktio‐
niert mit verminderter Leistung
3 181.
Blinken Die elektrische Parkbremse ist im
Servicemodus. Fahrzeug anhalten,
elektrische Parkbremse zum Rück‐
setzen betätigen und lösen.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐ dung für einige Sekunden. Das Sys‐tem ist nach Erlöschen der Kontroll‐
leuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach
wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung im ABS vor. Die Bremsanlage ist wei‐ terhin funktionsfähig, aber ohne ABS-
Regelung.
Antiblockiersystem 3 180.
Hochschalten
[ leuchtet als Kontrollleuchte grün
auf oder wird im Driver Information
Center mit Uplevel-Kombi-Display als Symbol angezeigt, wenn aus Grün‐
den der Kraftstoffersparnis ein Hoch‐
schalten empfohlen wird.

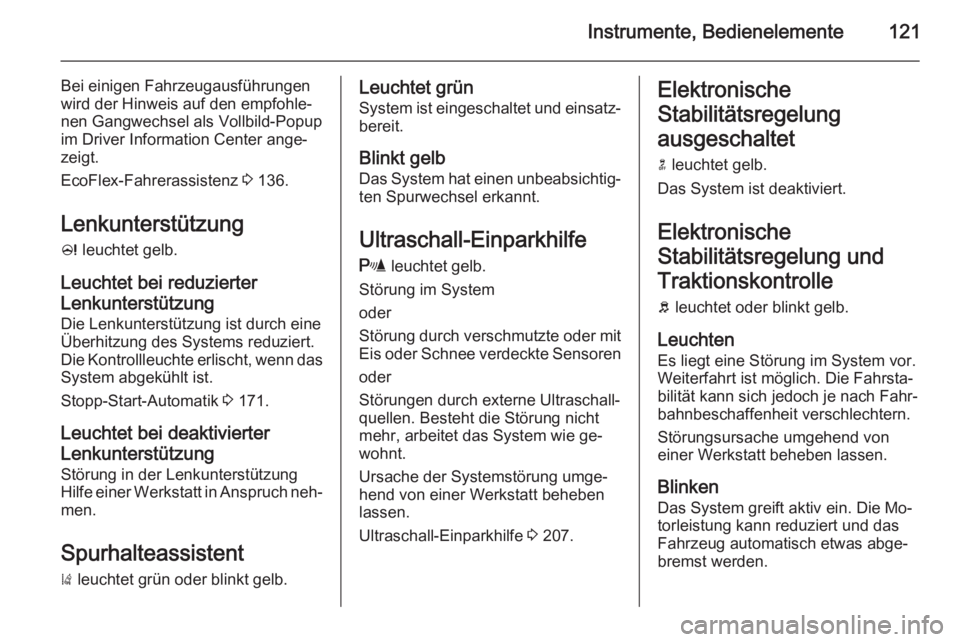

Instrumente, Bedienelemente121
Bei einigen Fahrzeugausführungen
wird der Hinweis auf den empfohle‐ nen Gangwechsel als Vollbild-Popup
im Driver Information Center ange‐
zeigt.
EcoFlex-Fahrerassistenz 3 136.
Lenkunterstützung c leuchtet gelb.
Leuchtet bei reduzierter
Lenkunterstützung Die Lenkunterstützung ist durch eine
Überhitzung des Systems reduziert.
Die Kontrollleuchte erlischt, wenn das System abgekühlt ist.
Stopp-Start-Automatik 3 171.
Leuchtet bei deaktivierter
Lenkunterstützung Störung in der LenkunterstützungHilfe einer Werkstatt in Anspruch neh‐
men.
Spurhalteassistent
) leuchtet grün oder blinkt gelb.Leuchtet grün
System ist eingeschaltet und einsatz‐
bereit.
Blinkt gelb Das System hat einen unbeabsichtig‐
ten Spurwechsel erkannt.
Ultraschall-Einparkhilfe
r leuchtet gelb.
Störung im System
oder
Störung durch verschmutzte oder mit
Eis oder Schnee verdeckte Sensoren
oder
Störungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie ge‐
wohnt.
Ursache der Systemstörung umge‐
hend von einer Werkstatt beheben
lassen.
Ultraschall-Einparkhilfe 3 207.Elektronische
Stabilitätsregelung
ausgeschaltet n leuchtet gelb.
Das System ist deaktiviert.
Elektronische
Stabilitätsregelung und
Traktionskontrolle b leuchtet oder blinkt gelb.
Leuchten Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Blinken Das System greift aktiv ein. Die Mo‐torleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.

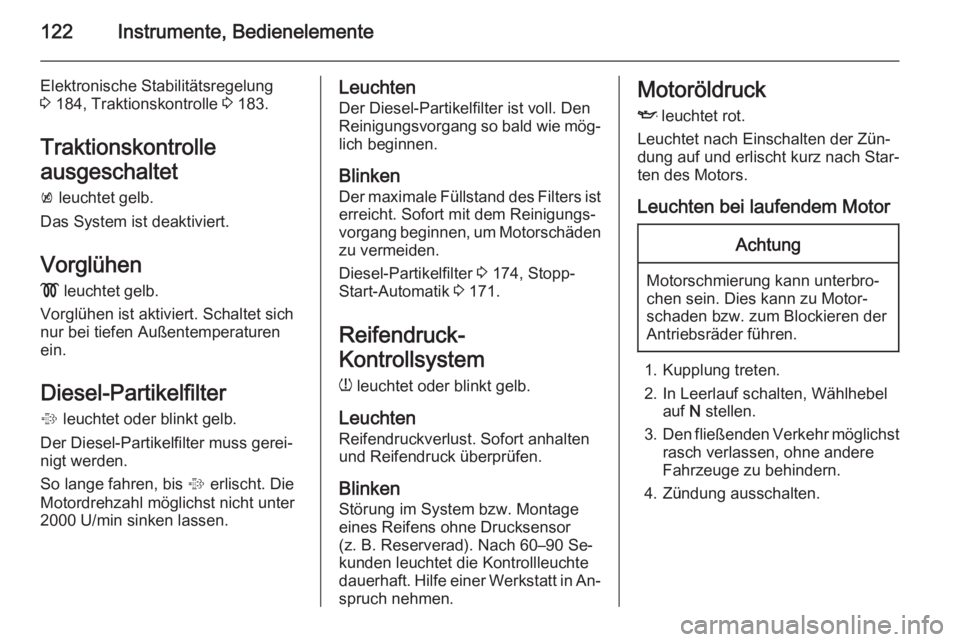

122Instrumente, Bedienelemente
Elektronische Stabilitätsregelung
3 184, Traktionskontrolle 3 183.
Traktionskontrolle
ausgeschaltet
k leuchtet gelb.
Das System ist deaktiviert.
Vorglühen
! leuchtet gelb.
Vorglühen ist aktiviert. Schaltet sich nur bei tiefen Außentemperaturen
ein.
Diesel-Partikelfilter
% leuchtet oder blinkt gelb.
Der Diesel-Partikelfilter muss gerei‐ nigt werden.
So lange fahren, bis % erlischt. Die
Motordrehzahl möglichst nicht unter
2000 U/min sinken lassen.Leuchten
Der Diesel-Partikelfilter ist voll. Den
Reinigungsvorgang so bald wie mög‐
lich beginnen.
Blinken
Der maximale Füllstand des Filters ist
erreicht. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden zu vermeiden.
Diesel-Partikelfilter 3 174, Stopp-
Start-Automatik 3 171.
Reifendruck-
Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchten
Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken Störung im System bzw. Montage
eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach 60–90 Se‐
kunden leuchtet die Kontrollleuchte
dauerhaft. Hilfe einer Werkstatt in An‐ spruch nehmen.Motoröldruck
I leuchtet rot.
Leuchtet nach Einschalten der Zün‐ dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In Leerlauf schalten, Wählhebel auf N stellen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.

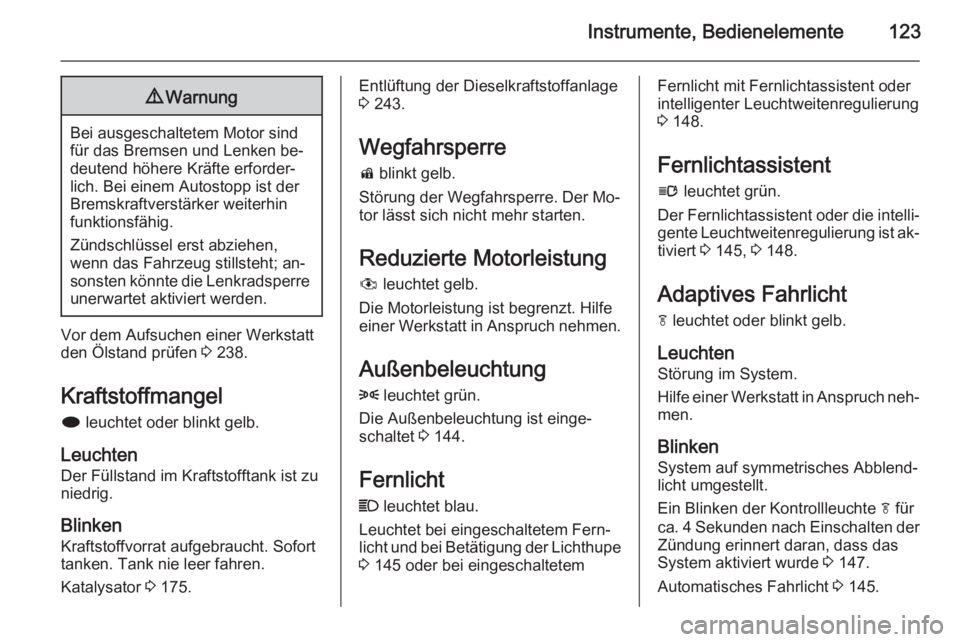

Instrumente, Bedienelemente1239Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich. Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht; an‐
sonsten könnte die Lenkradsperre
unerwartet aktiviert werden.
Vor dem Aufsuchen einer Werkstatt
den Ölstand prüfen 3 238.
Kraftstoffmangel
i leuchtet oder blinkt gelb.
Leuchten
Der Füllstand im Kraftstofftank ist zu
niedrig.
Blinken
Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Katalysator 3 175.
Entlüftung der Dieselkraftstoffanlage
3 243.
Wegfahrsperre
d blinkt gelb.
Störung der Wegfahrsperre. Der Mo‐
tor lässt sich nicht mehr starten.
Reduzierte Motorleistung
# leuchtet gelb.
Die Motorleistung ist begrenzt. Hilfe
einer Werkstatt in Anspruch nehmen.
Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐ schaltet 3 144.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigung der Lichthupe
3 145 oder bei eingeschaltetemFernlicht mit Fernlichtassistent oder
intelligenter Leuchtweitenregulierung
3 148.
Fernlichtassistent l leuchtet grün.
Der Fernlichtassistent oder die intelli‐
gente Leuchtweitenregulierung ist ak‐ tiviert 3 145, 3 148.
Adaptives Fahrlicht f leuchtet oder blinkt gelb.
Leuchten
Störung im System.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Blinken System auf symmetrisches Abblend‐
licht umgestellt.
Ein Blinken der Kontrollleuchte f für
ca. 4 Sekunden nach Einschalten der Zündung erinnert daran, dass das
System aktiviert wurde 3 147.
Automatisches Fahrlicht 3 145.

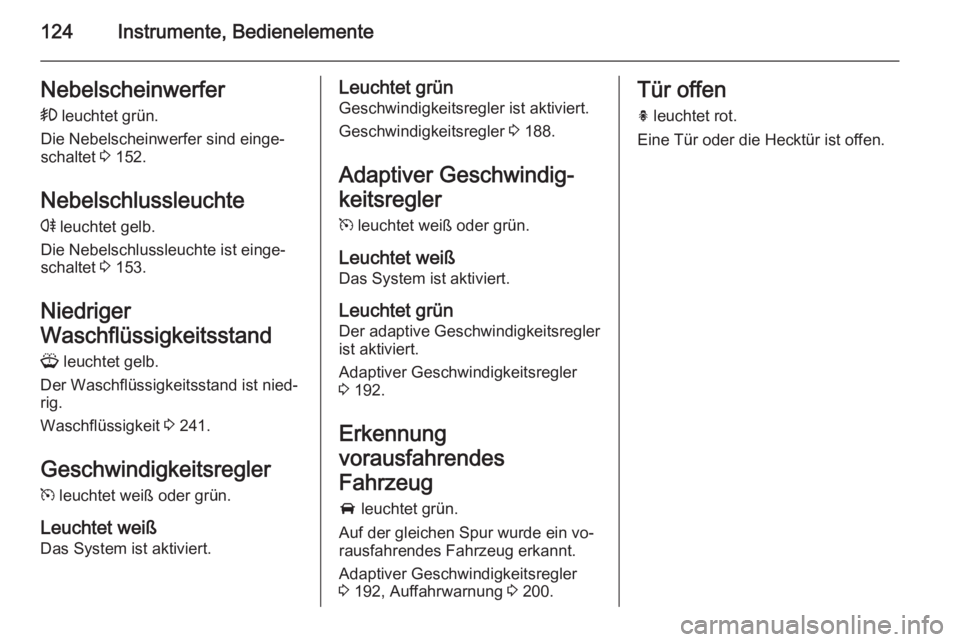

124Instrumente, BedienelementeNebelscheinwerfer> leuchtet grün.
Die Nebelscheinwerfer sind einge‐
schaltet 3 152.
Nebelschlussleuchte r leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 153.
Niedriger
Waschflüssigkeitsstand G leuchtet gelb.
Der Waschflüssigkeitsstand ist nied‐
rig.
Waschflüssigkeit 3 241.
Geschwindigkeitsregler m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist aktiviert.Leuchtet grün
Geschwindigkeitsregler ist aktiviert.
Geschwindigkeitsregler 3 188.
Adaptiver Geschwindig‐ keitsregler
m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist aktiviert.
Leuchtet grün Der adaptive Geschwindigkeitsregler
ist aktiviert.
Adaptiver Geschwindigkeitsregler
3 192.
Erkennung
vorausfahrendes
Fahrzeug A leuchtet grün.
Auf der gleichen Spur wurde ein vo‐
rausfahrendes Fahrzeug erkannt.
Adaptiver Geschwindigkeitsregler 3 192, Auffahrwarnung 3 200.Tür offen
h leuchtet rot.
Eine Tür oder die Hecktür ist offen.

Instrumente, Bedienelemente125Info-Displays
Driver Information Center Das Driver Information Center (DIC)
befindet sich im Instrument zwischen
dem Tachometer und dem Drehzahl‐
messer. Es steht als Midlevel-Display oder Uplevel-Kombi-Display zur Ver‐
fügung.
Anzeigen im Midlevel-Display:
■ Kilometerzähler
■ Tageskilometerzähler
■ Bestimmte Kontrollleuchten
■ Fahrzeuginformationen
■ Bordcomputeranzeigen
■ Fahrzeugmeldungen, als Code‐ zahlen angezeigt 3 132
Im Uplevel-Kombi-Display können
die Menüseiten durch Drücken der
Taste MENU ausgewählt werden. Die
Menüsymbole sind in der obersten
Displayzeile zu sehen:
■ X Fahrzeug Informationsmenü
■ W Bordcomputer Informations‐
menü
■ s ECO-Informationsmenü
■ C Leistungsmenü
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Fahrzeugpersonalisierung 3 138.
Gespeicherte Einstellungen 3 25.
Menüs und Funktionen
auswählen
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel aus‐
gewählt werden.

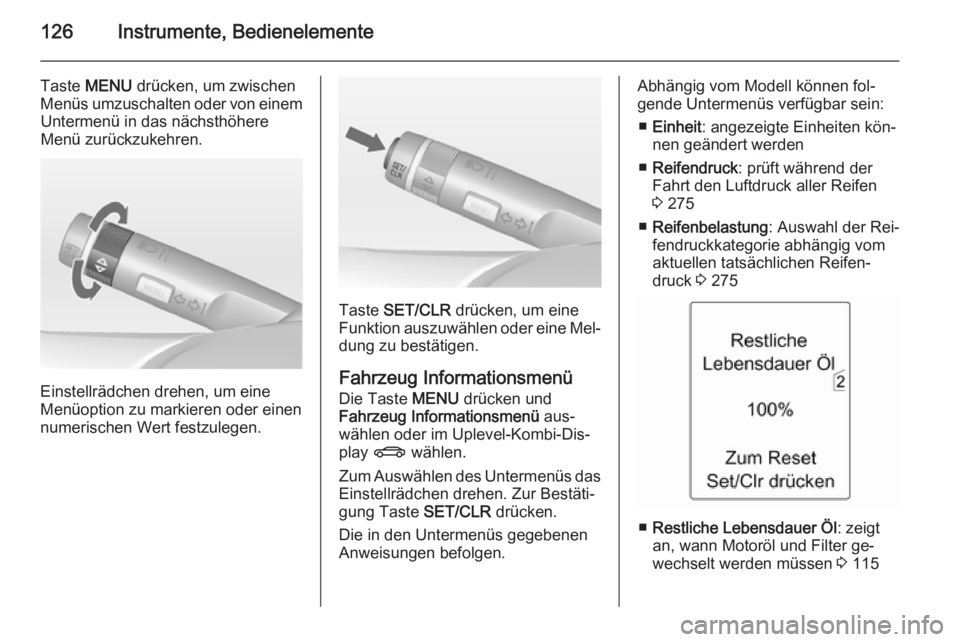

126Instrumente, Bedienelemente
Taste MENU drücken, um zwischen
Menüs umzuschalten oder von einem Untermenü in das nächsthöhere
Menü zurückzukehren.
Einstellrädchen drehen, um eine
Menüoption zu markieren oder einen
numerischen Wert festzulegen.
Taste SET/CLR drücken, um eine
Funktion auszuwählen oder eine Mel‐ dung zu bestätigen.
Fahrzeug Informationsmenü
Die Taste MENU drücken und
Fahrzeug Informationsmenü aus‐
wählen oder im Uplevel-Kombi-Dis‐
play X wählen.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zur Bestäti‐gung Taste SET/CLR drücken.
Die in den Untermenüs gegebenen
Anweisungen befolgen.
Abhängig vom Modell können fol‐
gende Untermenüs verfügbar sein:
■ Einheit : angezeigte Einheiten kön‐
nen geändert werden
■ Reifendruck : prüft während der
Fahrt den Luftdruck aller Reifen
3 275
■ Reifenbelastung : Auswahl der Rei‐
fendruckkategorie abhängig vom aktuellen tatsächlichen Reifen‐ druck 3 275
■ Restliche Lebensdauer Öl : zeigt
an, wann Motoröl und Filter ge‐
wechselt werden müssen 3 115

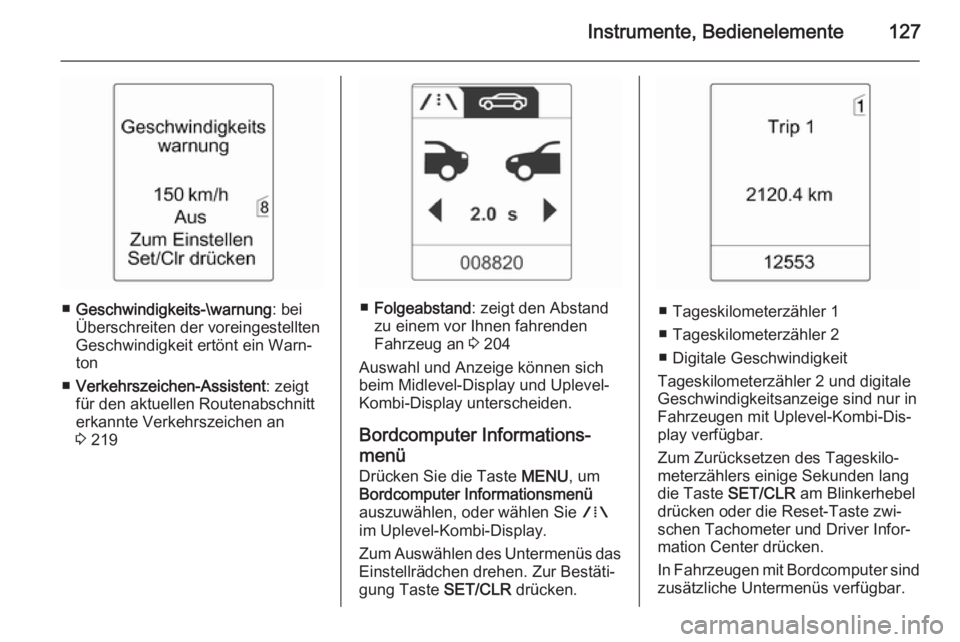

Instrumente, Bedienelemente127
■Geschwindigkeits-\warnung : bei
Überschreiten der voreingestellten
Geschwindigkeit ertönt ein Warn‐
ton
■ Verkehrszeichen-Assistent : zeigt
für den aktuellen Routenabschnitt
erkannte Verkehrszeichen an
3 219■ Folgeabstand : zeigt den Abstand
zu einem vor Ihnen fahrenden
Fahrzeug an 3 204
Auswahl und Anzeige können sich
beim Midlevel-Display und Uplevel-
Kombi-Display unterscheiden.
Bordcomputer Informations‐
menü Drücken Sie die Taste MENU, um
Bordcomputer Informationsmenü
auszuwählen, oder wählen Sie W
im Uplevel-Kombi-Display.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zur Bestäti‐
gung Taste SET/CLR drücken.■ Tageskilometerzähler 1
■ Tageskilometerzähler 2
■ Digitale Geschwindigkeit
Tageskilometerzähler 2 und digitale
Geschwindigkeitsanzeige sind nur in
Fahrzeugen mit Uplevel-Kombi-Dis‐
play verfügbar.
Zum Zurücksetzen des Tageskilo‐
meterzählers einige Sekunden lang
die Taste SET/CLR am Blinkerhebel
drücken oder die Reset-Taste zwi‐
schen Tachometer und Driver Infor‐
mation Center drücken.
In Fahrzeugen mit Bordcomputer sind
zusätzliche Untermenüs verfügbar.

128Instrumente, Bedienelemente
Auswahl und Anzeige können sich
beim Midlevel-Display und Uplevel-
Kombi-Display unterscheiden.
Bordcomputer-Informationsmenü,
Bordcomputer 3 136.
ECO-Informationsmenü
Drücken Sie die Taste MENU, um
s in der obersten Zeile des Uple‐
vel-Kombi-Displays auszuwählen.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zur Bestäti‐
gung Taste SET/CLR drücken.
Untermenüs sind:
■ Schaltanzeige : Der aktuelle Gang
wird in einem Pfeil angezeigt. Die
Ziffer darüber empfiehlt ein Hoch‐
schalten aus Gründen der Kraft‐
stoffersparnis.
Eco-Indexanzeige : Der aktuelle
Kraftstoffverbrauch wird in Form
von Segmenten angezeigt. Das
Fahrverhalten für eine sparsame
Fahrweise so anpassen, dass die
gefüllten Segmente im Eco-Bereich bleiben. Je mehr Balken voll sind,
desto höher der Kraftstoffver‐
brauch. Gleichzeitig wird der aktu‐ elle Verbrauchswert angezeigt.
■ Hauptverbraucher : Die größten ak‐
tiven Verbraucher zu Komfortzwe‐
cken werden in absteigender Rei‐
henfolge aufgeführt. Das Kraftstoff‐
sparpotential wird angezeigt. Aus‐
geschaltete Verbraucher ver‐
schwinden aus der Liste und der
Verbrauchswert wird aktualisiert.
Während sporadisch auftretender
Fahrbedingungen aktiviert der Mo‐
tor automatisch die Heckscheiben‐
heizung, um die Motorlast zu erhö‐
hen. In diesem Fall wird die Heck‐
scheibenheizung als ein Spitzen‐
verbraucher angezeigt, ohne dass
sie vom Fahrer aktiviert wurde.
■ Verbrauchstrend : Zeigt die durch‐
schnittliche Verbrauchsentwick‐ lung über eine Entfernung von
