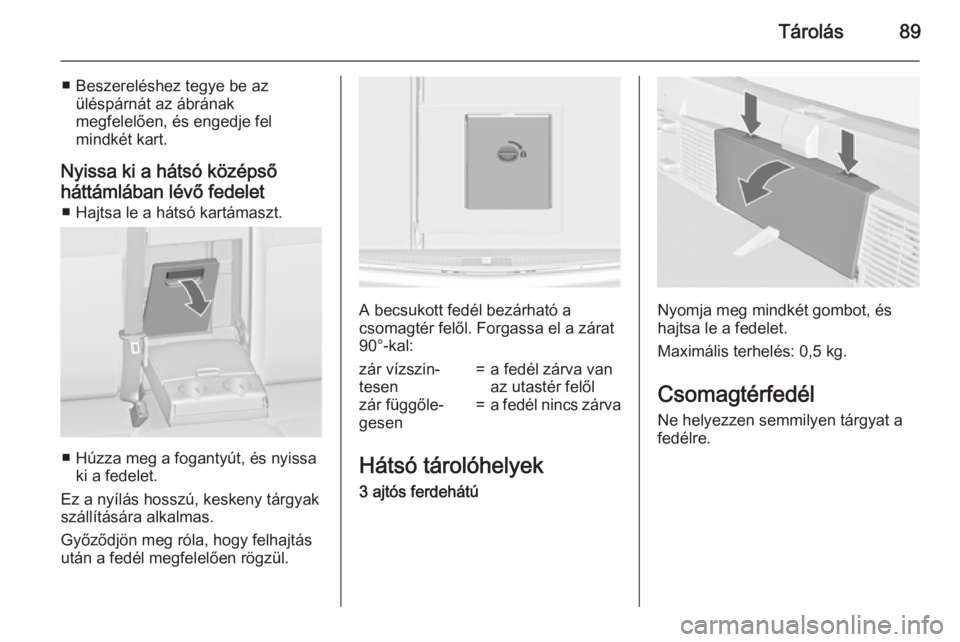

Tárolás89
■ Beszereléshez tegye be azüléspárnát az ábrának
megfelelően, és engedje fel
mindkét kart.
Nyissa ki a hátsó középső
háttámlában lévő fedelet ■ Hajtsa le a hátsó kartámaszt.
■ Húzza meg a fogantyút, és nyissa ki a fedelet.
Ez a nyílás hosszú, keskeny tárgyak
szállítására alkalmas.
Győződjön meg róla, hogy felhajtás
után a fedél megfelelően rögzül.
A becsukott fedél bezárható a
csomagtér felől. Forgassa el a zárat
90°-kal:
zár vízszin‐
tesen=a fedél zárva van
az utastér felőlzár függőle‐
gesen=a fedél nincs zárva
Hátsó tárolóhelyek
3 ajtós ferdehátú
Nyomja meg mindkét gombot, éshajtsa le a fedelet.
Maximális terhelés: 0,5 kg.
Csomagtérfedél Ne helyezzen semmilyen tárgyat a
fedélre.

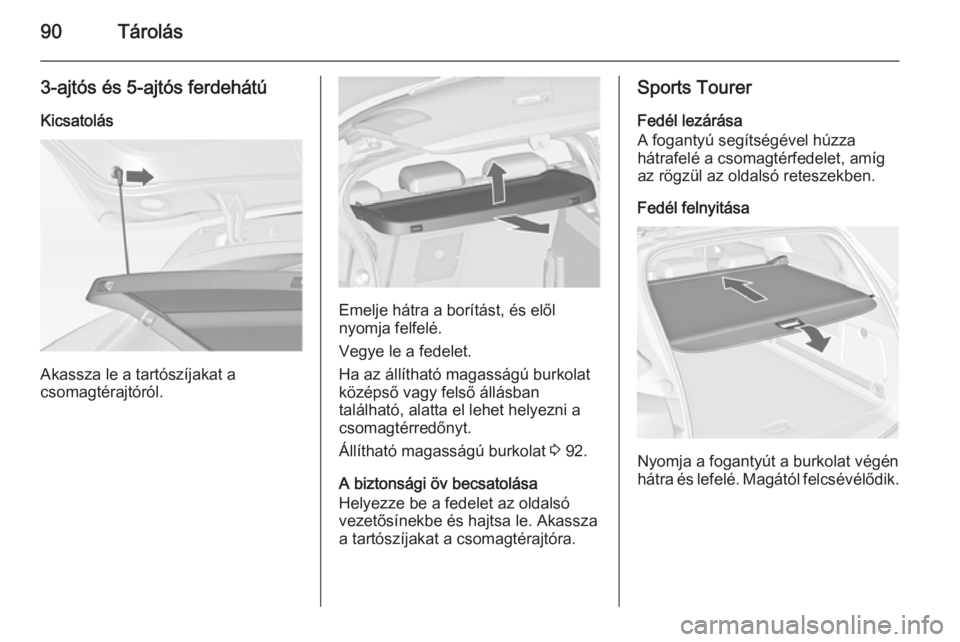

90Tárolás
3-ajtós és 5-ajtós ferdehátúKicsatolás
Akassza le a tartószíjakat a
csomagtérajtóról.
Emelje hátra a borítást, és elől
nyomja felfelé.
Vegye le a fedelet.
Ha az állítható magasságú burkolat
középső vagy felső állásban
található, alatta el lehet helyezni a
csomagtérredőnyt.
Állítható magasságú burkolat 3 92.
A biztonsági öv becsatolása
Helyezze be a fedelet az oldalsó
vezetősínekbe és hajtsa le. Akassza
a tartószíjakat a csomagtérajtóra.
Sports Tourer
Fedél lezárása
A fogantyú segítségével húzza
hátrafelé a csomagtérfedelet, amíg
az rögzül az oldalsó reteszekben.
Fedél felnyitása
Nyomja a fogantyút a burkolat végén
hátra és lefelé. Magától felcsévélődik.

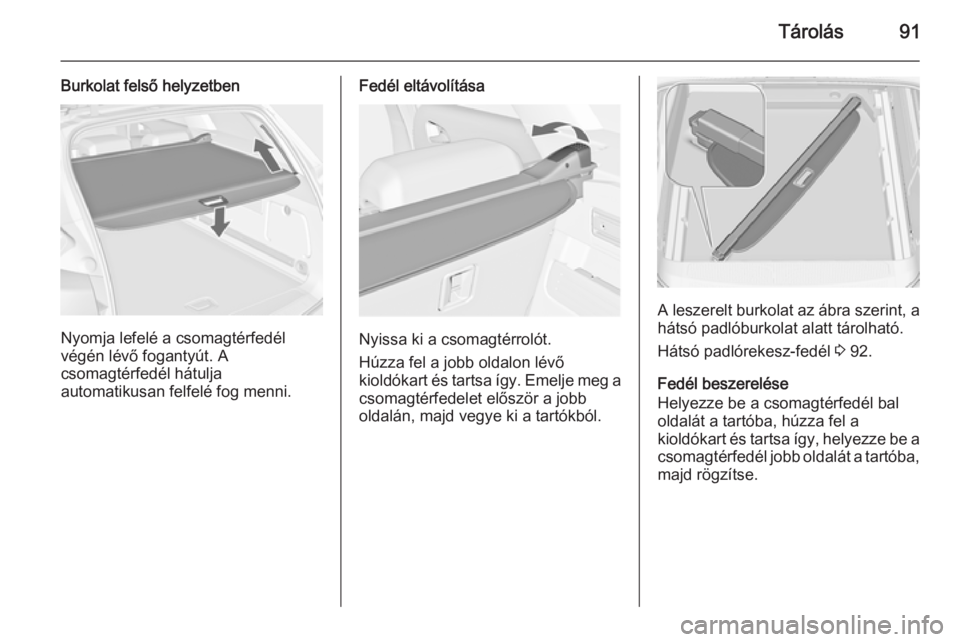

Tárolás91
Burkolat felső helyzetben
Nyomja lefelé a csomagtérfedél
végén lévő fogantyút. A
csomagtérfedél hátulja
automatikusan felfelé fog menni.
Fedél eltávolítása
Nyissa ki a csomagtérrolót.
Húzza fel a jobb oldalon lévő
kioldókart és tartsa így. Emelje meg a csomagtérfedelet először a jobb
oldalán, majd vegye ki a tartókból.
A leszerelt burkolat az ábra szerint, a
hátsó padlóburkolat alatt tárolható.
Hátsó padlórekesz-fedél 3 92.
Fedél beszerelése
Helyezze be a csomagtérfedél bal
oldalát a tartóba, húzza fel a
kioldókart és tartsa így, helyezze be a
csomagtérfedél jobb oldalát a tartóba, majd rögzítse.

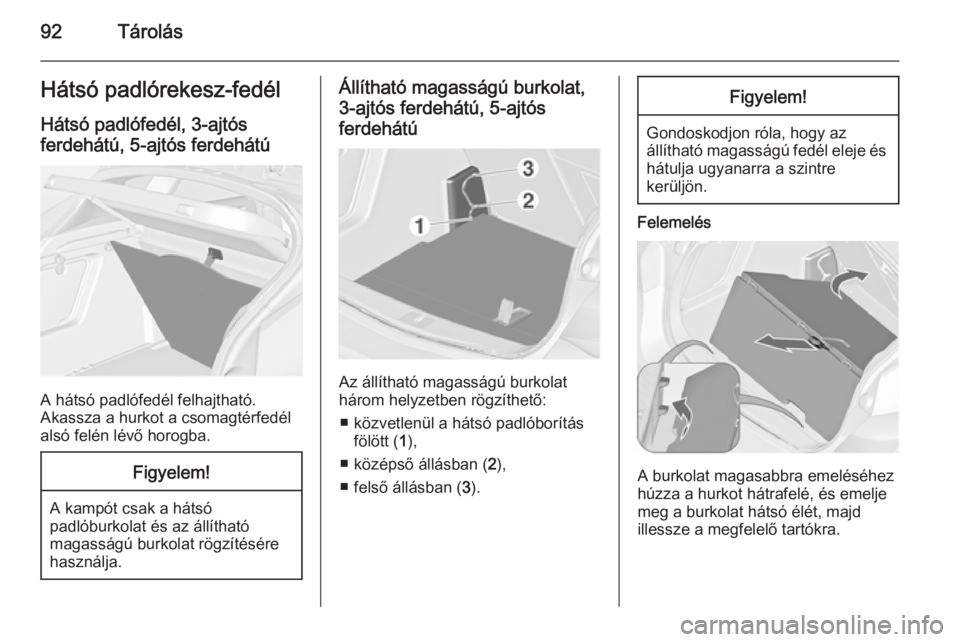

92TárolásHátsó padlórekesz-fedél
Hátsó padlófedél, 3-ajtós
ferdehátú, 5-ajtós ferdehátú
A hátsó padlófedél felhajtható.
Akassza a hurkot a csomagtérfedél
alsó felén lévő horogba.
Figyelem!
A kampót csak a hátsó
padlóburkolat és az állítható
magasságú burkolat rögzítésére
használja.
Állítható magasságú burkolat,
3-ajtós ferdehátú, 5-ajtós ferdehátú
Az állítható magasságú burkolat
három helyzetben rögzíthető:
■ közvetlenül a hátsó padlóborítás fölött ( 1),
■ középső állásban ( 2),
■ felső állásban ( 3).
Figyelem!
Gondoskodjon róla, hogy az
állítható magasságú fedél eleje és
hátulja ugyanarra a szintre
kerüljön.
Felemelés
A burkolat magasabbra emeléséhez
húzza a hurkot hátrafelé, és emelje
meg a burkolat hátsó élét, majd
illessze a megfelelő tartókra.

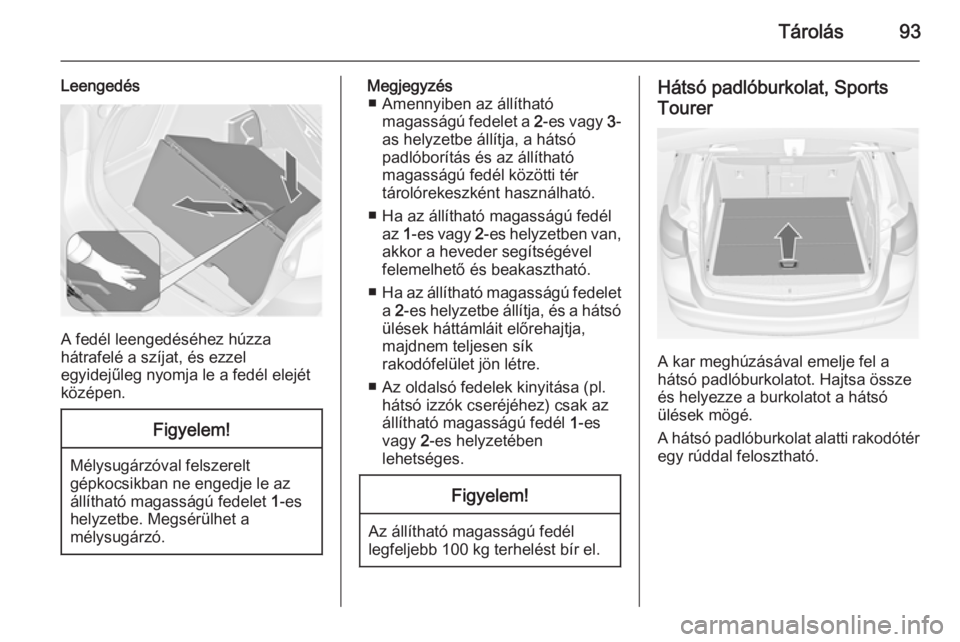

Tárolás93
Leengedés
A fedél leengedéséhez húzza
hátrafelé a szíjat, és ezzel
egyidejűleg nyomja le a fedél elejét
középen.
Figyelem!
Mélysugárzóval felszerelt
gépkocsikban ne engedje le az állítható magasságú fedelet 1-es
helyzetbe. Megsérülhet a
mélysugárzó.
Megjegyzés ■ Amennyiben az állítható magasságú fedelet a 2-es vagy 3-
as helyzetbe állítja, a hátsó
padlóborítás és az állítható
magasságú fedél közötti tér
tárolórekeszként használható.
■ Ha az állítható magasságú fedél az 1-es vagy 2-es helyzetben van,
akkor a heveder segítségével
felemelhető és beakasztható.
■ Ha az állítható magasságú fedelet
a 2-es helyzetbe állítja, és a hátsó
ülések háttámláit előrehajtja,
majdnem teljesen sík
rakodófelület jön létre.
■ Az oldalsó fedelek kinyitása (pl. hátsó izzók cseréjéhez) csak azállítható magasságú fedél 1-es
vagy 2-es helyzetében
lehetséges.Figyelem!
Az állítható magasságú fedél
legfeljebb 100 kg terhelést bír el.
Hátsó padlóburkolat, Sports
Tourer
A kar meghúzásával emelje fel a
hátsó padlóburkolatot. Hajtsa össze
és helyezze a burkolatot a hátsó
ülések mögé.
A hátsó padlóburkolat alatti rakodótér
egy rúddal felosztható.

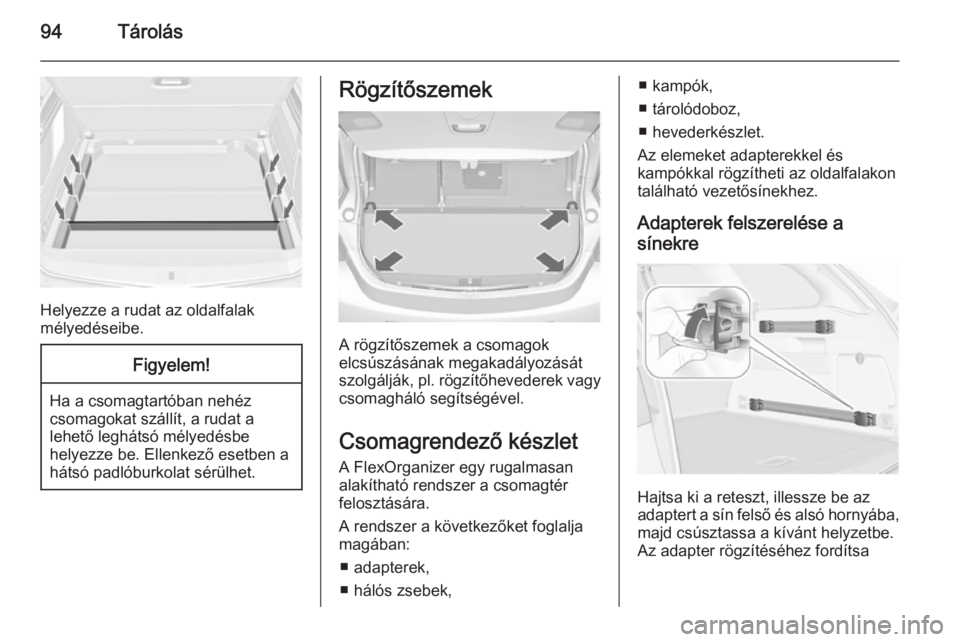

94Tárolás
Helyezze a rudat az oldalfalak
mélyedéseibe.
Figyelem!
Ha a csomagtartóban nehéz
csomagokat szállít, a rudat a
lehető leghátsó mélyedésbe
helyezze be. Ellenkező esetben a
hátsó padlóburkolat sérülhet.
Rögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják, pl. rögzítőhevederek vagy
csomagháló segítségével.
Csomagrendező készlet A FlexOrganizer egy rugalmasan
alakítható rendszer a csomagtér
felosztására.
A rendszer a következőket foglalja
magában:
■ adapterek,
■ hálós zsebek,
■ kampók,
■ tárolódoboz,
■ hevederkészlet.
Az elemeket adapterekkel és
kampókkal rögzítheti az oldalfalakon
található vezetősínekhez.
Adapterek felszerelése a
sínekre
Hajtsa ki a reteszt, illessze be az
adaptert a sín felső és alsó hornyába,
majd csúsztassa a kívánt helyzetbe.
Az adapter rögzítéséhez fordítsa

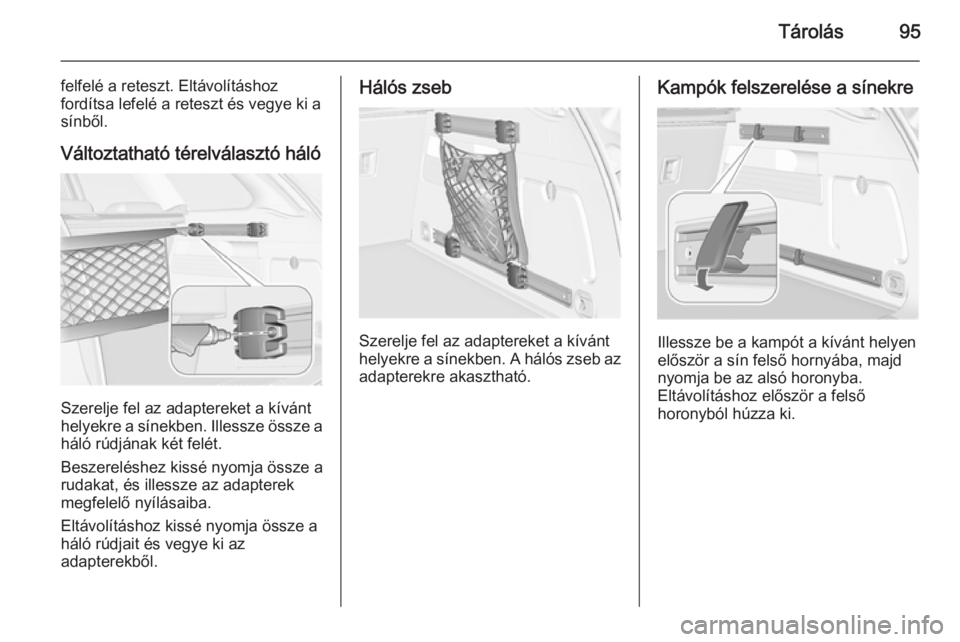

Tárolás95
felfelé a reteszt. Eltávolításhoz
fordítsa lefelé a reteszt és vegye ki a sínből.
Változtatható térelválasztó háló
Szerelje fel az adaptereket a kívánt
helyekre a sínekben. Illessze össze a háló rúdjának két felét.
Beszereléshez kissé nyomja össze a
rudakat, és illessze az adapterek
megfelelő nyílásaiba.
Eltávolításhoz kissé nyomja össze a
háló rúdjait és vegye ki az
adapterekből.
Hálós zseb
Szerelje fel az adaptereket a kívánt
helyekre a sínekben. A hálós zseb az adapterekre akasztható.
Kampók felszerelése a sínekre
Illessze be a kampót a kívánt helyen
először a sín felső hornyába, majd
nyomja be az alsó horonyba.
Eltávolításhoz először a felső
horonyból húzza ki.

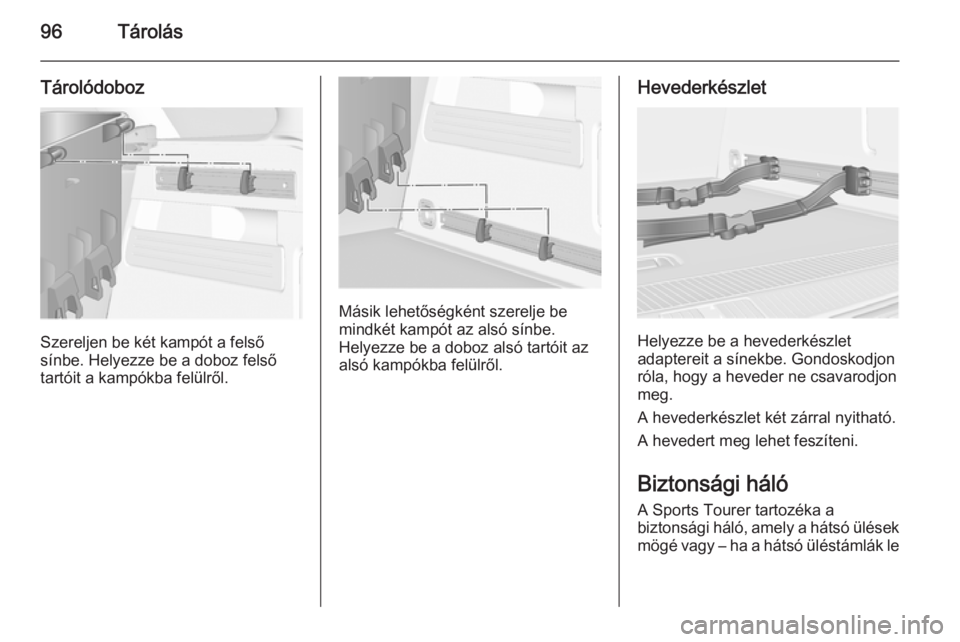

96Tárolás
Tárolódoboz
Szereljen be két kampót a felső
sínbe. Helyezze be a doboz felső
tartóit a kampókba felülről.
Másik lehetőségként szerelje be
mindkét kampót az alsó sínbe.
Helyezze be a doboz alsó tartóit az
alsó kampókba felülről.
Hevederkészlet
Helyezze be a hevederkészlet
adaptereit a sínekbe. Gondoskodjon róla, hogy a heveder ne csavarodjon
meg.
A hevederkészlet két zárral nyitható.
A hevedert meg lehet feszíteni.
Biztonsági hálóA Sports Tourer tartozéka a
biztonsági háló, amely a hátsó ülések
mögé vagy – ha a hátsó üléstámlák le

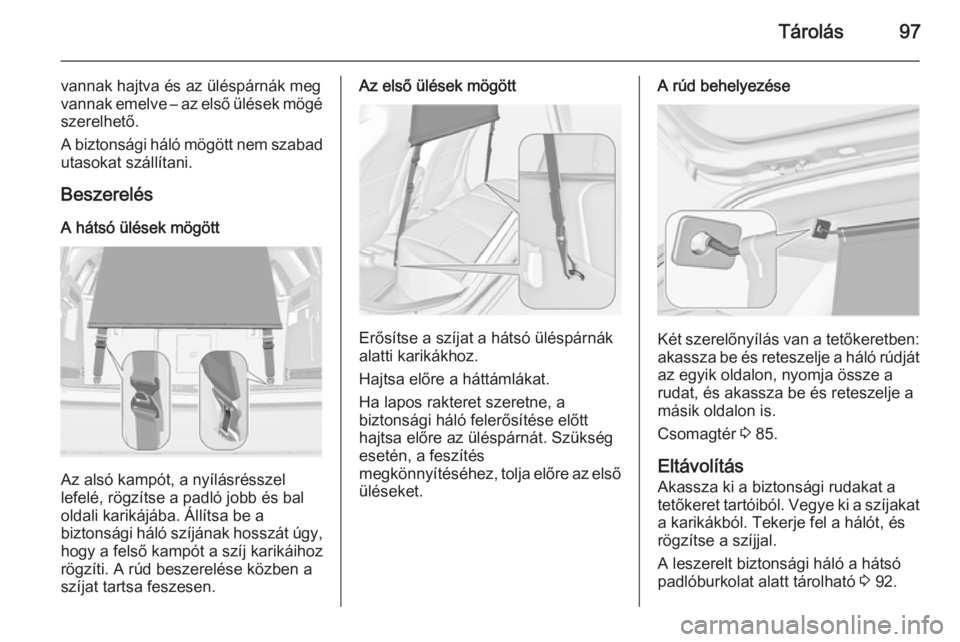

Tárolás97
vannak hajtva és az üléspárnák meg
vannak emelve – az első ülések mögé
szerelhető.
A biztonsági háló mögött nem szabad utasokat szállítani.
Beszerelés A hátsó ülések mögött
Az alsó kampót, a nyílásrésszel
lefelé, rögzítse a padló jobb és bal
oldali karikájába. Állítsa be a
biztonsági háló szíjának hosszát úgy, hogy a felső kampót a szíj karikáihoz
rögzíti. A rúd beszerelése közben a
szíjat tartsa feszesen.
Az első ülések mögött
Erősítse a szíjat a hátsó üléspárnák
alatti karikákhoz.
Hajtsa előre a háttámlákat.
Ha lapos rakteret szeretne, a
biztonsági háló felerősítése előtt
hajtsa előre az üléspárnát. Szükség
esetén, a feszítés
megkönnyítéséhez, tolja előre az első
üléseket.
A rúd behelyezése
Két szerelőnyílás van a tetőkeretben:
akassza be és reteszelje a háló rúdját
az egyik oldalon, nyomja össze a
rudat, és akassza be és reteszelje a
másik oldalon is.
Csomagtér 3 85.
Eltávolítás Akassza ki a biztonsági rudakat a
tetőkeret tartóiból. Vegye ki a szíjakat
a karikákból. Tekerje fel a hálót, és rögzítse a szíjjal.
A leszerelt biztonsági háló a hátsó
padlóburkolat alatt tárolható 3 92.

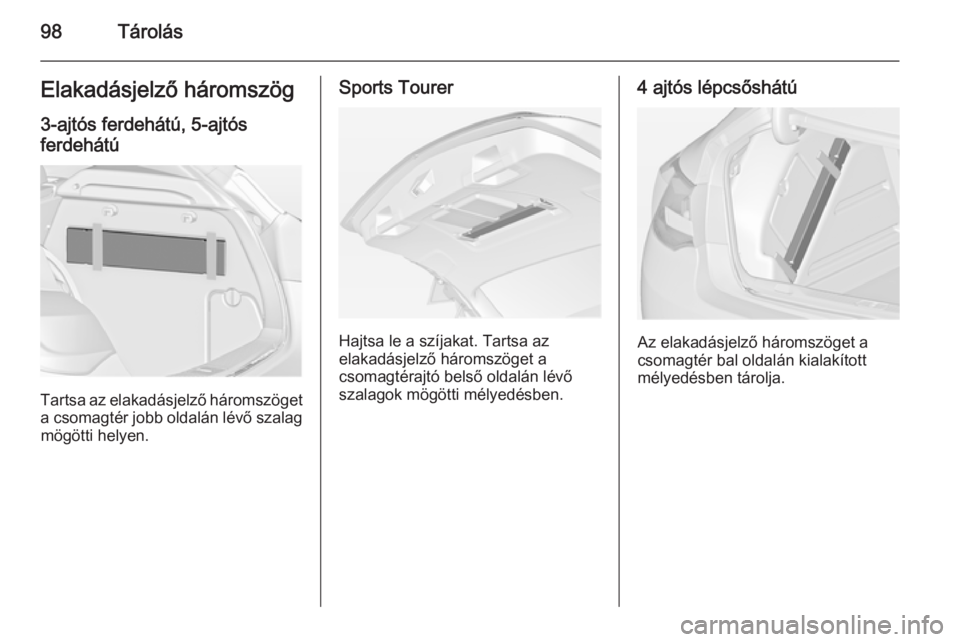

98TárolásElakadásjelző háromszög3-ajtós ferdehátú, 5-ajtósferdehátú
Tartsa az elakadásjelző háromszöget
a csomagtér jobb oldalán lévő szalag mögötti helyen.
Sports Tourer
Hajtsa le a szíjakat. Tartsa az
elakadásjelző háromszöget a
csomagtérajtó belső oldalán lévő
szalagok mögötti mélyedésben.
4 ajtós lépcsőshátú
Az elakadásjelző háromszöget a
csomagtér bal oldalán kialakított
mélyedésben tárolja.
