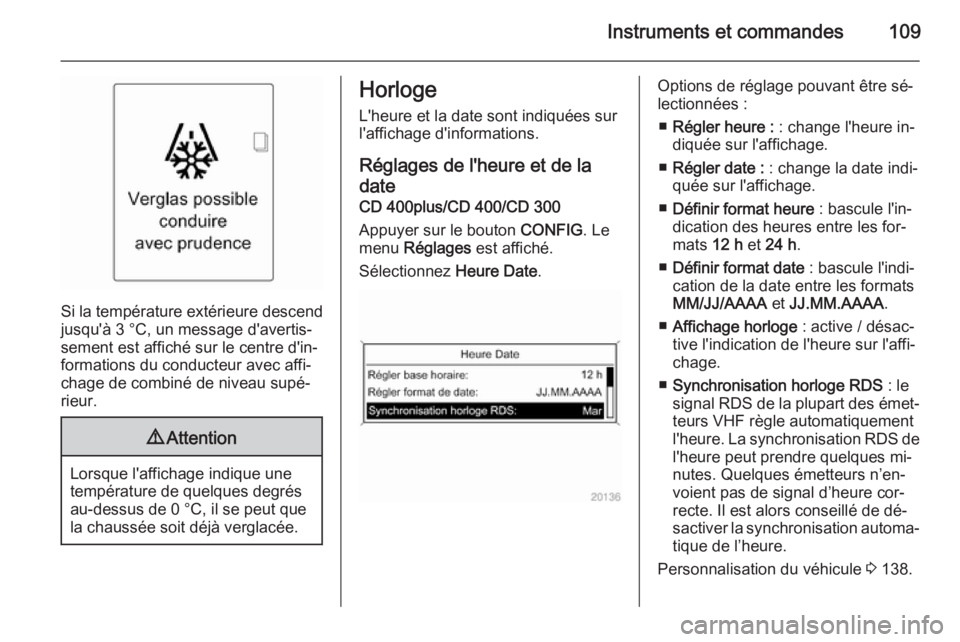

Instruments et commandes109
Si la température extérieure descend
jusqu'à 3 °C, un message d'avertis‐
sement est affiché sur le centre d'in‐ formations du conducteur avec affi‐
chage de combiné de niveau supé‐
rieur.
9 Attention
Lorsque l'affichage indique une
température de quelques degrés
au-dessus de 0 °C, il se peut que la chaussée soit déjà verglacée.
Horloge
L'heure et la date sont indiquées sur
l'affichage d'informations.
Réglages de l'heure et de la date CD 400plus/CD 400/CD 300
Appuyer sur le bouton CONFIG. Le
menu Réglages est affiché.
Sélectionnez Heure Date.Options de réglage pouvant être sé‐
lectionnées :
■ Régler heure : : change l'heure in‐
diquée sur l'affichage.
■ Régler date : : change la date indi‐
quée sur l'affichage.
■ Définir format heure : bascule l'in‐
dication des heures entre les for‐
mats 12 h et 24 h .
■ Définir format date : bascule l'indi‐
cation de la date entre les formats
MM/JJ/AAAA et JJ.MM.AAAA .
■ Affichage horloge : active / désac‐
tive l'indication de l'heure sur l'affi‐
chage.
■ Synchronisation horloge RDS : le
signal RDS de la plupart des émet‐ teurs VHF règle automatiquement
l'heure. La synchronisation RDS de
l'heure peut prendre quelques mi‐
nutes. Quelques émetteurs n’en‐
voient pas de signal d’heure cor‐
recte. Il est alors conseillé de dé‐
sactiver la synchronisation automa‐
tique de l’heure.
Personnalisation du véhicule 3 138.

110Instruments et commandes
Réglages de l'heure et de ladate
Navi 950/Navi 650/CD 600
Appuyer sur le bouton Config puis sé‐
lectionner l'élément du menu Heure
et date pour afficher le sous-menu
respectif.
Remarque
Si Synchronisation horloge RDS est
activé, l'heure et la date sont réglées
automatiquement par le système.
Voir le manuel de l'Infotainment Sys‐ tem pour de plus amples informa‐tions.
Réglage de l'heure
Pour régler les paramètres de l'heure, sélectionner l'élément du menu
Régler l'heure . Tournez le bouton
multifonction pour régler le premier paramètre.
Appuyer sur le bouton multifonction
pour confirmer l'entrée. Le fond
d'écran en couleur se déplace vers le
réglage suivant.
Effectuer tous les réglages.
Régler la date
Pour régler les paramètres de l'heure, sélectionner l'élément du menu
Régler la date . Tournez le bouton
multifonction pour régler le premier
paramètre.
Appuyer sur le bouton multifonction
pour confirmer l'entrée. Le fond
d'écran en couleur se déplace vers le
réglage suivant.
Effectuer tous les réglages.
Format de l'heure
Pour choisir le format de l'heure dé‐
siré, sélectionner Format 12 h / 24 h .
Activer 12 heures ou 24 heures .Personnalisation du véhicule 3 138.
Prises de courant
Une prise de courant 12 Volt est pla‐ cée dans la console avant.

Instruments et commandes111
Une prise de courant supplémentairede 12 Volt est placée dans la console
arrière. Rabattre le couvercle vers le bas.
Sports tourer : Une prise de courant
de 12 Volt est située sur la cloison
gauche du coffre.
La puissance maximale absorbée ne
doit pas dépasser 120 watts.
Quand le contact est coupé, les pri‐
ses de courant sont désactivées. En outre, les prises de courant sont aussi
désactivées si la tension de la batterie
du véhicule est trop faible.
Les accessoires électriques bran‐
chés doivent répondre à la norme
DIN VDE 40 839 en matière de com‐
patibilité électromagnétique.
Ne pas y raccorder d'accessoires
fournissant du courant, par ex. des
chargeurs ou des batteries.
Ne pas endommager la prise en utili‐
sant des fiches inadaptées.
Système Stop/Start 3 173.
Allume-cigares
Un allume-cigare est présent dans la
console avant.
Appuyer sur l'allume-cigares. Il
s'éteint automatiquement lorsque la
résistance est incandescente. Retirer l'allume-cigares.
CendriersAvertissement
Uniquement destiné aux cendres,
pas aux déchets combustibles.
Le cendrier amovible peut être placé
dans les porte-gobelets.

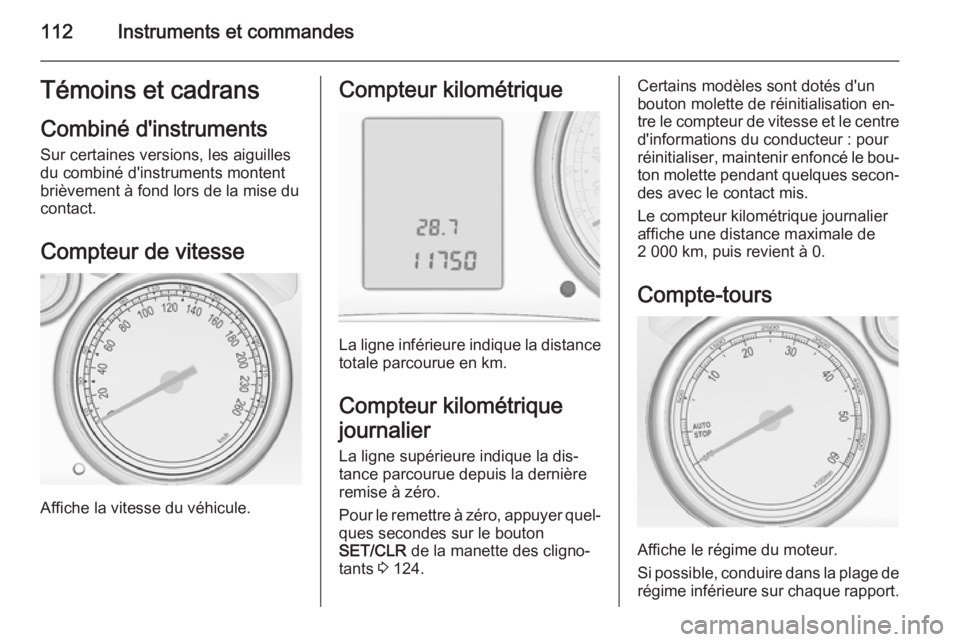

112Instruments et commandesTémoins et cadransCombiné d'instruments
Sur certaines versions, les aiguilles
du combiné d'instruments montent
brièvement à fond lors de la mise du
contact.
Compteur de vitesse
Affiche la vitesse du véhicule.
Compteur kilométrique
La ligne inférieure indique la distance
totale parcourue en km.
Compteur kilométrique
journalier
La ligne supérieure indique la dis‐
tance parcourue depuis la dernière
remise à zéro.
Pour le remettre à zéro, appuyer quel‐ ques secondes sur le bouton
SET/CLR de la manette des cligno‐
tants 3 124.
Certains modèles sont dotés d'un
bouton molette de réinitialisation en‐
tre le compteur de vitesse et le centre d'informations du conducteur : pour
réinitialiser, maintenir enfoncé le bou‐ ton molette pendant quelques secon‐
des avec le contact mis.
Le compteur kilométrique journalier
affiche une distance maximale de
2 000 km, puis revient à 0.
Compte-tours
Affiche le régime du moteur.
Si possible, conduire dans la plage de régime inférieure sur chaque rapport.

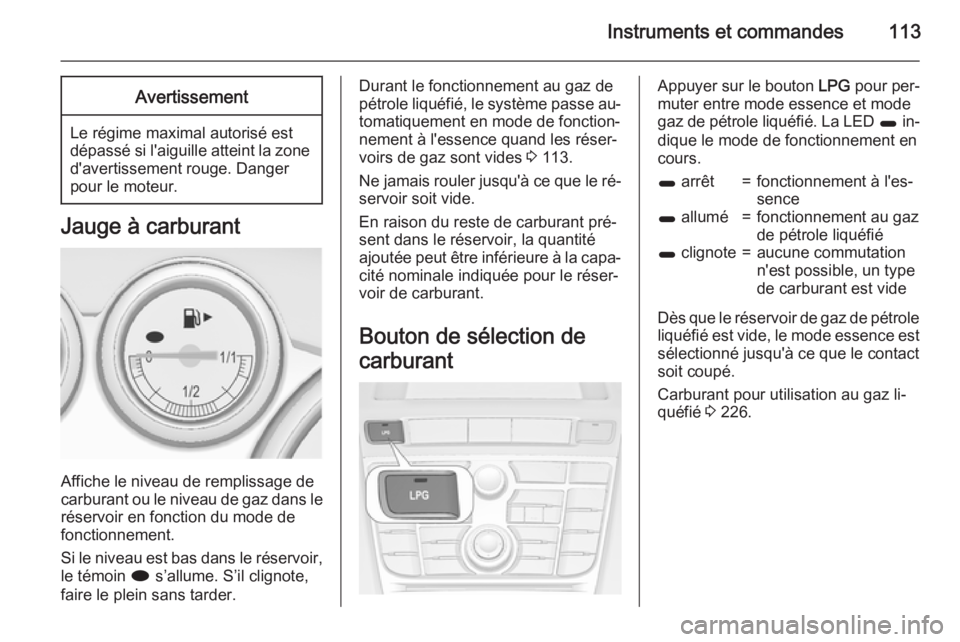

Instruments et commandes113Avertissement
Le régime maximal autorisé est
dépassé si l'aiguille atteint la zone d'avertissement rouge. Danger
pour le moteur.
Jauge à carburant
Affiche le niveau de remplissage de
carburant ou le niveau de gaz dans le
réservoir en fonction du mode de
fonctionnement.
Si le niveau est bas dans le réservoir, le témoin i s’allume. S’il clignote,
faire le plein sans tarder.
Durant le fonctionnement au gaz de
pétrole liquéfié, le système passe au‐ tomatiquement en mode de fonction‐
nement à l'essence quand les réser‐
voirs de gaz sont vides 3 113.
Ne jamais rouler jusqu'à ce que le ré‐
servoir soit vide.
En raison du reste de carburant pré‐
sent dans le réservoir, la quantité
ajoutée peut être inférieure à la capa‐
cité nominale indiquée pour le réser‐
voir de carburant.
Bouton de sélection de
carburantAppuyer sur le bouton LPG pour per‐
muter entre mode essence et mode gaz de pétrole liquéfié. La LED 1 in‐
dique le mode de fonctionnement en
cours.1 arrêt=fonctionnement à l'es‐
sence1 allumé=fonctionnement au gaz
de pétrole liquéfié1 clignote=aucune commutation
n'est possible, un type
de carburant est vide
Dès que le réservoir de gaz de pétrole
liquéfié est vide, le mode essence est sélectionné jusqu'à ce que le contact
soit coupé.
Carburant pour utilisation au gaz li‐
quéfié 3 226.

114Instruments et commandesJauge de température deliquide de refroidissementdu moteur
Affiche la température du liquide de
refroidissement.
zone gauche=le moteur n'a pas
encore atteint sa
température de
fonctionnementzone centrale=température de
fonctionnement
normalezone droite=température trop
élevéeAvertissement
Si la température de liquide de re‐ froidissement du moteur est trop
élevée, arrêter le véhicule, couper le moteur. Danger pour le moteur. Vérifier le niveau de liquide de re‐
froidissement.
Affichage de service
Le système de durée de vie de l'huile
moteur vous indique quand changer
de filtre et d'huile moteur. Basé sur les
conditions de conduite, l'intervalle de
vidange de l'huile moteur et de rem‐
placement de filtre qui sera indiqué
peut fortement varier.
Dans l'affichage de combiné de ni‐
veau supérieur, la durée de vie res‐ tante de l'huile est indiquée dans le
Menu informations véhicule .
Sur l'affichage de mi-niveau, la durée
de vie restante de l'huile moteur est
indiquée par le témoin I ; le contact
doit donc être mis, mais le moteur doit
être à l'arrêt.
Le menu et la fonction peuvent être
sélectionnés à l'aide des boutons sur
la manette des clignotants.
Pour afficher la durée de vie restante
de l'huile moteur :

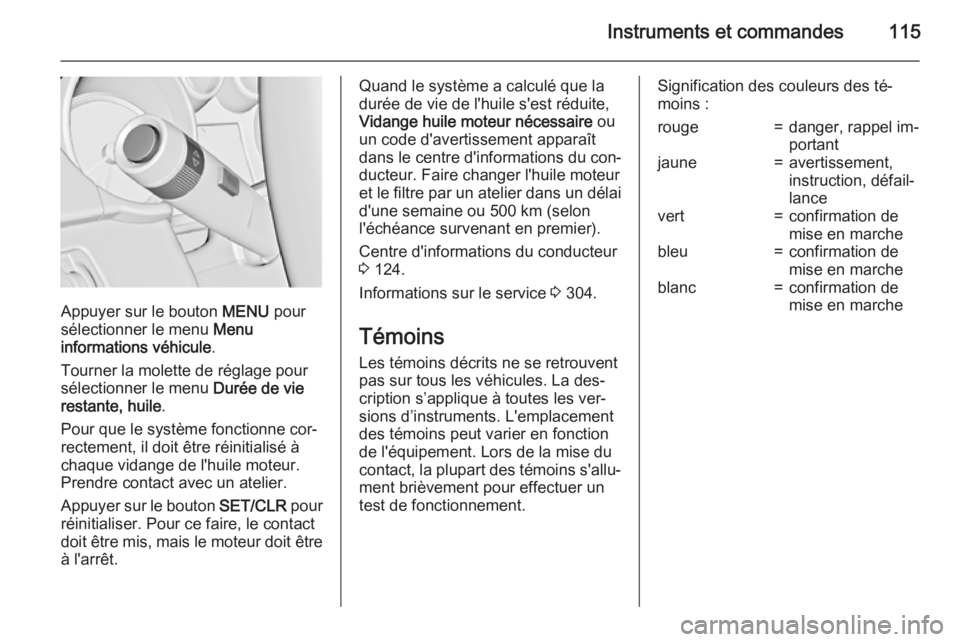

Instruments et commandes115
Appuyer sur le bouton MENU pour
sélectionner le menu Menu
informations véhicule .
Tourner la molette de réglage pour
sélectionner le menu Durée de vie
restante, huile .
Pour que le système fonctionne cor‐
rectement, il doit être réinitialisé à chaque vidange de l'huile moteur.
Prendre contact avec un atelier.
Appuyer sur le bouton SET/CLR pour
réinitialiser. Pour ce faire, le contact
doit être mis, mais le moteur doit être
à l'arrêt.
Quand le système a calculé que la
durée de vie de l'huile s'est réduite,
Vidange huile moteur nécessaire ou
un code d'avertissement apparaît
dans le centre d'informations du con‐
ducteur. Faire changer l'huile moteur
et le filtre par un atelier dans un délai
d'une semaine ou 500 km (selon
l'échéance survenant en premier).
Centre d'informations du conducteur
3 124.
Informations sur le service 3 304.
Témoins
Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La des‐
cription s’applique à toutes les ver‐
sions d’instruments. L'emplacement
des témoins peut varier en fonction
de l'équipement. Lors de la mise du
contact, la plupart des témoins s'allu‐
ment brièvement pour effectuer un
test de fonctionnement.Signification des couleurs des té‐ moins :rouge=danger, rappel im‐
portantjaune=avertissement,
instruction, défail‐
lancevert=confirmation de
mise en marchebleu=confirmation de
mise en marcheblanc=confirmation de
mise en marche

116Instruments et commandes
Témoins du combiné d'instruments

Instruments et commandes117

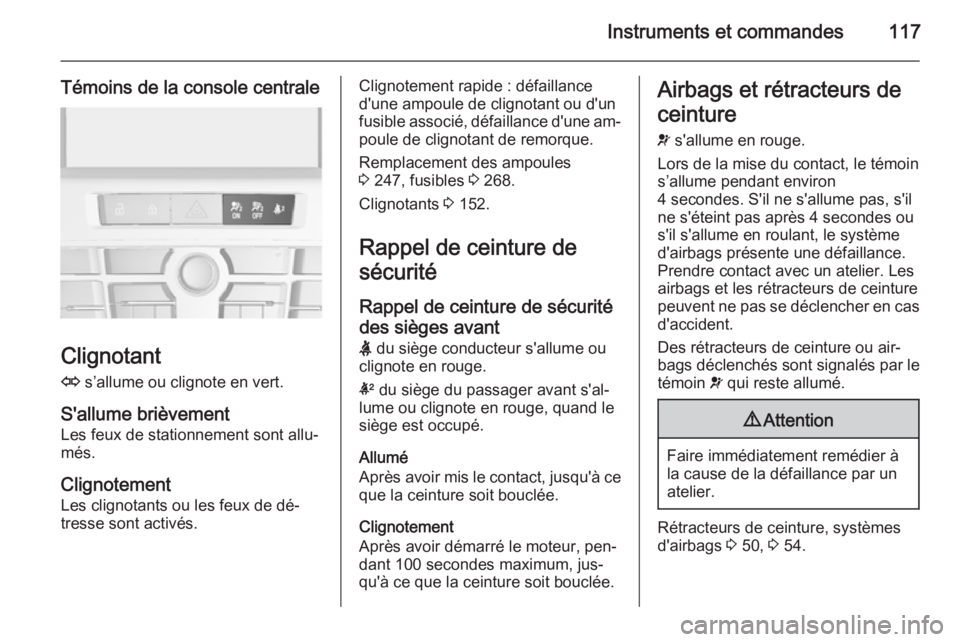

Témoins de la console centrale
Clignotant
O s’allume ou clignote en vert.
S'allume brièvement Les feux de stationnement sont allu‐
més.
Clignotement
Les clignotants ou les feux de dé‐
tresse sont activés.
Clignotement rapide : défaillance
d'une ampoule de clignotant ou d'un
fusible associé, défaillance d'une am‐ poule de clignotant de remorque.
Remplacement des ampoules
3 247, fusibles 3 268.
Clignotants 3 152.
Rappel de ceinture de
sécurité
Rappel de ceinture de sécurité des sièges avant
X du siège conducteur s'allume ou
clignote en rouge.
k du siège du passager avant s'al‐
lume ou clignote en rouge, quand le
siège est occupé.
Allumé
Après avoir mis le contact, jusqu'à ce
que la ceinture soit bouclée.
Clignotement
Après avoir démarré le moteur, pen‐
dant 100 secondes maximum, jus‐
qu'à ce que la ceinture soit bouclée.Airbags et rétracteurs de
ceinture v s'allume en rouge.
Lors de la mise du contact, le témoin
s’allume pendant environ
4 secondes. S'il ne s'allume pas, s'il
ne s'éteint pas après 4 secondes ou
s'il s'allume en roulant, le système
d'airbags présente une défaillance.
Prendre contact avec un atelier. Les
airbags et les rétracteurs de ceinture
peuvent ne pas se déclencher en cas
d'accident.
Des rétracteurs de ceinture ou air‐
bags déclenchés sont signalés par le
témoin v qui reste allumé.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Rétracteurs de ceinture, systèmes d'airbags 3 50, 3 54.

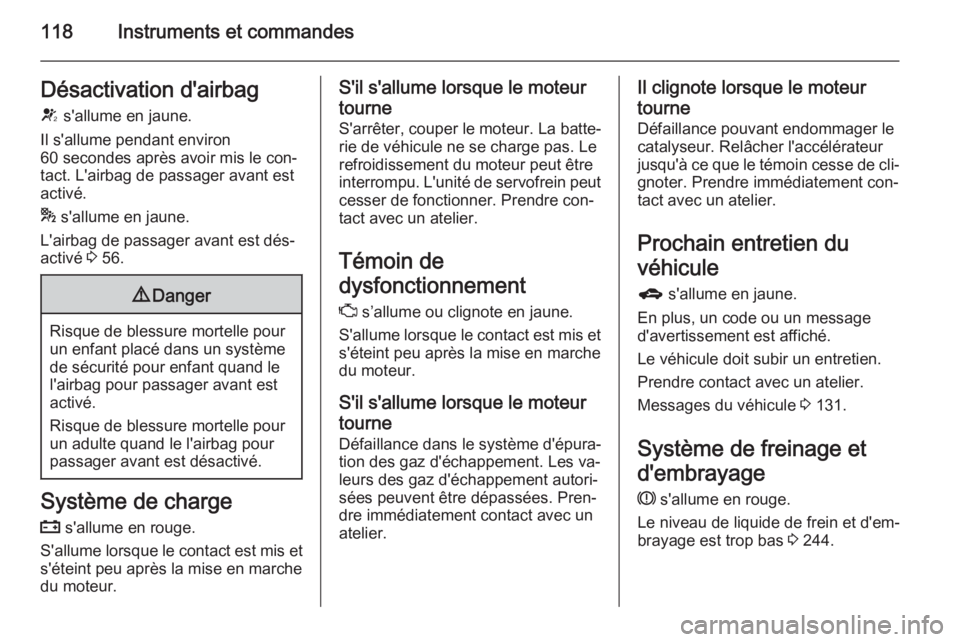

118Instruments et commandesDésactivation d'airbagV s'allume en jaune.
Il s'allume pendant environ
60 secondes après avoir mis le con‐
tact. L'airbag de passager avant est
activé.
* s'allume en jaune.
L'airbag de passager avant est dés‐ activé 3 56.9 Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand le
l'airbag pour passager avant est
activé.
Risque de blessure mortelle pour
un adulte quand le l'airbag pour
passager avant est désactivé.
Système de charge
p s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne S'arrêter, couper le moteur. La batte‐rie de véhicule ne se charge pas. Le
refroidissement du moteur peut être
interrompu. L'unité de servofrein peut
cesser de fonctionner. Prendre con‐
tact avec un atelier.
Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume lorsque le contact est mis et s'éteint peu après la mise en marchedu moteur.
S'il s'allume lorsque le moteur
tourne Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les va‐
leurs des gaz d'échappement autori‐
sées peuvent être dépassées. Pren‐
dre immédiatement contact avec un
atelier.Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le
catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de cli‐ gnoter. Prendre immédiatement con‐
tact avec un atelier.
Prochain entretien du
véhicule g s'allume en jaune.
En plus, un code ou un message
d'avertissement est affiché.
Le véhicule doit subir un entretien. Prendre contact avec un atelier.
Messages du véhicule 3 131.
Système de freinage et d'embrayage
R s'allume en rouge.
Le niveau de liquide de frein et d'em‐
brayage est trop bas 3 244.
