OPEL ASTRA J 2015 Manuel d'utilisation (in French)

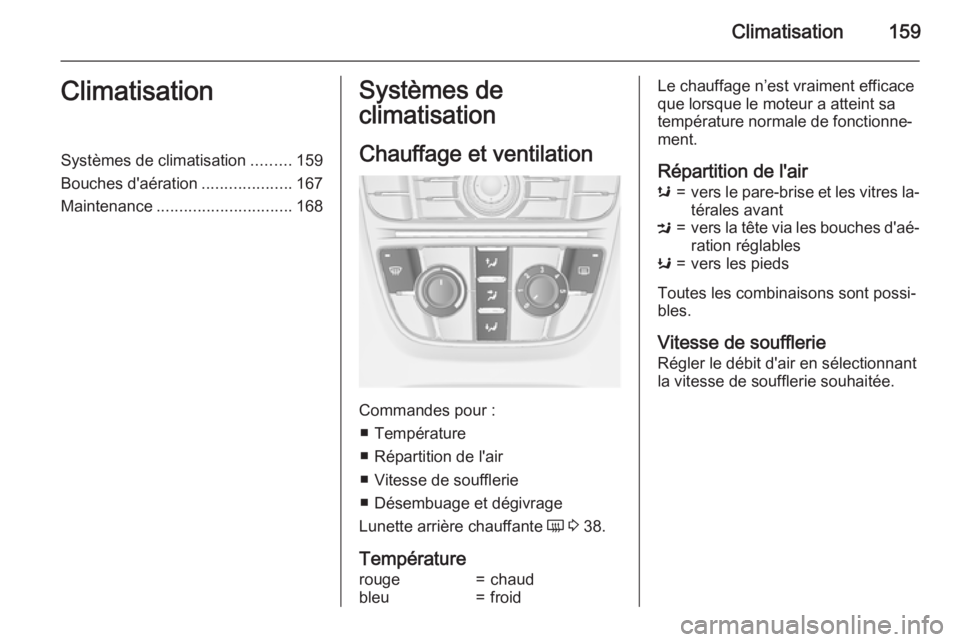

Climatisation159ClimatisationSystèmes de climatisation.........159
Bouches d'aération ....................167
Maintenance .............................. 168Systèmes de
climatisation
Chauffage et ventilation
Commandes pour : ■ Température
■ Répartition de l'air
■ Vitesse de soufflerie
■ Désembuage et dégivrage
Lunette arrière chauffante Ü 3 38.
Température
rouge=chaudbleu=froidLe chauffage n’est vraiment efficace
que lorsque le moteur a atteint sa
température normale de fonctionne‐
ment.
Répartition de l'airs=vers le pare-brise et les vitres la‐ térales avantM=vers la tête via les bouches d'aé‐
ration réglablesK=vers les pieds
Toutes les combinaisons sont possi‐
bles.
Vitesse de soufflerie
Régler le débit d'air en sélectionnant
la vitesse de soufflerie souhaitée.

160Climatisation
Désembuage et dégivrage
■Appuyer sur le bouton V : la souf‐
flerie passe automatiquement en
vitesse maximale, la répartition
d'air est dirigée vers le pare-brise.
■ Commutateur de température sur le niveau le plus chaud.
■ Activer la lunette arrière chauf‐ fante Ü.
■ Ouvrir les bouches d'aération laté‐ rales selon les besoins et les diriger
vers les vitres latérales.
Climatisation
En plus, le système de chauffage et
de ventilation, la climatisation offre
les commandes pour :
n=refroidissement4=recyclage d'air
Sièges chauffants ß 3 50, volant
chauffé * 3 105.
Refroidissement n
Appuyer sur le bouton
n pour mettre
le refroidissement en marche. L'acti‐
vation est signalée par l'allumage de
la LED dans le bouton. Le refroidis‐
sement ne fonctionne que lorsque le
moteur est en marche et que la souf‐
flerie de la climatisation est allumée.
Appuyer de nouveau sur le bouton
n pour arrêter le refroidissement.
Le système de climatisation refroidit
et déshumidifie l'air dès que la tem‐
pérature extérieure est légèrement
supérieure au point de gel. Il peut

Climatisation161
alors se former de la condensation
qui se traduit par un écoulement sous le véhicule.
Si aucun refroidissement ou déshu‐
midification n'est requis, désactiver le système de refroidissement pour éco‐
nomiser le carburant. Activer le refroi‐ dissement peut inhiber les arrêts au‐
tomatiques.
Recyclage d'air 4
Appuyer sur le bouton
4 pour acti‐
ver le mode de recyclage de l'air. L'activation est signalée par la LED
dans le bouton.
Appuyer de nouveau sur le bouton
4 pour désactiver le mode de recy‐
clage de l'air.9 Attention
Le système de recyclage d'air ré‐
duit le renouvellement de l'air in‐
térieur. En utilisation sans refroi‐
dissement, l'humidité de l'air aug‐
mente et les vitres peuvent se re‐
couvrir de buée. On observe une
baisse de la qualité de l'air, ce qui
peut se traduire par des signes de fatigue chez les passagers.
Dans des conditions d'air ambiant
chaud et très humide, le pare-brise peut s'embuer de l'extérieur quand de
l'air froid y est soufflé. Si le pare-brise
s'embue depuis l'extérieur, enclen‐
cher l'essuie-glace avant et désacti‐
ver s.
Refroidissement maximal
Ouvrir brièvement les vitres pour éva‐
cuer rapidement l'air chaud.
■ Enclencher le refroidissement n.
■ Recyclage d'air 4 en marche.
■ Appuyer sur le commutateur de ré‐
partition d'air M.
■ Placer le commutateur de tempé‐ rature sur le niveau le plus froid.
■ Régler la vitesse de soufflerie au maximum.
■ Ouvrir toutes les bouches.

162Climatisation
Désembuage et dégivrage des
vitres V
■
Appuyer sur le bouton V : la souf‐
flerie passe automatiquement en
vitesse maximale, la répartition
d'air est dirigée vers le pare-brise.
■ Commutateur de température sur le niveau le plus chaud.
■ Activer la lunette arrière chauf‐ fante Ü.
■ Ouvrir les bouches d'aération laté‐ rales selon les besoins et les diriger
vers les vitres latérales.
Remarque
Appuyer sur le bouton V pendant
que le moteur est en marche inter‐
rompt l'Autostop jusqu'à ce que le
bouton V soit enfoncé de nouveau.
Si le bouton s est enfoncé alors que
le ventilateur est allumé et que le
moteur tourne, l'arrêt automatique
sera interdit jusqu'à ce que le bouton
s soit à nouveau enfoncé ou que le
ventilateur soit arrêté.
Appuyer sur le bouton V pendant
que le moteur est en Autostop redé‐
marre automatiquement le moteur.
Appuyer sur le bouton s pendant
que le ventilateur est allumé et que
le moteur est en Autostop redémarre automatiquement le moteur.
Système Stop/Start 3 173.
Climatisation électronique
La climatisation à zone double per‐
met des températures de climatisa‐ tion différentes entre le côté conduc‐
teur et le côté passager avant.En mode de température automati‐
que, la vitesse de la soufflerie et la
répartition de l'air sont réglées auto‐
matiquement.
Commandes pour :
■ Température côté conducteur
■ Répartition de l'air
■ Vitesse de soufflerie
■ Température du côté de passager avant
n=refroidissementAUTO=mode automatique4=mode de recyclage d'air ma‐
nuelV=désembuage et dégivrage

Climatisation163
Lunette arrière chauffante Ü 3 38,
Sièges chauffés ß 3 50, Volant
chauffé * 3 105.
Toute modification de réglage appa‐
raît pendant quelques secondes sur
l'affichage d'informations.
Le système de climatisation automa‐
tique fonctionne uniquement avec le
moteur en marche.
Mode Automatique AUTO
Réglage de base en vue d'un confort
maximum :
■ Appuyer sur le bouton AUTO, la ré‐
partition de l'air et la vitesse de la
soufflante seront réglées automati‐
quement.
■ Ouvrir toutes les bouches d'aéra‐ tion pour permettre une meilleure
répartition d'air en mode Automati‐
que.
■ Appuyer sur n pour mettre en route
le refroidissement et le désem‐
buage en option. L'activation est si‐ gnalée par l'allumage de la LED
dans le bouton.
■ Régler les températures souhai‐ tées pour le conducteur et le pas‐
sager avant à l'aide des boutons ro‐ tatifs gauche et droit. La tempéra‐
ture recommandée est de 22 °C.
La régulation de la vitesse de souffle‐
rie en mode Automatique peut être
modifiée dans le menu Réglages.
Personnalisation du véhicule 3 138.
Présélection de la température Régler les températures à la valeur
souhaitée.

164Climatisation
Si la température minimale Lo est ré‐
glée, le système de commande de cli‐ matisation fonctionne avec sa capa‐
cité maximale de refroidissement, si
le refroidissement n est activé.
Si la température maximale Hi est ré‐
glée, la climatisation fonctionnement
avec sa capacité maximale de chauf‐
fage.
Remarque
Si n est activé, la réduction de la
température réglée de l'habitacle peut provoquer le redémarrage du
moteur à combustion à partir d'un
arrêt automatique ou le blocage d'un arrêt automatique.
Désembuage et dégivrage des
vitres V
■
Appuyer sur le bouton V. L'activa‐
tion est signalée par l'allumage de
la LED dans le bouton.
■ La température et la répartition d'air
se règlent automatiquement et la
soufflerie fonctionne à grande vi‐
tesse.
■ Activer la lunette arrière chauf‐ fante Ü.
■ Pour revenir au mode précédent : appuyer sur le bouton V, pour re‐
venir en mode Automatique : ap‐
puyer sur le bouton AUTO.
Le réglage du chauffage automatique
de la lunette arrière peut être modifié
dans le menu Réglages de l'affichage d'informations. Personnalisation du
véhicule 3 138.
Remarque
Appuyer sur le bouton V pendant
que le moteur est en marche inter‐
rompt l'Autostop jusqu'à ce que le
bouton V soit enfoncé de nouveau.
Si le bouton s est enfoncé alors que
le ventilateur est allumé et que le
moteur tourne, l'arrêt automatique
sera interdit jusqu'à ce que le bouton
s soit à nouveau enfoncé ou que le
ventilateur soit arrêté.
Appuyer sur le bouton V pendant
que le moteur est en Autostop redé‐
marre automatiquement le moteur.
Appuyer sur le bouton s pendant
que le ventilateur est allumé et que le moteur est en Autostop redémarre
automatiquement le moteur.
Système Stop/Start 3 173.

Climatisation165
Réglages manuelsLes réglages de la climatisation peu‐
vent être modifiés en actionnant les
boutons et les boutons rotatifs
comme suit. Une modification de ré‐
glage désactivera le mode Automati‐
que.
Vitesse de soufflerie Z
Appuyer sur le bouton inférieur pour
diminuer ou sur le bouton supérieur
pour augmenter la vitesse de la souf‐
flerie comme illustré. La vitesse desoufflerie est indiquée par un certain
nombre de segments sur l'affichage.
Maintenir le bouton inférieur enfoncé
plus longtemps : la soufflerie et le re‐
froidissement sont arrêtés.
Maintenir le bouton supérieur en‐ foncé plus longtemps : la soufflerie
fonctionne à sa vitesse maximale.
Pour revenir en mode Automatique :
Appuyer sur le bouton AUTO.
Répartition de l'air s, M , K
Appuyer sur le bouton correspondant
au réglage souhaité. L'activation est
signalée par l'allumage de la LED
dans le bouton.
s=vers le pare-brise et les vitres la‐
térales avant (climatisation acti‐
vée en fond pour éviter la forma‐
tion de buée sur les vitres)M=vers la tête via les bouches d'aé‐ ration réglablesK=vers les pieds
Toutes les combinaisons sont possi‐
bles.
Revenir à la répartition automatique
de l'air : appuyer sur le bouton
AUTO .
Refroidissement n

166Climatisation
Appuyer sur le bouton n pour mettre
le refroidissement en marche. L'acti‐
vation est signalée par l'allumage de
la LED dans le bouton. Le refroidis‐
sement ne fonctionne que lorsque le
moteur est en marche et que la souf‐
flerie de la climatisation est allumée.
Appuyer de nouveau sur le bouton
n pour arrêter le refroidissement.
Le système de climatisation refroidit
et déshumidifie (assèche) l'air à partir d'une certaine température exté‐
rieure. Il peut alors se former de la
condensation qui se traduit par un
écoulement sous le véhicule.
Si aucun refroidissement ou déshu‐
midification n'est requis, désactiver le système de refroidissement pour éco‐ nomiser le carburant. Lorsque le sys‐
tème de refroidissement est coupé, le système de climatisation ne deman‐
dera aucun redémarrage du moteur
pendant un Autostop. Exception : le
système de dégivrage est activé et un
redémarrage est exigé, car la tempé‐
rature extérieure est supérieure à
0 °C.L'affichage indiquera ACON lorsque
le refroidissement est activé ou
ACOFF lorsque le refroidissement est
désactivé.
Le fonctionnement du refroidisse‐
ment après démarrage du moteur
peut être activé ou désactivé dans le
menu Réglages de l'affichage d'infor‐
mations. Personnalisation du
véhicule 3 138.
Mode de recyclage d'air 4
Appuyer sur le bouton 4 pour acti‐
ver le mode de recyclage de l'air. L'activation est signalée par l'allu‐
mage de la LED dans le bouton.
Appuyer de nouveau sur le bouton
4 pour désactiver le mode de recy‐
clage.9 Attention
Le système de recyclage d'air ré‐
duit le renouvellement de l'air in‐
térieur. En utilisation sans refroi‐
dissement, l'humidité de l'air aug‐
mente et les vitres peuvent se re‐
couvrir de buée. On observe une
baisse de la qualité de l'air, ce qui
peut se traduire par des signes de fatigue chez les passagers.
Dans des conditions d'air ambiant
chaud et très humide, le pare-brise peut s'embuer de l'extérieur quand
l'air froid y est dirigé. Si le pare-brise
s'embue depuis l'extérieur, enclen‐
cher l'essuie-glace avant et désacti‐
ver s.
Réglages de base Certains réglages peuvent être modi‐
fiés dans le menu Réglages de l'affi‐
chage d'informations. Personnalisa‐
tion du véhicule 3 138.

Climatisation167Chauffage auxiliaireChauffage d'appoint
Quickheat est un chauffage électri‐
que d'appoint qui chauffe automati‐
quement l'habitacle plus rapidement.Bouches d'aération
Bouches d'aération
réglables
Au moins une des bouches d'aération
doit être ouverte quand le refroidisse‐
ment fonctionne.
Pour ouvrir la bouche d'aération, tour‐ ner la molette de réglage vers le plus
grand symbole W. Régler le débit d'air
venant de la bouche d'aération en
tournant la molette.
Régler la direction du flux d'air en fai‐
sant basculer et pivoter les lamelles.
Pour fermer la bouche d'aération,
tourner la molette de réglage vers le plus petit symbole W.
9 Attention
Ne pas attacher d'objet aux lamel‐
les des bouches d'aération. Ris‐
que de dommage et de blessure
en cas d'accident.

168ClimatisationBouches d'aération fixes
D'autres bouches d'aération se trou‐
vent sous le pare-brise et les vitres
latérales ainsi que dans les espaces
pour les pieds.Maintenance
Prise d'air
La prise d'air dans le compartiment
moteur, à l'extérieur devant le pare-
brise, ne doit pas être encombrée. Le cas échéant, enlever les feuilles, les
saletés ou la neige.
Filtre à pollens Le filtre à pollen nettoie l’air provenant
de l’extérieur des poussières et des
particules telles que pollens et spo‐
res.
Fonctionnement normal de
la climatisation
Pour assurer un fonctionnement par‐
fait et constant, faire fonctionner le système de refroidissement une fois
par mois pendant quelques minutes,
quel que soit le temps ou la saison. Le refroidissement n’est pas possible
quand la température extérieure est
trop basse.
Service
Pour une performance optimale du
refroidissement, il est recommandé
de vérifier annuellement, à partir de la troisième année de mise en circula‐
tion du véhicule, le système de clima‐
tisation, y compris :
■ Test de fonctionnement et de pres‐
sion.
■ Fonctionnement du chauffage.
■ Vérification de l'étanchéité.
■ Contrôle de la courroie d'entraîne‐ ment.
