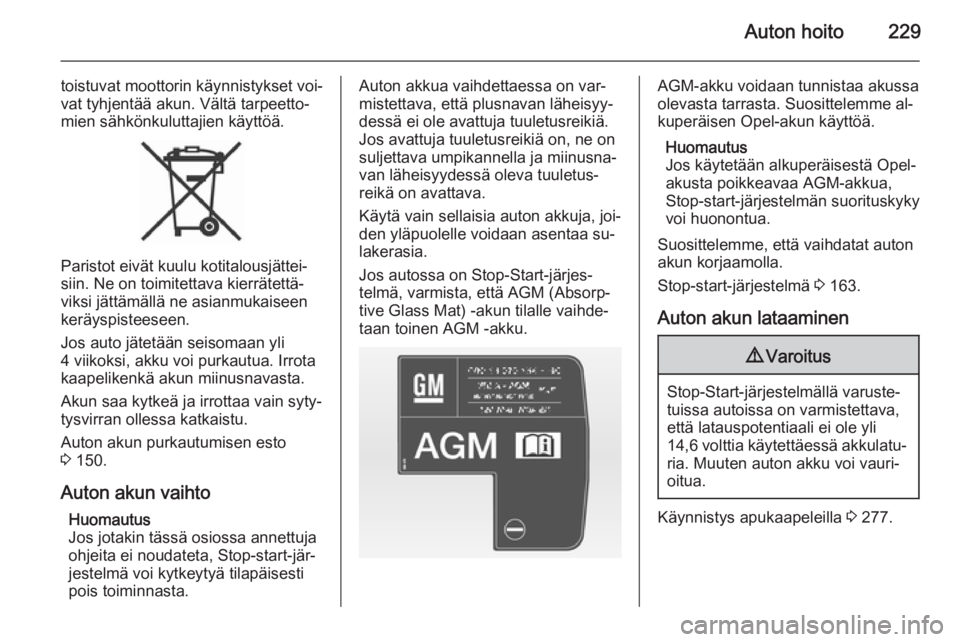

Auton hoito229
toistuvat moottorin käynnistykset voi‐
vat tyhjentää akun. Vältä tarpeetto‐
mien sähkönkuluttajien käyttöä.
Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseen
keräyspisteeseen.
Jos auto jätetään seisomaan yli
4 viikoksi, akku voi purkautua. Irrota
kaapelikenkä akun miinusnavasta.
Akun saa kytkeä ja irrottaa vain syty‐
tysvirran ollessa katkaistu.
Auton akun purkautumisen esto
3 150.
Auton akun vaihto Huomautus
Jos jotakin tässä osiossa annettuja
ohjeita ei noudateta, Stop-start-jär‐
jestelmä voi kytkeytyä tilapäisesti
pois toiminnasta.
Auton akkua vaihdettaessa on var‐
mistettava, että plusnavan läheisyy‐
dessä ei ole avattuja tuuletusreikiä.
Jos avattuja tuuletusreikiä on, ne on
suljettava umpikannella ja miinusna‐
van läheisyydessä oleva tuuletus‐
reikä on avattava.
Käytä vain sellaisia auton akkuja, joi‐
den yläpuolelle voidaan asentaa su‐
lakerasia.
Jos autossa on Stop-Start-järjes‐
telmä, varmista, että AGM (Absorp‐
tive Glass Mat) -akun tilalle vaihde‐
taan toinen AGM -akku.AGM-akku voidaan tunnistaa akussa
olevasta tarrasta. Suosittelemme al‐ kuperäisen Opel-akun käyttöä.
Huomautus
Jos käytetään alkuperäisestä Opel-
akusta poikkeavaa AGM-akkua,
Stop-start-järjestelmän suorituskyky
voi huonontua.
Suosittelemme, että vaihdatat auton
akun korjaamolla.
Stop-start-järjestelmä 3 163.
Auton akun lataaminen9 Varoitus
Stop-Start-järjestelmällä varuste‐
tuissa autoissa on varmistettava,
että latauspotentiaali ei ole yli
14,6 volttia käytettäessä akkulatu‐ ria. Muuten auton akku voi vauri‐
oitua.
Käynnistys apukaapeleilla 3 277.

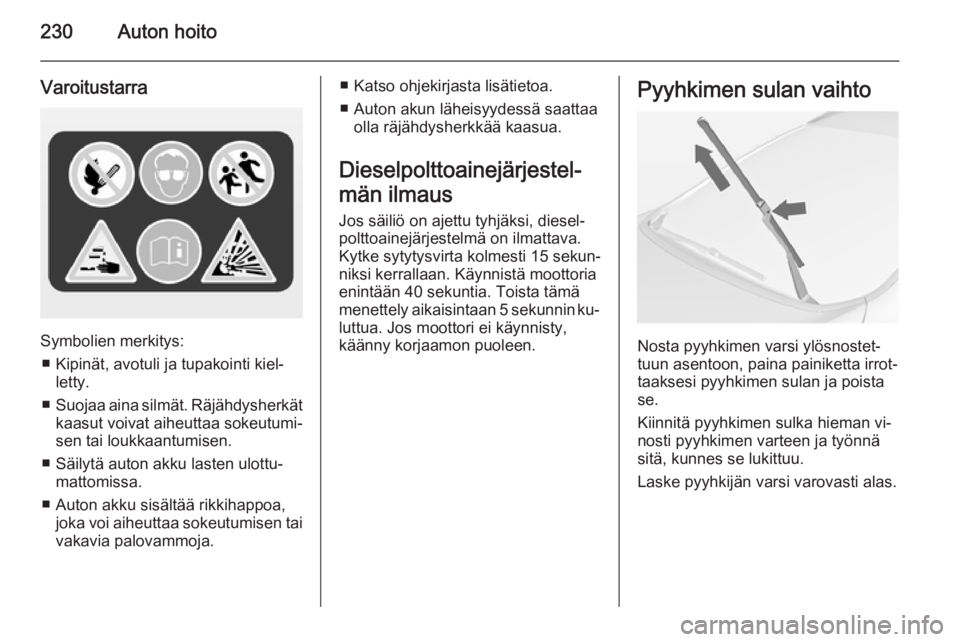

230Auton hoito
Varoitustarra
Symbolien merkitys:■ Kipinät, avotuli ja tupakointi kiel‐ letty.
■ Suojaa aina silmät. Räjähdysherkät
kaasut voivat aiheuttaa sokeutumi‐
sen tai loukkaantumisen.
■ Säilytä auton akku lasten ulottu‐ mattomissa.
■ Auton akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen taivakavia palovammoja.
■ Katso ohjekirjasta lisätietoa.
■ Auton akun läheisyydessä saattaa olla räjähdysherkkää kaasua.
Dieselpolttoainejärjestel‐
män ilmaus
Jos säiliö on ajettu tyhjäksi, diesel‐
polttoainejärjestelmä on ilmattava.
Kytke sytytysvirta kolmesti 15 sekun‐ niksi kerrallaan. Käynnistä moottoria
enintään 40 sekuntia. Toista tämä
menettely aikaisintaan 5 sekunnin ku‐
luttua. Jos moottori ei käynnisty,
käänny korjaamon puoleen.Pyyhkimen sulan vaihto
Nosta pyyhkimen varsi ylösnostet‐
tuun asentoon, paina painiketta irrot‐
taaksesi pyyhkimen sulan ja poista
se.
Kiinnitä pyyhkimen sulka hieman vi‐ nosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.

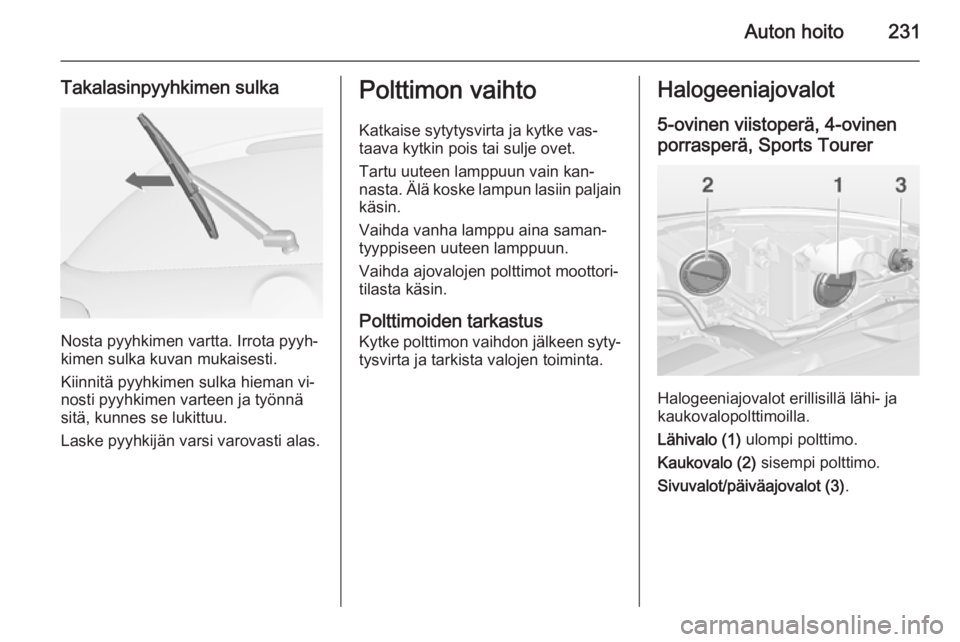

Auton hoito231
Takalasinpyyhkimen sulka
Nosta pyyhkimen vartta. Irrota pyyh‐
kimen sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka hieman vi‐ nosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Polttimon vaihto
Katkaise sytytysvirta ja kytke vas‐
taava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain kan‐
nasta. Älä koske lampun lasiin paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐
tilasta käsin.
Polttimoiden tarkastus Kytke polttimon vaihdon jälkeen syty‐
tysvirta ja tarkista valojen toiminta.Halogeeniajovalot
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer
Halogeeniajovalot erillisillä lähi- ja
kaukovalopolttimoilla.
Lähivalo (1) ulompi polttimo.
Kaukovalo (2) sisempi polttimo.
Sivuvalot/päiväajovalot (3) .

232Auton hoito
Lähivalo (1)
1. Käännä suojusta (1) vastapäi‐vään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
5. Asenna suojus ja kierrä myötäpäi‐
vään.
Kaukovalo (2)
1. Käännä suojusta (2) vastapäi‐ vään ja irrota se.
2. Vapauta polttimon pidin kiertä‐ mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
5. Asenna suojus ja kierrä myötäpäi‐
vään.

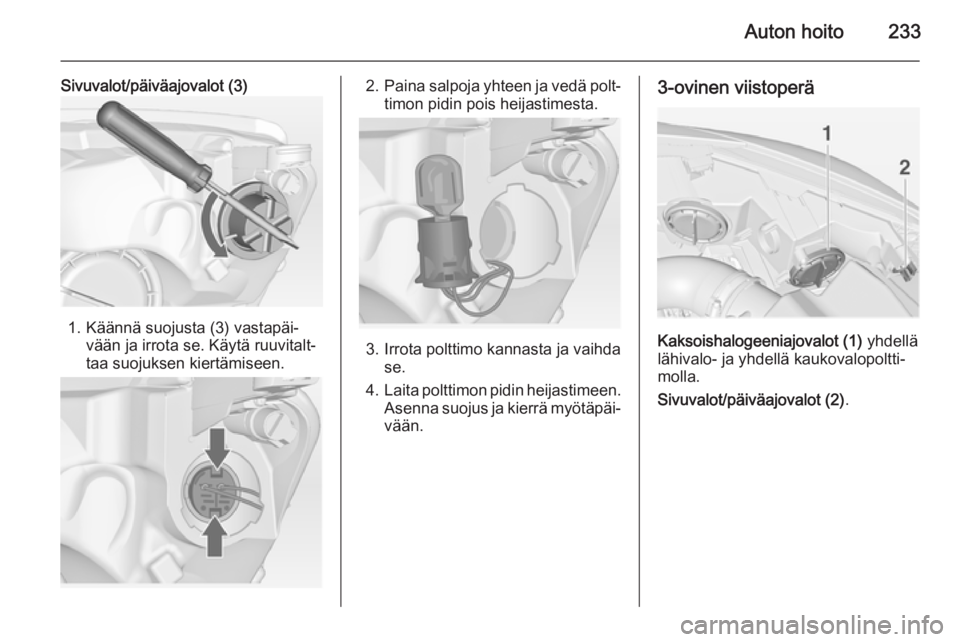

Auton hoito233
Sivuvalot/päiväajovalot (3)
1. Käännä suojusta (3) vastapäi‐vään ja irrota se. Käytä ruuvitalt‐
taa suojuksen kiertämiseen.
2. Paina salpoja yhteen ja vedä polt‐
timon pidin pois heijastimesta.
3. Irrota polttimo kannasta ja vaihda se.
4. Laita polttimon pidin heijastimeen.
Asenna suojus ja kierrä myötäpäi‐ vään.
3-ovinen viistoperä
Kaksoishalogeeniajovalot (1) yhdellä
lähivalo- ja yhdellä kaukovalopoltti‐
molla.
Sivuvalot/päiväajovalot (2) .

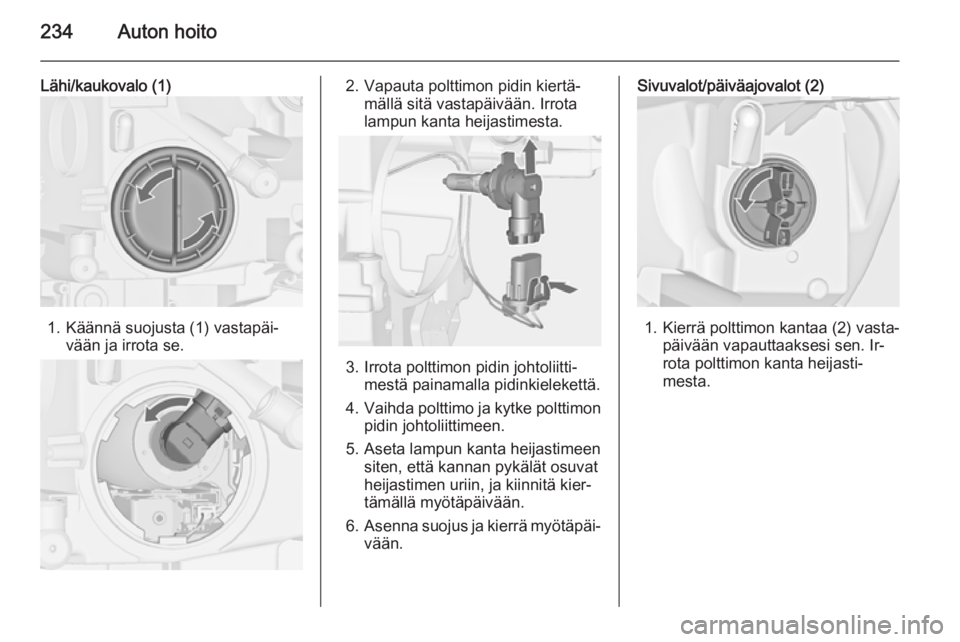

234Auton hoito
Lähi/kaukovalo (1)
1. Käännä suojusta (1) vastapäi‐vään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimon pidin johtoliitti‐ mestä painamalla pidinkielekettä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvatheijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sivuvalot/päiväajovalot (2)
1. Kierrä polttimon kantaa (2) vasta‐ päivään vapauttaaksesi sen. Ir‐
rota polttimon kanta heijasti‐
mesta.

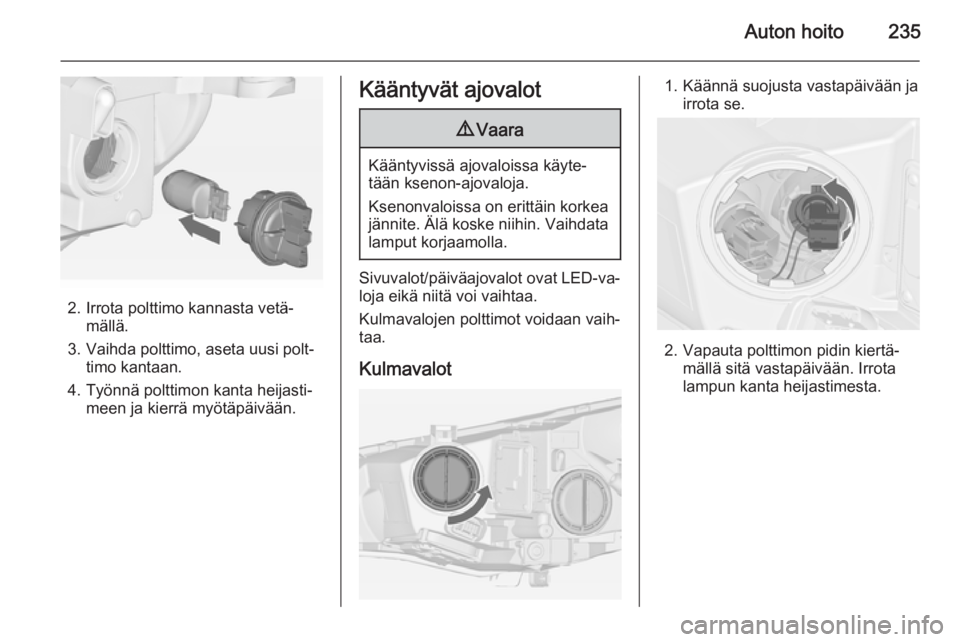

Auton hoito235
2. Irrota polttimo kannasta vetä‐mällä.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan.
4. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
Kääntyvät ajovalot9 Vaara
Kääntyvissä ajovaloissa käyte‐
tään ksenon-ajovaloja.
Ksenonvaloissa on erittäin korkea jännite. Älä koske niihin. Vaihdata
lamput korjaamolla.
Sivuvalot/päiväajovalot ovat LED-va‐
loja eikä niitä voi vaihtaa.
Kulmavalojen polttimot voidaan vaih‐
taa.
Kulmavalot
1. Käännä suojusta vastapäivään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.

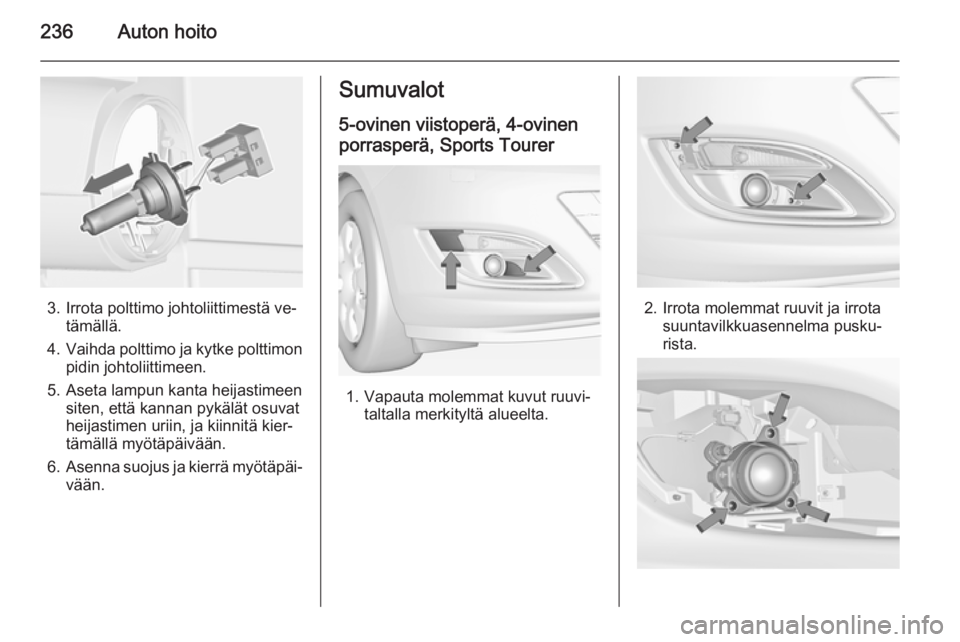

236Auton hoito
3. Irrota polttimo johtoliittimestä ve‐tämällä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sumuvalot
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer
1. Vapauta molemmat kuvut ruuvi‐ taltalla merkityltä alueelta.
2. Irrota molemmat ruuvit ja irrotasuuntavilkkuasennelma pusku‐
rista.

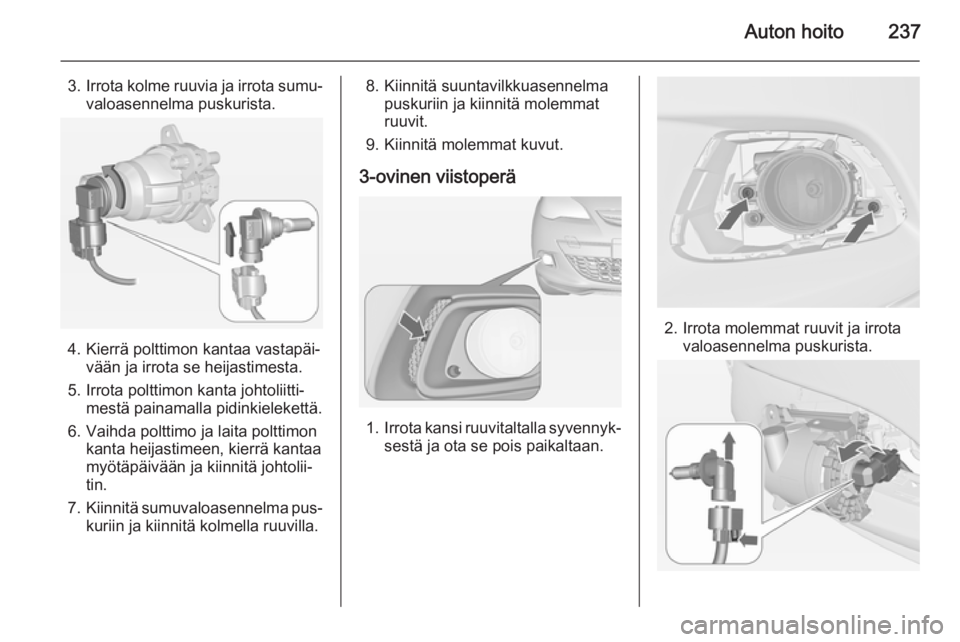

Auton hoito237
3.Irrota kolme ruuvia ja irrota sumu‐
valoasennelma puskurista.
4. Kierrä polttimon kantaa vastapäi‐ vään ja irrota se heijastimesta.
5. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
6. Vaihda polttimo ja laita polttimon kanta heijastimeen, kierrä kantaa
myötäpäivään ja kiinnitä johtolii‐
tin.
7. Kiinnitä sumuvaloasennelma pus‐
kuriin ja kiinnitä kolmella ruuvilla.
8. Kiinnitä suuntavilkkuasennelma puskuriin ja kiinnitä molemmat
ruuvit.
9. Kiinnitä molemmat kuvut.
3-ovinen viistoperä
1. Irrota kansi ruuvitaltalla syvennyk‐
sestä ja ota se pois paikaltaan.
2. Irrota molemmat ruuvit ja irrota valoasennelma puskurista.

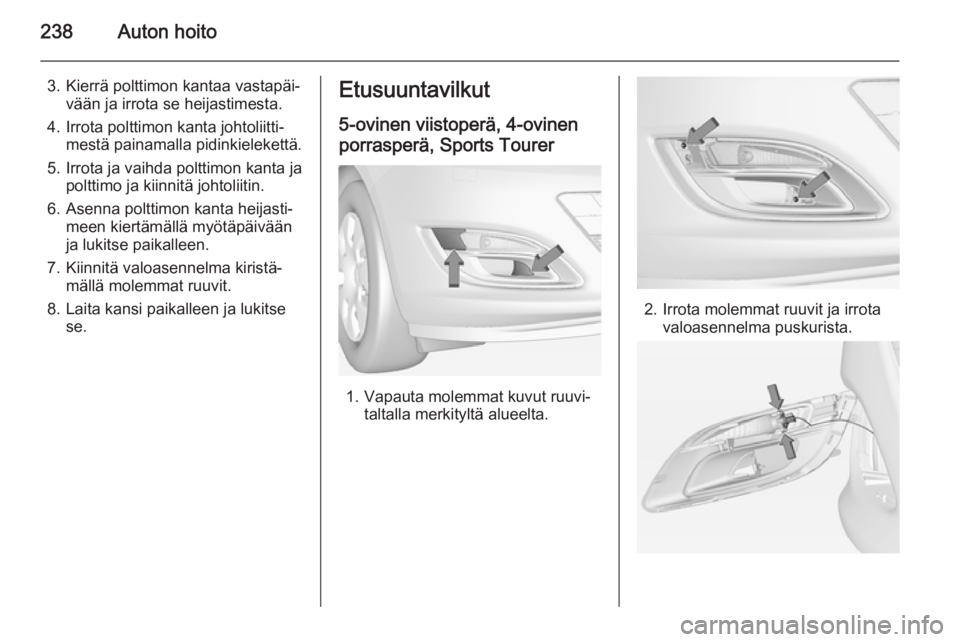

238Auton hoito
3. Kierrä polttimon kantaa vastapäi‐vään ja irrota se heijastimesta.
4. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
5. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
6. Asenna polttimon kanta heijasti‐ meen kiertämällä myötäpäivään
ja lukitse paikalleen.
7. Kiinnitä valoasennelma kiristä‐ mällä molemmat ruuvit.
8. Laita kansi paikalleen ja lukitse se.Etusuuntavilkut
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer
1. Vapauta molemmat kuvut ruuvi‐ taltalla merkityltä alueelta.
2. Irrota molemmat ruuvit ja irrotavaloasennelma puskurista.
