OPEL ASTRA J 2015 Omaniku käsiraamat (in Estonian)

Panipaigad89
Katte eemaldamine
Avada pakiruumi kate.
Tõmmata paremal asetsevat
vabastushooba üles ja hoida seda
ülal. Tõsta katet kõigepealt paremalt
poolt ja eemaldada hoidikutest.
Eemaldatud katet võib hoida
pakiruumi põranda all, nagu joonisel
näidatud.
Pakiruumi põrandaaluse panipaiga
kate 3 89.
Katte paigaldamine
Panna pakiruumi katte vasak pool
õnarusse, tõmmata avamishoob üles
ja hoida seda üleval, panna pakiruumi
katte parem pool oma kohale ja
fikseerida.
Põrandaaluse panipaiga
kaas
Tagumine põrandakate,
3-ukseline luukpära, 5-ukseline luukpära
Pakiruumi põrandaaluse panipaiga
kaane saab üles tõsta. Kinnitage
silmus pakiruumi katte alumisel küljel oleva haagi külge.

90PanipaigadEttevaatust
Kasutada konksu ainult
tagapõrandakatte ja reguleeritava
kõrgusega katte kinnitamiseks.
Reguleeritava kõrgusega kate,
3-ukseline luukpära, 5-ukseline
luukpära
Reguleeritava kõrgusega katet saab
paigaldada kolme asendisse:
■ vahetult tagumise põranda katte kohale ( 1)
■ keskmisse asendisse ( 2)
■ ülemisse asendisse ( 3).Ettevaatust
Kontrollida, et reguleeritava
kõrgusega katte ees- ja tagaosa
on kinnitatud samale kõrgusele.
Tõstmine
Katte tõstmiseks ülemisse asendisse
tõmmata rihma tahapoole ja tõsta
katte tagaserv vastavate tugede
peale.
Langetamine
Katte langetamiseks tõmmake rihma
tahapoole ja samal ajal lükake alla katte esiosa keskkoht.
Ettevaatust
Madalsagedusvaljuhääldigasõidukitel ei tohi langetada
reguleeritava kõrgusega katet

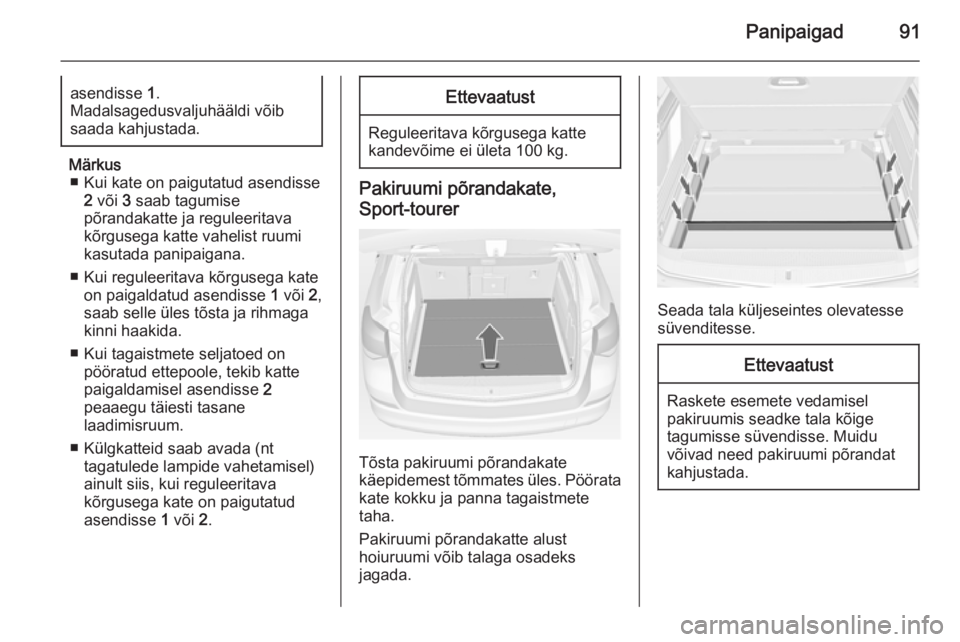

Panipaigad91asendisse 1.
Madalsagedusvaljuhääldi võib saada kahjustada.
Märkus ■ Kui kate on paigutatud asendisse 2 või 3 saab tagumise
põrandakatte ja reguleeritava
kõrgusega katte vahelist ruumi kasutada panipaigana.
■ Kui reguleeritava kõrgusega kate on paigaldatud asendisse 1 või 2,
saab selle üles tõsta ja rihmaga
kinni haakida.
■ Kui tagaistmete seljatoed on pööratud ettepoole, tekib katte
paigaldamisel asendisse 2
peaaegu täiesti tasane
laadimisruum.
■ Külgkatteid saab avada (nt tagatulede lampide vahetamisel)
ainult siis, kui reguleeritava
kõrgusega kate on paigutatud
asendisse 1 või 2.
Ettevaatust
Reguleeritava kõrgusega katte
kandevõime ei ületa 100 kg.
Pakiruumi põrandakate,
Sport-tourer
Tõsta pakiruumi põrandakate
käepidemest tõmmates üles. Pöörata
kate kokku ja panna tagaistmete
taha.
Pakiruumi põrandakatte alust
hoiuruumi võib talaga osadeks
jagada.
Seada tala küljeseintes olevatesse
süvenditesse.
Ettevaatust
Raskete esemete vedamisel
pakiruumis seadke tala kõige
tagumisse süvendisse. Muidu
võivad need pakiruumi põrandat kahjustada.

92PanipaigadKinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt
kinnitusrihmade või pagasivõrgu abil.
Pagasisüsteem
FlexOrganizer on paindlik süsteem
pakiruumi liigendamiseks.
Süsteem koosneb: ■ adapteritest,
■ võrktaskutest,
■ konksudest,
■ hoolduskastist,
■ rihmade komplektist.
Komponendid kinnitatakse adapterite ja konksude abil kahe külgpaneelides
oleva reelingu külge.
Adapterite paigaldamine
reelingutele
Pöörata käepide lahti, seada adapter
ülemisse ja alumisse reelingusoonde
ning nihutada soovitud asendisse.
Adapteri lukustamiseks pöörata
käepidet ülespoole. Eemaldamiseks pöörata käepide allapoole ja lükata
reelingult välja.
Muudetava asendiga
eraldusvõrk
Paigaldada adapterid ettenähtud
asendisse reelingutel. Panna
võrguvarvad otsapidi kokku.
Paigaldamiseks lükata vardaid pisut
kokku ja panna need adapterite
vastavatesse avadesse.
Äravõtmiseks suruda võrgu vardaid kokku ja võtta adapteritest välja.

Panipaigad93
Võrktasku
Paigaldada adapterid ettenähtud
asendisse reelingutel. Võrktaskut
saab riputada adapterite abil.
Konksude paigaldamine
reelingutele
Paigaldada esmalt konks soovitud
asendisse reelingu ülemises soones
ja seejärel suruda alumisse soonde.
Eemaldamisel tõmmata konks esmalt välja ülemisest soonest.
Hoolduskast
Paigaldada kaks konksu ülemisele
reelingule. Paigaldada kasti ülemised
kronsteinid pealtpoolt konksudesse.

94Panipaigad
Alternatiivselt võib mõlemad konksud
paigaldada alumisele reelingule.
Kinnitada kasti alumised kronsteinid
pealtpoolt alumistesse konksudesse.
Rihmade komplekt
Kinnitada rihmade komplekti
adapterid reelingule. Veenduda, et
vöö ei oleks keerdus.
Rihmade komplektil on kaks lukku, mis tuleb avada.
Vööd saab pingutada.
Turvavõrk Sport-toureril on olemas turvavõrk,mille võib paigaldada tagaistmete
taha või esiistmete taha, kui
tagaistmete seljatoed on alla
keeratud ja istmepadjad üles
tõstetud.
Turvavõrgu taga ei tohi vedada sõitjaid.
Paigaldamine
Tagaistmete taha
Kinnitage alumised konksud avaga
tagapool põrandal paremal ja vasakul
asuvasse aasa. Kinnitada rihm
turvavõrgule, kinnitades ülemise
konksu rihma aasade külge. Varda
paigaldamise ajal hoidke rihma
endiselt pingul.

Panipaigad95
Esiistmete taga
Kinnitada rihm aasade külge
tagaistme padja all.
Keerata seljatoed ette.
Lameda laadimisruumi saamiseks
keerata enne turvavõrgu kinnitamist
kõigepealt istmepadjad alla.
Vajaduse korral nihutage pinge
vähendamiseks esiistmeid ettepoole.
Varda paigaldamine
Katuseraamil on kaks
paigaldamisava: võrgu vabastamis-
ja kinnitamisvarras ühel pool ning
kokkusurumisvarras ning
vabastamine ja kinnitamine teisel
küljel.
Pakiruum 3 83.
Eemaldamine
Vabastada turvavõrgu vardad
katuseraami toenditest. Vabastada
rihmad aasadest. Rullida võrk üles ja
kinnitada rihmaga.
Eemaldatud turvavõrku võib hoida
pakiruumi põrandakatte all 3 89.
Ohukolmnurk 3-ukseline luukpära, 5-ukseline
luukpära
Panna ohukolmnurk pakiruumi
paremal pool oleva rihma taha
hoiuruumi.

96Panipaigad
Sport-tourer
Keerata rihmad alla. Ohukolmnurka
tuleb hoida tagaluugi siseküljel oleva rihma taga.
4-ukseline järskpära
Hoidke ohukolmnurka pakiruumi
vasakus servas paiknevas pesas.
Esmaabikomplekt
5-ukseline luukpära
Paigutada esmaabikomplekt
panipaika ohukolmnurga taga.
Enne esmakordset kasutamist
vajutada siseliistu ülalt ja
perforatsiooni külgedelt. Seejärel
keerata liist uuesti üles, et avada
panipaik.

Panipaigad97
3-ukseline luukpära
Paigutada esmaabikomplekt
panipaika ohukolmnurga taga.
Kasutage katte allapööramiseks
süvendeid.
Olenevalt varustusest võib tagumises panipaigas hoida esmaabikomplekti
3 87.
Sport-tourer
Keerata rihm alla. Esmaabikomplekti
tuleb hoida tagaluugi siseküljel oleva
rihma taga.
4-ukseline järskpära
Hoidke esmaabikomplekti pakiruumi
paremal pool oleva võrgu taga
hoiuruumis.

98PanipaigadKatusepakiraam
Katuseraam Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi. Lisateavet
küsige oma hooldustöökojast.
Järgida paigaldusjuhendit ja
eemaldada katusepakiraam, kui seda
ei kasutata.
Katuseraami paigaldamine
Vabastada kate kõigist
kinnituspunktidest, kasutades münti.5-ukseline luukpära, 4-ukseline
järskpära
3-ukseline luukpära
Katuserelssidega Sport-tourer
Kinnitage katuseraam avade
piirkonda, mis on joonisel nooltega
näidatud.
