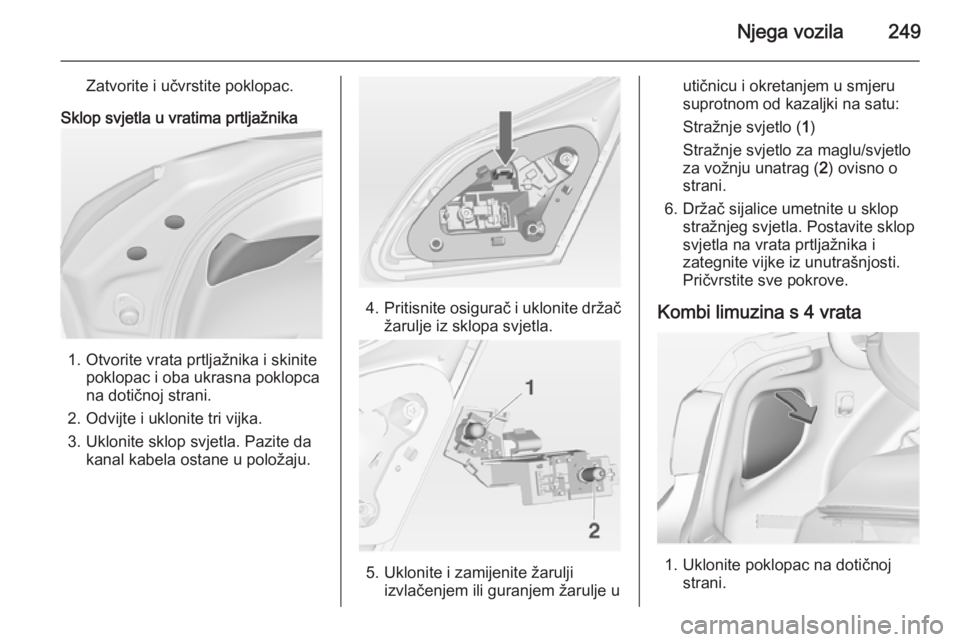

Njega vozila249
Zatvorite i učvrstite poklopac.
Sklop svjetla u vratima prtljažnika
1. Otvorite vrata prtljažnika i skinite poklopac i oba ukrasna poklopca
na dotičnoj strani.
2. Odvijte i uklonite tri vijka.
3. Uklonite sklop svjetla. Pazite da kanal kabela ostane u položaju.
4. Pritisnite osigurač i uklonite držač
žarulje iz sklopa svjetla.
5. Uklonite i zamijenite žarulji izvlačenjem ili guranjem žarulje u
utičnicu i okretanjem u smjeru
suprotnom od kazaljki na satu:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu/svjetlo
za vožnju unatrag ( 2) ovisno o
strani.
6. Držač sijalice umetnite u sklop stražnjeg svjetla. Postavite sklop
svjetla na vrata prtljažnika i
zategnite vijke iz unutrašnjosti.
Pričvrstite sve pokrove.
Kombi limuzina s 4 vrata
1. Uklonite poklopac na dotičnoj strani.

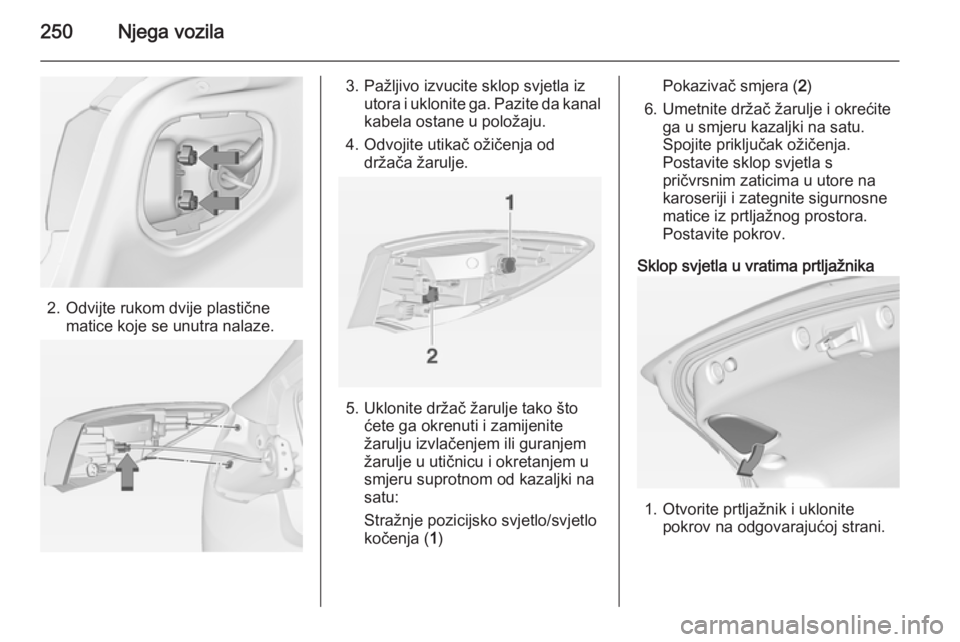

250Njega vozila
2. Odvijte rukom dvije plastičnematice koje se unutra nalaze.
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga. Pazite da kanal
kabela ostane u položaju.
4. Odvojite utikač ožičenja od držača žarulje.
5. Uklonite držač žarulje tako što ćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje pozicijsko svjetlo/svjetlo
kočenja ( 1)
Pokazivač smjera ( 2)
6. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
Spojite priključak ožičenja.
Postavite sklop svjetla s
pričvrsnim zaticima u utore na
karoseriji i zategnite sigurnosne
matice iz prtljažnog prostora.
Postavite pokrov.
Sklop svjetla u vratima prtljažnika
1. Otvorite prtljažnik i uklonite pokrov na odgovarajućoj strani.

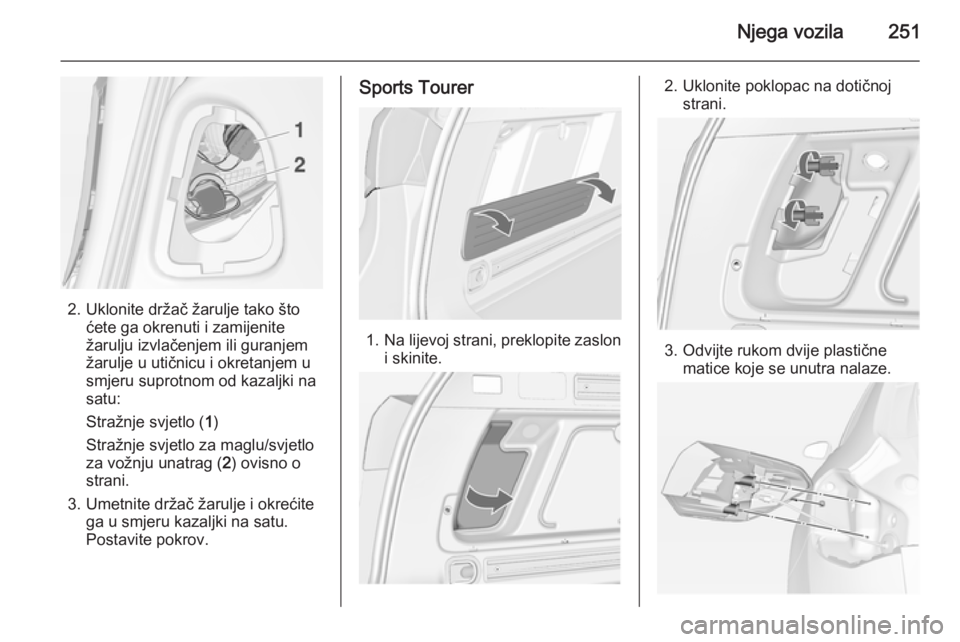

Njega vozila251
2. Uklonite držač žarulje tako štoćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu/svjetlo za vožnju unatrag ( 2) ovisno o
strani.
3. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
Postavite pokrov.
Sports Tourer
1. Na lijevoj strani, preklopite zaslon
i skinite.
2. Uklonite poklopac na dotičnoj strani.
3. Odvijte rukom dvije plastičnematice koje se unutra nalaze.

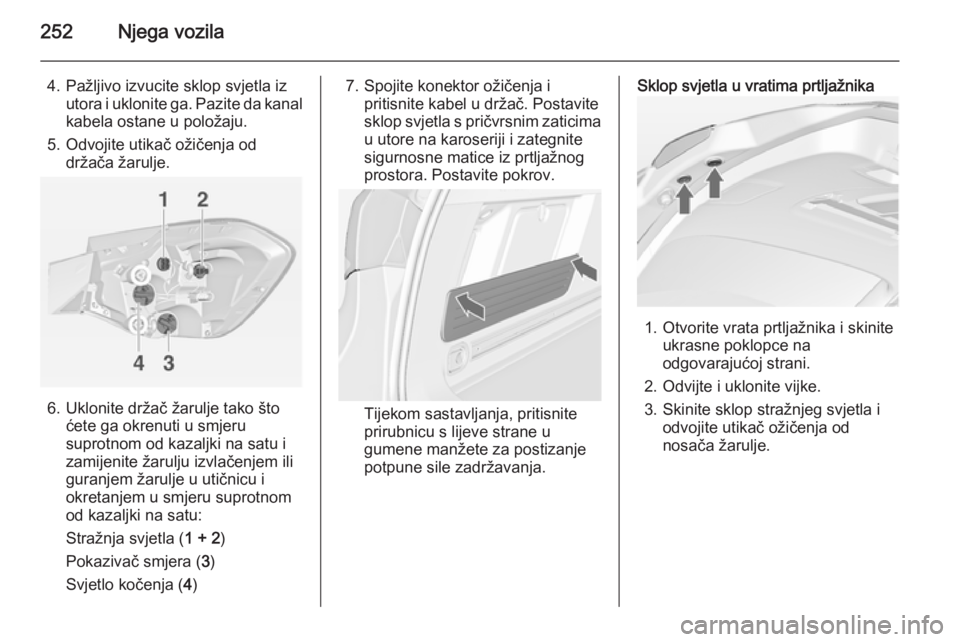

252Njega vozila
4. Pažljivo izvucite sklop svjetla izutora i uklonite ga. Pazite da kanal
kabela ostane u položaju.
5. Odvojite utikač ožičenja od držača žarulje.
6. Uklonite držač žarulje tako štoćete ga okrenuti u smjeru
suprotnom od kazaljki na satu i
zamijenite žarulju izvlačenjem ili
guranjem žarulje u utičnicu i
okretanjem u smjeru suprotnom
od kazaljki na satu:
Stražnja svjetla ( 1 + 2)
Pokazivač smjera ( 3)
Svjetlo kočenja ( 4)
7. Spojite konektor ožičenja i
pritisnite kabel u držač. Postavite
sklop svjetla s pričvrsnim zaticima
u utore na karoseriji i zategnite
sigurnosne matice iz prtljažnog
prostora. Postavite pokrov.
Tijekom sastavljanja, pritisnite
prirubnicu s lijeve strane u
gumene manžete za postizanje
potpune sile zadržavanja.
Sklop svjetla u vratima prtljažnika
1. Otvorite vrata prtljažnika i skinite ukrasne poklopce na
odgovarajućoj strani.
2. Odvijte i uklonite vijke.
3. Skinite sklop stražnjeg svjetla i odvojite utikač ožičenja od
nosača žarulje.

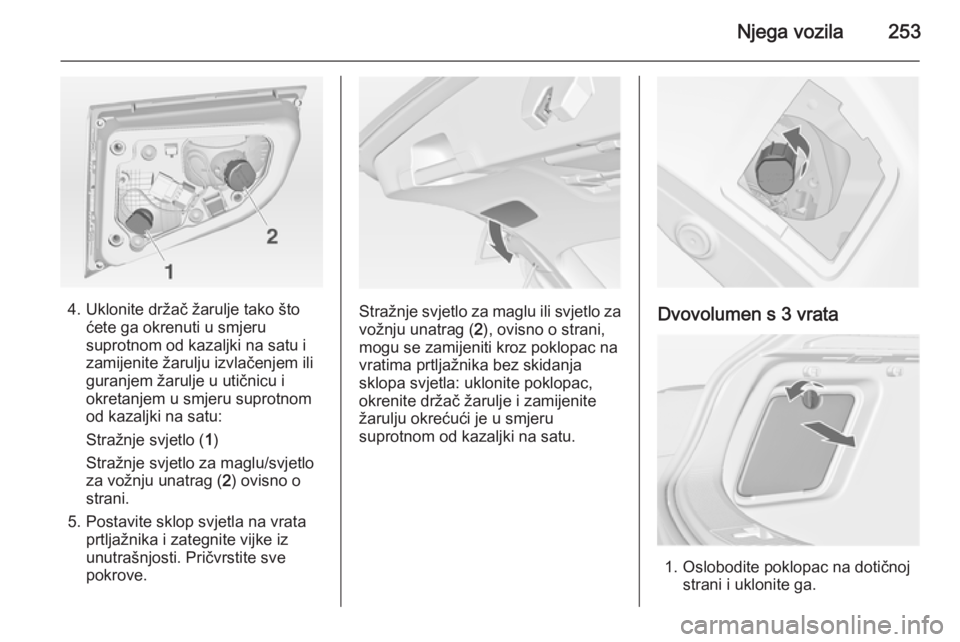

Njega vozila253
4. Uklonite držač žarulje tako štoćete ga okrenuti u smjeru
suprotnom od kazaljki na satu i
zamijenite žarulju izvlačenjem ili
guranjem žarulje u utičnicu i
okretanjem u smjeru suprotnom
od kazaljki na satu:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu/svjetlo
za vožnju unatrag ( 2) ovisno o
strani.
5. Postavite sklop svjetla na vrata prtljažnika i zategnite vijke izunutrašnjosti. Pričvrstite sve
pokrove.Stražnje svjetlo za maglu ili svjetlo za vožnju unatrag ( 2), ovisno o strani,
mogu se zamijeniti kroz poklopac na
vratima prtljažnika bez skidanja
sklopa svjetla: uklonite poklopac,
okrenite držač žarulje i zamijenite
žarulju okrećući je u smjeru
suprotnom od kazaljki na satu.Dvovolumen s 3 vrata
1. Oslobodite poklopac na dotičnoj strani i uklonite ga.

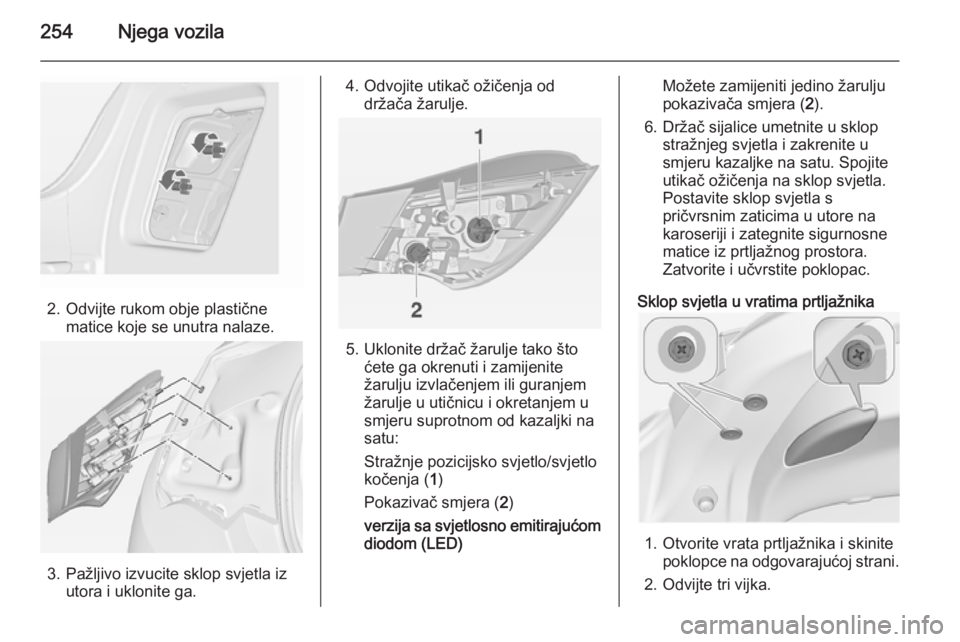

254Njega vozila
2. Odvijte rukom obje plastičnematice koje se unutra nalaze.
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.
4. Odvojite utikač ožičenja oddržača žarulje.
5. Uklonite držač žarulje tako što ćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje pozicijsko svjetlo/svjetlo
kočenja ( 1)
Pokazivač smjera ( 2)
verzija sa svjetlosno emitirajućom diodom (LED)
Možete zamijeniti jedino žaruljupokazivača smjera ( 2).
6. Držač sijalice umetnite u sklop stražnjeg svjetla i zakrenite u
smjeru kazaljke na satu. Spojite
utikač ožičenja na sklop svjetla.
Postavite sklop svjetla s pričvrsnim zaticima u utore na
karoseriji i zategnite sigurnosne
matice iz prtljažnog prostora.
Zatvorite i učvrstite poklopac.
Sklop svjetla u vratima prtljažnika
1. Otvorite vrata prtljažnika i skinite poklopce na odgovarajućoj strani.
2. Odvijte tri vijka.

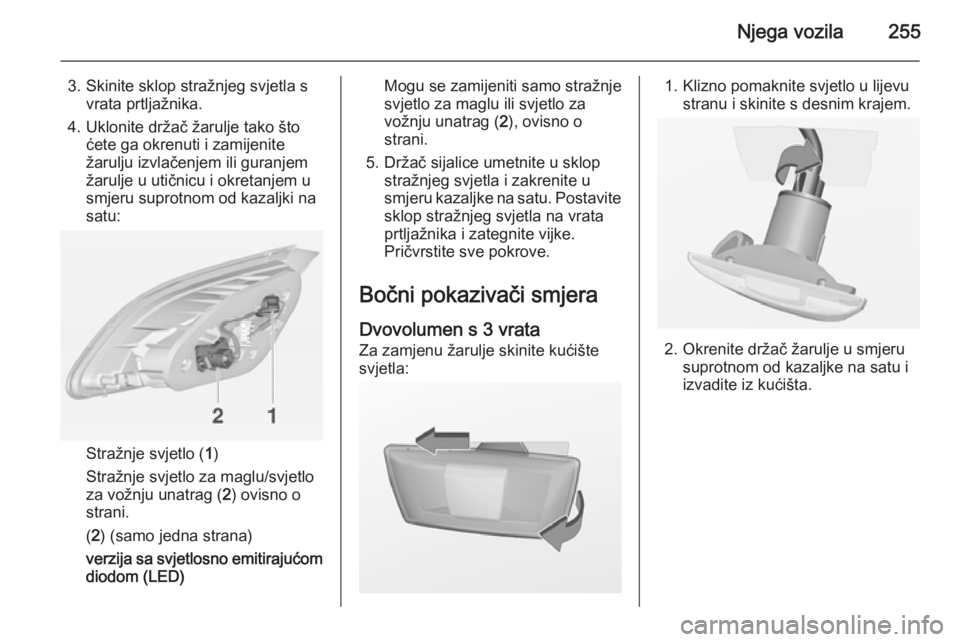

Njega vozila255
3. Skinite sklop stražnjeg svjetla svrata prtljažnika.
4. Uklonite držač žarulje tako što ćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu/svjetlo
za vožnju unatrag ( 2) ovisno o
strani.
( 2 ) (samo jedna strana)
verzija sa svjetlosno emitirajućom diodom (LED)
Mogu se zamijeniti samo stražnje
svjetlo za maglu ili svjetlo za
vožnju unatrag ( 2), ovisno o
strani.
5. Držač sijalice umetnite u sklop stražnjeg svjetla i zakrenite u
smjeru kazaljke na satu. Postavite
sklop stražnjeg svjetla na vrata
prtljažnika i zategnite vijke. Pričvrstite sve pokrove.
Bočni pokazivači smjera
Dvovolumen s 3 vrata
Za zamjenu žarulje skinite kućište
svjetla:1. Klizno pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.

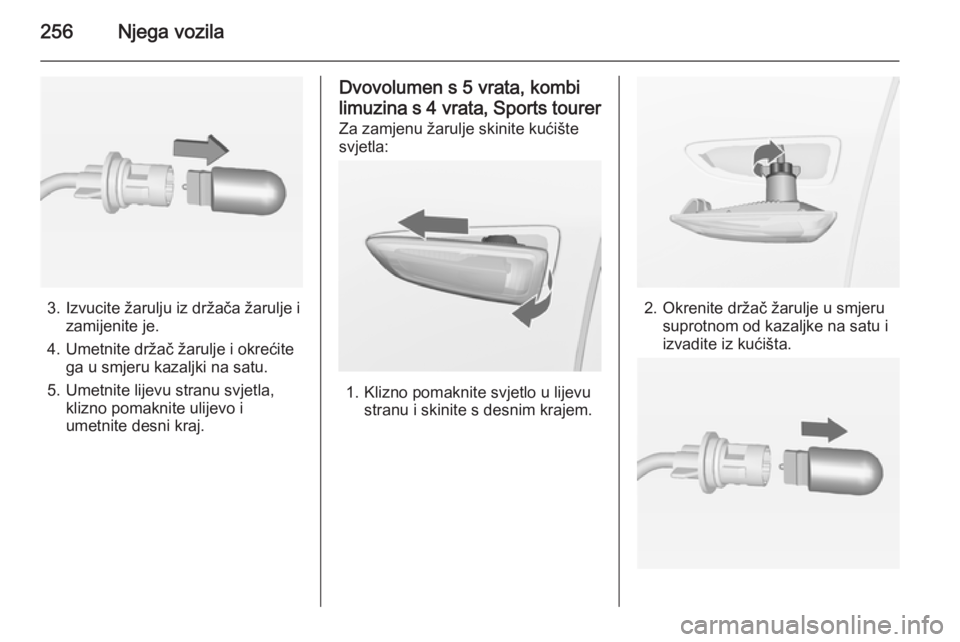

256Njega vozila
3. Izvucite žarulju iz držača žarulje izamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Dvovolumen s 5 vrata, kombi
limuzina s 4 vrata, Sports tourer
Za zamjenu žarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.

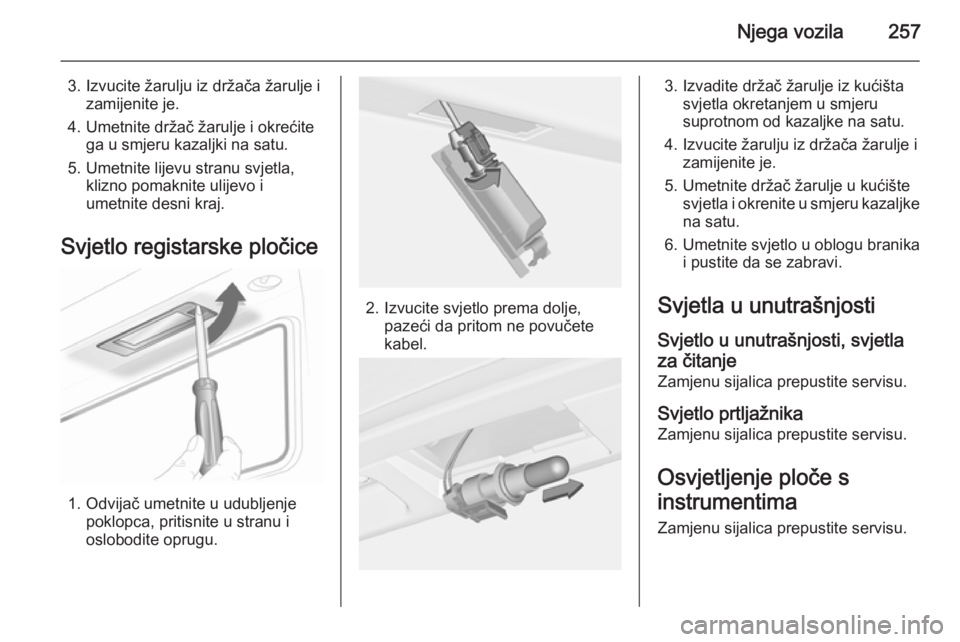

Njega vozila257
3. Izvucite žarulju iz držača žarulje izamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Svjetla u unutrašnjosti
Svjetlo u unutrašnjosti, svjetla
za čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika
Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.

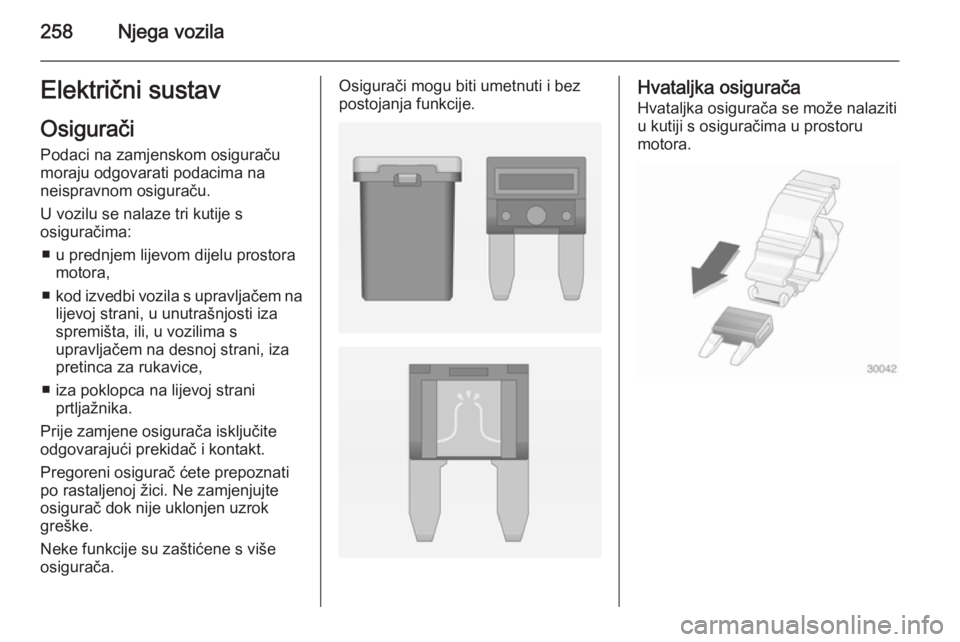

258Njega vozilaElektrični sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora,
■ kod izvedbi vozila s upravljačem na
lijevoj strani, u unutrašnjosti iza
spremišta, ili, u vozilima s
upravljačem na desnoj strani, iza
pretinca za rukavice,
■ iza poklopca na lijevoj strani prtljažnika.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više osigurača.Osigurači mogu biti umetnuti i bez
postojanja funkcije.Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
