OPEL ASTRA J 2015 Priručnik za vlasnika (in Croatian)

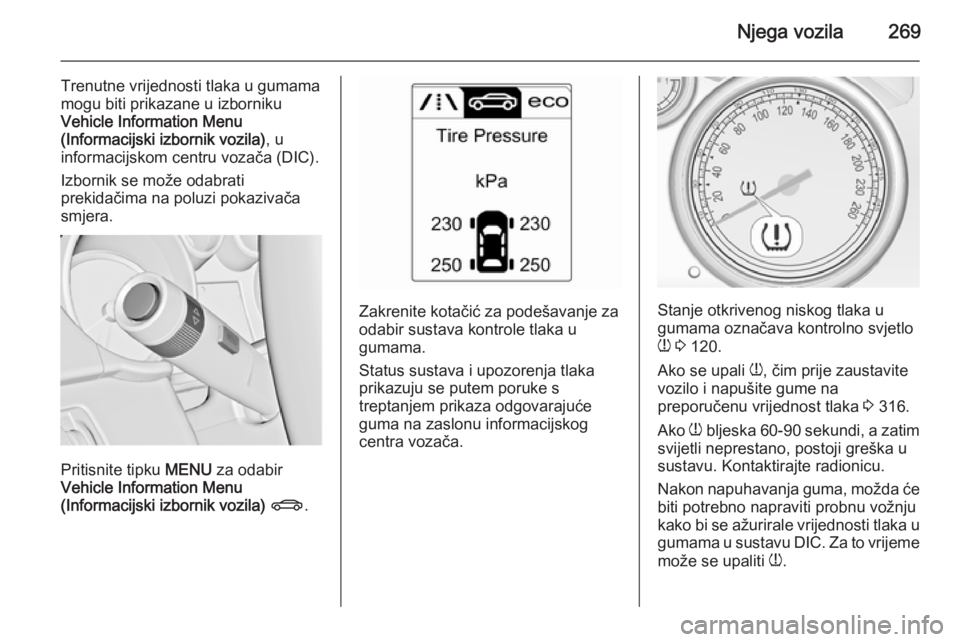

Njega vozila269
Trenutne vrijednosti tlaka u gumama
mogu biti prikazane u izborniku
Vehicle Information Menu
(Informacijski izbornik vozila) , u
informacijskom centru vozača (DIC).
Izbornik se može odabrati
prekidačima na poluzi pokazivača
smjera.
Pritisnite tipku MENU za odabir
Vehicle Information Menu
(Informacijski izbornik vozila) X .
Zakrenite kotačić za podešavanje za
odabir sustava kontrole tlaka u
gumama.
Status sustava i upozorenja tlaka
prikazuju se putem poruke s
treptanjem prikaza odgovarajuće
guma na zaslonu informacijskog
centra vozača.Stanje otkrivenog niskog tlaka u
gumama označava kontrolno svjetlo
w 3 120.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 316.
Ako w bljeska 60-90 sekundi, a zatim
svijetli neprestano, postoji greška u
sustavu. Kontaktirajte radionicu.
Nakon napuhavanja guma, možda će
biti potrebno napraviti probnu vožnju
kako bi se ažurirale vrijednosti tlaka u
gumama u sustavu DIC. Za to vrijeme
može se upaliti w.

270Njega vozila
Ako se w upali pri nižim
temperaturama i zatim isključi nakon
vožnje, to bi moglo upućivati na nizak
tlak. Provjerite tlak u gumama.
Poruke vozila 3 130.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte samo kotače sa senzorima
tlaka jer se u suprotnom tlak u
gumama neće prikazivati i w stalno
će svijetliti.
Privremeni rezervni kotač nije
opremljen senzorima tlaka. Sustav
kontrole tlaka u gumama ne može
raditi za te kotače. Kontrolno svjetlo
w svijetli. Za ostala tri kotača sustav i
dalje radi.
Korištenje komercijalno dostupnih kitova za popravak tekućinom može
utjecati na funkciju sustava. Mogu se
koristiti tvornički odobreni kompleti za
popravak.
Vanjski radio uređaj jake snage može ometati sustav kontrole tlaka u
gumama.Pri svakoj zamjeni guma, potrebno je
skinuti i servisirati osjetnike sustava
kontrole tlaka u gumama. Za osjetnik
pričvršćen vijcima: zamijenite jezgru
ventila i brtveni prsten. Za osjetnik
pričvršćen kopčom: zamijenite čitavu
stapku ventila.

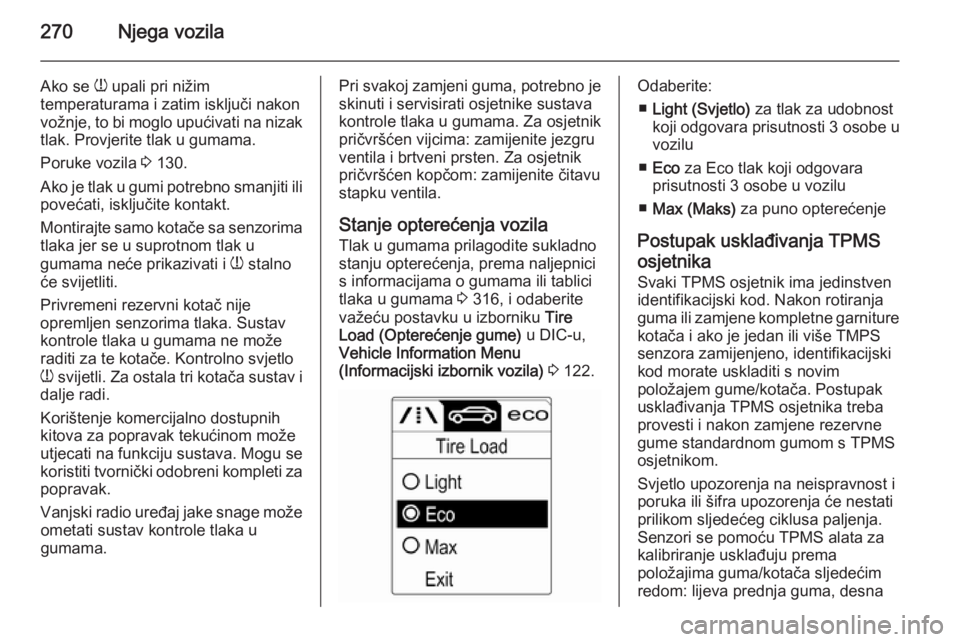

Stanje opterećenja vozila
Tlak u gumama prilagodite sukladno
stanju opterećenja, prema naljepnici
s informacijama o gumama ili tablici
tlaka u gumama 3 316, i odaberite
važeću postavku u izborniku Tire
Load (Opterećenje gume) u DIC-u,
Vehicle Information Menu
(Informacijski izbornik vozila) 3 122.Odaberite:
■ Light (Svjetlo) za tlak za udobnost
koji odgovara prisutnosti 3 osobe u
vozilu
■ Eco za Eco tlak koji odgovara
prisutnosti 3 osobe u vozilu
■ Max (Maks) za puno opterećenje
Postupak usklađivanja TPMS
osjetnika
Svaki TPMS osjetnik ima jedinstven identifikacijski kod. Nakon rotiranjaguma ili zamjene kompletne garniture kotača i ako je jedan ili više TMPS
senzora zamijenjeno, identifikacijski kod morate uskladiti s novim
položajem gume/kotača. Postupak
usklađivanja TPMS osjetnika treba
provesti i nakon zamjene rezervne
gume standardnom gumom s TPMS
osjetnikom.
Svjetlo upozorenja na neispravnost i
poruka ili šifra upozorenja će nestati
prilikom sljedećeg ciklusa paljenja.
Senzori se pomoću TPMS alata za
kalibriranje usklađuju prema
položajima guma/kotača sljedećim
redom: lijeva prednja guma, desna

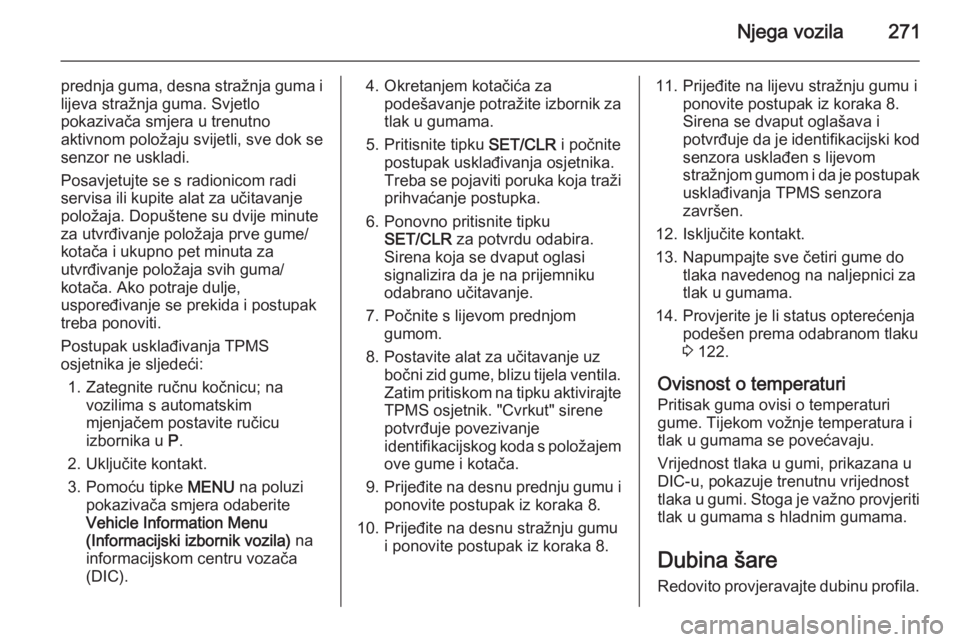

Njega vozila271
prednja guma, desna stražnja guma i
lijeva stražnja guma. Svjetlo
pokazivača smjera u trenutno
aktivnom položaju svijetli, sve dok se
senzor ne uskladi.
Posavjetujte se s radionicom radi
servisa ili kupite alat za učitavanje
položaja. Dopuštene su dvije minute
za utvrđivanje položaja prve gume/
kotača i ukupno pet minuta za
utvrđivanje položaja svih guma/
kotača. Ako potraje dulje,
uspoređivanje se prekida i postupak
treba ponoviti.
Postupak usklađivanja TPMS
osjetnika je sljedeći:
1. Zategnite ručnu kočnicu; na vozilima s automatskim
mjenjačem postavite ručicu
izbornika u P.
2. Uključite kontakt. 3. Pomoću tipke MENU na poluzi
pokazivača smjera odaberite
Vehicle Information Menu
(Informacijski izbornik vozila) na
informacijskom centru vozača (DIC).4. Okretanjem kotačića za podešavanje potražite izbornik za
tlak u gumama.
5. Pritisnite tipku SET/CLR i počnite
postupak usklađivanja osjetnika.
Treba se pojaviti poruka koja traži prihvaćanje postupka.
6. Ponovno pritisnite tipku SET/CLR za potvrdu odabira.
Sirena koja se dvaput oglasi
signalizira da je na prijemniku odabrano učitavanje.
7. Počnite s lijevom prednjom gumom.
8. Postavite alat za učitavanje uz bočni zid gume, blizu tijela ventila.
Zatim pritiskom na tipku aktivirajte TPMS osjetnik. "Cvrkut" sirene
potvrđuje povezivanje
identifikacijskog koda s položajem
ove gume i kotača.
9. Prijeđite na desnu prednju gumu i
ponovite postupak iz koraka 8.
10. Prijeđite na desnu stražnju gumu i ponovite postupak iz koraka 8.11. Prijeđite na lijevu stražnju gumu iponovite postupak iz koraka 8.
Sirena se dvaput oglašava i
potvrđuje da je identifikacijski kod senzora usklađen s lijevom
stražnjom gumom i da je postupak
usklađivanja TPMS senzora
završen.
12. Isključite kontakt.
13. Napumpajte sve četiri gume do tlaka navedenog na naljepnici zatlak u gumama.
14. Provjerite je li status opterećenja podešen prema odabranom tlaku
3 122.
Ovisnost o temperaturi Pritisak guma ovisi o temperaturi
gume. Tijekom vožnje temperatura i
tlak u gumama se povećavaju.
Vrijednost tlaka u gumi, prikazana u
DIC-u, pokazuje trenutnu vrijednost
tlaka u gumi. Stoga je važno provjeriti tlak u gumama s hladnim gumama.
Dubina šare
Redovito provjeravajte dubinu profila.

272Njega vozila

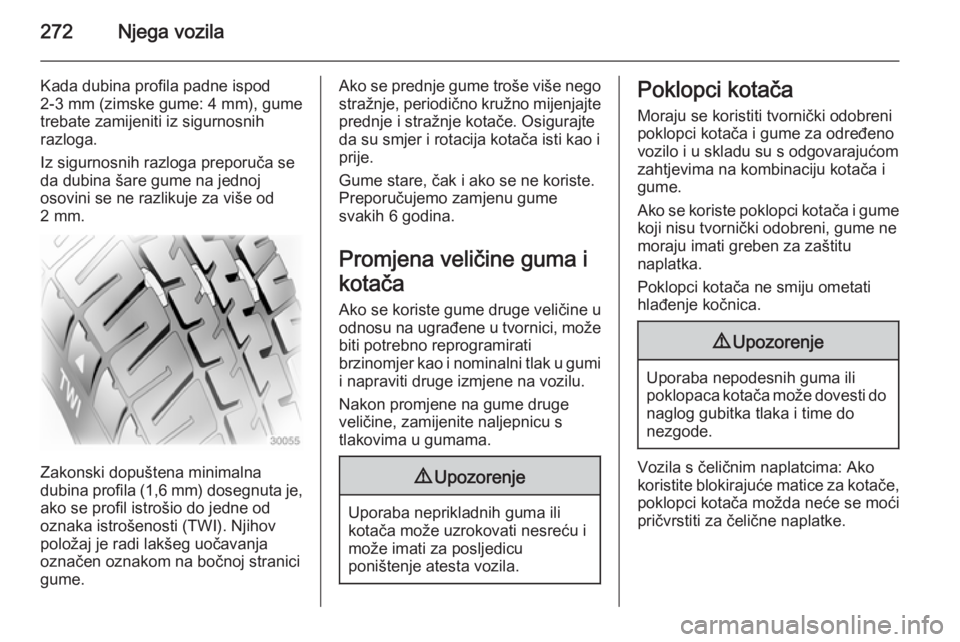

Kada dubina profila padne ispod
2-3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.
Iz sigurnosnih razloga preporuča se
da dubina šare gume na jednoj
osovini se ne razlikuje za više od
2 mm.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je,
ako se profil istrošio do jedne od
oznaka istrošenosti (TWI). Njihov
položaj je radi lakšeg uočavanja
označen oznakom na bočnoj stranici
gume.
Ako se prednje gume troše više nego stražnje, periodično kružno mijenjajte prednje i stražnje kotače. Osigurajte
da su smjer i rotacija kotača isti kao i
prije.
Gume stare, čak i ako se ne koriste.
Preporučujemo zamjenu gume
svakih 6 godina.
Promjena veličine guma i
kotača Ako se koriste gume druge veličine u
odnosu na ugrađene u tvornici, može
biti potrebno reprogramirati
brzinomjer kao i nominalni tlak u gumi
i napraviti druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Vozila s čeličnim naplatcima: Ako
koristite blokirajuće matice za kotače,
poklopci kotača možda neće se moći
pričvrstiti za čelične naplatke.

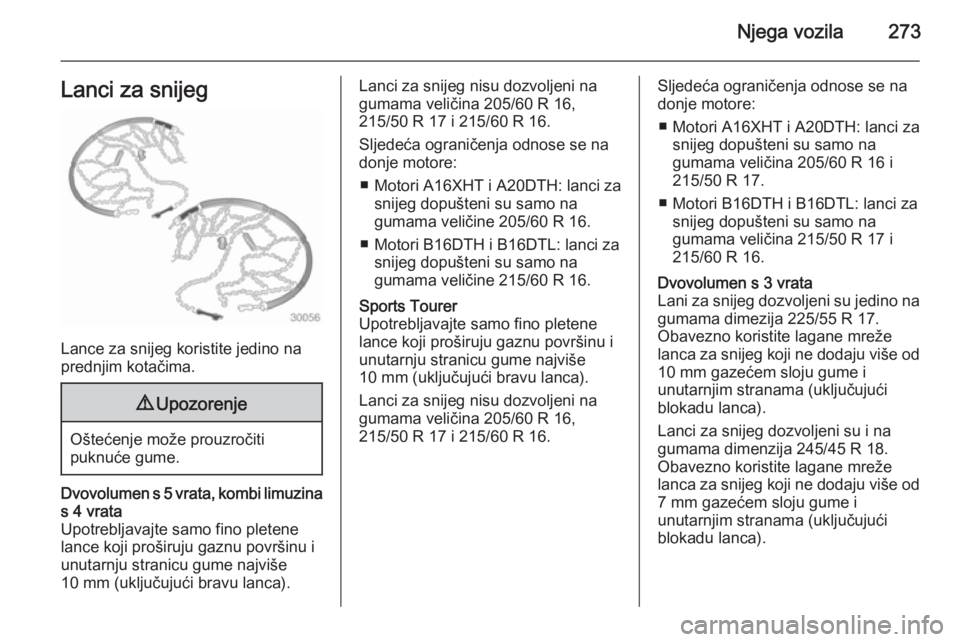

Njega vozila273Lanci za snijeg
Lance za snijeg koristite jedino na
prednjim kotačima.
9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Dvovolumen s 5 vrata, kombi limuzina s 4 vrata
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutarnju stranicu gume najviše
10 mm (uključujući bravu lanca).Lanci za snijeg nisu dozvoljeni na
gumama veličina 205/60 R 16,
215/50 R 17 i 215/60 R 16.
Sljedeća ograničenja odnose se na
donje motore:
■ Motori A16XHT i A20DTH: lanci za snijeg dopušteni su samo na
gumama veličine 205/60 R 16.
■ Motori B16DTH i B16DTL: lanci za snijeg dopušteni su samo na
gumama veličine 215/60 R 16.Sports Tourer
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutarnju stranicu gume najviše
10 mm (uključujući bravu lanca).
Lanci za snijeg nisu dozvoljeni na
gumama veličina 205/60 R 16,
215/50 R 17 i 215/60 R 16.Sljedeća ograničenja odnose se na
donje motore:
■ Motori A16XHT i A20DTH: lanci za snijeg dopušteni su samo na
gumama veličina 205/60 R 16 i
215/50 R 17.
■ Motori B16DTH i B16DTL: lanci za snijeg dopušteni su samo na
gumama veličina 215/50 R 17 i
215/60 R 16.Dvovolumen s 3 vrata
Lani za snijeg dozvoljeni su jedino na
gumama dimezija 225/55 R 17.
Obavezno koristite lagane mreže
lanca za snijeg koji ne dodaju više od 10 mm gazećem sloju gume i
unutarnjim stranama (uključujući blokadu lanca).
Lanci za snijeg dozvoljeni su i na
gumama dimenzija 245/45 R 18.
Obavezno koristite lagane mreže
lanca za snijeg koji ne dodaju više od 7 mm gazećem sloju gume i
unutarnjim stranama (uključujući blokadu lanca).

274Njega vozila

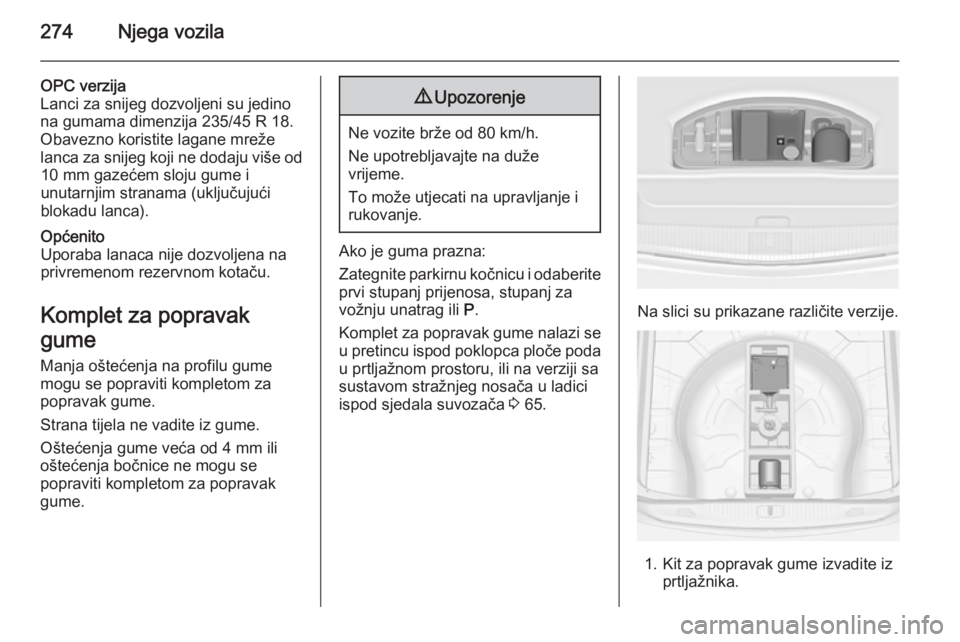

OPC verzija
Lanci za snijeg dozvoljeni su jedino
na gumama dimenzija 235/45 R 18.
Obavezno koristite lagane mreže
lanca za snijeg koji ne dodaju više od 10 mm gazećem sloju gume i
unutarnjim stranama (uključujući
blokadu lanca).Općenito
Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.
Komplet za popravak
gume
Manja oštećenja na profilu gume
mogu se popraviti kompletom za popravak gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja bočnice ne mogu se
popraviti kompletom za popravak
gume.
9 Upozorenje
Ne vozite brže od 80 km/h.
Ne upotrebljavajte na duže
vrijeme.
To može utjecati na upravljanje i
rukovanje.
Ako je guma prazna:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa, stupanj za
vožnju unatrag ili P.
Komplet za popravak gume nalazi se
u pretincu ispod poklopca ploče poda u prtljažnom prostoru, ili na verziji sa
sustavom stražnjeg nosača u ladici
ispod sjedala suvozača 3 65.
Na slici su prikazane različite verzije.
1. Kit za popravak gume izvadite iz
prtljažnika.

Njega vozila275
2. Uklonite kompresor.
3. Izvadite električne kablove icrijevo zraka iz spremišta nadonjoj strani kompresora.
4. Crijevo za zrak kompresora navijte na priključak na boci sa
sredstvom za brtvljenje.
5. Bocu sa sredstvom za brtvljenje postavite u držač na kompresoru.
Postavite kompresor u blizini
gume tako da je boca sa
sredstvom za brtvljenje uspravna.
6. Odvijte kapicu ventila sa oštećene
gume.
7. Crijevo za punjenje navijte na ventil gume.
8. Prekidač kompresora mora biti u položaju J.
9. Spojite utikač kompresora na
priključak za dodatnu opremu ili
priključak upaljača za cigarete.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.
10. Pregibni prekidač na kompresoru pomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
11. Mjerač tlaka na kompresoru nakratko pokazuje vrijednost do
6 bara, dok se boca sa sredstvom za brtvljenje prazni (približno
30 sekundi). Tada tlak počinje
padati.

276Njega vozila

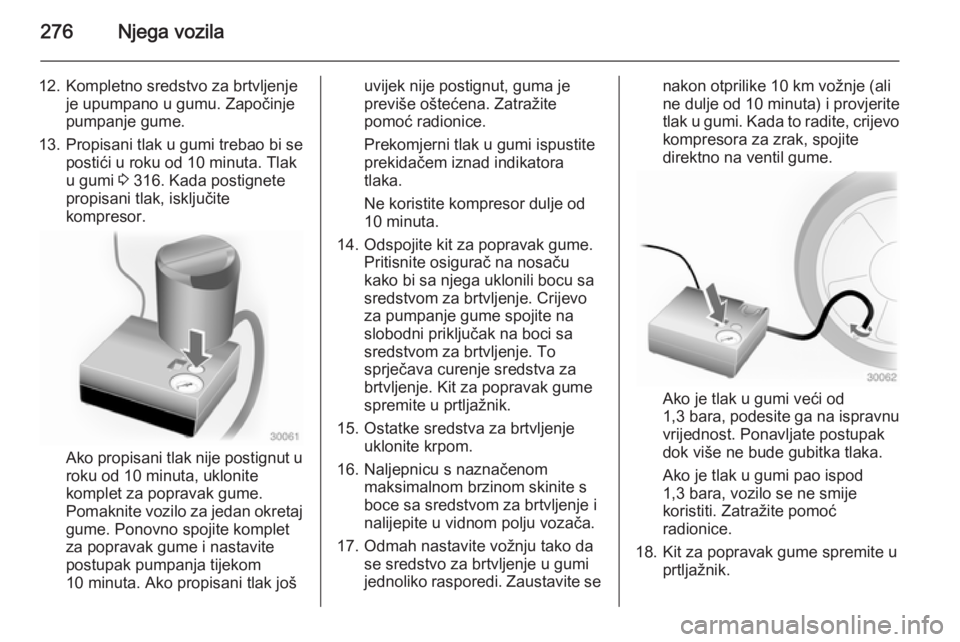

12. Kompletno sredstvo za brtvljenjeje upumpano u gumu. Započinje
pumpanje gume.
13. Propisani tlak u gumi trebao bi se postići u roku od 10 minuta. Tlak
u gumi 3 316. Kada postignete
propisani tlak, isključite
kompresor.
Ako propisani tlak nije postignut u roku od 10 minuta, uklonitekomplet za popravak gume.
Pomaknite vozilo za jedan okretaj
gume. Ponovno spojite komplet
za popravak gume i nastavite
postupak pumpanja tijekom
10 minuta. Ako propisani tlak još
uvijek nije postignut, guma je
previše oštećena. Zatražite
pomoć radionice.
Prekomjerni tlak u gumi ispustite
prekidačem iznad indikatora
tlaka.
Ne koristite kompresor dulje od
10 minuta.
14. Odspojite kit za popravak gume. Pritisnite osigurač na nosaču
kako bi sa njega uklonili bocu sa
sredstvom za brtvljenje. Crijevo
za pumpanje gume spojite na
slobodni priključak na boci sa
sredstvom za brtvljenje. To
sprječava curenje sredstva za
brtvljenje. Kit za popravak gume
spremite u prtljažnik.
15. Ostatke sredstva za brtvljenje uklonite krpom.
16. Naljepnicu s naznačenom maksimalnom brzinom skinite s
boce sa sredstvom za brtvljenje i
nalijepite u vidnom polju vozača.
17. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite senakon otprilike 10 km vožnje (ali
ne dulje od 10 minuta) i provjerite
tlak u gumi. Kada to radite, crijevo kompresora za zrak, spojite
direktno na ventil gume.
Ako je tlak u gumi veći od
1,3 bara , podesite ga na ispravnu
vrijednost. Ponavljate postupak
dok više ne bude gubitka tlaka.
Ako je tlak u gumi pao ispod
1,3 bara, vozilo se ne smije
koristiti. Zatražite pomoć
radionice.
18. Kit za popravak gume spremite u prtljažnik.

Njega vozila277
Napomena
Vozne karakteristike popravljene
gume značajno su drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 minuta.
Ugrađeni sigurnosni ventil otvara se kod tlaka od 7 bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.
Priloženi adapteri se mogu koristiti
za napuhavanje drugih predmeta
npr. nogometne lopte, zračnih
madraca, čamaca itd. Nalaze se s
donje strane kompresora. Zauklanjanje, navijte crijevo
kompresora za zrak i izvucite
adapter.
Zamjena kotača Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 274.
Izvršite sljedeće pripreme i poštujte sljedeće informacije:
■ Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednji kotači
moraju biti usmjereni ravno
naprijed.
■ Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,
stupanj za vožnju unatrag ili P.
■ Uklonite rezervni kotač 3 281.
■ Nikada ne vršite zamjenu više od jednog kotača odjednom.
■ Dizalicu koristite samo za zamjenu kotača u slučaju probijanja, ne za
zamjenu sezonskih zimskih ili
ljetnih guma.
■ Dizalica se ne održava.■ Ako je podloga na koju se dizalica oslanja mekana, ispod dizalice je
potrebno postaviti čvrstu
(maksimalno 1 cm debelu)
podlogu.
■ Izvadite teške predmete iz vozila prije njegovog podizanja dizalicom.
■ U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
■ Ne uvlačite se ispod podignutog vozila.
■ Ne pokrećite vozilo kada je podignuto dizalicom.
■ Očistite matice kotača i navoje čistom krpom prije montaže kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
1. Otkačite čepove matica kotača pomoću odvijača i uklonite ih.
Skinite poklopac kotača. Alati
vozila 3 265.
Kotači od lakog metala: Otkačite
čepove matica kotača pomoću

278Njega vozila
odvijača i uklonite ih. Za zaštitu
kotača, postavite mekanu krpu
između odvijača i naplatka od
lakog metala.
Aluminijski naplatci sa središnjim
čepom vijka: Odbravite središnji
čep umetanjem i povlačenjem
izvlakača iz utora amblema
marke, alati za vozilo 3 265.
2. Moguće su dvije vrste dizalica i ključeva za matice kotača, ovisno
o verziji, alatima vozila 3 265.
Varijanta 1a s krutim ključem za
kotače:
Postavite ključ za vijke kotača
pazeći da je pravilno nasjeo i
otpustite svaku maticu kotača za pola okretaja.
Varijante 1b, 2 i 3 s preklopnim
ključem za kotače:Rasklopite ključ za vijke kotača i
postavite ga pazeći da je pravilno
nasjeo te otpustite svaku maticu
za pola okretaja.
Kotači mogu biti zaštićeni
zaključanim maticama za kotače.
Kako biste otpustili te posebne
matice, prvo pričvrstite adapter
ključa na glavu matice prije nego
postavite ključ za kotače. Adapter ključa nalazi se u pretincu za
rukavice.
