Úložné prostory89
Nadzvedněte kryt vzadu a zatlačte jejvpředu nahoru.
Sejměte kryt.
Pokud je výškově nastavitelný kryt
připevněn do prostřední nebo horní
polohy, lze kryt zavazadlového
prostoru uložit pod výškově
nastavitelný kryt.
Výškově nastavitelný kryt 3 90.
Instalace
Nasaďte kryt do bočních vodítek
a sklopte jej dolů. Připevněte přídržné
popruhy ke dveřím zavazadlového
prostoru.

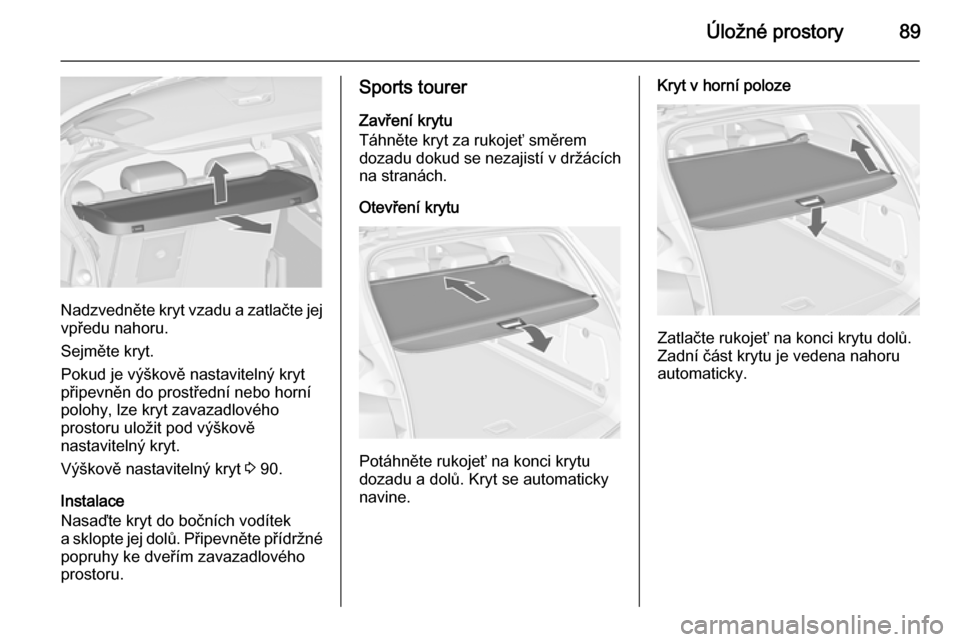

Sports tourer
Zavření krytu
Táhněte kryt za rukojeť směrem
dozadu dokud se nezajistí v držácích na stranách.
Otevření krytu
Potáhněte rukojeť na konci krytu
dozadu a dolů. Kryt se automaticky
navine.
Kryt v horní poloze
Zatlačte rukojeť na konci krytu dolů.
Zadní část krytu je vedena nahoru
automaticky.

90Úložné prostory

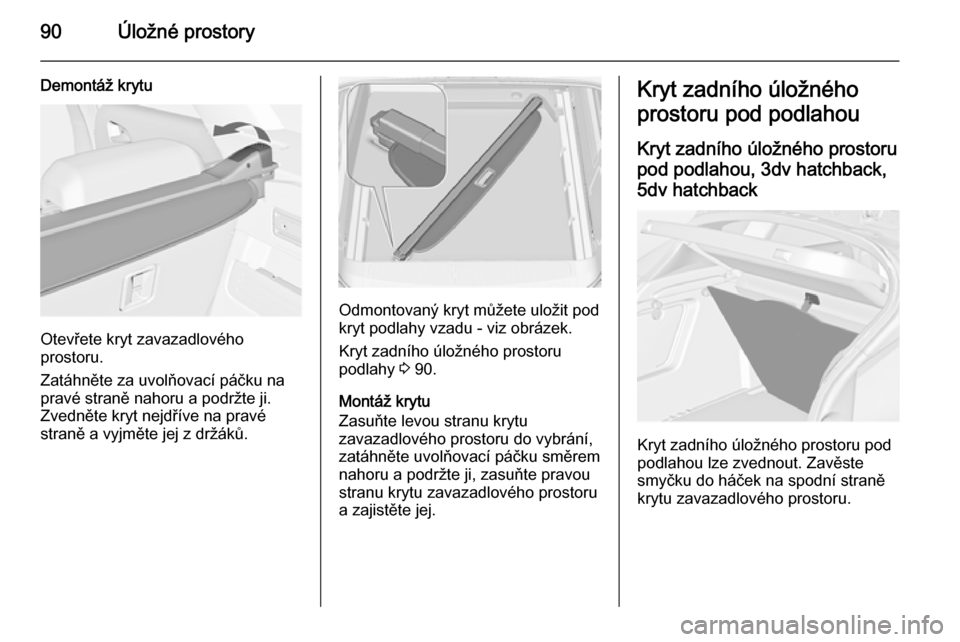

Demontáž krytu
Otevřete kryt zavazadlového
prostoru.
Zatáhněte za uvolňovací páčku na
pravé straně nahoru a podržte ji.
Zvedněte kryt nejdříve na pravé
straně a vyjměte jej z držáků.
Odmontovaný kryt můžete uložit pod
kryt podlahy vzadu - viz obrázek.
Kryt zadního úložného prostoru
podlahy 3 90.
Montáž krytu
Zasuňte levou stranu krytu
zavazadlového prostoru do vybrání,
zatáhněte uvolňovací páčku směrem
nahoru a podržte ji, zasuňte pravou
stranu krytu zavazadlového prostoru
a zajistěte jej.
Kryt zadního úložného
prostoru pod podlahou
Kryt zadního úložného prostoru pod podlahou, 3dv hatchback,5dv hatchback
Kryt zadního úložného prostoru pod
podlahou lze zvednout. Zavěste
smyčku do háček na spodní straně
krytu zavazadlového prostoru.

Úložné prostory91Výstraha
Háček používejte pouze pro
zavěšování krytu zadního
úložného prostoru podlahy
a výškově nastavitelného krytu.
Výškově nastavitelný kryt, 3dv
hatchback, 5dv hatchback
Výškově nastavitelný kryt lze upevnit
do tří poloh:
■ přímo nad kryt zadního úložného prostoru podlahy ( 1),
■ do střední polohy ( 2),
■ do horní polohy ( 3).Výstraha
Ujistěte se, že přední i zadní část
výškově nastavitelného krytu je
připevněna na stejnou úroveň.
Zvedání
Pro zvednutí krytu do vyšší polohy
zatáhněte za poutko dozadu
a zvedněte zadní hranu krytu do příslušného držáku.
Snížení
Pro snížení krytu zatáhněte za
popruh dozadu a současně zatlačte
dolu na střed přední části krytu.

92Úložné prostoryVýstraha
U vozidel vybavených
subwooferem nevkládejte
výškově nastavitelný kryt dolů do
polohy 1. Subwoofer by se mohl
poškodit.
Poznámky ■ Pokud je připevněn do polohy 2
nebo 3, lze mezeru mezi krytem
zadního úložného prostoru
podlahy a výškově nastavitelným
krytem využít jako úložný prostor.
■ Když je připevněn do polohy 1
nebo 2, lze výškově nastavitelný
kryt zvednout a zachytit
popruhem.
■ Pokud je připevněn do polohy 2, je
vytvořena téměř úplně rovná
úložná plocha, když jsou opěradla
zadních sedadel sklopena
dopředu.
■ Otevírání bočních krytů (např. při výměně žárovek zadního světla)
je možné pouze pokud je výškově nastavitelný kryt připevněn do
polohy 1 nebo 2.
Výstraha
Výškově nastavitelný kryt je
schopný snést zatížení do 100 kg.
Kryt podlahu vzadu, Sports
tourer
Potáhněte rukojeť a nadzvedněte kryt
podlahy vzadu. Složte a umístěte kryt za zadní sedadla.
Úložný prostor pod krytem podlahy vzadu lze rozdělit pomocí tyče.
Vložte tyč do prohlubní na bočních
stěnách.
Výstraha
Při převážení těžkých předmětův zavazadlovém prostoru vložte
tyč do prohlubně úplně vzadu.
Jinak by se kryt podlahy vzadu
mohl poškodit.

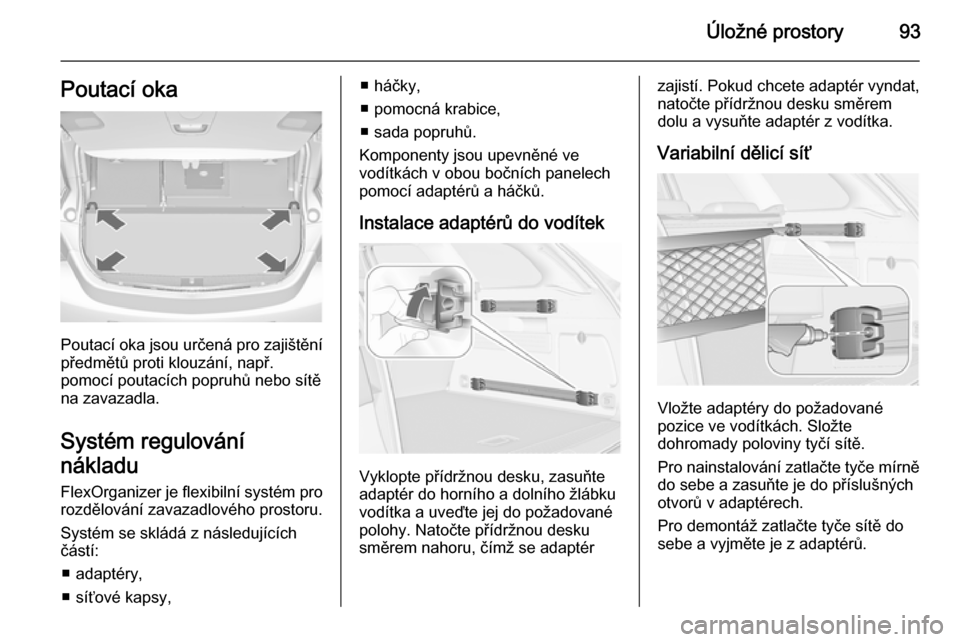

Úložné prostory93Poutací oka
Poutací oka jsou určená pro zajištěnípředmětů proti klouzání, např.
pomocí poutacích popruhů nebo sítě
na zavazadla.
Systém regulování
nákladu
FlexOrganizer je flexibilní systém pro
rozdělování zavazadlového prostoru.
Systém se skládá z následujících
částí:
■ adaptéry,
■ síťové kapsy,
■ háčky,
■ pomocná krabice,
■ sada popruhů.
Komponenty jsou upevněné ve
vodítkách v obou bočních panelech
pomocí adaptérů a háčků.
Instalace adaptérů do vodítek
Vyklopte přídržnou desku, zasuňte
adaptér do horního a dolního žlábku
vodítka a uveďte jej do požadované
polohy. Natočte přídržnou desku
směrem nahoru, čímž se adaptér
zajistí. Pokud chcete adaptér vyndat,
natočte přídržnou desku směrem
dolu a vysuňte adaptér z vodítka.
Variabilní dělicí síť
Vložte adaptéry do požadované
pozice ve vodítkách. Složte
dohromady poloviny tyčí sítě.
Pro nainstalování zatlačte tyče mírně
do sebe a zasuňte je do příslušných
otvorů v adaptérech.
Pro demontáž zatlačte tyče sítě do
sebe a vyjměte je z adaptérů.

94Úložné prostory

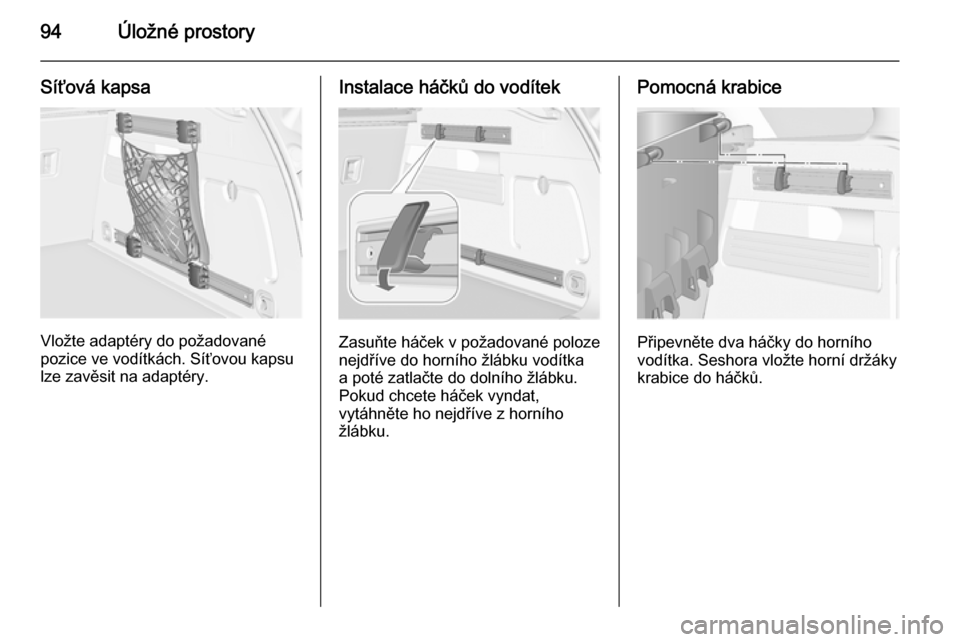

Síťová kapsa
Vložte adaptéry do požadované
pozice ve vodítkách. Síťovou kapsu
lze zavěsit na adaptéry.
Instalace háčků do vodítek
Zasuňte háček v požadované poloze
nejdříve do horního žlábku vodítka
a poté zatlačte do dolního žlábku.
Pokud chcete háček vyndat,
vytáhněte ho nejdříve z horního
žlábku.

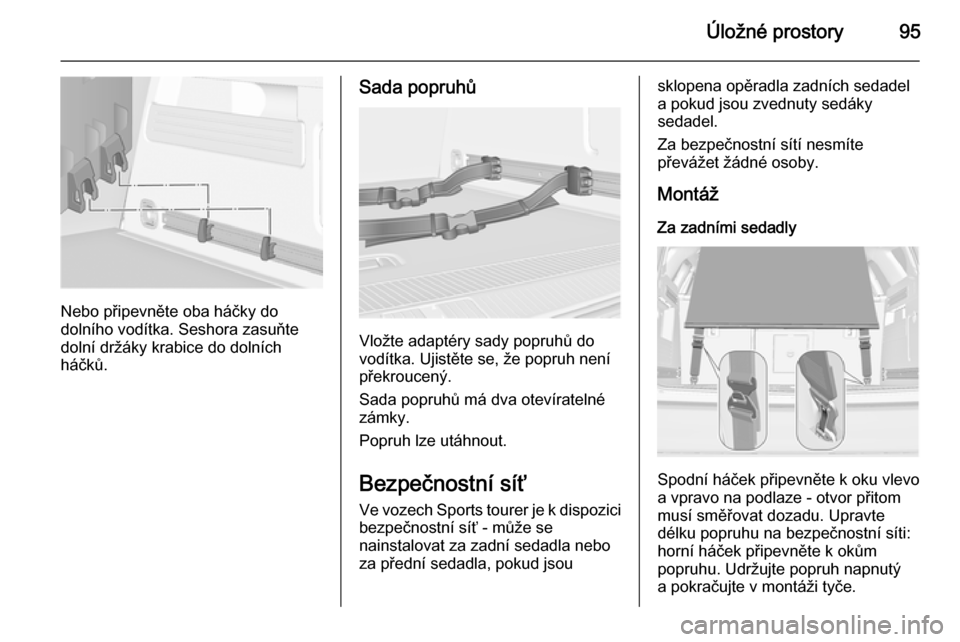

Pomocná krabice
Připevněte dva háčky do horního
vodítka. Seshora vložte horní držáky
krabice do háčků.

Úložné prostory95
Nebo připevněte oba háčky do
dolního vodítka. Seshora zasuňte dolní držáky krabice do dolních
háčků.
Sada popruhů
Vložte adaptéry sady popruhů do
vodítka. Ujistěte se, že popruh není
překroucený.
Sada popruhů má dva otevíratelné
zámky.
Popruh lze utáhnout.
Bezpečnostní síť
Ve vozech Sports tourer je k dispozici
bezpečnostní síť - může se
nainstalovat za zadní sedadla nebo
za přední sedadla, pokud jsou
sklopena opěradla zadních sedadel
a pokud jsou zvednuty sedáky
sedadel.
Za bezpečnostní sítí nesmíte
převážet žádné osoby.
Montáž
Za zadními sedadly
Spodní háček připevněte k oku vlevo
a vpravo na podlaze - otvor přitom musí směřovat dozadu. Upravte
délku popruhu na bezpečnostní síti:
horní háček připevněte k okům
popruhu. Udržujte popruh napnutý
a pokračujte v montáži tyče.

96Úložné prostory

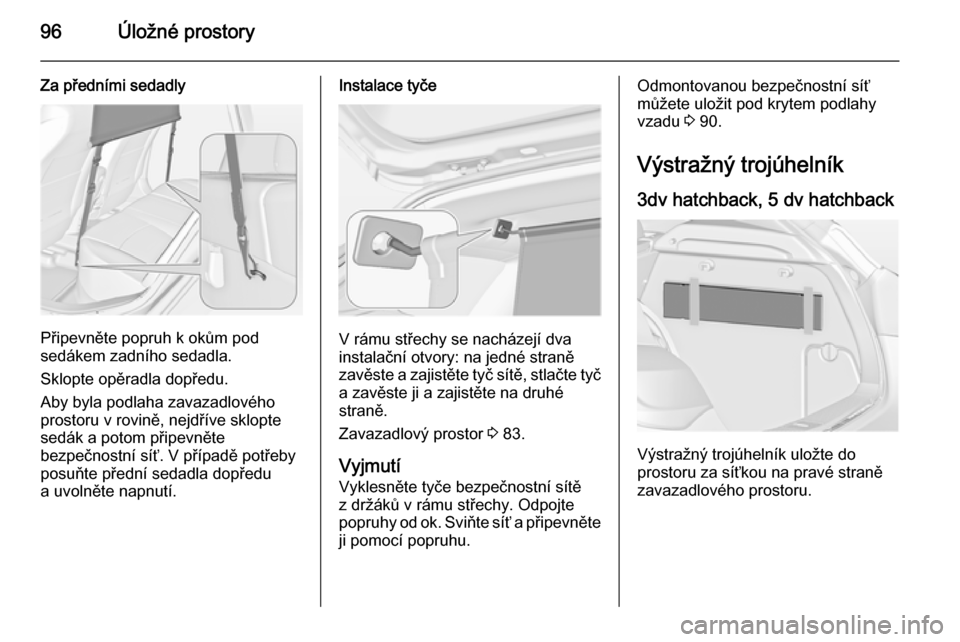

Za předními sedadly
Připevněte popruh k okům pod
sedákem zadního sedadla.
Sklopte opěradla dopředu.
Aby byla podlaha zavazadlového
prostoru v rovině, nejdříve sklopte
sedák a potom připevněte
bezpečnostní síť. V případě potřeby
posuňte přední sedadla dopředu
a uvolněte napnutí.

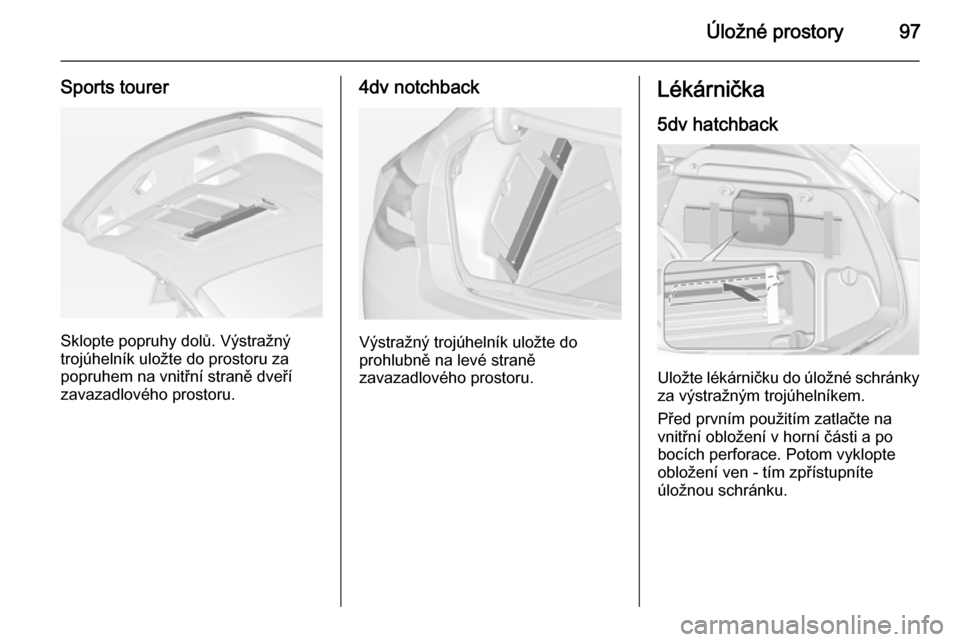

Instalace tyče
V rámu střechy se nacházejí dva
instalační otvory: na jedné straně
zavěste a zajistěte tyč sítě, stlačte tyč
a zavěste ji a zajistěte na druhé
straně.
Zavazadlový prostor 3 83.
Vyjmutí Vyklesněte tyče bezpečnostní sítěz držáků v rámu střechy. Odpojte
popruhy od ok. Sviňte síť a připevněte
ji pomocí popruhu.
Odmontovanou bezpečnostní síť
můžete uložit pod krytem podlahy
vzadu 3 90.
Výstražný trojúhelník
3dv hatchback, 5 dv hatchback
Výstražný trojúhelník uložte do
prostoru za síťkou na pravé straně
zavazadlového prostoru.

Úložné prostory97
Sports tourer
Sklopte popruhy dolů. Výstražný
trojúhelník uložte do prostoru za
popruhem na vnitřní straně dveří zavazadlového prostoru.
4dv notchback
Výstražný trojúhelník uložte do
prohlubně na levé straně
zavazadlového prostoru.

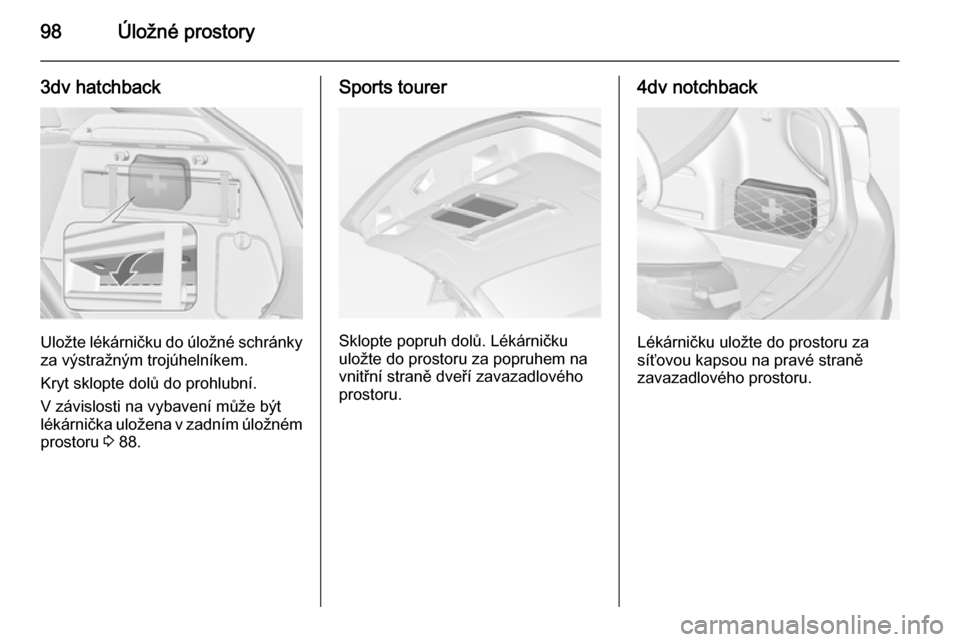

Lékárnička
5dv hatchback
Uložte lékárničku do úložné schránky
za výstražným trojúhelníkem.
Před prvním použitím zatlačte na
vnitřní obložení v horní části a po
bocích perforace. Potom vyklopte
obložení ven - tím zpřístupníte
úložnou schránku.

98Úložné prostory
3dv hatchback
Uložte lékárničku do úložné schránky
za výstražným trojúhelníkem.
Kryt sklopte dolů do prohlubní.
V závislosti na vybavení může být
lékárnička uložena v zadním úložném prostoru 3 88.
Sports tourer
Sklopte popruh dolů. Lékárničku
uložte do prostoru za popruhem na vnitřní straně dveří zavazadlového
prostoru.
4dv notchback
Lékárničku uložte do prostoru za
síťovou kapsou na pravé straně
zavazadlového prostoru.
