Přístroje a ovládací prvky119
Nechte příčinu poruchy odstranit
v servisu.
Bliká Systém je aktivně zapojený. Může být
snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno.
Elektronické řízení stability 3 180,
systém kontroly trakce 3 180.
Vypnutí systému kontroly
prokluzu k svítí žlutě.
Systém je vypnutý.
Žhavení! svítí žlutě.
Žhavení je zapnuto. Aktivuje se
pouze při nízké venkovní teplotě.
Filtr pevných částic % svítí nebo bliká žlutě.
Svítí, když je nutné vyčistit filtr
pevných částic.Pokračujte v jízdě, dokud %
nezhasne. Pokud je to možné,
nedovolte, aby otáčky motoru klesly
pod 2 000 ot/min.
Svítí
Filtr pevných částic je zaplněn. Co možná nejdříve zahajte postup
čištění.
Bliká
Je dosažena maximální úroveň
zaplnění filtru. Ihned zahajte postup
čištění, aby jste se vyhnuli poškození motoru.
Filtr pevných částic 3 171, systém
Stop-start 3 168.
Systém sledování tlaku
vzduchu v pneumatikách
w svítí nebo bliká žlutě.
Svítí
Ztráta tlaku vzduchu v pneumatikách.
Okamžitě zastavte a zkontrolujte tlak
vzduchu v pneumatikách.Bliká
Porucha v systému nebo je
namontovaná pneumatika bez
snímače tlaku (např. rezervní kolo). Po uplynutí 60-90 sekund kontrolka
nepřetržitě svítí. Obraťte se na servis.
Tlak motorového oleje I svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoruVýstraha
Může dojít k přerušení mazání motoru. Může dojít k poškození
motoru a/nebo zablokování
poháněných kol.
1. Sešlápněte pedál spojky.
2. Zvolte neutrál, nastavte páku voliče do polohy N.

120Přístroje a ovládací prvky
3. Co nejdříve bezpečně opusťteproud vozidel, abyste nebránili
jejich pohybu.
4. Vypněte zapalování.9 Varování
Pokud motor neběží, budete
muset při brzdění a řízení vyvinout mnohem větší sílu. Během režimuAutostop je posilovač brzd stále
funkční.
Nevytahujte klíč, dokud vůz stojí.
Jinak by mohlo neočekávaně dojít k uzamknutí volantu.
Zkontrolujte hladinu motorového
oleje před tím, než vyhledáte pomoc
v servisu 3 232.
Nízká hladina paliva
i svítí nebo bliká žlutě.
Svítí
Hladina v palivové nádrži je příliš
nízko.
Bliká
Spotřebované palivo. Okamžitě
palivo doplňte. Nikdy nesmíte nádrž
zcela vyprázdnit.
Katalyzátor 3 172.
Odvzdušnění palivové soustavy
vznětového motoru 3 237.
Imobilizér d bliká žlutě.
Porucha v systému imobilizéru. Motor
nemůžete nastartovat.
Snížený výkon motoru
# svítí žlutě.
Výkon motoru je omezen. Obraťte se na servis.
Vnější osvětlení 8 svítí zeleně.
Je rozsvícené vnější osvětlení vozidla
3 141.Dálková světla
C svítí modře.
Rozsvítí se, když jsou zapnuta
dálková světla nebo při použití
světelné houkačky 3 142 nebo když
jsou zapnuta dálková světla společně
s asistentem dálkových světel nebo
inteligentním nastavením dosahu
světel 3 145.
Asistent dálkových světel
l svítí zeleně.
Je aktivován asistent dálkových
světel nebo inteligentní nastavení dosahu světel 3 143, 3 145.
Adaptivní přední osvětlení
f svítí nebo bliká žlutě.
Svítí Porucha v systému.
Vyhledejte pomoc v servisu.
Bliká Systém se přepnul na symetrická
potkávací světla.

Přístroje a ovládací prvky121
Kontrolka f bliká přibližně 4 sekundy
po zapnutí zapalování, čímž
upozorňuje, že došlo k zapnutí
systému 3 144.
Automatické ovládání světel 3 142.
Světlo do mlhy > svítí zeleně.
Jsou rozsvícená přední mlhová světla
3 149.
Zadní světlo do mlhy
r svítí žlutě.
Je zapnuto zadní světlo do mlhy 3 150.
Nízká hladina kapaliny
ostřikovače
G svítí žlutě.
Je nízká hladina kapaliny
ostřikovače.
Kapalina ostřikovače 3 235.Tempomat
m svítí bíle nebo zeleně.
Svítí bíle Systém je zapnutý.
Svítí zeleně
Tempomat je aktivován.
Tempomat 3 185.
Adaptivní tempomat
m svítí bíle nebo zeleně.
Svítí bíle
Systém je zapnutý.
Svítí zeleně
Adaptivní tempomat je vždy aktivní.
Adaptivní tempomat 3 188.
Detekováno vozidlo
vpředu
A svítí zeleně.
Je detekováno vozidlo vpředu ve stejném jízdním pruhu.Adaptivní tempomat 3 188, Výstraha
před kolizí vpředu 3 195.
Otevřené dveře h svítí červeně.
Jsou otevřené dveře nebo dveře
zavazadlového prostoru.

122Přístroje a ovládací prvkyInformační displeje
Informační centrum řidiče Informační centrum řidiče (DIC) je
umístěno v sestavě sdružených
přístrojů mezi rychloměrem
a otáčkoměrem. Informační centrum
řidiče je k dispozici u displeje střední
úrovně a kombinovaného displeje
vyšší úrovně.

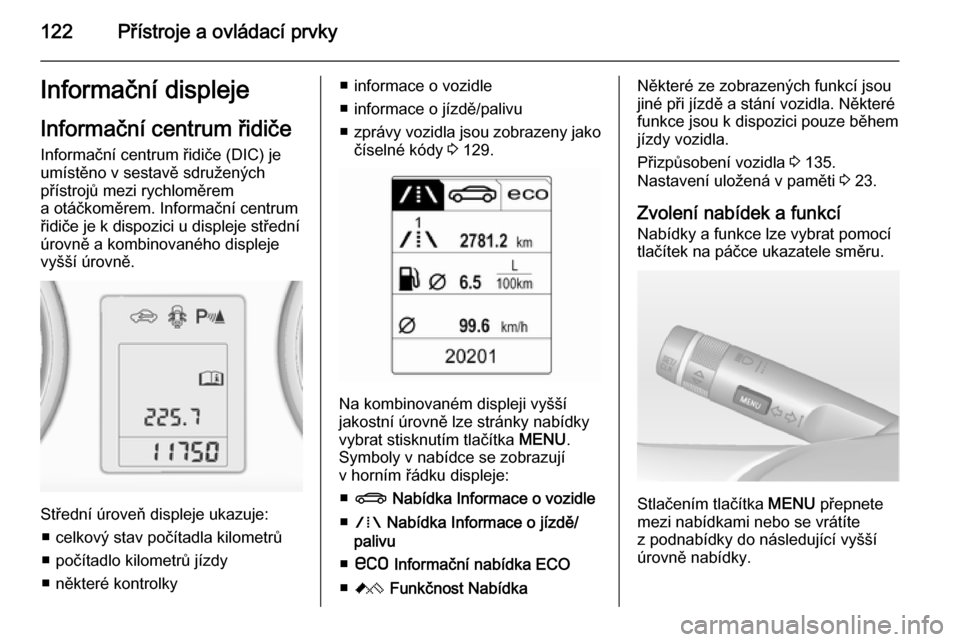

Střední úroveň displeje ukazuje:
■ celkový stav počítadla kilometrů
■ počítadlo kilometrů jízdy
■ některé kontrolky
■ informace o vozidle
■ informace o jízdě/palivu
■ zprávy vozidla jsou zobrazeny jako
číselné kódy 3 129.
Na kombinovaném displeji vyšší
jakostní úrovně lze stránky nabídky
vybrat stisknutím tlačítka MENU.
Symboly v nabídce se zobrazují
v horním řádku displeje:
■ X Nabídka Informace o vozidle
■ W Nabídka Informace o jízdě/
palivu
■ s Informační nabídka ECO
■ C Funkčnost Nabídka
Některé ze zobrazených funkcí jsou
jiné při jízdě a stání vozidla. Některé
funkce jsou k dispozici pouze během
jízdy vozidla.
Přizpůsobení vozidla 3 135.
Nastavení uložená v paměti 3 23.
Zvolení nabídek a funkcí Nabídky a funkce lze vybrat pomocí
tlačítek na páčce ukazatele směru.
Stlačením tlačítka MENU přepnete
mezi nabídkami nebo se vrátíte
z podnabídky do následující vyšší
úrovně nabídky.

Přístroje a ovládací prvky123

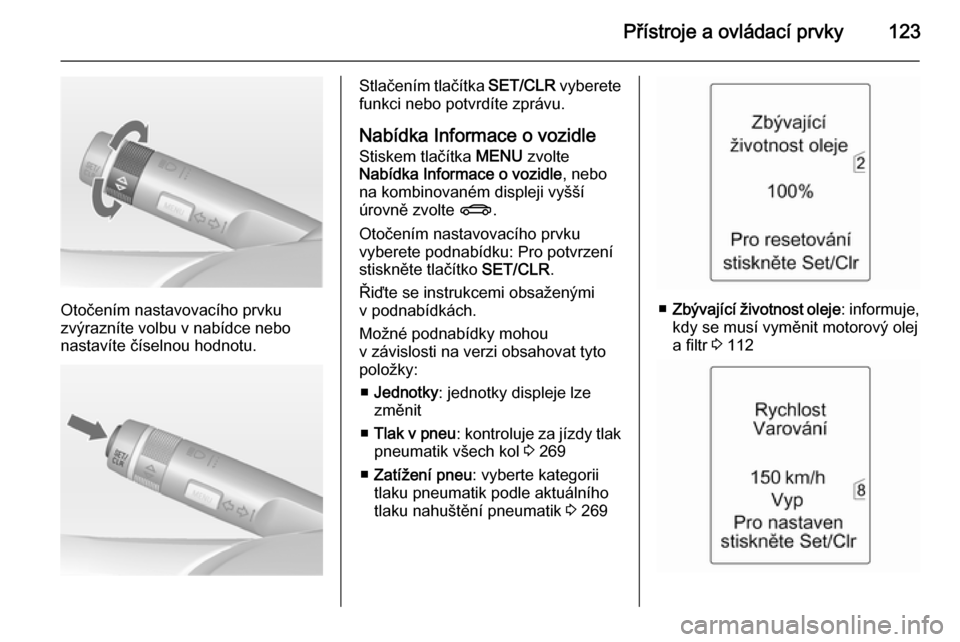

Otočením nastavovacího prvku
zvýrazníte volbu v nabídce nebo
nastavíte číselnou hodnotu.
Stlačením tlačítka SET/CLR vyberete
funkci nebo potvrdíte zprávu.
Nabídka Informace o vozidle
Stiskem tlačítka MENU zvolte
Nabídka Informace o vozidle , nebo
na kombinovaném displeji vyšší
úrovně zvolte X.
Otočením nastavovacího prvku
vyberete podnabídku: Pro potvrzení
stiskněte tlačítko SET/CLR.
Řiďte se instrukcemi obsaženými v podnabídkách.
Možné podnabídky mohou
v závislosti na verzi obsahovat tyto
položky:
■ Jednotky : jednotky displeje lze
změnit
■ Tlak v pneu : kontroluje za jízdy tlak
pneumatik všech kol 3 269
■ Zatížení pneu : vyberte kategorii
tlaku pneumatik podle aktuálního tlaku nahuštění pneumatik 3 269
■ Zbývající životnost oleje : informuje,
kdy se musí vyměnit motorový olej
a filtr 3 112

124Přístroje a ovládací prvky
■Rychlost Varování : při překročení
zadané maximální rychlosti se ozve výstražná zvukové upozornění
■ Asistent dopravního značení :
zobrazuje značky detekované
v aktuální části trasy 3 213

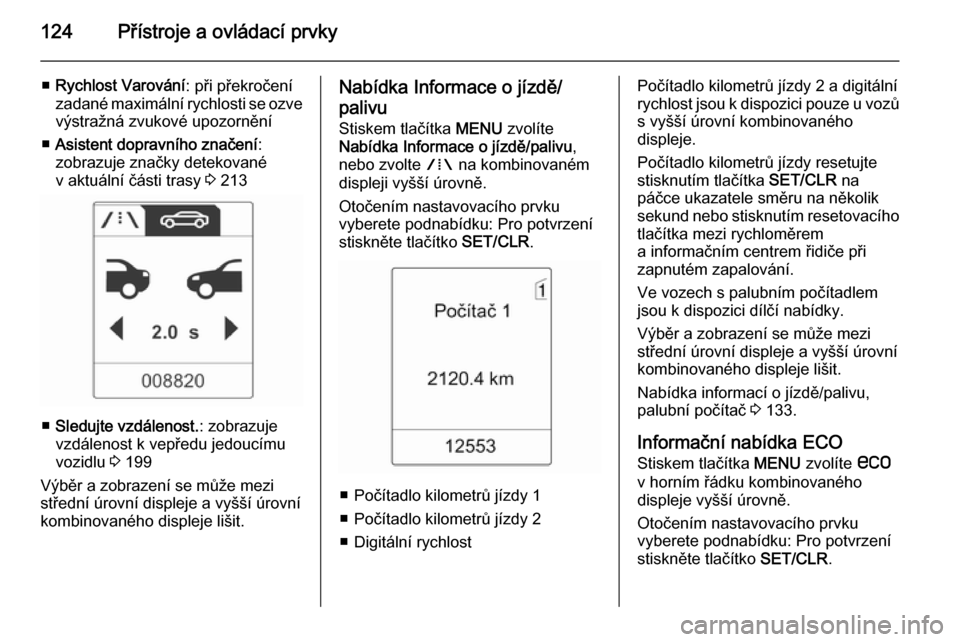

■ Sledujte vzdálenost. : zobrazuje
vzdálenost k vepředu jedoucímu
vozidlu 3 199
Výběr a zobrazení se může mezi
střední úrovní displeje a vyšší úrovní
kombinovaného displeje lišit.
Nabídka Informace o jízdě/
palivu Stiskem tlačítka MENU zvolíte
Nabídka Informace o jízdě/palivu ,
nebo zvolte W na kombinovaném
displeji vyšší úrovně.
Otočením nastavovacího prvku
vyberete podnabídku: Pro potvrzení
stiskněte tlačítko SET/CLR.
■ Počítadlo kilometrů jízdy 1
■ Počítadlo kilometrů jízdy 2
■ Digitální rychlost
Počítadlo kilometrů jízdy 2 a digitální
rychlost jsou k dispozici pouze u vozů s vyšší úrovní kombinovaného
displeje.
Počítadlo kilometrů jízdy resetujte stisknutím tlačítka SET/CLR na
páčce ukazatele směru na několik
sekund nebo stisknutím resetovacího
tlačítka mezi rychloměrem
a informačním centrem řidiče při
zapnutém zapalování.
Ve vozech s palubním počítadlem
jsou k dispozici dílčí nabídky.
Výběr a zobrazení se může mezi
střední úrovní displeje a vyšší úrovní
kombinovaného displeje lišit.
Nabídka informací o jízdě/palivu,
palubní počítač 3 133.
Informační nabídka ECO Stiskem tlačítka MENU zvolíte s
v horním řádku kombinovaného
displeje vyšší úrovně.
Otočením nastavovacího prvku
vyberete podnabídku: Pro potvrzení
stiskněte tlačítko SET/CLR.

Přístroje a ovládací prvky125

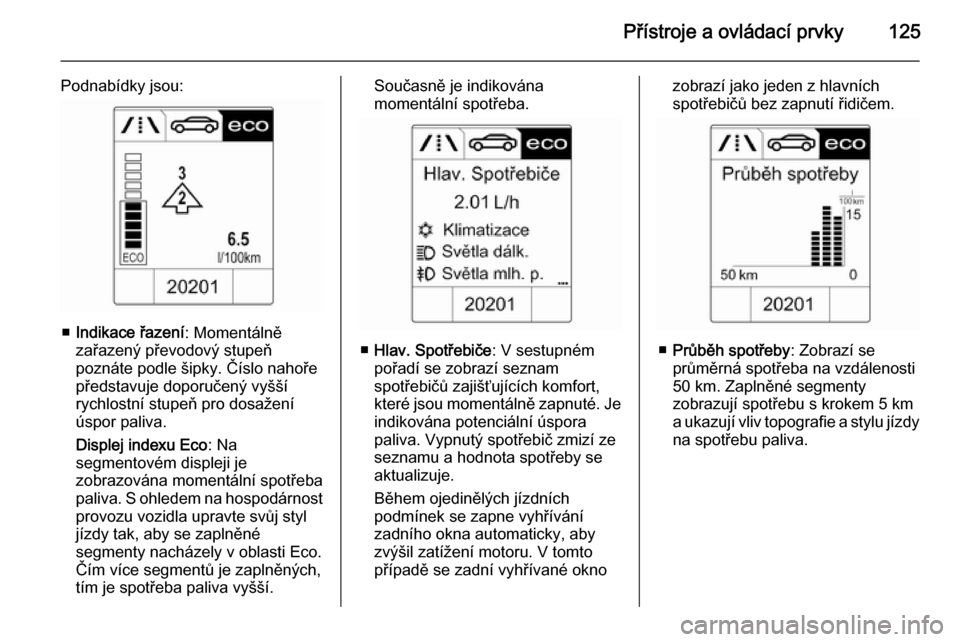

Podnabídky jsou:
■Indikace řazení : Momentálně
zařazený převodový stupeň
poznáte podle šipky. Číslo nahoře
představuje doporučený vyšší
rychlostní stupeň pro dosažení
úspor paliva.
Displej indexu Eco : Na
segmentovém displeji je
zobrazována momentální spotřeba
paliva. S ohledem na hospodárnost
provozu vozidla upravte svůj styl jízdy tak, aby se zaplněné
segmenty nacházely v oblasti Eco.
Čím více segmentů je zaplněných,
tím je spotřeba paliva vyšší.
Současně je indikována
momentální spotřeba.
■ Hlav. Spotřebiče : V sestupném
pořadí se zobrazí seznam
spotřebičů zajišťujících komfort,
které jsou momentálně zapnuté. Je
indikována potenciální úspora
paliva. Vypnutý spotřebič zmizí ze
seznamu a hodnota spotřeby se aktualizuje.
Během ojedinělých jízdních
podmínek se zapne vyhřívání
zadního okna automaticky, aby
zvýšil zatížení motoru. V tomto
případě se zadní vyhřívané okno
zobrazí jako jeden z hlavních
spotřebičů bez zapnutí řidičem.
■ Průběh spotřeby : Zobrazí se
průměrná spotřeba na vzdálenosti
50 km. Zaplněné segmenty
zobrazují spotřebu s krokem 5 km a ukazují vliv topografie a stylu jízdy
na spotřebu paliva.

126Přístroje a ovládací prvky
Funkčnost Nabídka
Stiskem tlačítka MENU zvolíte
Funkčnost Nabídka , nebo zvolte
C na kombinovaném displeji vyšší
úrovně.
Otočením nastavovacího prvku
vyberete podnabídku: Pro potvrzení
stiskněte tlačítko SET/CLR.

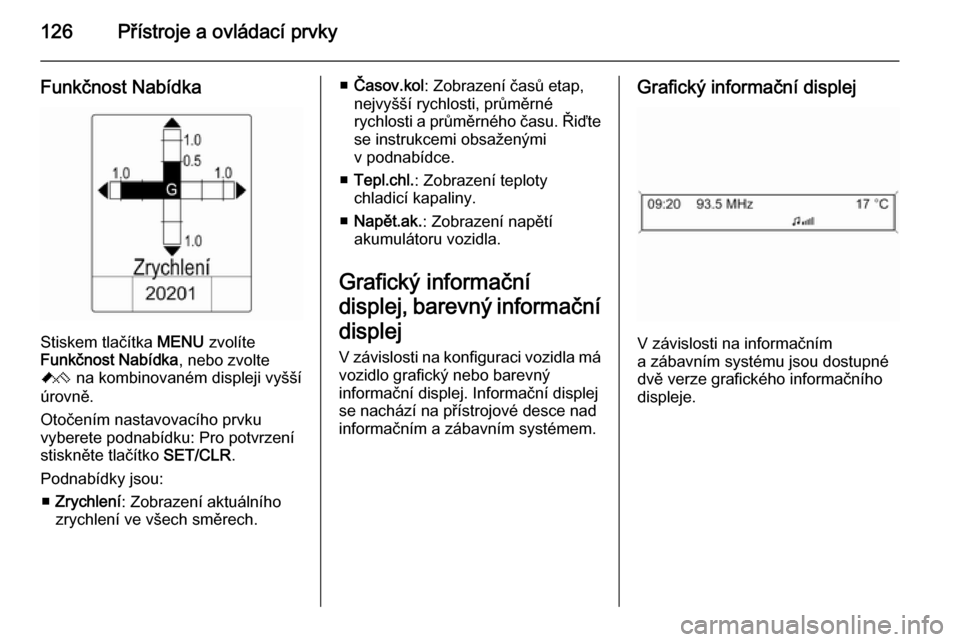

Podnabídky jsou: ■ Zrychlení : Zobrazení aktuálního
zrychlení ve všech směrech.
■ Časov.kol : Zobrazení časů etap,
nejvyšší rychlosti, průměrné
rychlosti a průměrného času. Řiďte
se instrukcemi obsaženými
v podnabídce.
■ Tepl.chl. : Zobrazení teploty
chladicí kapaliny.
■ Napět.ak. : Zobrazení napětí
akumulátoru vozidla.
Grafický informační
displej, barevný informační displej
V závislosti na konfiguraci vozidla má
vozidlo grafický nebo barevný
informační displej. Informační displej
se nachází na přístrojové desce nad

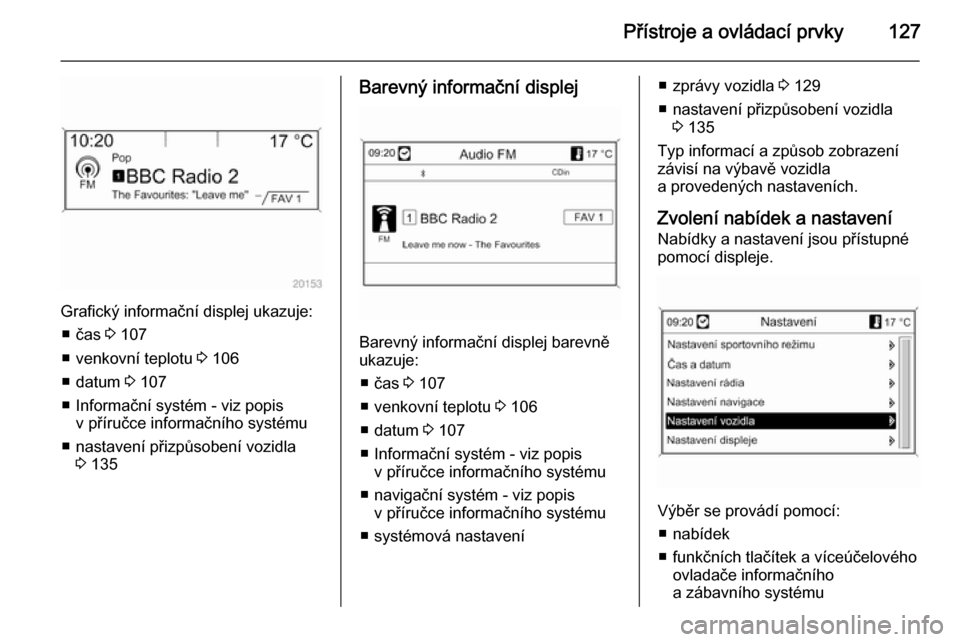

informačním a zábavním systémem.Grafický informační displej
V závislosti na informačním
a zábavním systému jsou dostupné
dvě verze grafického informačního
displeje.

Přístroje a ovládací prvky127
Grafický informační displej ukazuje:■ čas 3 107
■ venkovní teplotu 3 106
■ datum 3 107
■ Informační systém - viz popis v příručce informačního systému
■ nastavení přizpůsobení vozidla 3 135
Barevný informační displej
Barevný informační displej barevně
ukazuje:
■ čas 3 107
■ venkovní teplotu 3 106
■ datum 3 107
■ Informační systém - viz popis v příručce informačního systému
■ navigační systém - viz popis v příručce informačního systému
■ systémová nastavení
■ zprávy vozidla 3 129
■ nastavení přizpůsobení vozidla 3 135
Typ informací a způsob zobrazení
závisí na výbavě vozidla
a provedených nastaveních.
Zvolení nabídek a nastavení
Nabídky a nastavení jsou přístupné
pomocí displeje.
Výběr se provádí pomocí:
■ nabídek
■ funkčních tlačítek a víceúčelového ovladače informačního
a zábavního systému

128Přístroje a ovládací prvky
Volba pomocí informačního
a zábavního systému
Vyberete funkci pomocí tlačítek na
informačním a zábavním systému.
Zobrazí se nabídka zvolené funkce.
Víceúčelový ovladač se používá pro
výběr a potvrzení položky.
Multifunkční ovladač
Multifunkční ovladač je centrální
ovládací prvek pro nabídky:
Otočení
■ Označení volby v nabídce
■ Nastavit číselnou hodnotu nebo zobrazit volbu nabídky
Stisknutí (vnější prstenec)
■ Pro zvolení nebo aktivování označené volby
■ Potvrzení nastavené hodnoty
■ Zapnutí/vypnutí funkce systému
Tlačítko BACK
Stisknutím tlačítka: ■ opustíte nabídku bez změny nastavení
■ návrat z podnabídky do vyšší úrovně nabídky
■ vymazání posledního znaku ve sledu znaků
Stisknutím a podržením tlačítka na
několik sekund se vymaže celý zápis.
Přizpůsobení vozidla 3 135.
Nastavení uložená v paměti 3 23.Řídicí jednotka pro
smartphone Řídicí jednotka pro smartphone
umožní přes připojení Bluetooth nebi
WLAN přenést údaje o vozidle do
zařízení smartphone. Tyto údaje lze
potom zobrazit a analyzovat na
zařízení smartphone.
