Řízení vozidla a jeho provoz199přibližování vozidla před vámi vám
neposkytne dostatek času na to,
abyste se vyhnuli kolizi.
Řidič má plnou odpovědnost za
dodržování správné vzdálenosti
od vozidla jedoucího před ním
v závislosti na provozu,
povětrnostních podmínkách
a viditelnosti.
Při řízení je vždy vyžadována plná pozornost řidiče. Řidič musí být
vždy připraven reagovat a brzdit.
Omezení systému
Systém je navržen, aby varoval
pouze před vozidly, ale může
reagovat i na jiné kovové předměty.
V následujících případech nebude
výstraha před kolizí vpředu
pravděpodobně detekovat vozidlo
před vámi, nebo je funkčnost čidla
omezena:
■ na silnicích bohatých na zatáčky,
■ když počasí omezuje viditelnost, jako například mlha, déšť nebo
sníh,
■ když je čidlo blokováno sněhem, ledem, břečkou, nečistotami, nebo
při poškození čelního skla.
Indikace vzdálenosti
vpředu
Indikace vzdálenosti vpředu
zobrazuje vzdálenost k vozidlu, které
jede před vámi. Podle výbavy vozidla používá systém k detekování
vzdálenosti za vozidlem, které jede
v jízdním pruhu před vámi, buď radar
za mřížkou chladiče nebo přední
kameru v čelním skle. Je aktivní při
rychlostech nad 40 km/hod.
Když je vpředu detekováno vozidlo
jedoucí před vámi, je vzdálenost
indikována v sekundách se
zobrazením na stránce v informační
centru řidiče 3 122 . Stiskněte tlačítko
MENU na páčce ukazatelů směru
a vyberte Nabídka Informaceo vozidle X a otáčením
nastavovacího prvku vyberte stránku indikované vzdálenosti vpředu.
Minimální indikovaná vzdálenost je
0,5 s.
Pokud není vpředu žádné vozidlo nebo je vozidlo vpředu mimo dosah,
budou zobrazeny dvě pomlčky: -,- s.
Aktivní brzdění v kritické
situaci Aktivní brzdění v kritické situaci může pomoci snížit škodu při nárazu do
vozidel a překážek přímo vpředu, když se již nelze kolizi vyhnout ani

200Řízení vozidla a jeho provoz
brzděním, ani řízením. Před tím, než
zapůsobí aktivní brzdění v kritické
situaci, je řidič varován výstrahou
před kolizí vpředu, 3 195.
Funkce používá pro výpočet
pravděpodobnosti čelní kolize různé
vstupy (např. radarové čidlo, brzdný
tlak, rychlost vozidla).
Aktivní brzdění v kritické situaci
pracuje automaticky při rychlosti
vyšší než rychlost chůze, pokud není
deaktivována v nabídce Auto collision
preparation (Automatická příprava na kolizi) 3 135.
Systém obsahuje: ■ Systém přípravy brzd
■ Nouzové automatické brzdění
■ Brzdový asistent s předvídáním9 Varování
Tento systém nepřebírá za řidiče
odpovědnost za řízení vozidla
a sledování situace před vozidlem.
Jeho funkce je omezena pouze napomocné používání. Řidič bude
nadále držet sešlápnutý brzdový
penál, jak mu diktuje situace za
jízdy.
Systém přípravy brzd
Když se přibližujete vozidlu vpředu
tak rychle, že je kolize
pravděpodobná, systém přípravy
brzd brzdy mírně natlakuje. To
omezuje reakční dobu, když je
vyžadováno ruční nebo automatické
brzdění.
Brzdový systém je připraven tak, že k brzdění může dojít rychleji.
Nouzové automatické brzdění
Po přípravě brzd a těsně před hrozící kolizí aktivuje tato funkce omezené
brzdění tak, aby byla zmírněna
rychlost nárazu při kolizi.
Brzdový asistent s předvídáním
Kromě systému přípravy brzd
a nouzového automatického brzdění
zvyšuje brzdový asistent
s předvídáním citlivost brzdového
asistenta. Tímto způsobem má mírné sešlápnutí brzdového pedálu za
následek okamžité silné brzdění.
Tato funkce pomáhá řidiči brzdit
rychleji a silněji před hrozící kolizí.9 Varování
Aktivní brzdění neslouží k silnému
autonomnímu zabrzdění ani
nedokáže automaticky zabránit
kolizi. Je určeno ke snížení
rychlosti vozidla před kolizí.
Pravděpodobně nebude reagovat
na stojící vozidla, chodce ani
zvířata. Po náhlé změně jízdního
pruhu potřebuje systém určitý čas
na detekci nejbližšího před vámi
jedoucího vozidla.
Při řízení je vždy vyžadována plná pozornost řidiče. Řidič musí být
vždy připraven reagovat a použít
brzdy a řízení tak, aby se vyhnul
kolizím. Systém je navržen tak,
aby správně pracoval pouze
tehdy, pokud mají všichni cestující zapnuté bezpečnostní pásy.

Řízení vozidla a jeho provoz201
Omezení systému
Aktivní brzdění v kritické situaci funguje omezeně nebo vůbec za
deště, sněhu nebo silném znečištění, neboť radarové čidlo může být
pokryto vrstvou vody, prachu, ledu
nebo sněhu. V případě blokování
čidla očistěte jeho kryt.
V některých vzácných případech
může systém aktivního brzdění
v kritické situaci způsobit krátké
automatické brzdění v situacích, kdy
se to nezdá být nutné, například kvůli
dopravním značkám v zatáčce, nebo
kvůli vozidlům v jiném jízdním pruhu.
To je přijatelný stav a vozidlo
nevyžaduje servis. Stiskněte pevně
plynový pedál a překonejte tak
automatické brzdění.
Nastavení Nastavení můžou být změněna
v nabídce Auto collision preparation
(Automatická příprava na kolizi)
v rámci personalizace vozidla, 3 135.
Porucha
V případě servisu systému se zobrazí zpráva na informačním centru řidiče.
Pokud systém nepracuje tak, jak by
měl, jsou zobrazeny zprávy vozidla
v informačním centru řidiče.
Zprávy vozidla 3 129.
Parkovací asistent
Zadní parkovací asistent9 Varování
Za provedení parkovacího
manévru plně odpovídá řidič.
Při couvání s pomocí systému
parkovacího asistenta vždy
kontrolujte prostor okolo vozidla.
Zadní parkovací asistent usnadňuje parkování tím, že měří vzdálenost
mezi vozidlem a překážkami za
vozidlem. Informuje a varuje řidiče
pomocí akustických signálů.

202Řízení vozidla a jeho provoz
Systém je vybaven ultrazvukovými
parkovacími čidly v zadním
nárazníku.
Zapnutí
Při zařazení zpátečky se systém
automaticky uvede do činnosti.
Svítící dioda LED v tlačítku r
parkovacího asistenta signalizuje, že je systém připraven k provozu.
Indikace
Systém akustickými signály řidiče
upozorní na potenciálně nebezpečné
překážky za vozidlem. Interval mezi
tóny se bude při přibližování vozidla
k překážce zkracovat. Pokud je
vzdálenost menší než přibližně
30 cm, bude tón nepřerušovaný.
Kromě toho lze vzdálenost od
překážky zobrazit v informačním
centru řidiče.
Vypnutí
Systém se automaticky vypne při
vyřazení zpátečky.
Pro opětovné zapnutí systému
zařaďte zpátečku.
Ruční vypnutí je také možné
stisknutím tlačítka parkovacího
asistenta r.
Po vypnutí systému dioda LED
v tlačítku zhasne.
Kromě toho se při manuálním vypnutí
systému v informačním centru řidiče
zobrazí zpráva Park.asistent
Vypnuto .
Porucha
V případě poruchy v systému, nebo pokud systém nepracuje z důvodu
dočasných podmínek, například při
zakrytí čidel ledem, se rozsvítí
kontrolka r nebo se zobrazí zpráva
v informačním centru řidiče.
Zprávy vozidla 3 129.
Kontrolka r 3 118.
Přední parkovací asistent9 Varování
Za provedení parkovacího
manévru plně odpovídá řidič.
Při jízdě dozadu nebo dopředu
s použitím systému parkovacího
asistenta vždy kontrolujte prostor
okolo vozidla.

Řízení vozidla a jeho provoz203
Přední parkovací asistent měří
vzdálenost mezi vozidlem
a překážkou před a za vozidlem.
Systém vydává akustické signály a zobrazuje zprávy.
Systém má po čtyřech
ultrazvukových parkovacích
snímačích v zadním i předním
nárazníku.
Používá dva různé akustické signály
pro sledované prostory před a za
vozidlem, každý s jinou frekvencí
tónů. Signál pro překážky před
vozidlem se ozývá ze předních
reproduktorů a pro překážky za
vozidlem se ozývá ze zadních
reproduktorů.Tlačítko a logika ovládání
parkovacího asistentu
Přední – zadní parkovací asistent je
opatřen tlačítkem r. Pokud je
vozidlo navíc vybaveno progresivním
parkovacím asistentem (viz
samostatný popis uvedený dále),
systém je vybaven tlačítkem D.
V tomto případě se oba systémy
ovládají tlačítkem D.
Parkovací asistent se deaktivuje
a aktivuje krátkým stisknutím tlačítka
r nebo D.
Progresivní parkovací asistent se
aktivuje i deaktivuje dlouhým
stisknutím tlačítka D (přibližně na
jednu sekundu).
Tlačítkovou logikou jsou tyto systémy ovládány stisknutím dle
následujícího:
■ přední – zadní parkovací asistent je
aktivní: krátkým stisknutím se
deaktivuje přední – zadní parkovací
asistent.
■ přední – zadní parkovací asistent je
aktivní: dlouhým stisknutím se
zapne progresivní parkovací
asistent, pokud je zařazen
rychlostní stupeň pro jízdu
dopředu.
■ progresivní parkovací asistent je aktivní: krátkým stisknutím se
aktivuje přední – zadní parkovací
asistent.

204Řízení vozidla a jeho provoz
■ progresivní parkovací asistent jeaktivní: dlouhým stisknutím se
deaktivuje progresivní parkovací
asistent.
■ progresivní parkovací asistent je aktivní společně s předním –
zadním parkovacím asistentem: krátkým stisknutím se deaktivují
oba systémy.
Zapnutí
Při zařazení zpátečky se přední
a zadní parkovací asistent uvede do
činnosti.
Přední parkovací asistent se také
automaticky aktivuje při rychlosti do
11 km/h.
Svítící dioda LED v tlačítku r nebo
D parkovacího asistentu znamená,
že systém je připraven k využití.
Pokud rychlost vozidla překročí
11 km/h, přední parkovací asistent se deaktivuje. Přední parkovací asistent
se vždy znovu zapne, pokud rychlost
klesne pod 11 km/h.Indikace
Systém akustickými signály řidiče
upozorní na potenciálně nebezpečné překážky za vozidlem a před
vozidlem. V závislosti na tom, která strana vozidla je blíže překážce, z té
strany vozidla uslyšíte akustické
varovné signály. Interval mezi tóny se
bude při přibližování vozidla
k překážce zkracovat. Pokud je
vzdálenost menší než přibližně
30 cm, bude tón nepřerušovaný.
Navíc lze vzdálenost od překážky
zobrazit v informačním centru řidiče
3 122.Vzdálenost ke přední nebo zadní
překážce je indikována změnou
vzdálenosti čar okolo vozidla.
Překážky vzadu jsou signalizovány současně akusticky i vizuálně.
Překážky vepředu jsou nejdříve
signalizovány vizuálně. Při
vzdálenostech kratších než 80 cm se
také začnou ozývat zvukové signály.
Indikace vzdálenosti v informačním
centru řidiče může být potlačena
zprávami vozidla vyšší priority. Po potvrzení zprávy stisknutím tlačítka
SET/CLR na páčce ukazatelů směru
se indikace vzdálenosti znovu
zobrazí.
Vypnutí
Zadní parkovací asistent se
automaticky vypne při vyřazení
zpátečky.
Přední parkovací asistent se
deaktivuje při rychlosti nad 11 km/h.

Řízení vozidla a jeho provoz205
Deaktivaci lze také provést ručně
krátkým stisknutím tlačítka
parkovacího asistenta r nebo D.
Po vypnutí systému dioda LED
v tlačítku zhasne.
Kromě toho se při manuálním vypnutí
systému v informačním centru řidiče
zobrazí zpráva Park.asistent
Vypnuto .
Po manuálním vypnutí se přední
parkovací asistent znovu zapne po
stisknutí tlačítka parkovacího
asistenta r nebo D, anebo po
zařazení zpátečky.
Porucha
V případě poruchy v systému, nebo
pokud systém nepracuje z důvodu
dočasných podmínek, například při
zakrytí čidel ledem, se rozsvítí
kontrolka r nebo se zobrazí zpráva
v informačním centru řidiče.
Zprávy vozidla 3 129.
Kontrolka r 3 118.
Progresivní parkovací asistent9 Varování
Za akceptování parkovacího
místa doporučeného systémem a provedení parkovacího manévru zodpovídá plně řidič vozidla.
Při parkování pomocí
progresivního parkovacího
asistenta vždy kontrolujte ve
všech směrech prostor okolo
vozidla.
Systém progresivního parkovacího
asistenta navádí řidiče na parkovací
místo prostřednictvím pokynů
v informačním centru řidiče
a akustických signálů. Řidič musí
ovládat plynový pedál, brzdy, řízení
a řazení převodových stupňů.
Tento systém využívá snímačů
předního – zadního parkovacího
asistentu v kombinaci se dvěma
dalšími snímači na obou stranách
předního a zadního nárazníku.

206Řízení vozidla a jeho provoz
Tlačítko D a logika obsluhy
Progresivní parkovací asistent
a přední – zadní parkovací asistent
(viz výše uvedený popis), se ovládají
tlačítkem D.
Parkovací asistent se deaktivuje
a aktivuje krátkým stisknutím tlačítka
D .
Progresivní parkovací asistent se
aktivuje i deaktivuje dlouhým
stisknutím tlačítka D (přibližně na
jednu sekundu).
Tlačítkovou logikou jsou tyto systémy ovládány stisknutím dle
následujícího:
■ přední – zadní parkovací asistent je
aktivní: krátkým stisknutím se
deaktivuje přední – zadní parkovací asistent.
■ přední – zadní parkovací asistent je
aktivní: dlouhým stisknutím se
zapne progresivní parkovací
asistent, pokud je zařazen
rychlostní stupeň pro jízdu
dopředu.■ progresivní parkovací asistent je aktivní: krátkým stisknutím se
aktivuje přední – zadní parkovací
asistent.
■ progresivní parkovací asistent je aktivní: dlouhým stisknutím se
deaktivuje progresivní parkovací
asistent.
■ progresivní parkovací asistent je aktivní společně s předním –
zadním parkovacím asistentem:
krátkým stisknutím se deaktivují
oba systémy.
ZapnutíPři vyhledávání parkovacího místa se
musí systém zapnout stisknutím
a podržením tlačítka D po dobu
přibližně jedné sekundy.
Systém může být aktivován pouze při
rychlosti do 30 km/hod. a systém
vyhledává parkovací místo při
rychlostech do 30 km/hod.
Maximální povolená rovnoběžná
vzdálenost mezi vozidlem a řadou
zaparkovaných vozidel je 1,8 metru.
Funkčnost
Když vozidlo míjí řadu automobilů
a systém je aktivován, systém
progresivního parkovacího asistentu

Řízení vozidla a jeho provoz207
začne vyhledávat místo vhodné pro
zaparkování. Když je vhodné místo
nalezeno, je v informačním centru
řidiče zobrazena vizuální odezva
a dán akustický signál.
Pokud není vozidlo zastaveno
řidičem do 10 metrů po navržení parkovacího místa, začne systém
hledat jiné vhodné parkovací místo.
Návrh parkovacího místa od systému je přijat, pokud řidič zastaví vozidlo
během 10 metrů po zobrazení zprávy
„Stop“. Systém vypočítává optimální
trasu na parkovací místo. Poté
systém navádí řidiče na parkovací
místo poskytováním podrobných
pokynů.

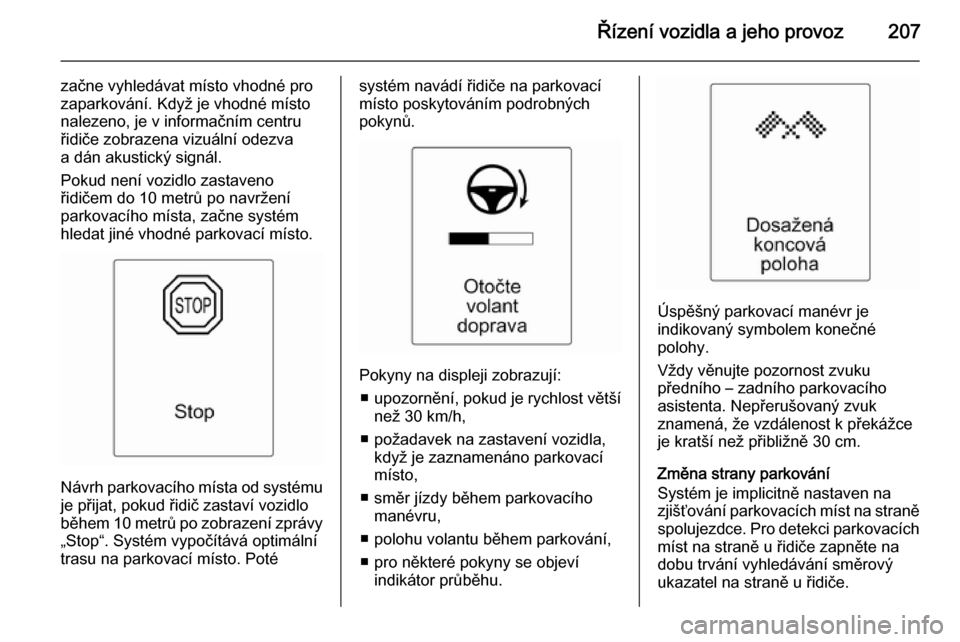

Pokyny na displeji zobrazují:
■ upozornění, pokud je rychlost větší
než 30 km/h,
■ požadavek na zastavení vozidla, když je zaznamenáno parkovací
místo,
■ směr jízdy během parkovacího manévru,
■ polohu volantu během parkování,
■ pro některé pokyny se objeví indikátor průběhu.
Úspěšný parkovací manévr je
indikovaný symbolem konečné
polohy.
Vždy věnujte pozornost zvuku
předního – zadního parkovacího
asistenta. Nepřerušovaný zvuk
znamená, že vzdálenost k překážce
je kratší než přibližně 30 cm.
Změna strany parkování
Systém je implicitně nastaven na
zjišťování parkovacích míst na straně
spolujezdce. Pro detekci parkovacíchmíst na straně u řidiče zapněte na
dobu trvání vyhledávání směrový ukazatel na straně u řidiče.

208Řízení vozidla a jeho provoz
Po vypnutí ukazatelů směru bude
systém znovu vyhledávat parkovací
místo na straně spolujezdce.
Priority displeje
Po aktivaci progresivního
parkovacího asistentu se
v informačním centru řidiče zobrazí
příslušná zpráva. Indikace
progresivního parkovacího asistenta
v informačním centru řidiče může být
potlačena zprávami vozidla vyšší
priority. Po potvrzení zprávy
stisknutím tlačítka SET/CLR na
páčce ukazatelů směru se znovu zobrazí pokyny progresivního
parkovacího asistenta a parkovací
manévr může pokračovat.
Vypnutí Systém se vypne:
■ krátkým stisknutím tlačítka D,
pokud je aktivován progresivní
parkovací asistent společně
s předním-zadním parkovacím asistentem
■ dlouhým stisknutím tlačítka D,
pokud je aktivován progresivní parkovací asistent■ úspěšným skončením parkovacího manévru
■ rychlostí větší než 30 km/h
■ vypnutím zapalování
Vypnutí řidičem nebo systémem
během manévrování bude sděleno
prostřednictvím Parkování
deaktivováno v informačním centru
řidiče.
Porucha
Zpráva se objeví v informačním
centru řidiče, když:
■ je v systému porucha
■ řidič úspěšně nedokončil parkovací
manévr
■ systém není funkční
Pokud je během parkovacích pokynů
zjištěna překážka, je v informačním
centru řidiče zobrazeno Stop.
Odstraněním překážky bude parkovací manévr pokračovat. Pokud
překážka není odstraněna, ukončí
systém činnost. Stisknutím tlačítka
D na dobu přibližně jedné sekundy
se aktivuje systém a vyhledávání
nového parkovacího místa.Základní poznámky k systémům
parkovacího asistenta9 Varování
Za určitých podmínek může určitý
typ lesklého povrchu objektu nebo
oděv, stejně tak jako určitý typ
venkovního hluku způsobit, že
systém nesprávně detekuje
překážku.
Zvláštní pozornost je nutné
věnovat nízkým překážkám, které mohou poškodit dolní část
nárazníku.
Výstraha
Účinnost systému může být
snížena, pokud je zakrytý např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být účinnost systému parkovacíhoasistenta snížena.
Zvláštní podmínky platí pokud se
v blízkosti nacházejí vyšší vozidla
(např. terénní vozidla, malá
