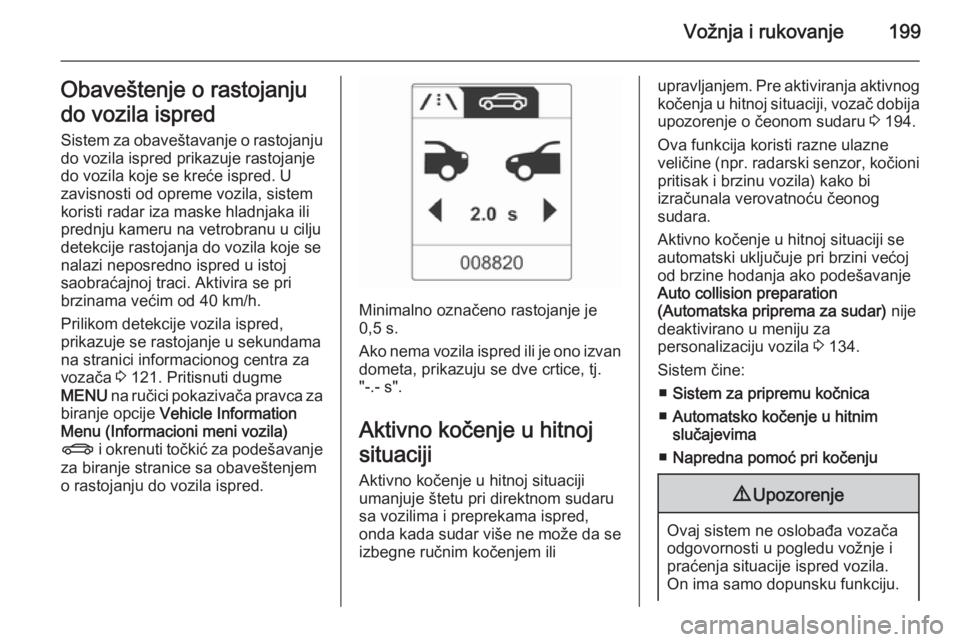

Vožnja i rukovanje199Obaveštenje o rastojanju
do vozila ispred
Sistem za obaveštavanje o rastojanju
do vozila ispred prikazuje rastojanje
do vozila koje se kreće ispred. U
zavisnosti od opreme vozila, sistem
koristi radar iza maske hladnjaka ili
prednju kameru na vetrobranu u cilju
detekcije rastojanja do vozila koje se nalazi neposredno ispred u istoj
saobraćajnoj traci. Aktivira se pri
brzinama većim od 40 km/h.
Prilikom detekcije vozila ispred,
prikazuje se rastojanje u sekundama
na stranici informacionog centra za
vozača 3 121. Pritisnuti dugme
MENU na ručici pokazivača pravca za
biranje opcije Vehicle Information
Menu (Informacioni meni vozila)
X i okrenuti točkić za podešavanje
za biranje stranice sa obaveštenjem
o rastojanju do vozila ispred.
Minimalno označeno rastojanje je
0,5 s.
Ako nema vozila ispred ili je ono izvan dometa, prikazuju se dve crtice, tj.
"-.- s".
Aktivno kočenje u hitnoj
situaciji Aktivno kočenje u hitnoj situacijiumanjuje štetu pri direktnom sudaru
sa vozilima i preprekama ispred, onda kada sudar više ne može da se
izbegne ručnim kočenjem ili
upravljanjem. Pre aktiviranja aktivnog
kočenja u hitnoj situaciji, vozač dobija upozorenje o čeonom sudaru 3 194.
Ova funkcija koristi razne ulazne
veličine (npr. radarski senzor, kočioni
pritisak i brzinu vozila) kako bi
izračunala verovatnoću čeonog
sudara.
Aktivno kočenje u hitnoj situaciji se
automatski uključuje pri brzini većoj
od brzine hodanja ako podešavanje
Auto collision preparation
(Automatska priprema za sudar) nije
deaktivirano u meniju za
personalizaciju vozila 3 134.
Sistem čine: ■ Sistem za pripremu kočnica
■ Automatsko kočenje u hitnim
slučajevima
■ Napredna pomoć pri kočenju9 Upozorenje
Ovaj sistem ne oslobađa vozača
odgovornosti u pogledu vožnje i
praćenja situacije ispred vozila.
On ima samo dopunsku funkciju.

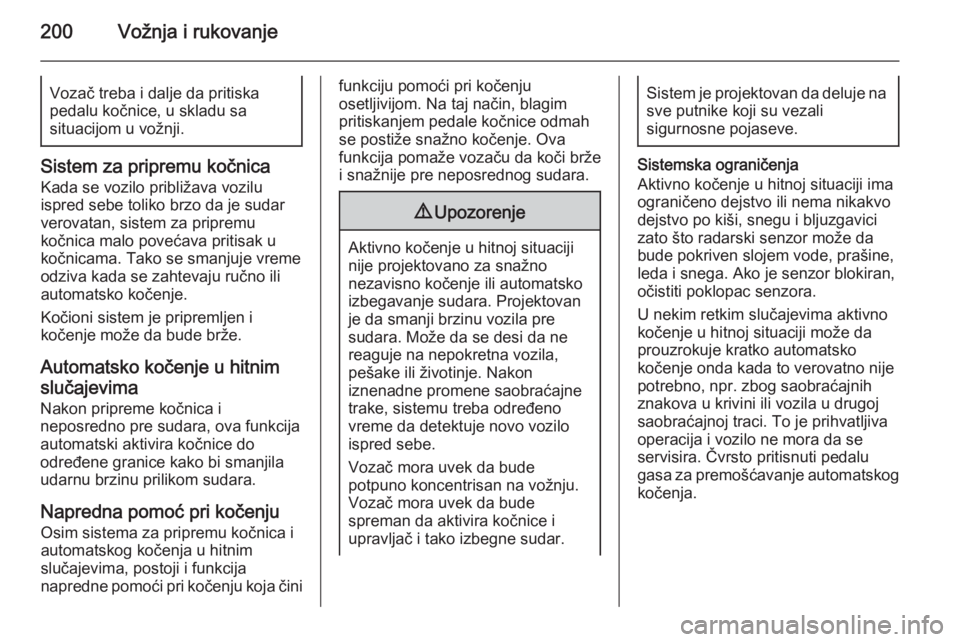

200Vožnja i rukovanjeVozač treba i dalje da pritiska
pedalu kočnice, u skladu sa
situacijom u vožnji.
Sistem za pripremu kočnica
Kada se vozilo približava vozilu
ispred sebe toliko brzo da je sudar
verovatan, sistem za pripremu
kočnica malo povećava pritisak u
kočnicama. Tako se smanjuje vreme
odziva kada se zahtevaju ručno ili
automatsko kočenje.
Kočioni sistem je pripremljen i
kočenje može da bude brže.
Automatsko kočenje u hitnim
slučajevima Nakon pripreme kočnica i
neposredno pre sudara, ova funkcija
automatski aktivira kočnice do
određene granice kako bi smanjila
udarnu brzinu prilikom sudara.
Napredna pomoć pri kočenju Osim sistema za pripremu kočnica i
automatskog kočenja u hitnim
slučajevima, postoji i funkcija
napredne pomoći pri kočenju koja čini
funkciju pomoći pri kočenju
osetljivijom. Na taj način, blagim
pritiskanjem pedale kočnice odmah
se postiže snažno kočenje. Ova
funkcija pomaže vozaču da koči brže
i snažnije pre neposrednog sudara.9 Upozorenje
Aktivno kočenje u hitnoj situaciji
nije projektovano za snažno
nezavisno kočenje ili automatsko
izbegavanje sudara. Projektovan je da smanji brzinu vozila pre
sudara. Može da se desi da ne reaguje na nepokretna vozila,
pešake ili životinje. Nakon
iznenadne promene saobraćajne
trake, sistemu treba određeno
vreme da detektuje novo vozilo
ispred sebe.
Vozač mora uvek da bude
potpuno koncentrisan na vožnju.
Vozač mora uvek da bude
spreman da aktivira kočnice i
upravljač i tako izbegne sudar.
Sistem je projektovan da deluje na
sve putnike koji su vezali
sigurnosne pojaseve.
Sistemska ograničenja
Aktivno kočenje u hitnoj situaciji ima
ograničeno dejstvo ili nema nikakvo
dejstvo po kiši, snegu i bljuzgavici
zato što radarski senzor može da
bude pokriven slojem vode, prašine,
leda i snega. Ako je senzor blokiran,
očistiti poklopac senzora.
U nekim retkim slučajevima aktivno
kočenje u hitnoj situaciji može da
prouzrokuje kratko automatsko
kočenje onda kada to verovatno nije
potrebno, npr. zbog saobraćajnih
znakova u krivini ili vozila u drugoj
saobraćajnoj traci. To je prihvatljiva operacija i vozilo ne mora da se
servisira. Čvrsto pritisnuti pedalu
gasa za premošćavanje automatskog
kočenja.

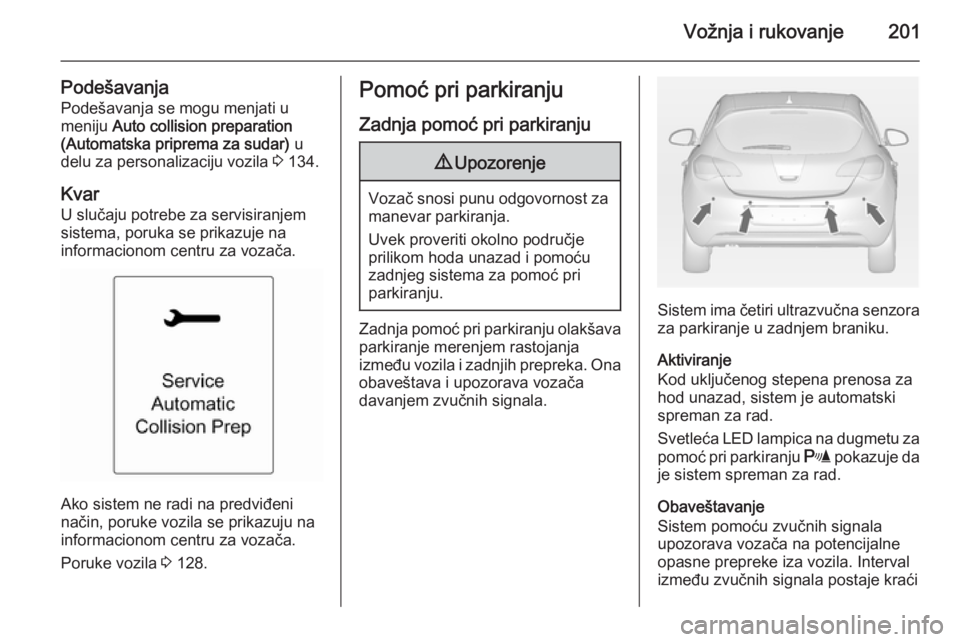

Vožnja i rukovanje201
PodešavanjaPodešavanja se mogu menjati u
meniju Auto collision preparation
(Automatska priprema za sudar) u
delu za personalizaciju vozila 3 134.
Kvar U slučaju potrebe za servisiranjem
sistema, poruka se prikazuje na
informacionom centru za vozača.
Ako sistem ne radi na predviđeni
način, poruke vozila se prikazuju na
informacionom centru za vozača.
Poruke vozila 3 128.
Pomoć pri parkiranju
Zadnja pomoć pri parkiranju9 Upozorenje
Vozač snosi punu odgovornost za
manevar parkiranja.
Uvek proveriti okolno područje
prilikom hoda unazad i pomoću
zadnjeg sistema za pomoć pri
parkiranju.
Zadnja pomoć pri parkiranju olakšava
parkiranje merenjem rastojanja
između vozila i zadnjih prepreka. Ona obaveštava i upozorava vozača
davanjem zvučnih signala.
Sistem ima četiri ultrazvučna senzora
za parkiranje u zadnjem braniku.
Aktiviranje
Kod uključenog stepena prenosa za
hod unazad, sistem je automatski
spreman za rad.
Svetleća LED lampica na dugmetu za pomoć pri parkiranju r pokazuje da
je sistem spreman za rad.
Obaveštavanje
Sistem pomoću zvučnih signala
upozorava vozača na potencijalne
opasne prepreke iza vozila. Interval
između zvučnih signala postaje kraći

202Vožnja i rukovanje
kako se vozilo približava prepreci.
Kada je rastojanje manje od oko
30 cm, zvuk je neprekidan.
Osim toga, rastojanje do prepreka
može se prikazati na informacionom
centru za vozača.
Isključivanje
Sistem se automatski isključuje kada
se isključi stepen prenosa za hod
unazad.
Za ponovno uključivanje sistema,
aktivirati stepen prenosa za hod
unazad.
Ručno isključivanje je takođe moguće pritiskanjem dugmeta za pomoć pri
parkiranju r.
Kada je sistem deaktiviran, LED na
dugmetu se gasi.
Osim toga, Park Assist Off (Pomoć pri
parkiranju isključen) iskače na
Informacionom centru za vozača
kada se sistem ručno isključi.
Kvar
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
kao što su senzori pokriveni ledom,
pali se kontrolna lampica r ili se
prikazuje poruka na informacionom
centru za vozača.
Poruke vozila 3 128.
Kontrolna lampica r 3 117.Prednja i zadnja pomoć pri
parkiranju9 Upozorenje
Vozač snosi punu odgovornost za
manevar parkiranja.
Uvek proveriti okolno područje
prilikom hoda unazad ili vožnje
unapred uz korišćenje sistema za
pomoć pri parkiranju.
Prednja i zadnja pomoć pri parkiranju meri rastojanje od vozila do prepreka
ispred i iza vozila. Sistem daje zvučne signale i prikazuje poruke.
Sistem ima četiri ultrazvučna senzora za parkiranje svaki u zadnjem i
prednjem braniku.
Koristi dva različita zvučna signala
upozorenja za prednju i zadnju
kontrolnu oblast i njihovi tonovi imaju
različitu frekvenciju. Signal za prednje
prepreke se oglašava preko prednjih
zvučnika, a za prepreke pozadi
oglašava se sa zadnje strane vozila.

Vožnja i rukovanje203
Dugme za pomoć pri parkiranju i
način rada
Prednja i zadnja pomoć pri parkiranju
je opremljena dugmetom r. Ako je
vozilo dodatno opremljeno
naprednom pomoći pri parkiranju
(pogledati sledeći zasebni opis),
sistem je opremljen dugmetom D. U
ovom slučaju, oba sistema se koriste
pomoću dugmeta D.
Kratkim pritiskanjem dugmeta r ili
D deaktivira se ili aktivira prednja
pomoć pri parkiranju.
Dugim pritiskanjem dugmeta D
(oko jedne sekunde) aktivira se ili
deaktivira napredna pomoć pri
parkiranju.
Logika dugmeta uključuje sisteme na pritisak kao što sledi:
■ aktivna prednja i zadnja pomoć pri parkiranju: kratkim pritiskanjem
deaktivira se prednja i zadnja
pomoć pri parkiranju.
■ prednja i zadnja pomoć pri parkiranju je aktivna: dugi pritisak
aktivira naprednu pomoć pri
parkiranju ako je aktiviran stepen
prenosa za kretanje unapred.
■ aktivna napredna pomoć pri parkiranju: kratkim pritiskanjem
aktivira se prednja i zadnja pomoć
pri parkiranju.
■ aktivna napredna pomoć pri parkiranju: dugim pritiskanjem
deaktivira se napredna pomoć pri
parkiranju.
■ napredna pomoć pri parkiranju i prednja i zadnja pomoć pri
parkiranju su aktivne: kratak
pritisak deaktivira oba sistema.Aktiviranje
Kada je uključen stepen prenosa za
hod unazad, prednja i zadnja pomoć
pri parkiranju su spremne za rad.
Prednja pomoć pri parkiranju se
takođe aktivira automatski pri
brzinama do 11 km/h.
Svetleća LED lampica u dugmetu za
pomoć pri parkiranju r ili D
pokazuje da je sistem spreman za
rad.
Ako vozilo dostigne brzinu od
11 km/h, prednja pomoć pri parkiranju
se deaktivira. Prednja pomoć pri
parkiranju uvek se ponovo uključuje
kada brzina vozila padne ispod
11 km/h.
Obaveštavanje
Sistem pomoću zvučnih signala
upozorava vozača na potencijalne
opasne prepreke iza i ispred vozila. U
zavisnosti od toga koja je strana
vozila bliža prepreci, na
odgovarajućoj strani čuju se zvučni
signali upozorenja. Interval između
zvučnih signala postaje kraći kako se

204Vožnja i rukovanje
vozilo približava prepreci. Kada je
rastojanje manje od oko 30 cm, zvuk
je neprekidan.
Osim toga, rastojanje do prepreka
može se prikazati na informacionom
centru za vozača 3 121.
Rastojanje do prepreke ispred i iza
označava se promenljivim linijama
rastojanja oko vozila.
Zadnje prepreke se signaliziraju
zvučno i vizuelno u isto vreme.
Prednje prepreke se prvo signaliziraju
vizuelno. Na rastojanjima manjim od
80 cm takođe se oglašava zvučni
signal.
Prikazivanje rastojanja na
informacionom centru za vozača
mogu da blokiraju poruke vozila
većeg prioriteta. Nakon odobravanja
poruke pritiskanjem dugmeta
SET/CLR na ručici pokazivača
pravca, ponovo se prikazuje rastojanje.
Isključivanje
Pomoć pri parkiranju pozadi se
automatski isključuje kada se isključi
stepen prenosa za hod unazad.
Prednja pomoć pri parkiranju se
deaktivira automatski pri brzinama
iznad 11 km/h.Ručno isključivanje je moguće
kratkim pritiskanjem dugmeta za
pomoć pri parkiranju r ili D .
Kada je sistem deaktiviran, LED na
dugmetu se gasi.
Osim toga Park Assist Off (Pomoć pri
parkiranju isključen) iskače na
Informacionom centru za vozača kada se sistem ručno isključi.
Nakon ručnog isključivanja, prednja
pomoć pri parkiranju se ponovo
aktivira ako se pritisne dugme za
pomoć pri parkiranju r ili D ili se
aktivira stepen prenosa za hod
unazad.
Kvar
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
kao što su senzori pokriveni ledom,
pali se kontrolna lampica r ili se
prikazuje poruka na informacionom
centru za vozača.
Poruke vozila 3 128.
Kontrolna lampica r 3 117.

Vožnja i rukovanje205
Napredna pomoć pri parkiranju9Upozorenje
Vozač snosi punu odgovornost za
prihvatanje predloga sistema u
vezi sa prostorom za parkiranje i
za manevar parkiranja.
Uvek proveriti okolno područje u
svim pravcima kada se koristi
napredna pomoć pri parkiranju.
Sistem napredne pomoći pri
parkiranju usmerava vozača u prostor
za parkiranje putem uputstava na
informacionom centru za vozača i
zvučnih signala. Vozač mora da
kontroliše ubrzanje, kočenje,
upravljanje i menjanje brzina.
Sistem koristi senzore prednje i
zadnje pomoći pri parkiranju u
kombinaciji sa dva dodatna senzora
sa obe strane prednjeg i zadnjeg
branika.
Dugme D i način rada
Napredna pomoć pri parkiranju i
prednja i zadnja pomoć pri parkiranju
(pogledati prethodni opis), kontrolišu
se pomoću dugmeta D.
Kratkim pritiskanjem dugmeta D
deaktivira se ili aktivira prednja
pomoć pri parkiranju.
Dugim pritiskanjem dugmeta D
(oko jedne sekunde) aktivira se ili
deaktivira napredna pomoć pri
parkiranju.
Logika dugmeta uključuje sisteme na
pritisak kao što sledi:
■ aktivna prednja i zadnja pomoć pri parkiranju: kratkim pritiskanjem
deaktivira se prednja i zadnja
pomoć pri parkiranju.■ prednja i zadnja pomoć pri parkiranju je aktivna: dugi pritisak
aktivira naprednu pomoć pri
parkiranju ako je aktiviran stepen
prenosa za kretanje unapred.
■ aktivna napredna pomoć pri parkiranju: kratkim pritiskanjem
aktivira se prednja i zadnja pomoć
pri parkiranju.
■ aktivna napredna pomoć pri parkiranju: dugim pritiskanjem
deaktivira se napredna pomoć pri
parkiranju.
■ napredna pomoć pri parkiranju i prednja i zadnja pomoć pri
parkiranju su aktivne: kratak
pritisak deaktivira oba sistema.

206Vožnja i rukovanje
Aktiviranje
Pri traženju prostora za parkiranje,
sistem mora da se uključi pritiskom na dugme D u trajanju od oko
jedne sekunde.
Sistem može da se aktivira samo do
brzine od 30 km/h i sistem traži
prostor za parkiranje do brzine od
30 km/h.
Maksimalan dozvoljeni paralelan
razmak između vozila i reda
parkiranih automobila iznosi 1,8 m.
Funkcionalnost
Kada vozilo prolazi pored kolone
automobila sa aktiviranim sistemom, sistem napredne pomoći pri
parkiranju počinje da traži pogodan
prostor za parkiranje. Kada detektuje
odgovarajući prostor, daje vizuelne
informacije na informacionom centru
za vozača, kao i zvučni signal.
Ukoliko vozač ne zaustavi vozilo
najviše 10 metara posle dobijanja
preporuke za parkirno mesto, sistem
pretražuje drugo pogodno mesto za
parkiranje.
Predlog sistema za prostor za
parkiranje je prihvaćen kada vozač
zaustavi vozilo na rastojanju manjem
od 10 metara nakon prikazivanja poruke "Stop". Sistem proračunava
optimalnu putanju na parkirno mesto.
Zatim usmerava vozača na parkirno
mesto davanjem detaljnih uputstava.

Vožnja i rukovanje207
Uputstva na displeju prikazuju:■ savet kada se vozi brže od 30 km/h,
■ zahtev za zaustavljenje vozila kada
se detektuje mesto za parkiranje,
■ pravac vožnje za vreme manevra parkiranja,
■ položaj upravljača za vreme parkiranja,
■ za nekoliko uputstava vidi se stubac stanja.Uspešno parkiranje se označava
simbolom krajnjeg položaja.
Uvek obratiti pažnju na zvuk prednje
i zadnje pomoći pri parkiranju. Stalan zvuk znači da je rastojanje od
prepreke manje od oko 30 cm.
Promena strane parkiranja
Osnovna konfiguracija sistema je
takva da on detektuje prostor za parkiranje na strani suvozača. Za
detektovanje prostora za parkiranje
na strani vozača, uključiti indikator
pravca na strani vozača tokom
traženja.
Čim se indikator pravca isključi,
sistem ponovo traži prostor za
parkiranje na strani suvozača.
Prioriteti prikaza
Posle aktiviranja napredne pomoći pri
parkiranju, pojavljuje se poruka na
informacionom centru za vozača.
Prikazivanje napredne pomoći pri
parkiranju na informacionom centru
za vozača mogu da blokiraju poruke
vozila većeg prioriteta. Nakon
odobravanja poruke pritiskanjem
dugmeta SET/CLR na ručici
pokazivača pravca, ponovo se
prikazuju uputstva napredne pomoći
pri parkiranju i manevar parkiranja može da se nastavi.
Isključivanje
Sistem se isključuje:
■ kratkim pritiskom na dugme D
ako su aktivirane napredna pomoć
pri parkiranju i prednja i zadnja pomoć pri parkiranju
■ dugim pritiskom na dugme D ako
je aktivirana napredna pomoć pri
parkiranju

208Vožnja i rukovanje
■ uspešnim završetkom parkiranja
■ vožnjom bržom od 30 km/h
■ isključivanjem kontakta
Isključivanje od strane vozača ili
sistema za vreme manevrisanja
označava se porukom Parking
Deactivated (Parkiranje isključeno)
na informacionom centru za vozača.
Kvar
Poruka se pojavljuje na
informacionom centru za vozača
kada:
■ je kvar u sistemu
■ vozač nije uspešno završio manevar parkiranja
■ sistem nije funkcionalan
Ako se prilikom davanja uputstava za parkiranje detektuje neki predmet,
poruka Stop (Zaustavljanje) se
prikazuje na informacionom centru za
vozača. Uklanjanjem prepreke će se
nastaviti manevar parkiranja. Ako se
predmet ne ukloni, sistem će se
isključiti. Pritisnuti dugme D utrajanju od oko jedne sekunde za
aktiviranje sistema i pretraživanje
novog prostora za parkiranje.
Osnovne napomene opomoćnim sistemima pri
parkiranju9 Upozorenje
Pod nekim uslovima, površine ili
odeća sa promenljivom
refleksijom, kao izvori spoljašnjih
smetnji, mogu dovesti do
pogrešnog detektovanja razmaka
do prepreke.
Posebna pažnja se mora obratiti
na niže prepreke koje mogu
oštetiti donji deo branika.
Pažnja
Performanse sistema mogu biti
smanjene kada su senzori
pokriveni, npr. ledom ili snegom.
Performanse sistema pomoći pri
parkiranju mogu biti smanjene
usled teškog tereta.
Primenjuju se specijalni uslovi ako su viša vozila u blizini (npr.
terenska vozila, mini dostavna
vozila, dostavna vozila).
Prepoznavanje predmeta i
određivanje tačnog rastojanja u
gornjem delu ovih vozila ne može
biti garantovano.
Predmeti sa veoma malim
presekom refleksije, npr. tanki
predmeti ili mekani materijali,
možda neće biti prepoznati od
strane sistema.
Sistemi pomoći pri parkiranju ne
detektuju predmete van opsega
detekcije.
