Уход за автомобилем299

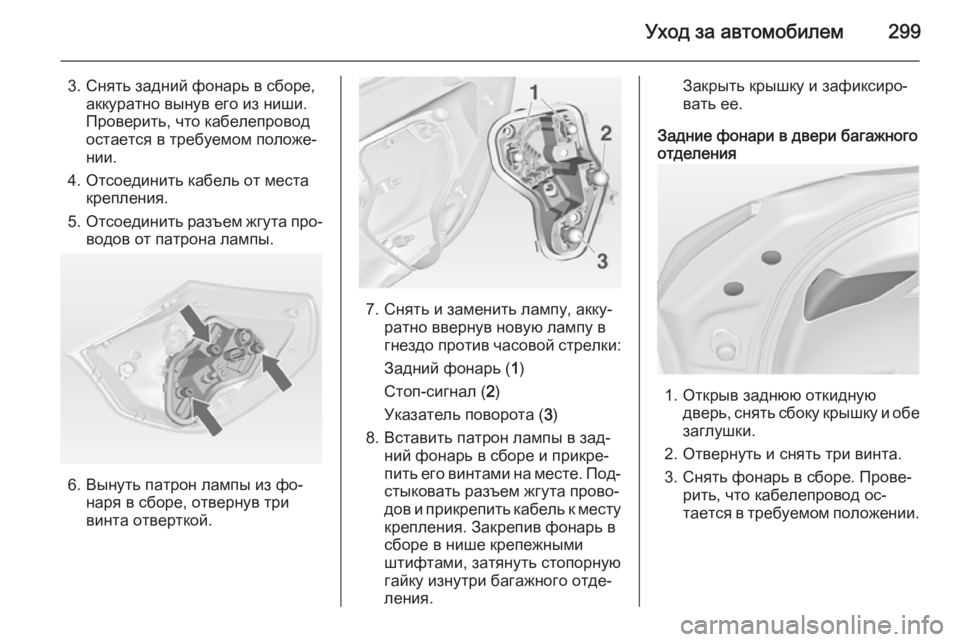

3. Снять задний фонарь в сборе,аккуратно вынув его из ниши.
Проверить, что кабелепровод
остается в требуемом положе‐
нии.
4. Отсоединить кабель от места крепления.
5. Отсоединить разъем жгута про‐
водов от патрона лампы.
6. Вынуть патрон лампы из фо‐ наря в сборе, отвернув три
винта отверткой.
7. Снять и заменить лампу, акку‐ ратно ввернув новую лампу в
гнездо против часовой стрелки:
Задний фонарь ( 1)
Стоп-сигнал ( 2)
Указатель поворота ( 3)
8. Вставить патрон лампы в зад‐ ний фонарь в сборе и прикре‐
пить его винтами на месте. Под‐
стыковать разъем жгута прово‐
дов и прикрепить кабель к месту крепления. Закрепив фонарь в
сборе в нише крепежными
штифтами, затянуть стопорную
гайку изнутри багажного отде‐
ления.
Закрыть крышку и зафиксиро‐
вать ее.
Задние фонари в двери багажного отделения
1. Открыв заднюю откидную
дверь, снять сбоку крышку и обе
заглушки.
2. Отвернуть и снять три винта.
3. Снять фонарь в сборе. Прове‐ рить, что кабелепровод ос‐
тается в требуемом положении.

300Уход за автомобилем

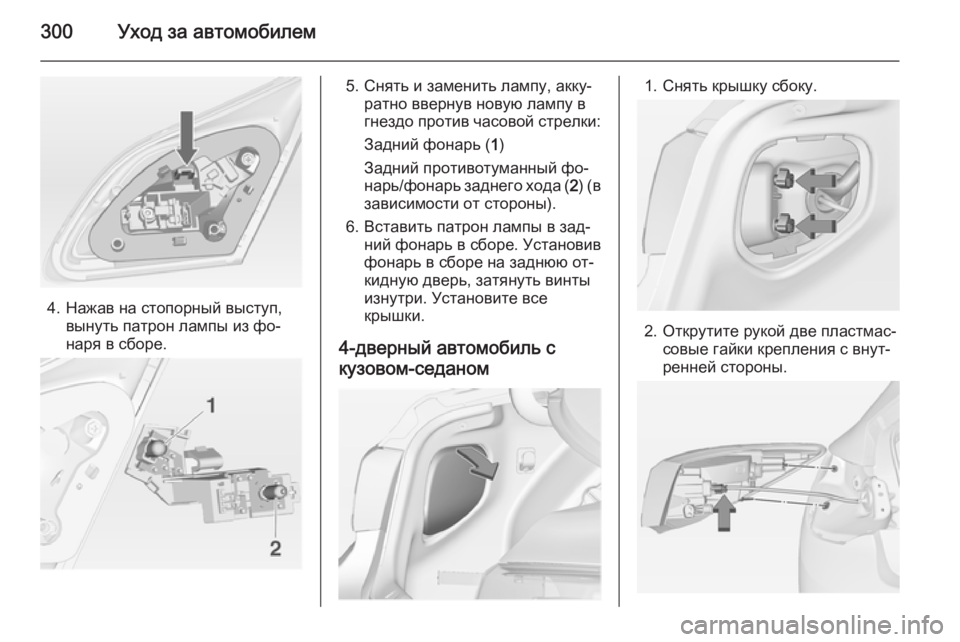

4. Нажав на стопорный выступ,вынуть патрон лампы из фо‐
наря в сборе.
5. Снять и заменить лампу, акку‐ ратно ввернув новую лампу в
гнездо против часовой стрелки:
Задний фонарь ( 1)
Задний противотуманный фо‐
нарь/фонарь заднего хода ( 2) (в
зависимости от стороны).
6. Вставить патрон лампы в зад‐ ний фонарь в сборе. Установив
фонарь в сборе на заднюю от‐
кидную дверь, затянуть винты
изнутри. Установите все
крышки.
4-дверный автомобиль с
кузовом-седаном1. Снять крышку сбоку.
2. Открутите рукой две пластмас‐ совые гайки крепления с внут‐
ренней стороны.

Уход за автомобилем301

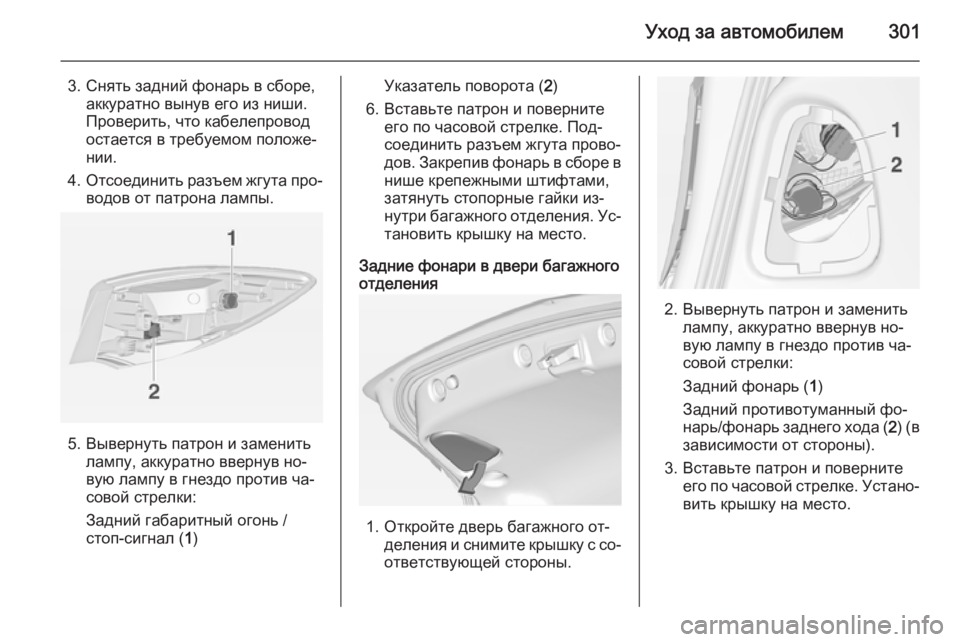

3. Снять задний фонарь в сборе,аккуратно вынув его из ниши.
Проверить, что кабелепровод
остается в требуемом положе‐
нии.
4. Отсоединить разъем жгута про‐
водов от патрона лампы.
5. Вывернуть патрон и заменить лампу, аккуратно ввернув но‐
вую лампу в гнездо против ча‐
совой стрелки:
Задний габаритный огонь /
стоп-сигнал ( 1)
Указатель поворота ( 2)
6. Вставьте патрон и поверните его по часовой стрелке. Под‐соединить разъем жгута прово‐
дов. Закрепив фонарь в сборе в нише крепежными штифтами,
затянуть стопорные гайки из‐
нутри багажного отделения. Ус‐
тановить крышку на место.
Задние фонари в двери багажного
отделения
1. Откройте дверь багажного от‐
деления и снимите крышку с со‐
ответствующей стороны.
2. Вывернуть патрон и заменить лампу, аккуратно ввернув но‐
вую лампу в гнездо против ча‐
совой стрелки:
Задний фонарь ( 1)
Задний противотуманный фо‐
нарь/фонарь заднего хода ( 2) (в
зависимости от стороны).
3. Вставьте патрон и поверните его по часовой стрелке. Устано‐вить крышку на место.

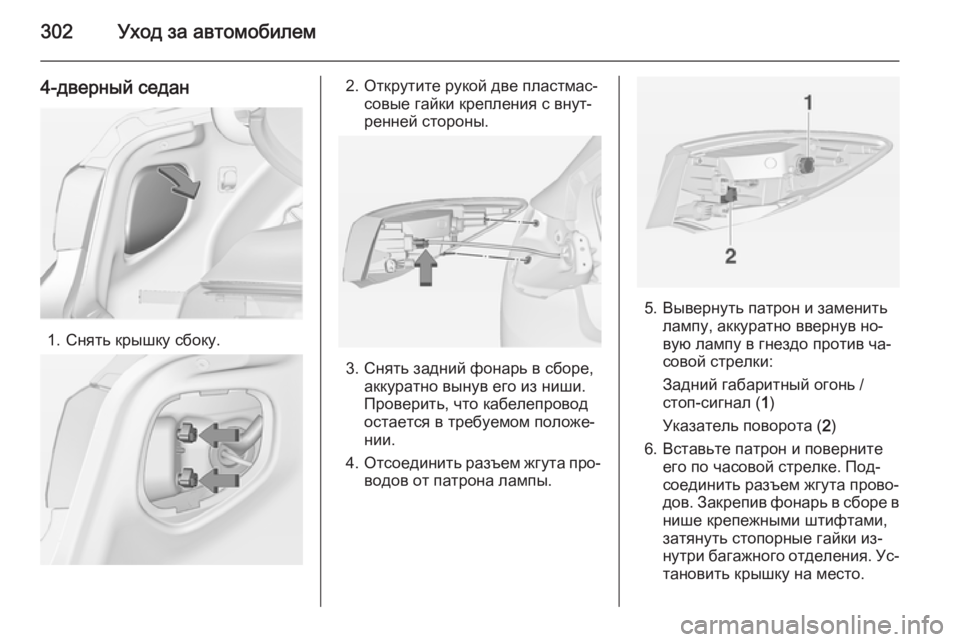

302Уход за автомобилем
4-дверный седан
1. Снять крышку сбоку.
2. Открутите рукой две пластмас‐совые гайки крепления с внут‐
ренней стороны.
3. Снять задний фонарь в сборе, аккуратно вынув его из ниши.
Проверить, что кабелепровод
остается в требуемом положе‐
нии.
4. Отсоединить разъем жгута про‐
водов от патрона лампы.
5. Вывернуть патрон и заменить лампу, аккуратно ввернув но‐
вую лампу в гнездо против ча‐
совой стрелки:
Задний габаритный огонь /
стоп-сигнал ( 1)
Указатель поворота ( 2)
6. Вставьте патрон и поверните его по часовой стрелке. Под‐
соединить разъем жгута прово‐
дов. Закрепив фонарь в сборе в нише крепежными штифтами,
затянуть стопорные гайки из‐
нутри багажного отделения. Ус‐
тановить крышку на место.

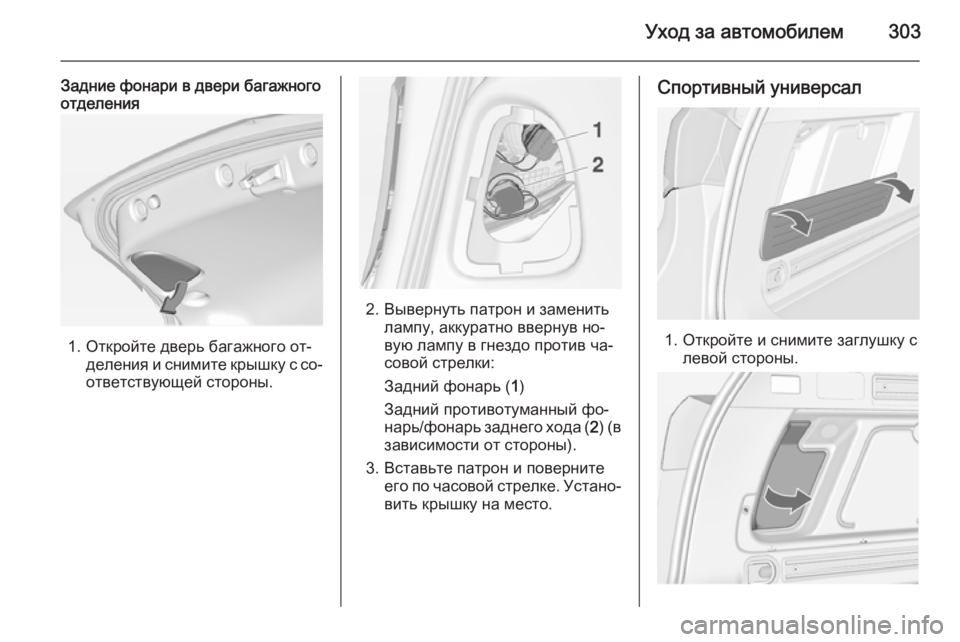

Уход за автомобилем303
Задние фонари в двери багажного
отделения
1. Откройте дверь багажного от‐
деления и снимите крышку с со‐
ответствующей стороны.
2. Вывернуть патрон и заменить лампу, аккуратно ввернув но‐
вую лампу в гнездо против ча‐
совой стрелки:
Задний фонарь ( 1)
Задний противотуманный фо‐
нарь/фонарь заднего хода ( 2) (в
зависимости от стороны).
3. Вставьте патрон и поверните его по часовой стрелке. Устано‐вить крышку на место.
Спортивный универсал
1. Откройте и снимите заглушку с левой стороны.

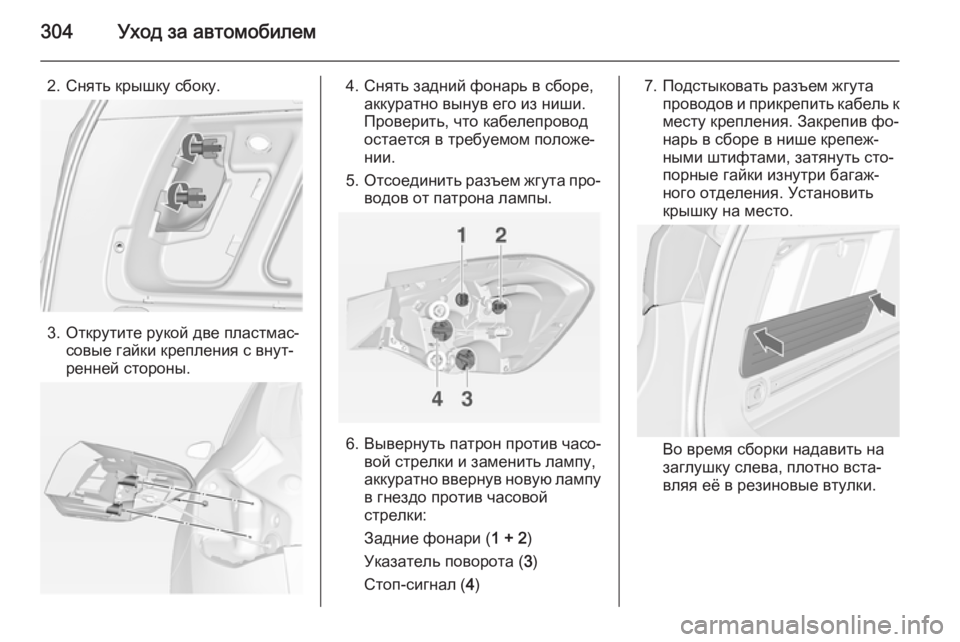

304Уход за автомобилем
2. Снять крышку сбоку.
3. Открутите рукой две пластмас‐совые гайки крепления с внут‐
ренней стороны.
4. Снять задний фонарь в сборе, аккуратно вынув его из ниши.
Проверить, что кабелепровод
остается в требуемом положе‐
нии.
5. Отсоединить разъем жгута про‐
водов от патрона лампы.
6. Вывернуть патрон против часо‐ вой стрелки и заменить лампу,
аккуратно ввернув новую лампу в гнездо против часовой
стрелки:
Задние фонари ( 1 + 2)
Указатель поворота ( 3)
Стоп-сигнал ( 4)
7. Подстыковать разъем жгута
проводов и прикрепить кабель к
месту крепления. Закрепив фо‐
нарь в сборе в нише крепеж‐
ными штифтами, затянуть сто‐
порные гайки изнутри багаж‐
ного отделения. Установить
крышку на место.
Во время сборки надавить на
заглушку слева, плотно вста‐
вляя её в резиновые втулки.

Уход за автомобилем305

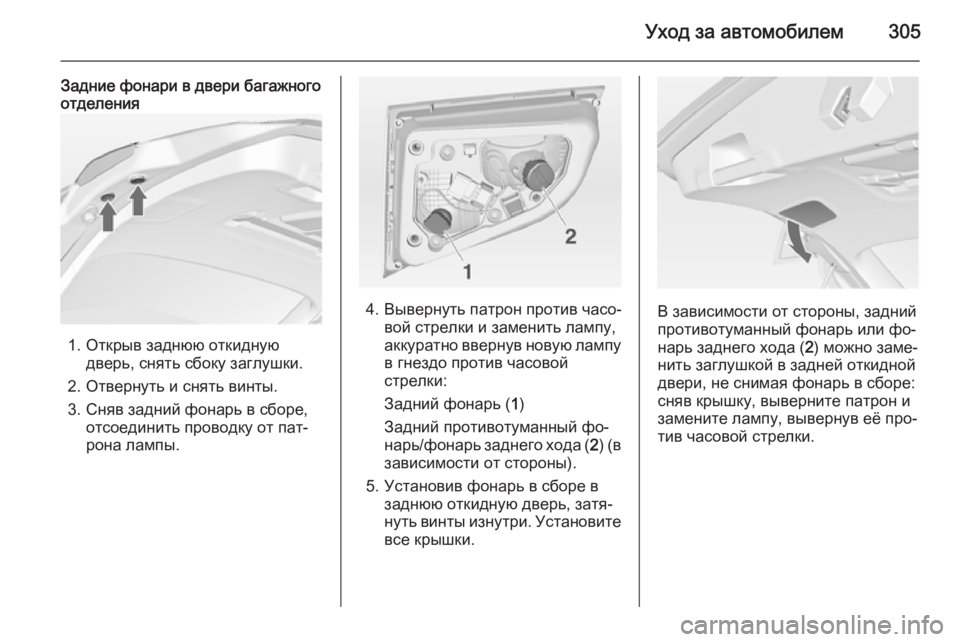

Задние фонари в двери багажного
отделения
1. Открыв заднюю откидную
дверь, снять сбоку заглушки.
2. Отвернуть и снять винты.
3. Сняв задний фонарь в сборе, отсоединить проводку от пат‐
рона лампы.
4. Вывернуть патрон против часо‐ вой стрелки и заменить лампу,
аккуратно ввернув новую лампу в гнездо против часовой
стрелки:
Задний фонарь ( 1)
Задний противотуманный фо‐
нарь/фонарь заднего хода ( 2) (в
зависимости от стороны).
5. Установив фонарь в сборе в заднюю откидную дверь, затя‐
нуть винты изнутри. Установите
все крышки.В зависимости от стороны, задний
противотуманный фонарь или фо‐
нарь заднего хода ( 2) можно заме‐
нить заглушкой в задней откидной двери, не снимая фонарь в сборе:
сняв крышку, выверните патрон и
замените лампу, вывернув её про‐
тив часовой стрелки.

306Уход за автомобилем
3-дверный хэтчбэк

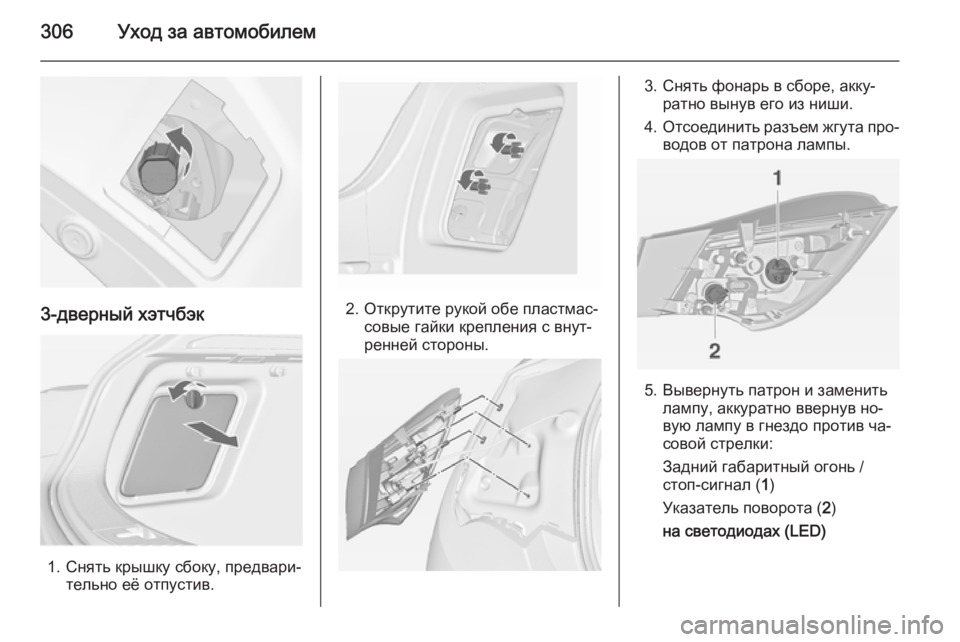

1. Снять крышку сбоку, предвари‐тельно её отпустив.
2. Открутите рукой обе пластмас‐совые гайки крепления с внут‐ренней стороны.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
4. Отсоединить разъем жгута про‐
водов от патрона лампы.
5. Вывернуть патрон и заменить лампу, аккуратно ввернув но‐
вую лампу в гнездо против ча‐
совой стрелки:
Задний габаритный огонь /
стоп-сигнал ( 1)
Указатель поворота ( 2)
на светодиодах (LED)

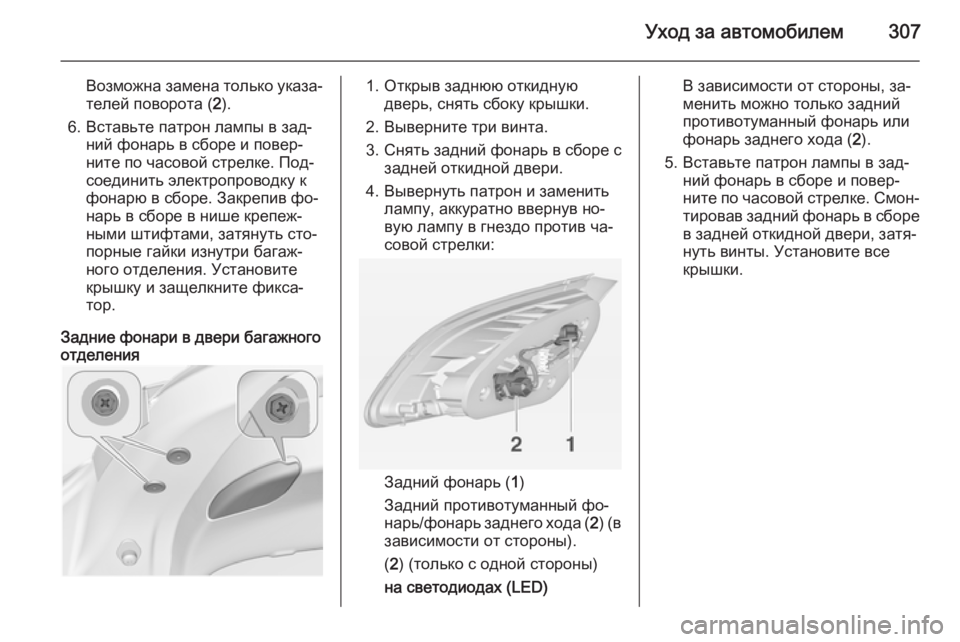

Уход за автомобилем307
Возможна замена только указа‐
телей поворота ( 2).
6. Вставьте патрон лампы в зад‐ ний фонарь в сборе и повер‐
ните по часовой стрелке. Под‐
соединить электропроводку к
фонарю в сборе. Закрепив фо‐
нарь в сборе в нише крепеж‐
ными штифтами, затянуть сто‐
порные гайки изнутри багаж‐
ного отделения. Установите
крышку и защелкните фикса‐
тор.
Задние фонари в двери багажного
отделения1. Открыв заднюю откидную
дверь, снять сбоку крышки.
2. Выверните три винта.
3. Снять задний фонарь в сборе с задней откидной двери.
4. Вывернуть патрон и заменить лампу, аккуратно ввернув но‐
вую лампу в гнездо против ча‐
совой стрелки:
Задний фонарь ( 1)
Задний противотуманный фо‐
нарь/фонарь заднего хода ( 2) (в
зависимости от стороны).
( 2 ) (только с одной стороны)
на светодиодах (LED)
В зависимости от стороны, за‐
менить можно только задний
противотуманный фонарь или
фонарь заднего хода ( 2).
5. Вставьте патрон лампы в зад‐ ний фонарь в сборе и повер‐
ните по часовой стрелке. Смон‐
тировав задний фонарь в сборе
в задней откидной двери, затя‐
нуть винты. Установите все
крышки.

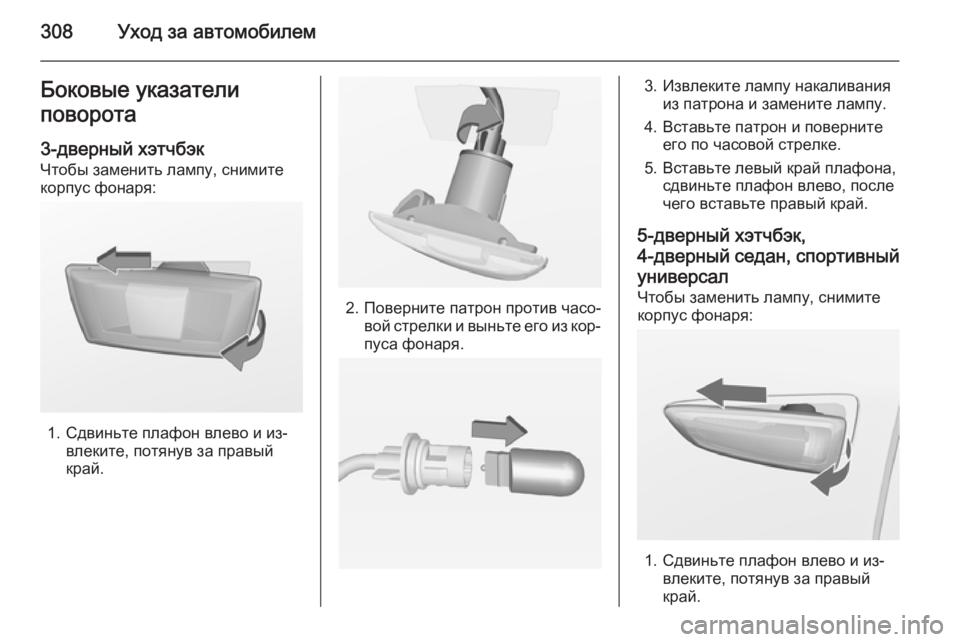

308Уход за автомобилемБоковые указатели
поворота
3-дверный хэтчбэк
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из кор‐
пуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
5-дверный хэтчбэк,
4-дверный седан, спортивный
универсал Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.
