OPEL ASTRA J 2016.5 Īpašnieka rokasgrāmata (in Latvian)

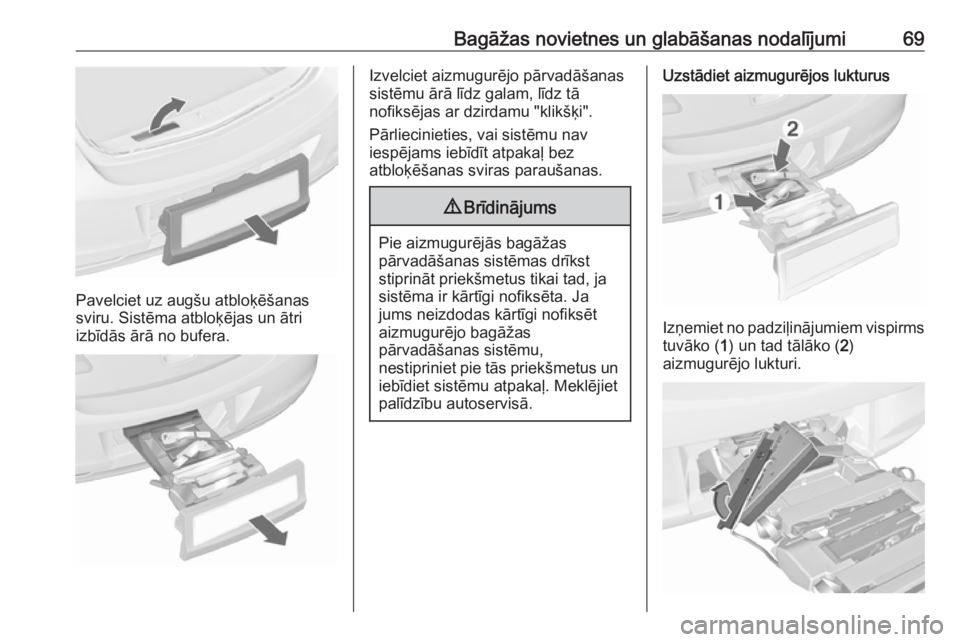

Bagāžas novietnes un glabāšanas nodalījumi69
Pavelciet uz augšu atbloķēšanas
sviru. Sistēma atbloķējas un ātri
izbīdās ārā no bufera.
Izvelciet aizmugurējo pārvadāšanas
sistēmu ārā līdz galam, līdz tā
nofiksējas ar dzirdamu "klikšķi".
Pārliecinieties, vai sistēmu nav
iespējams iebīdīt atpakaļ bez
atbloķēšanas sviras paraušanas.9 Brīdinājums
Pie aizmugurējās bagāžas
pārvadāšanas sistēmas drīkst
stiprināt priekšmetus tikai tad, ja
sistēma ir kārtīgi nofiksēta. Ja
jums neizdodas kārtīgi nofiksēt
aizmugurējo bagāžas
pārvadāšanas sistēmu,
nestipriniet pie tās priekšmetus un iebīdiet sistēmu atpakaļ. Meklējiet
palīdzību autoservisā.
Uzstādiet aizmugurējos lukturus
Izņemiet no padziļinājumiem vispirms tuvāko ( 1) un tad tālāko ( 2)
aizmugurējo lukturi.

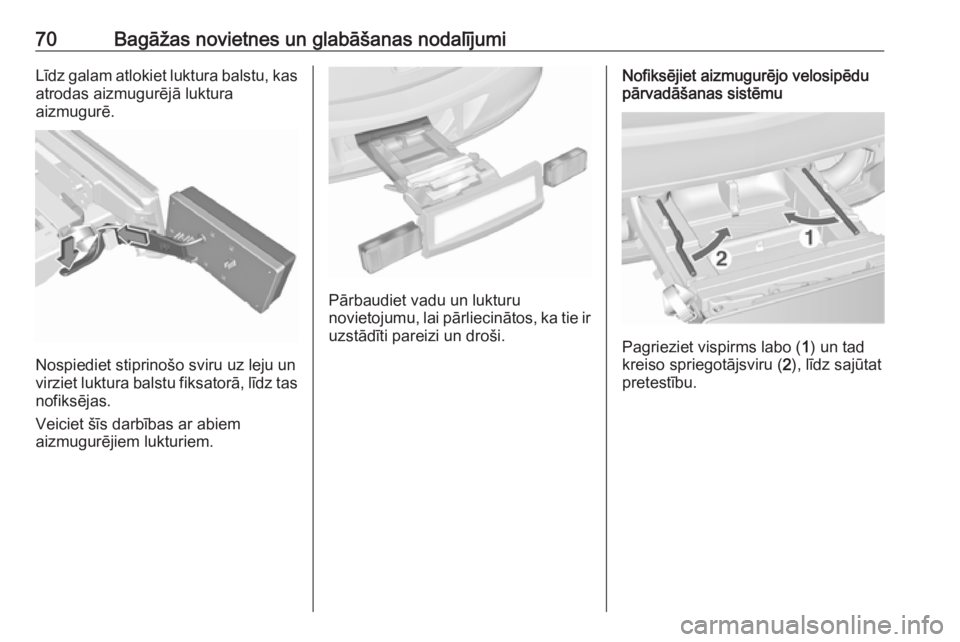

70Bagāžas novietnes un glabāšanas nodalījumiLīdz galam atlokiet luktura balstu, kasatrodas aizmugurējā luktura
aizmugurē.
Nospiediet stiprinošo sviru uz leju un
virziet luktura balstu fiksatorā, līdz tas
nofiksējas.
Veiciet šīs darbības ar abiem
aizmugurējiem lukturiem.
Pārbaudiet vadu un lukturu
novietojumu, lai pārliecinātos, ka tie ir
uzstādīti pareizi un droši.
Nofiksējiet aizmugurējo velosipēdu pārvadāšanas sistēmu
Pagrieziet vispirms labo ( 1) un tad
kreiso spriegotājsviru ( 2), līdz sajūtat
pretestību.

Bagāžas novietnes un glabāšanas nodalījumi71
Aizmugurējā velosipēdu
pārvadāšanas sistēma ir aizslēgta,
kad spriegotājsviras ir pagrieztas par
aptuveni 50° . Pretējā gadījumā nevar
garantēt drošu funkcionēšanu.
Piezīme
Aizveriet bagāžas nodalījuma
durvis.
Atlokiet pedāļu sviru uztvērējus
Uzlokiet vienu vai abus pedāļu sviru
uztvērējus uz augšu, līdz nofiksējas to diagonālie balsteņi.
Izņemiet pedāļu sviru fiksatorus no
pedāļu sviru uztvērējiem.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas pielāgošana
velosipēdam
Nospiediet atbloķēšanas sviru un
izvelciet ārā riteņu fiksatorus.

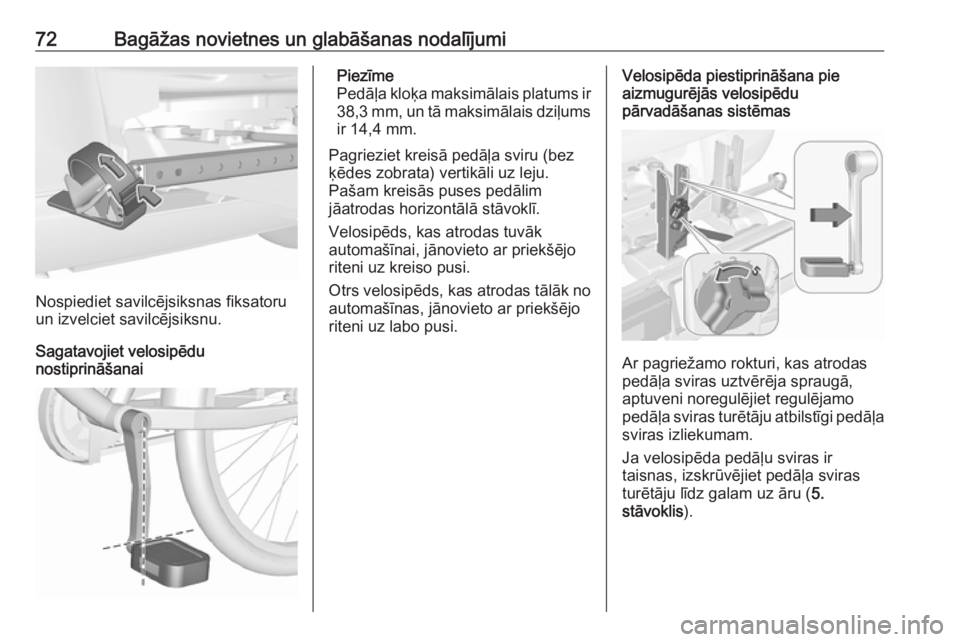

72Bagāžas novietnes un glabāšanas nodalījumi
Nospiediet savilcējsiksnas fiksatoru
un izvelciet savilcējsiksnu.
Sagatavojiet velosipēdu
nostiprināšanai
Piezīme
Pedāļa kloķa maksimālais platums ir
38,3 mm, un tā maksimālais dziļums ir 14,4 mm.
Pagrieziet kreisā pedāļa sviru (bez
ķēdes zobrata) vertikāli uz leju.
Pašam kreisās puses pedālim
jāatrodas horizontālā stāvoklī.
Velosipēds, kas atrodas tuvāk
automašīnai, jānovieto ar priekšējo
riteni uz kreiso pusi.
Otrs velosipēds, kas atrodas tālāk no
automašīnas, jānovieto ar priekšējo
riteni uz labo pusi.Velosipēda piestiprināšana pie
aizmugurējās velosipēdu
pārvadāšanas sistēmas
Ar pagriežamo rokturi, kas atrodas
pedāļa sviras uztvērēja spraugā,
aptuveni noregulējiet regulējamo
pedāļa sviras turētāju atbilstīgi pedāļa sviras izliekumam.
Ja velosipēda pedāļu sviras ir
taisnas, izskrūvējiet pedāļa sviras
turētāju līdz galam uz āru ( 5.
stāvoklis ).

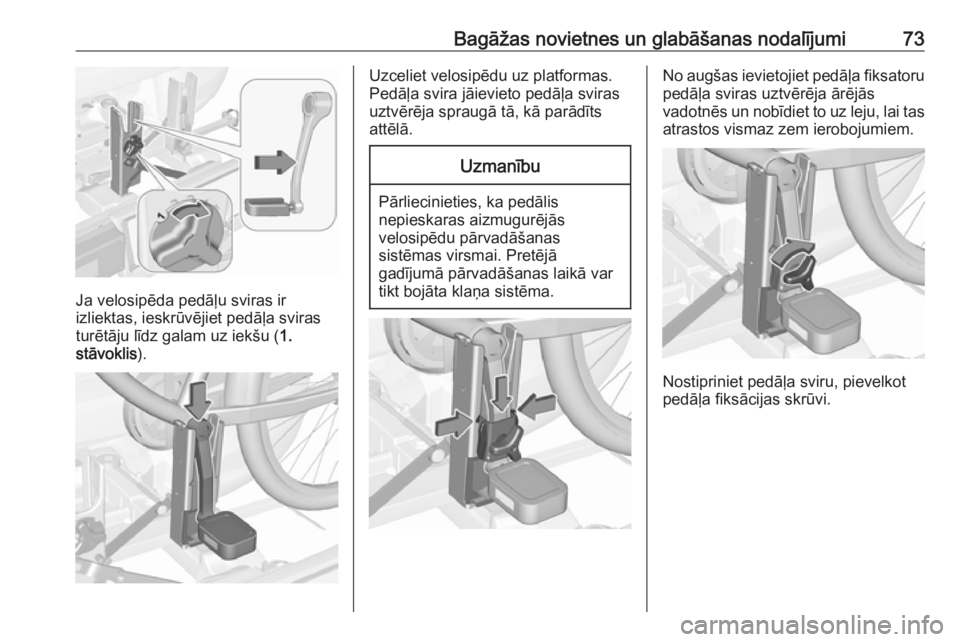

Bagāžas novietnes un glabāšanas nodalījumi73
Ja velosipēda pedāļu sviras ir
izliektas, ieskrūvējiet pedāļa sviras
turētāju līdz galam uz iekšu ( 1.
stāvoklis ).
Uzceliet velosipēdu uz platformas.
Pedāļa svira jāievieto pedāļa sviras
uztvērēja spraugā tā, kā parādīts
attēlā.Uzmanību
Pārliecinieties, ka pedālis
nepieskaras aizmugurējās
velosipēdu pārvadāšanas
sistēmas virsmai. Pretējā
gadījumā pārvadāšanas laikā var
tikt bojāta klaņa sistēma.
No augšas ievietojiet pedāļa fiksatoru pedāļa sviras uztvērēja ārējās
vadotnēs un nobīdiet to uz leju, lai tas
atrastos vismaz zem ierobojumiem.
Nostipriniet pedāļa sviru, pievelkot
pedāļa fiksācijas skrūvi.

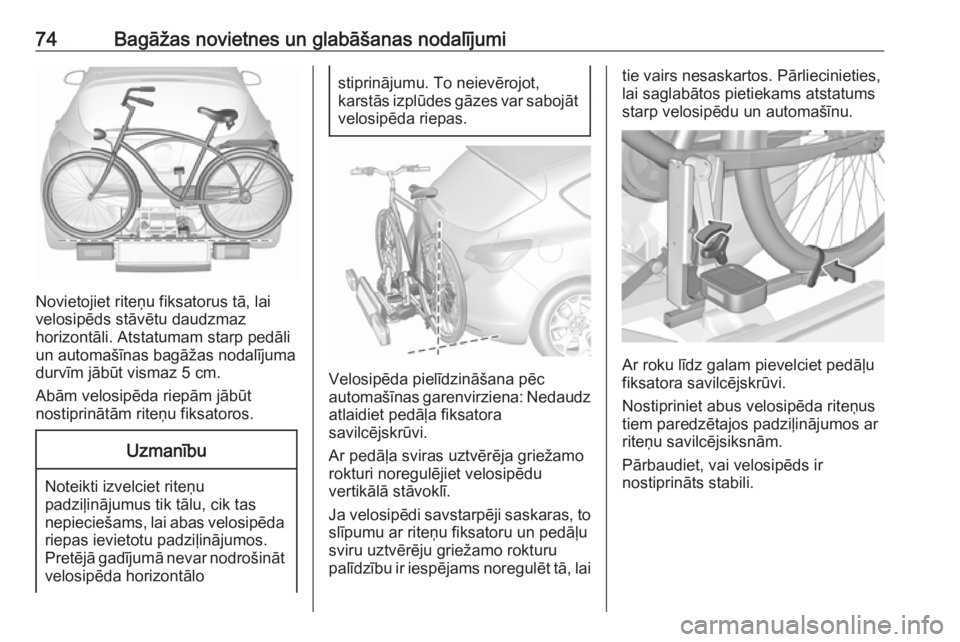

74Bagāžas novietnes un glabāšanas nodalījumi
Novietojiet riteņu fiksatorus tā, lai
velosipēds stāvētu daudzmaz
horizontāli. Atstatumam starp pedāli
un automašīnas bagāžas nodalījuma durvīm jābūt vismaz 5 cm.
Abām velosipēda riepām jābūt
nostiprinātām riteņu fiksatoros.
Uzmanību
Noteikti izvelciet riteņu
padziļinājumus tik tālu, cik tas
nepieciešams, lai abas velosipēda riepas ievietotu padziļinājumos.
Pretējā gadījumā nevar nodrošināt velosipēda horizontālo
stiprinājumu. To neievērojot,
karstās izplūdes gāzes var sabojāt
velosipēda riepas.
Velosipēda pielīdzināšana pēc
automašīnas garenvirziena: Nedaudz atlaidiet pedāļa fiksatora
savilcējskrūvi.
Ar pedāļa sviras uztvērēja griežamo
rokturi noregulējiet velosipēdu
vertikālā stāvoklī.
Ja velosipēdi savstarpēji saskaras, to slīpumu ar riteņu fiksatoru un pedāļu
sviru uztvērēju griežamo rokturu
palīdzību ir iespējams noregulēt tā, lai
tie vairs nesaskartos. Pārliecinieties,
lai saglabātos pietiekams atstatums
starp velosipēdu un automašīnu.
Ar roku līdz galam pievelciet pedāļu
fiksatora savilcējskrūvi.
Nostipriniet abus velosipēda riteņus
tiem paredzētajos padziļinājumos ar
riteņu savilcējsiksnām.
Pārbaudiet, vai velosipēds ir
nostiprināts stabili.

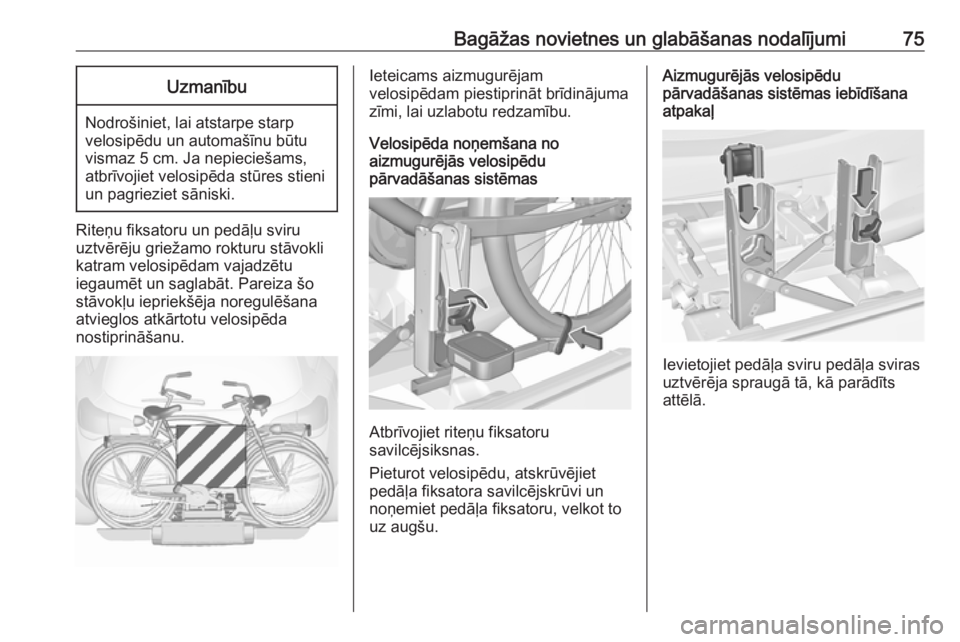

Bagāžas novietnes un glabāšanas nodalījumi75Uzmanību
Nodrošiniet, lai atstarpe starp
velosipēdu un automašīnu būtu
vismaz 5 cm. Ja nepieciešams,
atbrīvojiet velosipēda stūres stieni
un pagrieziet sāniski.
Riteņu fiksatoru un pedāļu sviru
uztvērēju griežamo rokturu stāvokli
katram velosipēdam vajadzētu
iegaumēt un saglabāt. Pareiza šo
stāvokļu iepriekšēja noregulēšana
atvieglos atkārtotu velosipēda
nostiprināšanu.
Ieteicams aizmugurējam
velosipēdam piestiprināt brīdinājuma zīmi, lai uzlabotu redzamību.
Velosipēda noņemšana no
aizmugurējās velosipēdu
pārvadāšanas sistēmas
Atbrīvojiet riteņu fiksatoru
savilcējsiksnas.
Pieturot velosipēdu, atskrūvējiet
pedāļa fiksatora savilcējskrūvi un noņemiet pedāļa fiksatoru, velkot to
uz augšu.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas iebīdīšana
atpakaļ
Ievietojiet pedāļa sviru pedāļa sviras
uztvērēja spraugā tā, kā parādīts
attēlā.

76Bagāžas novietnes un glabāšanas nodalījumi
Ieveriet savilcējsiksnas un stingri
pievelciet tās uz leju, cik tālu vien
iespējams.
Nospiediet atbloķēšanas sviru un
iebīdiet riteņu fiksatorus līdz galam uz
iekšu.
Atbrīvojiet diagonālā balsteņa
fiksācijas sviru un nolokiet abus
pedāļu sviru uztvērējus uz leju.
9 Brīdinājums
Iespiešanas risks.
Pagrieziet vispirms kreiso ( 1) un tad
labo spriegotājsviru ( 2), līdz tās
apstājas.

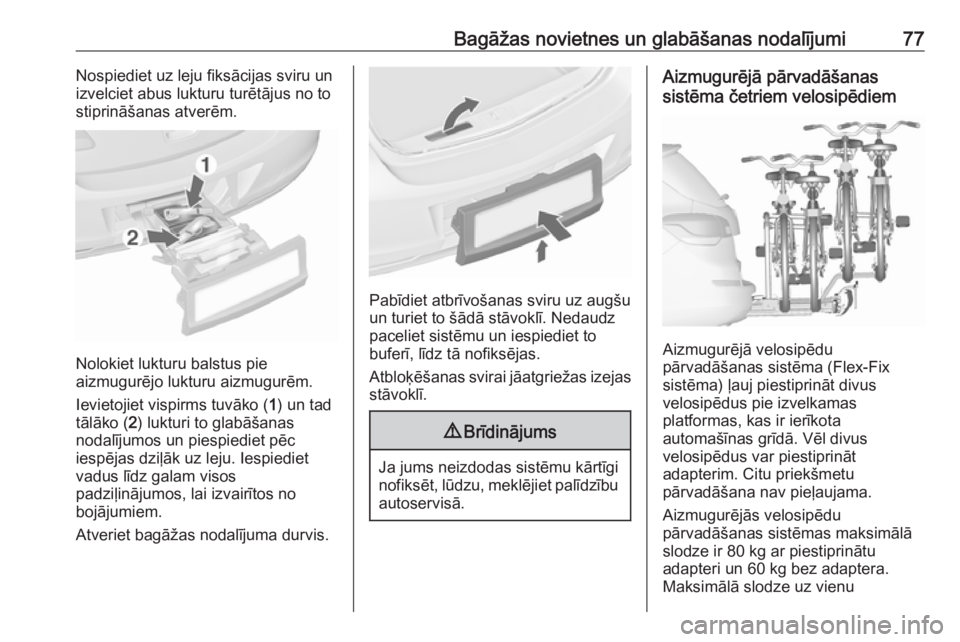

Bagāžas novietnes un glabāšanas nodalījumi77Nospiediet uz leju fiksācijas sviru un
izvelciet abus lukturu turētājus no to
stiprināšanas atverēm.
Nolokiet lukturu balstus pie
aizmugurējo lukturu aizmugurēm.
Ievietojiet vispirms tuvāko ( 1) un tad
tālāko ( 2) lukturi to glabāšanas
nodalījumos un piespiediet pēc
iespējas dziļāk uz leju. Iespiediet
vadus līdz galam visos
padziļinājumos, lai izvairītos no
bojājumiem.
Atveriet bagāžas nodalījuma durvis.
Pabīdiet atbrīvošanas sviru uz augšu
un turiet to šādā stāvoklī. Nedaudz
paceliet sistēmu un iespiediet to
buferī, līdz tā nofiksējas.
Atbloķēšanas svirai jāatgriežas izejas stāvoklī.
9 Brīdinājums
Ja jums neizdodas sistēmu kārtīgi
nofiksēt, lūdzu, meklējiet palīdzību
autoservisā.
Aizmugurējā pārvadāšanas
sistēma četriem velosipēdiem
Aizmugurējā velosipēdu
pārvadāšanas sistēma (Flex-Fix
sistēma) ļauj piestiprināt divus
velosipēdus pie izvelkamas
platformas, kas ir ierīkota
automašīnas grīdā. Vēl divus
velosipēdus var piestiprināt
adapterim. Citu priekšmetu
pārvadāšana nav pieļaujama.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas maksimālā
slodze ir 80 kg ar piestiprinātu
adapteri un 60 kg bez adaptera.
Maksimālā slodze uz vienu

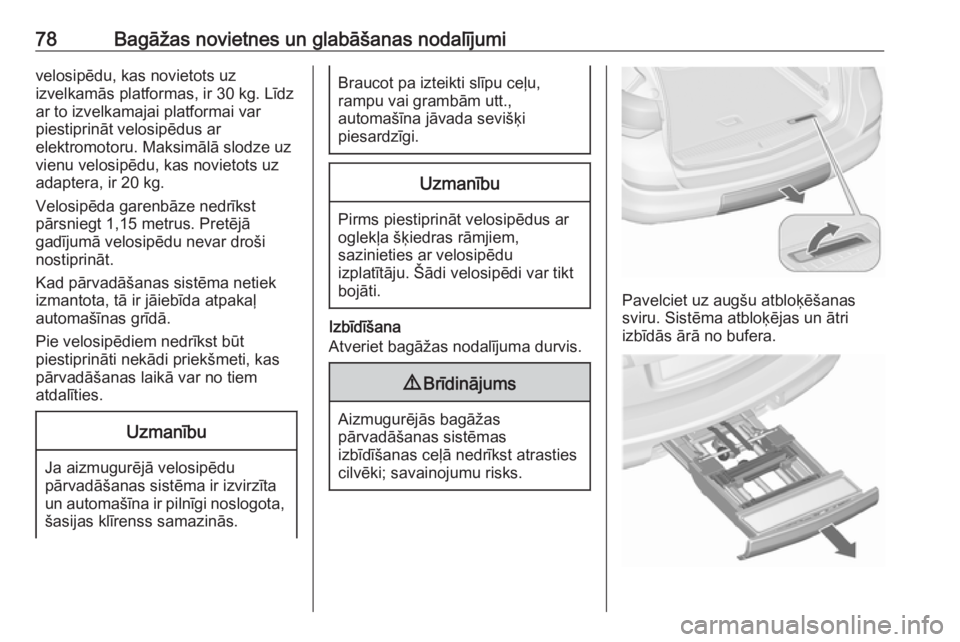

78Bagāžas novietnes un glabāšanas nodalījumivelosipēdu, kas novietots uz
izvelkamās platformas, ir 30 kg. Līdz
ar to izvelkamajai platformai var
piestiprināt velosipēdus ar
elektromotoru. Maksimālā slodze uz
vienu velosipēdu, kas novietots uz
adaptera, ir 20 kg.
Velosipēda garenbāze nedrīkst
pārsniegt 1,15 metrus. Pretējā
gadījumā velosipēdu nevar droši
nostiprināt.
Kad pārvadāšanas sistēma netiek
izmantota, tā ir jāiebīda atpakaļ
automašīnas grīdā.
Pie velosipēdiem nedrīkst būt
piestiprināti nekādi priekšmeti, kas
pārvadāšanas laikā var no tiem
atdalīties.Uzmanību
Ja aizmugurējā velosipēdu
pārvadāšanas sistēma ir izvirzīta
un automašīna ir pilnīgi noslogota,
šasijas klīrenss samazinās.
Braucot pa izteikti slīpu ceļu,
rampu vai grambām utt.,
automašīna jāvada sevišķi
piesardzīgi.Uzmanību
Pirms piestiprināt velosipēdus ar
oglekļa šķiedras rāmjiem,
sazinieties ar velosipēdu
izplatītāju. Šādi velosipēdi var tikt
bojāti.
Izbīdīšana
Atveriet bagāžas nodalījuma durvis.
9 Brīdinājums
Aizmugurējās bagāžas
pārvadāšanas sistēmas
izbīdīšanas ceļā nedrīkst atrasties
cilvēki; savainojumu risks.
Pavelciet uz augšu atbloķēšanas
sviru. Sistēma atbloķējas un ātri
izbīdās ārā no bufera.
