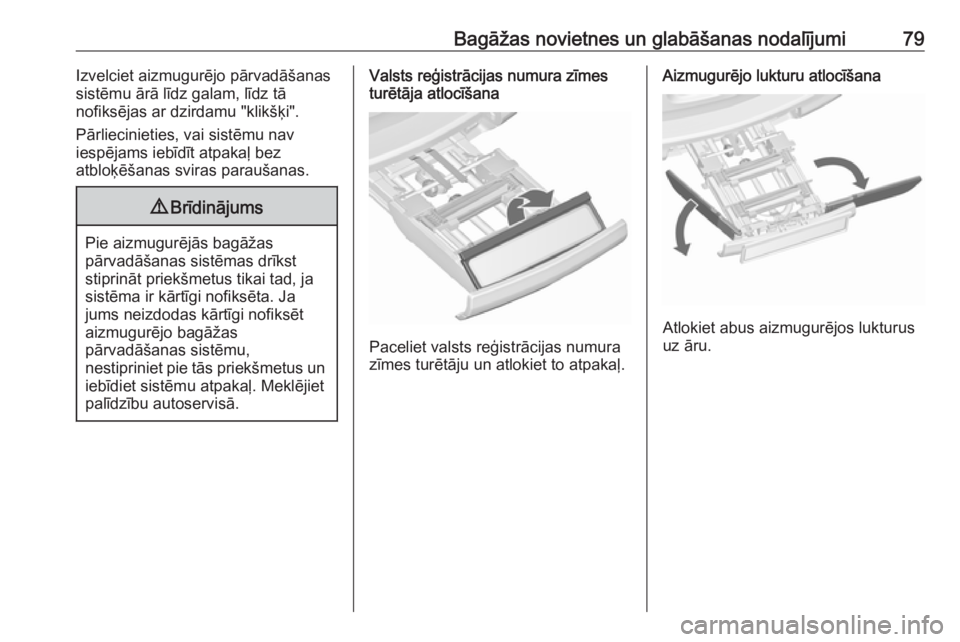

Bagāžas novietnes un glabāšanas nodalījumi79Izvelciet aizmugurējo pārvadāšanas
sistēmu ārā līdz galam, līdz tā
nofiksējas ar dzirdamu "klikšķi".
Pārliecinieties, vai sistēmu nav
iespējams iebīdīt atpakaļ bez
atbloķēšanas sviras paraušanas.9 Brīdinājums
Pie aizmugurējās bagāžas
pārvadāšanas sistēmas drīkst
stiprināt priekšmetus tikai tad, ja
sistēma ir kārtīgi nofiksēta. Ja
jums neizdodas kārtīgi nofiksēt
aizmugurējo bagāžas
pārvadāšanas sistēmu,
nestipriniet pie tās priekšmetus un iebīdiet sistēmu atpakaļ. Meklējiet
palīdzību autoservisā.
Valsts reģistrācijas numura zīmes
turētāja atlocīšana
Paceliet valsts reģistrācijas numura
zīmes turētāju un atlokiet to atpakaļ.
Aizmugurējo lukturu atlocīšana
Atlokiet abus aizmugurējos lukturus
uz āru.

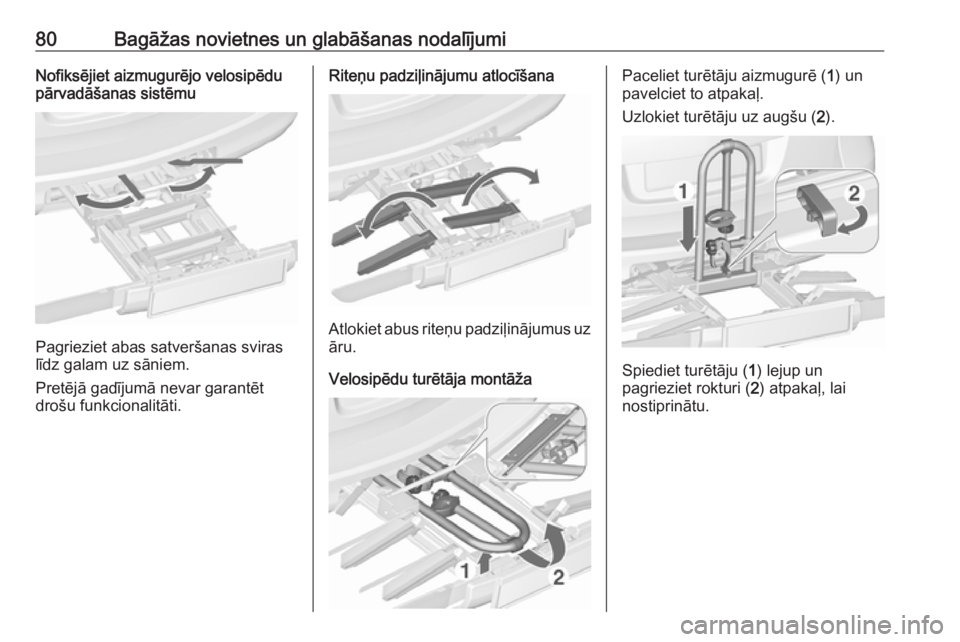

80Bagāžas novietnes un glabāšanas nodalījumiNofiksējiet aizmugurējo velosipēdu
pārvadāšanas sistēmu
Pagrieziet abas satveršanas sviras
līdz galam uz sāniem.
Pretējā gadījumā nevar garantēt drošu funkcionalitāti.
Riteņu padziļinājumu atlocīšana
Atlokiet abus riteņu padziļinājumus uz āru.
Velosipēdu turētāja montāža
Paceliet turētāju aizmugurē ( 1) un
pavelciet to atpakaļ.
Uzlokiet turētāju uz augšu ( 2).
Spiediet turētāju ( 1) lejup un
pagrieziet rokturi ( 2) atpakaļ, lai
nostiprinātu.

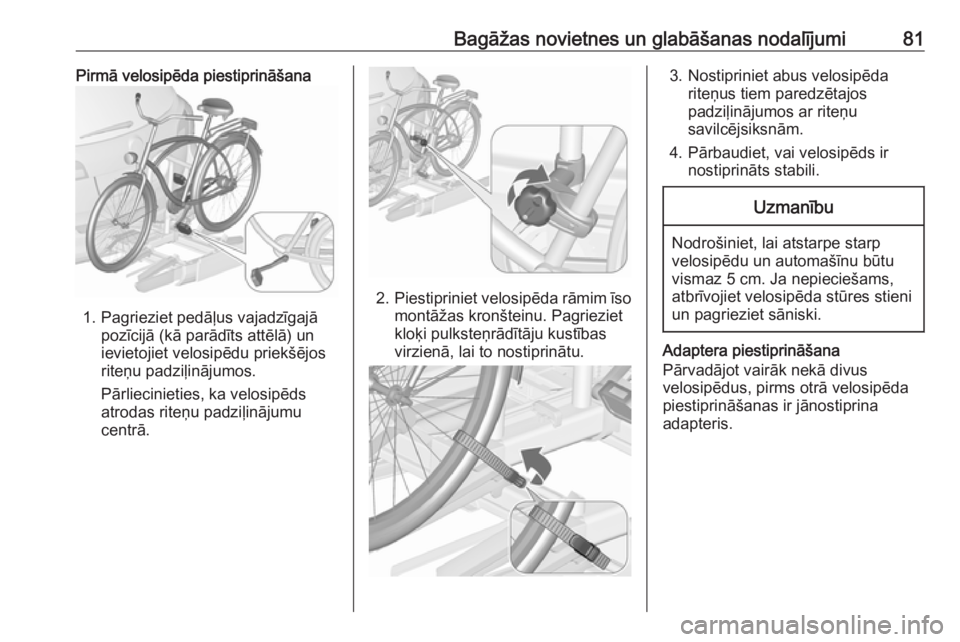

Bagāžas novietnes un glabāšanas nodalījumi81Pirmā velosipēda piestiprināšana
1. Pagrieziet pedāļus vajadzīgajāpozīcijā (kā parādīts attēlā) un
ievietojiet velosipēdu priekšējos
riteņu padziļinājumos.
Pārliecinieties, ka velosipēds
atrodas riteņu padziļinājumu
centrā.
2. Piestipriniet velosipēda rāmim īso
montāžas kronšteinu. Pagrieziet
kloķi pulksteņrādītāju kustības
virzienā, lai to nostiprinātu.
3. Nostipriniet abus velosipēda riteņus tiem paredzētajospadziļinājumos ar riteņu
savilcējsiksnām.
4. Pārbaudiet, vai velosipēds ir nostiprināts stabili.Uzmanību
Nodrošiniet, lai atstarpe starp
velosipēdu un automašīnu būtu
vismaz 5 cm. Ja nepieciešams,
atbrīvojiet velosipēda stūres stieni
un pagrieziet sāniski.
Adaptera piestiprināšana
Pārvadājot vairāk nekā divus
velosipēdus, pirms otrā velosipēda
piestiprināšanas ir jānostiprina
adapteris.

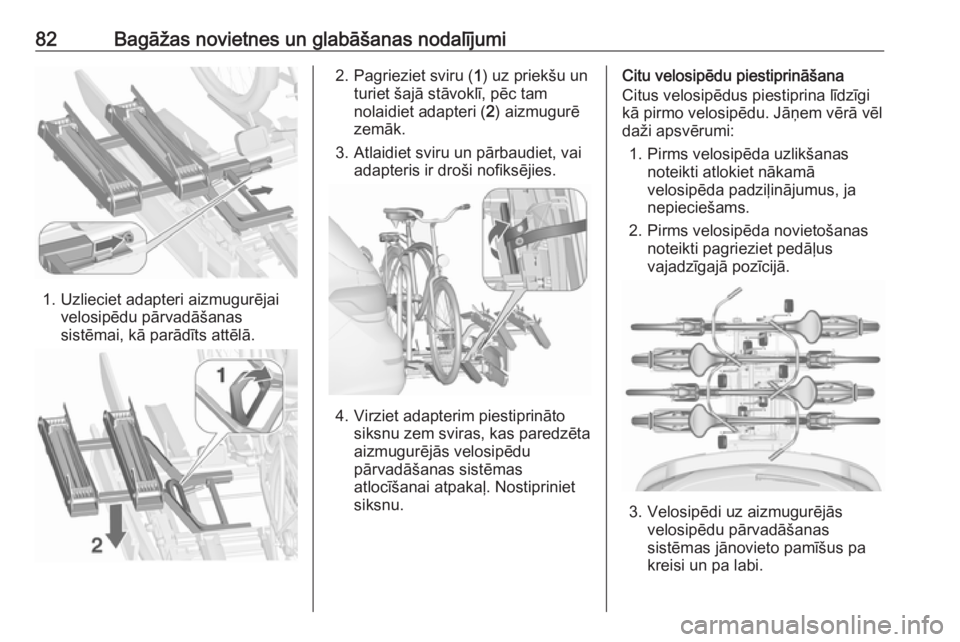

82Bagāžas novietnes un glabāšanas nodalījumi
1. Uzlieciet adapteri aizmugurējaivelosipēdu pārvadāšanas
sistēmai, kā parādīts attēlā.
2. Pagrieziet sviru ( 1) uz priekšu un
turiet šajā stāvoklī, pēc tam
nolaidiet adapteri ( 2) aizmugurē
zemāk.
3. Atlaidiet sviru un pārbaudiet, vai adapteris ir droši nofiksējies.
4. Virziet adapterim piestiprināto siksnu zem sviras, kas paredzēta
aizmugurējās velosipēdu
pārvadāšanas sistēmas
atlocīšanai atpakaļ. Nostipriniet
siksnu.
Citu velosipēdu piestiprināšana
Citus velosipēdus piestiprina līdzīgi
kā pirmo velosipēdu. Jāņem vērā vēl
daži apsvērumi:
1. Pirms velosipēda uzlikšanas noteikti atlokiet nākamā
velosipēda padziļinājumus, ja
nepieciešams.
2. Pirms velosipēda novietošanas noteikti pagrieziet pedāļus
vajadzīgajā pozīcijā.
3. Velosipēdi uz aizmugurējās velosipēdu pārvadāšanas
sistēmas jānovieto pamīšus pa
kreisi un pa labi.

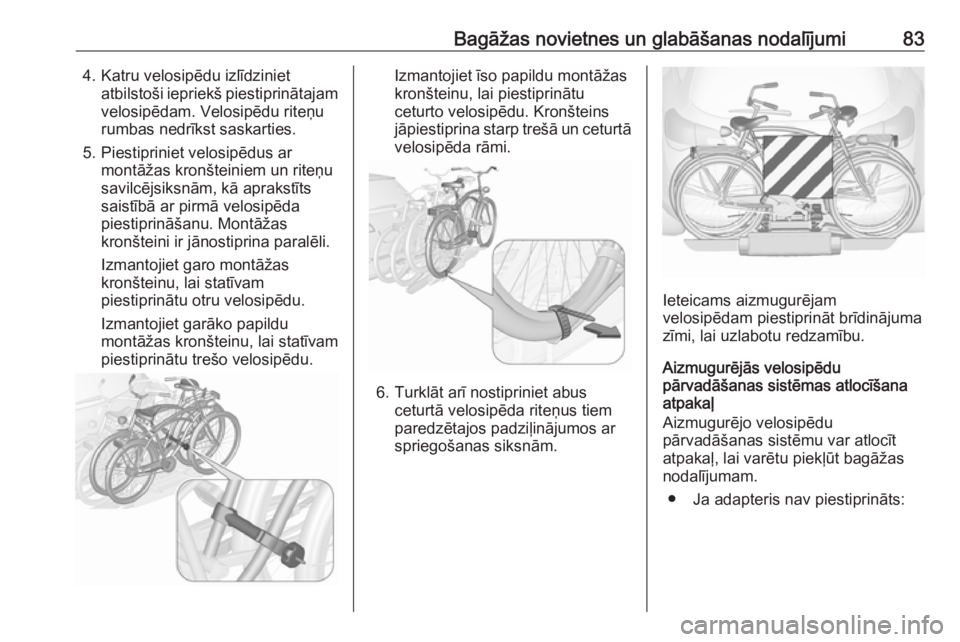

Bagāžas novietnes un glabāšanas nodalījumi834. Katru velosipēdu izlīdzinietatbilstoši iepriekš piestiprinātajamvelosipēdam. Velosipēdu riteņu
rumbas nedrīkst saskarties.
5. Piestipriniet velosipēdus ar montāžas kronšteiniem un riteņu
savilcējsiksnām, kā aprakstīts
saistībā ar pirmā velosipēda piestiprināšanu. Montāžas
kronšteini ir jānostiprina paralēli.
Izmantojiet garo montāžas
kronšteinu, lai statīvam
piestiprinātu otru velosipēdu.
Izmantojiet garāko papildu
montāžas kronšteinu, lai statīvam
piestiprinātu trešo velosipēdu.Izmantojiet īso papildu montāžas
kronšteinu, lai piestiprinātu
ceturto velosipēdu. Kronšteins
jāpiestiprina starp trešā un ceturtā
velosipēda rāmi.
6. Turklāt arī nostipriniet abus ceturtā velosipēda riteņus tiem
paredzētajos padziļinājumos ar
spriegošanas siksnām.
Ieteicams aizmugurējam
velosipēdam piestiprināt brīdinājuma zīmi, lai uzlabotu redzamību.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas atlocīšana
atpakaļ
Aizmugurējo velosipēdu
pārvadāšanas sistēmu var atlocīt
atpakaļ, lai varētu piekļūt bagāžas
nodalījumam.
● Ja adapteris nav piestiprināts:

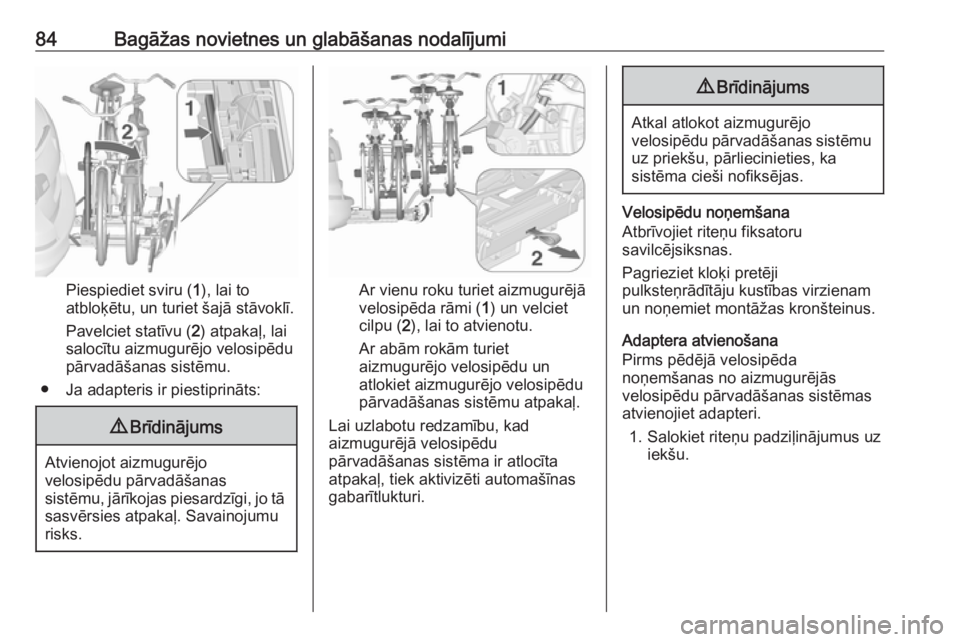

84Bagāžas novietnes un glabāšanas nodalījumi
Piespiediet sviru (1), lai to
atbloķētu, un turiet šajā stāvoklī.
Pavelciet statīvu ( 2) atpakaļ, lai
salocītu aizmugurējo velosipēdu
pārvadāšanas sistēmu.
● Ja adapteris ir piestiprināts:
9 Brīdinājums
Atvienojot aizmugurējo
velosipēdu pārvadāšanas
sistēmu, jārīkojas piesardzīgi, jo tā sasvērsies atpakaļ. Savainojumu
risks.
Ar vienu roku turiet aizmugurējā
velosipēda rāmi ( 1) un velciet
cilpu ( 2), lai to atvienotu.
Ar abām rokām turiet
aizmugurējo velosipēdu un
atlokiet aizmugurējo velosipēdu pārvadāšanas sistēmu atpakaļ.
Lai uzlabotu redzamību, kad
aizmugurējā velosipēdu
pārvadāšanas sistēma ir atlocīta
atpakaļ, tiek aktivizēti automašīnas
gabarītlukturi.
9 Brīdinājums
Atkal atlokot aizmugurējo
velosipēdu pārvadāšanas sistēmu uz priekšu, pārliecinieties, ka
sistēma cieši nofiksējas.
Velosipēdu noņemšana
Atbrīvojiet riteņu fiksatoru
savilcējsiksnas.
Pagrieziet kloķi pretēji
pulksteņrādītāju kustības virzienam
un noņemiet montāžas kronšteinus.
Adaptera atvienošana
Pirms pēdējā velosipēda
noņemšanas no aizmugurējās
velosipēdu pārvadāšanas sistēmas
atvienojiet adapteri.
1. Salokiet riteņu padziļinājumus uz iekšu.

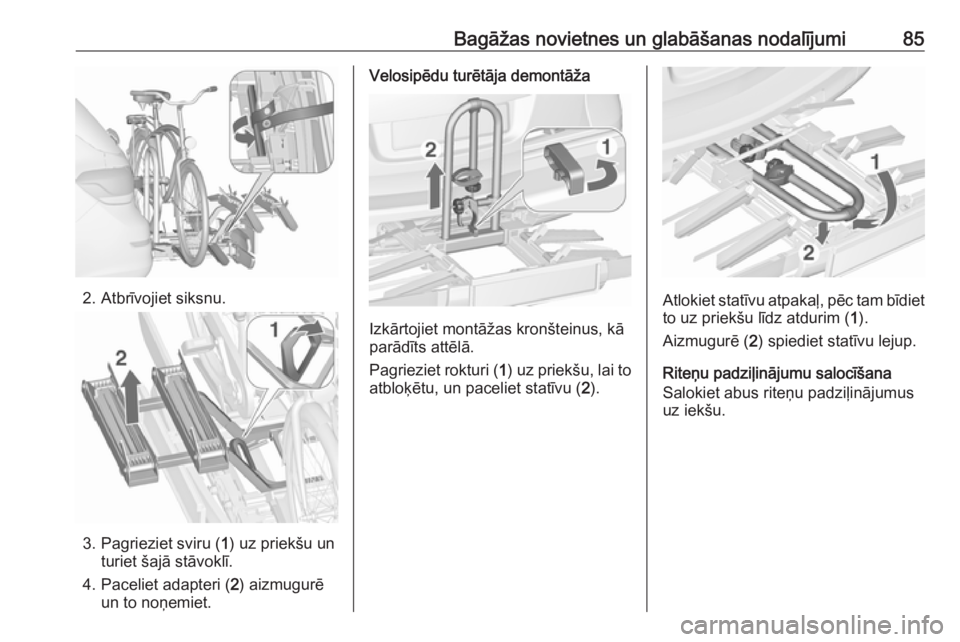

Bagāžas novietnes un glabāšanas nodalījumi85
2. Atbrīvojiet siksnu.
3. Pagrieziet sviru (1) uz priekšu un
turiet šajā stāvoklī.
4. Paceliet adapteri ( 2) aizmugurē
un to noņemiet.
Velosipēdu turētāja demontāža
Izkārtojiet montāžas kronšteinus, kā
parādīts attēlā.
Pagrieziet rokturi ( 1) uz priekšu, lai to
atbloķētu, un paceliet statīvu ( 2).
Atlokiet statīvu atpakaļ, pēc tam bīdiet
to uz priekšu līdz atdurim ( 1).
Aizmugurē ( 2) spiediet statīvu lejup.
Riteņu padziļinājumu salocīšana
Salokiet abus riteņu padziļinājumus
uz iekšu.

86Bagāžas novietnes un glabāšanas nodalījumi
Kārtīgi novietojiet savilcējsiksnas.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas atbloķēšana
Pagrieziet abas satveršanas sviras
līdz galam uz iekšu.
Aizmugurējo lukturu salocīšana
Pagrieziet abus aizmugurējos
lukturus uz iekšu.
Valsts reģistrācijas numura zīmes
turētāja salocīšana
Paceliet valsts reģistrācijas numura
turētāju un salokiet to uz priekšu.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas iebīdīšana
atpakaļUzmanību
Pievērsiet uzmanību, lai visas
salokāmās detaļas, piemēram,
riteņu nišas un montāžas
kronšteini, tiktu pareizi salocītas. Pretējā gadījumā varat sabojāt
aizmugurējo velosipēdu
pārvadāšanas sistēmu, kad
mēģināsiet to ievirzīt atpakaļ.
Pabīdiet atbrīvošanas sviru uz augšu
un turiet to šādā stāvoklī. Nedaudz
paceliet sistēmu un iespiediet to
buferī, līdz tā nofiksējas.
Atbloķēšanas svirai jāatgriežas izejas stāvoklī.
9 Brīdinājums
Ja jums neizdodas sistēmu kārtīgi
nofiksēt, lūdzu, meklējiet palīdzību
autoservisā.

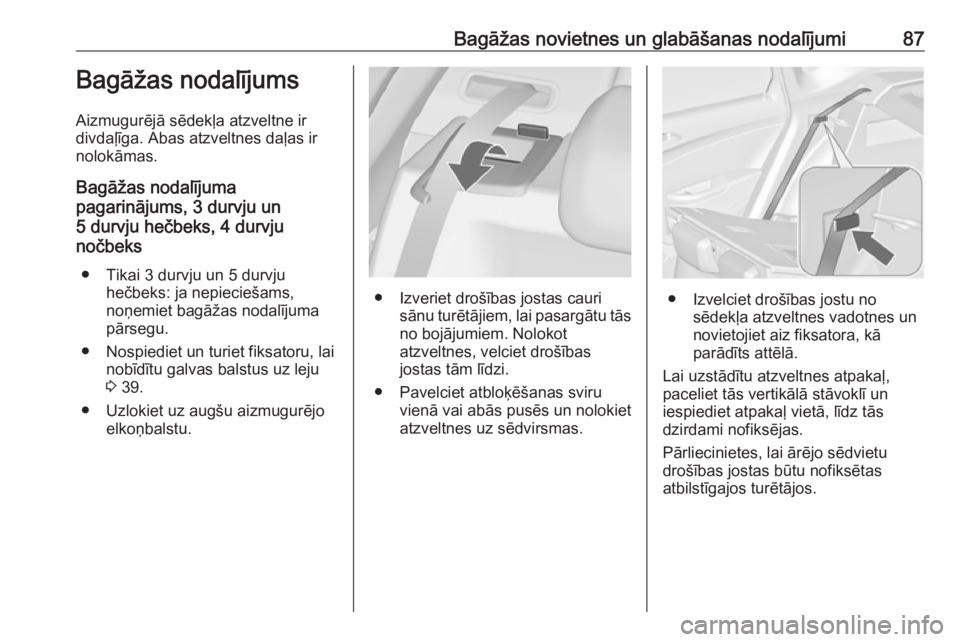

Bagāžas novietnes un glabāšanas nodalījumi87Bagāžas nodalījums
Aizmugurējā sēdekļa atzveltne ir
divdaļīga. Abas atzveltnes daļas ir
nolokāmas.
Bagāžas nodalījuma
pagarinājums, 3 durvju un
5 durvju hečbeks, 4 durvju
nočbeks
● Tikai 3 durvju un 5 durvju hečbeks: ja nepieciešams,
noņemiet bagāžas nodalījuma
pārsegu.
● Nospiediet un turiet fiksatoru, lai nobīdītu galvas balstus uz leju
3 39.
● Uzlokiet uz augšu aizmugurējo elkoņbalstu.
● Izveriet drošības jostas caurisānu turētājiem, lai pasargātu tās
no bojājumiem. Nolokot
atzveltnes, velciet drošības
jostas tām līdzi.
● Pavelciet atbloķēšanas sviru vienā vai abās pusēs un nolokiet
atzveltnes uz sēdvirsmas.● Izvelciet drošības jostu no sēdekļa atzveltnes vadotnes un
novietojiet aiz fiksatora, kā
parādīts attēlā.
Lai uzstādītu atzveltnes atpakaļ,
paceliet tās vertikālā stāvoklī un
iespiediet atpakaļ vietā, līdz tās
dzirdami nofiksējas.
Pārliecinietes, lai ārējo sēdvietu
drošības jostas būtu nofiksētas
atbilstīgajos turētājos.

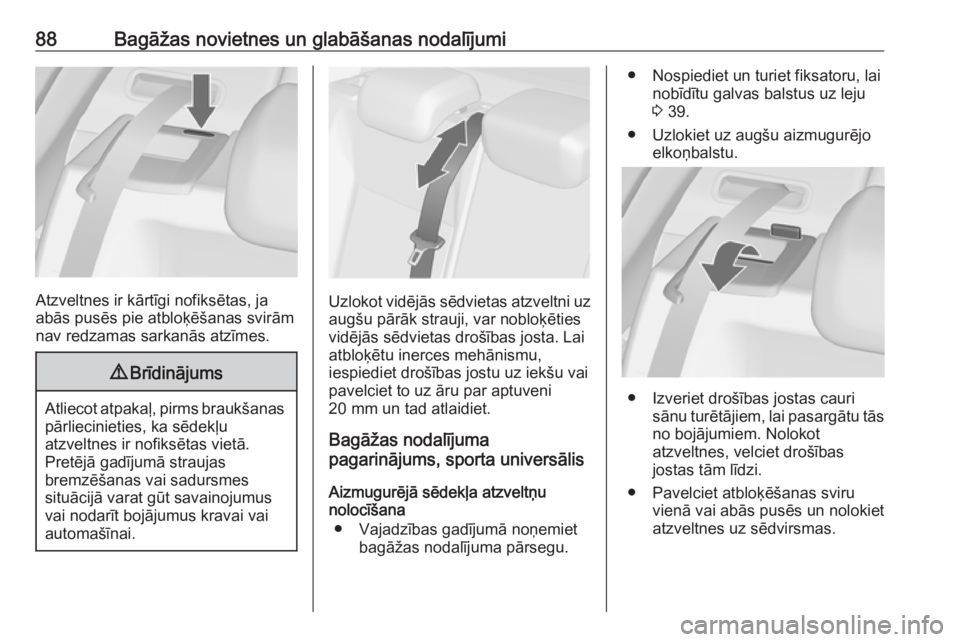

88Bagāžas novietnes un glabāšanas nodalījumi
Atzveltnes ir kārtīgi nofiksētas, ja
abās pusēs pie atbloķēšanas svirām
nav redzamas sarkanās atzīmes.
9 Brīdinājums
Atliecot atpakaļ, pirms braukšanas
pārliecinieties, ka sēdekļu
atzveltnes ir nofiksētas vietā.
Pretējā gadījumā straujas
bremzēšanas vai sadursmes
situācijā varat gūt savainojumus
vai nodarīt bojājumus kravai vai
automašīnai.
Uzlokot vidējās sēdvietas atzveltni uz augšu pārāk strauji, var nobloķēties
vidējās sēdvietas drošības josta. Lai atbloķētu inerces mehānismu,
iespiediet drošības jostu uz iekšu vai
pavelciet to uz āru par aptuveni
20 mm un tad atlaidiet.
Bagāžas nodalījuma
pagarinājums, sporta universālis
Aizmugurējā sēdekļa atzveltņu
nolocīšana
● Vajadzības gadījumā noņemiet bagāžas nodalījuma pārsegu.
● Nospiediet un turiet fiksatoru, lainobīdītu galvas balstus uz leju
3 39.
● Uzlokiet uz augšu aizmugurējo elkoņbalstu.
● Izveriet drošības jostas caurisānu turētājiem, lai pasargātu tās
no bojājumiem. Nolokot
atzveltnes, velciet drošības
jostas tām līdzi.
● Pavelciet atbloķēšanas sviru vienā vai abās pusēs un nolokiet
atzveltnes uz sēdvirsmas.
