OPEL ASTRA J 2016.5 Betriebsanleitung (in German)

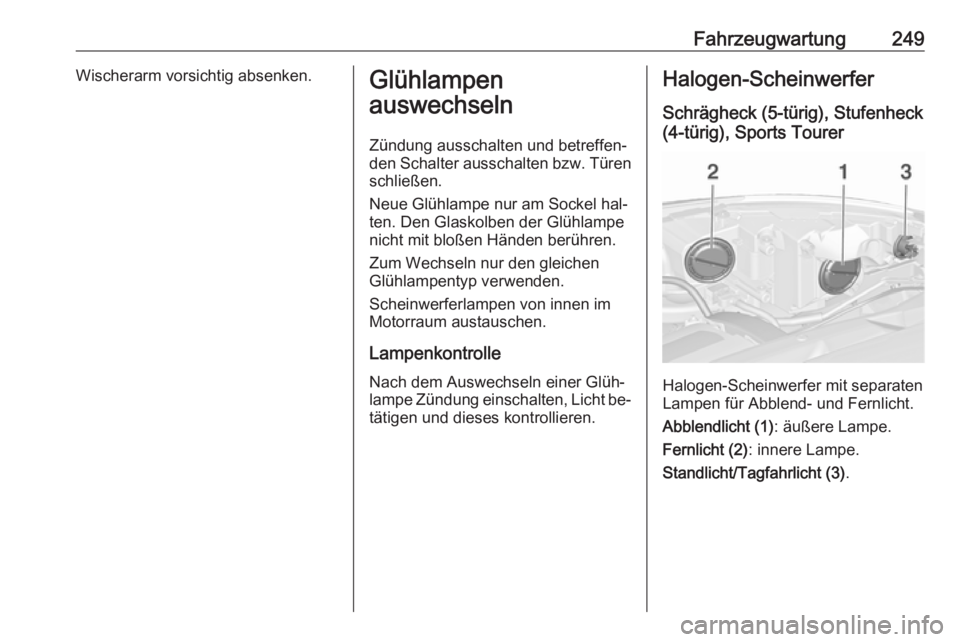

Fahrzeugwartung249Wischerarm vorsichtig absenken.Glühlampen
auswechseln
Zündung ausschalten und betreffen‐den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel hal‐
ten. Den Glaskolben der Glühlampe
nicht mit bloßen Händen berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.
Lampenkontrolle
Nach dem Auswechseln einer Glüh‐ lampe Zündung einschalten, Licht be‐ tätigen und dieses kontrollieren.Halogen-Scheinwerfer
Schrägheck (5-türig), Stufenheck
(4-türig), Sports Tourer
Halogen-Scheinwerfer mit separaten
Lampen für Abblend- und Fernlicht.
Abblendlicht (1) : äußere Lampe.
Fernlicht (2) : innere Lampe.
Standlicht/Tagfahrlicht (3) .

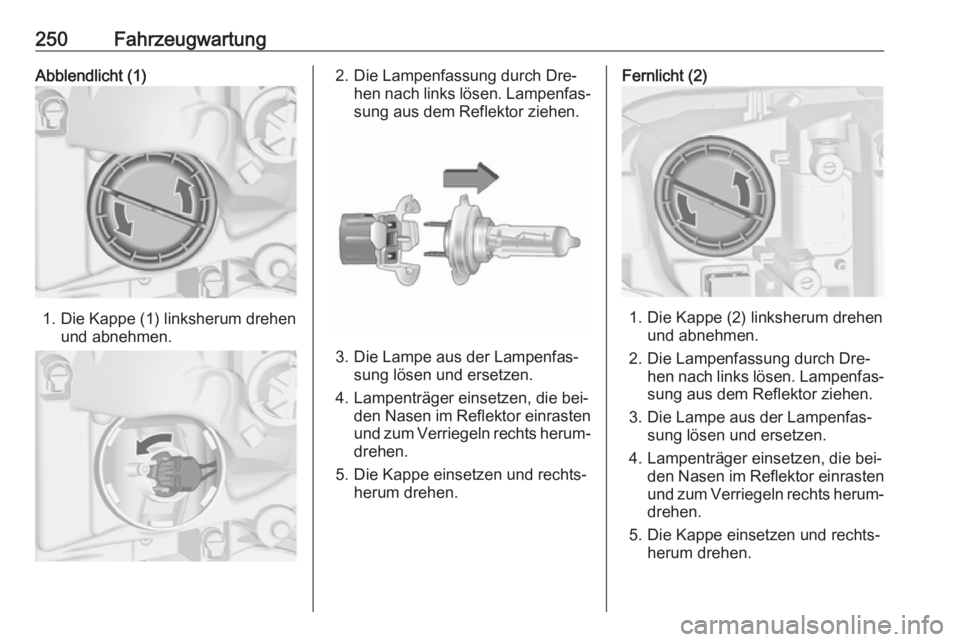

250FahrzeugwartungAbblendlicht (1)
1. Die Kappe (1) linksherum drehenund abnehmen.
2. Die Lampenfassung durch Dre‐hen nach links lösen. Lampenfas‐sung aus dem Reflektor ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Lampenträger einsetzen, die bei‐ den Nasen im Reflektor einrastenund zum Verriegeln rechts herum‐
drehen.
5. Die Kappe einsetzen und rechts‐ herum drehen.
Fernlicht (2)
1. Die Kappe (2) linksherum drehenund abnehmen.
2. Die Lampenfassung durch Dre‐ hen nach links lösen. Lampenfas‐sung aus dem Reflektor ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Lampenträger einsetzen, die bei‐ den Nasen im Reflektor einrasten
und zum Verriegeln rechts herum‐ drehen.
5. Die Kappe einsetzen und rechts‐ herum drehen.

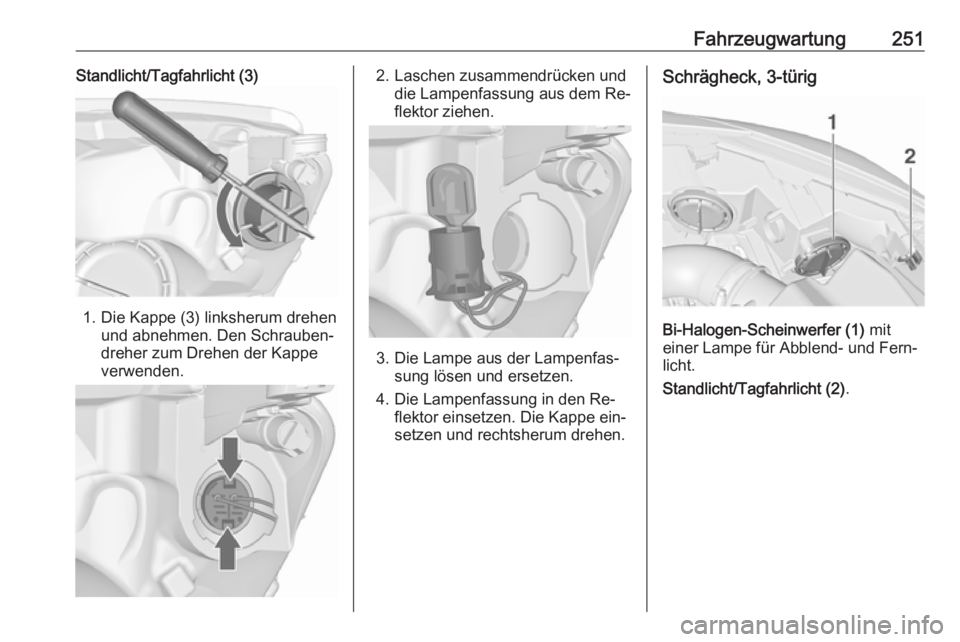

Fahrzeugwartung251Standlicht/Tagfahrlicht (3)
1. Die Kappe (3) linksherum drehenund abnehmen. Den Schrauben‐
dreher zum Drehen der Kappe
verwenden.
2. Laschen zusammendrücken und die Lampenfassung aus dem Re‐
flektor ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung in den Re‐ flektor einsetzen. Die Kappe ein‐setzen und rechtsherum drehen.
Schrägheck, 3-türig
Bi-Halogen-Scheinwerfer (1) mit
einer Lampe für Abblend- und Fern‐
licht.
Standlicht/Tagfahrlicht (2) .

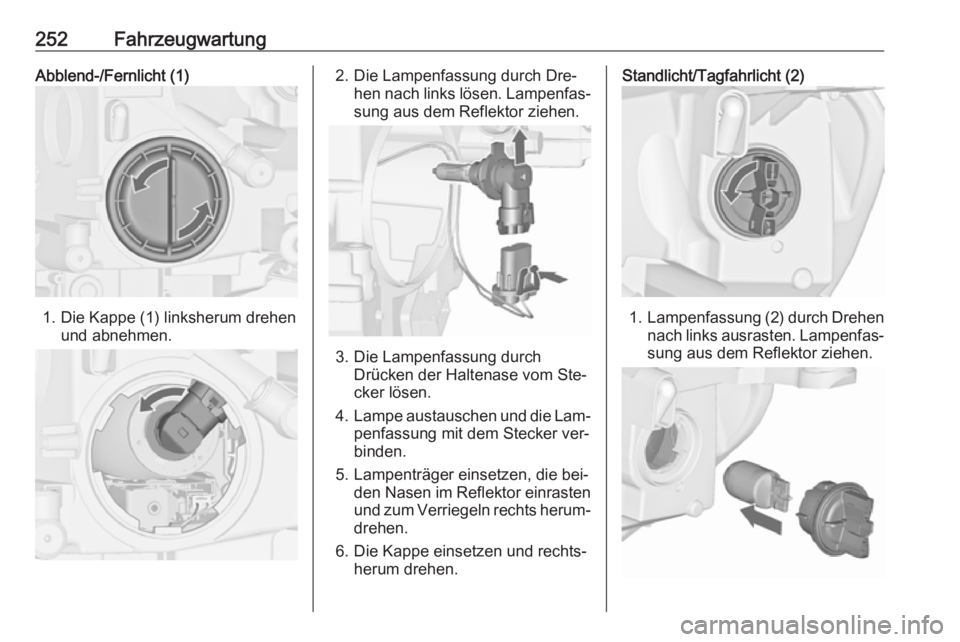

252FahrzeugwartungAbblend-/Fernlicht (1)
1. Die Kappe (1) linksherum drehenund abnehmen.
2. Die Lampenfassung durch Dre‐hen nach links lösen. Lampenfas‐sung aus dem Reflektor ziehen.
3. Die Lampenfassung durch Drücken der Haltenase vom Ste‐
cker lösen.
4. Lampe austauschen und die Lam‐
penfassung mit dem Stecker ver‐
binden.
5. Lampenträger einsetzen, die bei‐ den Nasen im Reflektor einrasten
und zum Verriegeln rechts herum‐ drehen.
6. Die Kappe einsetzen und rechts‐ herum drehen.
Standlicht/Tagfahrlicht (2)
1.Lampenfassung (2) durch Drehen
nach links ausrasten. Lampenfas‐
sung aus dem Reflektor ziehen.

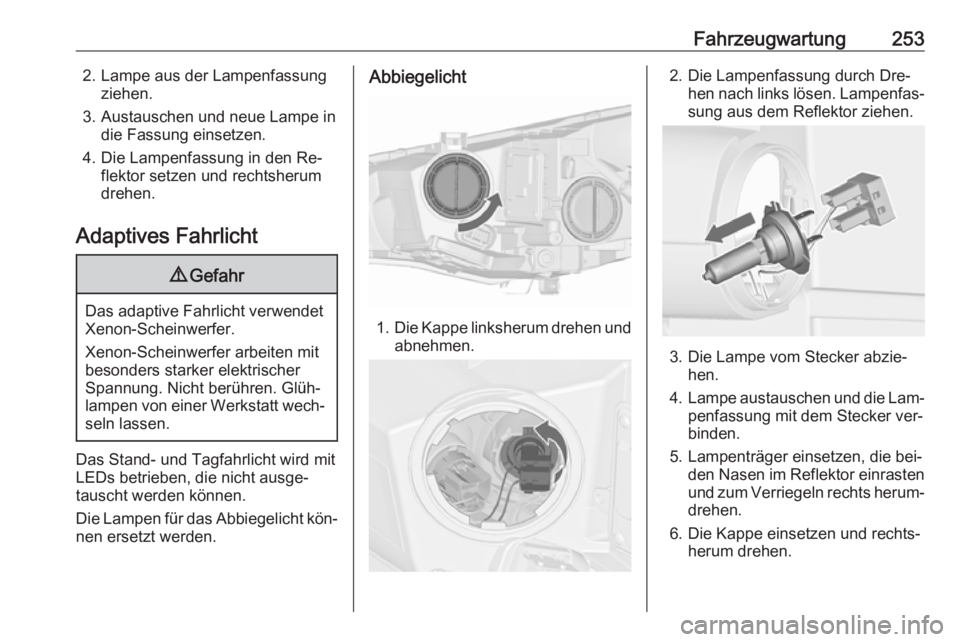

Fahrzeugwartung2532. Lampe aus der Lampenfassungziehen.
3. Austauschen und neue Lampe in die Fassung einsetzen.
4. Die Lampenfassung in den Re‐ flektor setzen und rechtsherum
drehen.
Adaptives Fahrlicht9 Gefahr
Das adaptive Fahrlicht verwendet
Xenon-Scheinwerfer.
Xenon-Scheinwerfer arbeiten mit
besonders starker elektrischer
Spannung. Nicht berühren. Glüh‐
lampen von einer Werkstatt wech‐
seln lassen.
Das Stand- und Tagfahrlicht wird mit LEDs betrieben, die nicht ausge‐
tauscht werden können.
Die Lampen für das Abbiegelicht kön‐ nen ersetzt werden.
Abbiegelicht
1. Die Kappe linksherum drehen und
abnehmen.
2. Die Lampenfassung durch Dre‐ hen nach links lösen. Lampenfas‐sung aus dem Reflektor ziehen.
3. Die Lampe vom Stecker abzie‐ hen.
4. Lampe austauschen und die Lam‐
penfassung mit dem Stecker ver‐
binden.
5. Lampenträger einsetzen, die bei‐ den Nasen im Reflektor einrasten
und zum Verriegeln rechts herum‐ drehen.
6. Die Kappe einsetzen und rechts‐ herum drehen.

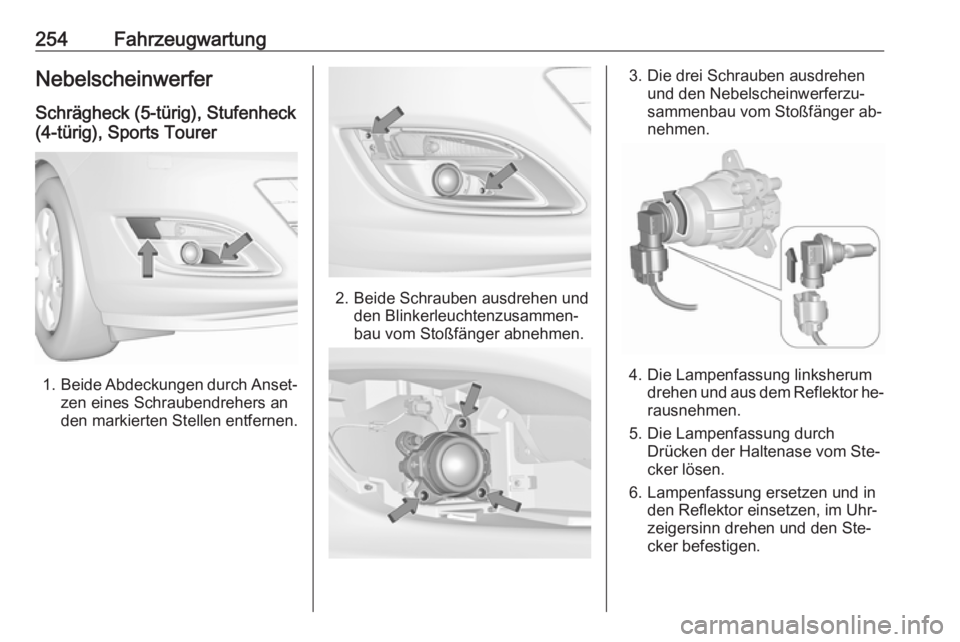

254FahrzeugwartungNebelscheinwerfer
Schrägheck (5-türig), Stufenheck
(4-türig), Sports Tourer
1. Beide Abdeckungen durch Anset‐
zen eines Schraubendrehers an
den markierten Stellen entfernen.
2. Beide Schrauben ausdrehen und den Blinkerleuchtenzusammen‐
bau vom Stoßfänger abnehmen.
3. Die drei Schrauben ausdrehen und den Nebelscheinwerferzu‐
sammenbau vom Stoßfänger ab‐
nehmen.
4. Die Lampenfassung linksherum drehen und aus dem Reflektor he‐
rausnehmen.
5. Die Lampenfassung durch Drücken der Haltenase vom Ste‐
cker lösen.
6. Lampenfassung ersetzen und in den Reflektor einsetzen, im Uhr‐zeigersinn drehen und den Ste‐
cker befestigen.

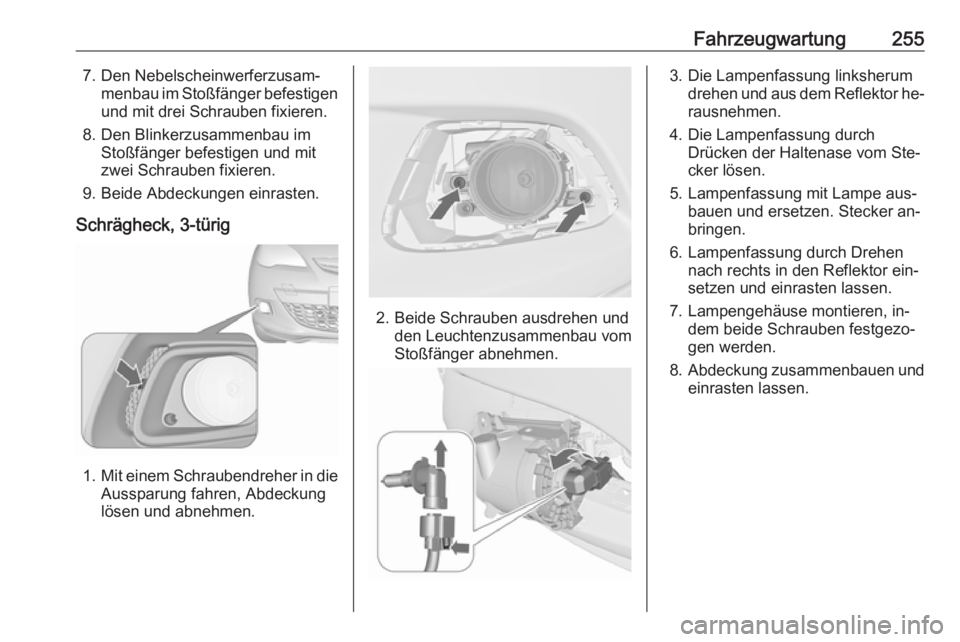

Fahrzeugwartung2557. Den Nebelscheinwerferzusam‐menbau im Stoßfänger befestigenund mit drei Schrauben fixieren.
8. Den Blinkerzusammenbau im Stoßfänger befestigen und mit
zwei Schrauben fixieren.
9. Beide Abdeckungen einrasten.
Schrägheck, 3-türig
1. Mit einem Schraubendreher in die
Aussparung fahren, Abdeckung
lösen und abnehmen.
2. Beide Schrauben ausdrehen und den Leuchtenzusammenbau vom
Stoßfänger abnehmen.
3. Die Lampenfassung linksherum drehen und aus dem Reflektor he‐
rausnehmen.
4. Die Lampenfassung durch Drücken der Haltenase vom Ste‐
cker lösen.
5. Lampenfassung mit Lampe aus‐ bauen und ersetzen. Stecker an‐
bringen.
6. Lampenfassung durch Drehen nach rechts in den Reflektor ein‐
setzen und einrasten lassen.
7. Lampengehäuse montieren, in‐ dem beide Schrauben festgezo‐
gen werden.
8. Abdeckung zusammenbauen und
einrasten lassen.

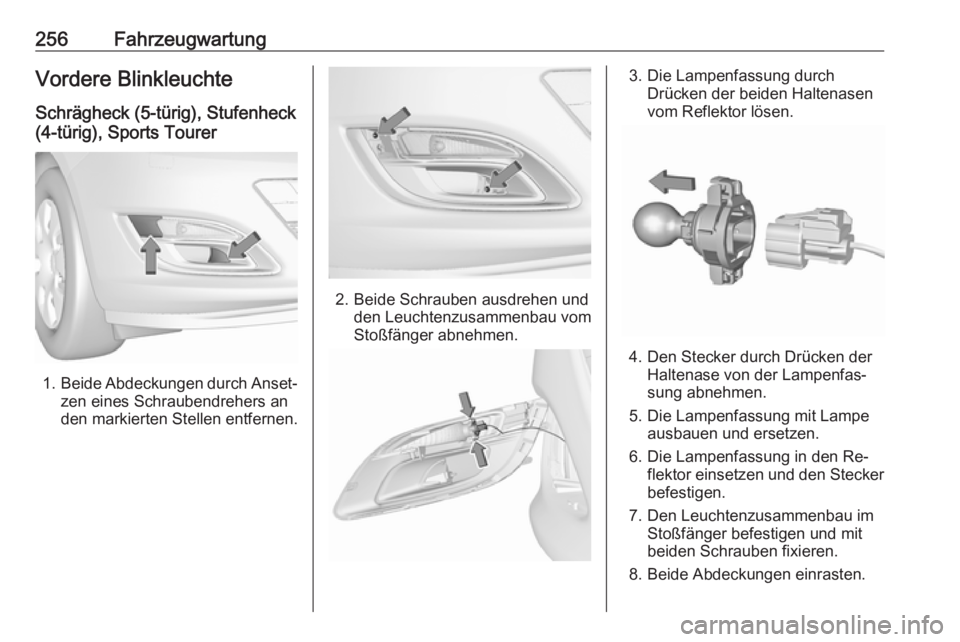

256FahrzeugwartungVordere BlinkleuchteSchrägheck (5-türig), Stufenheck
(4-türig), Sports Tourer
1. Beide Abdeckungen durch Anset‐
zen eines Schraubendrehers an
den markierten Stellen entfernen.
2. Beide Schrauben ausdrehen und den Leuchtenzusammenbau vom
Stoßfänger abnehmen.
3. Die Lampenfassung durch Drücken der beiden Haltenasen
vom Reflektor lösen.
4. Den Stecker durch Drücken der Haltenase von der Lampenfas‐
sung abnehmen.
5. Die Lampenfassung mit Lampe ausbauen und ersetzen.
6. Die Lampenfassung in den Re‐ flektor einsetzen und den Stecker
befestigen.
7. Den Leuchtenzusammenbau im Stoßfänger befestigen und mit
beiden Schrauben fixieren.
8. Beide Abdeckungen einrasten.

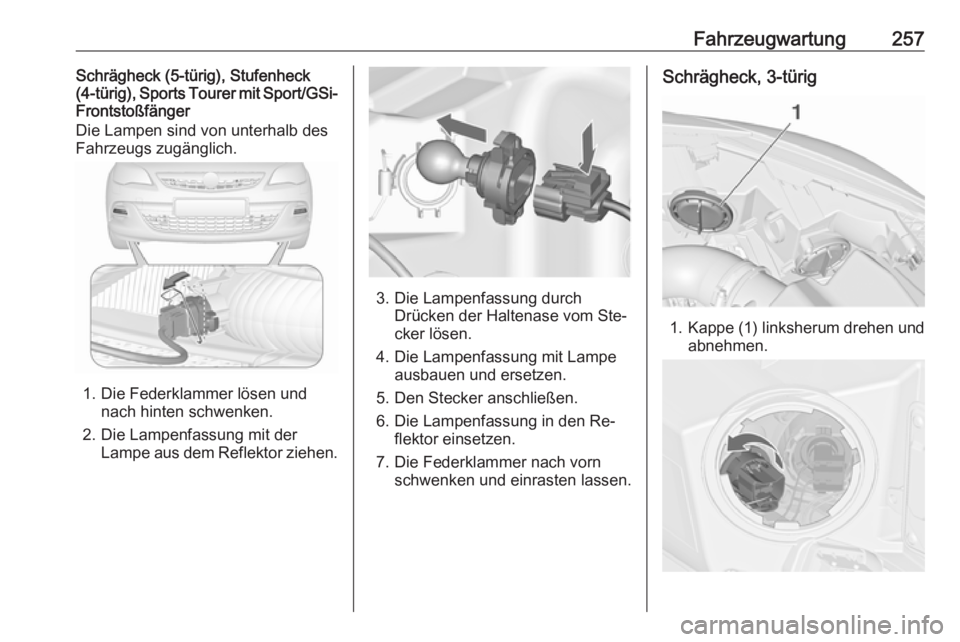

Fahrzeugwartung257Schrägheck (5-türig), Stufenheck
(4-türig ), Sports Tourer mit Sport/GSi-
Frontstoßfänger
Die Lampen sind von unterhalb des
Fahrzeugs zugänglich.
1. Die Federklammer lösen und nach hinten schwenken.
2. Die Lampenfassung mit der Lampe aus dem Reflektor ziehen.
3. Die Lampenfassung durchDrücken der Haltenase vom Ste‐
cker lösen.
4. Die Lampenfassung mit Lampe ausbauen und ersetzen.
5. Den Stecker anschließen.
6. Die Lampenfassung in den Re‐ flektor einsetzen.
7. Die Federklammer nach vorn schwenken und einrasten lassen.
Schrägheck, 3-türig
1.Kappe (1) linksherum drehen und
abnehmen.

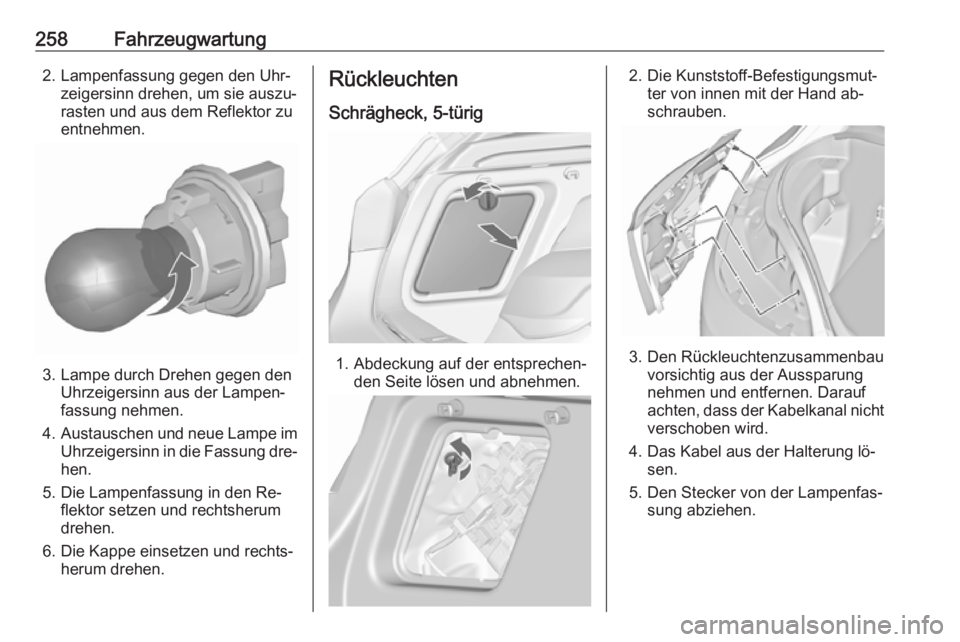

258Fahrzeugwartung2. Lampenfassung gegen den Uhr‐zeigersinn drehen, um sie auszu‐
rasten und aus dem Reflektor zu entnehmen.
3. Lampe durch Drehen gegen den Uhrzeigersinn aus der Lampen‐
fassung nehmen.
4. Austauschen und neue Lampe im
Uhrzeigersinn in die Fassung dre‐
hen.
5. Die Lampenfassung in den Re‐ flektor setzen und rechtsherum
drehen.
6. Die Kappe einsetzen und rechts‐ herum drehen.
Rückleuchten
Schrägheck, 5-türig
1. Abdeckung auf der entsprechen‐ den Seite lösen und abnehmen.
2. Die Kunststoff-Befestigungsmut‐ter von innen mit der Hand ab‐
schrauben.
3. Den Rückleuchtenzusammenbau vorsichtig aus der Aussparung
nehmen und entfernen. Darauf
achten, dass der Kabelkanal nicht
verschoben wird.
4. Das Kabel aus der Halterung lö‐ sen.
5. Den Stecker von der Lampenfas‐ sung abziehen.
