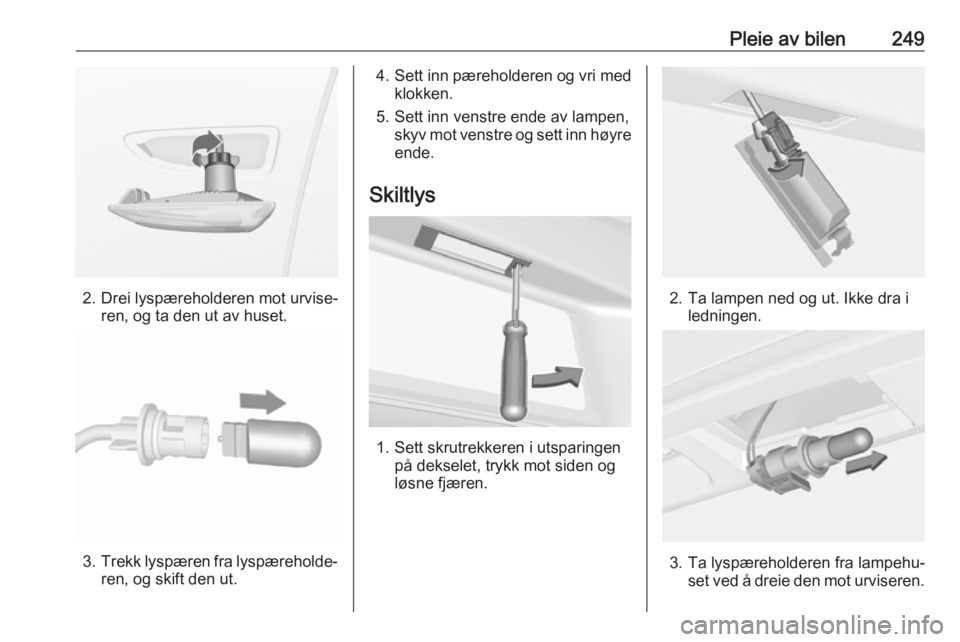

Pleie av bilen249
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke dra i ledningen.
3. Ta lyspæreholderen fra lampehu‐set ved å dreie den mot urviseren.

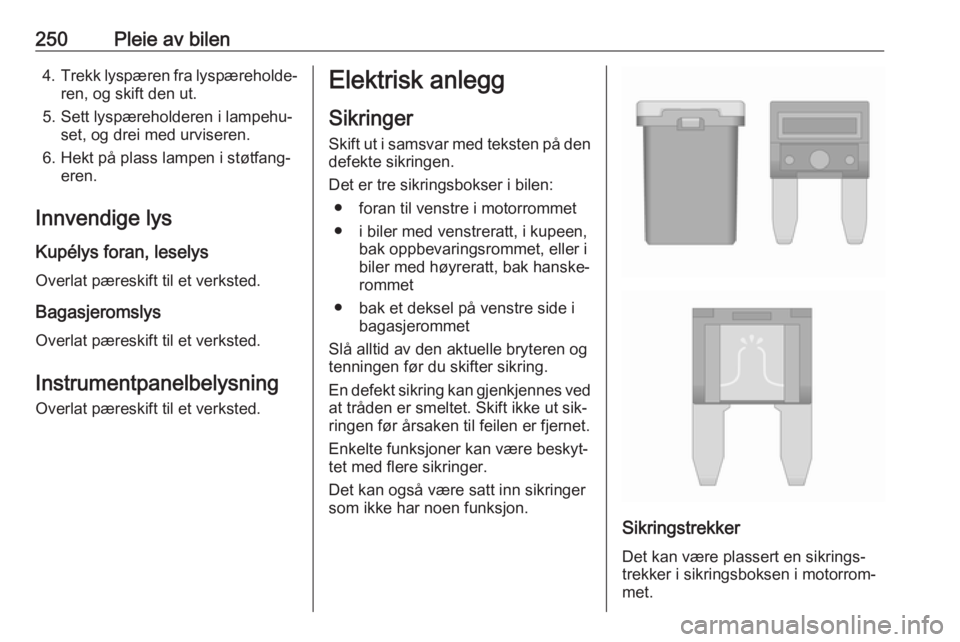

250Pleie av bilen4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Innvendige lys
Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ● foran til venstre i motorrommet● i biler med venstreratt, i kupeen, bak oppbevaringsrommet, eller i
biler med høyreratt, bak hanske‐
rommet
● bak et deksel på venstre side i bagasjerommet
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet. Skift ikke ut sik‐
ringen før årsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐ trekker i sikringsboksen i motorrom‐
met.

Pleie av bilen251

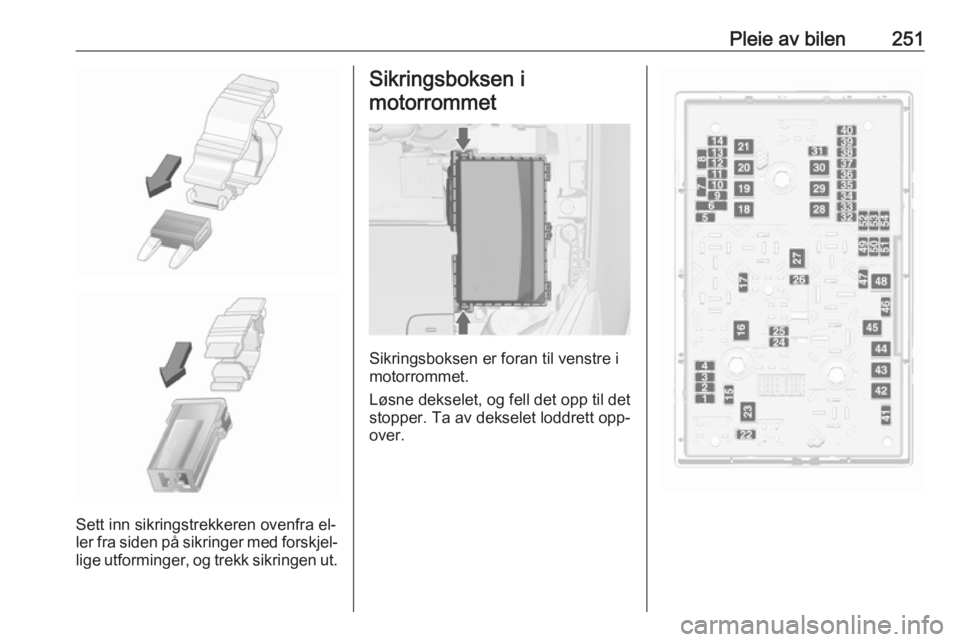

Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett opp‐
over.

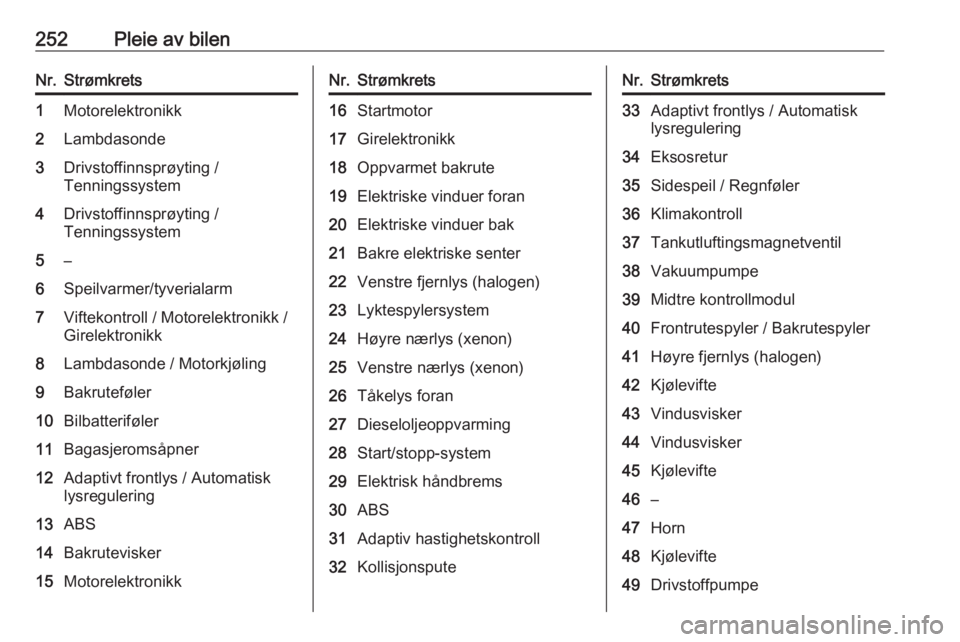

252Pleie av bilenNr.Strømkrets1Motorelektronikk2Lambdasonde3Drivstoffinnsprøyting /
Tenningssystem4Drivstoffinnsprøyting / Tenningssystem5–6Speilvarmer/tyverialarm7Viftekontroll / Motorelektronikk /
Girelektronikk8Lambdasonde / Motorkjøling9Bakruteføler10Bilbatteriføler11Bagasjeromsåpner12Adaptivt frontlys / Automatisk
lysregulering13ABS14Bakrutevisker15MotorelektronikkNr.Strømkrets16Startmotor17Girelektronikk18Oppvarmet bakrute19Elektriske vinduer foran20Elektriske vinduer bak21Bakre elektriske senter22Venstre fjernlys (halogen)23Lyktespylersystem24Høyre nærlys (xenon)25Venstre nærlys (xenon)26Tåkelys foran27Dieseloljeoppvarming28Start/stopp-system29Elektrisk håndbrems30ABS31Adaptiv hastighetskontroll32KollisjonsputeNr.Strømkrets33Adaptivt frontlys / Automatisk
lysregulering34Eksosretur35Sidespeil / Regnføler36Klimakontroll37Tankutluftingsmagnetventil38Vakuumpumpe39Midtre kontrollmodul40Frontrutespyler / Bakrutespyler41Høyre fjernlys (halogen)42Kjølevifte43Vindusvisker44Vindusvisker45Kjølevifte46–47Horn48Kjølevifte49Drivstoffpumpe

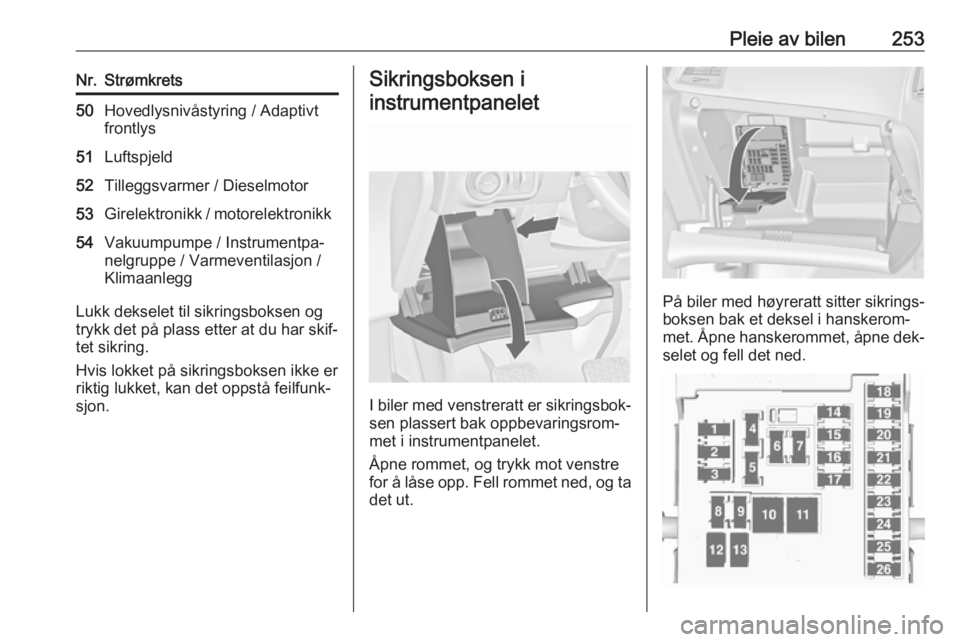

Pleie av bilen253Nr.Strømkrets50Hovedlysnivåstyring / Adaptivt
frontlys51Luftspjeld52Tilleggsvarmer / Dieselmotor53Girelektronikk / motorelektronikk54Vakuumpumpe / Instrumentpa‐
nelgruppe / Varmeventilasjon /
Klimaanlegg
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.
Sikringsboksen i
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak oppbevaringsrom‐
met i instrumentpanelet.
Åpne rommet, og trykk mot venstre
for å låse opp. Fell rommet ned, og ta det ut.
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐
met. Åpne hanskerommet, åpne dek‐
selet og fell det ned.

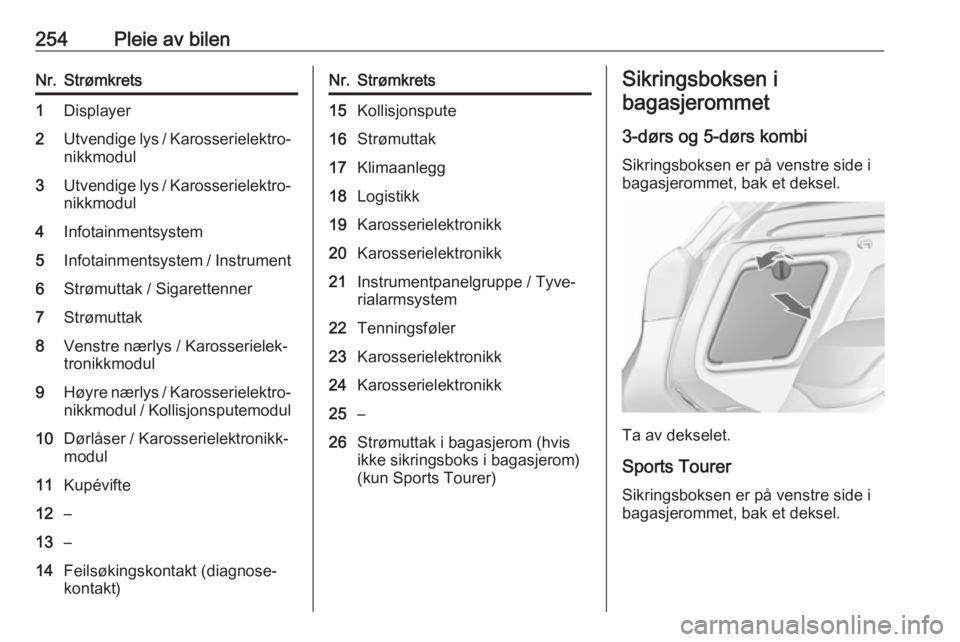

254Pleie av bilenNr.Strømkrets1Displayer2Utvendige lys / Karosserielektro‐nikkmodul3Utvendige lys / Karosserielektro‐
nikkmodul4Infotainmentsystem5Infotainmentsystem / Instrument6Strømuttak / Sigarettenner7Strømuttak8Venstre nærlys / Karosserielek‐
tronikkmodul9Høyre nærlys / Karosserielektro‐
nikkmodul / Kollisjonsputemodul10Dørlåser / Karosserielektronikk‐
modul11Kupévifte12–13–14Feilsøkingskontakt (diagnose‐
kontakt)Nr.Strømkrets15Kollisjonspute16Strømuttak17Klimaanlegg18Logistikk19Karosserielektronikk20Karosserielektronikk21Instrumentpanelgruppe / Tyve‐
rialarmsystem22Tenningsføler23Karosserielektronikk24Karosserielektronikk25–26Strømuttak i bagasjerom (hvis
ikke sikringsboks i bagasjerom)
(kun Sports Tourer)Sikringsboksen i
bagasjerommet
3-dørs og 5-dørs kombi
Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel.
Ta av dekselet.
Sports Tourer Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel.

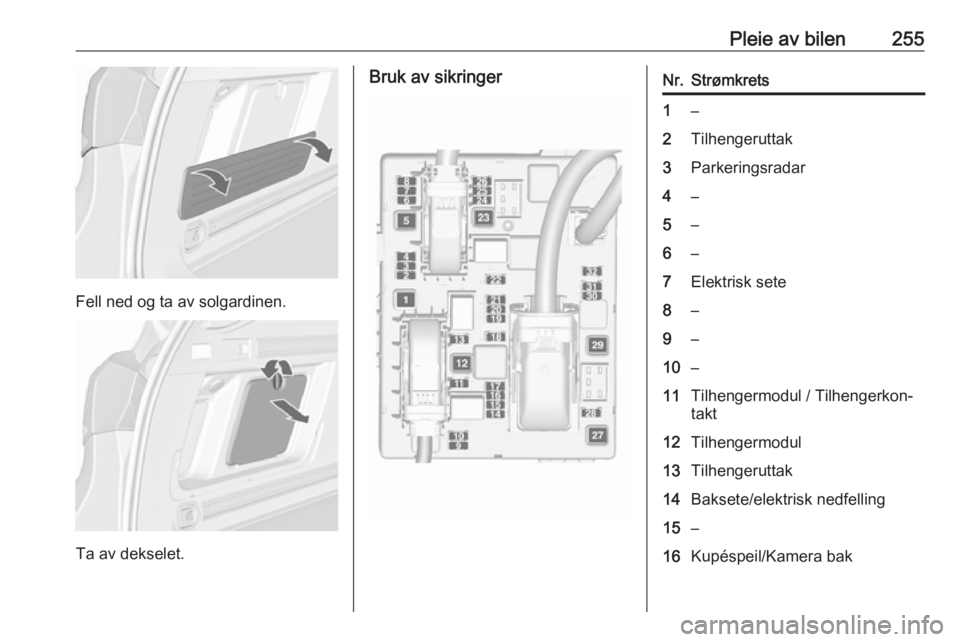

Pleie av bilen255
Fell ned og ta av solgardinen.
Ta av dekselet.
Bruk av sikringerNr.Strømkrets1–2Tilhengeruttak3Parkeringsradar4–5–6–7Elektrisk sete8–9–10–11Tilhengermodul / Tilhengerkon‐
takt12Tilhengermodul13Tilhengeruttak14Baksete/elektrisk nedfelling15–16Kupéspeil/Kamera bak

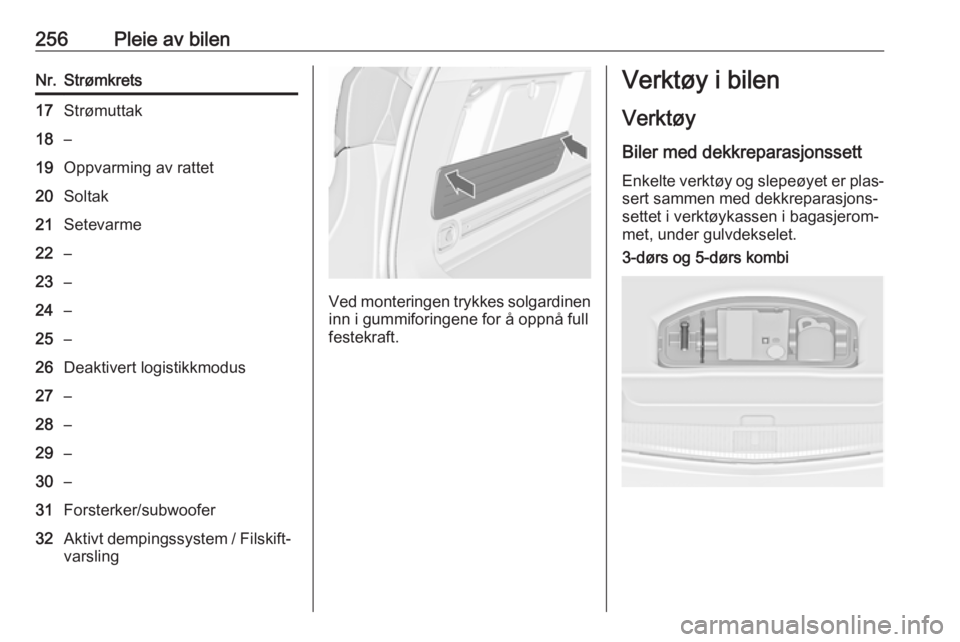

256Pleie av bilenNr.Strømkrets17Strømuttak18–19Oppvarming av rattet20Soltak21Setevarme22–23–24–25–26Deaktivert logistikkmodus27–28–29–30–31Forsterker/subwoofer32Aktivt dempingssystem / Filskift‐
varsling
Ved monteringen trykkes solgardinen
inn i gummiforingene for å oppnå full
festekraft.
Verktøy i bilen
Verktøy
Biler med dekkreparasjonssett
Enkelte verktøy og slepeøyet er plas‐ sert sammen med dekkreparasjons‐
settet i verktøykassen i bagasjerom‐
met, under gulvdekselet.3-dørs og 5-dørs kombi

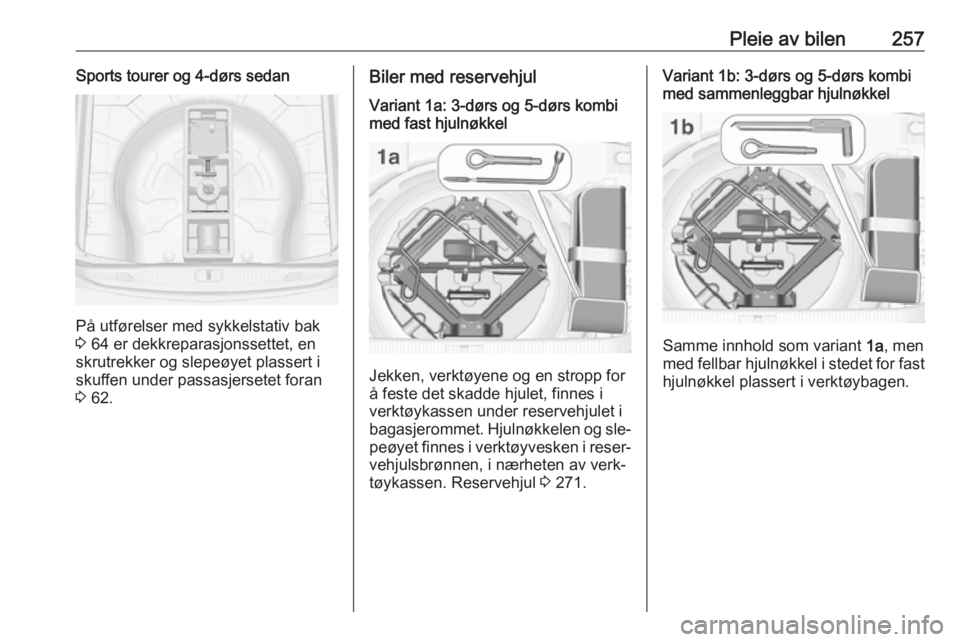

Pleie av bilen257Sports tourer og 4-dørs sedan
På utførelser med sykkelstativ bak
3 64 er dekkreparasjonssettet, en
skrutrekker og slepeøyet plassert i
skuffen under passasjersetet foran
3 62.
Biler med reservehjulVariant 1a: 3-dørs og 5-dørs kombi
med fast hjulnøkkel
Jekken, verktøyene og en stropp for
å feste det skadde hjulet, finnes i
verktøykassen under reservehjulet i
bagasjerommet. Hjulnøkkelen og sle‐
peøyet finnes i verktøyvesken i reser‐ vehjulsbrønnen, i nærheten av verk‐
tøykassen. Reservehjul 3 271.
Variant 1b: 3-dørs og 5-dørs kombi
med sammenleggbar hjulnøkkel
Samme innhold som variant 1a, men
med fellbar hjulnøkkel i stedet for fast
hjulnøkkel plassert i verktøybagen.

258Pleie av bilenVariant 2: Sports Tourer
Jekken, verktøyene og slepeøyet fin‐
nes i verktøykassen, under reserve‐
hjulet i bagasjerommet. Hjulnøkkelen og en forlengelsesbolt til å feste et
skadet hjul (kun biler med nødhjul),
finnes i verktøyvesken som ligger i re‐
servehjulsbrønnen, i nærheten av
verktøykassen. Reservehjul 3 271.
Variant 3: 4-dørs sedan
Jekken og verktøyene finnes i verk‐
tøykassen, under reservehjulet i ba‐
gasjerommet. Hjulnøkkelen, sle‐ peøyet og en forlengelsesbolt til å
feste et skadet hjul (kun biler med nødhjul), finnes i verktøyvesken som
ligger i reservehjulsbrønnen, i nærhe‐ ten av verktøykassen. Reservehjul
3 271.
Hjul og dekk
Dekkenes og felgenes tilstand Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot for‐
tauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal sli‐
tasje.
Vinterdekk Vinterdekk gir sikrere kjøring når tem‐
peraturen er under 7 °C, og bør derfor
brukes på alle hjul.
Fest et hastighetsklistremerke i hen‐
hold til nasjonale forskrifter i førerens synsfelt.5-dørs kombi, 4-dørs sedan, Sports
tourer
Dimensjonen 205/65 R16 er bare eg‐
net som vinterdekk.
Alle motorer unntatt A14XER,
B14XER, B14NEL, B14NET,
B14NET LPG, B16XER:
