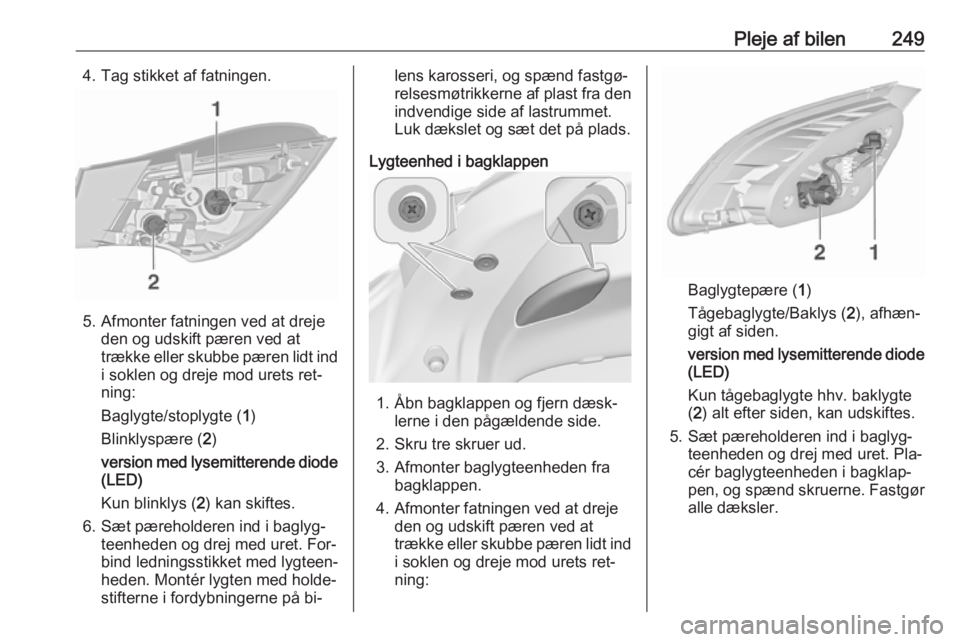

Page 251 of 335

Pleje af bilen2494. Tag stikket af fatningen.
5. Afmonter fatningen ved at drejeden og udskift pæren ved at
trække eller skubbe pæren lidt ind i soklen og dreje mod urets ret‐
ning:
Baglygte/stoplygte ( 1)
Blinklyspære ( 2)
version med lysemitterende diode
(LED)
Kun blinklys ( 2) kan skiftes.
6. Sæt pæreholderen ind i baglyg‐ teenheden og drej med uret. For‐
bind ledningsstikket med lygteen‐
heden. Montér lygten med holde‐
stifterne i fordybningerne på bi‐
lens karosseri, og spænd fastgø‐
relsesmøtrikkerne af plast fra den
indvendige side af lastrummet.
Luk dækslet og sæt det på plads.
Lygteenhed i bagklappen
1. Åbn bagklappen og fjern dæsk‐ lerne i den pågældende side.
2. Skru tre skruer ud.
3. Afmonter baglygteenheden fra bagklappen.
4. Afmonter fatningen ved at dreje den og udskift pæren ved at
trække eller skubbe pæren lidt ind i soklen og dreje mod urets ret‐
ning:
Baglygtepære ( 1)
Tågebaglygte/Baklys ( 2), afhæn‐
gigt af siden.
version med lysemitterende diode
(LED)
Kun tågebaglygte hhv. baklygte
( 2 ) alt efter siden, kan udskiftes.
5. Sæt pæreholderen ind i baglyg‐ teenheden og drej med uret. Pla‐
cér baglygteenheden i bagklap‐
pen, og spænd skruerne. Fastgør
alle dæksler.

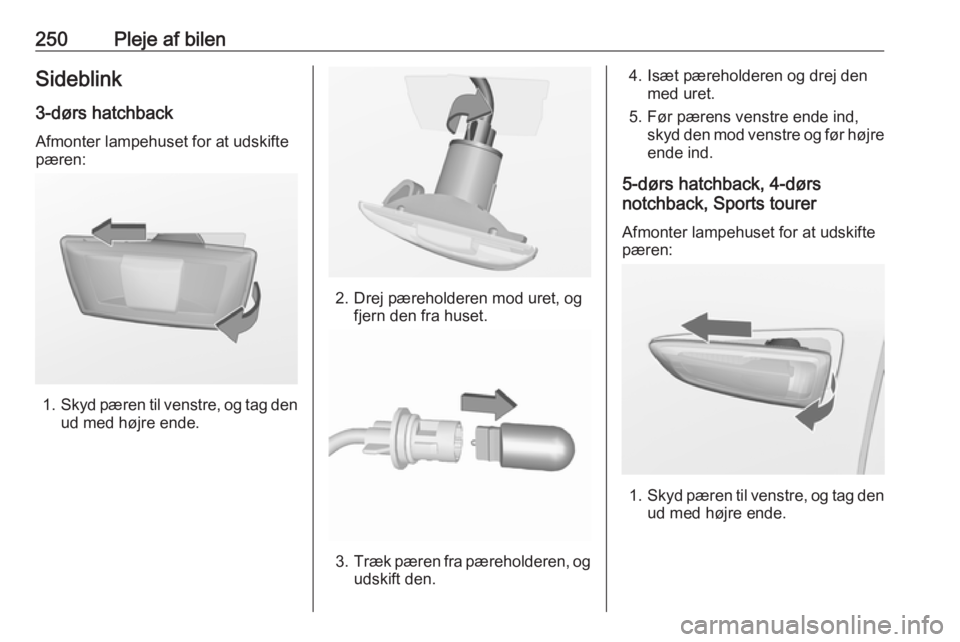

Page 252 of 335
250Pleje af bilenSideblink3-dørs hatchback
Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
5-dørs hatchback, 4-dørs
notchback, Sports tourer
Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.

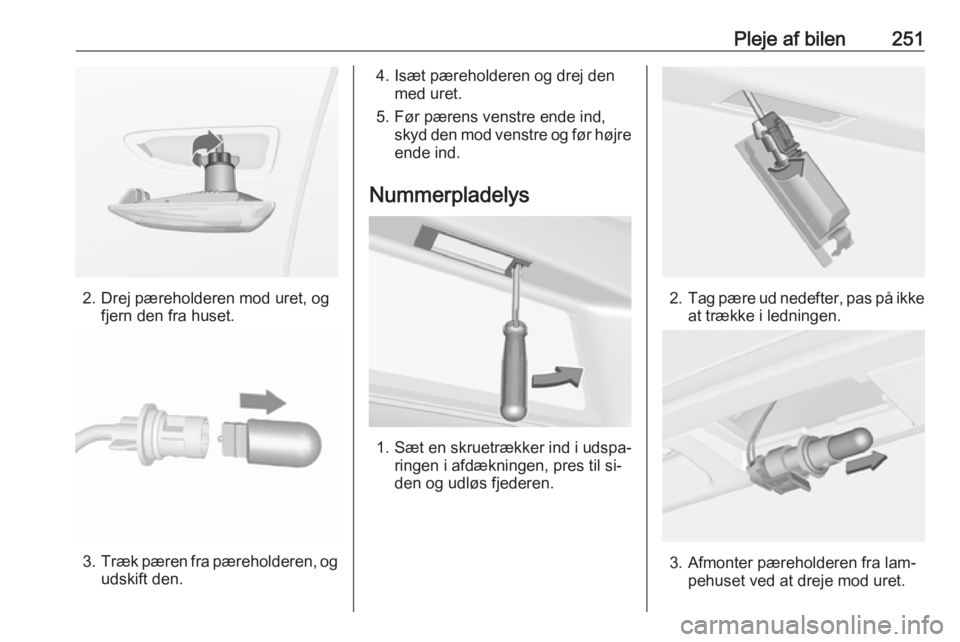

Page 253 of 335
Pleje af bilen251
2. Drej pæreholderen mod uret, ogfjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til si‐
den og udløs fjederen.
2. Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lam‐ pehuset ved at dreje mod uret.

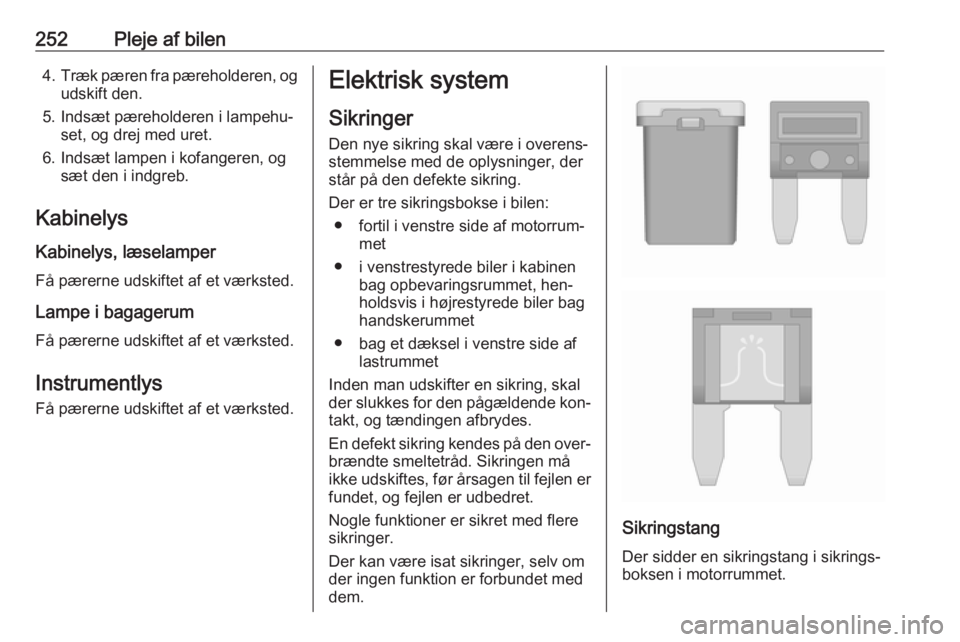

Page 254 of 335

252Pleje af bilen4.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i bagagerumFå pærerne udskiftet af et værksted.
Instrumentlys Få pærerne udskiftet af et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ● fortil i venstre side af motorrum‐ met
● i venstrestyrede biler i kabinen bag opbevaringsrummet, hen‐
holdsvis i højrestyrede biler bag handskerummet
● bag et dæksel i venstre side af lastrummet
Inden man udskifter en sikring, skal der slukkes for den pågældende kon‐ takt, og tændingen afbrydes.
En defekt sikring kendes på den over‐
brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐
boksen i motorrummet.

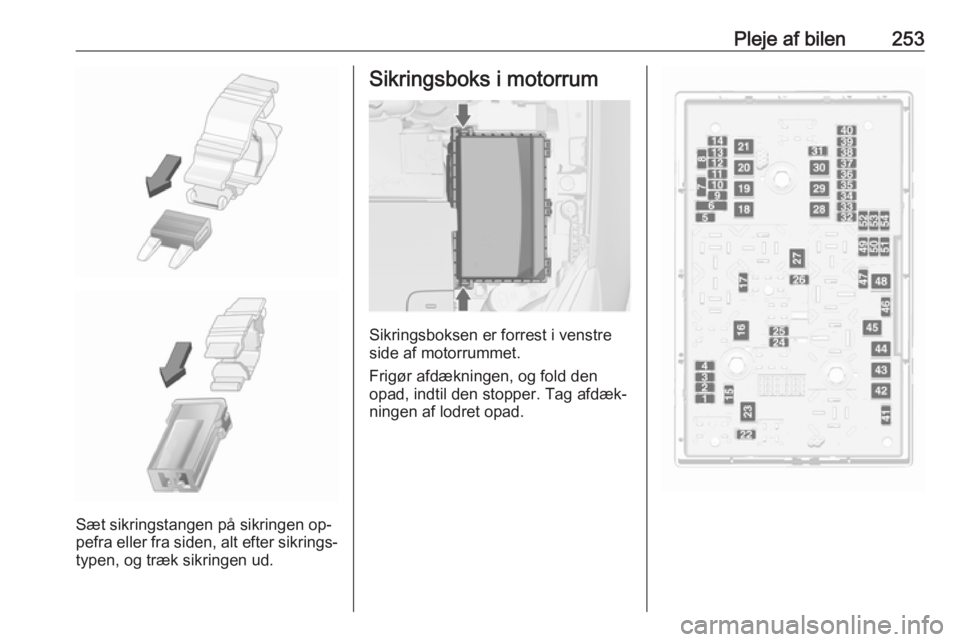

Page 255 of 335
Pleje af bilen253
Sæt sikringstangen på sikringen op‐
pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.
Page 256 of 335

254Pleje af bilenNr.Strømkreds1Motorstyreenhed2Lambdasonde3Brændstofindsprøjtning/
tændingssystem4Brændstofindsprøjtning/
tændingssystem5–6Spejlvarme/Tyverialarm7Blæserstyring/motorsty‐
reenhed/gearkasse-styreenhed8Lambdasonde/motorkøling9Bagrudesensor10Bilbatterisensor11Oplåsning af bagagerum12Adaptive forlygter/automatisk
tilkobling af nærlys13ABS14Bagrudevisker15MotorstyreenhedNr.Strømkreds16Starter17Gearkassestyreenhed18El-bagrude19El-betjente ruder, foran20El-betjente ruder, bag21Elektrisk central bag22Venstre fjernlys (halogen)23Forlygtevaskere24Højre nærlys (Xenon)25Venstre nærlys (Xenon)26Tågeforlygter27Dieselolieopvarmning28Start stop-system29Elektrisk parkeringsbremse30ABS31Adaptiv cruise control32AirbagNr.Strømkreds33Adaptive forlygter/automatisk
tilkobling af nærlys34Recirkulation af udstødningsgas35Sidespejl/regnsensor36Klimastyring37Magnetventil til beholders venti‐ lationsåbning38Vacuumpumpe39Central styreenhed40Forrudesprinkler/bagrude‐
sprinklersystem41Højre fjernlys (halogen)42Køleventilator43Vinduesvisker44Vinduesvisker45Køleventilator46–47Horn
Page 257 of 335
Pleje af bilen255Nr.Strømkreds48Køleventilator49Brændstofpumpe50Forlygteindstilling/adaptive
forlygter51Luftspjæld52Ekstra varmeapparat/diesel‐
motor53Gearkasse-styreenhed/motor‐
styreenhed54Vakuumpumpe/instrumentpa‐
nelgruppe/varme og ventilation/
airconditionsystem
Når de defekte sikringer er skiftet, luk‐ kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i in‐
strumentpanelet.
Åbn rummet, og pres det til venstre for
at låse det op. Klap rummet ned, og fjern det.
I højrestyrede biler sidder sikrings‐boksen bag et dæksel i handskerum‐
met. Åbn handskerummet, åbn så
dækslet, og klap det ned.
Page 258 of 335
256Pleje af bilenNr.Strømkreds1Displays2Udvendige lygter/karrosseri-
styreenhed3Udvendige lygter/karrosseri-
styreenhed4Infotainment-system5Infotainment-system/instrument6Stikdåse/lighter7Stikdåse8Venstre nærlys/karrosseri-
styreenhed9Højre nærlys/karrosseri-
styreenhed/airbag-modul10Dørlåse/karrosseri-styreenhed11Kabineblæser12–13–14Diagnosestik15AirbagNr.Strømkreds16Stikdåse17Airconditionsystem18Logistik19Karrosseristyreenhed20Karrosseristyreenhed21Instrumentpanelgruppe/tyveri‐
alarm22Tændingssensor23Karrosseristyreenhed24Karrosseristyreenhed25–26Stikkontakt lastrum (hvis der
ikke er sikringsboks i lastrum)
(kun Sports tourer)
Sikringsboks i lastrum
3-dørs hatchback, 5-dørs
hatchback
Sikringsboksen sidder i venstre side
af bagagerummet bag et dæksel.
Tag dækslet af.
Sports tourer Sikringsboksen sidder i venstre side
af bagagerummet bag et dæksel.

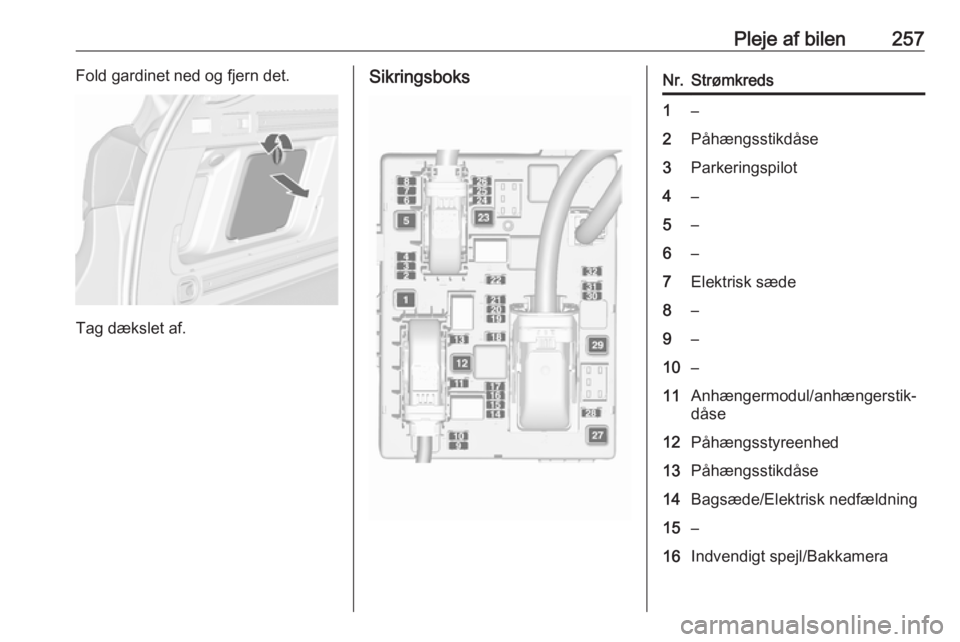

Page 259 of 335
Pleje af bilen257Fold gardinet ned og fjern det.
Tag dækslet af.
SikringsboksNr.Strømkreds1–2Påhængsstikdåse3Parkeringspilot4–5–6–7Elektrisk sæde8–9–10–11Anhængermodul/anhængerstik‐dåse12Påhængsstyreenhed13Påhængsstikdåse14Bagsæde/Elektrisk nedfældning15–16Indvendigt spejl/Bakkamera

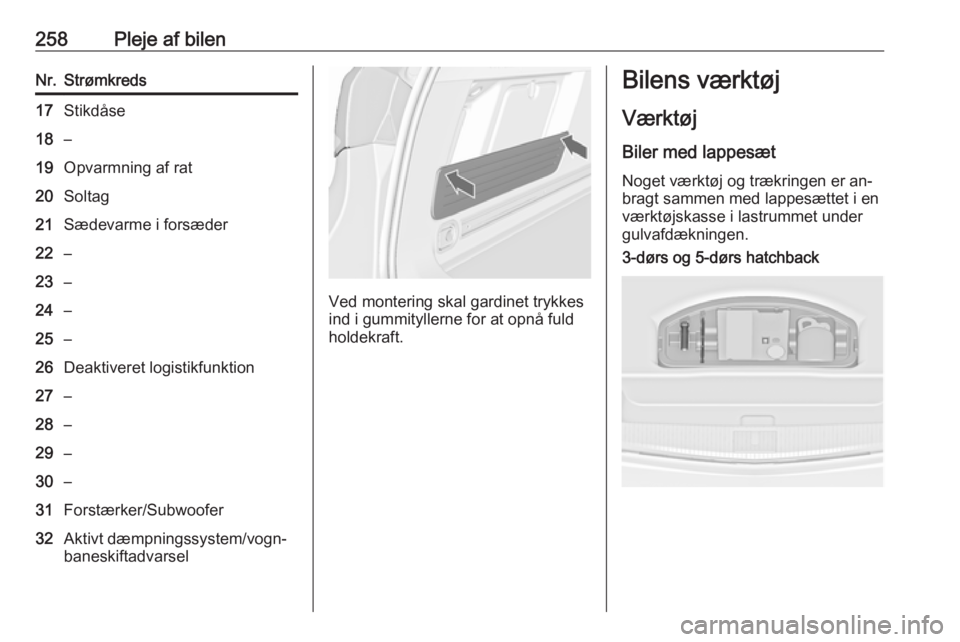

Page 260 of 335
258Pleje af bilenNr.Strømkreds17Stikdåse18–19Opvarmning af rat20Soltag21Sædevarme i forsæder22–23–24–25–26Deaktiveret logistikfunktion27–28–29–30–31Forstærker/Subwoofer32Aktivt dæmpningssystem/vogn‐
baneskiftadvarsel
Ved montering skal gardinet trykkes
ind i gummityllerne for at opnå fuld
holdekraft.
Bilens værktøj
Værktøj
Biler med lappesæt Noget værktøj og trækringen er an‐
bragt sammen med lappesættet i en
værktøjskasse i lastrummet under
gulvafdækningen.3-dørs og 5-dørs hatchback
