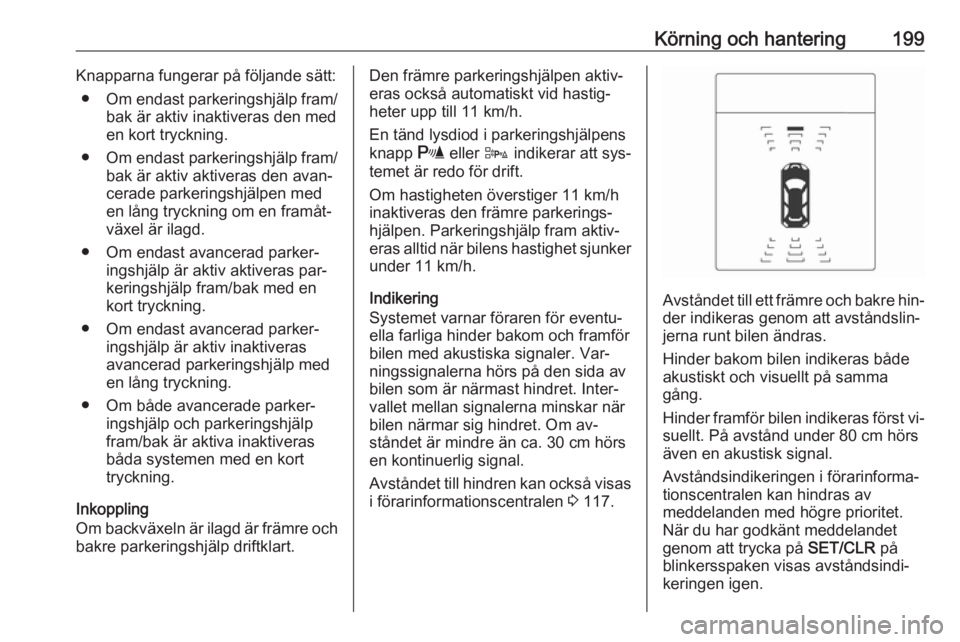

Körning och hantering199Knapparna fungerar på följande sätt:● Om endast parkeringshjälp fram/
bak är aktiv inaktiveras den med
en kort tryckning.
● Om endast parkeringshjälp fram/
bak är aktiv aktiveras den avan‐ cerade parkeringshjälpen med
en lång tryckning om en framåt‐
växel är ilagd.
● Om endast avancerad parker‐ ingshjälp är aktiv aktiveras par‐
keringshjälp fram/bak med en
kort tryckning.
● Om endast avancerad parker‐ ingshjälp är aktiv inaktiveras
avancerad parkeringshjälp med
en lång tryckning.
● Om både avancerade parker‐ ingshjälp och parkeringshjälp
fram/bak är aktiva inaktiveras
båda systemen med en kort
tryckning.
Inkoppling
Om backväxeln är ilagd är främre och
bakre parkeringshjälp driftklart.Den främre parkeringshjälpen aktiv‐
eras också automatiskt vid hastig‐
heter upp till 11 km/h.
En tänd lysdiod i parkeringshjälpens
knapp r eller D indikerar att sys‐
temet är redo för drift.
Om hastigheten överstiger 11 km/h
inaktiveras den främre parkerings‐
hjälpen. Parkeringshjälp fram aktiv‐
eras alltid när bilens hastighet sjunker under 11 km/h.
Indikering
Systemet varnar föraren för eventu‐
ella farliga hinder bakom och framför
bilen med akustiska signaler. Var‐
ningssignalerna hörs på den sida av
bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om av‐
ståndet är mindre än ca. 30 cm hörs en kontinuerlig signal.
Avståndet till hindren kan också visas i förarinformationscentralen 3 117.
Avståndet till ett främre och bakre hin‐
der indikeras genom att avståndslin‐
jerna runt bilen ändras.
Hinder bakom bilen indikeras både
akustiskt och visuellt på samma
gång.
Hinder framför bilen indikeras först vi‐ suellt. På avstånd under 80 cm hörsäven en akustisk signal.
Avståndsindikeringen i förarinforma‐
tionscentralen kan hindras av
meddelanden med högre prioritet.
När du har godkänt meddelandet
genom att trycka på SET/CLR på
blinkersspaken visas avståndsindi‐
keringen igen.

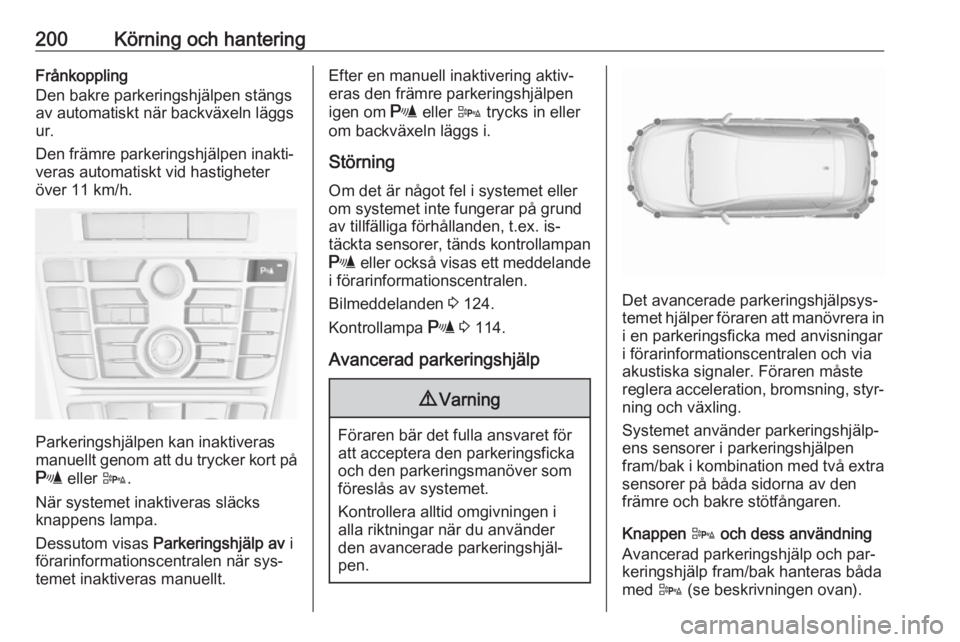

200Körning och hanteringFrånkoppling
Den bakre parkeringshjälpen stängs
av automatiskt när backväxeln läggs
ur.
Den främre parkeringshjälpen inakti‐
veras automatiskt vid hastigheter
över 11 km/h.
Parkeringshjälpen kan inaktiveras
manuellt genom att du trycker kort på
r eller D.
När systemet inaktiveras släcks knappens lampa.
Dessutom visas Parkeringshjälp av i
förarinformationscentralen när sys‐
temet inaktiveras manuellt.
Efter en manuell inaktivering aktiv‐
eras den främre parkeringshjälpen
igen om r eller D trycks in eller
om backväxeln läggs i.
Störning Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden, t.ex. is‐
täckta sensorer, tänds kontrollampan
r eller också visas ett meddelande
i förarinformationscentralen.
Bilmeddelanden 3 124.
Kontrollampa r 3 114.
Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Det avancerade parkeringshjälpsys‐ temet hjälper föraren att manövrera in i en parkeringsficka med anvisningar
i förarinformationscentralen och via
akustiska signaler. Föraren måste
reglera acceleration, bromsning, styr‐
ning och växling.
Systemet använder parkeringshjälp‐
ens sensorer i parkeringshjälpen
fram/bak i kombination med två extra sensorer på båda sidorna av den
främre och bakre stötfångaren.
Knappen D och dess användning
Avancerad parkeringshjälp och par‐
keringshjälp fram/bak hanteras båda
med D (se beskrivningen ovan).

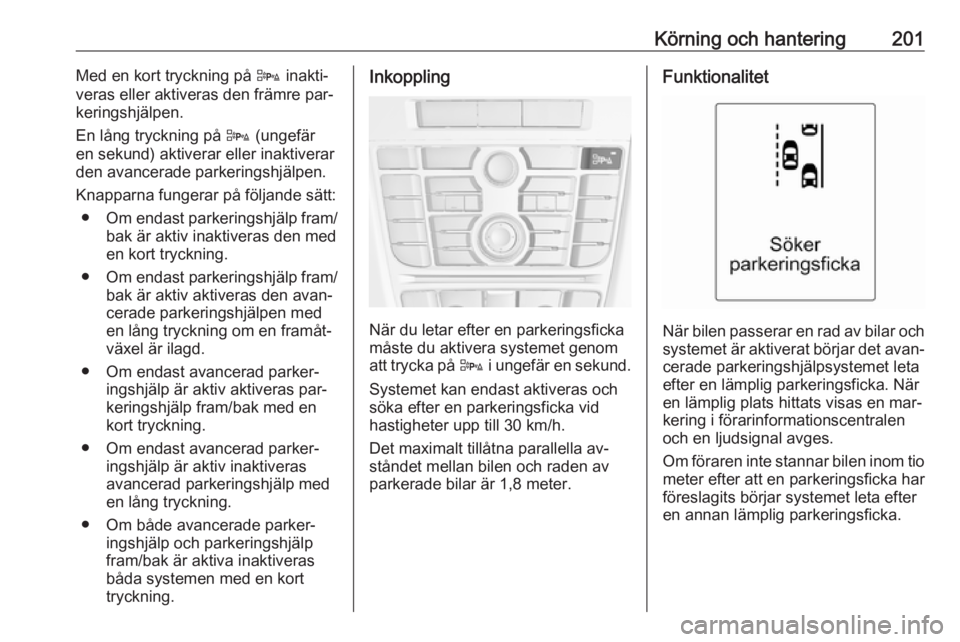

Körning och hantering201Med en kort tryckning på D inakti‐
veras eller aktiveras den främre par‐
keringshjälpen.
En lång tryckning på D (ungefär
en sekund) aktiverar eller inaktiverar
den avancerade parkeringshjälpen.
Knapparna fungerar på följande sätt: ● Om endast parkeringshjälp fram/
bak är aktiv inaktiveras den med
en kort tryckning.
● Om endast parkeringshjälp fram/
bak är aktiv aktiveras den avan‐ cerade parkeringshjälpen med
en lång tryckning om en framåt‐
växel är ilagd.
● Om endast avancerad parker‐ ingshjälp är aktiv aktiveras par‐
keringshjälp fram/bak med en
kort tryckning.
● Om endast avancerad parker‐ ingshjälp är aktiv inaktiveras
avancerad parkeringshjälp med
en lång tryckning.
● Om både avancerade parker‐ ingshjälp och parkeringshjälp
fram/bak är aktiva inaktiveras
båda systemen med en kort
tryckning.Inkoppling
När du letar efter en parkeringsficka
måste du aktivera systemet genom
att trycka på D i ungefär en sekund.
Systemet kan endast aktiveras och
söka efter en parkeringsficka vid
hastigheter upp till 30 km/h.
Det maximalt tillåtna parallella av‐
ståndet mellan bilen och raden av
parkerade bilar är 1,8 meter.
Funktionalitet
När bilen passerar en rad av bilar och
systemet är aktiverat börjar det avan‐ cerade parkeringshjälpsystemet leta
efter en lämplig parkeringsficka. När
en lämplig plats hittats visas en mar‐
kering i förarinformationscentralen och en ljudsignal avges.
Om föraren inte stannar bilen inom tio meter efter att en parkeringsficka har
föreslagits börjar systemet leta efter
en annan lämplig parkeringsficka.

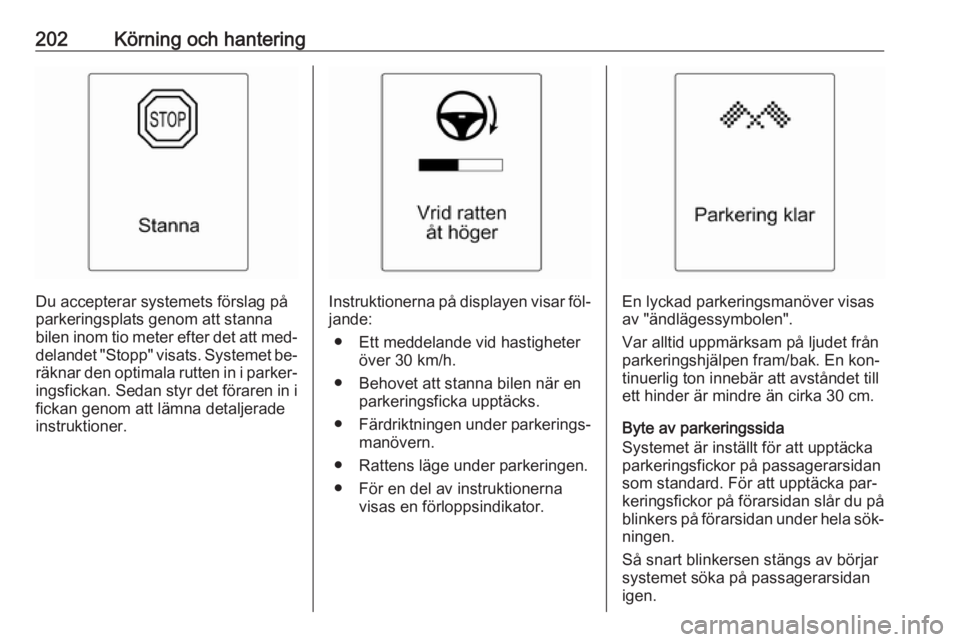

202Körning och hantering
Du accepterar systemets förslag på
parkeringsplats genom att stanna
bilen inom tio meter efter det att med‐ delandet "Stopp" visats. Systemet be‐räknar den optimala rutten in i parker‐
ingsfickan. Sedan styr det föraren in i fickan genom att lämna detaljerade
instruktioner.Instruktionerna på displayen visar föl‐
jande:
● Ett meddelande vid hastigheter över 30 km/h.
● Behovet att stanna bilen när en parkeringsficka upptäcks.
● Färdriktningen under parkerings‐
manövern.
● Rattens läge under parkeringen.
● För en del av instruktionerna visas en förloppsindikator.En lyckad parkeringsmanöver visas
av "ändlägessymbolen".
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En kon‐
tinuerlig ton innebär att avståndet till
ett hinder är mindre än cirka 30 cm.
Byte av parkeringssida
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan
som standard. För att upptäcka par‐
keringsfickor på förarsidan slår du på
blinkers på förarsidan under hela sök‐
ningen.
Så snart blinkersen stängs av börjar
systemet söka på passagerarsidan igen.

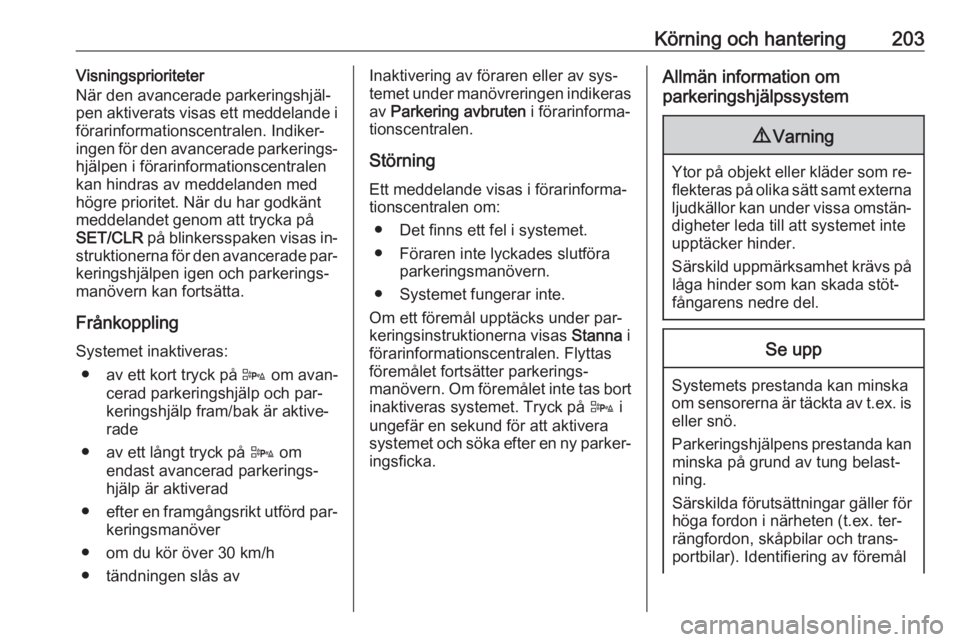

Körning och hantering203Visningsprioriteter
När den avancerade parkeringshjäl‐
pen aktiverats visas ett meddelande i
förarinformationscentralen. Indiker‐
ingen för den avancerade parkerings‐ hjälpen i förarinformationscentralen
kan hindras av meddelanden med
högre prioritet. När du har godkänt
meddelandet genom att trycka på
SET/CLR på blinkersspaken visas in‐
struktionerna för den avancerade par‐
keringshjälpen igen och parkerings‐
manövern kan fortsätta.
Frånkoppling Systemet inaktiveras: ● av ett kort tryck på D om avan‐
cerad parkeringshjälp och par‐
keringshjälp fram/bak är aktive‐
rade
● av ett långt tryck på D om
endast avancerad parkerings‐ hjälp är aktiverad
● efter en framgångsrikt utförd par‐
keringsmanöver
● om du kör över 30 km/h
● tändningen slås avInaktivering av föraren eller av sys‐
temet under manövreringen indikeras
av Parkering avbruten i förarinforma‐
tionscentralen.
Störning
Ett meddelande visas i förarinforma‐
tionscentralen om:
● Det finns ett fel i systemet.
● Föraren inte lyckades slutföra parkeringsmanövern.
● Systemet fungerar inte.
Om ett föremål upptäcks under par‐
keringsinstruktionerna visas Stanna i
förarinformationscentralen. Flyttas föremålet fortsätter parkerings‐
manövern. Om föremålet inte tas bort
inaktiveras systemet. Tryck på D i
ungefär en sekund för att aktivera
systemet och söka efter en ny parker‐ ingsficka.Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex. ter‐
rängfordon, skåpbilar och trans‐
portbilar). Identifiering av föremål

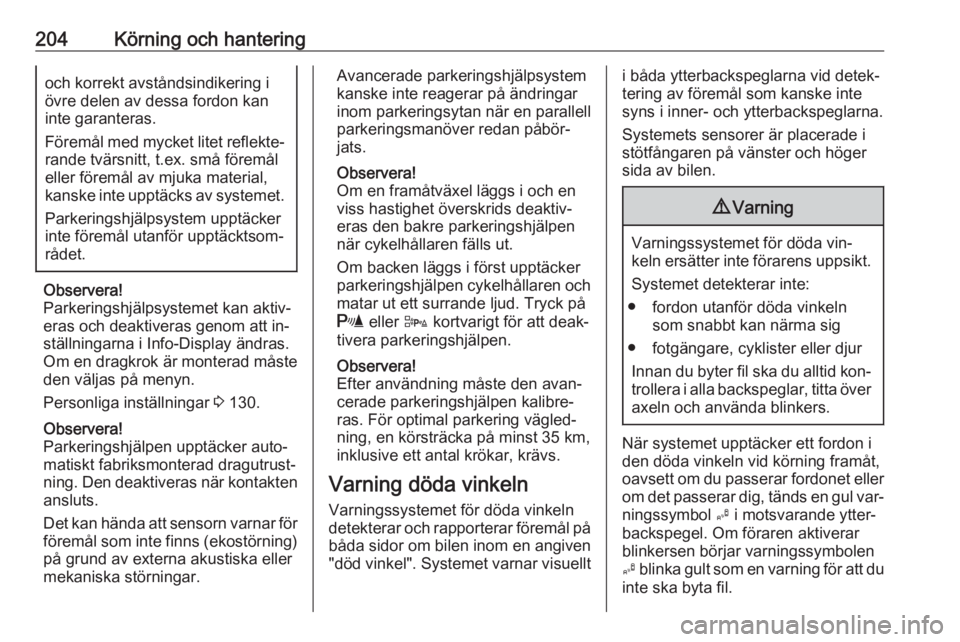

204Körning och hanteringoch korrekt avståndsindikering i
övre delen av dessa fordon kan
inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Parkeringshjälpsystemet kan aktiv‐ eras och deaktiveras genom att in‐
ställningarna i Info-Display ändras.
Om en dragkrok är monterad måste
den väljas på menyn.
Personliga inställningar 3 130.
Observera!
Parkeringshjälpen upptäcker auto‐ matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Det kan hända att sensorn varnar för
föremål som inte finns (ekostörning) på grund av externa akustiska eller
mekaniska störningar.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
inom parkeringsytan när en parallell
parkeringsmanöver redan påbör‐
jats.
Observera!
Om en framåtväxel läggs i och en
viss hastighet överskrids deaktiv‐
eras den bakre parkeringshjälpen
när cykelhållaren fälls ut.
Om backen läggs i först upptäcker
parkeringshjälpen cykelhållaren och
matar ut ett surrande ljud. Tryck på
r eller D kortvarigt för att deak‐
tivera parkeringshjälpen.
Observera!
Efter användning måste den avan‐ cerade parkeringshjälpen kalibre‐
ras. För optimal parkering vägled‐
ning, en körsträcka på minst 35 km,
inklusive ett antal krökar, krävs.
Varning döda vinkeln Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellti båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
Systemets sensorer är placerade i
stötfångaren på vänster och höger
sida av bilen.9 Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid kon‐trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar fordonet eller
om det passerar dig, tänds en gul var‐ ningssymbol B i motsvarande ytter‐
backspegel. Om föraren aktiverar
blinkersen börjar varningssymbolen
B blinka gult som en varning för att du
inte ska byta fil.

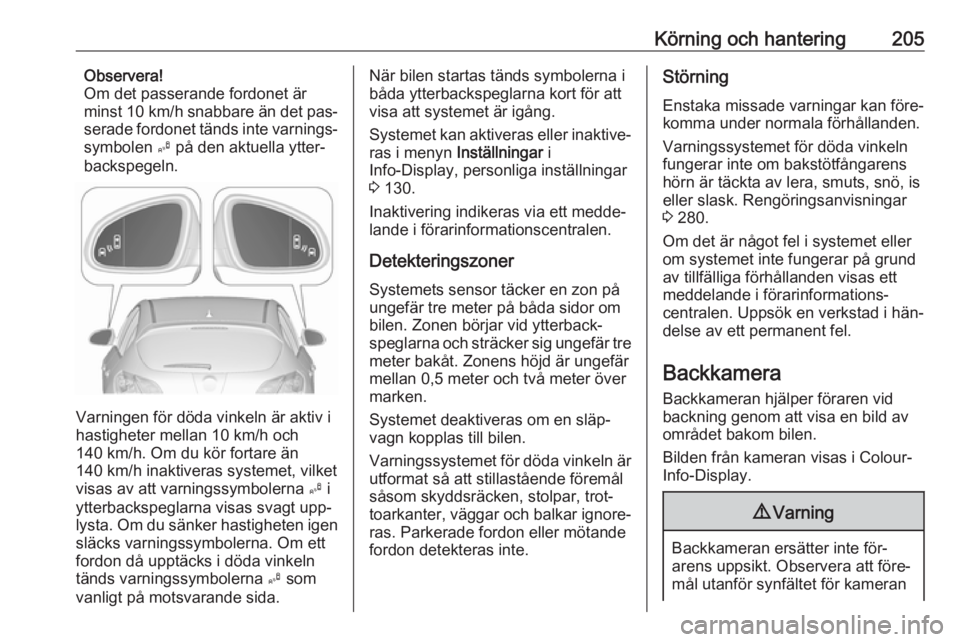

Körning och hantering205Observera!
Om det passerande fordonet är
minst 10 km/h snabbare än det pas‐
serade fordonet tänds inte varnings‐ symbolen B på den aktuella ytter‐
backspegeln.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt upp‐ lysta. Om du sänker hastigheten igen
släcks varningssymbolerna. Om ett
fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att
visa att systemet är igång.
Systemet kan aktiveras eller inaktive‐ ras i menyn Inställningar i
Info-Display, personliga inställningar 3 130.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
Detekteringszoner
Systemets sensor täcker en zon på
ungefär tre meter på båda sidor om
bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär tre meter bakåt. Zonens höjd är ungefär
mellan 0,5 meter och två meter över
marken.
Systemet deaktiveras om en släp‐
vagn kopplas till bilen.
Varningssystemet för döda vinkeln är
utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐
toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.Störning
Enstaka missade varningar kan före‐
komma under normala förhållanden.
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is
eller slask. Rengöringsanvisningar
3 280.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad i hän‐
delse av ett permanent fel.
Backkamera
Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte för‐
arens uppsikt. Observera att före‐
mål utanför synfältet för kameran

206Körning och hanteringoch den avancerade parkerings‐
hjälpens sensorer, t.ex. nedanför
stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐ lera alltid området bakom och runt
fordonet innan du backar.

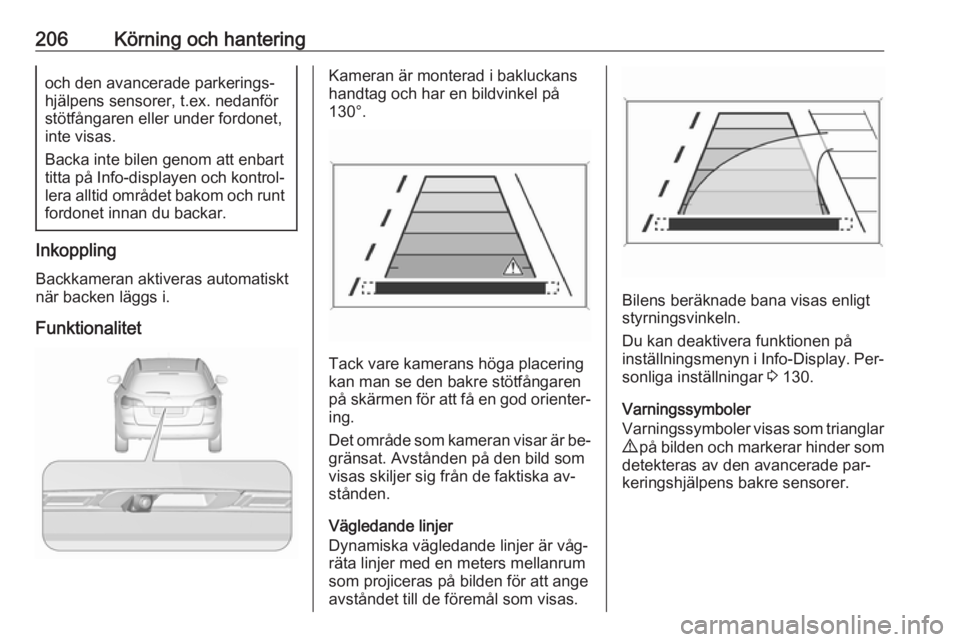

Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i bakluckans
handtag och har en bildvinkel på
130°.
Tack vare kamerans höga placering
kan man se den bakre stötfångaren
på skärmen för att få en god orienter‐ ing.
Det område som kameran visar är be‐
gränsat. Avstånden på den bild som
visas skiljer sig från de faktiska av‐
stånden.
Vägledande linjer
Dynamiska vägledande linjer är våg‐
räta linjer med en meters mellanrum
som projiceras på bilden för att ange
avståndet till de föremål som visas.
Bilens beräknade bana visas enligt
styrningsvinkeln.
Du kan deaktivera funktionen på
inställningsmenyn i Info-Display. Per‐
sonliga inställningar 3 130.
Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av den avancerade par‐ keringshjälpens bakre sensorer.

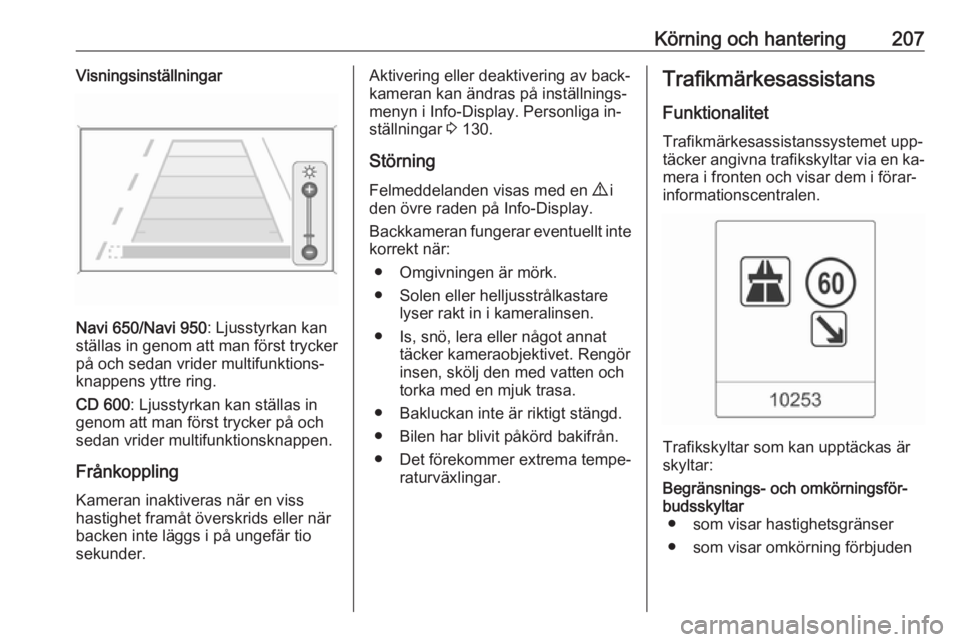

Körning och hantering207Visningsinställningar
Navi 650/Navi 950: Ljusstyrkan kan
ställas in genom att man först trycker
på och sedan vrider multifunktions‐
knappens yttre ring.
CD 600 : Ljusstyrkan kan ställas in
genom att man först trycker på och
sedan vrider multifunktionsknappen.
Frånkoppling
Kameran inaktiveras när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär tio
sekunder.
Aktivering eller deaktivering av back‐
kameran kan ändras på inställnings‐
menyn i Info-Display. Personliga in‐
ställningar 3 130.
Störning Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
● Omgivningen är mörk.
● Solen eller helljusstrålkastare lyser rakt in i kameralinsen.
● Is, snö, lera eller något annat täcker kameraobjektivet. Rengör
insen, skölj den med vatten och
torka med en mjuk trasa.
● Bakluckan inte är riktigt stängd.
● Bilen har blivit påkörd bakifrån.
● Det förekommer extrema tempe‐ raturväxlingar.Trafikmärkesassistans
Funktionalitet
Trafikmärkesassistanssystemet upp‐
täcker angivna trafikskyltar via en ka‐
mera i fronten och visar dem i förar‐
informationscentralen.
Trafikskyltar som kan upptäckas är
skyltar:
Begränsnings- och omkörningsför‐
budsskyltar ● som visar hastighetsgränser
● som visar omkörning förbjuden

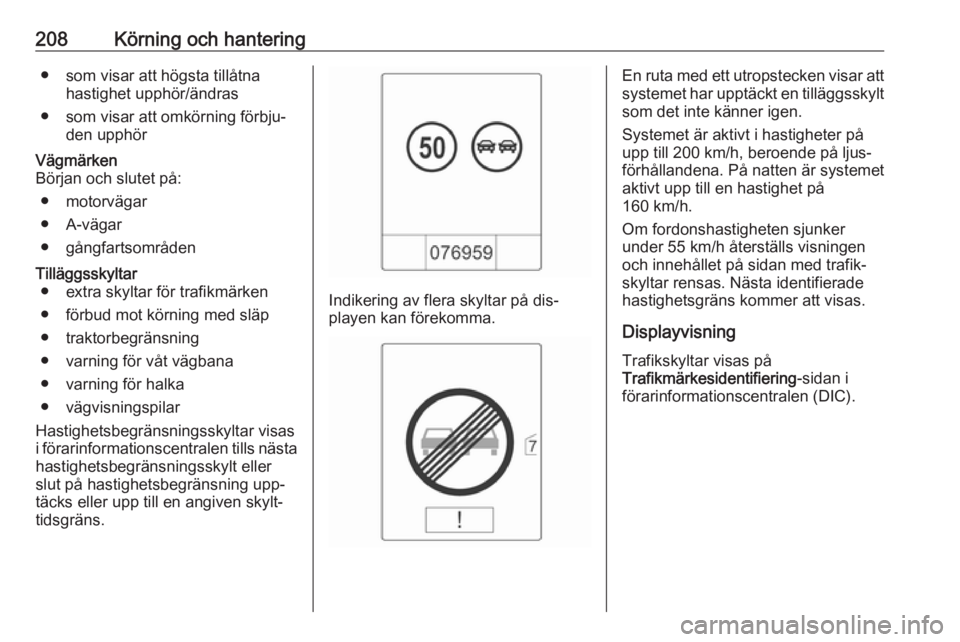

208Körning och hantering● som visar att högsta tillåtnahastighet upphör/ändras
● som visar att omkörning förbju‐ den upphörVägmärken
Början och slutet på:
● motorvägar
● A-vägar
● gångfartsområdenTilläggsskyltar ● extra skyltar för trafikmärken
● förbud mot körning med släp
● traktorbegränsning
● varning för våt vägbana
● varning för halka
● vägvisningspilar
Hastighetsbegränsningsskyltar visas
i förarinformationscentralen tills nästa
hastighetsbegränsningsskylt eller
slut på hastighetsbegränsning upp‐
täcks eller upp till en angiven skylt‐
tidsgräns.
Indikering av flera skyltar på dis‐
playen kan förekomma.
En ruta med ett utropstecken visar att
systemet har upptäckt en tilläggsskylt
som det inte känner igen.
Systemet är aktivt i hastigheter på
upp till 200 km/h, beroende på ljus‐
förhållandena. På natten är systemet
aktivt upp till en hastighet på
160 km/h.
Om fordonshastigheten sjunker
under 55 km/h återställs visningen
och innehållet på sidan med trafik‐
skyltar rensas. Nästa identifierade
hastighetsgräns kommer att visas.
Displayvisning Trafikskyltar visas på
Trafikmärkesidentifiering -sidan i
förarinformationscentralen (DIC).
