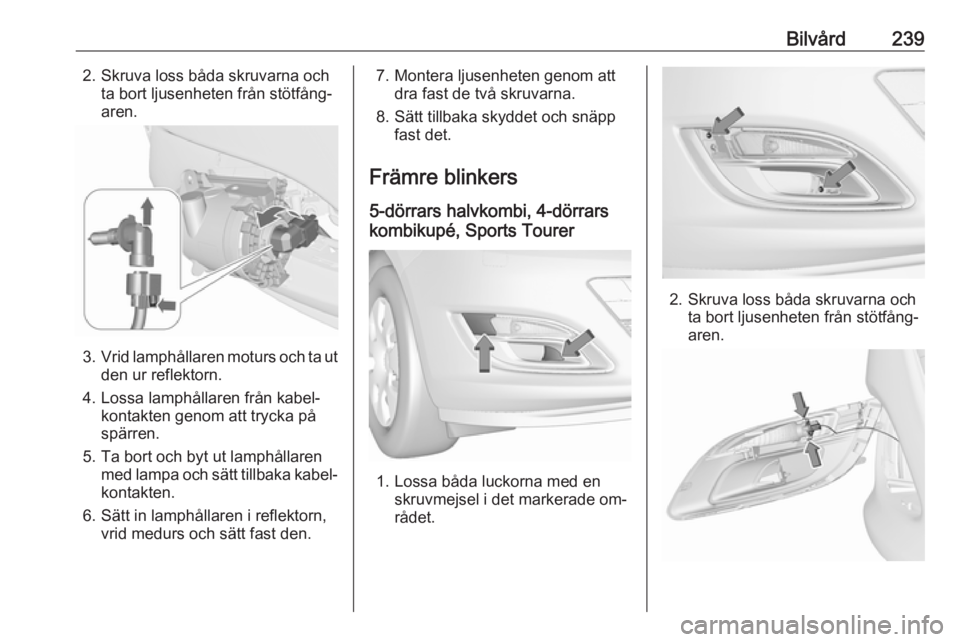

Bilvård2392. Skruva loss båda skruvarna ochta bort ljusenheten från stötfång‐
aren.
3. Vrid lamphållaren moturs och ta ut
den ur reflektorn.
4. Lossa lamphållaren från kabel‐ kontakten genom att trycka på
spärren.
5. Ta bort och byt ut lamphållaren med lampa och sätt tillbaka kabel‐kontakten.
6. Sätt in lamphållaren i reflektorn, vrid medurs och sätt fast den.
7. Montera ljusenheten genom attdra fast de två skruvarna.
8. Sätt tillbaka skyddet och snäpp fast det.
Främre blinkers
5-dörrars halvkombi, 4-dörrars
kombikupé, Sports Tourer
1. Lossa båda luckorna med en skruvmejsel i det markerade om‐
rådet.
2. Skruva loss båda skruvarna och ta bort ljusenheten från stötfång‐
aren.

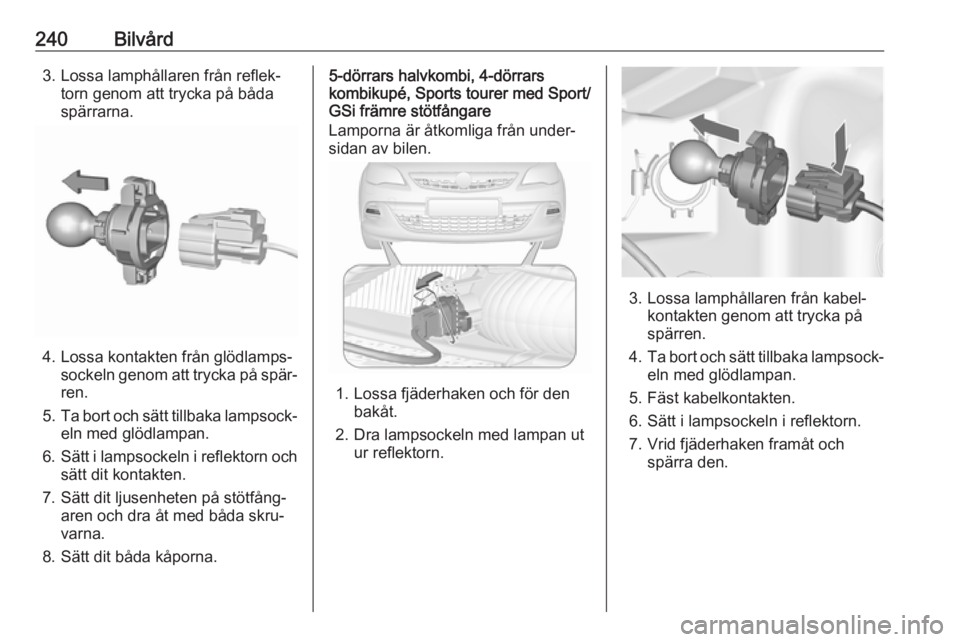

240Bilvård3. Lossa lamphållaren från reflek‐torn genom att trycka på båda
spärrarna.
4. Lossa kontakten från glödlamps‐ sockeln genom att trycka på spär‐ren.
5. Ta bort och sätt tillbaka lampsock‐
eln med glödlampan.
6. Sätt i lampsockeln i reflektorn och
sätt dit kontakten.
7. Sätt dit ljusenheten på stötfång‐ aren och dra åt med båda skru‐
varna.
8. Sätt dit båda kåporna.
5-dörrars halvkombi, 4-dörrars
kombikupé, Sports tourer med Sport/
GSi främre stötfångare
Lamporna är åtkomliga från under‐
sidan av bilen.
1. Lossa fjäderhaken och för den bakåt.
2. Dra lampsockeln med lampan ut ur reflektorn.
3. Lossa lamphållaren från kabel‐kontakten genom att trycka på
spärren.
4. Ta bort och sätt tillbaka lampsock‐
eln med glödlampan.
5. Fäst kabelkontakten.
6. Sätt i lampsockeln i reflektorn.
7. Vrid fjäderhaken framåt och spärra den.

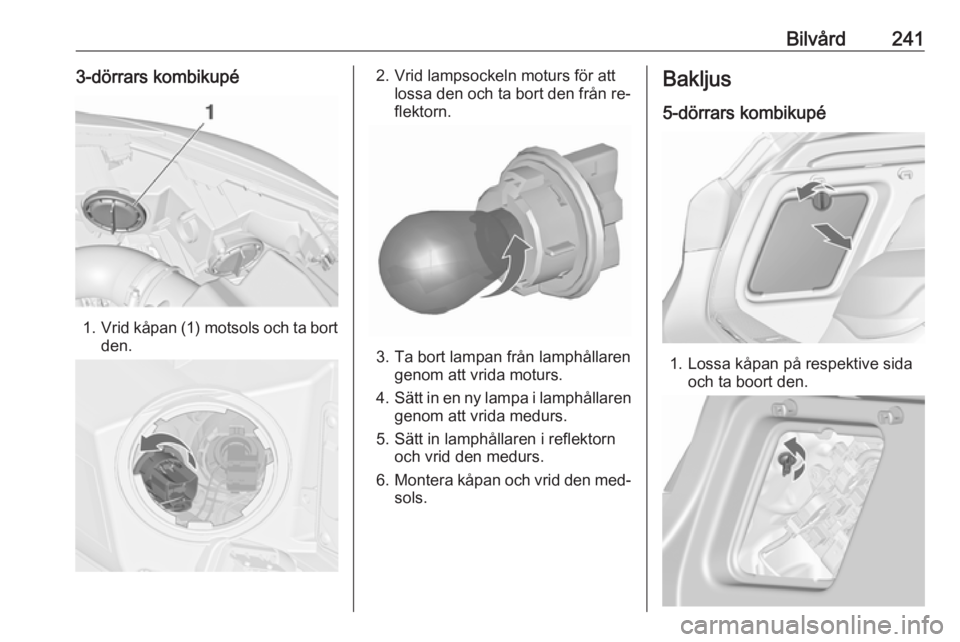

Bilvård2413-dörrars kombikupé
1.Vrid kåpan (1) motsols och ta bort
den.
2. Vrid lampsockeln moturs för att lossa den och ta bort den från re‐flektorn.
3. Ta bort lampan från lamphållaren genom att vrida moturs.
4. Sätt in en ny lampa i lamphållaren
genom att vrida medurs.
5. Sätt in lamphållaren i reflektorn och vrid den medurs.
6. Montera kåpan och vrid den med‐
sols.
Bakljus
5-dörrars kombikupé
1. Lossa kåpan på respektive sida och ta boort den.

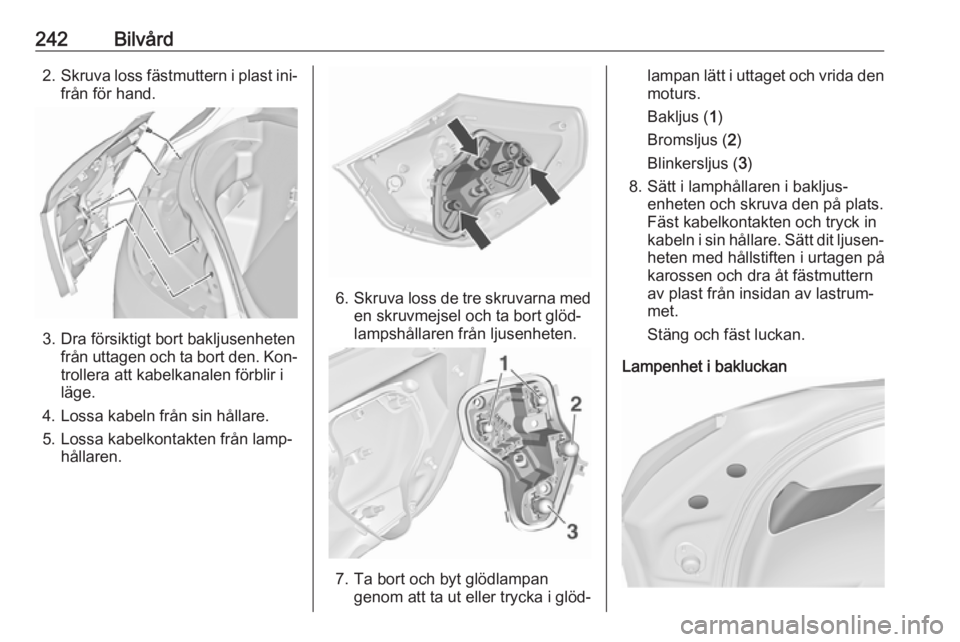

242Bilvård2.Skruva loss fästmuttern i plast ini‐
från för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den. Kon‐
trollera att kabelkanalen förblir i
läge.
4. Lossa kabeln från sin hållare. 5. Lossa kabelkontakten från lamp‐ hållaren.
6.Skruva loss de tre skruvarna med
en skruvmejsel och ta bort glöd‐
lampshållaren från ljusenheten.
7. Ta bort och byt glödlampan genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs.
Bakljus ( 1)
Bromsljus ( 2)
Blinkersljus ( 3)
8. Sätt i lamphållaren i bakljus‐ enheten och skruva den på plats.
Fäst kabelkontakten och tryck in
kabeln i sin hållare. Sätt dit ljusen‐ heten med hållstiften i urtagen på
karossen och dra åt fästmuttern
av plast från insidan av lastrum‐
met.
Stäng och fäst luckan.
Lampenhet i bakluckan

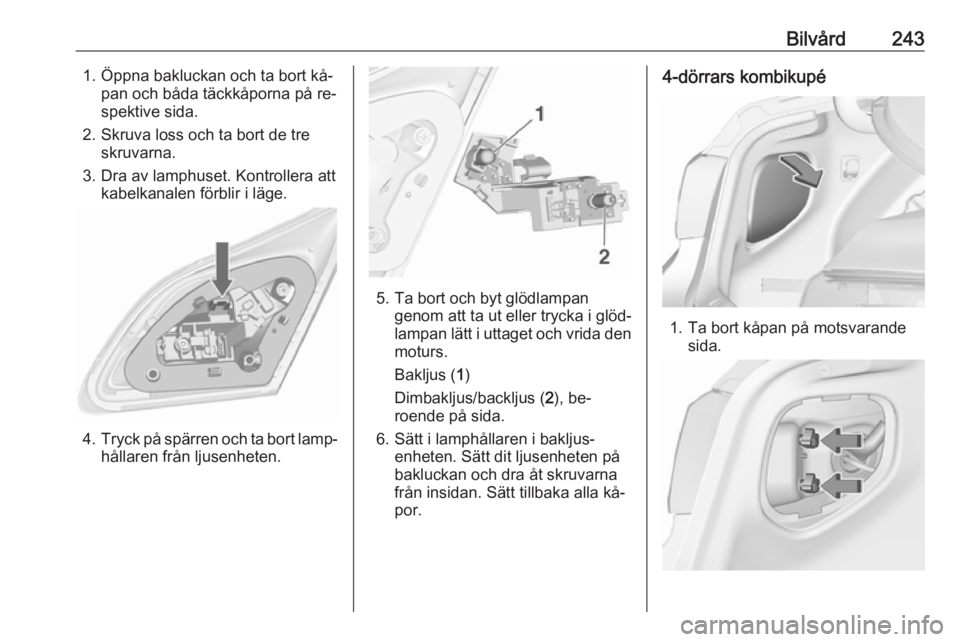

Bilvård2431. Öppna bakluckan och ta bort kå‐pan och båda täckkåporna på re‐
spektive sida.
2. Skruva loss och ta bort de tre skruvarna.
3. Dra av lamphuset. Kontrollera att kabelkanalen förblir i läge.
4.Tryck på spärren och ta bort lamp‐
hållaren från ljusenheten.
5. Ta bort och byt glödlampan genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den moturs.
Bakljus ( 1)
Dimbakljus/backljus ( 2), be‐
roende på sida.
6. Sätt i lamphållaren i bakljus‐ enheten. Sätt dit ljusenheten på
bakluckan och dra åt skruvarna
från insidan. Sätt tillbaka alla kå‐
por.
4-dörrars kombikupé
1. Ta bort kåpan på motsvarande sida.

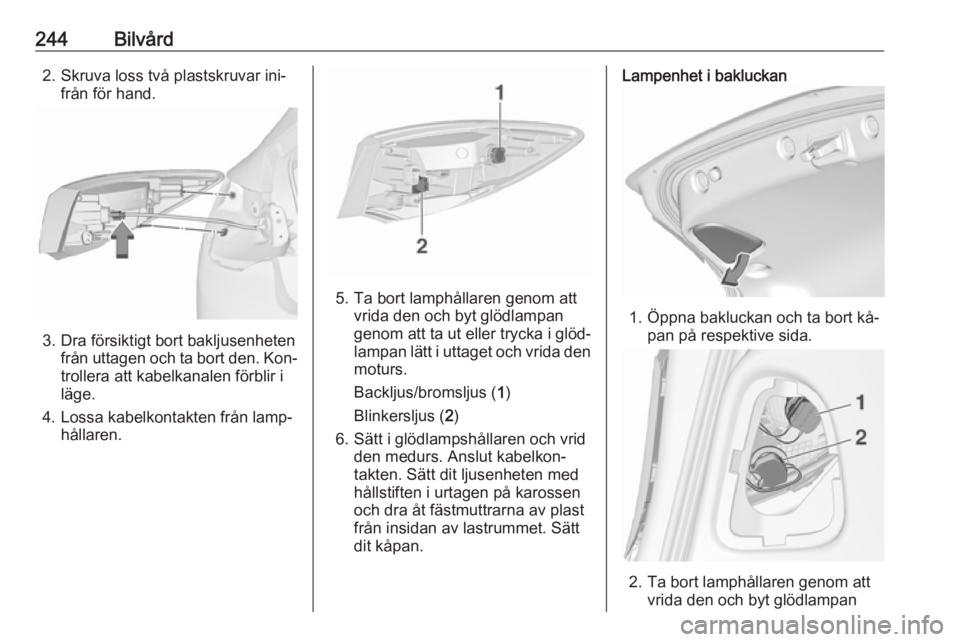

244Bilvård2. Skruva loss två plastskruvar ini‐från för hand.
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den. Kon‐
trollera att kabelkanalen förblir i
läge.
4. Lossa kabelkontakten från lamp‐ hållaren.
5. Ta bort lamphållaren genom attvrida den och byt glödlampan
genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs.
Backljus/bromsljus ( 1)
Blinkersljus ( 2)
6. Sätt i glödlampshållaren och vrid den medurs. Anslut kabelkon‐
takten. Sätt dit ljusenheten med
hållstiften i urtagen på karossen
och dra åt fästmuttrarna av plast
från insidan av lastrummet. Sätt
dit kåpan.
Lampenhet i bakluckan
1. Öppna bakluckan och ta bort kå‐ pan på respektive sida.
2. Ta bort lamphållaren genom attvrida den och byt glödlampan

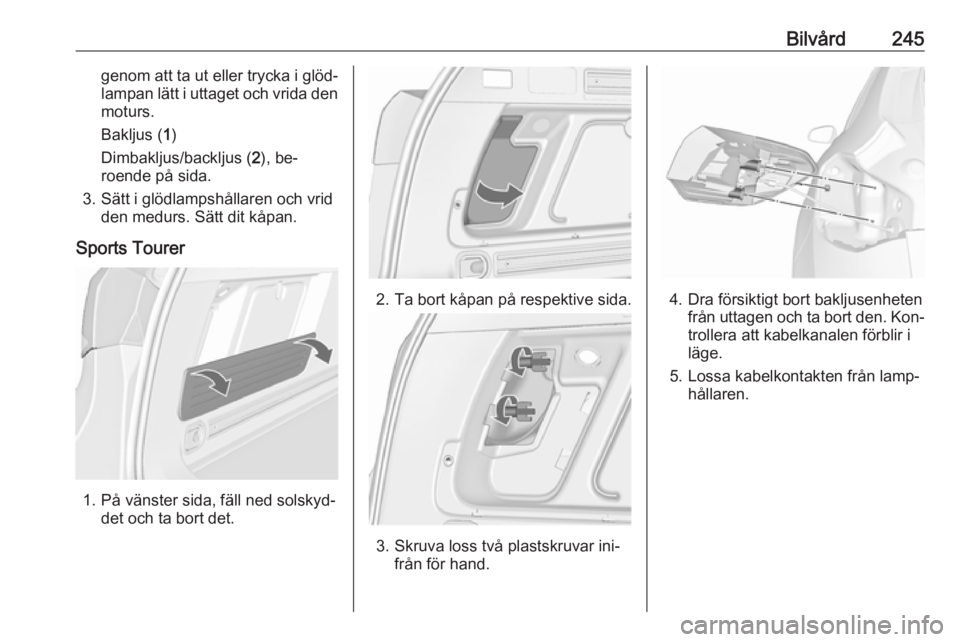

Bilvård245genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den moturs.
Bakljus ( 1)
Dimbakljus/backljus ( 2), be‐
roende på sida.
3. Sätt i glödlampshållaren och vrid den medurs. Sätt dit kåpan.
Sports Tourer
1. På vänster sida, fäll ned solskyd‐ det och ta bort det.
2. Ta bort kåpan på respektive sida.
3. Skruva loss två plastskruvar ini‐
från för hand.
4. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den. Kon‐
trollera att kabelkanalen förblir i
läge.
5. Lossa kabelkontakten från lamp‐ hållaren.

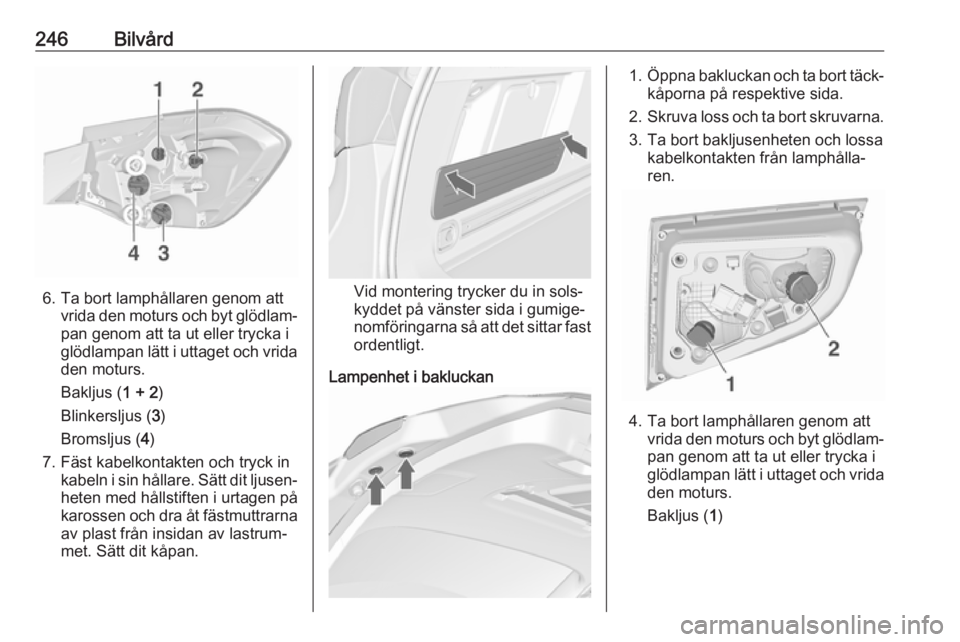

246Bilvård
6. Ta bort lamphållaren genom attvrida den moturs och byt glödlam‐
pan genom att ta ut eller trycka i glödlampan lätt i uttaget och vrida den moturs.
Bakljus ( 1 + 2)
Blinkersljus ( 3)
Bromsljus ( 4)
7. Fäst kabelkontakten och tryck in kabeln i sin hållare. Sätt dit ljusen‐
heten med hållstiften i urtagen på
karossen och dra åt fästmuttrarna av plast från insidan av lastrum‐
met. Sätt dit kåpan.Vid montering trycker du in sols‐
kyddet på vänster sida i gumige‐
nomföringarna så att det sittar fast
ordentligt.
Lampenhet i bakluckan
1. Öppna bakluckan och ta bort täck‐
kåporna på respektive sida.
2. Skruva loss och ta bort skruvarna.
3. Ta bort bakljusenheten och lossa kabelkontakten från lamphålla‐
ren.
4. Ta bort lamphållaren genom att vrida den moturs och byt glödlam‐
pan genom att ta ut eller trycka i glödlampan lätt i uttaget och vrida den moturs.
Bakljus ( 1)

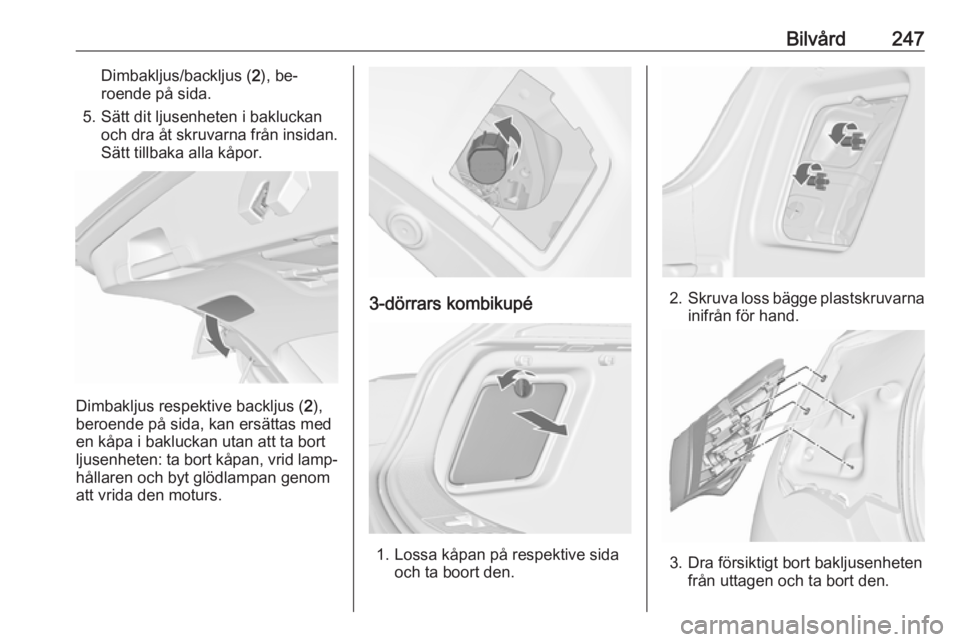

Bilvård247Dimbakljus/backljus (2), be‐
roende på sida.
5. Sätt dit ljusenheten i bakluckan och dra åt skruvarna från insidan.Sätt tillbaka alla kåpor.
Dimbakljus respektive backljus ( 2),
beroende på sida, kan ersättas med
en kåpa i bakluckan utan att ta bort ljusenheten: ta bort kåpan, vrid lamp‐ hållaren och byt glödlampan genom
att vrida den moturs.
3-dörrars kombikupé
1. Lossa kåpan på respektive sida och ta boort den.
2.Skruva loss bägge plastskruvarna
inifrån för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den.

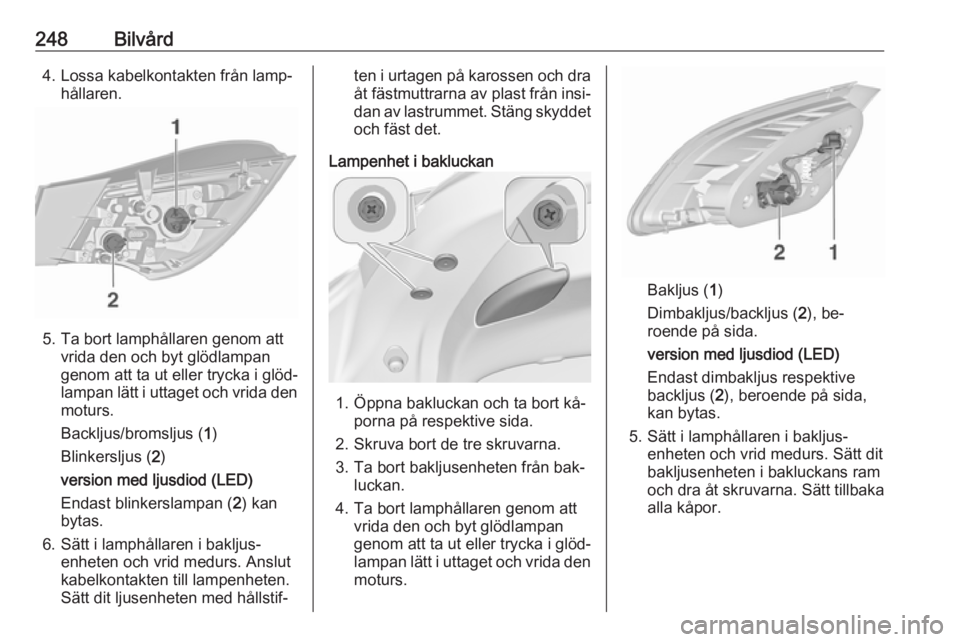

248Bilvård4. Lossa kabelkontakten från lamp‐hållaren.
5. Ta bort lamphållaren genom attvrida den och byt glödlampan
genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs.
Backljus/bromsljus ( 1)
Blinkersljus ( 2)
version med ljusdiod (LED)
Endast blinkerslampan ( 2) kan
bytas.
6. Sätt i lamphållaren i bakljus‐ enheten och vrid medurs. Anslut
kabelkontakten till lampenheten.
Sätt dit ljusenheten med hållstif‐
ten i urtagen på karossen och dra
åt fästmuttrarna av plast från insi‐ dan av lastrummet. Stäng skyddet
och fäst det.
Lampenhet i bakluckan
1. Öppna bakluckan och ta bort kå‐ porna på respektive sida.
2. Skruva bort de tre skruvarna.
3. Ta bort bakljusenheten från bak‐ luckan.
4. Ta bort lamphållaren genom att vrida den och byt glödlampan
genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs.
Bakljus ( 1)
Dimbakljus/backljus ( 2), be‐
roende på sida.
version med ljusdiod (LED)
Endast dimbakljus respektive
backljus ( 2), beroende på sida,
kan bytas.
5. Sätt i lamphållaren i bakljus‐ enheten och vrid medurs. Sätt dit
bakljusenheten i bakluckans ram
och dra åt skruvarna. Sätt tillbaka alla kåpor.
