OPEL ASTRA J 2016.5 Instruktionsbok

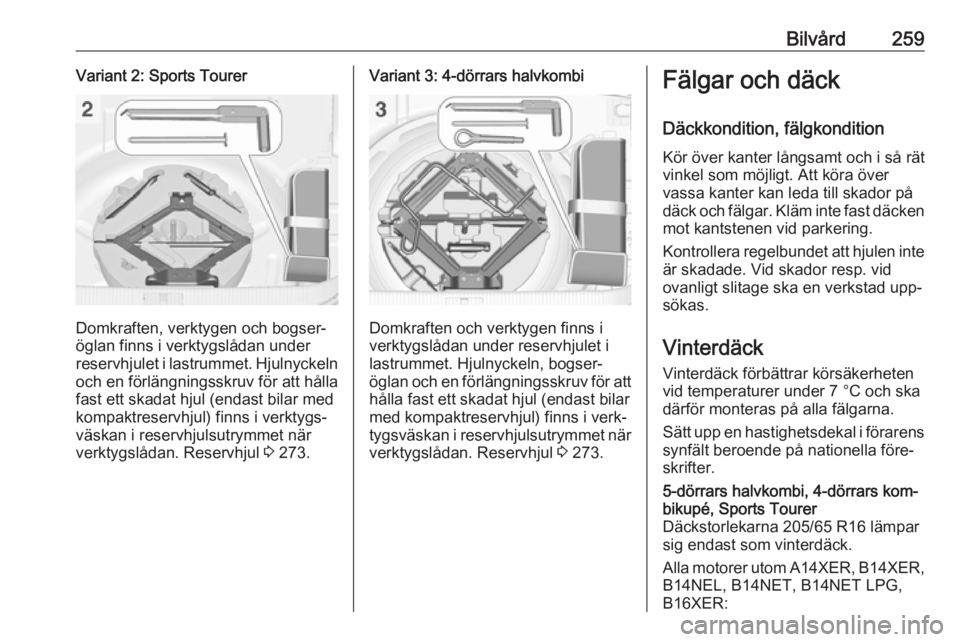

Bilvård259Variant 2: Sports Tourer
Domkraften, verktygen och bogser‐
öglan finns i verktygslådan under
reservhjulet i lastrummet. Hjulnyckeln
och en förlängningsskruv för att hålla
fast ett skadat hjul (endast bilar med
kompaktreservhjul) finns i verktygs‐
väskan i reservhjulsutrymmet när
verktygslådan. Reservhjul 3 273.
Variant 3: 4-dörrars halvkombi
Domkraften och verktygen finns i
verktygslådan under reservhjulet i
lastrummet. Hjulnyckeln, bogser‐ öglan och en förlängningsskruv för att hålla fast ett skadat hjul (endast bilar
med kompaktreservhjul) finns i verk‐ tygsväskan i reservhjulsutrymmet när
verktygslådan. Reservhjul 3 273.
Fälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad upp‐
sökas.
Vinterdäck Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla fälgarna.
Sätt upp en hastighetsdekal i förarens
synfält beroende på nationella före‐
skrifter.5-dörrars halvkombi, 4-dörrars kom‐ bikupé, Sports Tourer
Däckstorlekarna 205/65 R16 lämpar
sig endast som vinterdäck.
Alla motorer utom A14XER, B14XER,
B14NEL, B14NET, B14NET LPG,
B16XER:

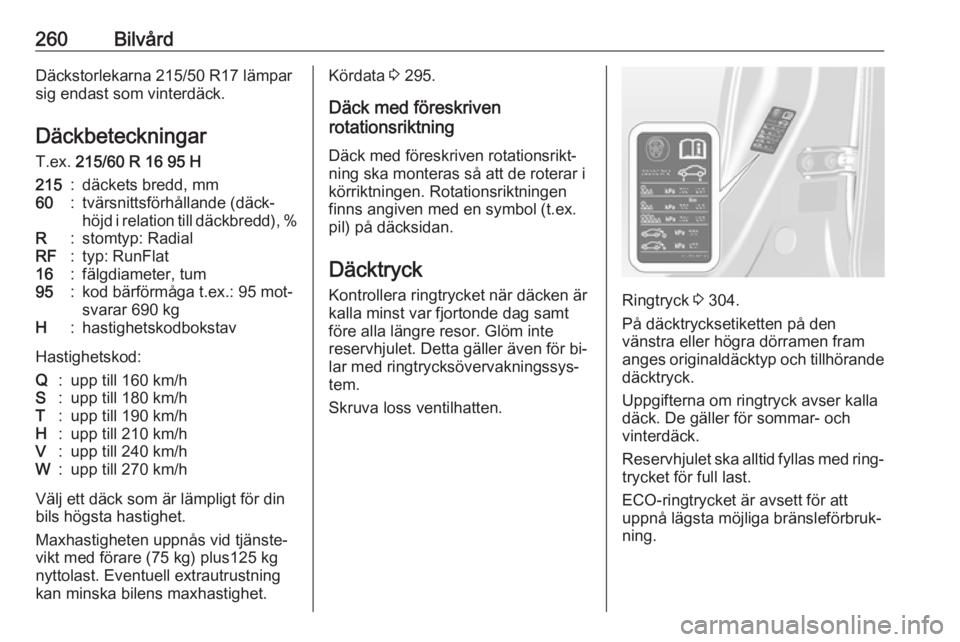

260BilvårdDäckstorlekarna 215/50 R17 lämpar
sig endast som vinterdäck.
Däckbeteckningar T.ex. 215/60 R 16 95 H215:däckets bredd, mm60:tvärsnittsförhållande (däck‐
höjd i relation till däckbredd), %R:stomtyp: RadialRF:typ: RunFlat16:fälgdiameter, tum95:kod bärförmåga t.ex.: 95 mot‐
svarar 690 kgH:hastighetskodbokstav
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐
vikt med förare (75 kg) plus125 kg
nyttolast. Eventuell extrautrustning
kan minska bilens maxhastighet.
Kördata 3 295.
Däck med föreskriven
rotationsriktning
Däck med föreskriven rotationsrikt‐
ning ska monteras så att de roterar i
körriktningen. Rotationsriktningen
finns angiven med en symbol (t.ex.
pil) på däcksidan.
Däcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt före alla längre resor. Glöm inte
reservhjulet. Detta gäller även för bi‐
lar med ringtrycksövervakningssys‐
tem.
Skruva loss ventilhatten.
Ringtryck 3 304.
På däcktrycksetiketten på den
vänstra eller högra dörramen fram
anges originaldäcktyp och tillhörande däcktryck.
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
Reservhjulet ska alltid fyllas med ring‐
trycket för full last.
ECO-ringtrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐
ning.

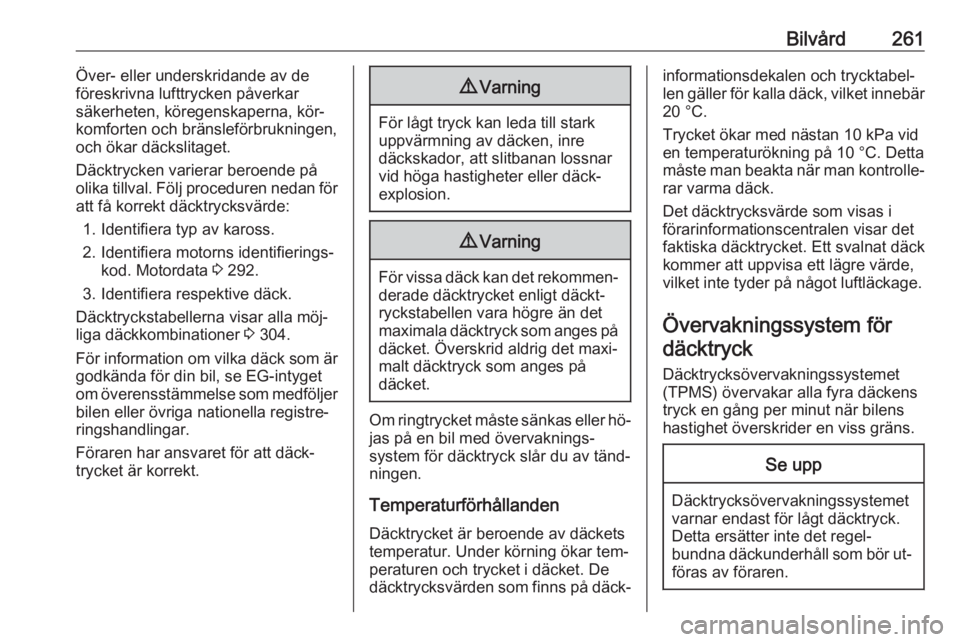

Bilvård261Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna, kör‐ komforten och bränsleförbrukningen,
och ökar däckslitaget.
Däcktrycken varierar beroende på
olika tillval. Följ proceduren nedan för
att få korrekt däcktrycksvärde:
1. Identifiera typ av kaross.
2. Identifiera motorns identifierings‐ kod. Motordata 3 292.
3. Identifiera respektive däck.
Däcktryckstabellerna visar alla möj‐
liga däckkombinationer 3 304.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
9 Varning
För vissa däck kan det rekommen‐
derade däcktrycket enligt däckt‐ryckstabellen vara högre än det
maximala däcktryck som anges på
däcket. Överskrid aldrig det maxi‐
malt däcktryck som anges på
däcket.
Om ringtrycket måste sänkas eller hö‐ jas på en bil med övervaknings‐
system för däcktryck slår du av tänd‐
ningen.
Temperaturförhållanden
Däcktrycket är beroende av däckets
temperatur. Under körning ökar tem‐
peraturen och trycket i däcket. De
däcktrycksvärden som finns på däck‐
informationsdekalen och trycktabel‐
len gäller för kalla däck, vilket innebär
20 °C.
Trycket ökar med nästan 10 kPa vid en temperaturökning på 10 °C. Detta
måste man beakta när man kontrolle‐ rar varma däck.
Det däcktrycksvärde som visas i
förarinformationscentralen visar det faktiska däcktrycket. Ett svalnat däck
kommer att uppvisa ett lägre värde,
vilket inte tyder på något luftläckage.
Övervakningssystem för däcktryck
Däcktrycksövervakningssystemet(TPMS) övervakar alla fyra däckens
tryck en gång per minut när bilens
hastighet överskrider en viss gräns.Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör ut‐ föras av föraren.

262BilvårdAlla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella ringtrycken kan visas i
Inställningar i förarinformations‐
centralen.
Menyn kan väljas med knapparna på blinkersspaken.
Tryck på MENU för att välja
Inställningar X .
Vrid inställningsratten för att välja
ringtrycksövervakningssystemet.
Systemstatus och tryckvarningar in‐
dikeras med ett meddelande och det
aktuella däcket blinkande i förarin‐
formationscentralen.
Systemet tar hänsyn till däcktempe‐
raturen när det gäller varningarna.För lågt däcktryck indikeras av kon‐
trollampan w 3 115.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 304.
Om w blinkar i 60–90 sekunder och
sedan lyser med fast sken har ett fel i systemet inträffat. Uppsök en verk‐
stad för att få hjälp.
När däcken har pumpats kan du be‐
höva köra bilen för att däcktrycksvär‐
dena ska uppdateras i förarinforma‐
tionscentralen. Under denna tid kan
det hända att w tänds.

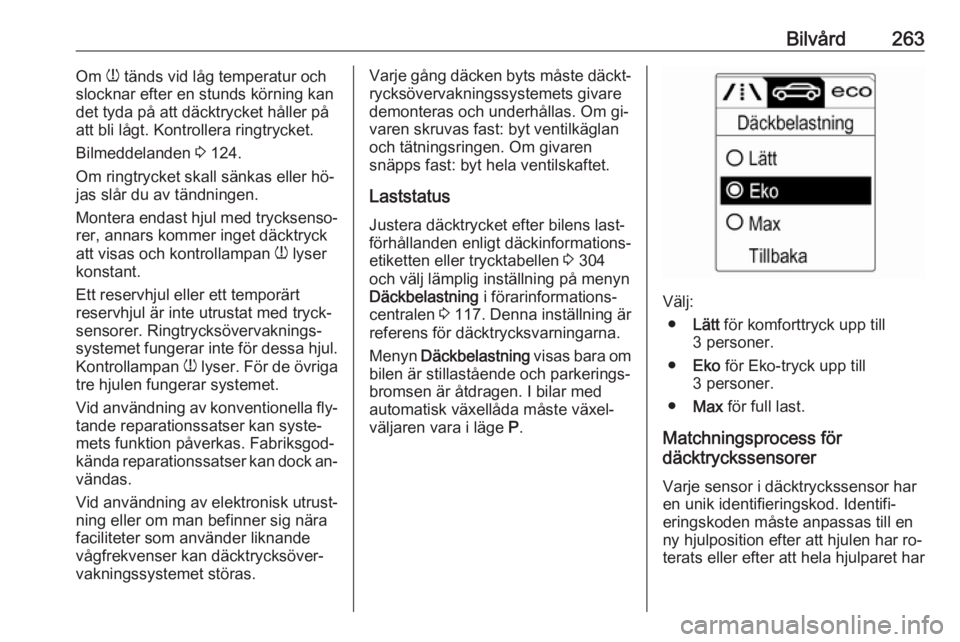

Bilvård263Om w tänds vid låg temperatur och
slocknar efter en stunds körning kan
det tyda på att däcktrycket håller på att bli lågt. Kontrollera ringtrycket.
Bilmeddelanden 3 124.
Om ringtrycket skall sänkas eller hö‐
jas slår du av tändningen.
Montera endast hjul med trycksenso‐
rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
Ett reservhjul eller ett temporärt
reservhjul är inte utrustat med tryck‐
sensorer. Ringtrycksövervaknings‐
systemet fungerar inte för dessa hjul.
Kontrollampan w lyser. För de övriga
tre hjulen fungerar systemet.
Vid användning av konventionella fly‐ tande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock an‐
vändas.
Vid användning av elektronisk utrust‐
ning eller om man befinner sig nära faciliteter som använder liknande
vågfrekvenser kan däcktrycksöver‐
vakningssystemet störas.Varje gång däcken byts måste däckt‐ rycksövervakningssystemets givare
demonteras och underhållas. Om gi‐
varen skruvas fast: byt ventilkäglan
och tätningsringen. Om givaren
snäpps fast: byt hela ventilskaftet.
Laststatus Justera däcktrycket efter bilens last‐
förhållanden enligt däckinformations‐
etiketten eller trycktabellen 3 304
och välj lämplig inställning på menyn
Däckbelastning i förarinformations‐
centralen 3 117 . Denna inställning är
referens för däcktrycksvarningarna.
Menyn Däckbelastning visas bara om
bilen är stillastående och parkerings‐
bromsen är åtdragen. I bilar med
automatisk växellåda måste växel‐
väljaren vara i läge P.
Välj:
● Lätt för komforttryck upp till
3 personer.
● Eko för Eko-tryck upp till
3 personer.
● Max för full last.
Matchningsprocess för
däcktryckssensorer
Varje sensor i däcktryckssensor har
en unik identifieringskod. Identifi‐
eringskoden måste anpassas till en
ny hjulposition efter att hjulen har ro‐
terats eller efter att hela hjulparet har

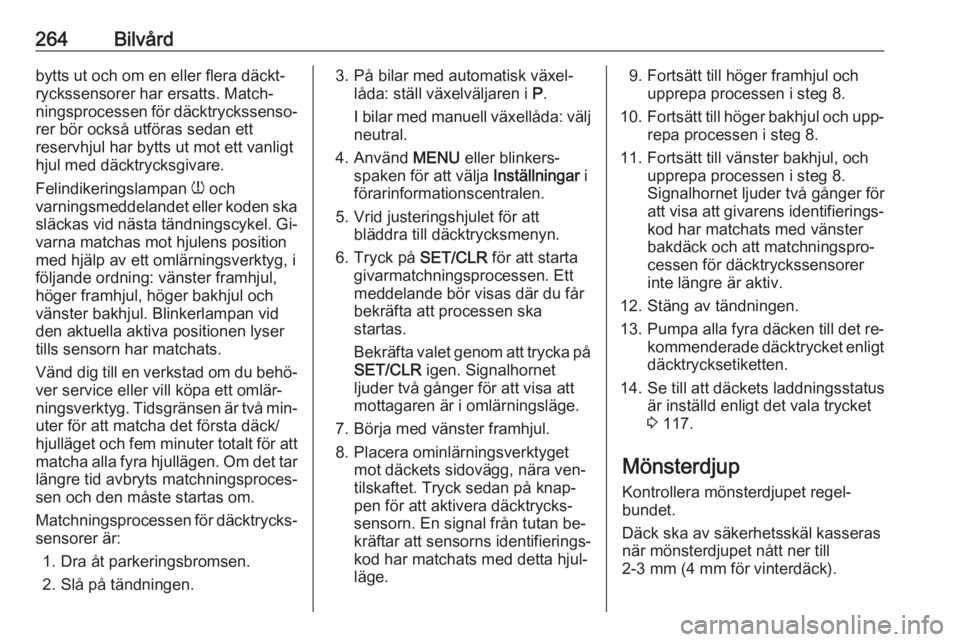

264Bilvårdbytts ut och om en eller flera däckt‐
ryckssensorer har ersatts. Match‐
ningsprocessen för däcktryckssenso‐ rer bör också utföras sedan ett
reservhjul har bytts ut mot ett vanligt
hjul med däcktrycksgivare.
Felindikeringslampan w och
varningsmeddelandet eller koden ska
släckas vid nästa tändningscykel. Gi‐
varna matchas mot hjulens position
med hjälp av ett omlärningsverktyg, i
följande ordning: vänster framhjul,
höger framhjul, höger bakhjul och
vänster bakhjul. Blinkerlampan vid
den aktuella aktiva positionen lyser
tills sensorn har matchats.
Vänd dig till en verkstad om du behö‐ ver service eller vill köpa ett omlär‐
ningsverktyg. Tidsgränsen är två min‐
uter för att matcha det första däck/
hjulläget och fem minuter totalt för att matcha alla fyra hjullägen. Om det tar
längre tid avbryts matchningsproces‐
sen och den måste startas om.
Matchningsprocessen för däcktrycks‐ sensorer är:
1. Dra åt parkeringsbromsen.
2. Slå på tändningen.3. På bilar med automatisk växel‐ låda: ställ växelväljaren i P.
I bilar med manuell växellåda: välj
neutral.
4. Använd MENU eller blinkers‐
spaken för att välja Inställningar i
förarinformationscentralen.
5. Vrid justeringshjulet för att bläddra till däcktrycksmenyn.
6. Tryck på SET/CLR för att starta
givarmatchningsprocessen. Ett
meddelande bör visas där du får
bekräfta att processen ska
startas.
Bekräfta valet genom att trycka på
SET/CLR igen. Signalhornet
ljuder två gånger för att visa att
mottagaren är i omlärningsläge.
7. Börja med vänster framhjul.
8. Placera ominlärningsverktyget mot däckets sidovägg, nära ven‐
tilskaftet. Tryck sedan på knap‐
pen för att aktivera däcktrycks‐
sensorn. En signal från tutan be‐
kräftar att sensorns identifierings‐
kod har matchats med detta hjul‐
läge.9. Fortsätt till höger framhjul och upprepa processen i steg 8.
10. Fortsätt till höger bakhjul och upp‐
repa processen i steg 8.
11. Fortsätt till vänster bakhjul, och upprepa processen i steg 8.
Signalhornet ljuder två gånger för
att visa att givarens identifierings‐ kod har matchats med vänster
bakdäck och att matchningspro‐
cessen för däcktryckssensorer
inte längre är aktiv.
12. Stäng av tändningen.
13. Pumpa alla fyra däcken till det re‐
kommenderade däcktrycket enligt
däcktrycksetiketten.
14. Se till att däckets laddningsstatus är inställd enligt det vala trycket
3 117.
Mönsterdjup
Kontrollera mönsterdjupet regel‐
bundet.
Däck ska av säkerhetsskäl kasseras
när mönsterdjupet nått ner till
2-3 mm (4 mm för vinterdäck).

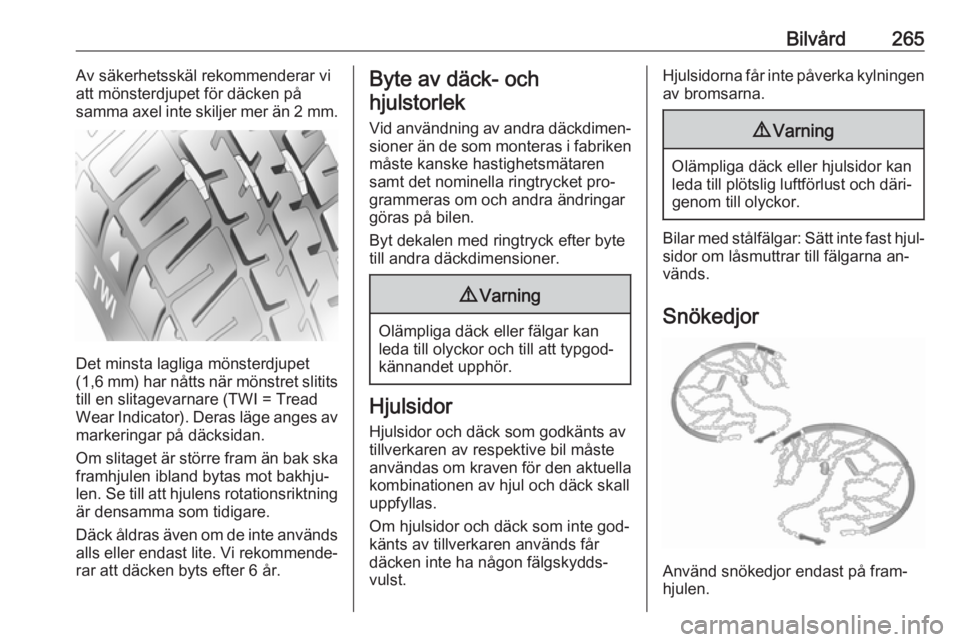

Bilvård265Av säkerhetsskäl rekommenderar vi
att mönsterdjupet för däcken på
samma axel inte skiljer mer än 2 mm.
Det minsta lagliga mönsterdjupet
( 1,6 mm) har nåtts när mönstret slitits
till en slitagevarnare (TWI = Tread
Wear Indicator). Deras läge anges av markeringar på däcksidan.
Om slitaget är större fram än bak ska
framhjulen ibland bytas mot bakhju‐
len. Se till att hjulens rotationsriktning är densamma som tidigare.
Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐
rar att däcken byts efter 6 år.
Byte av däck- och
hjulstorlek
Vid användning av andra däckdimen‐
sioner än de som monteras i fabriken måste kanske hastighetsmätaren
samt det nominella ringtrycket pro‐
grammeras om och andra ändringar
göras på bilen.
Byt dekalen med ringtryck efter byte
till andra däckdimensioner.9 Varning
Olämpliga däck eller fälgar kan
leda till olyckor och till att typgod‐
kännandet upphör.
Hjulsidor
Hjulsidor och däck som godkänts av
tillverkaren av respektive bil måste
användas om kraven för den aktuella
kombinationen av hjul och däck skall
uppfyllas.
Om hjulsidor och däck som inte god‐ känts av tillverkaren används får
däcken inte ha någon fälgskydds‐
vulst.
Hjulsidorna får inte påverka kylningen av bromsarna.9 Varning
Olämpliga däck eller hjulsidor kan
leda till plötslig luftförlust och däri‐ genom till olyckor.
Bilar med stålfälgar: Sätt inte fast hjul‐sidor om låsmuttrar till fälgarna an‐
vänds.
Snökedjor
Använd snökedjor endast på fram‐
hjulen.

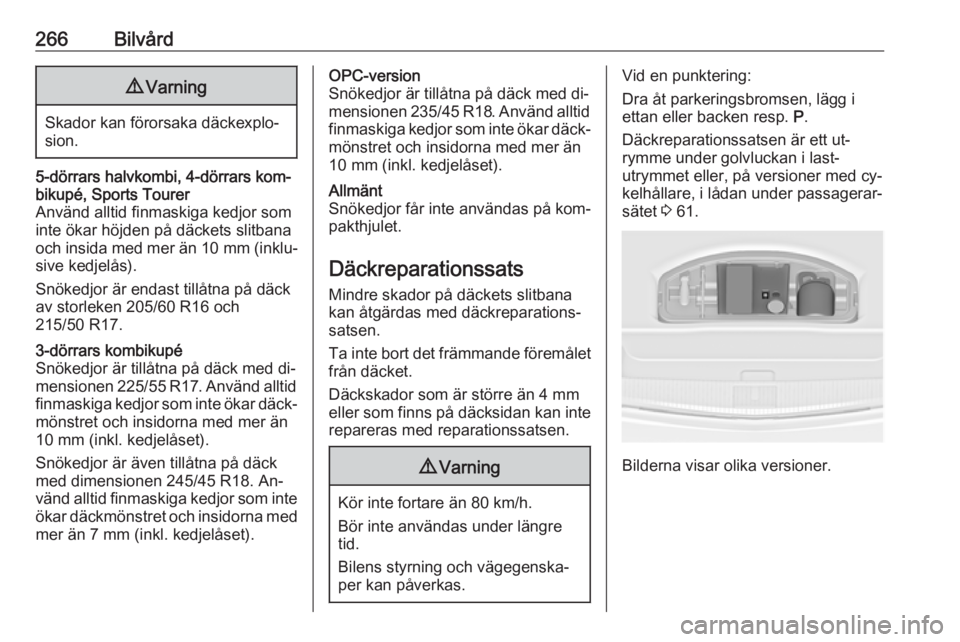

266Bilvård9Varning
Skador kan förorsaka däckexplo‐
sion.
5-dörrars halvkombi, 4-dörrars kom‐ bikupé, Sports Tourer
Använd alltid finmaskiga kedjor som
inte ökar höjden på däckets slitbana
och insida med mer än 10 mm (inklu‐
sive kedjelås).
Snökedjor är endast tillåtna på däck
av storleken 205/60 R16 och
215/50 R17.3-dörrars kombikupé
Snökedjor är tillåtna på däck med di‐
mensionen 225/55 R17. Använd alltid finmaskiga kedjor som inte ökar däck‐mönstret och insidorna med mer än
10 mm (inkl. kedjelåset).
Snökedjor är även tillåtna på däck
med dimensionen 245/45 R18. An‐
vänd alltid finmaskiga kedjor som inte
ökar däckmönstret och insidorna med mer än 7 mm (inkl. kedjelåset).OPC-version
Snökedjor är tillåtna på däck med di‐
mensionen 235/45 R18. Använd alltid finmaskiga kedjor som inte ökar däck‐
mönstret och insidorna med mer än
10 mm (inkl. kedjelåset).Allmänt
Snökedjor får inte användas på kom‐
pakthjulet.
Däckreparationssats
Mindre skador på däckets slitbana
kan åtgärdas med däckreparations‐
satsen.
Ta inte bort det främmande föremålet från däcket.
Däckskador som är större än 4 mm
eller som finns på däcksidan kan inte
repareras med reparationssatsen.
9 Varning
Kör inte fortare än 80 km/h.
Bör inte användas under längre
tid.
Bilens styrning och vägegenska‐
per kan påverkas.
Vid en punktering:
Dra åt parkeringsbromsen, lägg i
ettan eller backen resp. P.
Däckreparationssatsen är ett ut‐
rymme under golvluckan i last‐
utrymmet eller, på versioner med cy‐
kelhållare, i lådan under passagerar‐
sätet 3 61.
Bilderna visar olika versioner.

Bilvård267

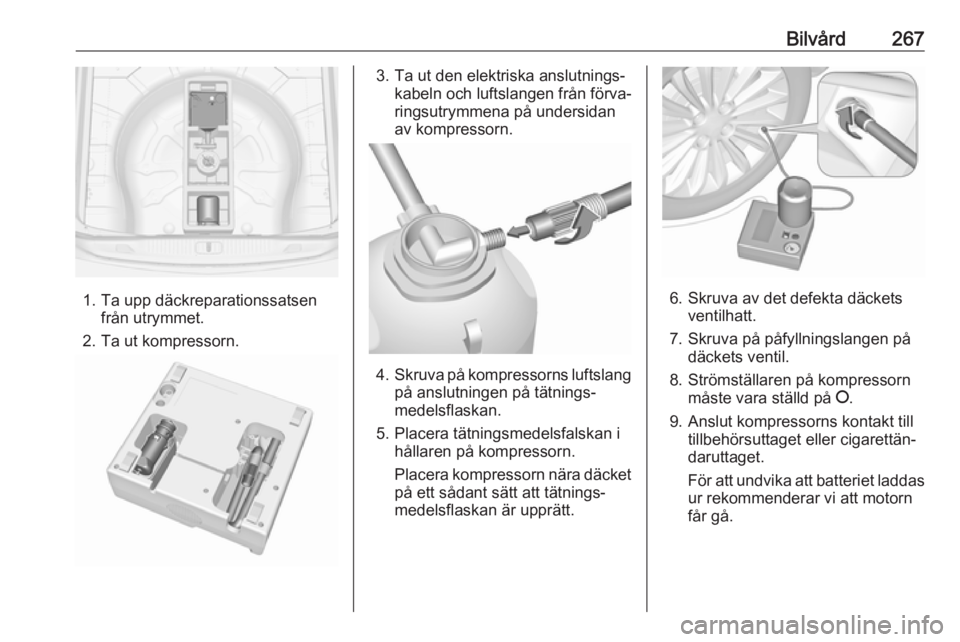

1. Ta upp däckreparationssatsenfrån utrymmet.
2. Ta ut kompressorn.
3. Ta ut den elektriska anslutnings‐ kabeln och luftslangen från förva‐
ringsutrymmena på undersidan
av kompressorn.
4. Skruva på kompressorns luftslang
på anslutningen på tätnings‐
medelsflaskan.
5. Placera tätningsmedelsfalskan i hållaren på kompressorn.
Placera kompressorn nära däcket på ett sådant sätt att tätnings‐
medelsflaskan är upprätt.
6. Skruva av det defekta däckets ventilhatt.
7. Skruva på påfyllningslangen på däckets ventil.
8. Strömställaren på kompressorn måste vara ställd på J.
9. Anslut kompressorns kontakt till tillbehörsuttaget eller cigarettän‐
daruttaget.
För att undvika att batteriet laddas
ur rekommenderar vi att motorn
får gå.

268Bilvård

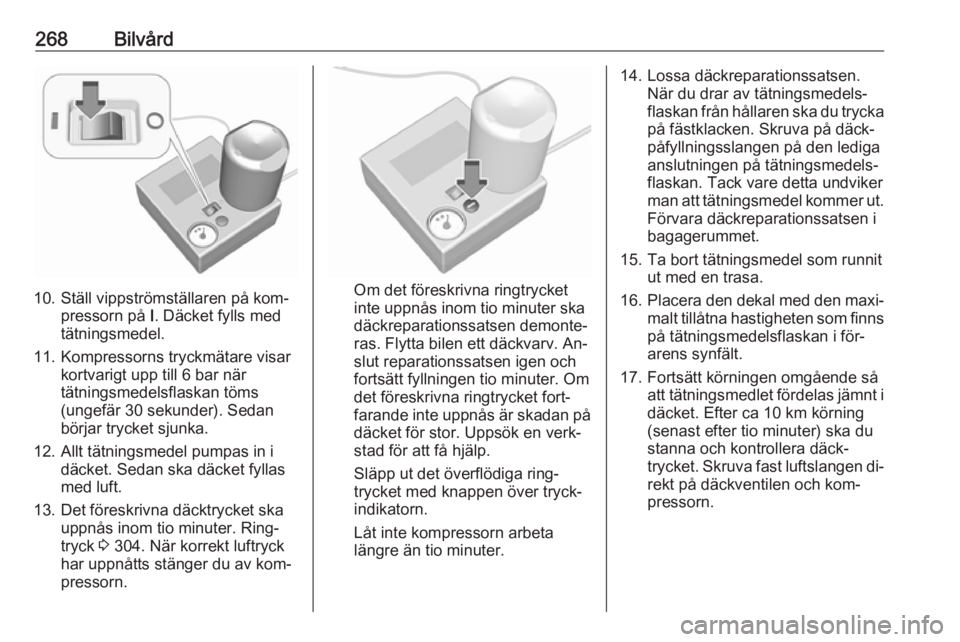

10. Ställ vippströmställaren på kom‐pressorn på I. Däcket fylls med
tätningsmedel.
11. Kompressorns tryckmätare visar kortvarigt upp till 6 bar när
tätningsmedelsflaskan töms
(ungefär 30 sekunder). Sedan
börjar trycket sjunka.
12. Allt tätningsmedel pumpas in i däcket. Sedan ska däcket fyllas
med luft.
13. Det föreskrivna däcktrycket ska uppnås inom tio minuter. Ring‐
tryck 3 304. När korrekt luftryck
har uppnåtts stänger du av kom‐
pressorn.Om det föreskrivna ringtrycket
inte uppnås inom tio minuter ska
däckreparationssatsen demonte‐
ras. Flytta bilen ett däckvarv. An‐
slut reparationssatsen igen och
fortsätt fyllningen tio minuter. Om
det föreskrivna ringtrycket fort‐
farande inte uppnås är skadan på däcket för stor. Uppsök en verk‐
stad för att få hjälp.
Släpp ut det överflödiga ring‐
trycket med knappen över tryck‐
indikatorn.
Låt inte kompressorn arbeta längre än tio minuter.
14. Lossa däckreparationssatsen. När du drar av tätningsmedels‐
flaskan från hållaren ska du trycka
på fästklacken. Skruva på däck‐
påfyllningsslangen på den lediga
anslutningen på tätningsmedels‐
flaskan. Tack vare detta undviker
man att tätningsmedel kommer ut.
Förvara däckreparationssatsen i
bagagerummet.
15. Ta bort tätningsmedel som runnit ut med en trasa.
16. Placera den dekal med den maxi‐
malt tillåtna hastigheten som finns på tätningsmedelsflaskan i för‐
arens synfält.
17. Fortsätt körningen omgående så att tätningsmedlet fördelas jämnt i
däcket. Efter ca 10 km körning
(senast efter tio minuter) ska du
stanna och kontrollera däck‐
trycket. Skruva fast luftslangen di‐
rekt på däckventilen och kom‐
pressorn.
