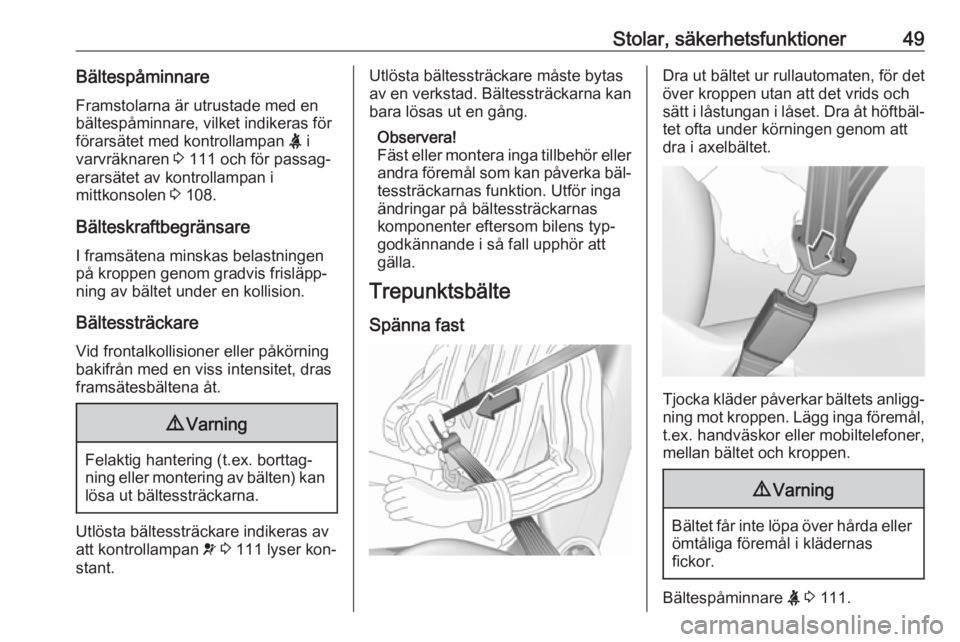

Stolar, säkerhetsfunktioner49BältespåminnareFramstolarna är utrustade med en
bältespåminnare, vilket indikeras för
förarsätet med kontrollampan X i
varvräknaren 3 111 och för passag‐
erarsätet av kontrollampan i
mittkonsolen 3 108.
Bälteskraftbegränsare
I framsätena minskas belastningen
på kroppen genom gradvis frisläpp‐
ning av bältet under en kollision.
Bältessträckare
Vid frontalkollisioner eller påkörning
bakifrån med en viss intensitet, dras
framsätesbältena åt.9 Varning
Felaktig hantering (t.ex. borttag‐
ning eller montering av bälten) kan lösa ut bältessträckarna.
Utlösta bältessträckare indikeras av
att kontrollampan v 3 111 lyser kon‐
stant.
Utlösta bältessträckare måste bytas
av en verkstad. Bältessträckarna kan
bara lösas ut en gång.
Observera!
Fäst eller montera inga tillbehör eller andra föremål som kan påverka bäl‐tessträckarnas funktion. Utför inga
ändringar på bältessträckarnas
komponenter eftersom bilens typ‐
godkännande i så fall upphör att
gälla.
Trepunktsbälte
Spänna fastDra ut bältet ur rullautomaten, för det
över kroppen utan att det vrids och
sätt i låstungan i låset. Dra åt höftbäl‐ tet ofta under körningen genom att
dra i axelbältet.
Tjocka kläder påverkar bältets anligg‐
ning mot kroppen. Lägg inga föremål,
t.ex. handväskor eller mobiltelefoner,
mellan bältet och kroppen.
9 Varning
Bältet får inte löpa över hårda eller
ömtåliga föremål i klädernas
fickor.
Bältespåminnare X 3 111.

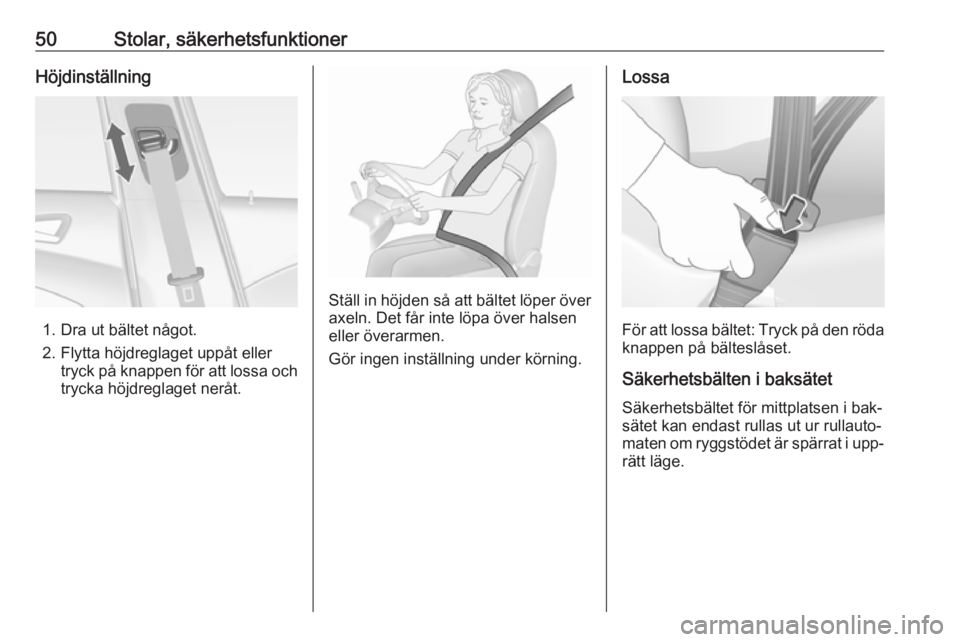

50Stolar, säkerhetsfunktionerHöjdinställning
1. Dra ut bältet något.
2. Flytta höjdreglaget uppåt eller tryck på knappen för att lossa och
trycka höjdreglaget neråt.
Ställ in höjden så att bältet löper över
axeln. Det får inte löpa över halsen
eller överarmen.
Gör ingen inställning under körning.
Lossa
För att lossa bältet: Tryck på den röda
knappen på bälteslåset.
Säkerhetsbälten i baksätet
Säkerhetsbältet för mittplatsen i bak‐
sätet kan endast rullas ut ur rullauto‐
maten om ryggstödet är spärrat i upp‐
rätt läge.

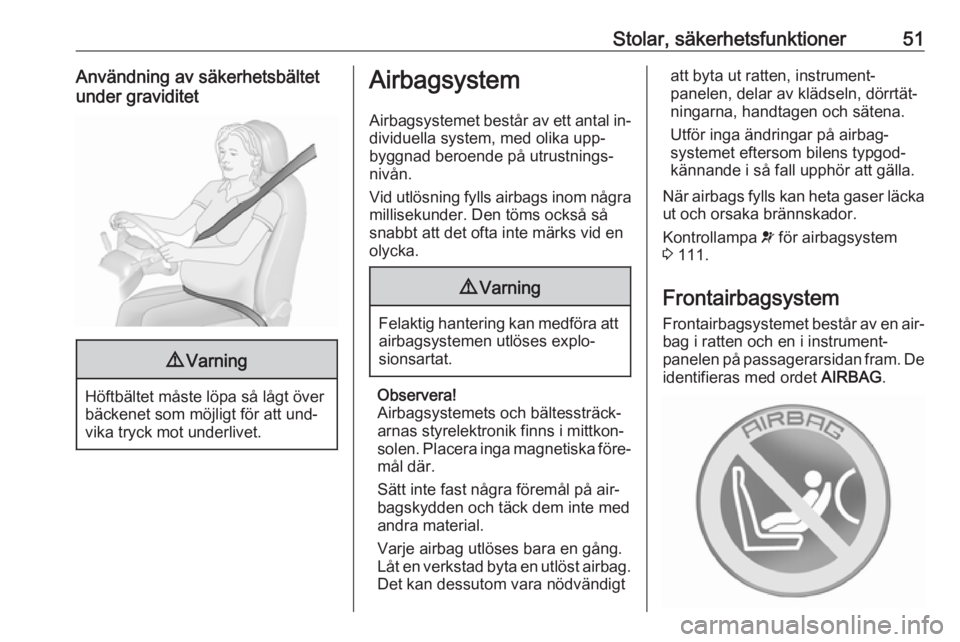

Stolar, säkerhetsfunktioner51Användning av säkerhetsbältet
under graviditet9 Varning
Höftbältet måste löpa så lågt över
bäckenet som möjligt för att und‐
vika tryck mot underlivet.
Airbagsystem
Airbagsystemet består av ett antal in‐ dividuella system, med olika upp‐
byggnad beroende på utrustnings‐
nivån.
Vid utlösning fylls airbags inom några
millisekunder. Den töms också så
snabbt att det ofta inte märks vid en
olycka.9 Varning
Felaktig hantering kan medföra att
airbagsystemen utlöses explo‐
sionsartat.
Observera!
Airbagsystemets och bältessträck‐ arnas styrelektronik finns i mittkon‐
solen. Placera inga magnetiska före‐
mål där.
Sätt inte fast några föremål på air‐
bagskydden och täck dem inte med
andra material.
Varje airbag utlöses bara en gång. Låt en verkstad byta en utlöst airbag.
Det kan dessutom vara nödvändigt
att byta ut ratten, instrument‐
panelen, delar av klädseln, dörrtät‐
ningarna, handtagen och sätena.
Utför inga ändringar på airbag‐
systemet eftersom bilens typgod‐ kännande i så fall upphör att gälla.
När airbags fylls kan heta gaser läcka ut och orsaka brännskador.
Kontrollampa v för airbagsystem
3 111.
Frontairbagsystem Frontairbagsystemet består av en air‐
bag i ratten och en i instrument‐
panelen på passagerarsidan fram. De
identifieras med ordet AIRBAG.

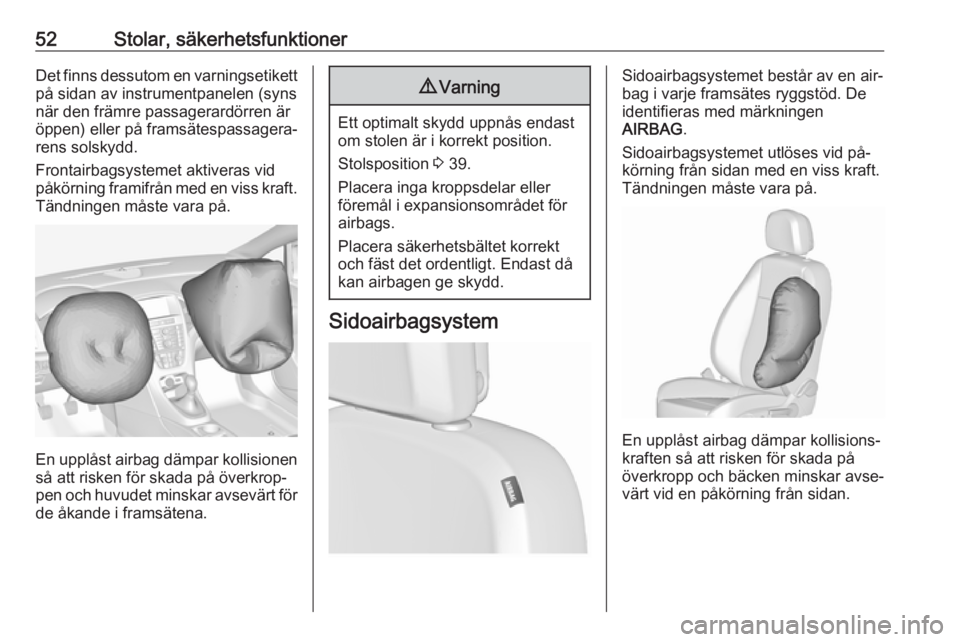

52Stolar, säkerhetsfunktionerDet finns dessutom en varningsetikett
på sidan av instrumentpanelen (syns
när den främre passagerardörren är
öppen) eller på framsätespassagera‐
rens solskydd.
Frontairbagsystemet aktiveras vid
påkörning framifrån med en viss kraft.
Tändningen måste vara på.
En upplåst airbag dämpar kollisionen
så att risken för skada på överkrop‐ pen och huvudet minskar avsevärt för
de åkande i framsätena.
9 Varning
Ett optimalt skydd uppnås endast
om stolen är i korrekt position.
Stolsposition 3 39.
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Placera säkerhetsbältet korrekt
och fäst det ordentligt. Endast då
kan airbagen ge skydd.
Sidoairbagsystem
Sidoairbagsystemet består av en air‐
bag i varje framsätes ryggstöd. De
identifieras med märkningen
AIRBAG .
Sidoairbagsystemet utlöses vid på‐
körning från sidan med en viss kraft.
Tändningen måste vara på.
En upplåst airbag dämpar kollisions‐
kraften så att risken för skada på
överkropp och bäcken minskar avse‐
värt vid en påkörning från sidan.

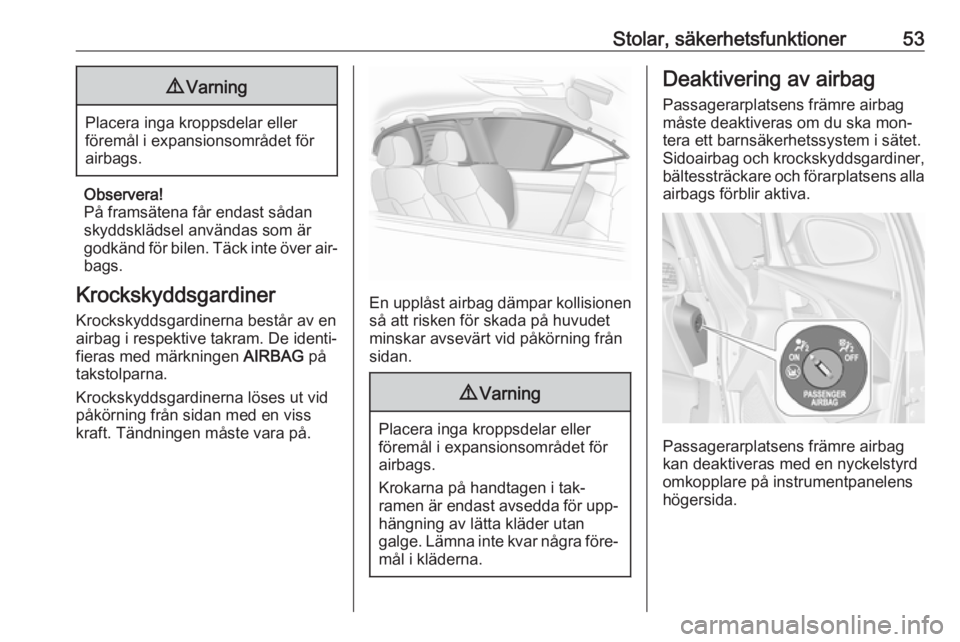

Stolar, säkerhetsfunktioner539Varning
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Observera!
På framsätena får endast sådan
skyddsklädsel användas som är
godkänd för bilen. Täck inte över air‐ bags.
Krockskyddsgardiner
Krockskyddsgardinerna består av en
airbag i respektive takram. De identi‐
fieras med märkningen AIRBAG på
takstolparna.
Krockskyddsgardinerna löses ut vid
påkörning från sidan med en viss
kraft. Tändningen måste vara på.
En upplåst airbag dämpar kollisionen
så att risken för skada på huvudet minskar avsevärt vid påkörning från
sidan.
9 Varning
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Krokarna på handtagen i tak‐
ramen är endast avsedda för upp‐
hängning av lätta kläder utan
galge. Lämna inte kvar några före‐
mål i kläderna.
Deaktivering av airbag
Passagerarplatsens främre airbag
måste deaktiveras om du ska mon‐
tera ett barnsäkerhetssystem i sätet.
Sidoairbag och krockskyddsgardiner, bältessträckare och förarplatsens alla
airbags förblir aktiva.
Passagerarplatsens främre airbag
kan deaktiveras med en nyckelstyrd
omkopplare på instrumentpanelens
högersida.

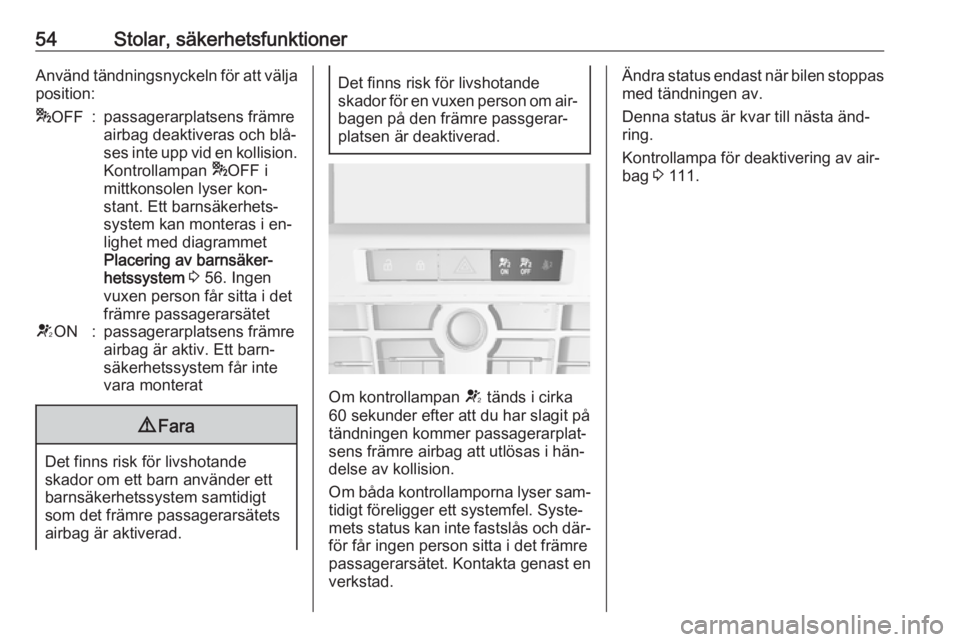

54Stolar, säkerhetsfunktionerAnvänd tändningsnyckeln för att välja
position:* OFF:passagerarplatsens främre
airbag deaktiveras och blå‐
ses inte upp vid en kollision.
Kontrollampan *OFF i
mittkonsolen lyser kon‐
stant. Ett barnsäkerhets‐
system kan monteras i en‐
lighet med diagrammet
Placering av barnsäker‐
hetssystem 3 56. Ingen
vuxen person får sitta i det
främre passagerarsätetV ON:passagerarplatsens främre
airbag är aktiv. Ett barn‐
säkerhetssystem får inte
vara monterat9 Fara
Det finns risk för livshotande
skador om ett barn använder ett barnsäkerhetssystem samtidigt
som det främre passagerarsätets
airbag är aktiverad.
Det finns risk för livshotande
skador för en vuxen person om air‐ bagen på den främre passgerar‐
platsen är deaktiverad.
Om kontrollampan V tänds i cirka
60 sekunder efter att du har slagit på
tändningen kommer passagerarplat‐
sens främre airbag att utlösas i hän‐
delse av kollision.
Om båda kontrollamporna lyser sam‐ tidigt föreligger ett systemfel. Syste‐
mets status kan inte fastslås och där‐
för får ingen person sitta i det främre
passagerarsätet. Kontakta genast en
verkstad.
Ändra status endast när bilen stoppas med tändningen av.
Denna status är kvar till nästa änd‐
ring.
Kontrollampa för deaktivering av air‐
bag 3 111.

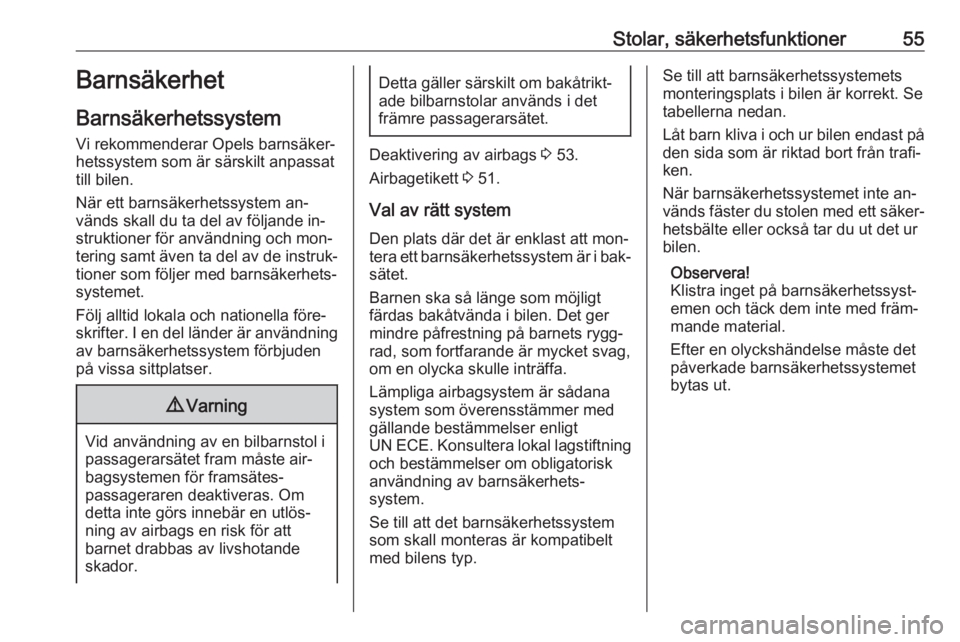

Stolar, säkerhetsfunktioner55Barnsäkerhet
Barnsäkerhetssystem Vi rekommenderar Opels barnsäker‐
hetssystem som är särskilt anpassat till bilen.
När ett barnsäkerhetssystem an‐
vänds skall du ta del av följande in‐
struktioner för användning och mon‐
tering samt även ta del av de instruk‐
tioner som följer med barnsäkerhets‐
systemet.
Följ alltid lokala och nationella före‐
skrifter. I en del länder är användning av barnsäkerhetssystem förbjuden
på vissa sittplatser.9 Varning
Vid användning av en bilbarnstol i
passagerarsätet fram måste air‐
bagsystemen för framsätes‐
passageraren deaktiveras. Om
detta inte görs innebär en utlös‐
ning av airbags en risk för att
barnet drabbas av livshotande
skador.
Detta gäller särskilt om bakåtrikt‐ ade bilbarnstolar används i det
främre passagerarsätet.
Deaktivering av airbags 3 53.
Airbagetikett 3 51.
Val av rätt system
Den plats där det är enklast att mon‐
tera ett barnsäkerhetssystem är i bak‐ sätet.
Barnen ska så länge som möjligt
färdas bakåtvända i bilen. Det ger
mindre påfrestning på barnets rygg‐
rad, som fortfarande är mycket svag,
om en olycka skulle inträffa.
Lämpliga airbagsystem är sådana
system som överensstämmer med gällande bestämmelser enligt
UN ECE. Konsultera lokal lagstiftning och bestämmelser om obligatorisk
användning av barnsäkerhets‐
system.
Se till att det barnsäkerhetssystem
som skall monteras är kompatibelt
med bilens typ.
Se till att barnsäkerhetssystemets monteringsplats i bilen är korrekt. Se
tabellerna nedan.
Låt barn kliva i och ur bilen endast på
den sida som är riktad bort från trafi‐
ken.
När barnsäkerhetssystemet inte an‐
vänds fäster du stolen med ett säker‐ hetsbälte eller också tar du ut det ur
bilen.
Observera!
Klistra inget på barnsäkerhetssyst‐
emen och täck dem inte med främ‐
mande material.
Efter en olyckshändelse måste det påverkade barnsäkerhetssystemet
bytas ut.

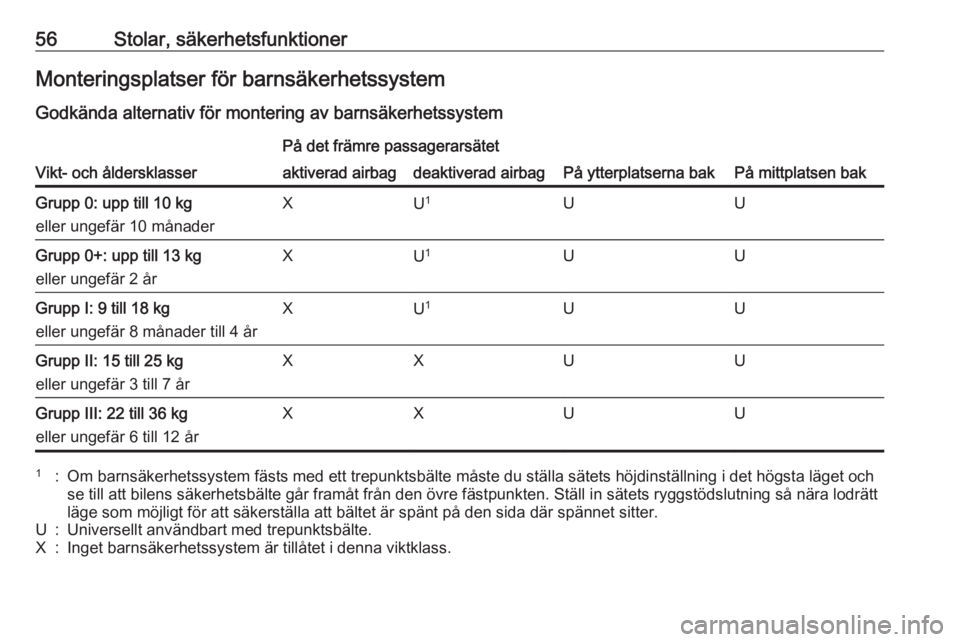

56Stolar, säkerhetsfunktionerMonteringsplatser för barnsäkerhetssystemGodkända alternativ för montering av barnsäkerhetssystem
Vikt- och åldersklasser
På det främre passagerarsätet
På ytterplatserna bakPå mittplatsen bak
aktiverad airbagdeaktiverad airbagGrupp 0: upp till 10 kg
eller ungefär 10 månaderXU 1UUGrupp 0+: upp till 13 kg
eller ungefär 2 årXU 1UUGrupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årXU 1UUGrupp II: 15 till 25 kg
eller ungefär 3 till 7 årXXUUGrupp III: 22 till 36 kg
eller ungefär 6 till 12 årXXUU1:Om barnsäkerhetssystem fästs med ett trepunktsbälte måste du ställa sätets höjdinställning i det högsta läget och se till att bilens säkerhetsbälte går framåt från den övre fästpunkten. Ställ in sätets ryggstödslutning så nära lodrätt
läge som möjligt för att säkerställa att bältet är spänt på den sida där spännet sitter.U:Universellt användbart med trepunktsbälte.X:Inget barnsäkerhetssystem är tillåtet i denna viktklass.

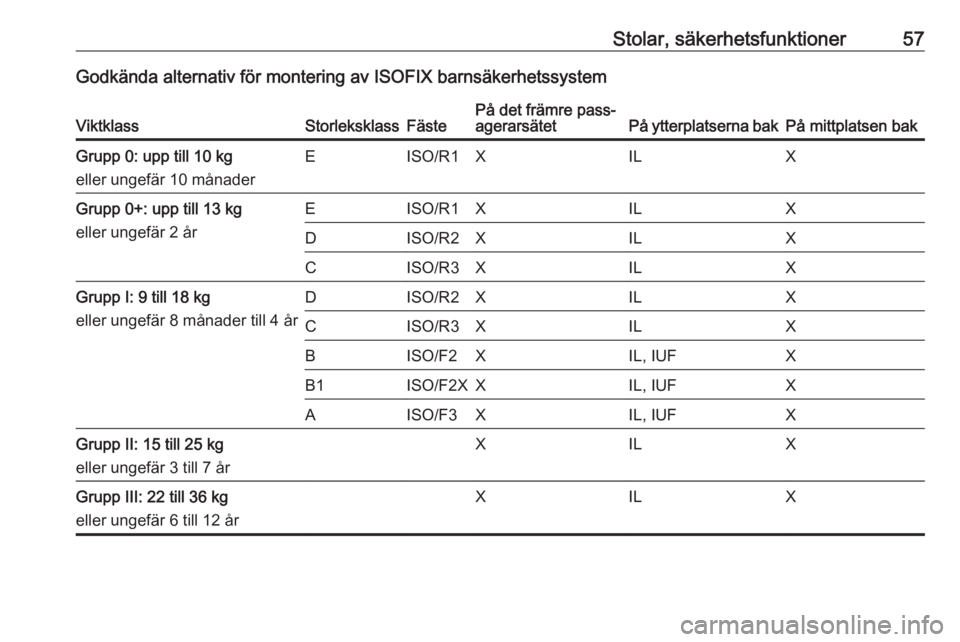

Stolar, säkerhetsfunktioner57Godkända alternativ för montering av ISOFIX barnsäkerhetssystemViktklassStorleksklassFästePå det främre pass‐
agerarsätetPå ytterplatserna bakPå mittplatsen bakGrupp 0: upp till 10 kg
eller ungefär 10 månaderEISO/R1XILXGrupp 0+: upp till 13 kg
eller ungefär 2 årEISO/R1XILXDISO/R2XILXCISO/R3XILXGrupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGrupp II: 15 till 25 kg
eller ungefär 3 till 7 årXILXGrupp III: 22 till 36 kg
eller ungefär 6 till 12 årXILX

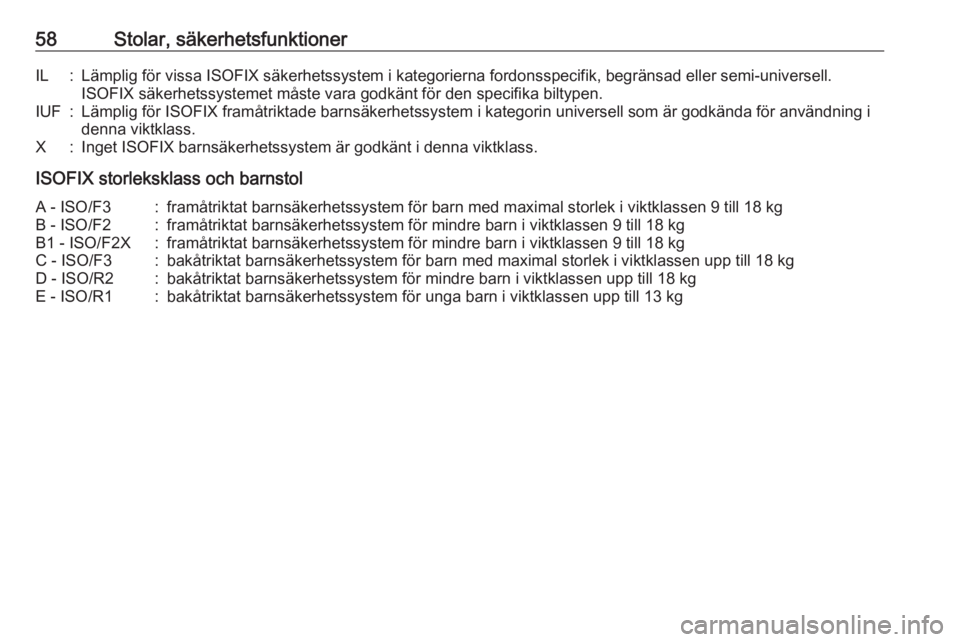

58Stolar, säkerhetsfunktionerIL:Lämplig för vissa ISOFIX säkerhetssystem i kategorierna fordonsspecifik, begränsad eller semi-universell.ISOFIX säkerhetssystemet måste vara godkänt för den specifika biltypen.IUF:Lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universell som är godkända för användning i
denna viktklass.X:Inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass.
ISOFIX storleksklass och barnstol
A - ISO/F3:framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kgB - ISO/F2:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgB1 - ISO/F2X:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgC - ISO/F3:bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kgD - ISO/R2:bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kgE - ISO/R1:bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg
