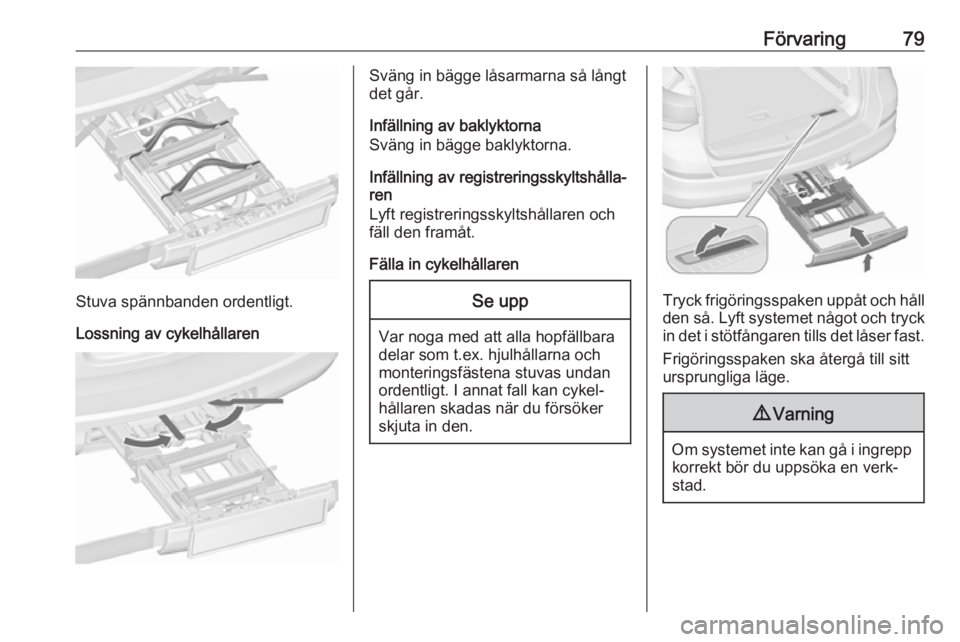

Förvaring79
Stuva spännbanden ordentligt.
Lossning av cykelhållaren
Sväng in bägge låsarmarna så långt
det går.
Infällning av baklyktorna
Sväng in bägge baklyktorna.
Infällning av registreringsskyltshålla‐
ren
Lyft registreringsskyltshållaren och fäll den framåt.
Fälla in cykelhållarenSe upp
Var noga med att alla hopfällbara
delar som t.ex. hjulhållarna och
monteringsfästena stuvas undan
ordentligt. I annat fall kan cykel‐
hållaren skadas när du försöker
skjuta in den.
Tryck frigöringsspaken uppåt och håll
den så. Lyft systemet något och tryck in det i stötfångaren tills det låser fast.
Frigöringsspaken ska återgå till sitt
ursprungliga läge.
9 Varning
Om systemet inte kan gå i ingrepp
korrekt bör du uppsöka en verk‐stad.

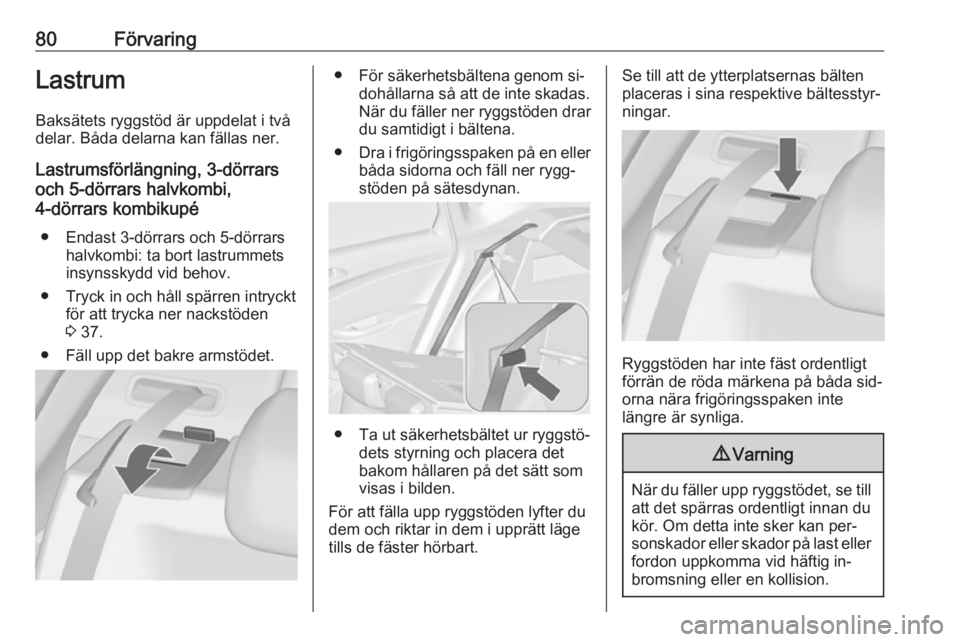

80FörvaringLastrum
Baksätets ryggstöd är uppdelat i två
delar. Båda delarna kan fällas ner.
Lastrumsförlängning, 3-dörrars
och 5-dörrars halvkombi,
4-dörrars kombikupé
● Endast 3-dörrars och 5-dörrars halvkombi: ta bort lastrummetsinsynsskydd vid behov.
● Tryck in och håll spärren intryckt för att trycka ner nackstöden3 37.
● Fäll upp det bakre armstödet.● För säkerhetsbältena genom si‐ dohållarna så att de inte skadas.
När du fäller ner ryggstöden drar
du samtidigt i bältena.
● Dra i frigöringsspaken på en eller
båda sidorna och fäll ner rygg‐
stöden på sätesdynan.
● Ta ut säkerhetsbältet ur ryggstö‐ dets styrning och placera det
bakom hållaren på det sätt som
visas i bilden.
För att fälla upp ryggstöden lyfter du
dem och riktar in dem i upprätt läge tills de fäster hörbart.
Se till att de ytterplatsernas bälten
placeras i sina respektive bältesstyr‐
ningar.
Ryggstöden har inte fäst ordentligt
förrän de röda märkena på båda sid‐ orna nära frigöringsspaken inte
längre är synliga.
9 Varning
När du fäller upp ryggstödet, se till
att det spärras ordentligt innan du
kör. Om detta inte sker kan per‐ sonskador eller skador på last eller
fordon uppkomma vid häftig in‐
bromsning eller en kollision.

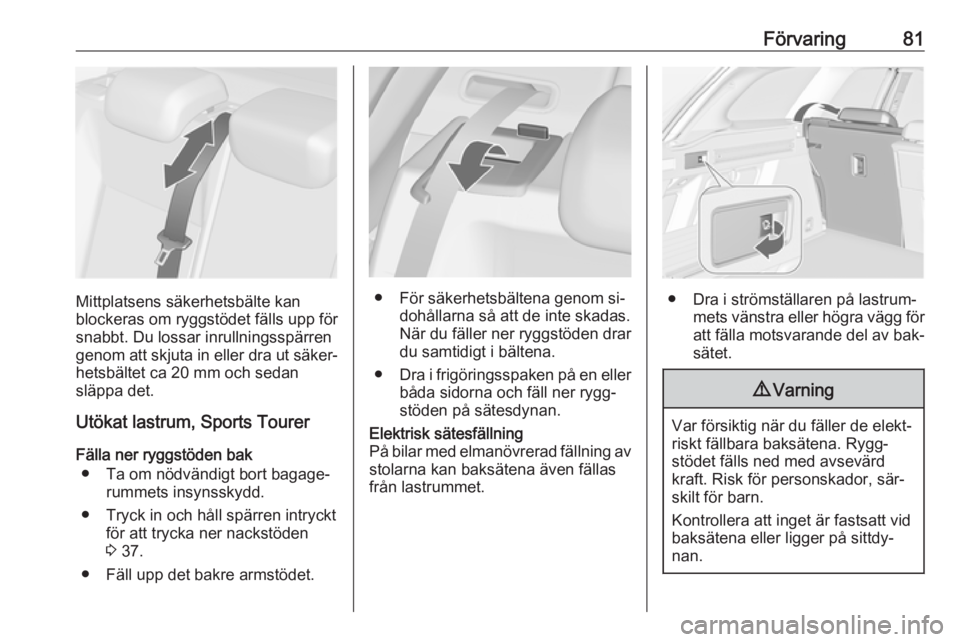

Förvaring81
Mittplatsens säkerhetsbälte kan
blockeras om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att skjuta in eller dra ut säker‐
hetsbältet ca 20 mm och sedan
släppa det.
Utökat lastrum, Sports Tourer
Fälla ner ryggstöden bak ● Ta om nödvändigt bort bagage‐ rummets insynsskydd.
● Tryck in och håll spärren intryckt för att trycka ner nackstöden
3 37.
● Fäll upp det bakre armstödet.● För säkerhetsbältena genom si‐ dohållarna så att de inte skadas.
När du fäller ner ryggstöden drar
du samtidigt i bältena.
● Dra i frigöringsspaken på en eller
båda sidorna och fäll ner rygg‐
stöden på sätesdynan.
Elektrisk sätesfällning
På bilar med elmanövrerad fällning av stolarna kan baksätena även fällas
från lastrummet.
● Dra i strömställaren på lastrum‐ mets vänstra eller högra vägg för
att fälla motsvarande del av bak‐ sätet.
9 Varning
Var försiktig när du fäller de elekt‐
riskt fällbara baksätena. Rygg‐
stödet fälls ned med avsevärd
kraft. Risk för personskador, sär‐
skilt för barn.
Kontrollera att inget är fastsatt vid
baksätena eller ligger på sittdy‐
nan.

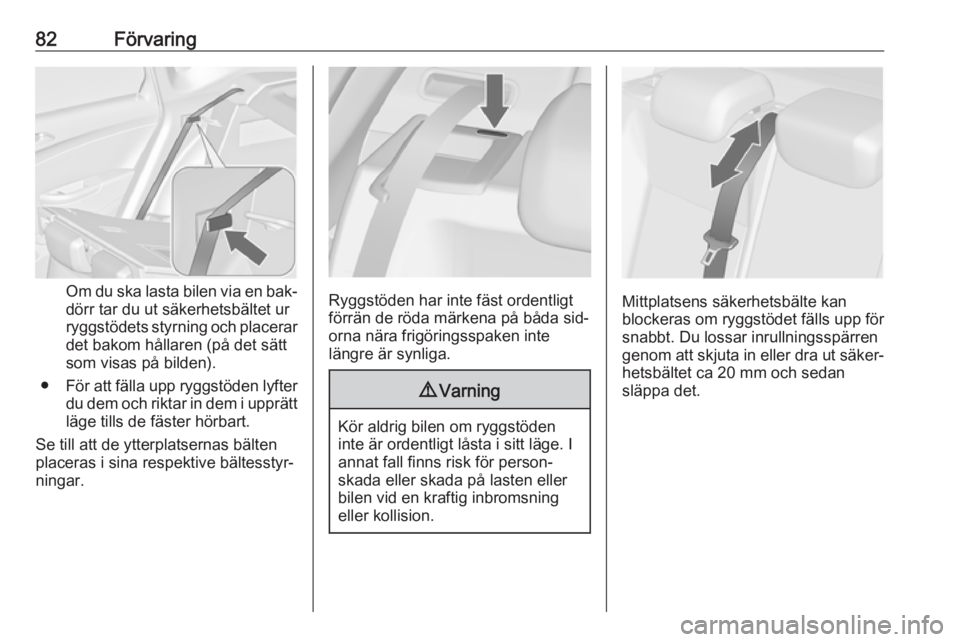

82Förvaring
Om du ska lasta bilen via en bak‐
dörr tar du ut säkerhetsbältet ur
ryggstödets styrning och placerar
det bakom hållaren (på det sätt
som visas på bilden).
● För att fälla upp ryggstöden lyfter
du dem och riktar in dem i upprätt
läge tills de fäster hörbart.
Se till att de ytterplatsernas bälten
placeras i sina respektive bältesstyr‐
ningar.Ryggstöden har inte fäst ordentligt
förrän de röda märkena på båda sid‐ orna nära frigöringsspaken inte
längre är synliga.
9 Varning
Kör aldrig bilen om ryggstöden
inte är ordentligt låsta i sitt läge. I
annat fall finns risk för person‐
skada eller skada på lasten eller
bilen vid en kraftig inbromsning
eller kollision.
Mittplatsens säkerhetsbälte kan
blockeras om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att skjuta in eller dra ut säker‐
hetsbältet ca 20 mm och sedan
släppa det.

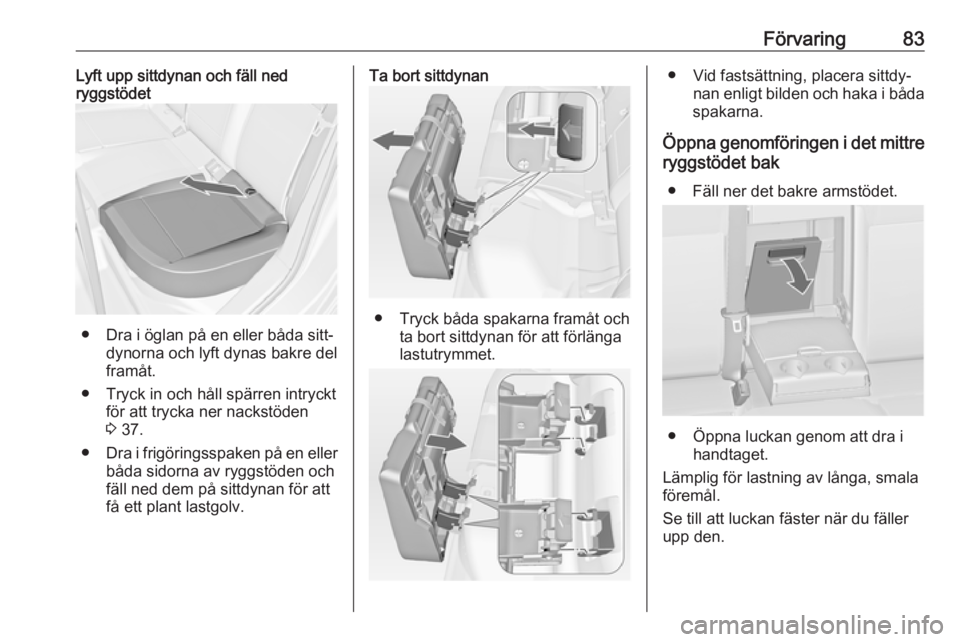

Förvaring83Lyft upp sittdynan och fäll ned
ryggstödet
● Dra i öglan på en eller båda sitt‐
dynorna och lyft dynas bakre del
framåt.
● Tryck in och håll spärren intryckt för att trycka ner nackstöden3 37.
● Dra i frigöringsspaken på en eller
båda sidorna av ryggstöden och
fäll ned dem på sittdynan för att
få ett plant lastgolv.
Ta bort sittdynan
● Tryck båda spakarna framåt och ta bort sittdynan för att förlänga
lastutrymmet.
● Vid fastsättning, placera sittdy‐ nan enligt bilden och haka i båda
spakarna.
Öppna genomföringen i det mittre ryggstödet bak
● Fäll ner det bakre armstödet.
● Öppna luckan genom att dra i handtaget.
Lämplig för lastning av långa, smala
föremål.
Se till att luckan fäster när du fäller
upp den.

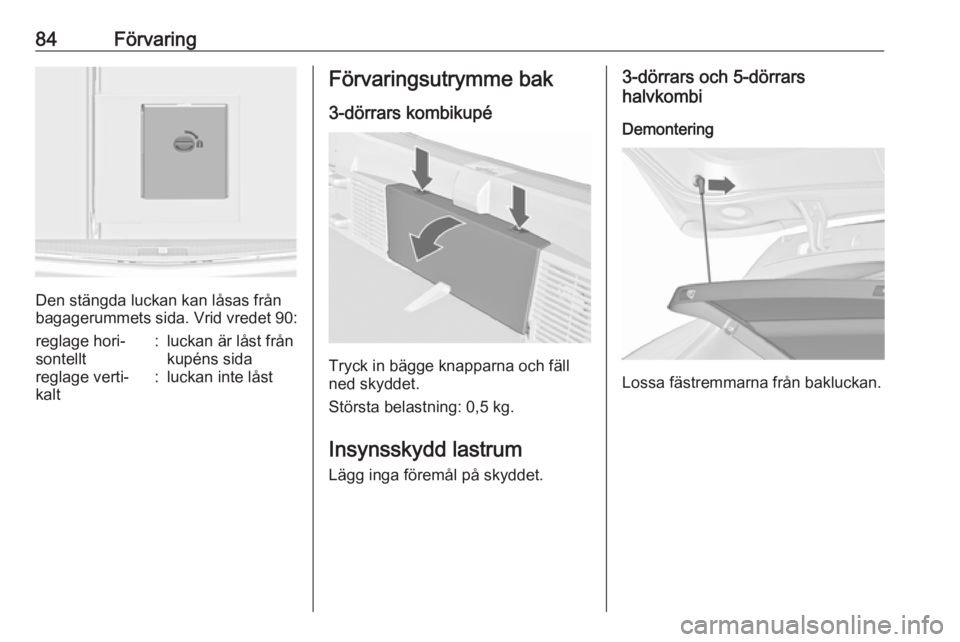

84Förvaring
Den stängda luckan kan låsas från
bagagerummets sida. Vrid vredet 90:
reglage hori‐
sontellt:luckan är låst från
kupéns sidareglage verti‐
kalt:luckan inte låstFörvaringsutrymme bak
3-dörrars kombikupé
Tryck in bägge knapparna och fäll
ned skyddet.
Största belastning: 0,5 kg.
Insynsskydd lastrum
Lägg inga föremål på skyddet.
3-dörrars och 5-dörrars
halvkombi
Demontering
Lossa fästremmarna från bakluckan.

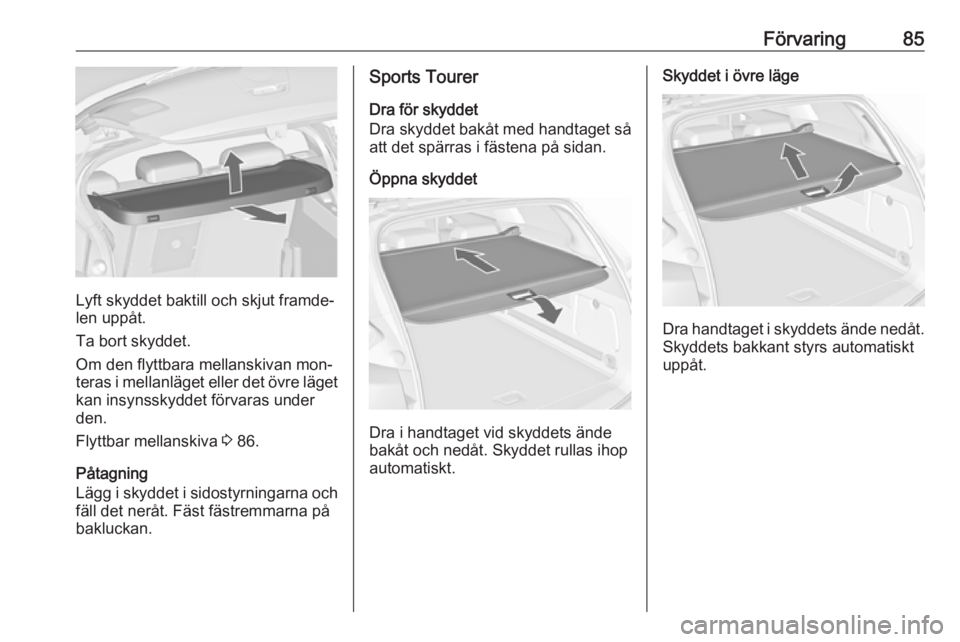

Förvaring85
Lyft skyddet baktill och skjut framde‐
len uppåt.
Ta bort skyddet.
Om den flyttbara mellanskivan mon‐
teras i mellanläget eller det övre läget
kan insynsskyddet förvaras under
den.
Flyttbar mellanskiva 3 86.
Påtagning
Lägg i skyddet i sidostyrningarna och
fäll det neråt. Fäst fästremmarna på
bakluckan.
Sports Tourer
Dra för skyddet
Dra skyddet bakåt med handtaget så att det spärras i fästena på sidan.
Öppna skyddet
Dra i handtaget vid skyddets ände
bakåt och nedåt. Skyddet rullas ihop
automatiskt.
Skyddet i övre läge
Dra handtaget i skyddets ände nedåt. Skyddets bakkant styrs automatiskt
uppåt.

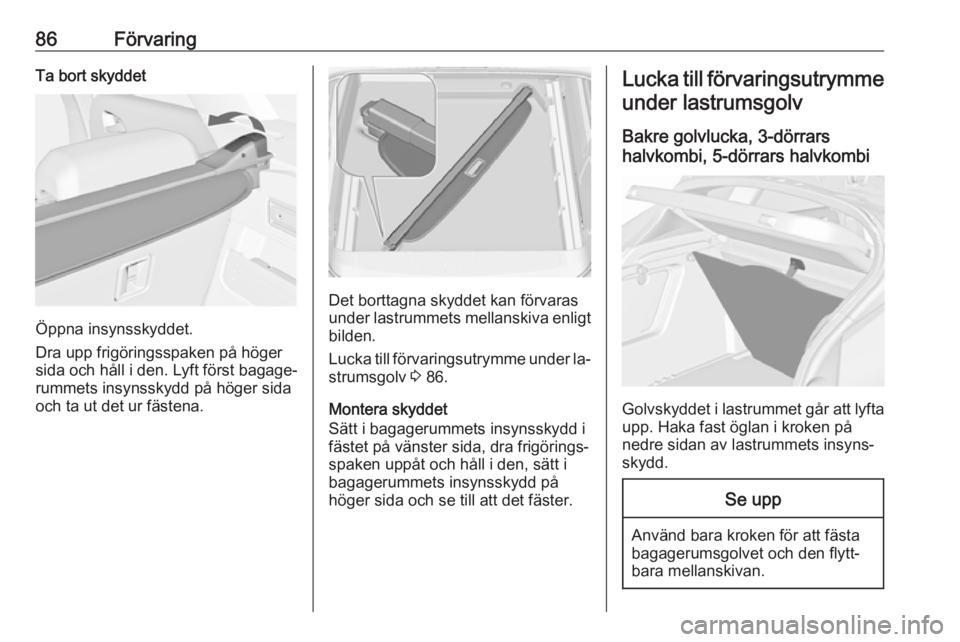

86FörvaringTa bort skyddet
Öppna insynsskyddet.
Dra upp frigöringsspaken på höger
sida och håll i den. Lyft först bagage‐
rummets insynsskydd på höger sida och ta ut det ur fästena.
Det borttagna skyddet kan förvaras
under lastrummets mellanskiva enligt
bilden.
Lucka till förvaringsutrymme under la‐ strumsgolv 3 86.
Montera skyddet
Sätt i bagagerummets insynsskydd i
fästet på vänster sida, dra frigörings‐
spaken uppåt och håll i den, sätt i
bagagerummets insynsskydd på
höger sida och se till att det fäster.
Lucka till förvaringsutrymme
under lastrumsgolv
Bakre golvlucka, 3-dörrars
halvkombi, 5-dörrars halvkombi
Golvskyddet i lastrummet går att lyfta
upp. Haka fast öglan i kroken på
nedre sidan av lastrummets insyns‐
skydd.
Se upp
Använd bara kroken för att fästa
bagagerumsgolvet och den flytt‐ bara mellanskivan.

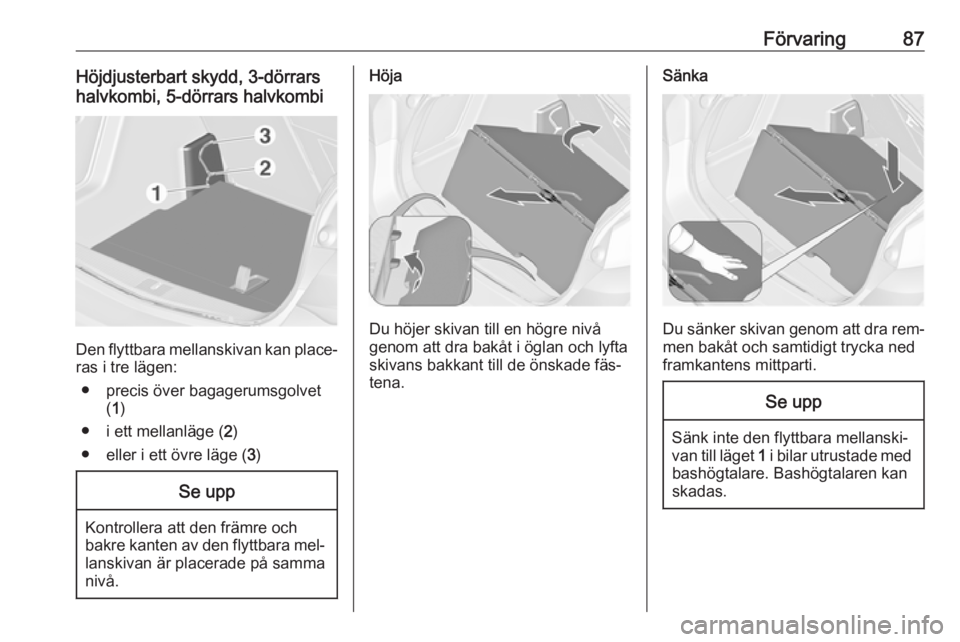

Förvaring87Höjdjusterbart skydd, 3-dörrars
halvkombi, 5-dörrars halvkombi
Den flyttbara mellanskivan kan place‐
ras i tre lägen:
● precis över bagagerumsgolvet (1 )
● i ett mellanläge ( 2)
● eller i ett övre läge ( 3)
Se upp
Kontrollera att den främre och
bakre kanten av den flyttbara mel‐
lanskivan är placerade på samma
nivå.
Höja
Du höjer skivan till en högre nivå
genom att dra bakåt i öglan och lyfta
skivans bakkant till de önskade fäs‐
tena.
Sänka
Du sänker skivan genom att dra rem‐
men bakåt och samtidigt trycka ned
framkantens mittparti.
Se upp
Sänk inte den flyttbara mellanski‐
van till läget 1 i bilar utrustade med
bashögtalare. Bashögtalaren kan
skadas.

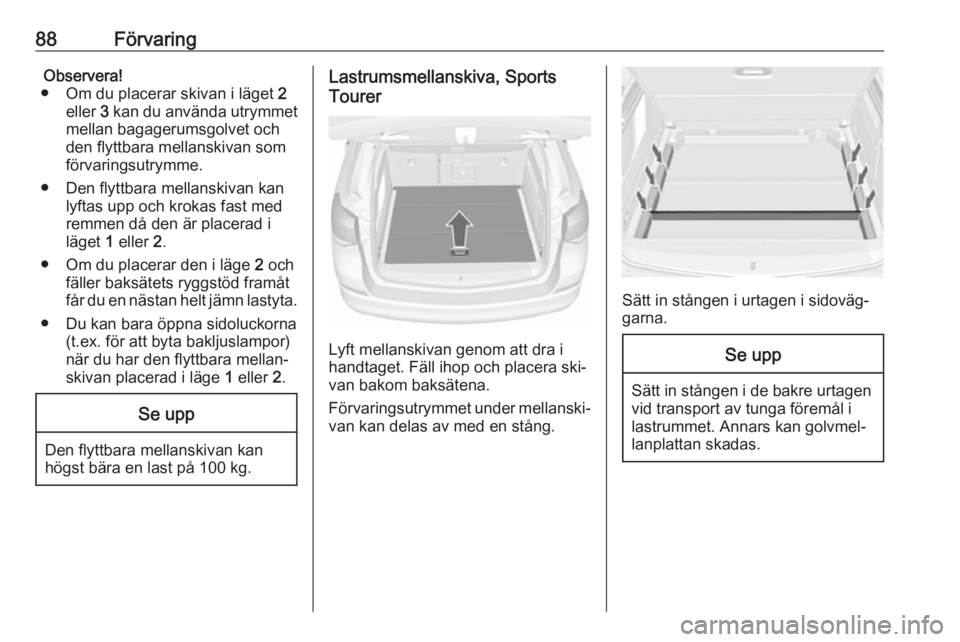

88FörvaringObservera!
● Om du placerar skivan i läget 2
eller 3 kan du använda utrymmet
mellan bagagerumsgolvet och
den flyttbara mellanskivan som
förvaringsutrymme.
● Den flyttbara mellanskivan kan lyftas upp och krokas fast med
remmen då den är placerad i
läget 1 eller 2.
● Om du placerar den i läge 2 och
fäller baksätets ryggstöd framåt
får du en nästan helt jämn lastyta.
● Du kan bara öppna sidoluckorna (t.ex. för att byta bakljuslampor)
när du har den flyttbara mellan‐
skivan placerad i läge 1 eller 2.Se upp
Den flyttbara mellanskivan kan
högst bära en last på 100 kg.
Lastrumsmellanskiva, Sports
Tourer
Lyft mellanskivan genom att dra i
handtaget. Fäll ihop och placera ski‐
van bakom baksätena.
Förvaringsutrymmet under mellanski‐ van kan delas av med en stång.
Sätt in stången i urtagen i sidoväg‐
garna.
Se upp
Sätt in stången i de bakre urtagen vid transport av tunga föremål i
lastrummet. Annars kan golvmel‐
lanplattan skadas.
