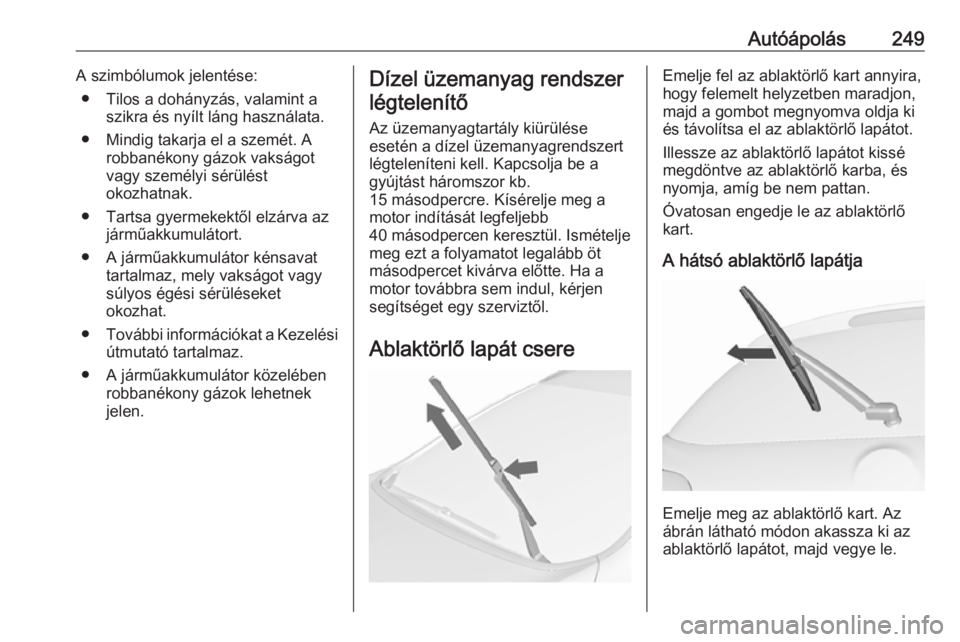

Autóápolás249A szimbólumok jelentése:● Tilos a dohányzás, valamint a szikra és nyílt láng használata.
● Mindig takarja el a szemét. A robbanékony gázok vakságot
vagy személyi sérülést
okozhatnak.
● Tartsa gyermekektől elzárva az járműakkumulátort.
● A járműakkumulátor kénsavat tartalmaz, mely vakságot vagy
súlyos égési sérüléseket
okozhat.
● További információkat a Kezelési
útmutató tartalmaz.
● A járműakkumulátor közelében robbanékony gázok lehetnek
jelen.Dízel üzemanyag rendszer
légtelenítő
Az üzemanyagtartály kiürülése
esetén a dízel üzemanyagrendszert
légteleníteni kell. Kapcsolja be a
gyújtást háromszor kb.
15 másodpercre. Kísérelje meg a motor indítását legfeljebb
40 másodpercen keresztül. Ismételje
meg ezt a folyamatot legalább öt
másodpercet kivárva előtte. Ha a
motor továbbra sem indul, kérjen
segítséget egy szerviztől.
Ablaktörlő lapát csereEmelje fel az ablaktörlő kart annyira,
hogy felemelt helyzetben maradjon,
majd a gombot megnyomva oldja ki
és távolítsa el az ablaktörlő lapátot.
Illessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan.
Óvatosan engedje le az ablaktörlő
kart.
A hátsó ablaktörlő lapátja
Emelje meg az ablaktörlő kart. Az
ábrán látható módon akassza ki az
ablaktörlő lapátot, majd vegye le.

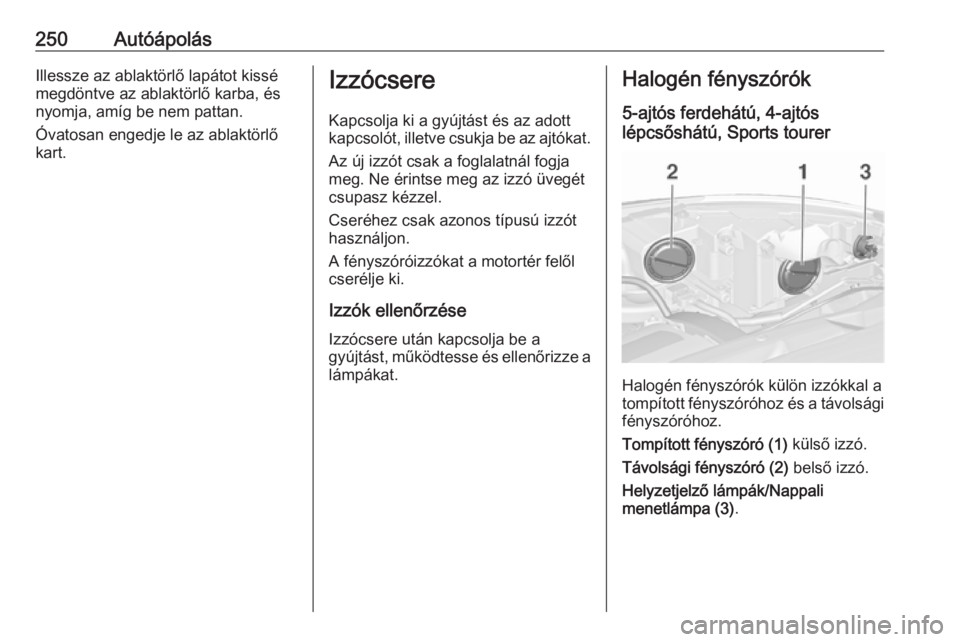

250AutóápolásIllessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan.
Óvatosan engedje le az ablaktörlő
kart.Izzócsere
Kapcsolja ki a gyújtást és az adott
kapcsolót, illetve csukja be az ajtókat.
Az új izzót csak a foglalatnál fogja
meg. Ne érintse meg az izzó üvegét csupasz kézzel.
Cseréhez csak azonos típusú izzót használjon.
A fényszóróizzókat a motortér felől
cserélje ki.
Izzók ellenőrzése Izzócsere után kapcsolja be a
gyújtást, működtesse és ellenőrizze a lámpákat.Halogén fényszórók
5-ajtós ferdehátú, 4-ajtós
lépcsőshátú, Sports tourer
Halogén fényszórók külön izzókkal a
tompított fényszóróhoz és a távolsági fényszóróhoz.
Tompított fényszóró (1) külső izzó.
Távolsági fényszóró (2) belső izzó.
Helyzetjelző lámpák/Nappali
menetlámpa (3) .

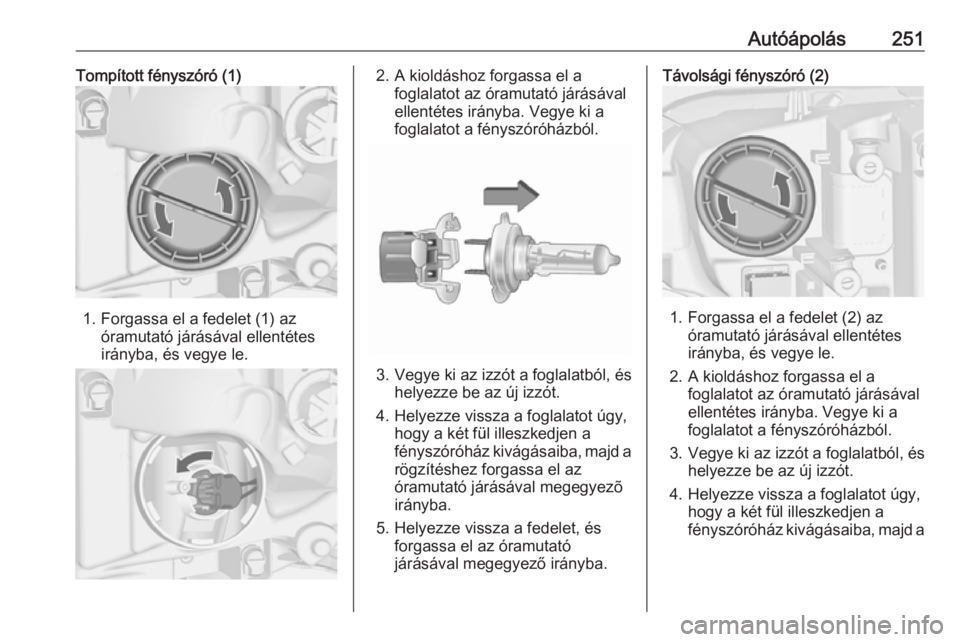

Autóápolás251Tompított fényszóró (1)
1. Forgassa el a fedelet (1) azóramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyezõ
irányba.
5. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Távolsági fényszóró (2)
1. Forgassa el a fedelet (2) az óramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a

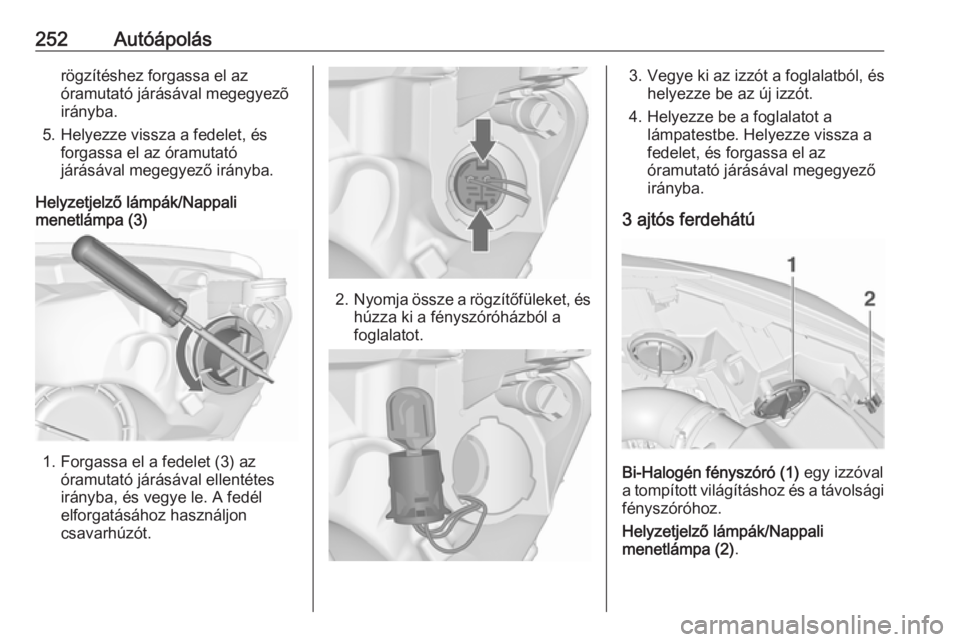

252Autóápolásrögzítéshez forgassa el az
óramutató járásával megegyezõ
irányba.
5. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Helyzetjelző lámpák/Nappali
menetlámpa (3)
1. Forgassa el a fedelet (3) az
óramutató járásával ellentétes
irányba, és vegye le. A fedél
elforgatásához használjon
csavarhúzót.
2. Nyomja össze a rögzítőfüleket, és
húzza ki a fényszóróházból a
foglalatot.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be a foglalatot a lámpatestbe. Helyezze vissza a
fedelet, és forgassa el az
óramutató járásával megegyező
irányba.
3 ajtós ferdehátú
Bi-Halogén fényszóró (1) egy izzóval
a tompított világításhoz és a távolsági fényszóróhoz.
Helyzetjelző lámpák/Nappali
menetlámpa (2) .

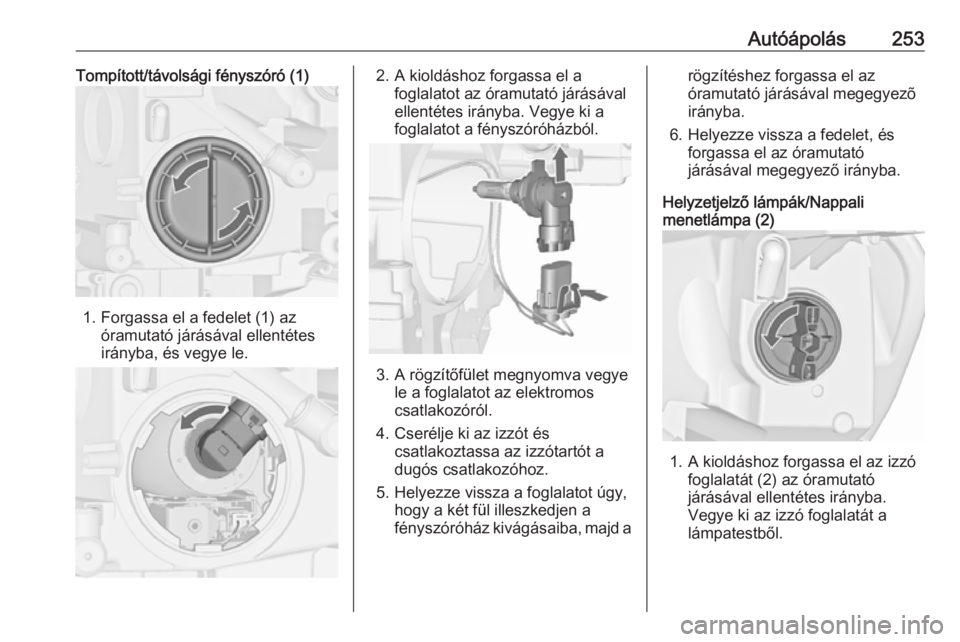

Autóápolás253Tompított/távolsági fényszóró (1)
1. Forgassa el a fedelet (1) azóramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a
rögzítéshez forgassa el az
óramutató járásával megegyezõ
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Helyzetjelző lámpák/Nappali
menetlámpa (2)
1. A kioldáshoz forgassa el az izzó
foglalatát (2) az óramutató
járásával ellentétes irányba.
Vegye ki az izzó foglalatát a
lámpatestből.

254Autóápolás
2. Távolítsa el az izzót a foglalatból,kihúzva azt.
3. Cserélje ki és illessze be az új izzót a foglalatba.
4. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
Adaptív első világítás9 Veszély
Az adaptív első világítási rendszer
Xenon fényszórókat használ.
A Xenon fényszórók rendkívül
magas elektromos feszültségen
működnek. Ne érintse meg. Az
izzócserét bízza szervizre.
A helyzetjelző/nappali menetlámpa
LED lámpákat tartalmaz, ezért ezek
nem cserélhetők.
A kanyarfény izzói cserélhetők.
Kanyarfény
1. Forgassa el a fedelet az óramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.

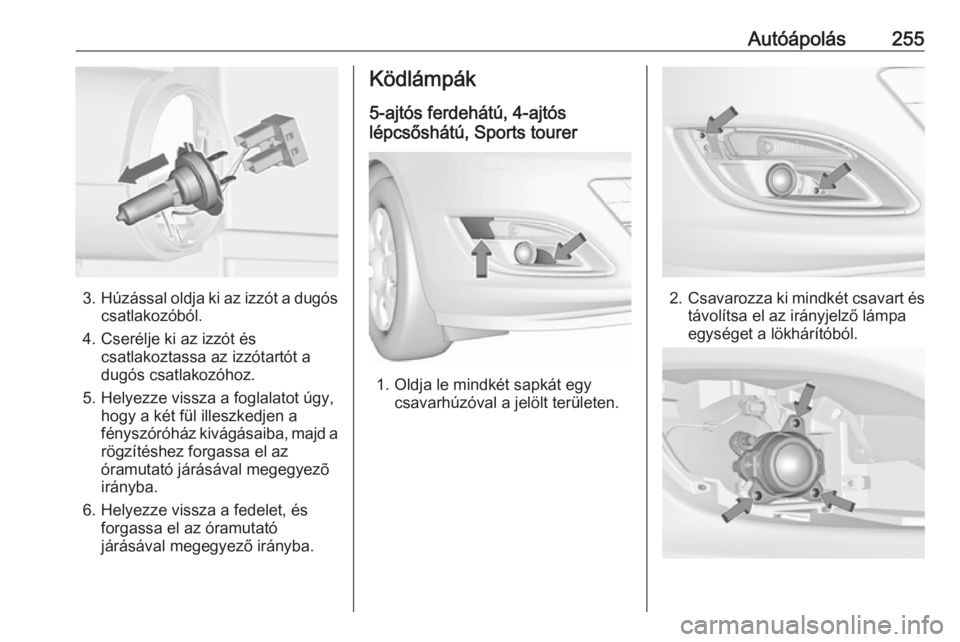

Autóápolás255
3.Húzással oldja ki az izzót a dugós
csatlakozóból.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyezõ
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Ködlámpák
5-ajtós ferdehátú, 4-ajtós
lépcsőshátú, Sports tourer
1. Oldja le mindkét sapkát egy csavarhúzóval a jelölt területen.
2.Csavarozza ki mindkét csavart és
távolítsa el az irányjelző lámpa
egységet a lökhárítóból.

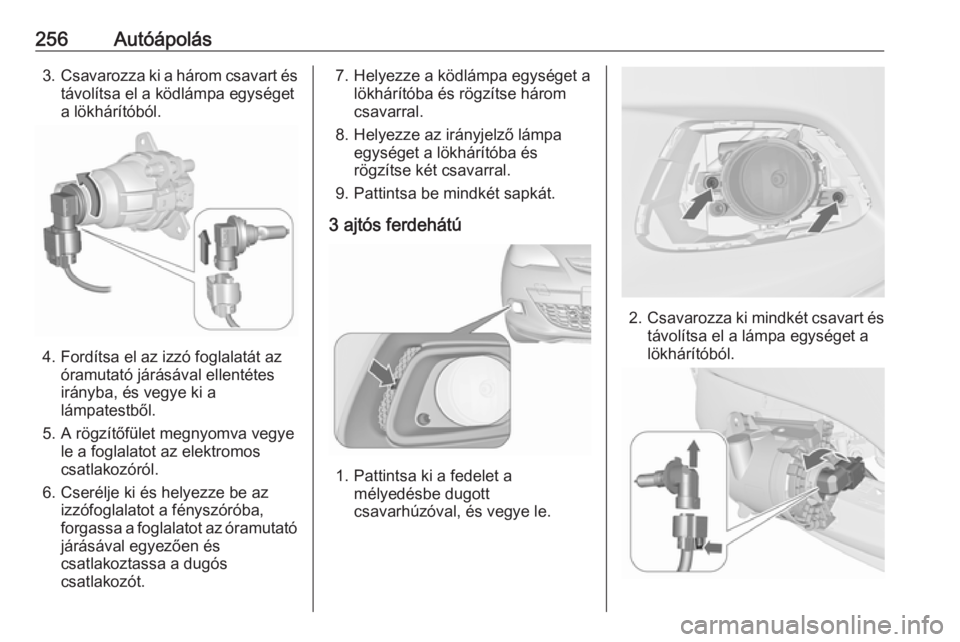

256Autóápolás3.Csavarozza ki a három csavart és
távolítsa el a ködlámpa egységet
a lökhárítóból.
4. Fordítsa el az izzó foglalatát az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
5. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
6. Cserélje ki és helyezze be az izzófoglalatot a fényszóróba,
forgassa a foglalatot az óramutató
járásával egyezően és
csatlakoztassa a dugós
csatlakozót.
7. Helyezze a ködlámpa egységet a lökhárítóba és rögzítse három
csavarral.
8. Helyezze az irányjelző lámpa egységet a lökhárítóba és
rögzítse két csavarral.
9. Pattintsa be mindkét sapkát.
3 ajtós ferdehátú
1. Pattintsa ki a fedelet a mélyedésbe dugott
csavarhúzóval, és vegye le.
2. Csavarozza ki mindkét csavart és
távolítsa el a lámpa egységet a
lökhárítóból.

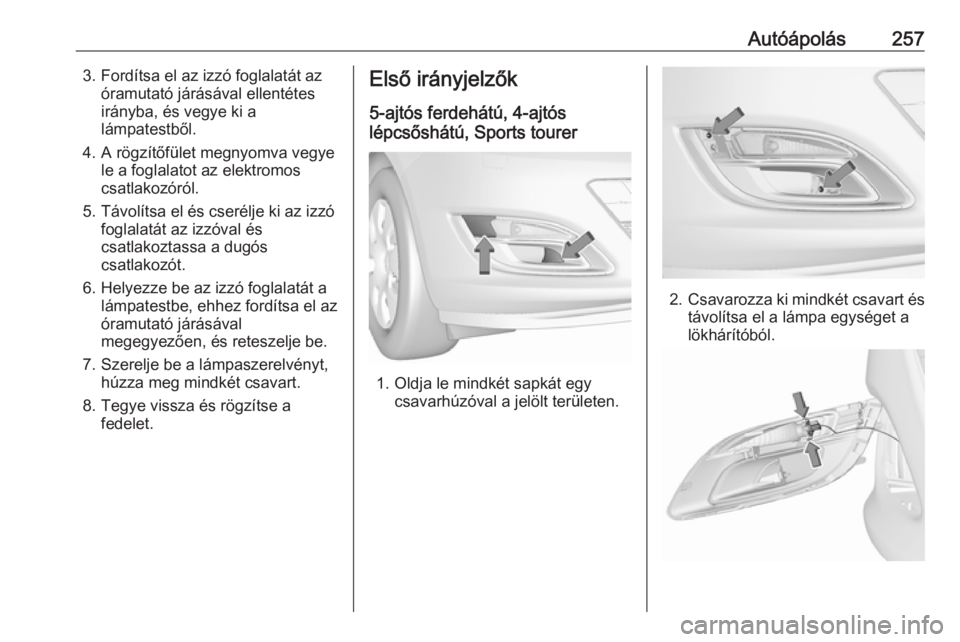

Autóápolás2573. Fordítsa el az izzó foglalatát azóramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
4. A rögzítőfület megnyomva vegye le a foglalatot az elektromos
csatlakozóról.
5. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
6. Helyezze be az izzó foglalatát a lámpatestbe, ehhez fordítsa el az
óramutató járásával
megegyezően, és reteszelje be.
7. Szerelje be a lámpaszerelvényt, húzza meg mindkét csavart.
8. Tegye vissza és rögzítse a fedelet.Első irányjelzők
5-ajtós ferdehátú, 4-ajtós
lépcsőshátú, Sports tourer
1. Oldja le mindkét sapkát egy csavarhúzóval a jelölt területen.
2.Csavarozza ki mindkét csavart és
távolítsa el a lámpa egységet a
lökhárítóból.

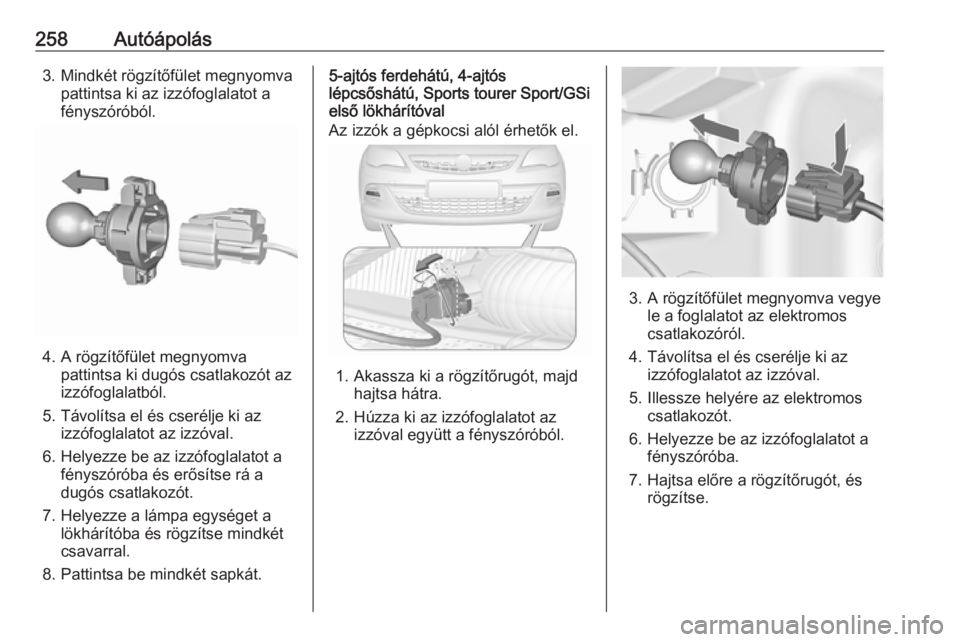

258Autóápolás3. Mindkét rögzítőfület megnyomvapattintsa ki az izzófoglalatot a
fényszóróból.
4. A rögzítőfület megnyomva pattintsa ki dugós csatlakozót az
izzófoglalatból.
5. Távolítsa el és cserélje ki az izzófoglalatot az izzóval.
6. Helyezze be az izzófoglalatot a fényszóróba és erősítse rá a
dugós csatlakozót.
7. Helyezze a lámpa egységet a lökhárítóba és rögzítse mindkét
csavarral.
8. Pattintsa be mindkét sapkát.
5-ajtós ferdehátú, 4-ajtós
lépcsőshátú, Sports tourer Sport/GSi
első lökhárítóval
Az izzók a gépkocsi alól érhetők el.
1. Akassza ki a rögzítőrugót, majd hajtsa hátra.
2. Húzza ki az izzófoglalatot az izzóval együtt a fényszóróból.
3. A rögzítőfület megnyomva vegyele a foglalatot az elektromos
csatlakozóról.
4. Távolítsa el és cserélje ki az izzófoglalatot az izzóval.
5. Illessze helyére az elektromos csatlakozót.
6. Helyezze be az izzófoglalatot a fényszóróba.
7. Hajtsa előre a rögzítőrugót, és rögzítse.
