OPEL ASTRA J 2016.5 Kezelési útmutató (in Hungarian)

Autóápolás2694. Helyezze be az izzótartót, ésforgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.

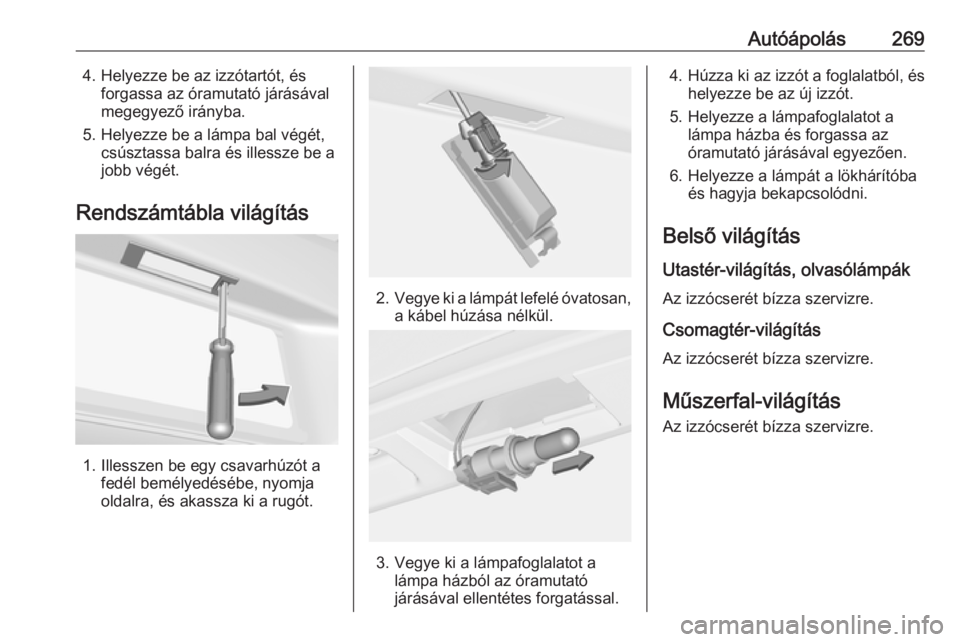

Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
2. Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Belső világítás
Utastér-világítás, olvasólámpák Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Műszerfal-világítás Az izzócserét bízza szervizre.

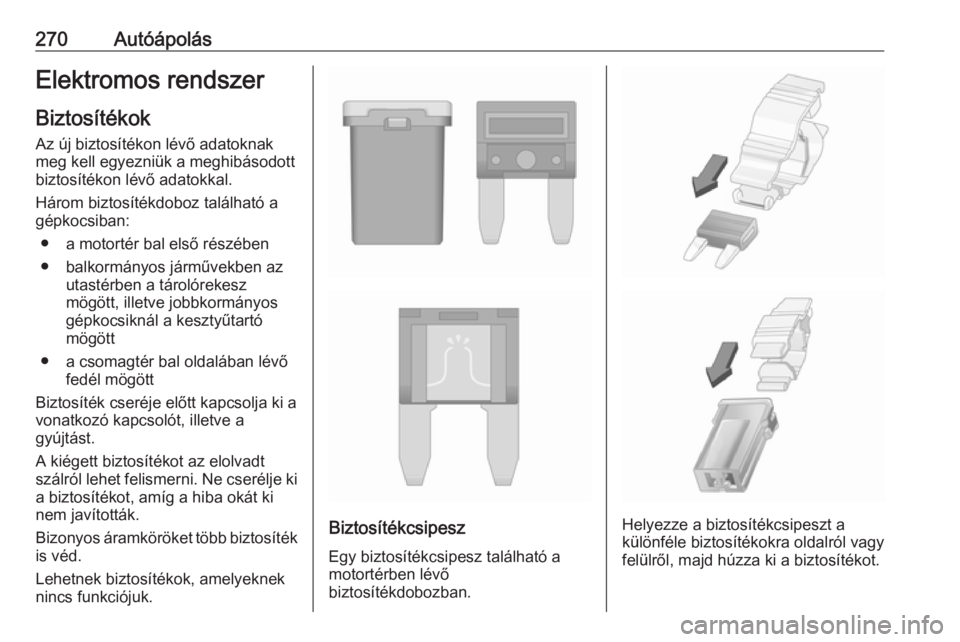

270AutóápolásElektromos rendszerBiztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
● a motortér bal első részében
● balkormányos járművekben az utastérben a tárolórekesz
mögött, illetve jobbkormányos
gépkocsiknál a kesztyűtartó
mögött
● a csomagtér bal oldalában lévő fedél mögött
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Biztosítékcsipesz
Egy biztosítékcsipesz található a
motortérben lévő
biztosítékdobozban.Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.

Autóápolás271Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.
SzámÁramkör1Motor vezérlőegység2Lambda-szonda3Üzemanyag-befecsken‐
dezés/Gyújtásrendszer4Üzemanyag-befecsken‐
dezés/Gyújtásrendszer5–6Tükörfűtés/Riasztóberen‐
dezés7Ventilátorvezérlés/Motor
vezérlőegység/Sebesség‐
váltó vezérlőegység8Lambda-szonda/Motorhűtés9Hátsó ablak érzékelő10Járműakkumulátor-érzékelő11Csomagtérajtó zár12Adaptív első világítás/Auto‐
matikus fényszóróvezérlés13ABS14Hátsó ablaktörlő15Motor vezérlőegység16Indítómotor

272AutóápolásSzámÁramkör17Sebességváltó vezérlő‐
egység18Hátsó ablakfűtés19Első elektromos ablakemelők20Hátsó elektromos ablake‐
melők21Hátsó elektromos központ22Bal oldali távolsági fényszóró
(Halogén)23Fényszórómosó rendszer24Jobb oldali tompított fény‐
szóró (Xenon)25Bal oldali tompított fényszóró
(Xenon)26Első ködlámpák27Dízelüzemanyag-fűtés28Start/stop rendszer29Elektromos rögzítőfék30ABS31Adaptív sebességtartó auto‐
matika32LégzsákSzámÁramkör33Adaptív első világítás/Auto‐
matikus fényszóróvezérlés34Kipufogógáz-visszavezetés35Külső visszapillantó tükör/
Esőérzékelő36Hőmérséklet-szabályozás37Tankszellőztető tekercs38Vákuumszivattyú39Központi vezérlőmodul40Szélvédőmosó rendszer/
Hátsó ablakmosó rendszer41Jobb oldali távolsági fény‐
szóró (Halogén)42Hűtőventilátor43Ablaktörlő44Ablaktörlő45Hűtőventilátor46–47Kürt48Hűtőventilátor49Üzemanyag-szivattyú50Fényszóró-magasság beál‐
lítás/Adaptív első világításSzámÁramkör51Hűtőrács-lezárás52Kiegészítő fűtés/Dízelmotor53Sebességváltó vezérlő‐
egység/Motor vezérlőegység54Vákuumszivattyú/Műszer‐
csoport/Fűtés szellőzés/
Légkondicionáló rendszer
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.

Autóápolás273Műszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban lévő
tárolórekesz mögött található.
Nyissa ki a tárolórekeszt, és balra
nyomva oldja ki. Hajtsa le a
tárolórekeszt, és távolítsa el.
Jobbkormányos gépkocsik esetén a
biztosítékdoboz a kesztyűtartóban,
egy fedél mögött található. Nyissa ki
a kesztyűtartót, majd nyissa ki a
fedelet és hajtsa le.
SzámÁramkör1Kijelzők2Külső világítás/Karosszéria
vezérlőegység3Külső világítás/Karosszéria
vezérlőegység4Infotainment rendszer5Infotainment rendszer/
Műszerfal6Tartozékcsatlakozó/Cigaret‐
tagyújtó7Csatlakozó-aljzat8Bal tompított fényszóró/
Karosszéria vezérlőegység9Jobb tompított fényszóró/
Karosszéria vezérlőegység/
Légzsákmodul10Ajtózárak/Karosszéria vezér‐
lőegység11Belső ventilátor12–13–14Diagnosztikai csatlakozó15Légzsák

274AutóápolásSzámÁramkör16Csatlakozó-aljzat17Légkondicionáló rendszer18Logisztika19Karosszéria vezérlőegység20Karosszéria vezérlőegység21Műszercsoport/Riasztóbe‐
rendezés22Gyújtásérzékelő23Karosszéria vezérlőegység24Karosszéria vezérlőegység25–26Tápellátás csatlakozóaljzata,
csomagtér (ha nincs csomag‐ téri biztosítékdoboz) (csak
Sports Tourer)

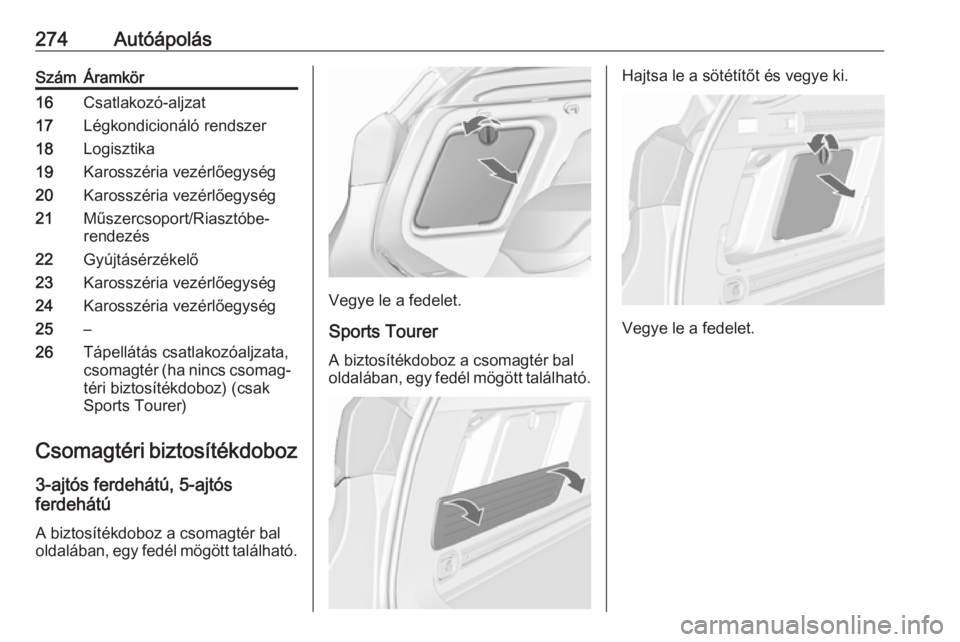

Csomagtéri biztosítékdoboz
3-ajtós ferdehátú, 5-ajtós
ferdehátú
A biztosítékdoboz a csomagtér bal
oldalában, egy fedél mögött található.
Vegye le a fedelet.
Sports Tourer
A biztosítékdoboz a csomagtér bal
oldalában, egy fedél mögött található.
Hajtsa le a sötétítőt és vegye ki.
Vegye le a fedelet.

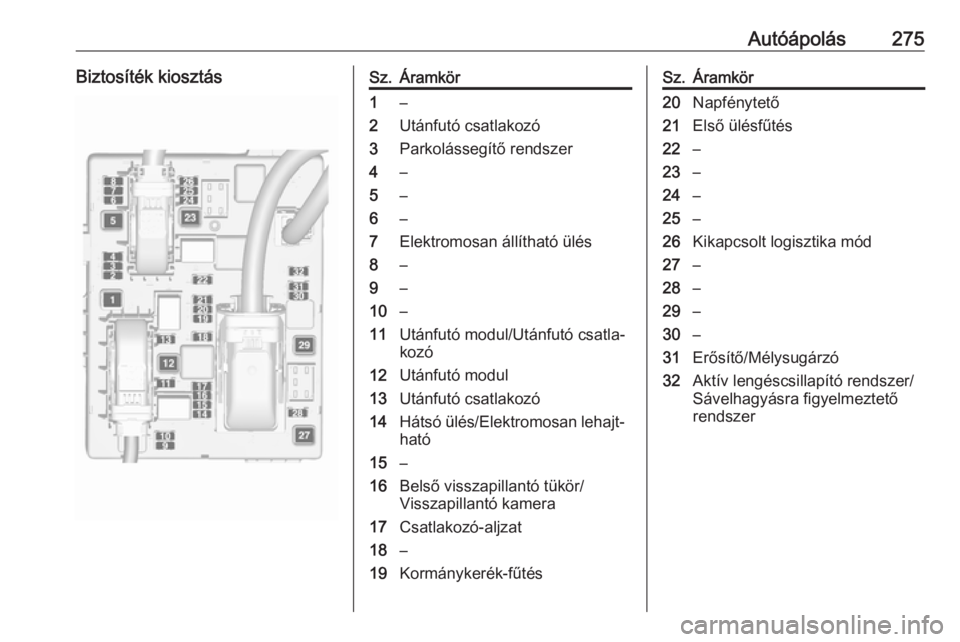

Autóápolás275Biztosíték kiosztásSz.Áramkör1–2Utánfutó csatlakozó3Parkolássegítő rendszer4–5–6–7Elektromosan állítható ülés8–9–10–11Utánfutó modul/Utánfutó csatla‐
kozó12Utánfutó modul13Utánfutó csatlakozó14Hátsó ülés/Elektromosan lehajt‐
ható15–16Belső visszapillantó tükör/
Visszapillantó kamera17Csatlakozó-aljzat18–19Kormánykerék-fűtésSz.Áramkör20Napfénytető21Első ülésfűtés22–23–24–25–26Kikapcsolt logisztika mód27–28–29–30–31Erősítő/Mélysugárzó32Aktív lengéscsillapító rendszer/
Sávelhagyásra figyelmeztető
rendszer

276Autóápolás

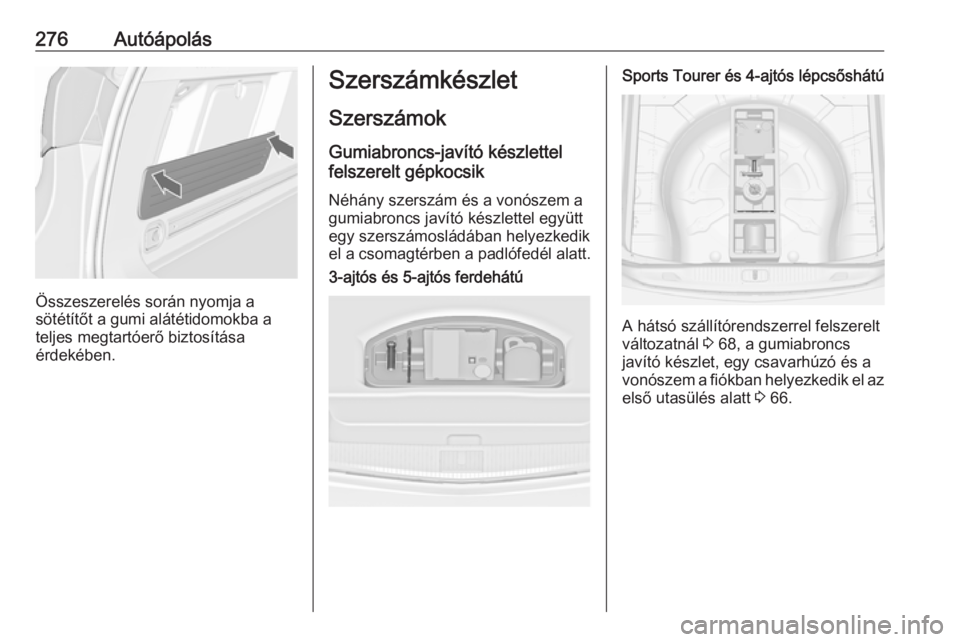

Összeszerelés során nyomja a
sötétítőt a gumi alátétidomokba a teljes megtartóerő biztosítása
érdekében.
Szerszámkészlet
Szerszámok Gumiabroncs-javító készlettel
felszerelt gépkocsik
Néhány szerszám és a vonószem a
gumiabroncs javító készlettel együtt
egy szerszámosládában helyezkedik
el a csomagtérben a padlófedél alatt.3-ajtós és 5-ajtós ferdehátúSports Tourer és 4-ajtós lépcsőshátú
A hátsó szállítórendszerrel felszerelt
változatnál 3 68, a gumiabroncs
javító készlet, egy csavarhúzó és a
vonószem a fiókban helyezkedik el az
első utasülés alatt 3 66.

Autóápolás277Pótkerékkel rendelkező
gépkocsik1a. változat: 3-ajtós és 5-ajtós ferdehátú merev kerékkulccsal
Az emelő, a szerszámok, valamint a
sérült kerék rögzítésére szolgáló
heveder a csomagtérben, a pótkerék alatti szerszámosládában található. A
kerékkulcs és a vonószem a pótkerék
mélyedésben a szerszámosláda
közelében a szerszámtáskában van.
Pótkerék 3 293.
1b. változat: 3-ajtós és 5-ajtós
ferdehátú összecsukható
kerékkulccsal
Ugyanaz mint az 1a. változat, de
összecsukható kerékkulccsal a
merev kerékkulcs helyett a
szerszámtáskában.
2. változat: Sports Tourer
Az emelő, a szerszámok és a
vonószem a szerszámosládában van
a pótkerék alatt a csomagtartóban.
Egy sérült kerék rögzítéséhez (csak
ideiglenes pótkerékkel rendelkező
gépjárműveknél) a kerékkulcs és a
toldócsavar a pótkerék mélyedésben
a szerszámosláda közelében a
szerszámtáskában van. Pótkerék
3 293.

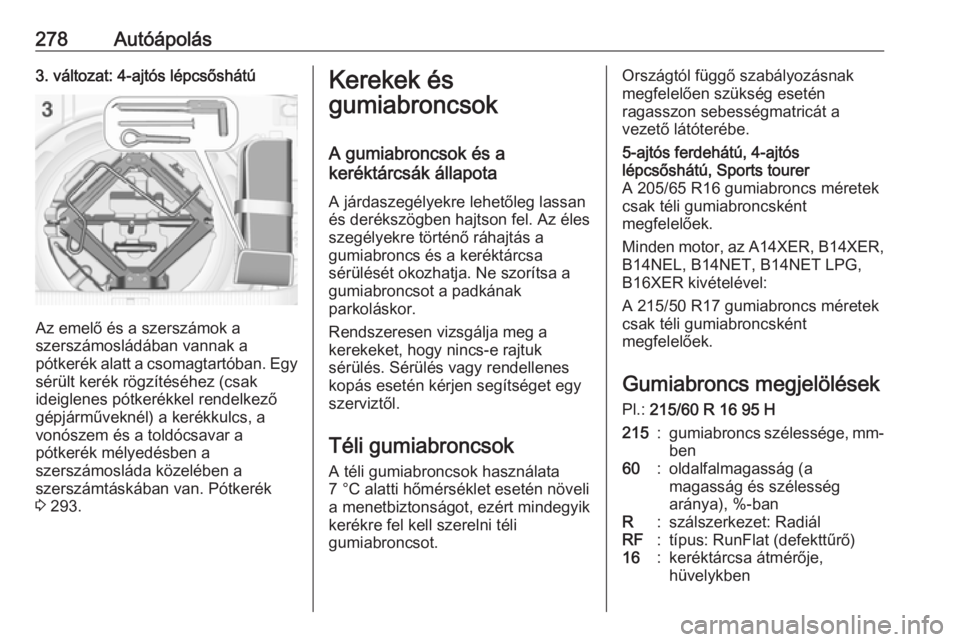

278Autóápolás3. változat: 4-ajtós lépcsőshátú
Az emelő és a szerszámok a
szerszámosládában vannak a
pótkerék alatt a csomagtartóban. Egy
sérült kerék rögzítéséhez (csak
ideiglenes pótkerékkel rendelkező
gépjárműveknél) a kerékkulcs, a
vonószem és a toldócsavar a
pótkerék mélyedésben a
szerszámosláda közelében a
szerszámtáskában van. Pótkerék
3 293.
Kerekek és
gumiabroncsok
A gumiabroncsok és a
keréktárcsák állapota
A járdaszegélyekre lehetőleg lassan
és derékszögben hajtson fel. Az éles
szegélyekre történő ráhajtás a
gumiabroncs és a keréktárcsa
sérülését okozhatja. Ne szorítsa a
gumiabroncsot a padkának
parkoláskor.
Rendszeresen vizsgálja meg a
kerekeket, hogy nincs-e rajtuk
sérülés. Sérülés vagy rendellenes
kopás esetén kérjen segítséget egy
szerviztől.
Téli gumiabroncsok
A téli gumiabroncsok használata
7 °C alatti hőmérséklet esetén növeli
a menetbiztonságot, ezért mindegyik
kerékre fel kell szerelni téli
gumiabroncsot.Országtól függő szabályozásnak
megfelelően szükség esetén
ragasszon sebességmatricát a
vezető látóterébe.5-ajtós ferdehátú, 4-ajtós
lépcsőshátú, Sports tourer
A 205/65 R16 gumiabroncs méretek
csak téli gumiabroncsként
megfelelőek.
Minden motor, az A14XER, B14XER,
B14NEL, B14NET, B14NET LPG,
B16XER kivételével:
A 215/50 R17 gumiabroncs méretek
csak téli gumiabroncsként
megfelelőek.
Gumiabroncs megjelölések
Pl.: 215/60 R 16 95 H
215:gumiabroncs szélessége, mm-
ben60:oldalfalmagasság (a
magasság és szélesség
aránya), %-banR:szálszerkezet: RadiálRF:típus: RunFlat (defekttűrő)16:keréktárcsa átmérője,
hüvelykben
