OPEL ASTRA J 2016.5 Manual de Instrucciones (in Spanish)

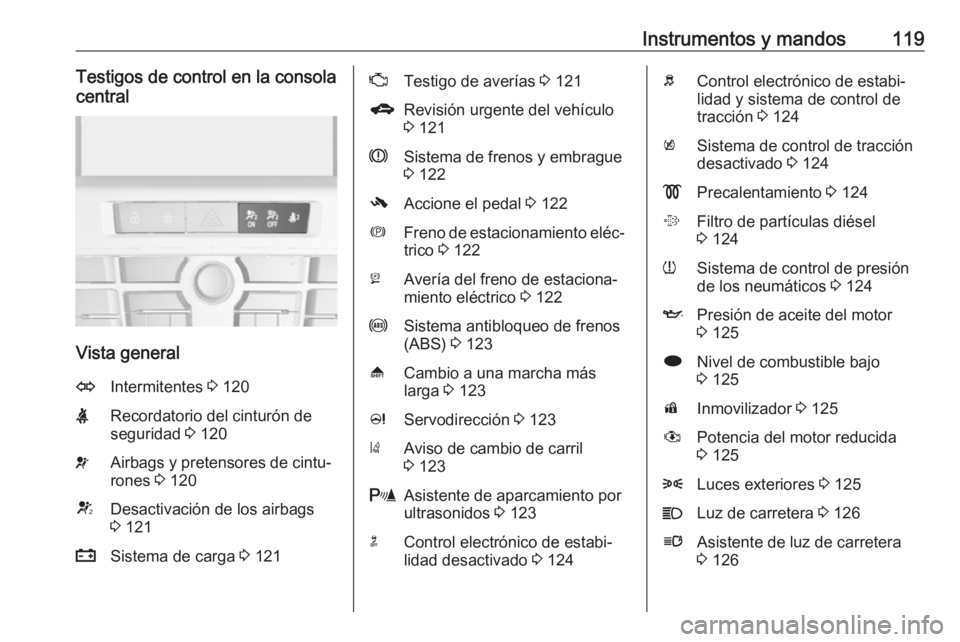

Instrumentos y mandos119Testigos de control en la consola
central
Vista general
OIntermitentes 3 120XRecordatorio del cinturón de
seguridad 3 120vAirbags y pretensores de cintu‐
rones 3 120VDesactivación de los airbags
3 121pSistema de carga 3 121ZTestigo de averías 3 121gRevisión urgente del vehículo
3 121RSistema de frenos y embrague
3 122-Accione el pedal 3 122mFreno de estacionamiento eléc‐
trico 3 122jAvería del freno de estaciona‐
miento eléctrico 3 122uSistema antibloqueo de frenos
(ABS) 3 123[Cambio a una marcha más
larga 3 123cServodirección 3 123)Aviso de cambio de carril
3 123rAsistente de aparcamiento por
ultrasonidos 3 123nControl electrónico de estabi‐
lidad desactivado 3 124bControl electrónico de estabi‐
lidad y sistema de control de
tracción 3 124kSistema de control de tracción
desactivado 3 124!Precalentamiento 3 124%Filtro de partículas diésel
3 124wSistema de control de presión
de los neumáticos 3 124IPresión de aceite del motor
3 125iNivel de combustible bajo
3 125dInmovilizador 3 125#Potencia del motor reducida
3 1258Luces exteriores 3 125CLuz de carretera 3 126lAsistente de luz de carretera
3 126

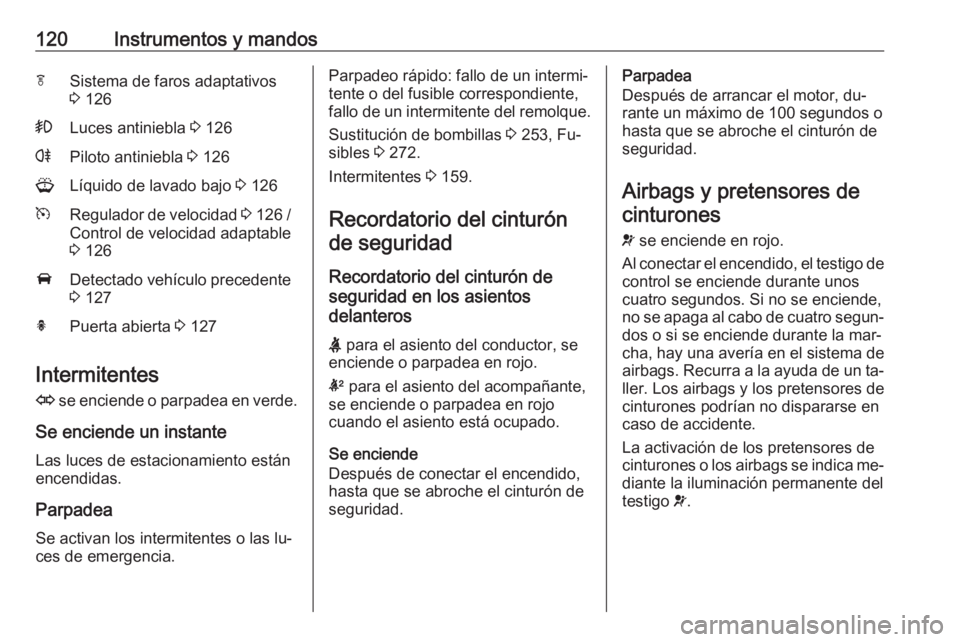

120Instrumentos y mandosfSistema de faros adaptativos
3 126>Luces antiniebla 3 126rPiloto antiniebla 3 126GLíquido de lavado bajo 3 126mRegulador de velocidad 3 126 /
Control de velocidad adaptable
3 126ADetectado vehículo precedente
3 127hPuerta abierta 3 127
Intermitentes
O se enciende o parpadea en verde.
Se enciende un instante Las luces de estacionamiento están
encendidas.
Parpadea Se activan los intermitentes o las lu‐
ces de emergencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente,
fallo de un intermitente del remolque.
Sustitución de bombillas 3 253, Fu‐
sibles 3 272.
Intermitentes 3 159.
Recordatorio del cinturón de seguridad
Recordatorio del cinturón de
seguridad en los asientos
delanteros
X para el asiento del conductor, se
enciende o parpadea en rojo.
k para el asiento del acompañante,
se enciende o parpadea en rojo
cuando el asiento está ocupado.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.Parpadea
Después de arrancar el motor, du‐
rante un máximo de 100 segundos o
hasta que se abroche el cinturón de
seguridad.
Airbags y pretensores de cinturones
v se enciende en rojo.
Al conectar el encendido, el testigo de control se enciende durante unos
cuatro segundos. Si no se enciende,
no se apaga al cabo de cuatro segun‐
dos o si se enciende durante la mar‐
cha, hay una avería en el sistema de
airbags. Recurra a la ayuda de un ta‐ ller. Los airbags y los pretensores de
cinturones podrían no dispararse en
caso de accidente.
La activación de los pretensores de cinturones o los airbags se indica me‐
diante la iluminación permanente del
testigo v.

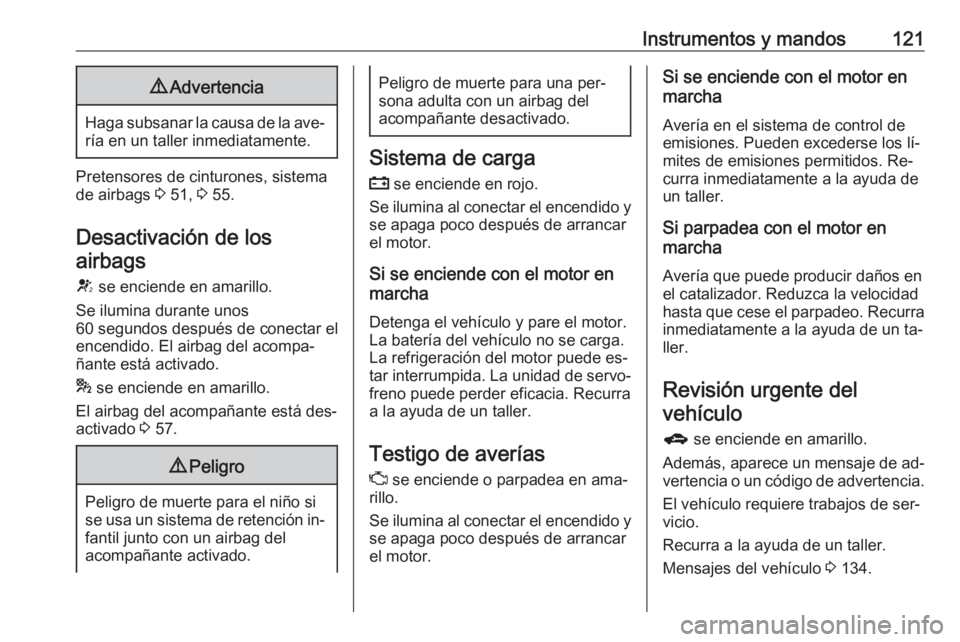

Instrumentos y mandos1219Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Pretensores de cinturones, sistema de airbags 3 51, 3 55.
Desactivación de los airbags
V se enciende en amarillo.
Se ilumina durante unos
60 segundos después de conectar el
encendido. El airbag del acompa‐
ñante está activado.
* se enciende en amarillo.
El airbag del acompañante está des‐
activado 3 57.
9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención in‐ fantil junto con un airbag del
acompañante activado.
Peligro de muerte para una per‐
sona adulta con un airbag del
acompañante desactivado.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede es‐
tar interrumpida. La unidad de servo‐
freno puede perder eficacia. Recurra
a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en ama‐
rillo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los lí‐
mites de emisiones permitidos. Re‐
curra inmediatamente a la ayuda de
un taller.
Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Revisión urgente delvehículo
g se enciende en amarillo.
Además, aparece un mensaje de ad‐
vertencia o un código de advertencia.
El vehículo requiere trabajos de ser‐
vicio.
Recurra a la ayuda de un taller.
Mensajes del vehículo 3 134.

122Instrumentos y mandosSistema de frenos yembrague
R se enciende en rojo.
El nivel del líquido de frenos y embra‐
gue es demasiado bajo 3 250.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina después de conectar el
encendido si el freno de estaciona‐ miento manual está accionado
3 191.
Accione el pedal - se enciende o parpadea en ama‐
rillo.
Se enciende
Se debe pisar el pedal del freno para desbloquear el freno de estaciona‐
miento eléctrico 3 191.
Es necesario pisar el pedal del em‐
brague para arrancar el motor en
modo de parada automática. Sistema
stop-start 3 180.
Parpadea Es necesario pisar el pedal del ace‐
lerador para un arranque principal del
motor 3 18, 3 179.
En algunas versiones, el mensaje de
accionamiento del pedal se indica en el centro de información del conduc‐
tor 3 134.
Freno de estacionamiento eléctrico
m se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico
está accionado 3 191.Parpadea
El freno de estacionamiento eléctrico
no está accionado o soltado por com‐ pleto. Conecte el encendido, pise el
pedal del freno e intente reiniciar el
sistema soltando primero el freno de
estacionamiento eléctrico y luego
aplicándolo. Si m sigue parpa‐
deando, no conduzca y recurra a la
ayuda de un taller.
Avería del freno deestacionamiento eléctrico
j se enciende o parpadea en amari‐
llo.
Se enciende
El freno de estacionamiento eléctrico
funciona de forma reducida 3 191.
Parpadea
El freno de estacionamiento eléctrico
está en modo de mantenimiento. De‐ tenga el vehículo, accione y suelte el
freno de estacionamiento eléctrico
para su reajuste.

Instrumentos y mandos1239Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en
el sistema ABS. El sistema de frenos del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 190.
Cambio a una marcha más larga
Cuando se recomienda cambiar a una marcha superior por motivos de
ahorro de combustible, se enciende
[ en verde como testigo de control o
se muestra como símbolo R con el
número de la siguiente marcha supe‐ rior en el centro de información del
conductor.
En algunas versiones, la indicación
de cambio de marcha aparece como
página completa en el centro de in‐
formación del conductor.
Asistente de conducción EcoFlex
3 139.
Dirección asistida
c se enciende en amarillo.
Se enciende cuando la dirección asistida es limitada
La dirección asistida se limita por un
sobrecalentamiento del sistema. El
testigo de control se apaga cuando el
sistema se ha enfriado.
Sistema stop-start 3 180.
Se enciende cuando la dirección
asistida está desactivada
Avería en el sistema de la dirección
asistida. Recurra a un taller.Aviso de cambio de carril
) se enciende en verde o parpadea
en amarillo.
Se enciende en verde El sistema está conectado y listo para
funcionar.
Parpadea en amarillo
El sistema detecta un cambio invo‐
luntario de carril.
Asistente de aparcamientopor ultrasonidos
r se enciende en amarillo.
Avería en el sistema
o
Avería porque los sensores están su‐ cios o cubiertos de nieve o hielo
o
Interferencias causadas por fuentes
externas de ultrasonidos. Una vez eli‐
minada la fuente de las interferen‐
cias, el sistema funcionará con nor‐
malidad.

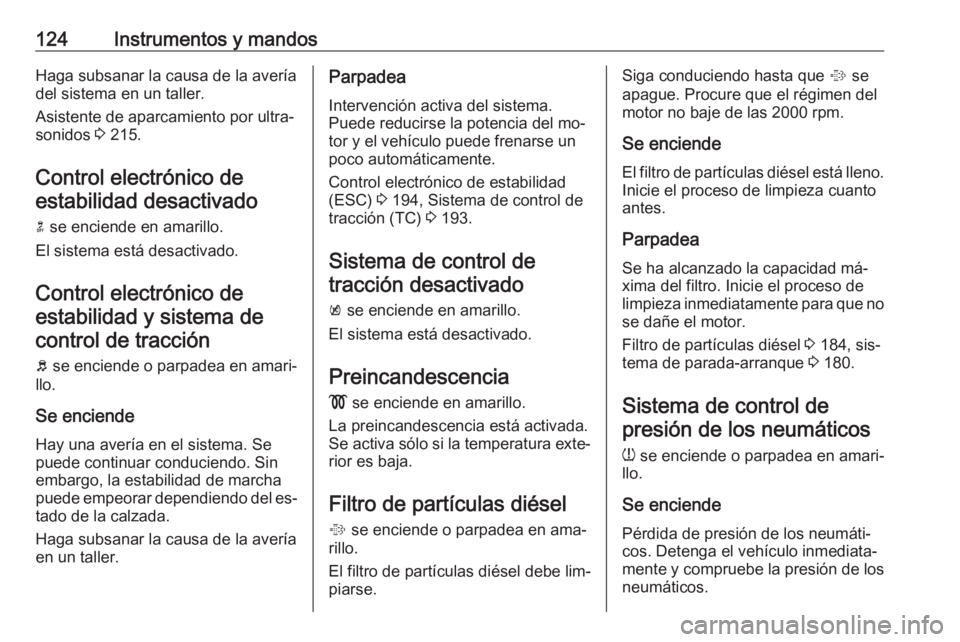

124Instrumentos y mandosHaga subsanar la causa de la avería
del sistema en un taller.
Asistente de aparcamiento por ultra‐
sonidos 3 215.
Control electrónico de estabilidad desactivado
n se enciende en amarillo.
El sistema está desactivado.
Control electrónico deestabilidad y sistema de control de tracción
b se enciende o parpadea en amari‐
llo.
Se enciende
Hay una avería en el sistema. Se puede continuar conduciendo. Sin
embargo, la estabilidad de marcha
puede empeorar dependiendo del es‐
tado de la calzada.
Haga subsanar la causa de la avería en un taller.Parpadea
Intervención activa del sistema.
Puede reducirse la potencia del mo‐
tor y el vehículo puede frenarse un
poco automáticamente.
Control electrónico de estabilidad
(ESC) 3 194, Sistema de control de
tracción (TC) 3 193.
Sistema de control de tracción desactivado
k se enciende en amarillo.
El sistema está desactivado.
Preincandescencia
! se enciende en amarillo.
La preincandescencia está activada.
Se activa sólo si la temperatura exte‐
rior es baja.
Filtro de partículas diésel
% se enciende o parpadea en ama‐
rillo.
El filtro de partículas diésel debe lim‐
piarse.Siga conduciendo hasta que % se
apague. Procure que el régimen del
motor no baje de las 2000 rpm.
Se enciende El filtro de partículas diésel está lleno.
Inicie el proceso de limpieza cuanto
antes.
Parpadea
Se ha alcanzado la capacidad má‐
xima del filtro. Inicie el proceso de
limpieza inmediatamente para que no se dañe el motor.
Filtro de partículas diésel 3 184, sis‐
tema de parada-arranque 3 180.
Sistema de control de presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende
Pérdida de presión de los neumáti‐ cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.

Instrumentos y mandos125ParpadeaAvería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después 60-90
segundos, el testigo de control per‐
manece encendido. Recurra a un ta‐ ller.
Presión de aceite del motor I se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marchaAtención
La lubricación del motor puede es‐ tar interrumpida. Se pueden oca‐
sionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto, palanca selectora en N.
3. Abandone la carretera lo antes
posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante. Durante una parada au‐
tomática (Autostop), la unidad de
servofreno se mantendrá opera‐
tiva.
No saque la llave hasta que el ve‐ hículo no se encuentre detenido.
De lo contrario, el bloqueo del vo‐ lante podría accionarse por sor‐presa.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller
3 247.
Nivel de combustible bajo
i se enciende o parpadea en ama‐
rillo.
Se enciende
El nivel en el depósito de combustible es demasiado bajo.
Parpadea
Combustible agotado. Reposte inme‐
diatamente. Nunca debe agotar el de‐
pósito.
Catalizador 3 185.
Purga del sistema de combustible
diésel 3 252.
Inmovilizador d parpadea en amarillo.
Avería en el sistema del inmoviliza‐
dor. No se puede arrancar el motor.
Potencia del motor reducida
# se enciende en amarillo.
Se limita la potencia del motor. Recu‐ rra a un taller.
Luces exteriores 8 se enciende en verde.

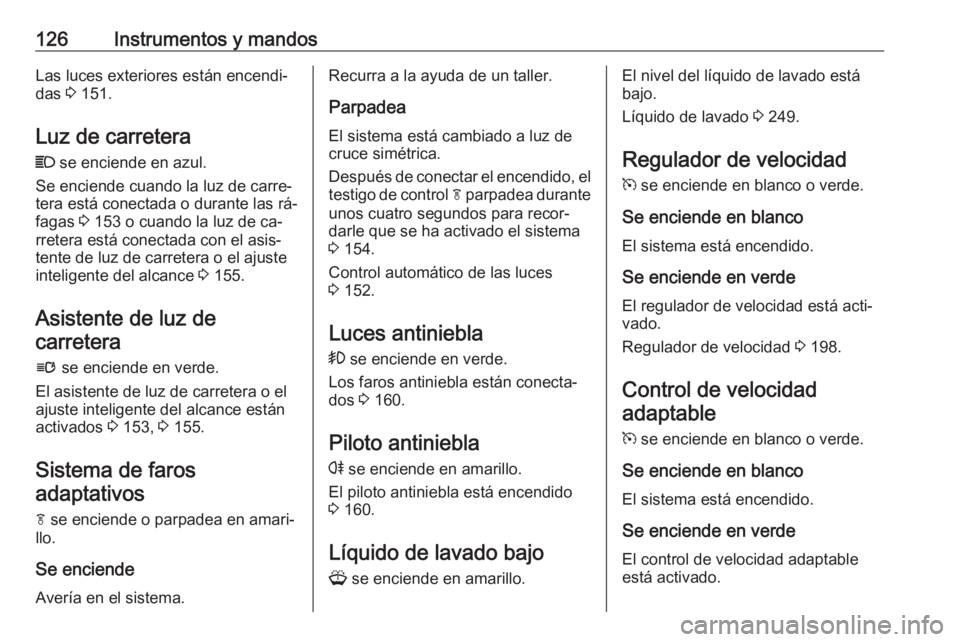

126Instrumentos y mandosLas luces exteriores están encendi‐
das 3 151.
Luz de carretera
C se enciende en azul.
Se enciende cuando la luz de carre‐
tera está conectada o durante las rá‐
fagas 3 153 o cuando la luz de ca‐
rretera está conectada con el asis‐
tente de luz de carretera o el ajuste
inteligente del alcance 3 155.
Asistente de luz de carretera
l se enciende en verde.
El asistente de luz de carretera o el
ajuste inteligente del alcance están
activados 3 153, 3 155.
Sistema de faros adaptativos
f se enciende o parpadea en amari‐
llo.
Se enciende
Avería en el sistema.Recurra a la ayuda de un taller.
Parpadea
El sistema está cambiado a luz de
cruce simétrica.
Después de conectar el encendido, el testigo de control f parpadea durante
unos cuatro segundos para recor‐ darle que se ha activado el sistema
3 154.
Control automático de las luces
3 152.
Luces antiniebla
> se enciende en verde.
Los faros antiniebla están conecta‐
dos 3 160.
Piloto antiniebla
r se enciende en amarillo.
El piloto antiniebla está encendido
3 160.
Líquido de lavado bajo G se enciende en amarillo.El nivel del líquido de lavado está
bajo.
Líquido de lavado 3 249.
Regulador de velocidad m se enciende en blanco o verde.
Se enciende en blanco El sistema está encendido.
Se enciende en verde
El regulador de velocidad está acti‐
vado.
Regulador de velocidad 3 198.
Control de velocidad adaptable
m se enciende en blanco o verde.
Se enciende en blanco El sistema está encendido.
Se enciende en verde
El control de velocidad adaptable está activado.

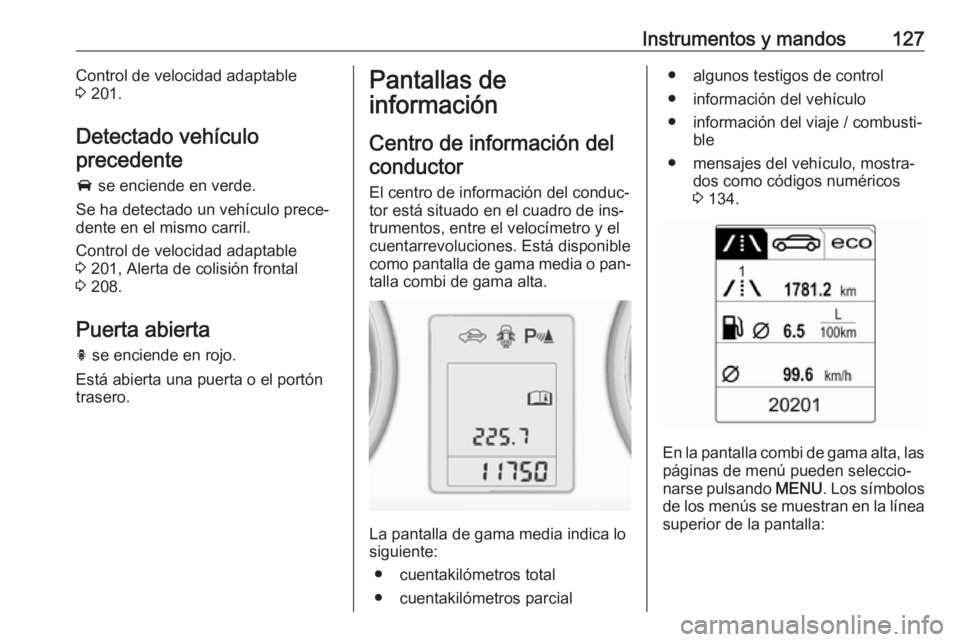

Instrumentos y mandos127Control de velocidad adaptable
3 201.
Detectado vehículo precedente
A se enciende en verde.
Se ha detectado un vehículo prece‐
dente en el mismo carril.
Control de velocidad adaptable
3 201, Alerta de colisión frontal
3 208.
Puerta abierta
h se enciende en rojo.
Está abierta una puerta o el portón
trasero.Pantallas de
información
Centro de información del conductor
El centro de información del conduc‐tor está situado en el cuadro de ins‐
trumentos, entre el velocímetro y el
cuentarrevoluciones. Está disponible
como pantalla de gama media o pan‐
talla combi de gama alta.
La pantalla de gama media indica lo
siguiente:
● cuentakilómetros total
● cuentakilómetros parcial
● algunos testigos de control
● información del vehículo
● información del viaje / combusti‐ ble
● mensajes del vehículo, mostra‐ dos como códigos numéricos
3 134.
En la pantalla combi de gama alta, las
páginas de menú pueden seleccio‐ narse pulsando MENU. Los símbolos
de los menús se muestran en la línea superior de la pantalla:

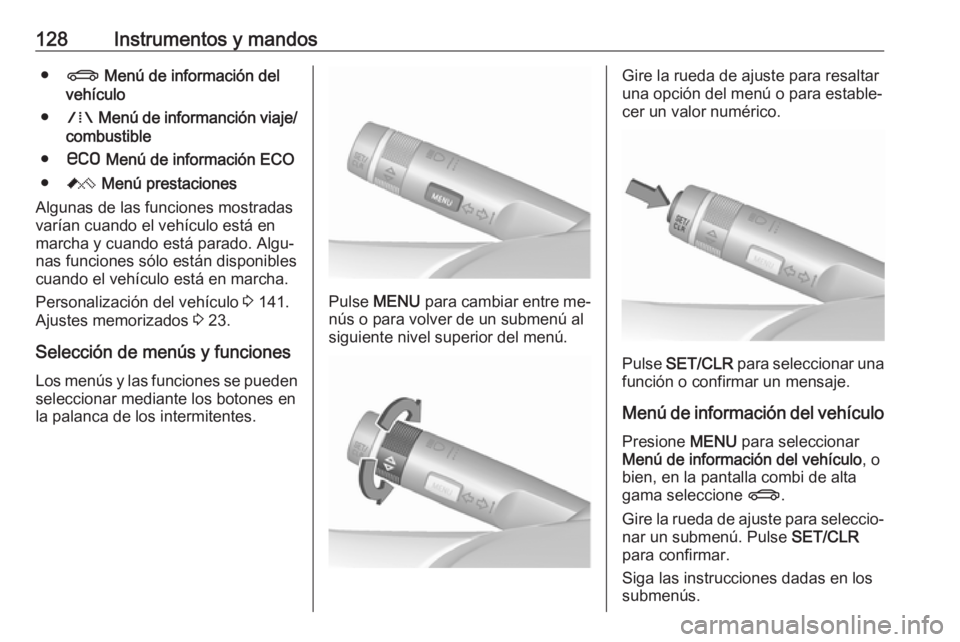

128Instrumentos y mandos●X Menú de información del
vehículo
● W Menú de informanción viaje/
combustible
● s Menú de información ECO
● C Menú prestaciones
Algunas de las funciones mostradas
varían cuando el vehículo está en
marcha y cuando está parado. Algu‐
nas funciones sólo están disponibles
cuando el vehículo está en marcha.
Personalización del vehículo 3 141.
Ajustes memorizados 3 23.
Selección de menús y funciones Los menús y las funciones se puedenseleccionar mediante los botones enla palanca de los intermitentes.
Pulse MENU para cambiar entre me‐
nús o para volver de un submenú al
siguiente nivel superior del menú.
Gire la rueda de ajuste para resaltar
una opción del menú o para estable‐
cer un valor numérico.
Pulse SET/CLR para seleccionar una
función o confirmar un mensaje.
Menú de información del vehículo
Presione MENU para seleccionar
Menú de información del vehículo , o
bien, en la pantalla combi de alta
gama seleccione X.
Gire la rueda de ajuste para seleccio‐
nar un submenú. Pulse SET/CLR
para confirmar.
Siga las instrucciones dadas en los
submenús.
