OPEL ASTRA J 2016.5 Manuale di uso e manutenzione (in Italian)

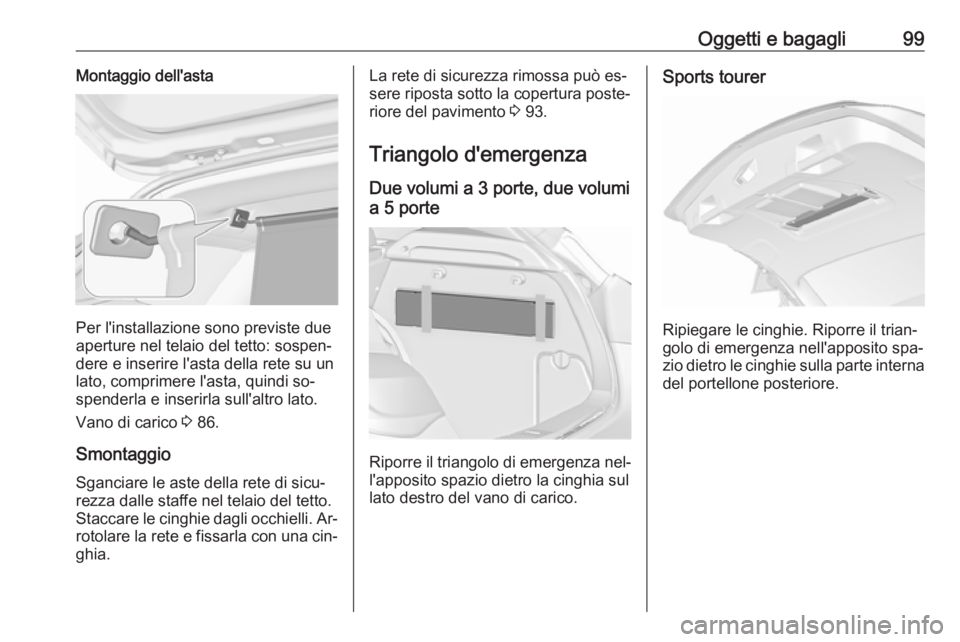

Oggetti e bagagli99Montaggio dell'asta
Per l'installazione sono previste due
aperture nel telaio del tetto: sospen‐
dere e inserire l'asta della rete su un
lato, comprimere l'asta, quindi so‐
spenderla e inserirla sull'altro lato.
Vano di carico 3 86.
Smontaggio
Sganciare le aste della rete di sicu‐
rezza dalle staffe nel telaio del tetto.
Staccare le cinghie dagli occhielli. Ar‐ rotolare la rete e fissarla con una cin‐ghia.
La rete di sicurezza rimossa può es‐
sere riposta sotto la copertura poste‐
riore del pavimento 3 93.
Triangolo d'emergenza Due volumi a 3 porte, due volumi
a 5 porte
Riporre il triangolo di emergenza nel‐
l'apposito spazio dietro la cinghia sul
lato destro del vano di carico.
Sports tourer
Ripiegare le cinghie. Riporre il trian‐
golo di emergenza nell'apposito spa‐
zio dietro le cinghie sulla parte interna del portellone posteriore.

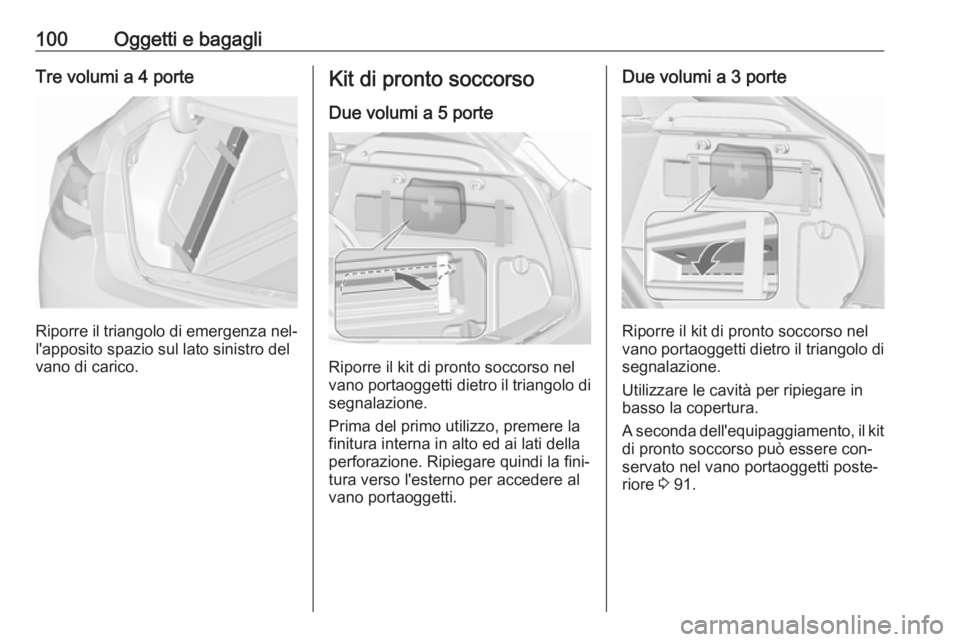

100Oggetti e bagagliTre volumi a 4 porte
Riporre il triangolo di emergenza nel‐
l'apposito spazio sul lato sinistro del
vano di carico.
Kit di pronto soccorso
Due volumi a 5 porte
Riporre il kit di pronto soccorso nel
vano portaoggetti dietro il triangolo di
segnalazione.
Prima del primo utilizzo, premere la
finitura interna in alto ed ai lati della
perforazione. Ripiegare quindi la fini‐
tura verso l'esterno per accedere al
vano portaoggetti.
Due volumi a 3 porte
Riporre il kit di pronto soccorso nel
vano portaoggetti dietro il triangolo di
segnalazione.
Utilizzare le cavità per ripiegare in
basso la copertura.
A seconda dell'equipaggiamento, il kit di pronto soccorso può essere con‐
servato nel vano portaoggetti poste‐
riore 3 91.

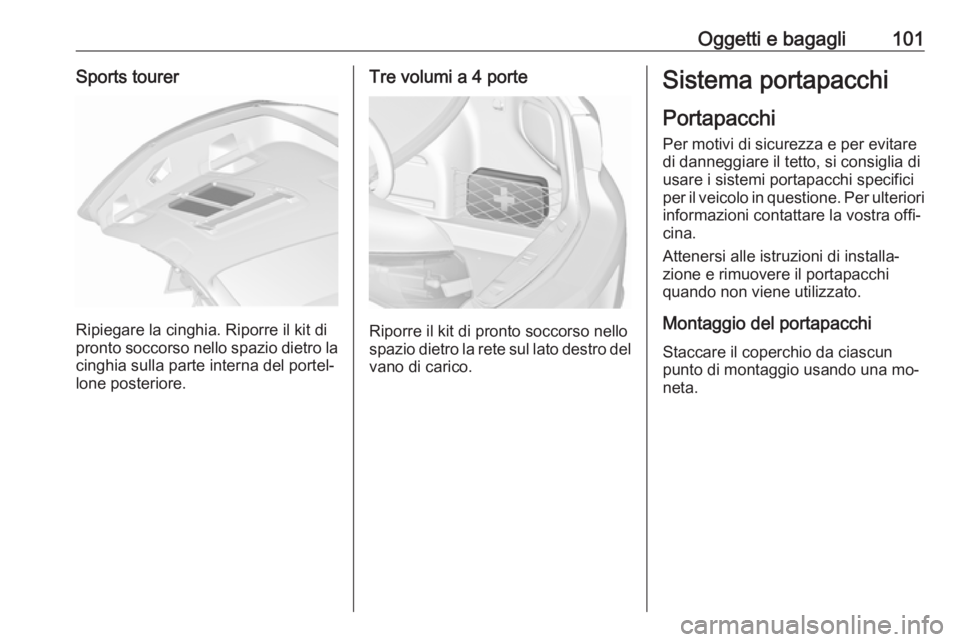

Oggetti e bagagli101Sports tourer
Ripiegare la cinghia. Riporre il kit di
pronto soccorso nello spazio dietro la
cinghia sulla parte interna del portel‐
lone posteriore.
Tre volumi a 4 porte
Riporre il kit di pronto soccorso nello
spazio dietro la rete sul lato destro del vano di carico.
Sistema portapacchi
Portapacchi
Per motivi di sicurezza e per evitare di danneggiare il tetto, si consiglia di
usare i sistemi portapacchi specifici
per il veicolo in questione. Per ulteriori
informazioni contattare la vostra offi‐
cina.
Attenersi alle istruzioni di installa‐
zione e rimuovere il portapacchi
quando non viene utilizzato.
Montaggio del portapacchiStaccare il coperchio da ciascun
punto di montaggio usando una mo‐
neta.

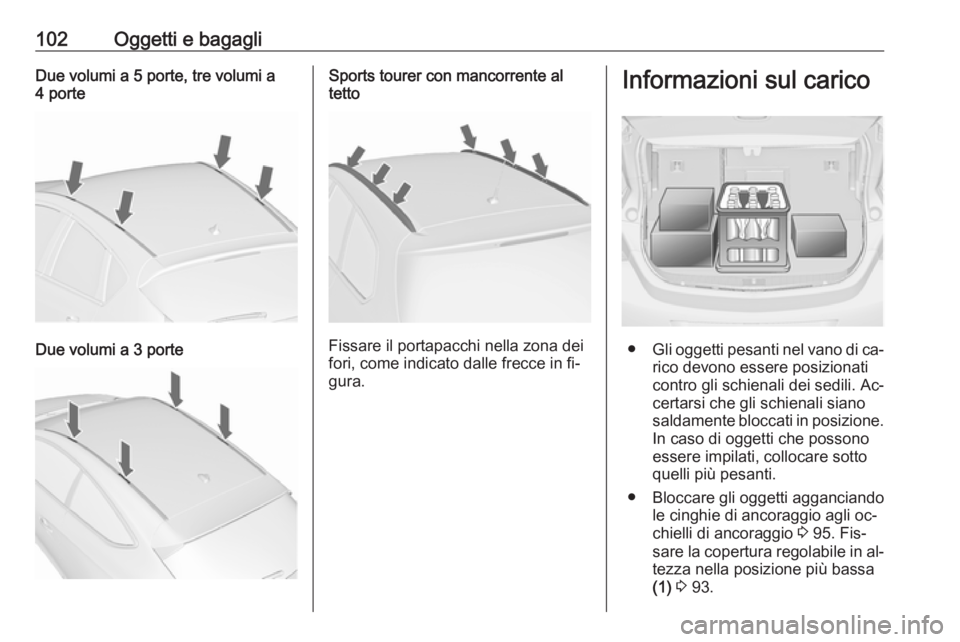

102Oggetti e bagagliDue volumi a 5 porte, tre volumi a
4 porte
Due volumi a 3 porte
Sports tourer con mancorrente al
tetto
Fissare il portapacchi nella zona dei
fori, come indicato dalle frecce in fi‐
gura.
Informazioni sul carico
● Gli oggetti pesanti nel vano di ca‐
rico devono essere posizionati
contro gli schienali dei sedili. Ac‐
certarsi che gli schienali siano
saldamente bloccati in posizione.
In caso di oggetti che possono
essere impilati, collocare sotto quelli più pesanti.
● Bloccare gli oggetti agganciando le cinghie di ancoraggio agli oc‐
chielli di ancoraggio 3 95. Fis‐
sare la copertura regolabile in al‐ tezza nella posizione più bassa
(1) 3 93.

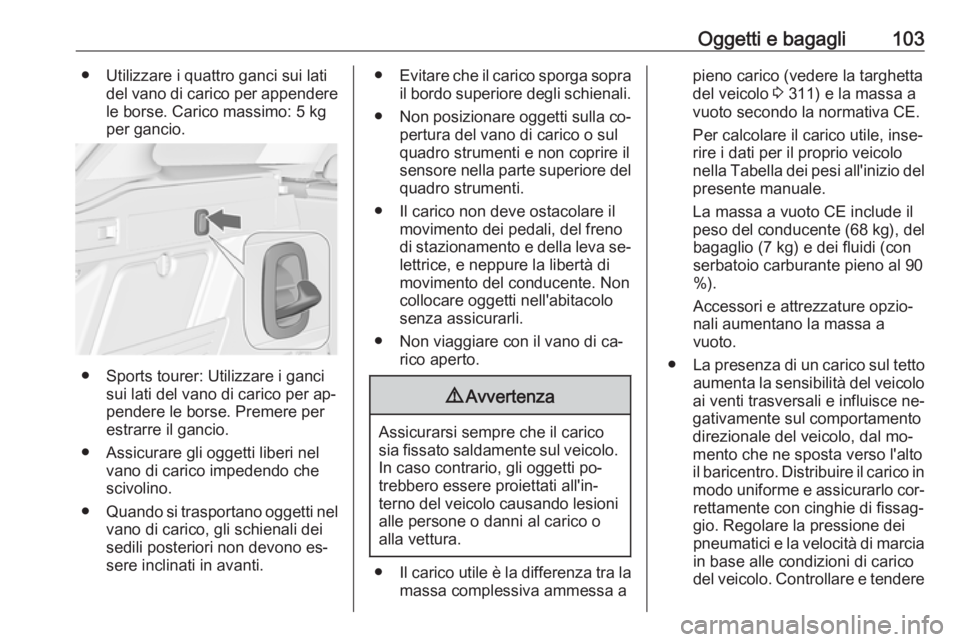

Oggetti e bagagli103● Utilizzare i quattro ganci sui latidel vano di carico per appenderele borse. Carico massimo: 5 kg
per gancio.
● Sports tourer: Utilizzare i ganci sui lati del vano di carico per ap‐
pendere le borse. Premere per estrarre il gancio.
● Assicurare gli oggetti liberi nel vano di carico impedendo che
scivolino.
● Quando si trasportano oggetti nel
vano di carico, gli schienali dei
sedili posteriori non devono es‐
sere inclinati in avanti.
● Evitare che il carico sporga sopra
il bordo superiore degli schienali.
● Non posizionare oggetti sulla co‐
pertura del vano di carico o sul
quadro strumenti e non coprire il
sensore nella parte superiore del
quadro strumenti.
● Il carico non deve ostacolare il movimento dei pedali, del freno
di stazionamento e della leva se‐ lettrice, e neppure la libertà di
movimento del conducente. Non
collocare oggetti nell'abitacolo
senza assicurarli.
● Non viaggiare con il vano di ca‐ rico aperto.9Avvertenza
Assicurarsi sempre che il carico
sia fissato saldamente sul veicolo. In caso contrario, gli oggetti po‐
trebbero essere proiettati all'in‐ terno del veicolo causando lesioni
alle persone o danni al carico o
alla vettura.
● Il carico utile è la differenza tra la
massa complessiva ammessa a
pieno carico (vedere la targhetta
del veicolo 3 311) e la massa a
vuoto secondo la normativa CE.
Per calcolare il carico utile, inse‐ rire i dati per il proprio veicolo
nella Tabella dei pesi all'inizio del
presente manuale.
La massa a vuoto CE include il
peso del conducente ( 68 kg), del
bagaglio (7 kg) e dei fluidi (con
serbatoio carburante pieno al 90
%).
Accessori e attrezzature opzio‐
nali aumentano la massa a
vuoto.
● La presenza di un carico sul tetto
aumenta la sensibilità del veicolo
ai venti trasversali e influisce ne‐
gativamente sul comportamento
direzionale del veicolo, dal mo‐
mento che ne sposta verso l'alto
il baricentro. Distribuire il carico in
modo uniforme e assicurarlo cor‐ rettamente con cinghie di fissag‐
gio. Regolare la pressione dei
pneumatici e la velocità di marcia in base alle condizioni di carico
del veicolo. Controllare e tendere

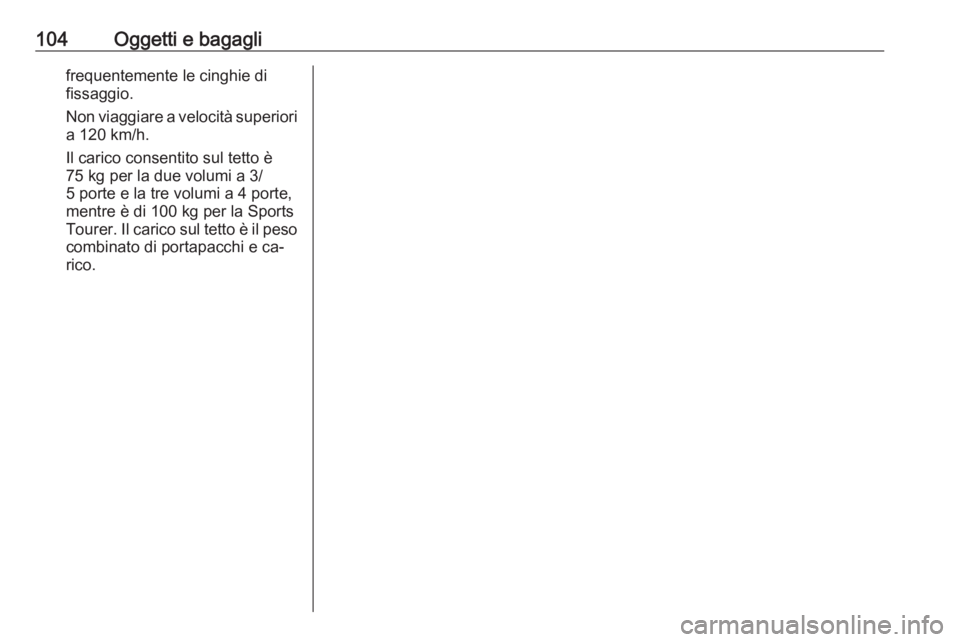

104Oggetti e bagaglifrequentemente le cinghie di
fissaggio.
Non viaggiare a velocità superiori
a 120 km/h.
Il carico consentito sul tetto è
75 kg per la due volumi a 3/
5 porte e la tre volumi a 4 porte,
mentre è di 100 kg per la Sports
Tourer. Il carico sul tetto è il peso combinato di portapacchi e ca‐rico.

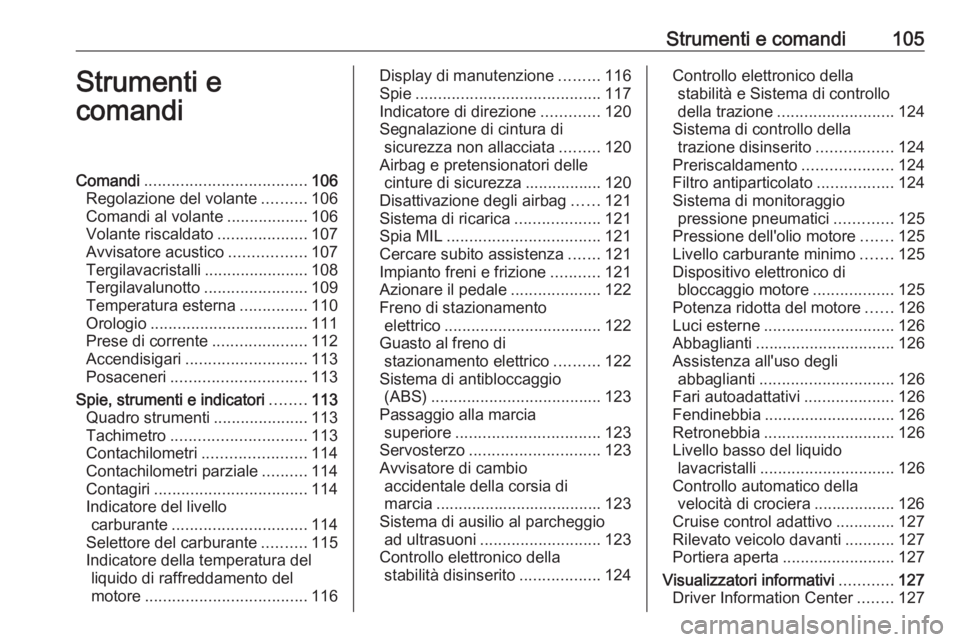

Strumenti e comandi105Strumenti e
comandiComandi .................................... 106
Regolazione del volante ..........106
Comandi al volante ..................106
Volante riscaldato ....................107
Avvisatore acustico .................107
Tergilavacristalli .......................108
Tergilavalunotto .......................109
Temperatura esterna ...............110
Orologio ................................... 111
Prese di corrente .....................112
Accendisigari ........................... 113
Posaceneri .............................. 113
Spie, strumenti e indicatori ........113
Quadro strumenti .....................113
Tachimetro .............................. 113
Contachilometri .......................114
Contachilometri parziale ..........114
Contagiri .................................. 114
Indicatore del livello carburante .............................. 114
Selettore del carburante ..........115
Indicatore della temperatura del liquido di raffreddamento del
motore .................................... 116Display di manutenzione .........116
Spie ......................................... 117
Indicatore di direzione .............120
Segnalazione di cintura di sicurezza non allacciata .........120
Airbag e pretensionatori delle cinture di sicurezza ................. 120
Disattivazione degli airbag ......121
Sistema di ricarica ...................121
Spia MIL .................................. 121
Cercare subito assistenza .......121
Impianto freni e frizione ...........121
Azionare il pedale ....................122
Freno di stazionamento elettrico ................................... 122
Guasto al freno di stazionamento elettrico ..........122
Sistema di antibloccaggio (ABS) ...................................... 123
Passaggio alla marcia superiore ................................ 123
Servosterzo ............................. 123
Avvisatore di cambio accidentale della corsia di
marcia ..................................... 123
Sistema di ausilio al parcheggio ad ultrasuoni ........................... 123
Controllo elettronico della stabilità disinserito ..................124Controllo elettronico della
stabilità e Sistema di controllo
della trazione .......................... 124
Sistema di controllo della trazione disinserito .................124
Preriscaldamento ....................124
Filtro antiparticolato .................124
Sistema di monitoraggio pressione pneumatici .............125
Pressione dell'olio motore .......125
Livello carburante minimo .......125
Dispositivo elettronico di bloccaggio motore ..................125
Potenza ridotta del motore ......126
Luci esterne ............................. 126
Abbaglianti ............................... 126
Assistenza all'uso degli abbaglianti .............................. 126
Fari autoadattativi ....................126
Fendinebbia ............................. 126
Retronebbia ............................. 126
Livello basso del liquido lavacristalli .............................. 126
Controllo automatico della velocità di crociera .................. 126
Cruise control adattivo .............127
Rilevato veicolo davanti ...........127
Portiera aperta ......................... 127
Visualizzatori informativi ............127
Driver Information Center ........127

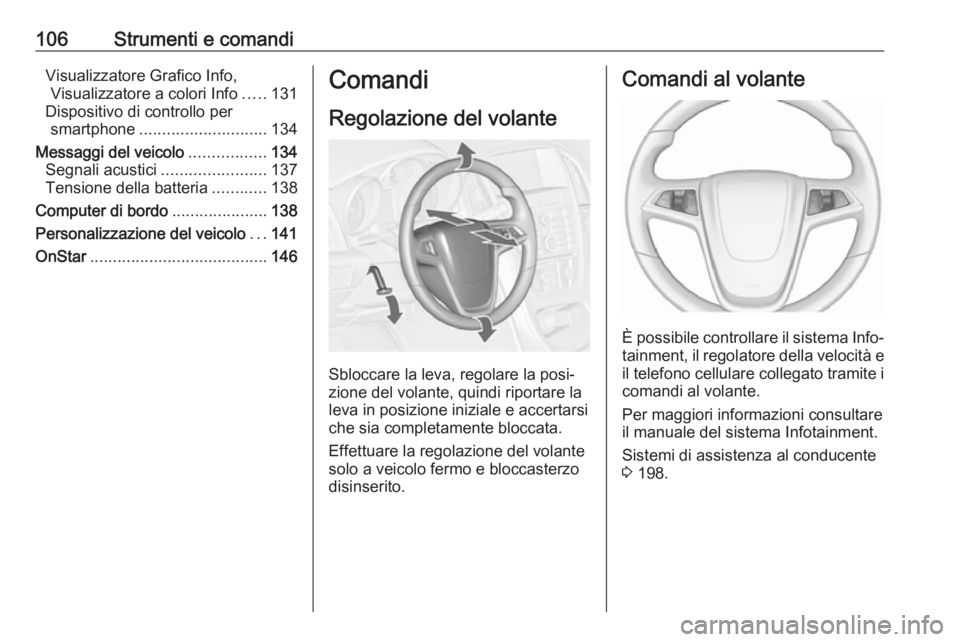

106Strumenti e comandiVisualizzatore Grafico Info,Visualizzatore a colori Info .....131
Dispositivo di controllo per smartphone ............................ 134
Messaggi del veicolo .................134
Segnali acustici .......................137
Tensione della batteria ............138
Computer di bordo .....................138
Personalizzazione del veicolo ...141
OnStar ....................................... 146Comandi
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Comandi al volante
È possibile controllare il sistema Info‐ tainment, il regolatore della velocità e
il telefono cellulare collegato tramite i comandi al volante.
Per maggiori informazioni consultare
il manuale del sistema Infotainment.
Sistemi di assistenza al conducente
3 198.

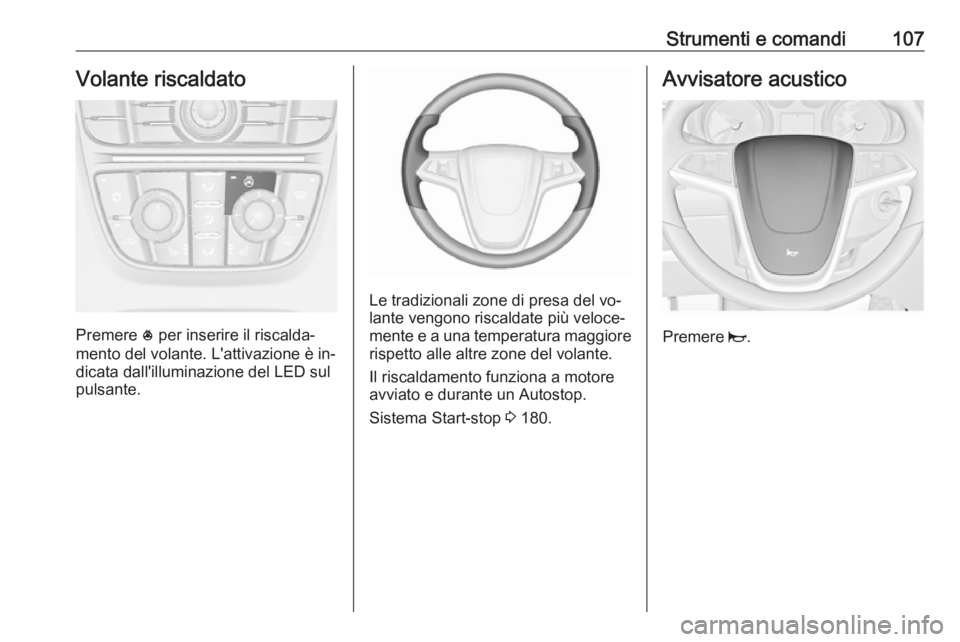

Strumenti e comandi107Volante riscaldato
Premere * per inserire il riscalda‐
mento del volante. L'attivazione è in‐
dicata dall'illuminazione del LED sul
pulsante.
Le tradizionali zone di presa del vo‐
lante vengono riscaldate più veloce‐
mente e a una temperatura maggiore rispetto alle altre zone del volante.
Il riscaldamento funziona a motore
avviato e durante un Autostop.
Sistema Start-stop 3 180.
Avvisatore acustico
Premere j.

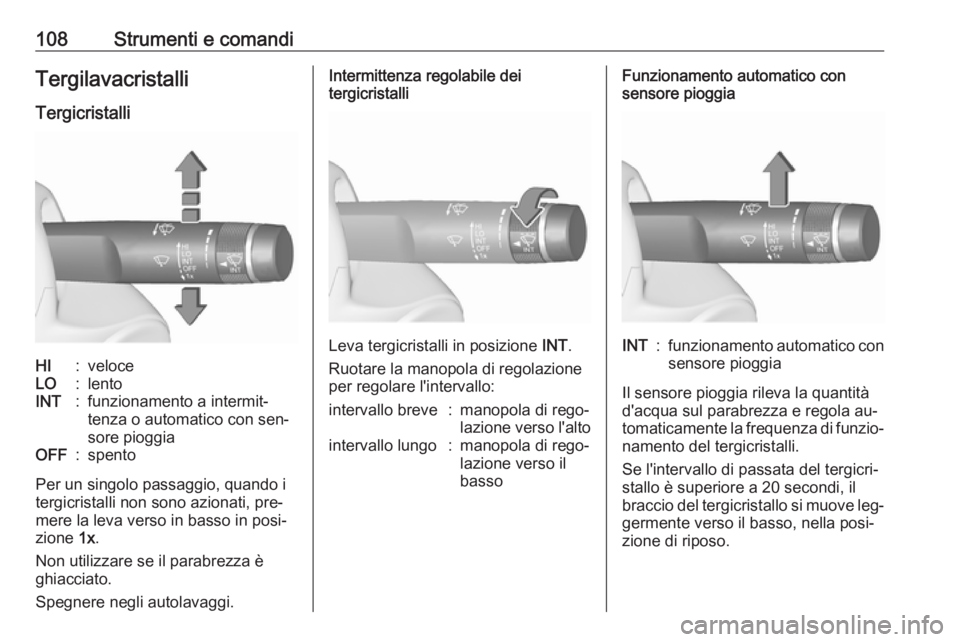

108Strumenti e comandiTergilavacristalliTergicristalliHI:veloceLO:lentoINT:funzionamento a intermit‐
tenza o automatico con sen‐
sore pioggiaOFF:spento
Per un singolo passaggio, quando i
tergicristalli non sono azionati, pre‐
mere la leva verso in basso in posi‐
zione 1x.
Non utilizzare se il parabrezza è
ghiacciato.
Spegnere negli autolavaggi.
Intermittenza regolabile dei
tergicristalli
Leva tergicristalli in posizione INT.
Ruotare la manopola di regolazione
per regolare l'intervallo:
intervallo breve:manopola di rego‐
lazione verso l'altointervallo lungo:manopola di rego‐
lazione verso il
bassoFunzionamento automatico con
sensore pioggiaINT:funzionamento automatico con
sensore pioggia
Il sensore pioggia rileva la quantità
d'acqua sul parabrezza e regola au‐
tomaticamente la frequenza di funzio‐ namento del tergicristalli.
Se l'intervallo di passata del tergicri‐
stallo è superiore a 20 secondi, il
braccio del tergicristallo si muove leg‐ germente verso il basso, nella posi‐
zione di riposo.
