Oggetti e bagagli89dietro il fermo (come mostrato in
figura).
● Per alzarli, sollevare gli schienali e portarli in posizione verticale
fino ad udire scatto in sede.
Verificare che le cinture di sicurezza
dei sedili esterni siano inserite nelle
rispettive guide.
Gli schienali risultano bloccati ade‐
guatamente in sede solo quando en‐
trambi i contrassegni rossi su en‐
trambi i lati vicino alla leva di sblocco
non sono più visibili.
9 Avvertenza
Guidare il veicolo solo con gli
schienali bloccati correttamente in posizione. In caso contrario, esiste il rischio di lesioni personali o
danni al carico del veicolo in caso
di forti frenate o tamponamenti.
La cintura di sicurezza del sedile cen‐ trale potrebbe rimanere bloccata
quando lo schienale viene rialzato
troppo velocemente. Per sbloccare il
riavvolgitore, spingere la cintura
verso l'interno o tirarla di circa
20 mm poi rilasciarla.
Sollevare il cuscino del sedile e
ripiegare lo schienale
● Tirare la cinghia su uno o en‐
trambi i cuscini del sedili e solle‐
vare la parte posteriore del cu‐ scino in avanti.
● Premere e tenere premuto il fermo per spingere in basso i
poggiatesta 3 40.
● Tirare la leva di sblocco su uno o
entrambi i lati e ripiegare gli
schienali sul cuscino del sedile per ottenere un vano di carico
perfettamente piatto.

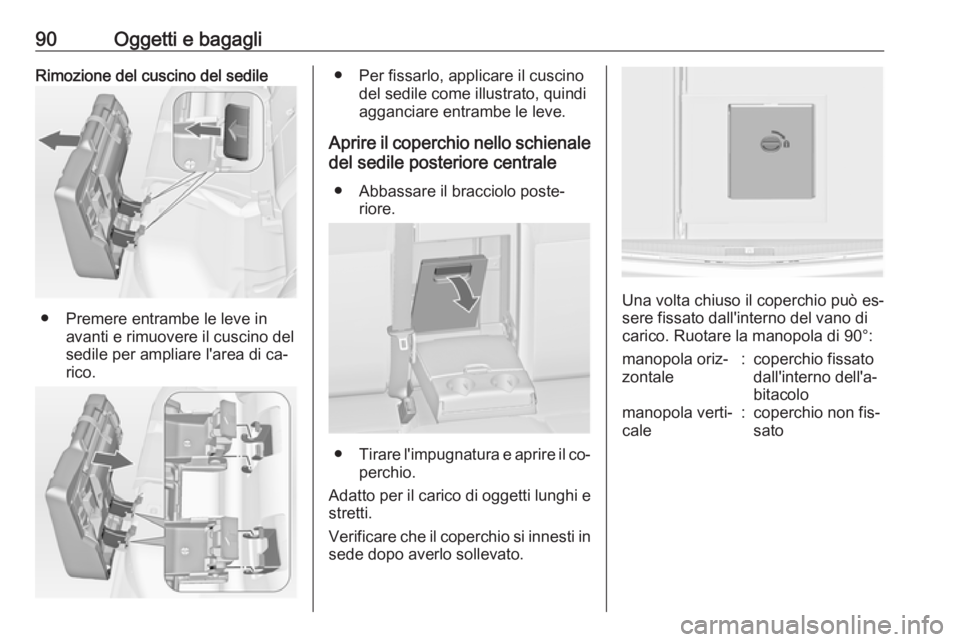

90Oggetti e bagagliRimozione del cuscino del sedile
● Premere entrambe le leve inavanti e rimuovere il cuscino del
sedile per ampliare l'area di ca‐
rico.
● Per fissarlo, applicare il cuscino del sedile come illustrato, quindi
agganciare entrambe le leve.
Aprire il coperchio nello schienale del sedile posteriore centrale
● Abbassare il bracciolo poste‐ riore.
●Tirare l'impugnatura e aprire il co‐
perchio.
Adatto per il carico di oggetti lunghi e
stretti.
Verificare che il coperchio si innesti in
sede dopo averlo sollevato.
Una volta chiuso il coperchio può es‐
sere fissato dall'interno del vano di
carico. Ruotare la manopola di 90°:
manopola oriz‐
zontale:coperchio fissato
dall'interno dell'a‐
bitacolomanopola verti‐
cale:coperchio non fis‐
sato

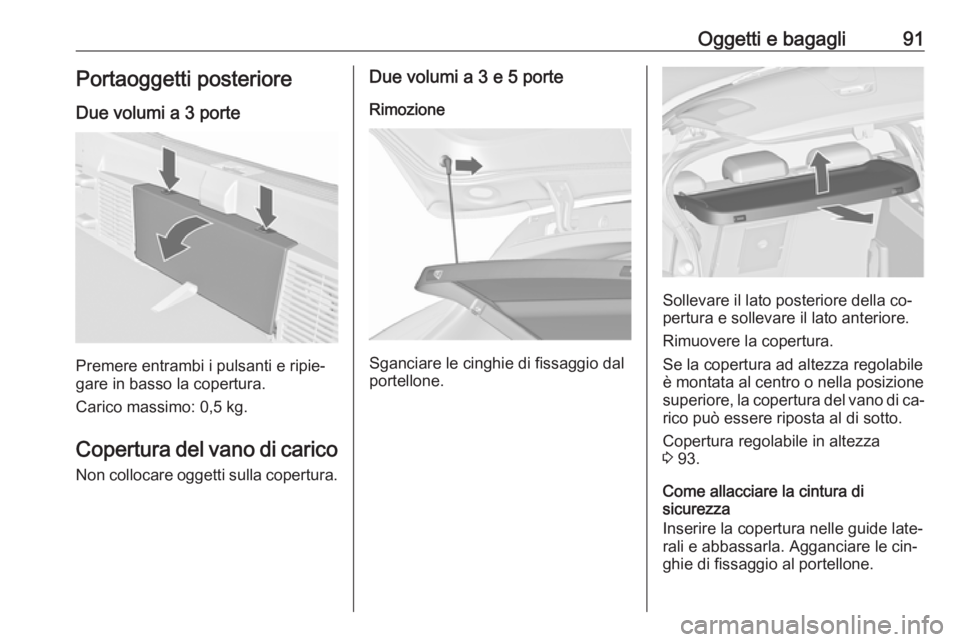

Oggetti e bagagli91Portaoggetti posterioreDue volumi a 3 porte
Premere entrambi i pulsanti e ripie‐
gare in basso la copertura.
Carico massimo: 0,5 kg.
Copertura del vano di carico Non collocare oggetti sulla copertura.
Due volumi a 3 e 5 porte
Rimozione
Sganciare le cinghie di fissaggio dal
portellone.
Sollevare il lato posteriore della co‐
pertura e sollevare il lato anteriore.
Rimuovere la copertura.
Se la copertura ad altezza regolabile
è montata al centro o nella posizione superiore, la copertura del vano di ca‐
rico può essere riposta al di sotto.
Copertura regolabile in altezza
3 93.
Come allacciare la cintura di
sicurezza
Inserire la copertura nelle guide late‐
rali e abbassarla. Agganciare le cin‐
ghie di fissaggio al portellone.

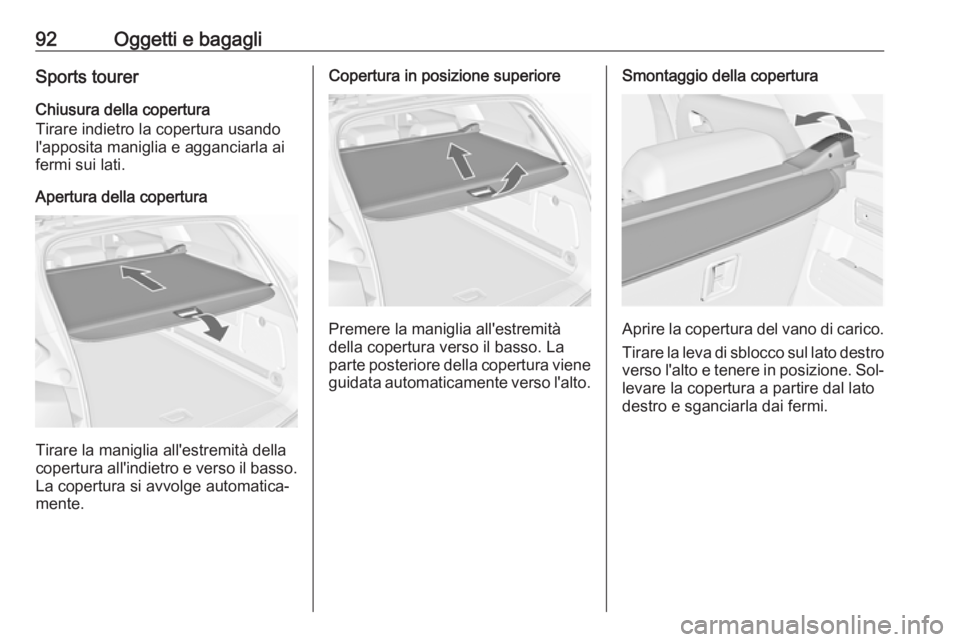

92Oggetti e bagagliSports tourerChiusura della copertura
Tirare indietro la copertura usando
l'apposita maniglia e agganciarla ai
fermi sui lati.
Apertura della copertura
Tirare la maniglia all'estremità della
copertura all'indietro e verso il basso.
La copertura si avvolge automatica‐
mente.
Copertura in posizione superiore
Premere la maniglia all'estremità
della copertura verso il basso. La parte posteriore della copertura viene guidata automaticamente verso l'alto.
Smontaggio della copertura
Aprire la copertura del vano di carico.
Tirare la leva di sblocco sul lato destro verso l'alto e tenere in posizione. Sol‐levare la copertura a partire dal lato
destro e sganciarla dai fermi.

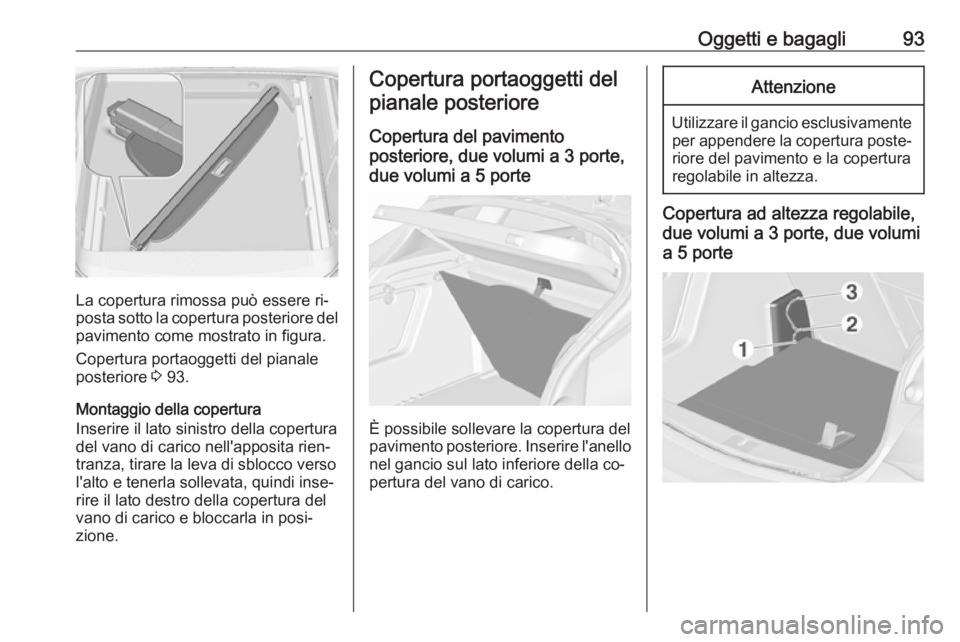

Oggetti e bagagli93
La copertura rimossa può essere ri‐
posta sotto la copertura posteriore del pavimento come mostrato in figura.
Copertura portaoggetti del pianale
posteriore 3 93.
Montaggio della copertura
Inserire il lato sinistro della copertura
del vano di carico nell'apposita rien‐
tranza, tirare la leva di sblocco verso
l'alto e tenerla sollevata, quindi inse‐ rire il lato destro della copertura del
vano di carico e bloccarla in posi‐
zione.
Copertura portaoggetti del
pianale posteriore
Copertura del pavimento
posteriore, due volumi a 3 porte,
due volumi a 5 porte
È possibile sollevare la copertura del
pavimento posteriore. Inserire l'anello
nel gancio sul lato inferiore della co‐
pertura del vano di carico.
Attenzione
Utilizzare il gancio esclusivamente per appendere la copertura poste‐
riore del pavimento e la copertura
regolabile in altezza.
Copertura ad altezza regolabile,
due volumi a 3 porte, due volumi
a 5 porte

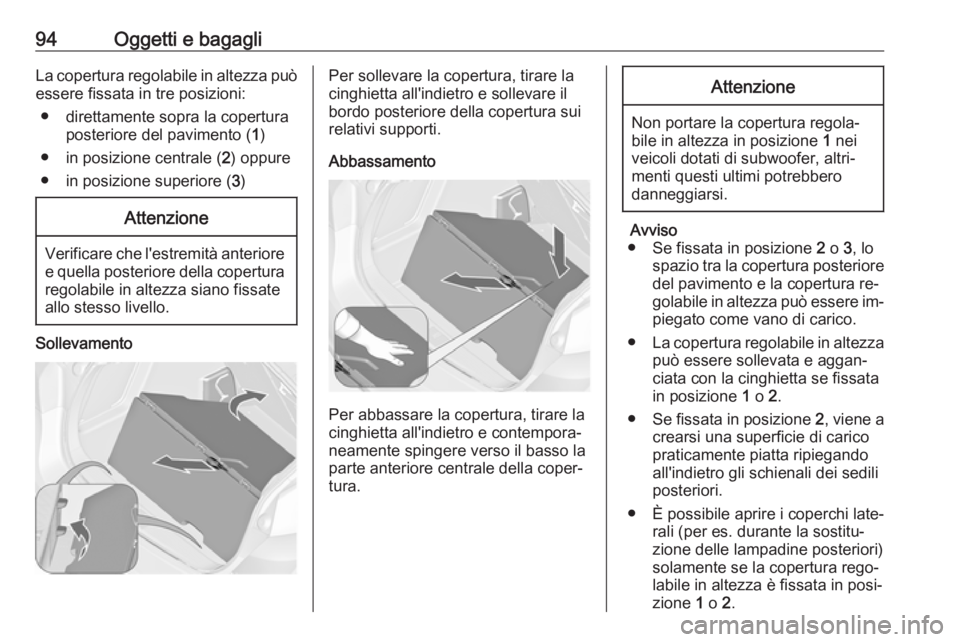

94Oggetti e bagagliLa copertura regolabile in altezza puòessere fissata in tre posizioni:
● direttamente sopra la copertura posteriore del pavimento ( 1)
● in posizione centrale ( 2) oppure
● in posizione superiore ( 3)Attenzione
Verificare che l'estremità anteriore
e quella posteriore della copertura
regolabile in altezza siano fissate
allo stesso livello.
Sollevamento
Per sollevare la copertura, tirare la
cinghietta all'indietro e sollevare il
bordo posteriore della copertura sui
relativi supporti.
Abbassamento
Per abbassare la copertura, tirare la
cinghietta all'indietro e contempora‐
neamente spingere verso il basso la parte anteriore centrale della coper‐
tura.
Attenzione
Non portare la copertura regola‐
bile in altezza in posizione 1 nei
veicoli dotati di subwoofer, altri‐ menti questi ultimi potrebbero
danneggiarsi.
Avviso
● Se fissata in posizione 2 o 3, lo
spazio tra la copertura posteriore
del pavimento e la copertura re‐
golabile in altezza può essere im‐
piegato come vano di carico.
● La copertura regolabile in altezza
può essere sollevata e aggan‐
ciata con la cinghietta se fissata
in posizione 1 o 2.
● Se fissata in posizione 2, viene a
crearsi una superficie di carico
praticamente piatta ripiegando
all'indietro gli schienali dei sedili
posteriori.
● È possibile aprire i coperchi late‐ rali (per es. durante la sostitu‐
zione delle lampadine posteriori)
solamente se la copertura rego‐ labile in altezza è fissata in posi‐
zione 1 o 2.

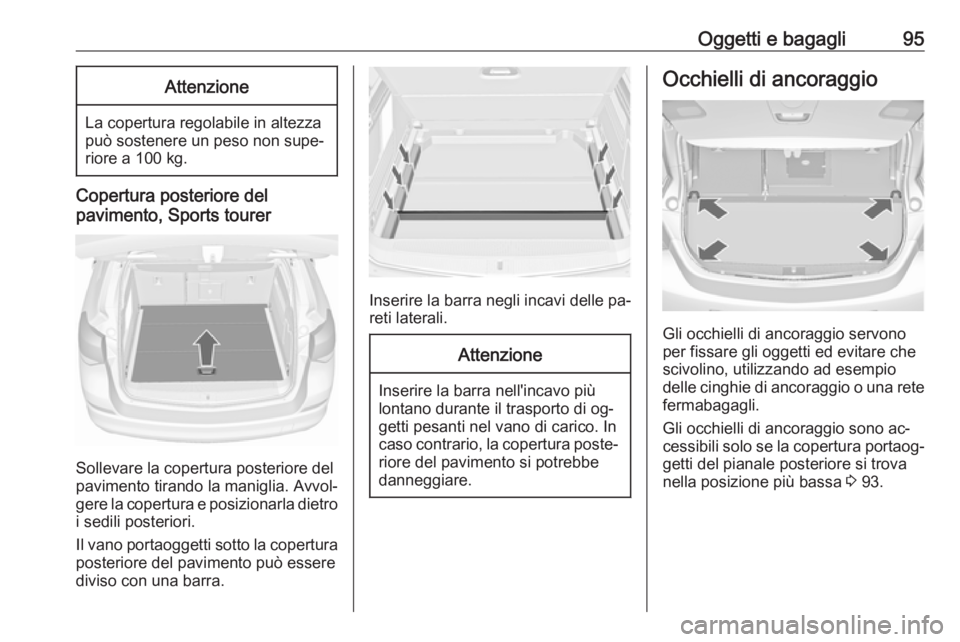

Oggetti e bagagli95Attenzione
La copertura regolabile in altezza
può sostenere un peso non supe‐
riore a 100 kg.
Copertura posteriore del
pavimento, Sports tourer
Sollevare la copertura posteriore del
pavimento tirando la maniglia. Avvol‐
gere la copertura e posizionarla dietro
i sedili posteriori.
Il vano portaoggetti sotto la copertura
posteriore del pavimento può essere
diviso con una barra.
Inserire la barra negli incavi delle pa‐
reti laterali.
Attenzione
Inserire la barra nell'incavo più
lontano durante il trasporto di og‐
getti pesanti nel vano di carico. In
caso contrario, la copertura poste‐ riore del pavimento si potrebbe
danneggiare.
Occhielli di ancoraggio
Gli occhielli di ancoraggio servono
per fissare gli oggetti ed evitare che scivolino, utilizzando ad esempio
delle cinghie di ancoraggio o una rete
fermabagagli.
Gli occhielli di ancoraggio sono ac‐
cessibili solo se la copertura portaog‐ getti del pianale posteriore si trova
nella posizione più bassa 3 93.

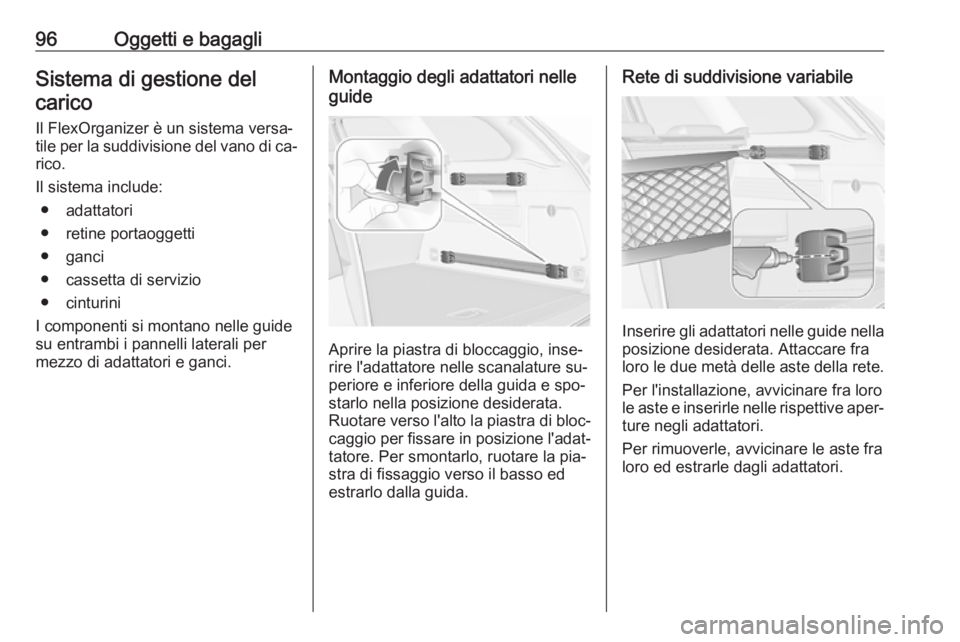

96Oggetti e bagagliSistema di gestione delcarico
Il FlexOrganizer è un sistema versa‐
tile per la suddivisione del vano di ca‐ rico.
Il sistema include: ● adattatori
● retine portaoggetti
● ganci
● cassetta di servizio ● cinturini
I componenti si montano nelle guide su entrambi i pannelli laterali per
mezzo di adattatori e ganci.Montaggio degli adattatori nelle
guide
Aprire la piastra di bloccaggio, inse‐
rire l'adattatore nelle scanalature su‐
periore e inferiore della guida e spo‐
starlo nella posizione desiderata.
Ruotare verso l'alto la piastra di bloc‐ caggio per fissare in posizione l'adat‐
tatore. Per smontarlo, ruotare la pia‐
stra di fissaggio verso il basso ed
estrarlo dalla guida.
Rete di suddivisione variabile
Inserire gli adattatori nelle guide nella
posizione desiderata. Attaccare fra
loro le due metà delle aste della rete.
Per l'installazione, avvicinare fra loro le aste e inserirle nelle rispettive aper‐
ture negli adattatori.
Per rimuoverle, avvicinare le aste fra
loro ed estrarle dagli adattatori.

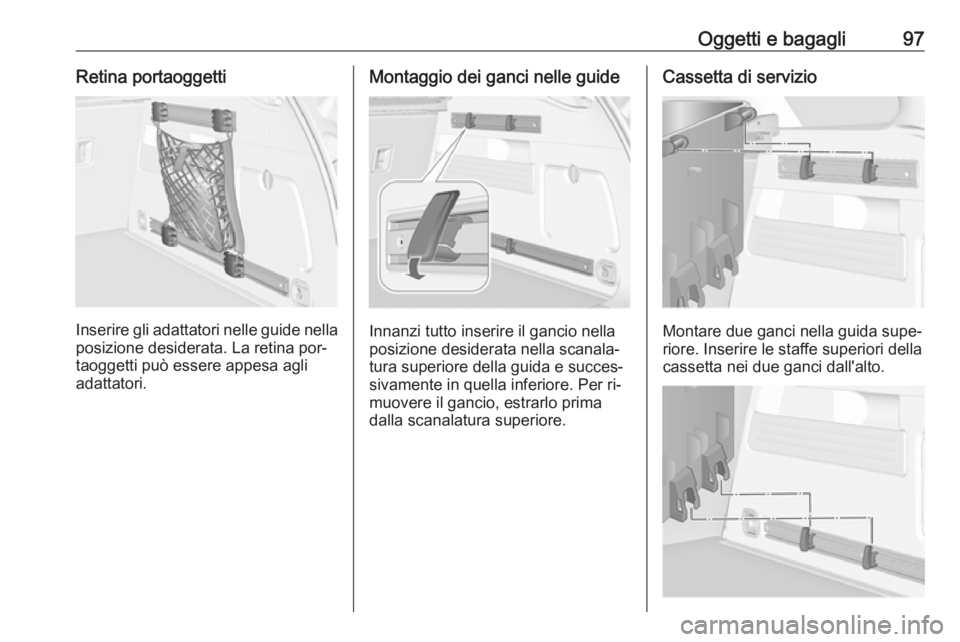

Oggetti e bagagli97Retina portaoggetti
Inserire gli adattatori nelle guide nella
posizione desiderata. La retina por‐
taoggetti può essere appesa agli
adattatori.
Montaggio dei ganci nelle guide
Innanzi tutto inserire il gancio nella
posizione desiderata nella scanala‐
tura superiore della guida e succes‐
sivamente in quella inferiore. Per ri‐
muovere il gancio, estrarlo prima
dalla scanalatura superiore.
Cassetta di servizio
Montare due ganci nella guida supe‐
riore. Inserire le staffe superiori della
cassetta nei due ganci dall'alto.

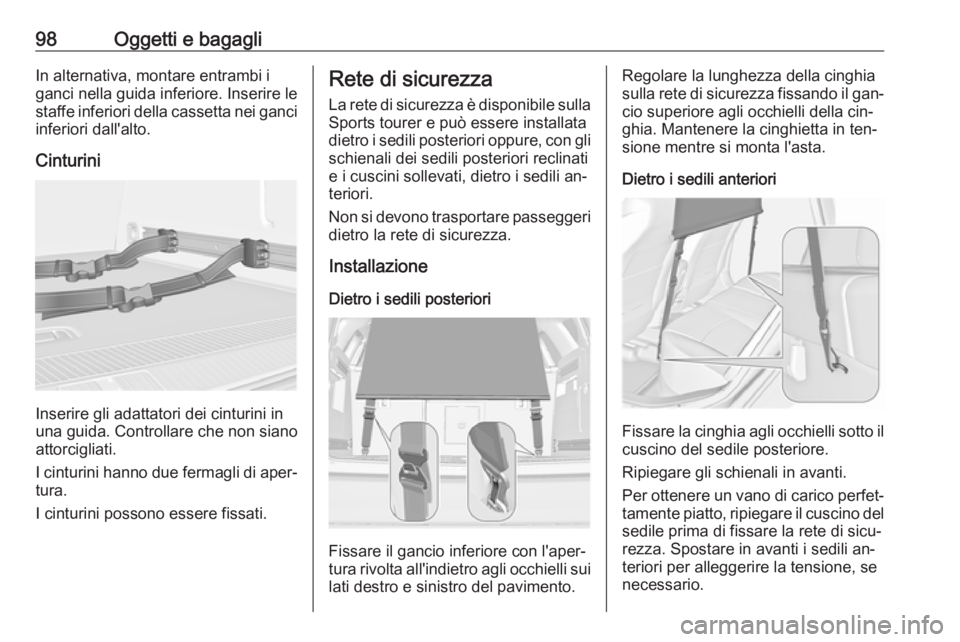

98Oggetti e bagagliIn alternativa, montare entrambi i
ganci nella guida inferiore. Inserire le
staffe inferiori della cassetta nei ganci inferiori dall'alto.
Cinturini
Inserire gli adattatori dei cinturini in
una guida. Controllare che non siano attorcigliati.
I cinturini hanno due fermagli di aper‐
tura.
I cinturini possono essere fissati.
Rete di sicurezza
La rete di sicurezza è disponibile sulla Sports tourer e può essere installata
dietro i sedili posteriori oppure, con gli schienali dei sedili posteriori reclinati
e i cuscini sollevati, dietro i sedili an‐
teriori.
Non si devono trasportare passeggeri
dietro la rete di sicurezza.
Installazione
Dietro i sedili posteriori
Fissare il gancio inferiore con l'aper‐
tura rivolta all'indietro agli occhielli sui
lati destro e sinistro del pavimento.
Regolare la lunghezza della cinghia
sulla rete di sicurezza fissando il gan‐
cio superiore agli occhielli della cin‐
ghia. Mantenere la cinghietta in ten‐
sione mentre si monta l'asta.
Dietro i sedili anteriori
Fissare la cinghia agli occhielli sotto il cuscino del sedile posteriore.
Ripiegare gli schienali in avanti.
Per ottenere un vano di carico perfet‐
tamente piatto, ripiegare il cuscino del
sedile prima di fissare la rete di sicu‐
rezza. Spostare in avanti i sedili an‐
teriori per alleggerire la tensione, se
necessario.
