Ajaminen ja käyttö209Pysäköintiapujärjestelmä ei ehkä
reagoi pysäköintipaikassa tapahtu‐
viin muutoksiin aloitettuaan ensim‐
mäisen pysäköintiliikkeen.
Huomautus
Jos jokin eteenpäinajovaihde kytke‐
tään ja tietty nopeus ylitetään, taka‐
pysäköintitutka poistuu toiminnasta,
kun takakuljetusjärjestelmä on ojen‐
nettuna.
Jos kytketään ensin peruutus‐
vaihde, pysäköintitutka havaitsee ta‐ kakuljetusjärjestelmän ja antaa ää‐
nimerkin. Poista pysäköintitutka
käytöstä painamalla lyhyesti r
tai D .
Huomautus
Kehittynyt pysäköintiavustin on ka‐
libroitava käytön jälkeen. Optimaa‐
lista pysäköintiavustusta varten tar‐
vitaan ainakin 35 km:n ajomatka,
joka sisältää joitakin kaarteita.
Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen kul‐
man" alueella. Järjestelmä hälyttää
visuaalisesti molemmissa ulkopei‐leissä, kun se havaitsee kohteita,
jotka eivät ehkä näy sisä- tai ulkopei‐
leissä.
Järjestelmän tunnistimet sijaitsevat
puskurissa auton vasemmalla ja oi‐
kealla puolella.9 Varoitus
Kuolleen kulman varoitus ei kor‐
vaa kuljettajan tarkkaavaisuutta.
Järjestelmä ei havaitse:
● nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella
alueella
● jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee auton kuol‐
leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, oranssi va‐ roitussymboli B syttyy vastaavassa
ulkopeilissä. Jos kuljettaja sitten akti‐
voi suuntavilkun, varoitussymboli B
alkaa vilkkua oranssina varoituksena
siitä, ettei kaistaa pidä vaihtaa.
Huomautus
Jos ohittava auto on vähintään
10 km/h ohitettavaa autoa no‐
peampi, vastaavan ulkopeilin varoi‐
tussymboli B ei ehkä syty.
Kuolleen kulman varoitus on toimin‐
nassa 10 km/h - 140 km/h nopeuk‐
silla. Ajaminen yli 140 km/h:n nopeu‐
della kytkee järjestelmän pois päältä,
himmeät varoitussymbolit B ilmaise‐
vat tämän molemmissa ulkopeileissä.
Nopeuden alentaminen takaisin tä‐
män rajan alapuolelle sammuttaa

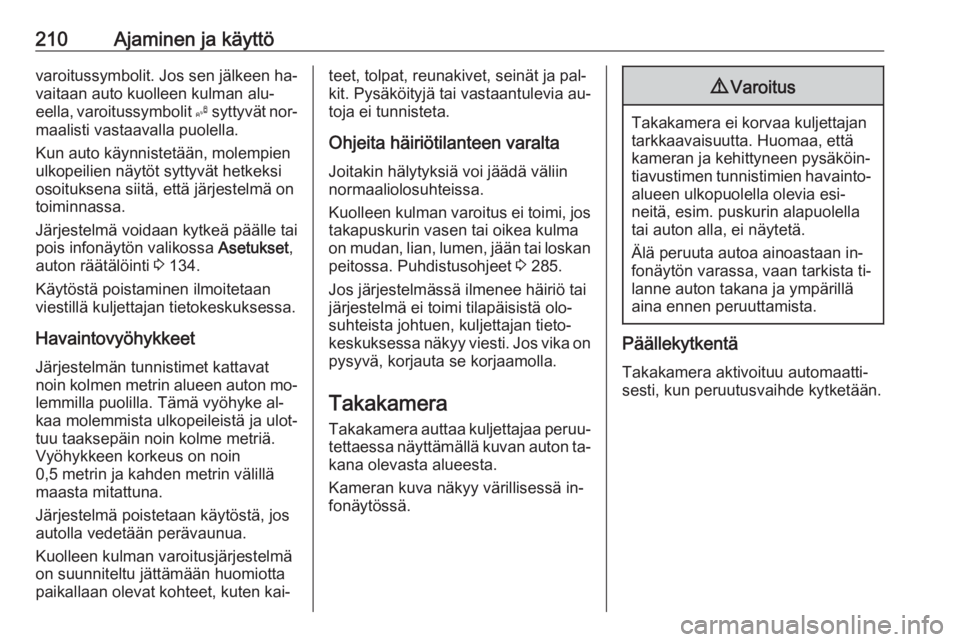

210Ajaminen ja käyttövaroitussymbolit. Jos sen jälkeen ha‐
vaitaan auto kuolleen kulman alu‐
eella, varoitussymbolit B syttyvät nor‐
maalisti vastaavalla puolella.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Järjestelmä voidaan kytkeä päälle tai
pois infonäytön valikossa Asetukset,
auton räätälöinti 3 134.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa.
HavaintovyöhykkeetJärjestelmän tunnistimet kattavat
noin kolmen metrin alueen auton mo‐
lemmilla puolilla. Tämä vyöhyke al‐
kaa molemmista ulkopeileistä ja ulot‐ tuu taaksepäin noin kolme metriä.
Vyöhykkeen korkeus on noin
0,5 metrin ja kahden metrin välillä
maasta mitattuna.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.
Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten kai‐teet, tolpat, reunakivet, seinät ja pal‐
kit. Pysäköityjä tai vastaantulevia au‐
toja ei tunnisteta.
Ohjeita häiriötilanteen varalta
Joitakin hälytyksiä voi jäädä väliin
normaaliolosuhteissa.
Kuolleen kulman varoitus ei toimi, jos takapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan
peitossa. Puhdistusohjeet 3 285.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä olo‐
suhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Jos vika on
pysyvä, korjauta se korjaamolla.
Takakamera
Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton ta‐
kana olevasta alueesta.
Kameran kuva näkyy värillisessä in‐
fonäytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐ alueen ulkopuolella olevia esi‐
neitä, esim. puskurin alapuolella
tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan in‐
fonäytön varassa, vaan tarkista ti‐ lanne auton takana ja ympärillä
aina ennen peruuttamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.

Ajaminen ja käyttö211Toiminta
Kamera on asennettu takaluukun
kahvaan ja sen katselukulma on
130°.
Kameran korkeasta sijainnista joh‐
tuen näytössä näkyy takapuskuri, jota
voidaan käyttää ohjausapuna.
Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Opasviivat
Dynaamiset opasviivat ovat vaaka‐ suuntaisia yhden metrin välein näky‐ viä viivoja, jotka näkyvät näytössä ja
joiden avulla voidaan määrittää etäi‐
syys näytettyihin kohteisiin.
Auton liikerata näkyy ohjauskulman
mukaisesti.
Tämän toiminnon voi poistaa käy‐ töstä infonäytön Asetukset-valikossa.
Auton räätälöinti 3 134.
Varoitussymbolit
Varoitussymbolit ilmaistaan kol‐
mioina 9 kuvassa, ne osoittavat ke‐
hittyneen pysäköintiavustimen taka‐
tunnistimien havaitsemat esteet.
Näyttöasetukset
Navi 650/Navi 950 : Kirkkautta voi‐
daan säätää painamalla ensin moni‐
toimisäädintä ja sitten kiertämällä sen
ulompaa kehää.

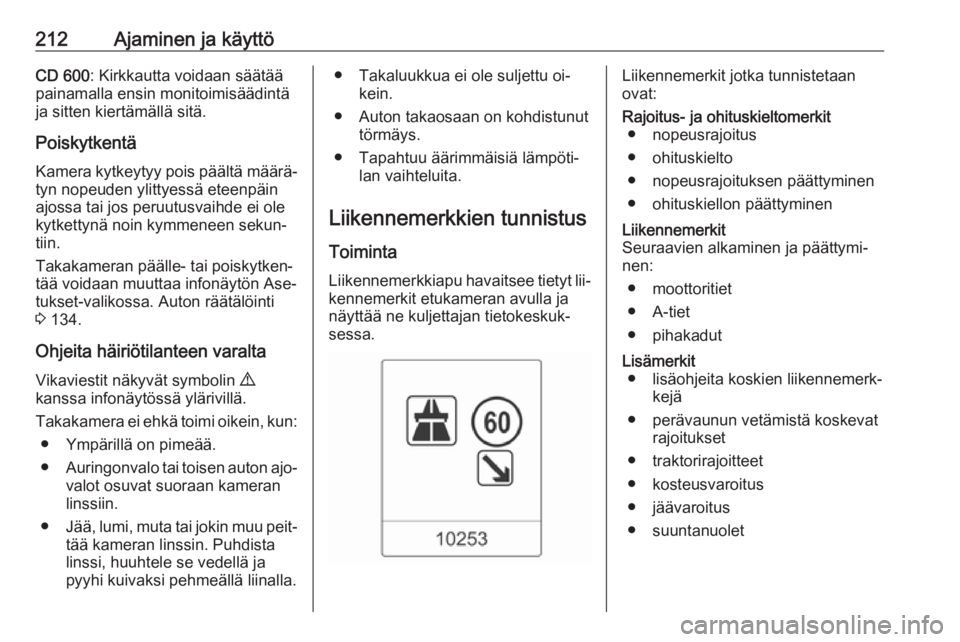

212Ajaminen ja käyttöCD 600: Kirkkautta voidaan säätää
painamalla ensin monitoimisäädintä
ja sitten kiertämällä sitä.
Poiskytkentä Kamera kytkeytyy pois päältä määrä‐
tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin kymmeneen sekun‐
tiin.
Takakameran päälle- tai poiskytken‐
tää voidaan muuttaa infonäytön Ase‐ tukset-valikossa. Auton räätälöinti
3 134.
Ohjeita häiriötilanteen varalta
Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takakamera ei ehkä toimi oikein, kun: ● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajo‐
valot osuvat suoraan kameran
linssiin.
● Jää, lumi, muta tai jokin muu peit‐
tää kameran linssin. Puhdista
linssi, huuhtele se vedellä ja
pyyhi kuivaksi pehmeällä liinalla.● Takaluukkua ei ole suljettu oi‐ kein.
● Auton takaosaan on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
Liikennemerkkien tunnistus Toiminta
Liikennemerkkiapu havaitsee tietyt lii‐
kennemerkit etukameran avulla ja
näyttää ne kuljettajan tietokeskuk‐
sessa.Liikennemerkit jotka tunnistetaan
ovat:Rajoitus- ja ohituskieltomerkit ● nopeusrajoitus
● ohituskielto
● nopeusrajoituksen päättyminen
● ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
● moottoritiet
● A-tiet
● pihakadutLisämerkit ● lisäohjeita koskien liikennemerk‐ kejä
● perävaunun vetämistä koskevat rajoitukset
● traktorirajoitteet
● kosteusvaroitus
● jäävaroitus
● suuntanuolet

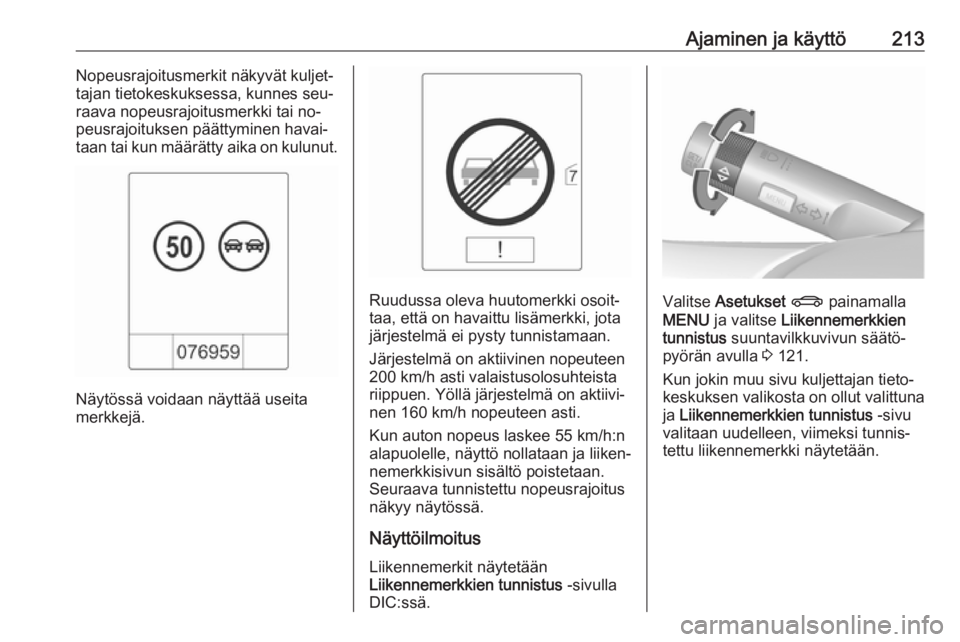

Ajaminen ja käyttö213Nopeusrajoitusmerkit näkyvät kuljet‐
tajan tietokeskuksessa, kunnes seu‐
raava nopeusrajoitusmerkki tai no‐
peusrajoituksen päättyminen havai‐
taan tai kun määrätty aika on kulunut.
Näytössä voidaan näyttää useita
merkkejä.
Ruudussa oleva huutomerkki osoit‐
taa, että on havaittu lisämerkki, jota
järjestelmä ei pysty tunnistamaan.
Järjestelmä on aktiivinen nopeuteen
200 km/h asti valaistusolosuhteista
riippuen. Yöllä järjestelmä on aktiivi‐
nen 160 km/h nopeuteen asti.
Kun auton nopeus laskee 55 km/h:n
alapuolelle, näyttö nollataan ja liiken‐
nemerkkisivun sisältö poistetaan.
Seuraava tunnistettu nopeusrajoitus
näkyy näytössä.
Näyttöilmoitus
Liikennemerkit näytetään
Liikennemerkkien tunnistus -sivulla
DIC:ssä.Valitse Asetukset X painamalla
MENU ja valitse Liikennemerkkien
tunnistus suuntavilkkuvivun säätö‐
pyörän avulla 3 121.
Kun jokin muu sivu kuljettajan tieto‐ keskuksen valikosta on ollut valittuna
ja Liikennemerkkien tunnistus -sivu
valitaan uudelleen, viimeksi tunnis‐
tettu liikennemerkki näytetään.

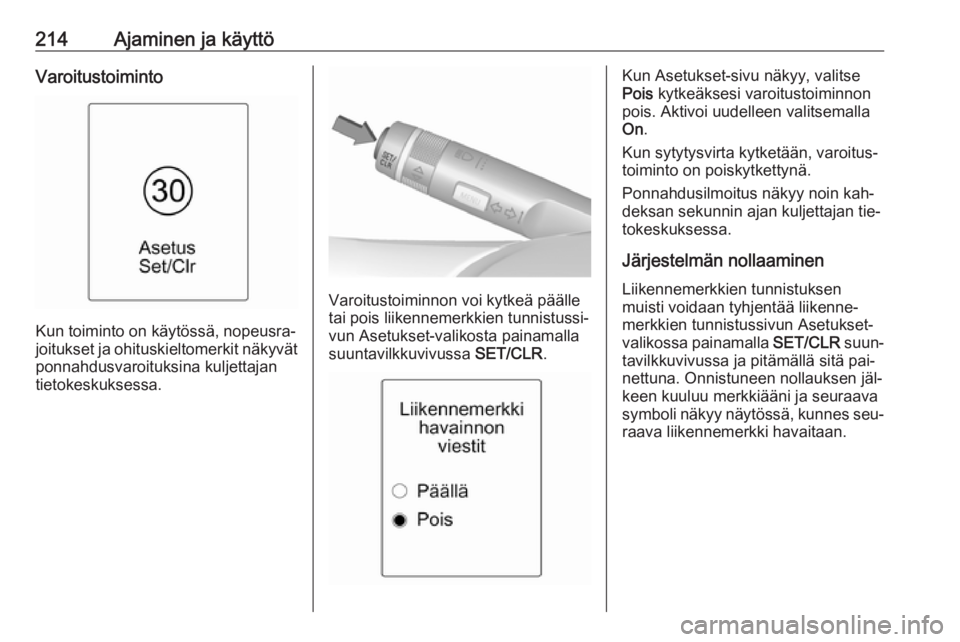

214Ajaminen ja käyttöVaroitustoiminto
Kun toiminto on käytössä, nopeusra‐
joitukset ja ohituskieltomerkit näkyvät ponnahdusvaroituksina kuljettajan
tietokeskuksessa.
Varoitustoiminnon voi kytkeä päälle
tai pois liikennemerkkien tunnistussi‐
vun Asetukset-valikosta painamalla
suuntavilkkuvivussa SET/CLR.
Kun Asetukset-sivu näkyy, valitse
Pois kytkeäksesi varoitustoiminnon
pois. Aktivoi uudelleen valitsemalla
On .
Kun sytytysvirta kytketään, varoitus‐
toiminto on poiskytkettynä.
Ponnahdusilmoitus näkyy noin kah‐
deksan sekunnin ajan kuljettajan tie‐
tokeskuksessa.
Järjestelmän nollaaminen
Liikennemerkkien tunnistuksen
muisti voidaan tyhjentää liikenne‐
merkkien tunnistussivun Asetukset-
valikossa painamalla SET/CLR suun‐
tavilkkuvivussa ja pitämällä sitä pai‐
nettuna. Onnistuneen nollauksen jäl‐
keen kuuluu merkkiääni ja seuraava
symboli näkyy näytössä, kunnes seu‐ raava liikennemerkki havaitaan.

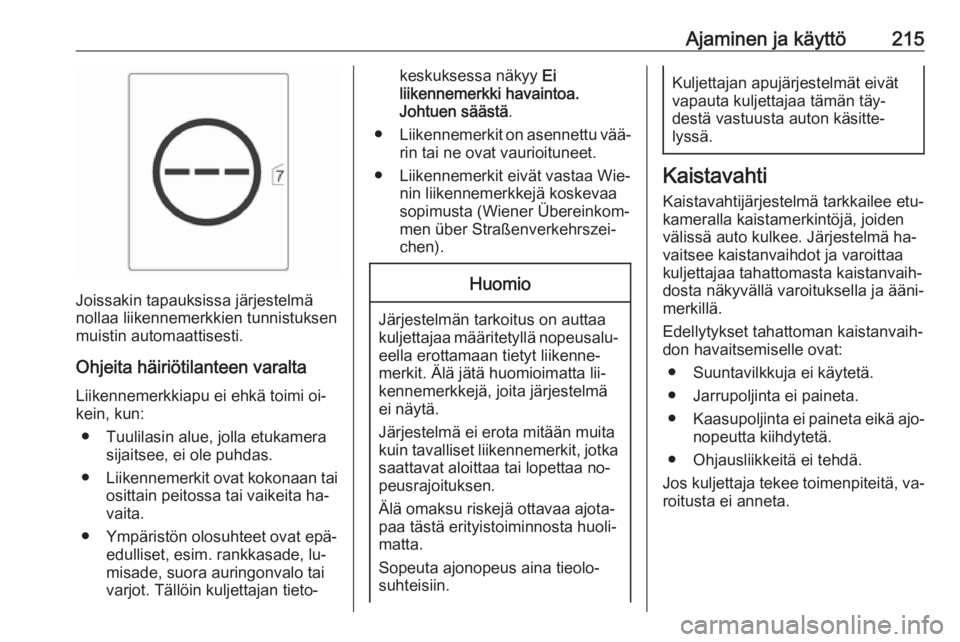

Ajaminen ja käyttö215
Joissakin tapauksissa järjestelmä
nollaa liikennemerkkien tunnistuksen
muistin automaattisesti.
Ohjeita häiriötilanteen varalta
Liikennemerkkiapu ei ehkä toimi oi‐ kein, kun:
● Tuulilasin alue, jolla etukamera sijaitsee, ei ole puhdas.
● Liikennemerkit ovat kokonaan tai
osittain peitossa tai vaikeita ha‐
vaita.
● Ympäristön olosuhteet ovat epä‐ edulliset, esim. rankkasade, lu‐
misade, suora auringonvalo tai
varjot. Tällöin kuljettajan tieto‐
keskuksessa näkyy Ei
liikennemerkki havaintoa.
Johtuen säästä .
● Liikennemerkit on asennettu vää‐
rin tai ne ovat vaurioituneet.
● Liikennemerkit eivät vastaa Wie‐ nin liikennemerkkejä koskevaa
sopimusta (Wiener Übereinkom‐
men über Straßenverkehrszei‐ chen).Huomio
Järjestelmän tarkoitus on auttaa
kuljettajaa määritetyllä nopeusalu‐
eella erottamaan tietyt liikenne‐
merkit. Älä jätä huomioimatta lii‐
kennemerkkejä, joita järjestelmä
ei näytä.
Järjestelmä ei erota mitään muita
kuin tavalliset liikennemerkit, jotka saattavat aloittaa tai lopettaa no‐
peusrajoituksen.
Älä omaksu riskejä ottavaa ajota‐
paa tästä erityistoiminnosta huoli‐
matta.
Sopeuta ajonopeus aina tieolo‐
suhteisiin.
Kuljettajan apujärjestelmät eivät vapauta kuljettajaa tämän täy‐
destä vastuusta auton käsitte‐
lyssä.
Kaistavahti
Kaistavahtijärjestelmä tarkkailee etu‐
kameralla kaistamerkintöjä, joiden
välissä auto kulkee. Järjestelmä ha‐
vaitsee kaistanvaihdot ja varoittaa
kuljettajaa tahattomasta kaistanvaih‐
dosta näkyvällä varoituksella ja ääni‐
merkillä.
Edellytykset tahattoman kaistanvaih‐
don havaitsemiselle ovat:
● Suuntavilkkuja ei käytetä.
● Jarrupoljinta ei paineta.
● Kaasupoljinta ei paineta eikä ajo‐
nopeutta kiihdytetä.
● Ohjausliikkeitä ei tehdä.
Jos kuljettaja tekee toimenpiteitä, va‐
roitusta ei anneta.

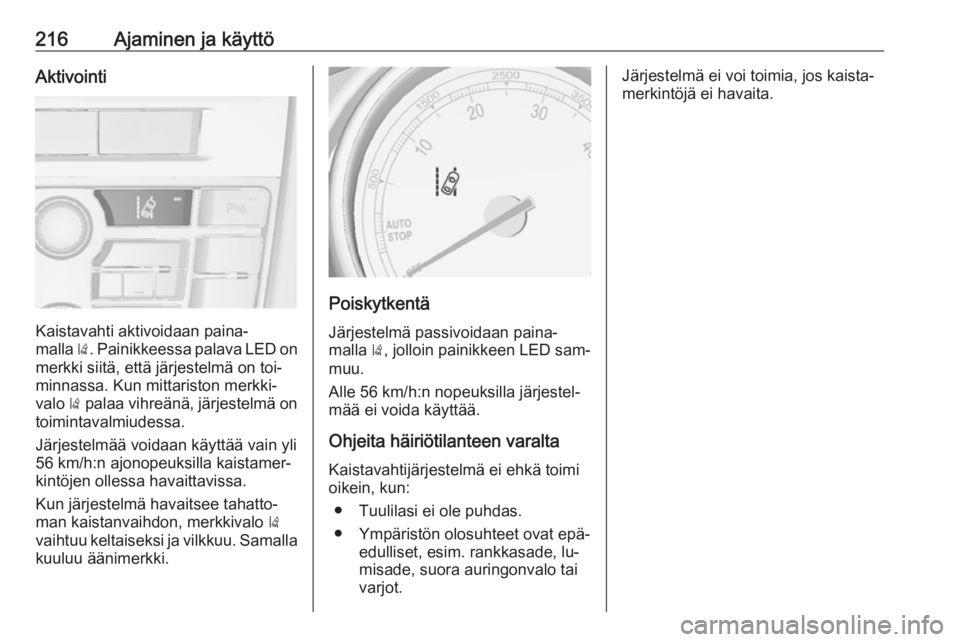

216Ajaminen ja käyttöAktivointi
Kaistavahti aktivoidaan paina‐
malla ). Painikkeessa palava LED on
merkki siitä, että järjestelmä on toi‐
minnassa. Kun mittariston merkki‐
valo ) palaa vihreänä, järjestelmä on
toimintavalmiudessa.
Järjestelmää voidaan käyttää vain yli
56 km/h:n ajonopeuksilla kaistamer‐
kintöjen ollessa havaittavissa.
Kun järjestelmä havaitsee tahatto‐
man kaistanvaihdon, merkkivalo )
vaihtuu keltaiseksi ja vilkkuu. Samalla kuuluu äänimerkki.
Poiskytkentä
Järjestelmä passivoidaan paina‐
malla ), jolloin painikkeen LED sam‐
muu.
Alle 56 km/h:n nopeuksilla järjestel‐
mää ei voida käyttää.
Ohjeita häiriötilanteen varalta
Kaistavahtijärjestelmä ei ehkä toimi oikein, kun:
● Tuulilasi ei ole puhdas.
● Ympäristön olosuhteet ovat epä‐ edulliset, esim. rankkasade, lu‐
misade, suora auringonvalo tai
varjot.
Järjestelmä ei voi toimia, jos kaista‐
merkintöjä ei havaita.

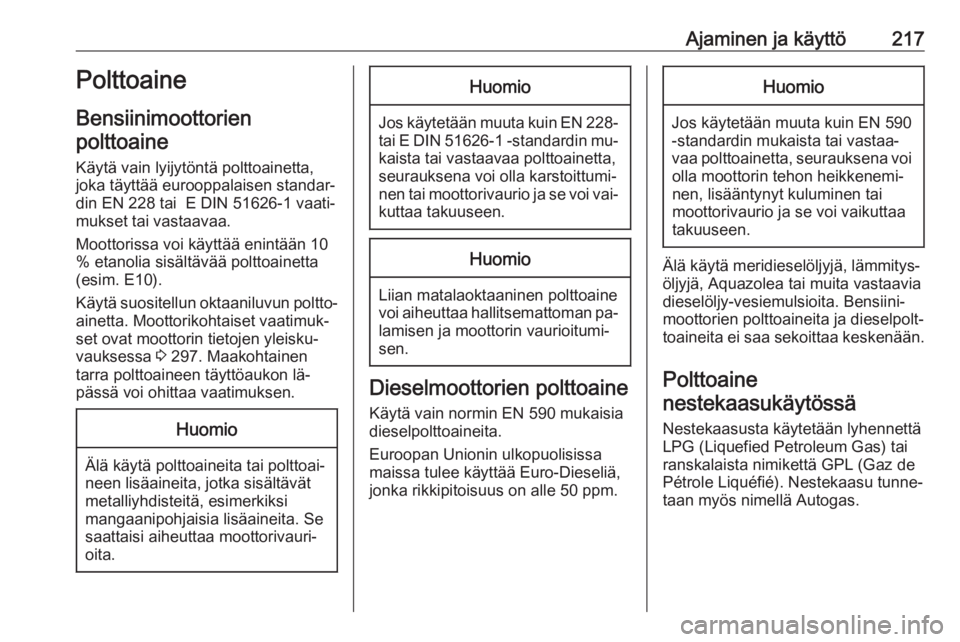

Ajaminen ja käyttö217Polttoaine
Bensiinimoottorien
polttoaine
Käytä vain lyijytöntä polttoainetta,
joka täyttää eurooppalaisen standar‐
din EN 228 tai E DIN 51626-1 vaati‐
mukset tai vastaavaa.
Moottorissa voi käyttää enintään 10
% etanolia sisältävää polttoainetta
(esim. E10).
Käytä suositellun oktaaniluvun poltto‐ ainetta. Moottorikohtaiset vaatimuk‐
set ovat moottorin tietojen yleisku‐
vauksessa 3 297. Maakohtainen
tarra polttoaineen täyttöaukon lä‐
pässä voi ohittaa vaatimuksen.Huomio
Älä käytä polttoaineita tai polttoai‐
neen lisäaineita, jotka sisältävät
metalliyhdisteitä, esimerkiksi
mangaanipohjaisia lisäaineita. Se
saattaisi aiheuttaa moottorivauri‐
oita.
Huomio
Jos käytetään muuta kuin EN 228-
tai E DIN 51626-1 -standardin mu‐ kaista tai vastaavaa polttoainetta,seurauksena voi olla karstoittumi‐nen tai moottorivaurio ja se voi vai‐ kuttaa takuuseen.
Huomio
Liian matalaoktaaninen polttoaine
voi aiheuttaa hallitsemattoman pa‐ lamisen ja moottorin vaurioitumi‐
sen.
Dieselmoottorien polttoaine
Käytä vain normin EN 590 mukaisia
dieselpolttoaineita.
Euroopan Unionin ulkopuolisissa
maissa tulee käyttää Euro-Dieseliä,
jonka rikkipitoisuus on alle 50 ppm.
Huomio
Jos käytetään muuta kuin EN 590
-standardin mukaista tai vastaa‐
vaa polttoainetta, seurauksena voi olla moottorin tehon heikkenemi‐
nen, lisääntynyt kuluminen tai
moottorivaurio ja se voi vaikuttaa
takuuseen.
Älä käytä meridieselöljyjä, lämmitys‐ öljyjä, Aquazolea tai muita vastaavia
dieselöljy-vesiemulsioita. Bensiini‐
moottorien polttoaineita ja dieselpolt‐
toaineita ei saa sekoittaa keskenään.
Polttoaine
nestekaasukäytössä
Nestekaasusta käytetään lyhennettä
LPG (Liquefied Petroleum Gas) tai
ranskalaista nimikettä GPL (Gaz de
Pétrole Liquéfié). Nestekaasu tunne‐
taan myös nimellä Autogas.

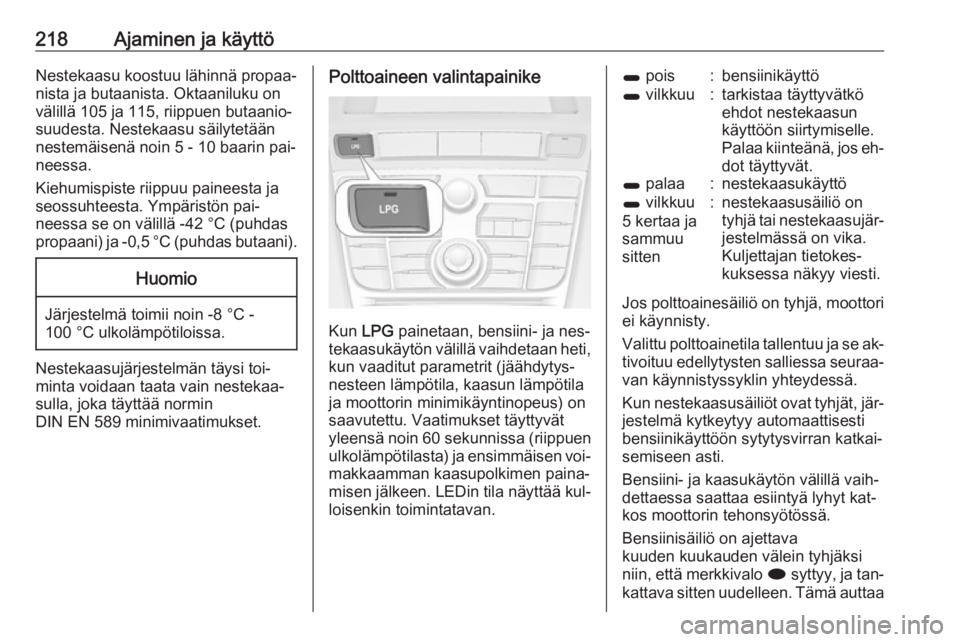

218Ajaminen ja käyttöNestekaasu koostuu lähinnä propaa‐
nista ja butaanista. Oktaaniluku on
välillä 105 ja 115, riippuen butaanio‐
suudesta. Nestekaasu säilytetään
nestemäisenä noin 5 - 10 baarin pai‐
neessa.
Kiehumispiste riippuu paineesta ja
seossuhteesta. Ympäristön pai‐
neessa se on välillä -42 °C (puhdas
propaani) ja -0,5 °C (puhdas butaani).Huomio
Järjestelmä toimii noin -8 °C -
100 °C ulkolämpötiloissa.
Nestekaasujärjestelmän täysi toi‐
minta voidaan taata vain nestekaa‐
sulla, joka täyttää normin
DIN EN 589 minimivaatimukset.
Polttoaineen valintapainike
Kun LPG painetaan, bensiini- ja nes‐
tekaasukäytön välillä vaihdetaan heti,
kun vaaditut parametrit (jäähdytys‐
nesteen lämpötila, kaasun lämpötila
ja moottorin minimikäyntinopeus) on
saavutettu. Vaatimukset täyttyvät
yleensä noin 60 sekunnissa (riippuen
ulkolämpötilasta) ja ensimmäisen voi‐
makkaamman kaasupolkimen paina‐
misen jälkeen. LEDin tila näyttää kul‐
loisenkin toimintatavan.
1 pois:bensiinikäyttö1 vilkkuu:tarkistaa täyttyvätkö
ehdot nestekaasun
käyttöön siirtymiselle.
Palaa kiinteänä, jos eh‐ dot täyttyvät.1 palaa:nestekaasukäyttö1 vilkkuu
5 kertaa ja
sammuu
sitten:nestekaasusäiliö on
tyhjä tai nestekaasujär‐
jestelmässä on vika.
Kuljettajan tietokes‐
kuksessa näkyy viesti.
Jos polttoainesäiliö on tyhjä, moottori
ei käynnisty.
Valittu polttoainetila tallentuu ja se ak‐ tivoituu edellytysten salliessa seuraa‐
van käynnistyssyklin yhteydessä.
Kun nestekaasusäiliöt ovat tyhjät, jär‐ jestelmä kytkeytyy automaattisesti
bensiinikäyttöön sytytysvirran katkai‐
semiseen asti.
Bensiini- ja kaasukäytön välillä vaih‐
dettaessa saattaa esiintyä lyhyt kat‐
kos moottorin tehonsyötössä.
Bensiinisäiliö on ajettava
kuuden kuukauden välein tyhjäksi niin, että merkkivalo i syttyy, ja tan‐
kattava sitten uudelleen. Tämä auttaa
