OPEL ASTRA J 2016.5 Ohjekirja (in Finnish)

Auton hoito249Valokokonaisuus takaluukussa
1. Avaa takaluukku ja irrota suojuskyseiseltä puolelta.
2. Irrota polttimon pidin kiertämällä ja aseta uusi polttimo paikalleen
painamalla se pitimeen ja kiertä‐mällä vastapäivään:
Takavalo ( 1)
Takasumuvalo/peruutusvalo ( 2),
riippuen puolesta.
3. Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään. Kiin‐
nitä suojus.
Sports Tourer
1. Käännä vasemmalla puolella peite alas ja irrota.
2. Irrota suojus kyseiseltä puolelta.
3. Ruuvaa kaksi muovista kiinnitys‐
mutteria sisäpuolelta käsin irti.

250Auton hoito

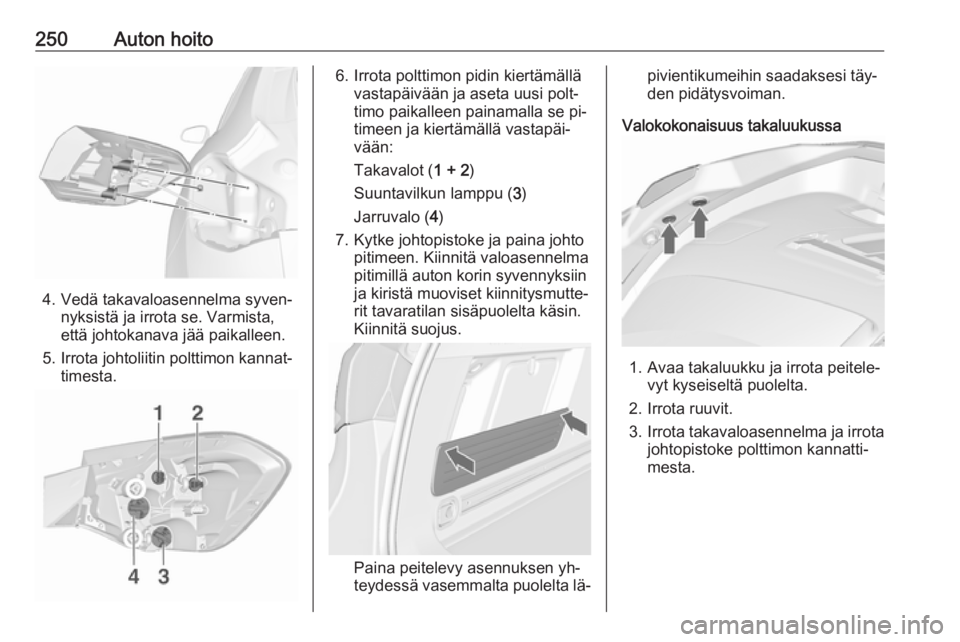

4. Vedä takavaloasennelma syven‐nyksistä ja irrota se. Varmista,
että johtokanava jää paikalleen.
5. Irrota johtoliitin polttimon kannat‐ timesta.
6. Irrota polttimon pidin kiertämällä vastapäivään ja aseta uusi polt‐
timo paikalleen painamalla se pi‐
timeen ja kiertämällä vastapäi‐
vään:
Takavalot ( 1 + 2)
Suuntavilkun lamppu ( 3)
Jarruvalo ( 4)
7. Kytke johtopistoke ja paina johto pitimeen. Kiinnitä valoasennelma
pitimillä auton korin syvennyksiin
ja kiristä muoviset kiinnitysmutte‐
rit tavaratilan sisäpuolelta käsin.
Kiinnitä suojus.
Paina peitelevy asennuksen yh‐
teydessä vasemmalta puolelta lä‐
pivientikumeihin saadaksesi täy‐ den pidätysvoiman.
Valokokonaisuus takaluukussa
1. Avaa takaluukku ja irrota peitele‐ vyt kyseiseltä puolelta.
2. Irrota ruuvit.
3. Irrota takavaloasennelma ja irrota
johtopistoke polttimon kannatti‐
mesta.

Auton hoito251

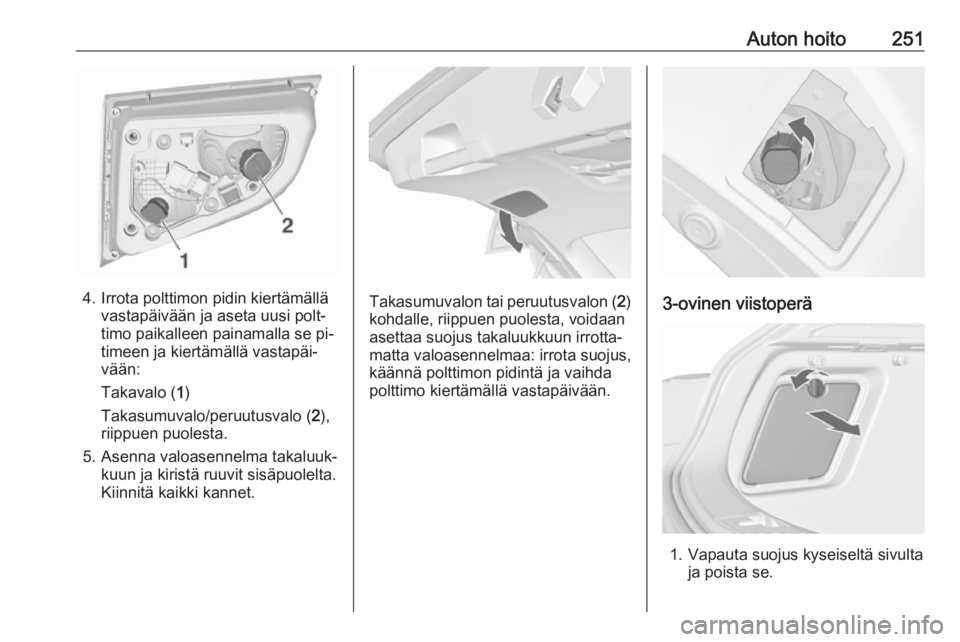

4. Irrota polttimon pidin kiertämällävastapäivään ja aseta uusi polt‐
timo paikalleen painamalla se pi‐
timeen ja kiertämällä vastapäi‐
vään:
Takavalo ( 1)
Takasumuvalo/peruutusvalo ( 2),
riippuen puolesta.
5. Asenna valoasennelma takaluuk‐ kuun ja kiristä ruuvit sisäpuolelta.
Kiinnitä kaikki kannet.Takasumuvalon tai peruutusvalon ( 2)
kohdalle, riippuen puolesta, voidaan
asettaa suojus takaluukkuun irrotta‐
matta valoasennelmaa: irrota suojus,
käännä polttimon pidintä ja vaihda
polttimo kiertämällä vastapäivään.3-ovinen viistoperä
1. Vapauta suojus kyseiseltä sivulta ja poista se.

252Auton hoito
2. Kierrä molemmat muoviset kiinni‐tysmutterit sisäpuolelta käsin irti.
3. Vedä takavaloasennelma syven‐nyksistä ja irrota se.
4. Irrota johtoliitin polttimon kannat‐timesta.
5. Irrota polttimon pidin kiertämällä ja aseta uusi polttimo paikalleen
painamalla se pitimeen ja kiertä‐ mällä vastapäivään:
Takavalon/jarruvalon lamppu ( 1)
Suuntavilkun lamppu ( 2)
LED-valolla varustettu versio
Vain suuntavilkun lamppu ( 2) voi‐
daan vaihtaa.
6. Asenna polttimon pidin takavalo‐ asennelmaan ja kierrä vastapäi‐
vään. Kytke johtopistoke valoase‐
nnelmaan. Kiinnitä valoase‐
nnelma pitimillä auton korin sy‐
vennyksiin ja kiristä muoviset kiin‐ nitysmutterit tavaratilan sisäpuo‐
lelta käsin. Sulje ja lukitse kansi.
Valokokonaisuus takaluukussa
1. Avaa takaluukku ja irrota suojuk‐ set kyseiseltä puolelta.
2. Irrota kolme ruuvia.
3. Irrota takavaloasennelma taka‐ luukusta.
4. Irrota polttimon pidin kiertämällä ja aseta uusi polttimo paikalleen
painamalla se pitimeen ja kiertä‐ mällä vastapäivään:

Auton hoito253

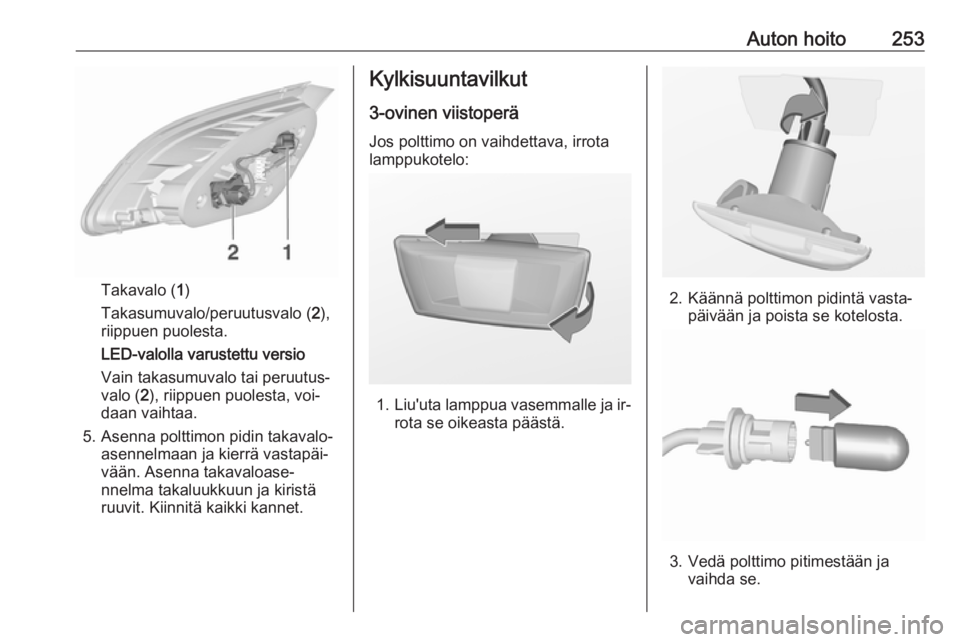

Takavalo (1)
Takasumuvalo/peruutusvalo ( 2),
riippuen puolesta.
LED-valolla varustettu versio
Vain takasumuvalo tai peruutus‐
valo ( 2), riippuen puolesta, voi‐
daan vaihtaa.
5. Asenna polttimon pidin takavalo‐ asennelmaan ja kierrä vastapäi‐
vään. Asenna takavaloase‐
nnelma takaluukkuun ja kiristä
ruuvit. Kiinnitä kaikki kannet.
Kylkisuuntavilkut
3-ovinen viistoperä Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.

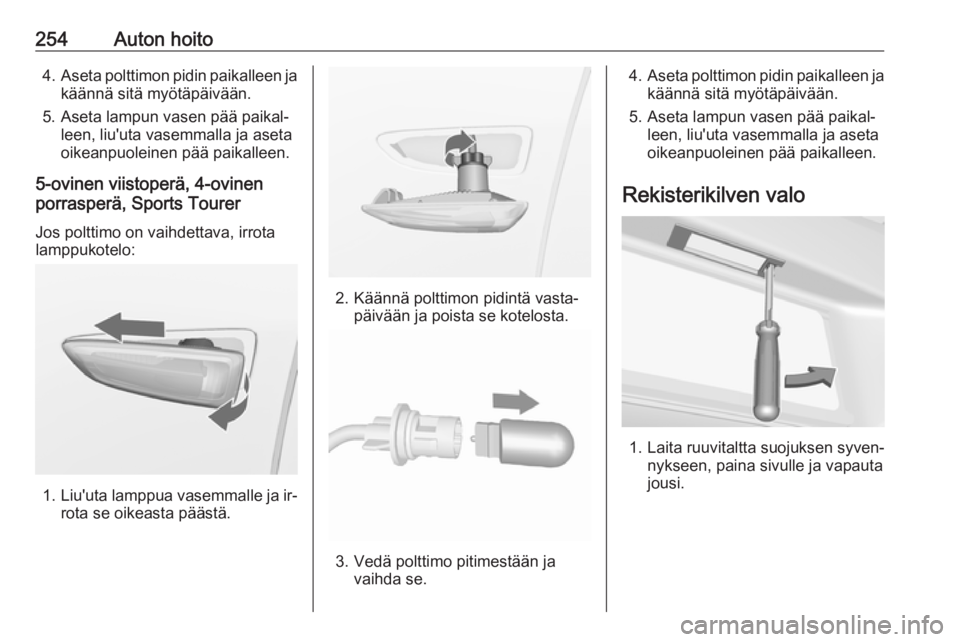

254Auton hoito4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Aseta lampun vasen pää paikal‐ leen, liu'uta vasemmalla ja aseta
oikeanpuoleinen pää paikalleen.
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Aseta lampun vasen pää paikal‐ leen, liu'uta vasemmalla ja aseta
oikeanpuoleinen pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.

Auton hoito255

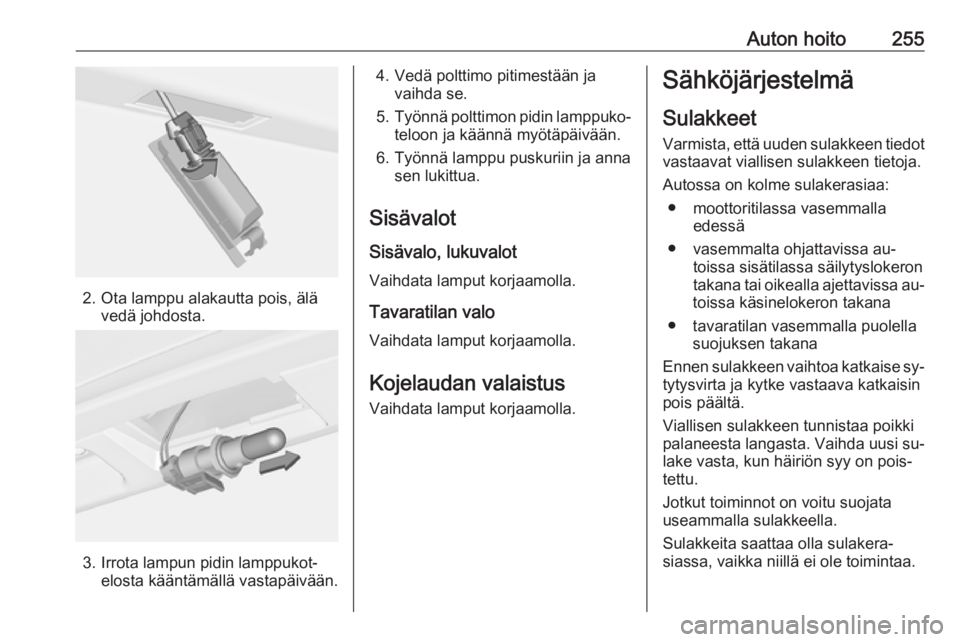

2. Ota lamppu alakautta pois, älävedä johdosta.
3. Irrota lampun pidin lamppukot‐elosta kääntämällä vastapäivään.
4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna sen lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valoVaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ● moottoritilassa vasemmalla edessä
● vasemmalta ohjattavissa au‐ toissa sisätilassa säilytyslokerontakana tai oikealla ajettavissa au‐
toissa käsinelokeron takana
● tavaratilan vasemmalla puolella suojuksen takana
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi su‐
lake vasta, kun häiriön syy on pois‐
tettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.

256Auton hoito

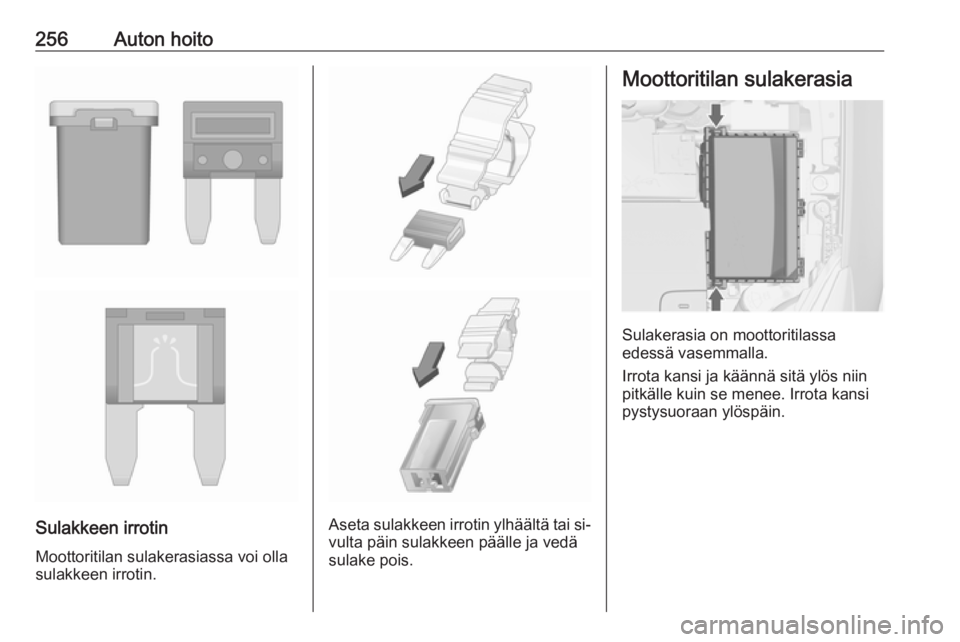

Sulakkeen irrotinMoottoritilan sulakerasiassa voi olla
sulakkeen irrotin.Aseta sulakkeen irrotin ylhäältä tai si‐
vulta päin sulakkeen päälle ja vedä
sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.

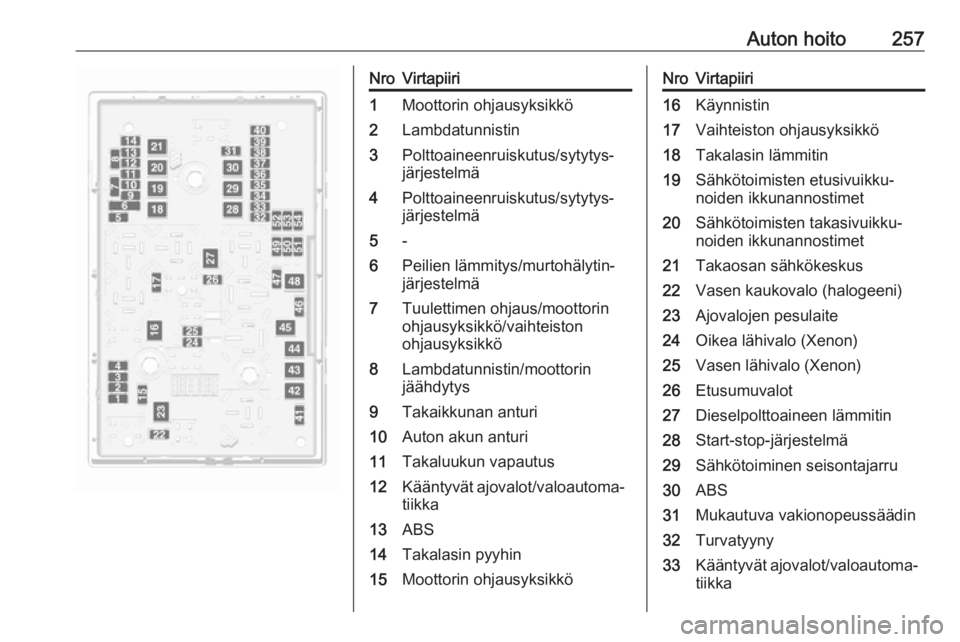

Auton hoito257NroVirtapiiri1Moottorin ohjausyksikkö2Lambdatunnistin3Polttoaineenruiskutus/sytytys‐
järjestelmä4Polttoaineenruiskutus/sytytys‐
järjestelmä5-6Peilien lämmitys/murtohälytin‐
järjestelmä7Tuulettimen ohjaus/moottorin
ohjausyksikkö/vaihteiston
ohjausyksikkö8Lambdatunnistin/moottorin
jäähdytys9Takaikkunan anturi10Auton akun anturi11Takaluukun vapautus12Kääntyvät ajovalot/valoautoma‐ tiikka13ABS14Takalasin pyyhin15Moottorin ohjausyksikköNroVirtapiiri16Käynnistin17Vaihteiston ohjausyksikkö18Takalasin lämmitin19Sähkötoimisten etusivuikku‐
noiden ikkunannostimet20Sähkötoimisten takasivuikku‐
noiden ikkunannostimet21Takaosan sähkökeskus22Vasen kaukovalo (halogeeni)23Ajovalojen pesulaite24Oikea lähivalo (Xenon)25Vasen lähivalo (Xenon)26Etusumuvalot27Dieselpolttoaineen lämmitin28Start-stop-järjestelmä29Sähkötoiminen seisontajarru30ABS31Mukautuva vakionopeussäädin32Turvatyyny33Kääntyvät ajovalot/valoautoma‐ tiikka

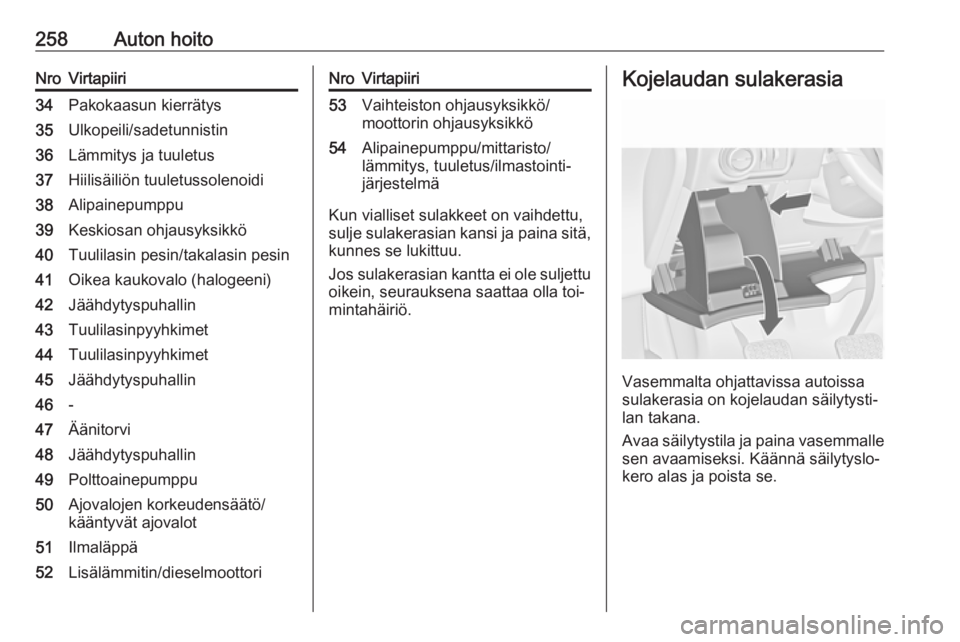

258Auton hoitoNroVirtapiiri34Pakokaasun kierrätys35Ulkopeili/sadetunnistin36Lämmitys ja tuuletus37Hiilisäiliön tuuletussolenoidi38Alipainepumppu39Keskiosan ohjausyksikkö40Tuulilasin pesin/takalasin pesin41Oikea kaukovalo (halogeeni)42Jäähdytyspuhallin43Tuulilasinpyyhkimet44Tuulilasinpyyhkimet45Jäähdytyspuhallin46-47Äänitorvi48Jäähdytyspuhallin49Polttoainepumppu50Ajovalojen korkeudensäätö/
kääntyvät ajovalot51Ilmaläppä52Lisälämmitin/dieselmoottoriNroVirtapiiri53Vaihteiston ohjausyksikkö/
moottorin ohjausyksikkö54Alipainepumppu/mittaristo/
lämmitys, tuuletus/ilmastointi‐
järjestelmä
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriö.
Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa säilytystila ja paina vasemmalle
sen avaamiseksi. Käännä säilytyslo‐
kero alas ja poista se.
