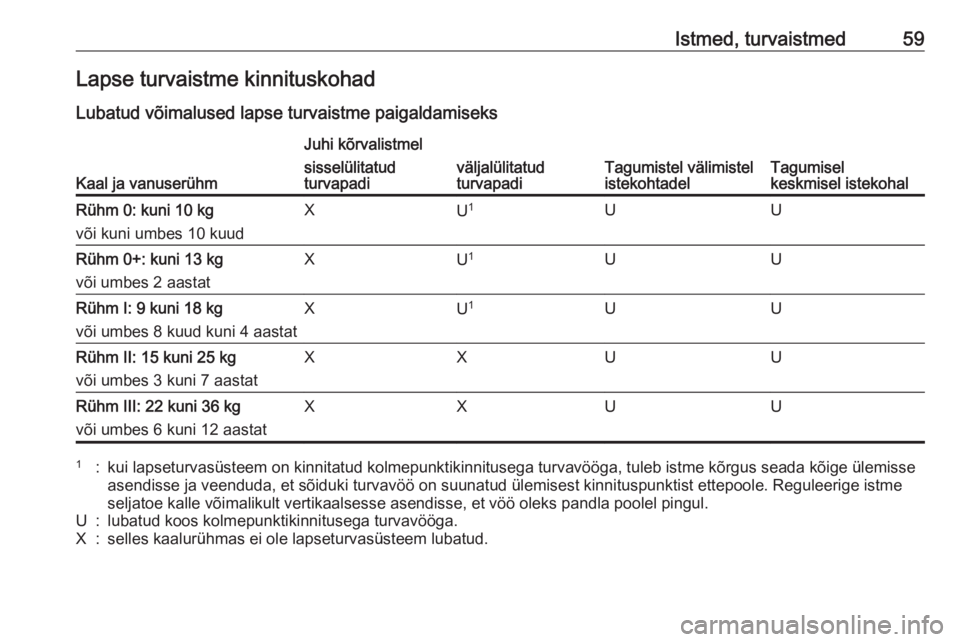

Istmed, turvaistmed59Lapse turvaistme kinnituskohadLubatud võimalused lapse turvaistme paigaldamiseks
Kaal ja vanuserühm
Juhi kõrvalistmel
Tagumistel välimistel
istekohtadelTagumisel
keskmisel istekohal
sisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kg
või kuni umbes 10 kuudXU 1UURühm 0+: kuni 13 kg
või umbes 2 aastatXU 1UURühm I: 9 kuni 18 kg
või umbes 8 kuud kuni 4 aastatXU 1UURühm II: 15 kuni 25 kg
või umbes 3 kuni 7 aastatXXUURühm III: 22 kuni 36 kg
või umbes 6 kuni 12 aastatXXUU1:kui lapseturvasüsteem on kinnitatud kolmepunktikinnitusega turvavööga, tuleb istme kõrgus seada kõige ülemisse
asendisse ja veenduda, et sõiduki turvavöö on suunatud ülemisest kinnituspunktist ettepoole. Reguleerige istme
seljatoe kalle võimalikult vertikaalsesse asendisse, et vöö oleks pandla poolel pingul.U:lubatud koos kolmepunktikinnitusega turvavööga.X:selles kaalurühmas ei ole lapseturvasüsteem lubatud.

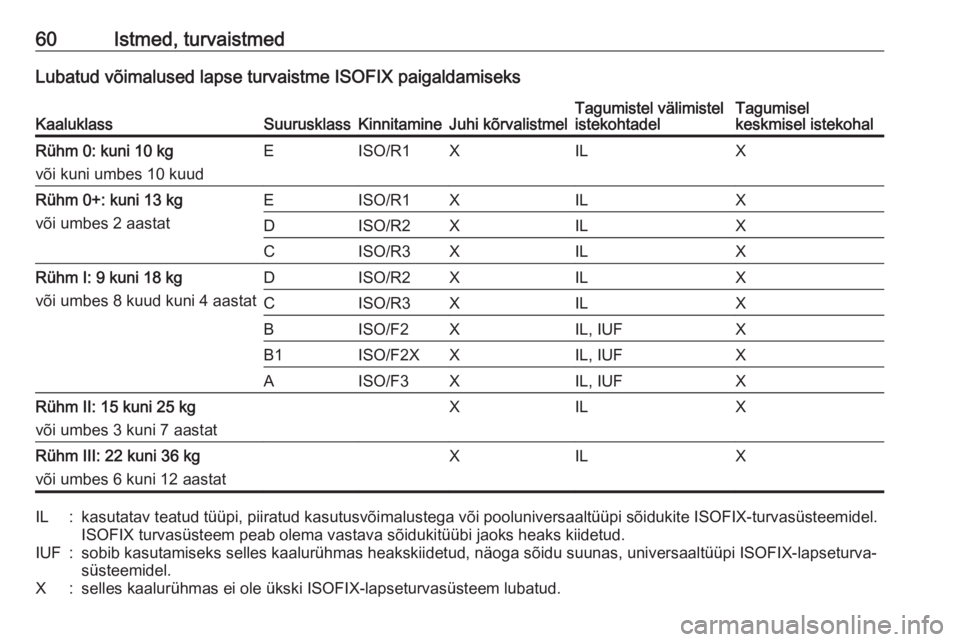

60Istmed, turvaistmedLubatud võimalused lapse turvaistme ISOFIX paigaldamiseksKaaluklassSuurusklassKinnitamineJuhi kõrvalistmelTagumistel välimistel
istekohtadelTagumisel
keskmisel istekohalRühm 0: kuni 10 kg
või kuni umbes 10 kuudEISO/R1XILXRühm 0+: kuni 13 kg
või umbes 2 aastatEISO/R1XILXDISO/R2XILXCISO/R3XILXRühm I: 9 kuni 18 kg
või umbes 8 kuud kuni 4 aastatDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXRühm II: 15 kuni 25 kg
või umbes 3 kuni 7 aastatXILXRühm III: 22 kuni 36 kg
või umbes 6 kuni 12 aastatXILXIL:kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIX-turvasüsteemidel.
ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.IUF:sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX-lapseturva‐
süsteemidel.X:selles kaalurühmas ei ole ükski ISOFIX-lapseturvasüsteem lubatud.

Istmed, turvaistmed61ISOFIX-i suurusklass ja istmeseadeA – ISO/F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kgB – ISO/F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgB1 – ISO/F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgC – ISO/R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kgD – ISO/R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kgE – ISO/R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 13 kg

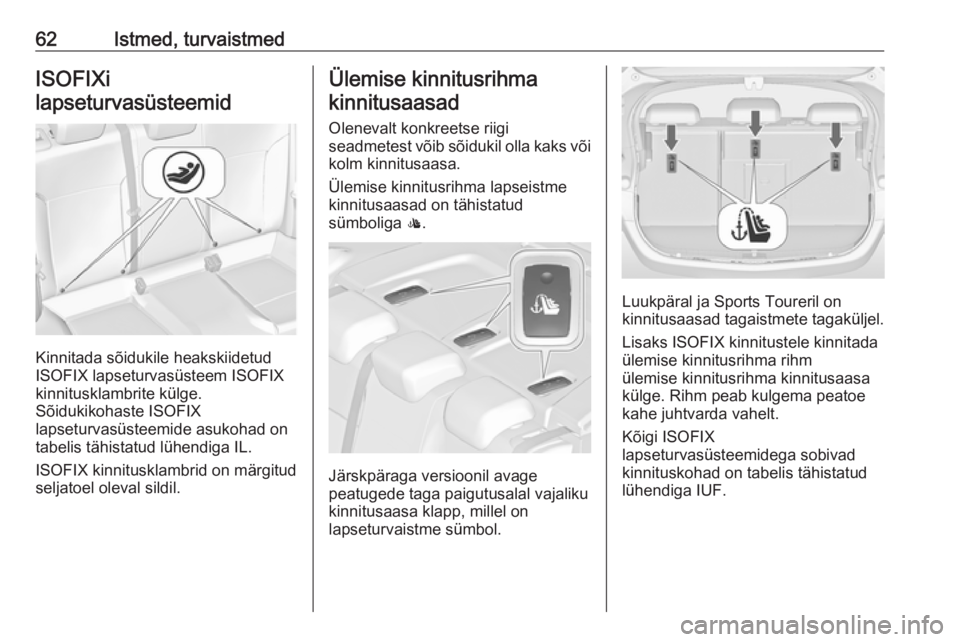

62Istmed, turvaistmedISOFIXi
lapseturvasüsteemid
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Sõidukikohaste ISOFIX
lapseturvasüsteemide asukohad on tabelis tähistatud lühendiga IL.
ISOFIX kinnitusklambrid on märgitud seljatoel oleval sildil.
Ülemise kinnitusrihma
kinnitusaasad
Olenevalt konkreetse riigi
seadmetest võib sõidukil olla kaks või
kolm kinnitusaasa.
Ülemise kinnitusrihma lapseistme
kinnitusaasad on tähistatud
sümboliga :.
Järskpäraga versioonil avage
peatugede taga paigutusalal vajaliku
kinnitusaasa klapp, millel on
lapseturvaistme sümbol.
Luukpäral ja Sports Toureril on
kinnitusaasad tagaistmete tagaküljel.
Lisaks ISOFIX kinnitustele kinnitada
ülemise kinnitusrihma rihm
ülemise kinnitusrihma kinnitusaasa
külge. Rihm peab kulgema peatoe
kahe juhtvarda vahelt.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.

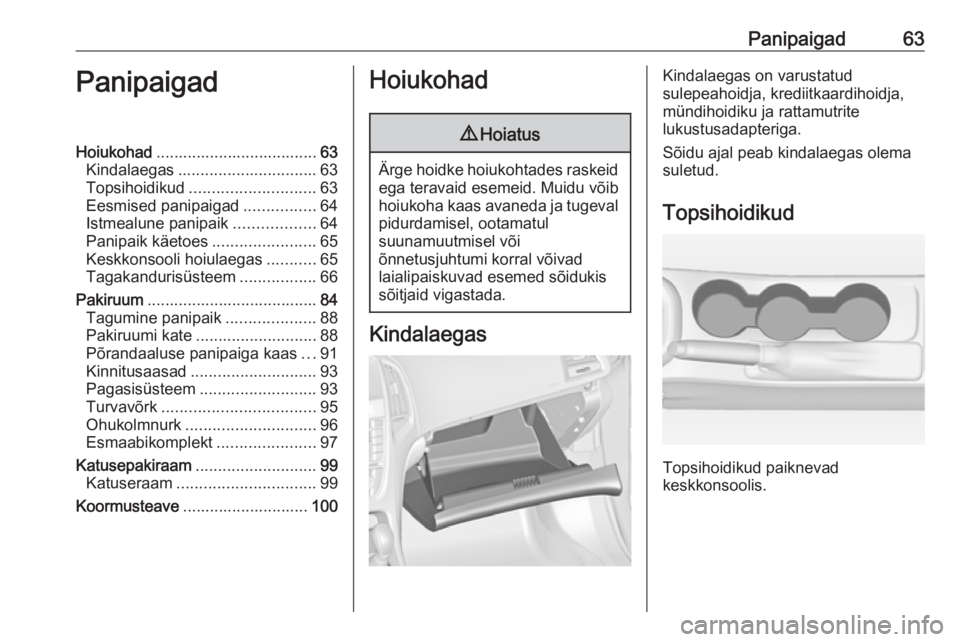

Panipaigad63PanipaigadHoiukohad.................................... 63
Kindalaegas ............................... 63
Topsihoidikud ............................ 63
Eesmised panipaigad ................64
Istmealune panipaik ..................64
Panipaik käetoes .......................65
Keskkonsooli hoiulaegas ...........65
Tagakandurisüsteem .................66
Pakiruum ...................................... 84
Tagumine panipaik ....................88
Pakiruumi kate ........................... 88
Põrandaaluse panipaiga kaas ...91
Kinnitusaasad ............................ 93
Pagasisüsteem .......................... 93
Turvavõrk .................................. 95
Ohukolmnurk ............................. 96
Esmaabikomplekt ......................97
Katusepakiraam ........................... 99
Katuseraam ............................... 99
Koormusteave ............................ 100Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaegas on varustatud
sulepeahoidja, krediitkaardihoidja,
mündihoidiku ja rattamutrite
lukustusadapteriga.
Sõidu ajal peab kindalaegas olema suletud.
Topsihoidikud
Topsihoidikud paiknevad
keskkonsoolis.

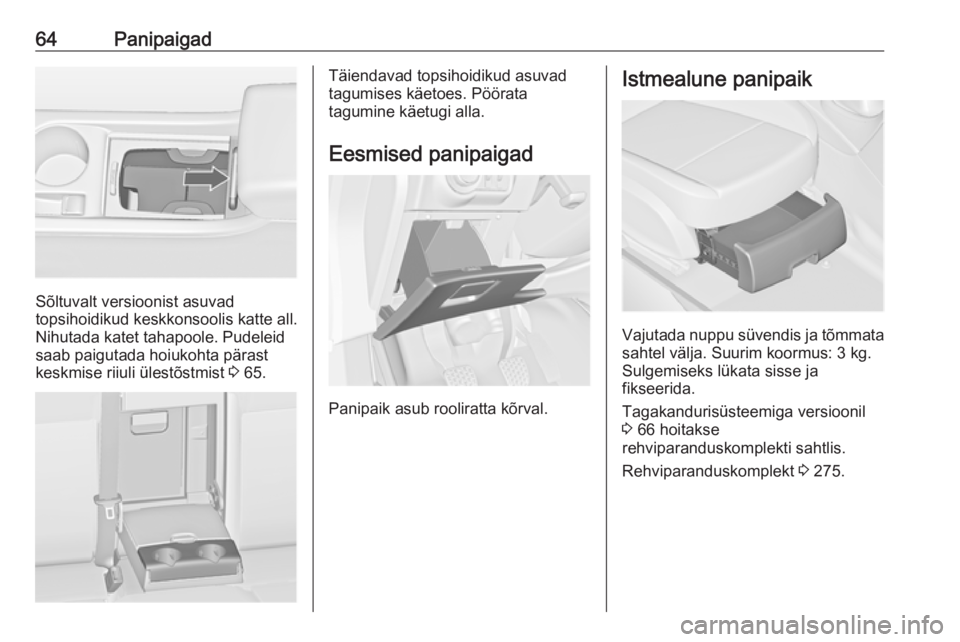

64Panipaigad
Sõltuvalt versioonist asuvad
topsihoidikud keskkonsoolis katte all.
Nihutada katet tahapoole. Pudeleid
saab paigutada hoiukohta pärast
keskmise riiuli ülestõstmist 3 65.
Täiendavad topsihoidikud asuvad
tagumises käetoes. Pöörata
tagumine käetugi alla.
Eesmised panipaigad
Panipaik asub rooliratta kõrval.
Istmealune panipaik
Vajutada nuppu süvendis ja tõmmata
sahtel välja. Suurim koormus: 3 kg.
Sulgemiseks lükata sisse ja
fikseerida.
Tagakandurisüsteemiga versioonil
3 66 hoitakse
rehviparanduskomplekti sahtlis.
Rehviparanduskomplekt 3 275.

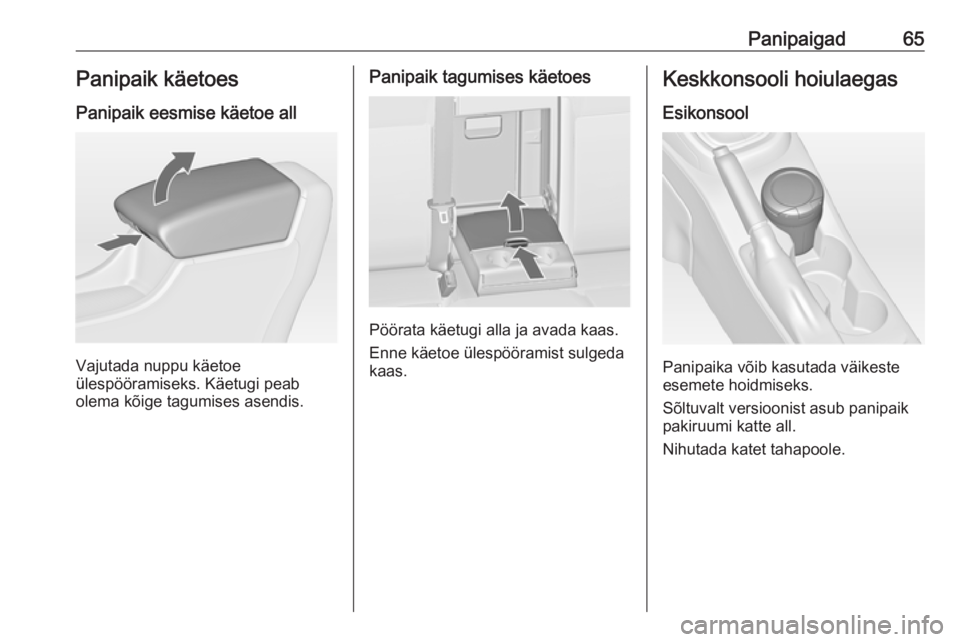

Panipaigad65Panipaik käetoes
Panipaik eesmise käetoe all
Vajutada nuppu käetoe
ülespööramiseks. Käetugi peab
olema kõige tagumises asendis.
Panipaik tagumises käetoes
Pöörata käetugi alla ja avada kaas.
Enne käetoe ülespööramist sulgeda
kaas.
Keskkonsooli hoiulaegas
Esikonsool
Panipaika võib kasutada väikeste
esemete hoidmiseks.
Sõltuvalt versioonist asub panipaik
pakiruumi katte all.
Nihutada katet tahapoole.

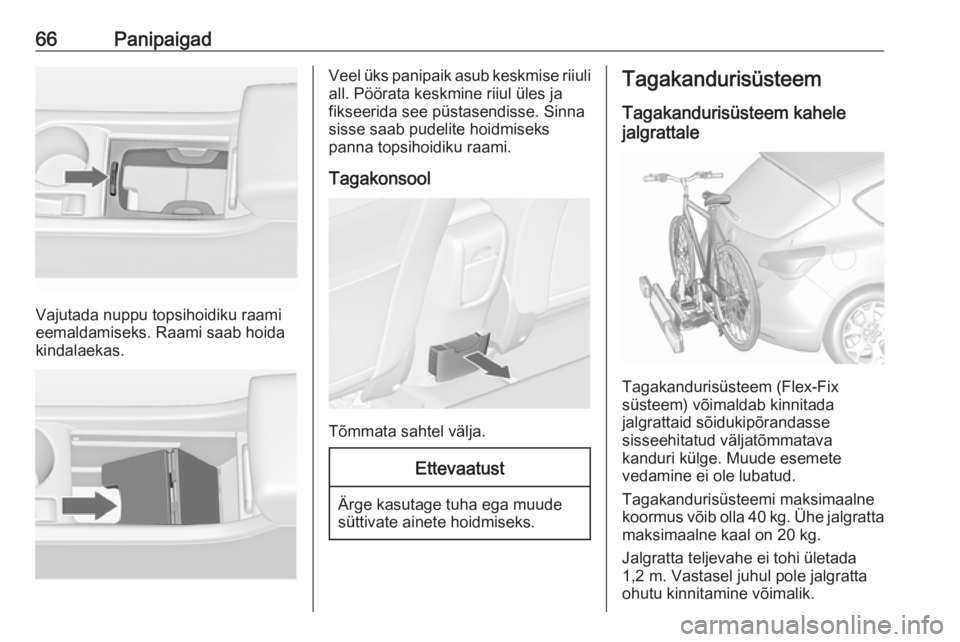

66Panipaigad
Vajutada nuppu topsihoidiku raami
eemaldamiseks. Raami saab hoida
kindalaekas.
Veel üks panipaik asub keskmise riiuli all. Pöörata keskmine riiul üles ja
fikseerida see püstasendisse. Sinna
sisse saab pudelite hoidmiseks
panna topsihoidiku raami.
Tagakonsool
Tõmmata sahtel välja.
Ettevaatust
Ärge kasutage tuha ega muude
süttivate ainete hoidmiseks.
Tagakandurisüsteem
Tagakandurisüsteem kahele
jalgrattale
Tagakandurisüsteem (Flex-Fix
süsteem) võimaldab kinnitada
jalgrattaid sõidukipõrandasse
sisseehitatud väljatõmmatava
kanduri külge. Muude esemete
vedamine ei ole lubatud.
Tagakandurisüsteemi maksimaalne
koormus võib olla 40 kg. Ühe jalgratta
maksimaalne kaal on 20 kg.
Jalgratta teljevahe ei tohi ületada
1,2 m. Vastasel juhul pole jalgratta
ohutu kinnitamine võimalik.

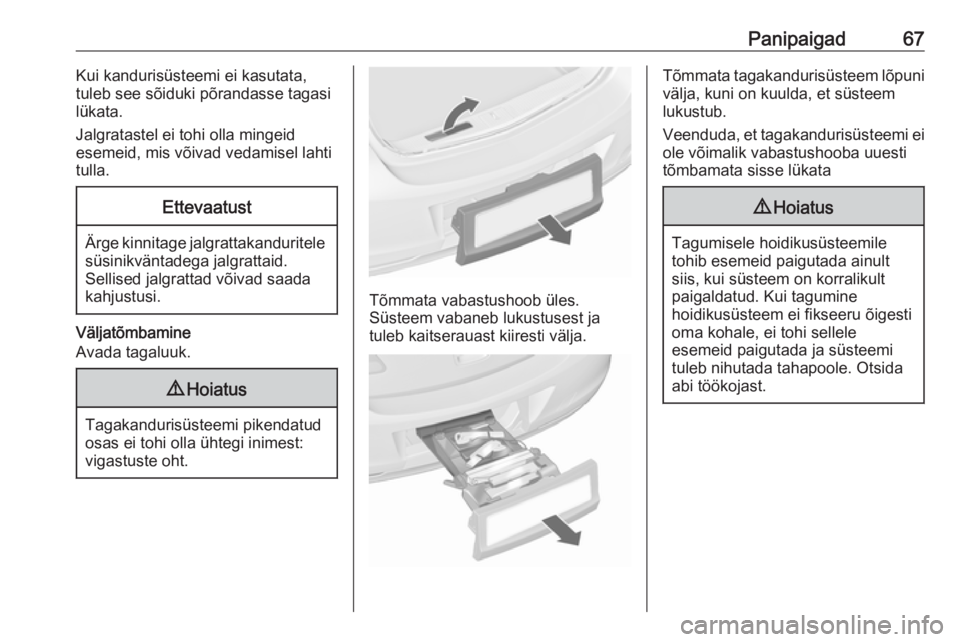

Panipaigad67Kui kandurisüsteemi ei kasutata,
tuleb see sõiduki põrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Ärge kinnitage jalgrattakanduritele süsinikväntadega jalgrattaid.
Sellised jalgrattad võivad saada
kahjustusi.
Väljatõmbamine
Avada tagaluuk.
9 Hoiatus
Tagakandurisüsteemi pikendatud
osas ei tohi olla ühtegi inimest:
vigastuste oht.
Tõmmata vabastushoob üles.
Süsteem vabaneb lukustusest ja
tuleb kaitserauast kiiresti välja.
Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei ole võimalik vabastushooba uuesti
tõmbamata sisse lükata9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine
hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.

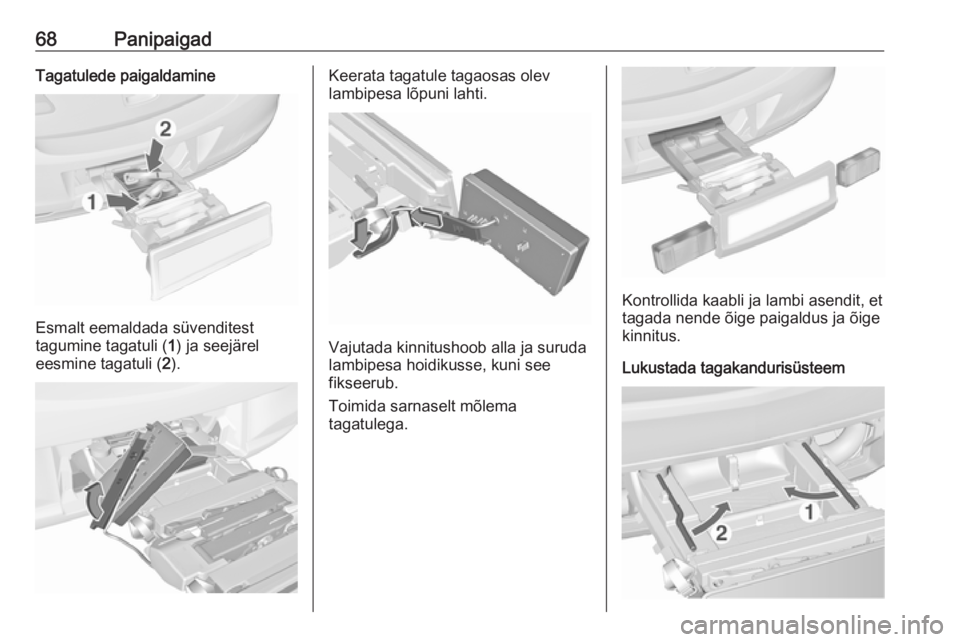

68PanipaigadTagatulede paigaldamine
Esmalt eemaldada süvenditest
tagumine tagatuli ( 1) ja seejärel
eesmine tagatuli ( 2).
Keerata tagatule tagaosas olev
lambipesa lõpuni lahti.
Vajutada kinnitushoob alla ja suruda
lambipesa hoidikusse, kuni see
fikseerub.
Toimida sarnaselt mõlema
tagatulega.
Kontrollida kaabli ja lambi asendit, et
tagada nende õige paigaldus ja õige
kinnitus.
Lukustada tagakandurisüsteem
