OPEL ASTRA J 2016.5 Omaniku käsiraamat (in Estonian)

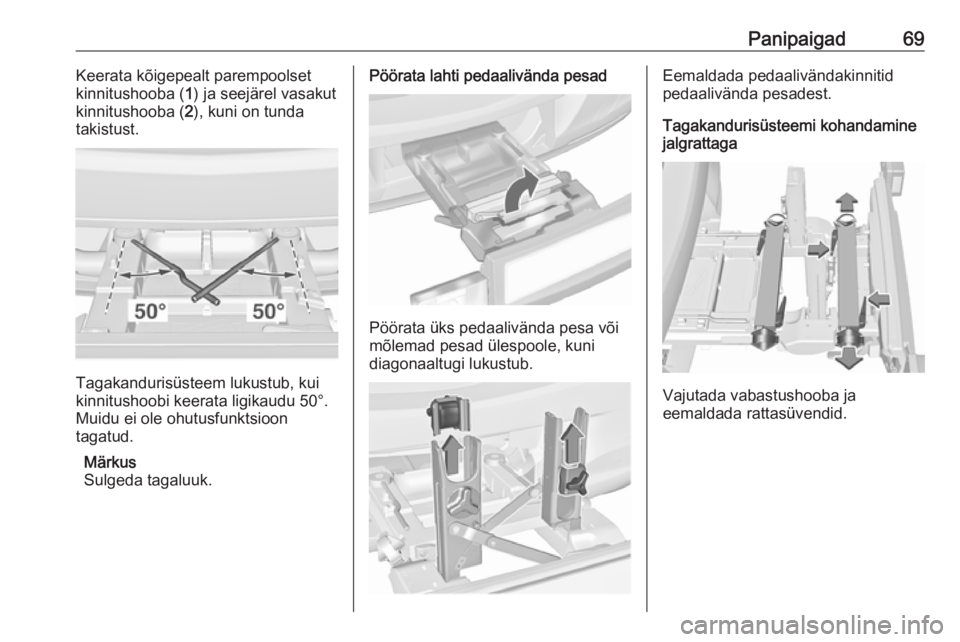

Panipaigad69Keerata kõigepealt parempoolset
kinnitushooba ( 1) ja seejärel vasakut
kinnitushooba ( 2), kuni on tunda
takistust.
Tagakandurisüsteem lukustub, kui
kinnitushoobi keerata ligikaudu 50°.
Muidu ei ole ohutusfunktsioon
tagatud.
Märkus
Sulgeda tagaluuk.
Pöörata lahti pedaalivända pesad
Pöörata üks pedaalivända pesa või
mõlemad pesad ülespoole, kuni
diagonaaltugi lukustub.
Eemaldada pedaalivändakinnitid
pedaalivända pesadest.
Tagakandurisüsteemi kohandamine
jalgrattaga
Vajutada vabastushooba ja
eemaldada rattasüvendid.

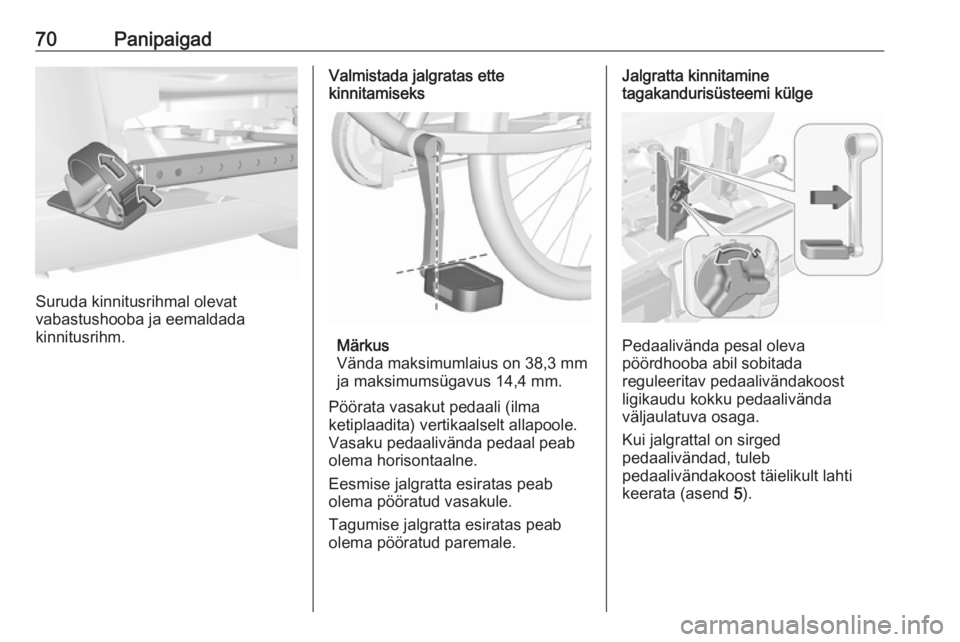

70Panipaigad
Suruda kinnitusrihmal olevat
vabastushooba ja eemaldada
kinnitusrihm.
Valmistada jalgratas ette
kinnitamiseks
Märkus
Vända maksimumlaius on 38,3 mm
ja maksimumsügavus 14,4 mm.
Pöörata vasakut pedaali (ilma
ketiplaadita) vertikaalselt allapoole.
Vasaku pedaalivända pedaal peab olema horisontaalne.
Eesmise jalgratta esiratas peab
olema pööratud vasakule.
Tagumise jalgratta esiratas peab
olema pööratud paremale.
Jalgratta kinnitamine
tagakandurisüsteemi külge
Pedaalivända pesal oleva
pöördhooba abil sobitada
reguleeritav pedaalivändakoost
ligikaudu kokku pedaalivända
väljaulatuva osaga.
Kui jalgrattal on sirged
pedaalivändad, tuleb
pedaalivändakoost täielikult lahti
keerata (asend 5).

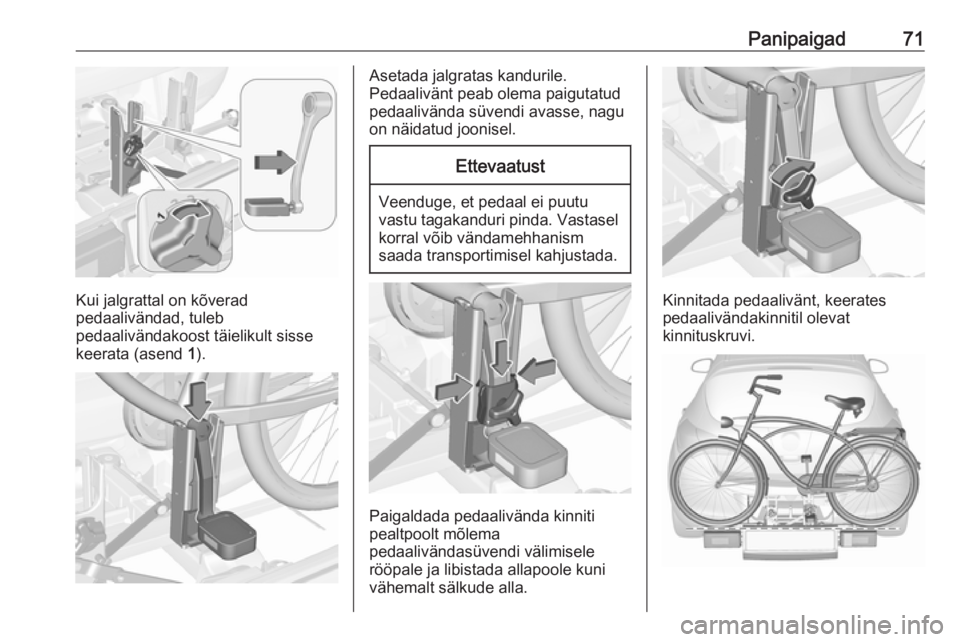

Panipaigad71
Kui jalgrattal on kõverad
pedaalivändad, tuleb
pedaalivändakoost täielikult sisse
keerata (asend 1).
Asetada jalgratas kandurile.
Pedaalivänt peab olema paigutatud
pedaalivända süvendi avasse, nagu
on näidatud joonisel.Ettevaatust
Veenduge, et pedaal ei puutu
vastu tagakanduri pinda. Vastasel
korral võib vändamehhanism
saada transportimisel kahjustada.
Paigaldada pedaalivända kinniti
pealtpoolt mõlema
pedaalivändasüvendi välimisele
rööpale ja libistada allapoole kuni
vähemalt sälkude alla.
Kinnitada pedaalivänt, keerates
pedaalivändakinnitil olevat
kinnituskruvi.

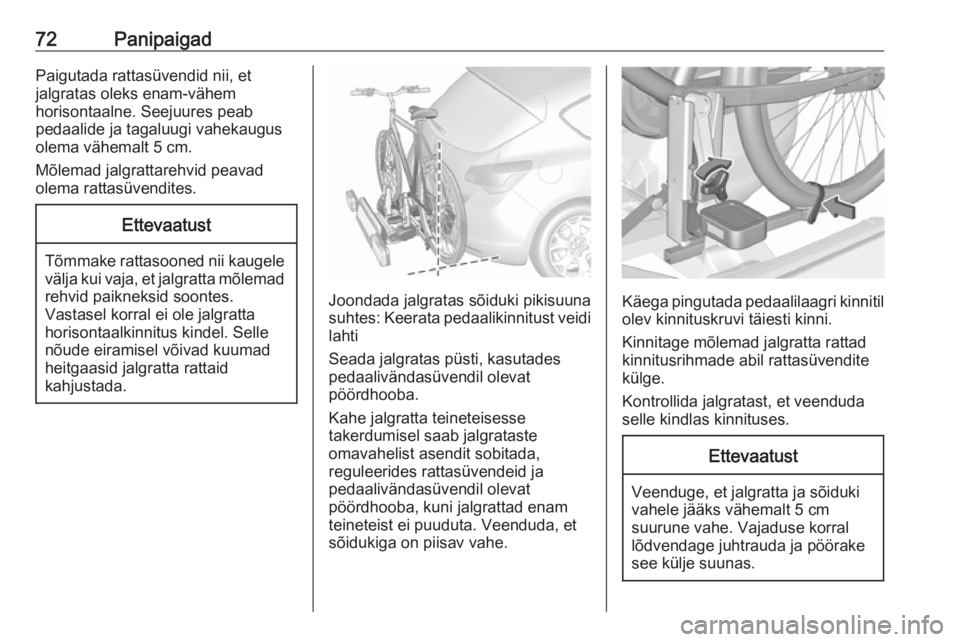

72PanipaigadPaigutada rattasüvendid nii, et
jalgratas oleks enam-vähem
horisontaalne. Seejuures peab
pedaalide ja tagaluugi vahekaugus
olema vähemalt 5 cm.
Mõlemad jalgrattarehvid peavad
olema rattasüvendites.Ettevaatust
Tõmmake rattasooned nii kaugele välja kui vaja, et jalgratta mõlemad
rehvid paikneksid soontes.
Vastasel korral ei ole jalgratta
horisontaalkinnitus kindel. Selle nõude eiramisel võivad kuumadheitgaasid jalgratta rattaid
kahjustada.
Joondada jalgratas sõiduki pikisuuna
suhtes: Keerata pedaalikinnitust veidi
lahti
Seada jalgratas püsti, kasutades
pedaalivändasüvendil olevat
pöördhooba.
Kahe jalgratta teineteisesse
takerdumisel saab jalgrataste
omavahelist asendit sobitada,
reguleerides rattasüvendeid ja
pedaalivändasüvendil olevat
pöördhooba, kuni jalgrattad enam
teineteist ei puuduta. Veenduda, et
sõidukiga on piisav vahe.Käega pingutada pedaalilaagri kinnitil olev kinnituskruvi täiesti kinni.
Kinnitage mõlemad jalgratta rattad
kinnitusrihmade abil rattasüvendite
külge.
Kontrollida jalgratast, et veenduda
selle kindlas kinnituses.
Ettevaatust
Veenduge, et jalgratta ja sõiduki
vahele jääks vähemalt 5 cm
suurune vahe. Vajaduse korral
lõdvendage juhtrauda ja pöörake see külje suunas.

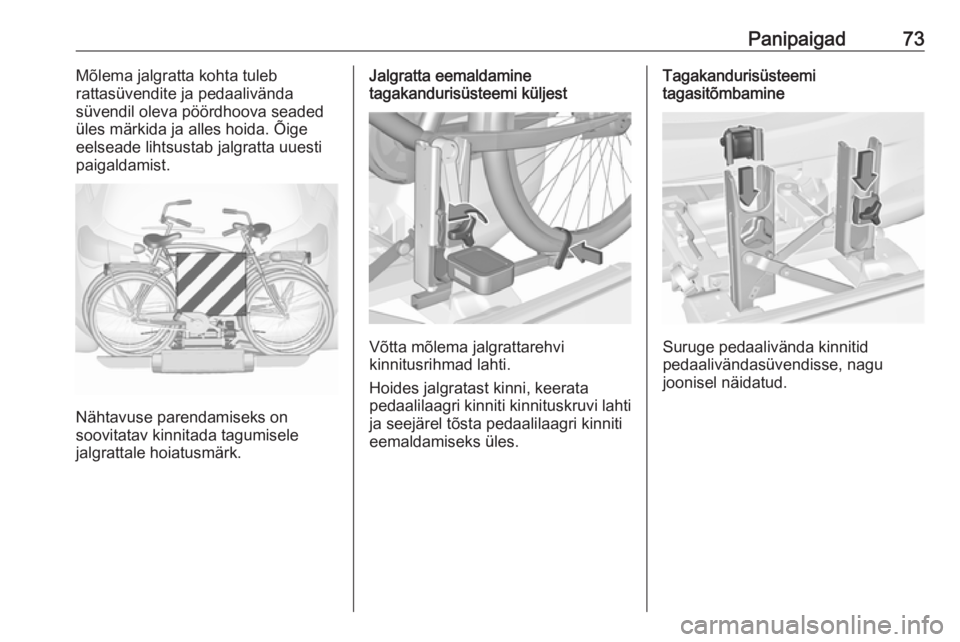

Panipaigad73Mõlema jalgratta kohta tuleb
rattasüvendite ja pedaalivända
süvendil oleva pöördhoova seaded
üles märkida ja alles hoida. Õige
eelseade lihtsustab jalgratta uuesti
paigaldamist.
Nähtavuse parendamiseks on
soovitatav kinnitada tagumisele
jalgrattale hoiatusmärk.
Jalgratta eemaldamine
tagakandurisüsteemi küljest
Võtta mõlema jalgrattarehvi
kinnitusrihmad lahti.
Hoides jalgratast kinni, keerata
pedaalilaagri kinniti kinnituskruvi lahti ja seejärel tõsta pedaalilaagri kinniti
eemaldamiseks üles.
Tagakandurisüsteemi
tagasitõmbamine
Suruge pedaalivända kinnitid
pedaalivändasüvendisse, nagu
joonisel näidatud.

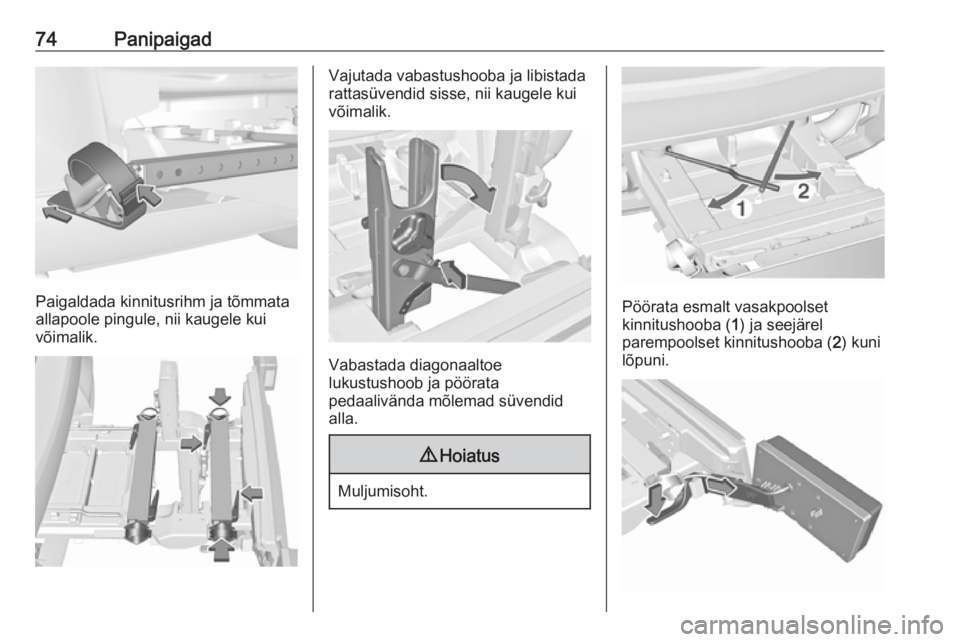

74Panipaigad
Paigaldada kinnitusrihm ja tõmmata
allapoole pingule, nii kaugele kui
võimalik.
Vajutada vabastushooba ja libistada
rattasüvendid sisse, nii kaugele kui
võimalik.
Vabastada diagonaaltoe
lukustushoob ja pöörata
pedaalivända mõlemad süvendid
alla.
9 Hoiatus
Muljumisoht.
Pöörata esmalt vasakpoolset
kinnitushooba ( 1) ja seejärel
parempoolset kinnitushooba ( 2) kuni
lõpuni.

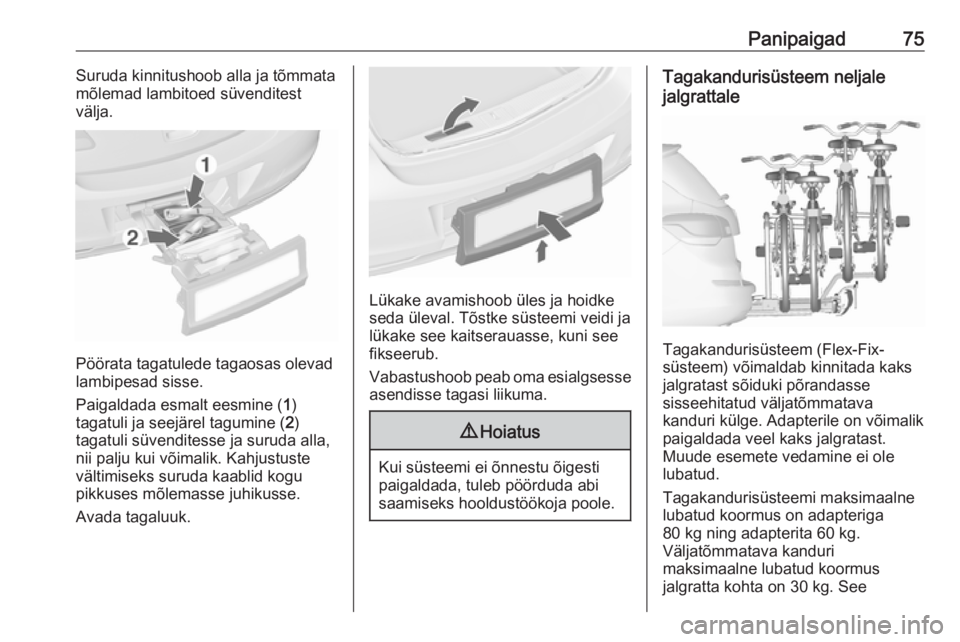

Panipaigad75Suruda kinnitushoob alla ja tõmmata
mõlemad lambitoed süvenditest
välja.
Pöörata tagatulede tagaosas olevad
lambipesad sisse.
Paigaldada esmalt eesmine ( 1)
tagatuli ja seejärel tagumine ( 2)
tagatuli süvenditesse ja suruda alla,
nii palju kui võimalik. Kahjustuste
vältimiseks suruda kaablid kogu
pikkuses mõlemasse juhikusse.
Avada tagaluuk.
Lükake avamishoob üles ja hoidke
seda üleval. Tõstke süsteemi veidi ja
lükake see kaitserauasse, kuni see
fikseerub.
Vabastushoob peab oma esialgsesse asendisse tagasi liikuma.
9 Hoiatus
Kui süsteemi ei õnnestu õigesti
paigaldada, tuleb pöörduda abi saamiseks hooldustöökoja poole.
Tagakandurisüsteem neljale
jalgrattale
Tagakandurisüsteem (Flex-Fix-
süsteem) võimaldab kinnitada kaks
jalgratast sõiduki põrandasse
sisseehitatud väljatõmmatava
kanduri külge. Adapterile on võimalik
paigaldada veel kaks jalgratast.
Muude esemete vedamine ei ole
lubatud.
Tagakandurisüsteemi maksimaalne
lubatud koormus on adapteriga
80 kg ning adapterita 60 kg.
Väljatõmmatava kanduri
maksimaalne lubatud koormus
jalgratta kohta on 30 kg. See

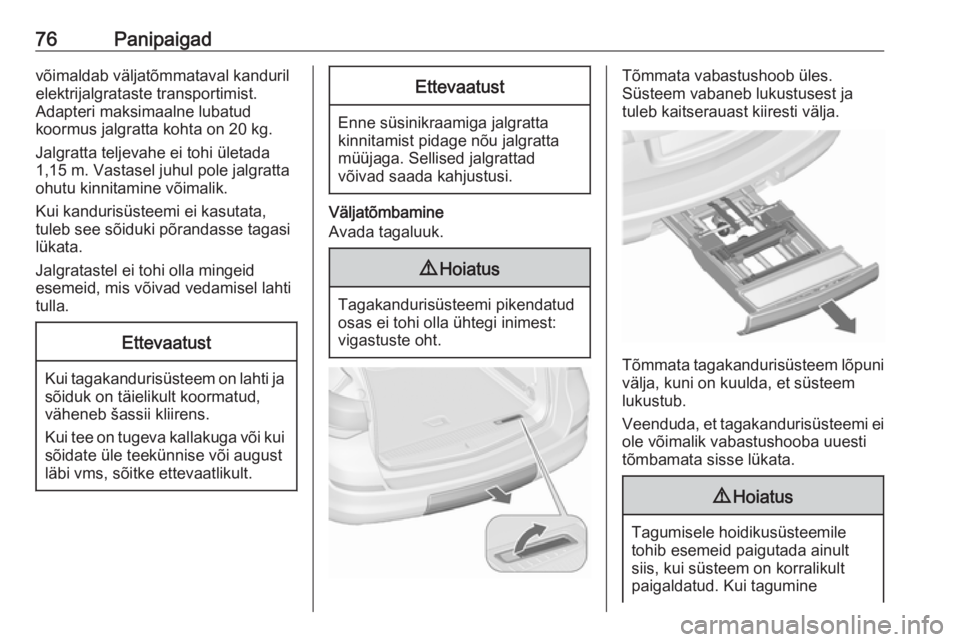

76Panipaigadvõimaldab väljatõmmataval kandurilelektrijalgrataste transportimist.
Adapteri maksimaalne lubatud
koormus jalgratta kohta on 20 kg.
Jalgratta teljevahe ei tohi ületada
1,15 m. Vastasel juhul pole jalgratta
ohutu kinnitamine võimalik.
Kui kandurisüsteemi ei kasutata,
tuleb see sõiduki põrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Kui tagakandurisüsteem on lahti ja
sõiduk on täielikult koormatud,
väheneb šassii kliirens.
Kui tee on tugeva kallakuga või kui sõidate üle teekünnise või augustläbi vms, sõitke ettevaatlikult.
Ettevaatust
Enne süsinikraamiga jalgratta
kinnitamist pidage nõu jalgratta
müüjaga. Sellised jalgrattad
võivad saada kahjustusi.
Väljatõmbamine
Avada tagaluuk.
9 Hoiatus
Tagakandurisüsteemi pikendatud
osas ei tohi olla ühtegi inimest:
vigastuste oht.
Tõmmata vabastushoob üles.
Süsteem vabaneb lukustusest ja
tuleb kaitserauast kiiresti välja.
Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei ole võimalik vabastushooba uuesti
tõmbamata sisse lükata.
9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine

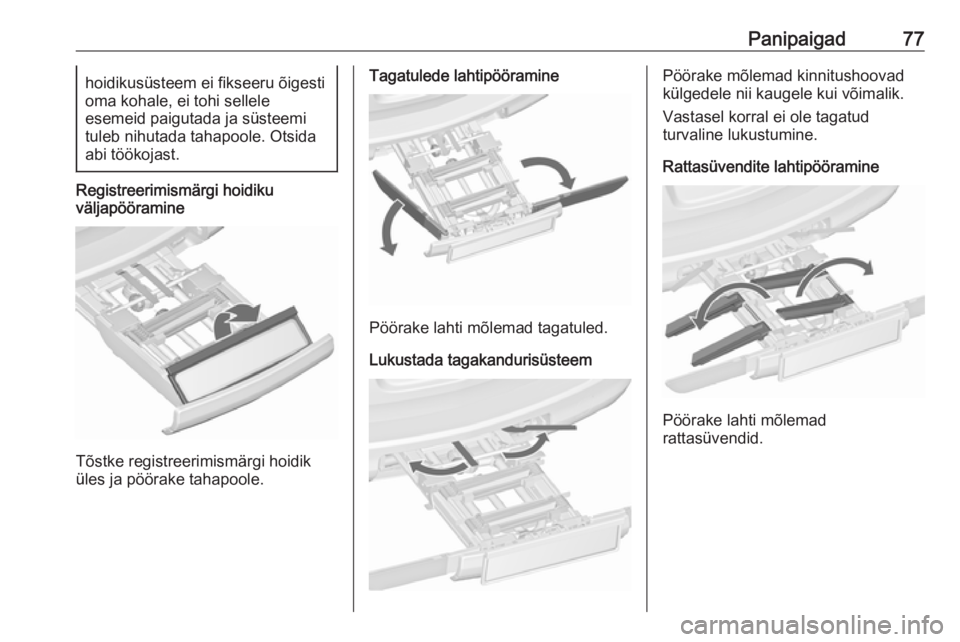

Panipaigad77hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.
Registreerimismärgi hoidiku
väljapööramine
Tõstke registreerimismärgi hoidik
üles ja pöörake tahapoole.
Tagatulede lahtipööramine
Pöörake lahti mõlemad tagatuled.
Lukustada tagakandurisüsteem
Pöörake mõlemad kinnitushoovad
külgedele nii kaugele kui võimalik.
Vastasel korral ei ole tagatud
turvaline lukustumine.
Rattasüvendite lahtipööramine
Pöörake lahti mõlemad
rattasüvendid.

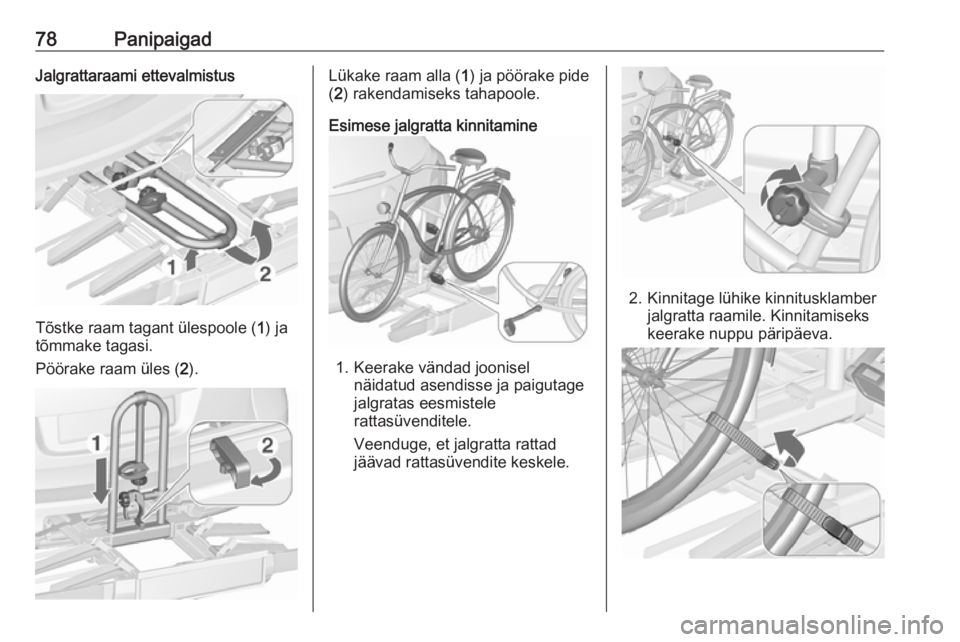

78PanipaigadJalgrattaraami ettevalmistus
Tõstke raam tagant ülespoole (1) ja
tõmmake tagasi.
Pöörake raam üles ( 2).
Lükake raam alla ( 1) ja pöörake pide
( 2 ) rakendamiseks tahapoole.
Esimese jalgratta kinnitamine
1. Keerake vändad joonisel näidatud asendisse ja paigutage
jalgratas eesmistele rattasüvenditele.
Veenduge, et jalgratta rattad
jäävad rattasüvendite keskele.
2. Kinnitage lühike kinnitusklamber jalgratta raamile. Kinnitamiseks
keerake nuppu päripäeva.
