Njega vozila2593. Skinite sklop stražnjeg svjetla svrata prtljažnika.
4. Uklonite držač žarulje tako što ćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu/svjetlo
za vožnju unatrag ( 2) ovisno o
strani.
verzija sa svjetlosno emitirajućom diodom (LED)
Mogu se zamijeniti samo stražnje
svjetlo za maglu ili svjetlo za
vožnju unatrag ( 2), ovisno o
strani.
5. Držač sijalice umetnite u sklop stražnjeg svjetla i zakrenite u
smjeru kazaljke na satu. Postavite
sklop stražnjeg svjetla na vrata
prtljažnika i zategnite vijke. Pričvrstite sve pokrove.

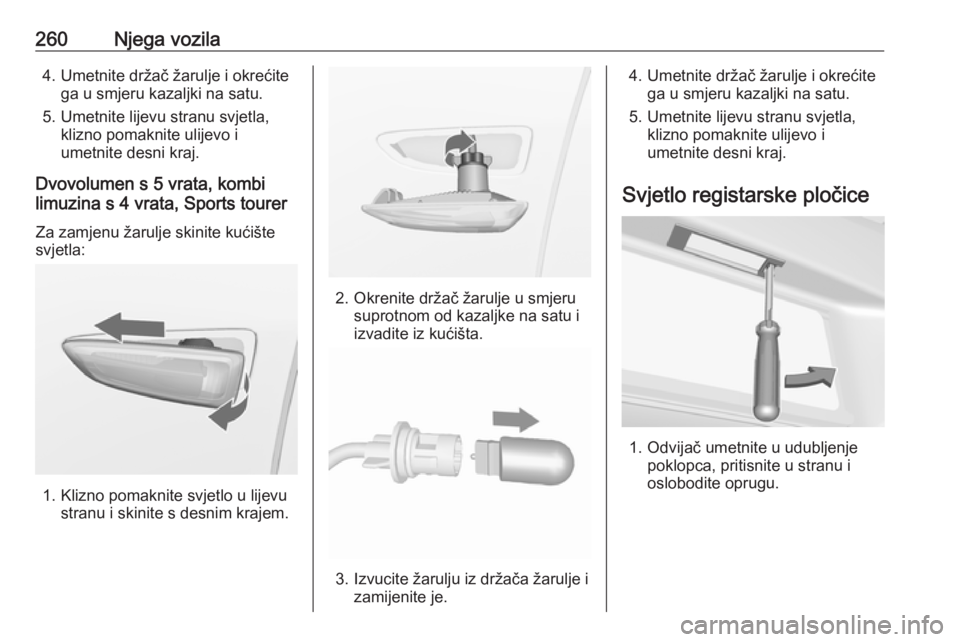

Bočni pokazivači smjera
Dvovolumen s 3 vrata
Za zamjenu žarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.

260Njega vozila4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Dvovolumen s 5 vrata, kombi
limuzina s 4 vrata, Sports tourer
Za zamjenu žarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.

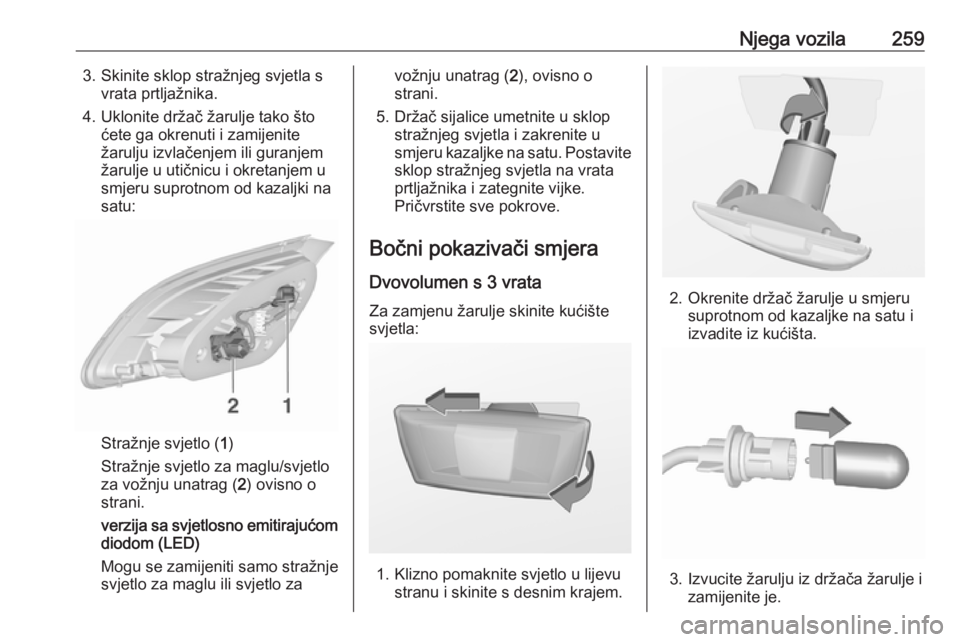

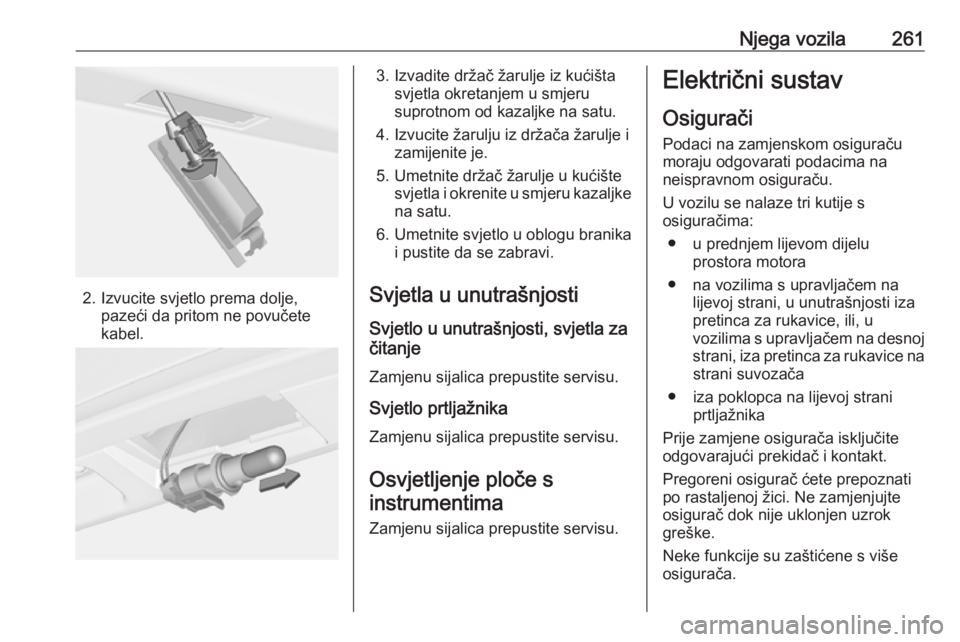

Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.

Njega vozila261
2. Izvucite svjetlo prema dolje,pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Svjetla u unutrašnjosti
Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● u prednjem lijevom dijelu prostora motora
● na vozilima s upravljačem na lijevoj strani, u unutrašnjosti iza
pretinca za rukavice, ili, u
vozilima s upravljačem na desnoj
strani, iza pretinca za rukavice na strani suvozača
● iza poklopca na lijevoj strani prtljažnika
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više osigurača.

262Njega vozilaOsigurači mogu biti umetnuti i bez
postojanja funkcije.Hvataljka osigurača

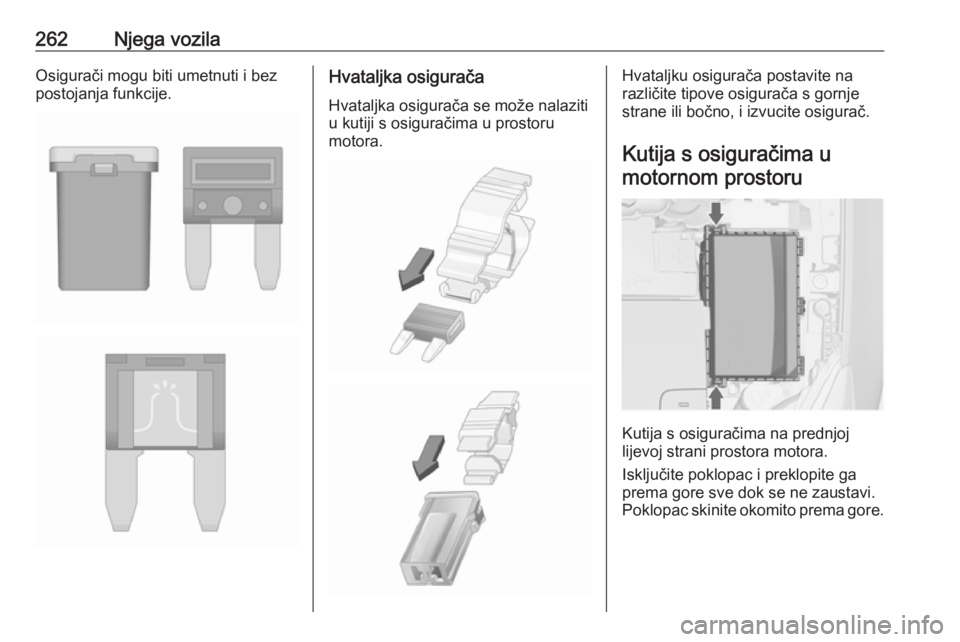

Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.

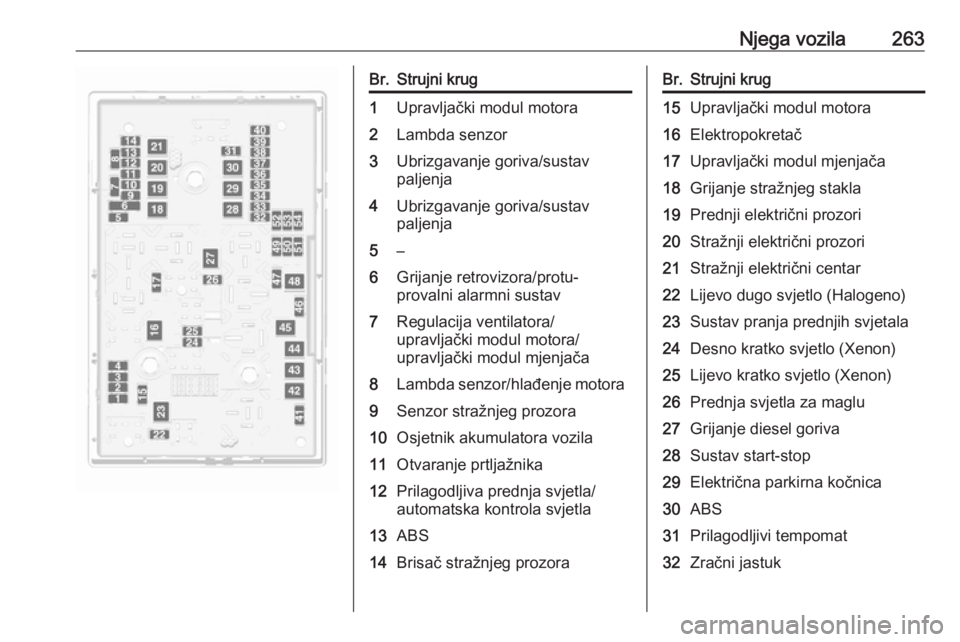

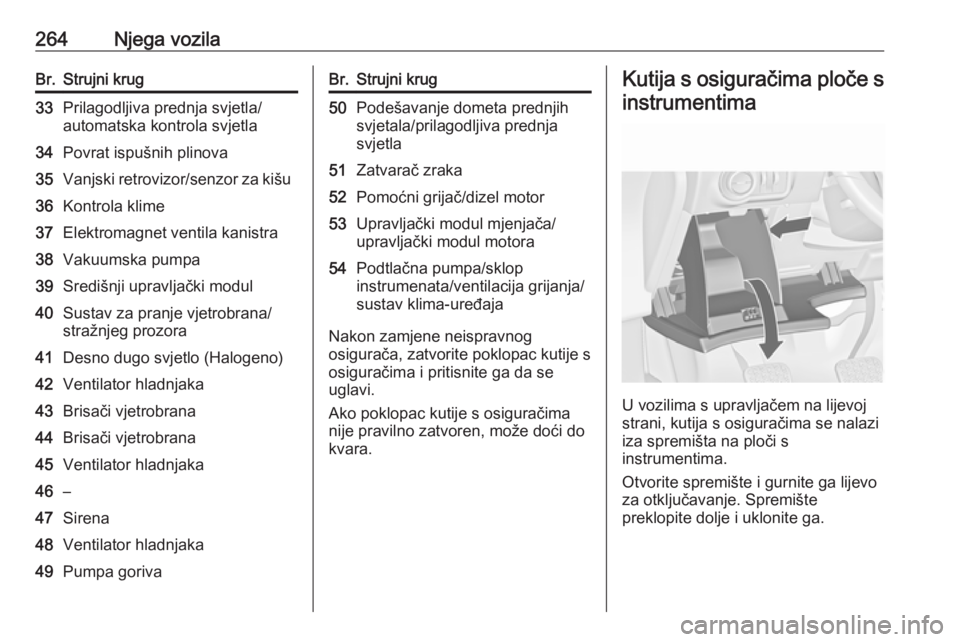

Njega vozila263Br.Strujni krug1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva/sustav
paljenja4Ubrizgavanje goriva/sustav
paljenja5–6Grijanje retrovizora/protu‐
provalni alarmni sustav7Regulacija ventilatora/
upravljački modul motora/
upravljački modul mjenjača8Lambda senzor/hlađenje motora9Senzor stražnjeg prozora10Osjetnik akumulatora vozila11Otvaranje prtljažnika12Prilagodljiva prednja svjetla/
automatska kontrola svjetla13ABS14Brisač stražnjeg prozoraBr.Strujni krug15Upravljački modul motora16Elektropokretač17Upravljački modul mjenjača18Grijanje stražnjeg stakla19Prednji električni prozori20Stražnji električni prozori21Stražnji električni centar22Lijevo dugo svjetlo (Halogeno)23Sustav pranja prednjih svjetala24Desno kratko svjetlo (Xenon)25Lijevo kratko svjetlo (Xenon)26Prednja svjetla za maglu27Grijanje diesel goriva28Sustav start-stop29Električna parkirna kočnica30ABS31Prilagodljivi tempomat32Zračni jastuk

264Njega vozilaBr.Strujni krug33Prilagodljiva prednja svjetla/
automatska kontrola svjetla34Povrat ispušnih plinova35Vanjski retrovizor/senzor za kišu36Kontrola klime37Elektromagnet ventila kanistra38Vakuumska pumpa39Središnji upravljački modul40Sustav za pranje vjetrobrana/
stražnjeg prozora41Desno dugo svjetlo (Halogeno)42Ventilator hladnjaka43Brisači vjetrobrana44Brisači vjetrobrana45Ventilator hladnjaka46–47Sirena48Ventilator hladnjaka49Pumpa gorivaBr.Strujni krug50Podešavanje dometa prednjih
svjetala/prilagodljiva prednja
svjetla51Zatvarač zraka52Pomoćni grijač/dizel motor53Upravljački modul mjenjača/
upravljački modul motora54Podtlačna pumpa/sklop
instrumenata/ventilacija grijanja/
sustav klima-uređaja
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče s
instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište i gurnite ga lijevo
za otključavanje. Spremište
preklopite dolje i uklonite ga.

Njega vozila265
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice, zatim
otvorite poklopac i preklopite ga dolje.

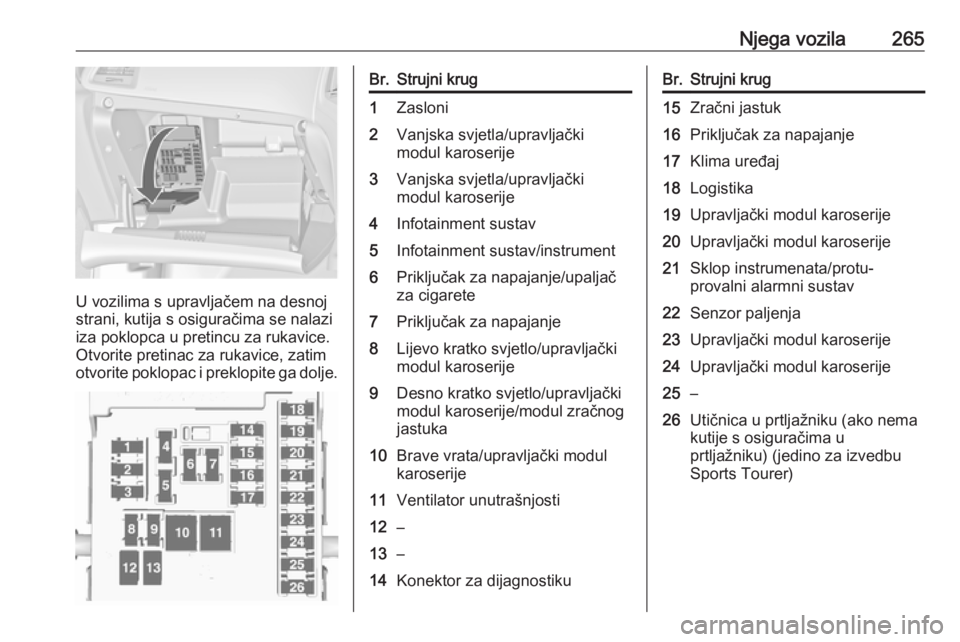

Br.Strujni krug1Zasloni2Vanjska svjetla/upravljački
modul karoserije3Vanjska svjetla/upravljački
modul karoserije4Infotainment sustav5Infotainment sustav/instrument6Priključak za napajanje/upaljač
za cigarete7Priključak za napajanje8Lijevo kratko svjetlo/upravljački
modul karoserije9Desno kratko svjetlo/upravljački
modul karoserije/modul zračnog
jastuka10Brave vrata/upravljački modul
karoserije11Ventilator unutrašnjosti12–13–14Konektor za dijagnostikuBr.Strujni krug15Zračni jastuk16Priključak za napajanje17Klima uređaj18Logistika19Upravljački modul karoserije20Upravljački modul karoserije21Sklop instrumenata/protu‐
provalni alarmni sustav22Senzor paljenja23Upravljački modul karoserije24Upravljački modul karoserije25–26Utičnica u prtljažniku (ako nema
kutije s osiguračima u
prtljažniku) (jedino za izvedbu
Sports Tourer)

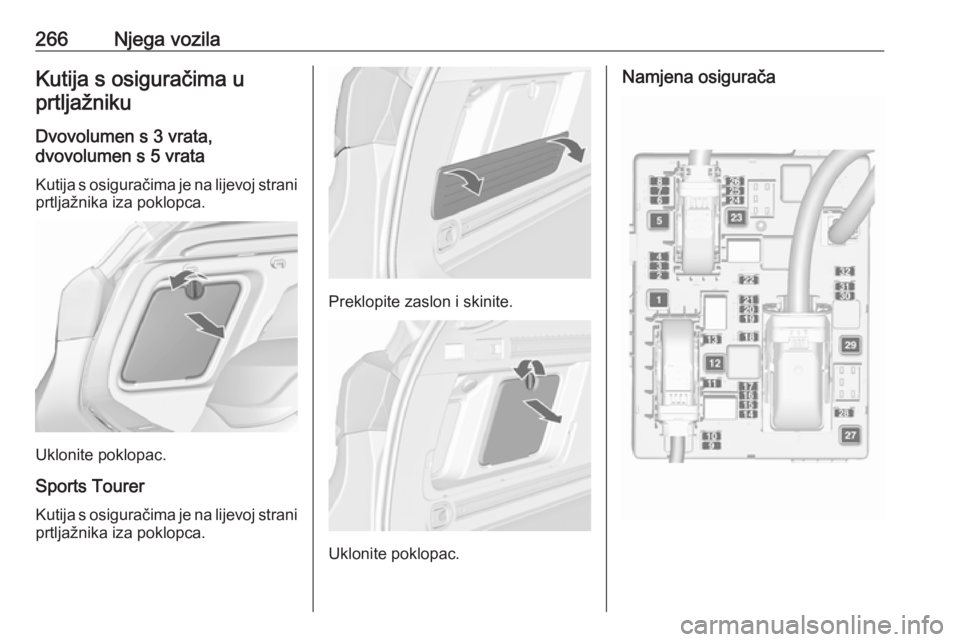

266Njega vozilaKutija s osiguračima uprtljažniku
Dvovolumen s 3 vrata,
dvovolumen s 5 vrata
Kutija s osiguračima je na lijevoj strani
prtljažnika iza poklopca.
Uklonite poklopac.
Sports Tourer Kutija s osiguračima je na lijevoj strani
prtljažnika iza poklopca.
Preklopite zaslon i skinite.
Uklonite poklopac.
Namjena osigurača

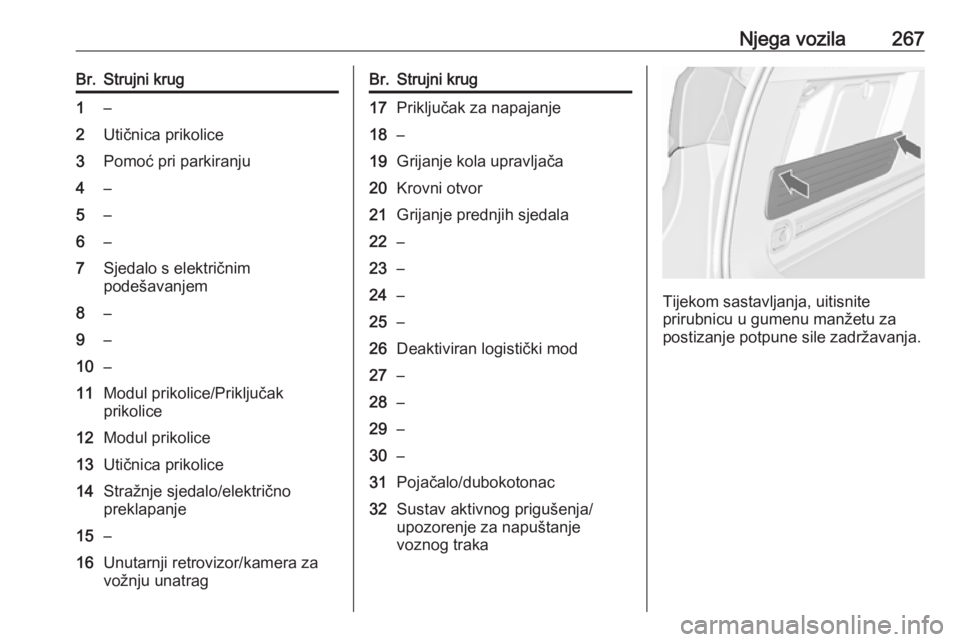

Njega vozila267Br.Strujni krug1–2Utičnica prikolice3Pomoć pri parkiranju4–5–6–7Sjedalo s električnim
podešavanjem8–9–10–11Modul prikolice/Priključak
prikolice12Modul prikolice13Utičnica prikolice14Stražnje sjedalo/električno
preklapanje15–16Unutarnji retrovizor/kamera za
vožnju unatragBr.Strujni krug17Priključak za napajanje18–19Grijanje kola upravljača20Krovni otvor21Grijanje prednjih sjedala22–23–24–25–26Deaktiviran logistički mod27–28–29–30–31Pojačalo/dubokotonac32Sustav aktivnog prigušenja/
upozorenje za napuštanje
voznog traka
Tijekom sastavljanja, uitisnite
prirubnicu u gumenu manžetu za
postizanje potpune sile zadržavanja.

268Njega vozilaAlat vozila

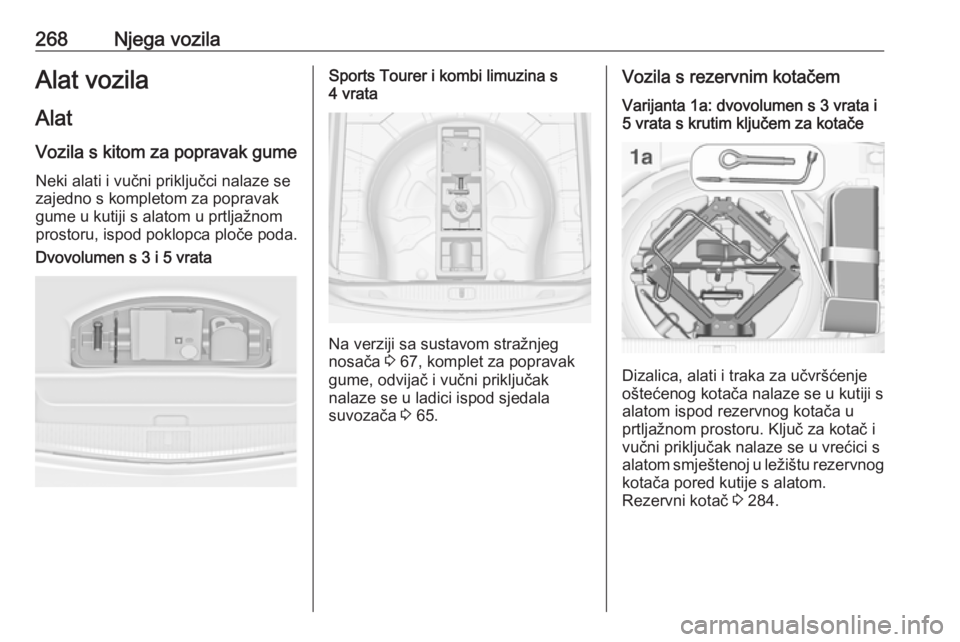

Alat Vozila s kitom za popravak gumeNeki alati i vučni priključci nalaze se
zajedno s kompletom za popravak
gume u kutiji s alatom u prtljažnom
prostoru, ispod poklopca ploče poda.Dvovolumen s 3 i 5 vrataSports Tourer i kombi limuzina s
4 vrata
Na verziji sa sustavom stražnjeg
nosača 3 67, komplet za popravak
gume, odvijač i vučni priključak
nalaze se u ladici ispod sjedala
suvozača 3 65.
Vozila s rezervnim kotačemVarijanta 1a: dvovolumen s 3 vrata i
5 vrata s krutim ključem za kotače
Dizalica, alati i traka za učvršćenje
oštećenog kotača nalaze se u kutiji s
alatom ispod rezervnog kotača u prtljažnom prostoru. Ključ za kotač i
vučni priključak nalaze se u vrećici s
alatom smještenoj u ležištu rezervnog
kotača pored kutije s alatom.
Rezervni kotač 3 284.
