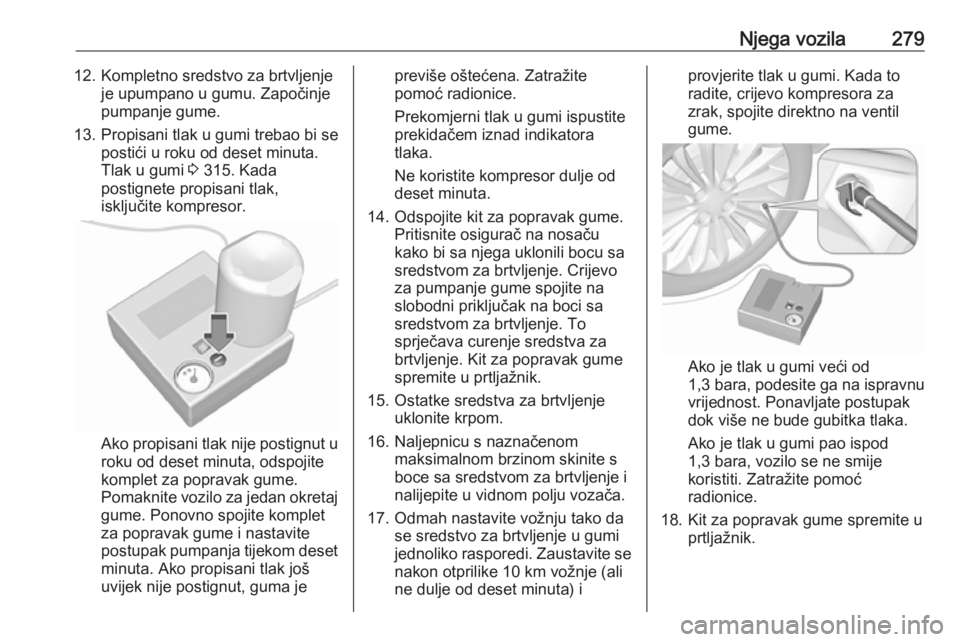

Njega vozila27912. Kompletno sredstvo za brtvljenjeje upumpano u gumu. Započinje
pumpanje gume.
13. Propisani tlak u gumi trebao bi se postići u roku od deset minuta.
Tlak u gumi 3 315. Kada
postignete propisani tlak,
isključite kompresor.
Ako propisani tlak nije postignut u roku od deset minuta, odspojite
komplet za popravak gume.
Pomaknite vozilo za jedan okretaj
gume. Ponovno spojite komplet
za popravak gume i nastavite
postupak pumpanja tijekom deset minuta. Ako propisani tlak još
uvijek nije postignut, guma je
previše oštećena. Zatražite
pomoć radionice.
Prekomjerni tlak u gumi ispustite
prekidačem iznad indikatora
tlaka.
Ne koristite kompresor dulje od
deset minuta.
14. Odspojite kit za popravak gume. Pritisnite osigurač na nosaču
kako bi sa njega uklonili bocu sa
sredstvom za brtvljenje. Crijevo
za pumpanje gume spojite na
slobodni priključak na boci sa
sredstvom za brtvljenje. To
sprječava curenje sredstva za
brtvljenje. Kit za popravak gume
spremite u prtljažnik.
15. Ostatke sredstva za brtvljenje uklonite krpom.
16. Naljepnicu s naznačenom maksimalnom brzinom skinite s
boce sa sredstvom za brtvljenje i
nalijepite u vidnom polju vozača.
17. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike 10 km vožnje (ali
ne dulje od deset minuta) iprovjerite tlak u gumi. Kada to
radite, crijevo kompresora za
zrak, spojite direktno na ventil
gume.
Ako je tlak u gumi veći od
1,3 bara , podesite ga na ispravnu
vrijednost. Ponavljate postupak
dok više ne bude gubitka tlaka.
Ako je tlak u gumi pao ispod
1,3 bara, vozilo se ne smije
koristiti. Zatražite pomoć
radionice.
18. Kit za popravak gume spremite u prtljažnik.

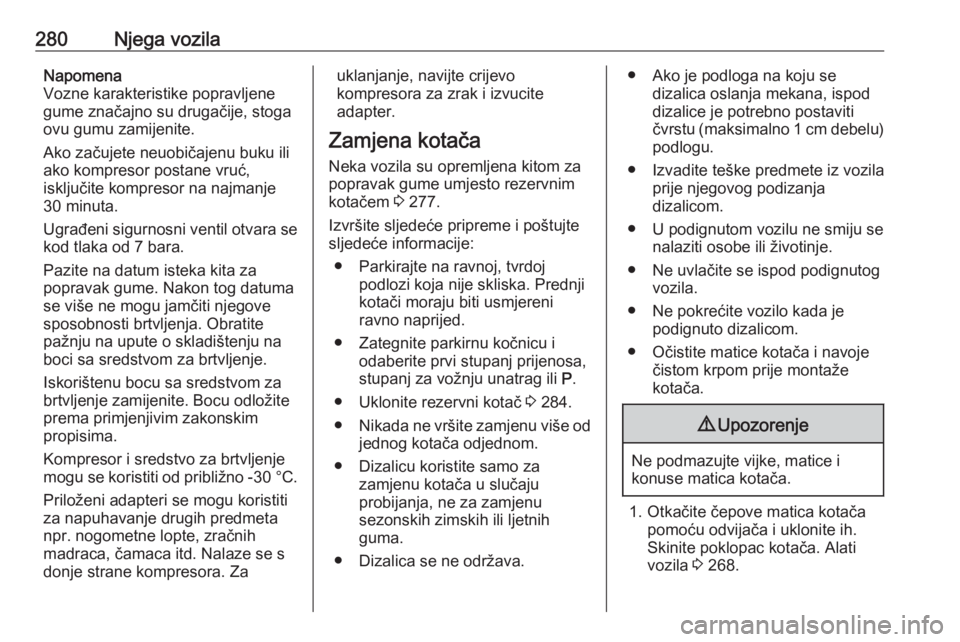

280Njega vozilaNapomena
Vozne karakteristike popravljene
gume značajno su drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 minuta.
Ugrađeni sigurnosni ventil otvara se
kod tlaka od 7 bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.
Priloženi adapteri se mogu koristiti
za napuhavanje drugih predmeta
npr. nogometne lopte, zračnih
madraca, čamaca itd. Nalaze se s
donje strane kompresora. Zauklanjanje, navijte crijevo
kompresora za zrak i izvucite
adapter.
Zamjena kotača Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 277.
Izvršite sljedeće pripreme i poštujte
sljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednjikotači moraju biti usmjereni
ravno naprijed.
● Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,
stupanj za vožnju unatrag ili P.
● Uklonite rezervni kotač 3 284.
● Nikada ne vršite zamjenu više od
jednog kotača odjednom.
● Dizalicu koristite samo za zamjenu kotača u slučaju
probijanja, ne za zamjenu
sezonskih zimskih ili ljetnih
guma.
● Dizalica se ne održava.● Ako je podloga na koju se dizalica oslanja mekana, ispoddizalice je potrebno postavitičvrstu (maksimalno 1 cm debelu )
podlogu.
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite vozilo kada je podignuto dizalicom.
● Očistite matice kotača i navoje čistom krpom prije montaže
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
1. Otkačite čepove matica kotača
pomoću odvijača i uklonite ih.
Skinite poklopac kotača. Alati
vozila 3 268.

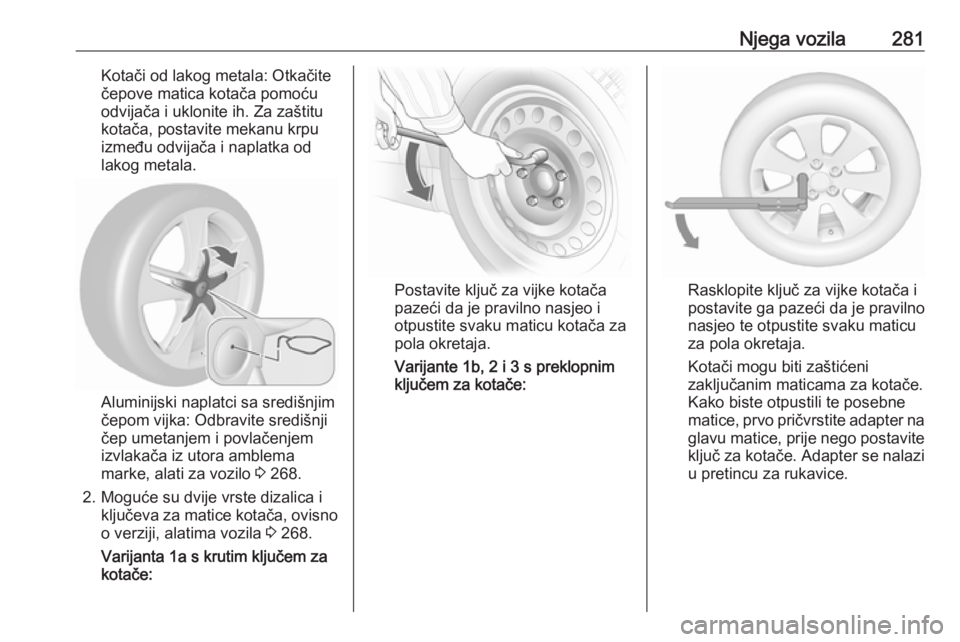

Njega vozila281Kotači od lakog metala: Otkačite
čepove matica kotača pomoću
odvijača i uklonite ih. Za zaštitu
kotača, postavite mekanu krpu
između odvijača i naplatka od
lakog metala.
Aluminijski naplatci sa središnjim
čepom vijka: Odbravite središnji
čep umetanjem i povlačenjem
izvlakača iz utora amblema
marke, alati za vozilo 3 268.
2. Moguće su dvije vrste dizalica i ključeva za matice kotača, ovisno
o verziji, alatima vozila 3 268.
Varijanta 1a s krutim ključem za
kotače:
Postavite ključ za vijke kotača
pazeći da je pravilno nasjeo i
otpustite svaku maticu kotača za pola okretaja.
Varijante 1b, 2 i 3 s preklopnim
ključem za kotače:Rasklopite ključ za vijke kotača i
postavite ga pazeći da je pravilno
nasjeo te otpustite svaku maticu
za pola okretaja.
Kotači mogu biti zaštićeni
zaključanim maticama za kotače.
Kako biste otpustili te posebne
matice, prvo pričvrstite adapter na glavu matice, prije nego postavite ključ za kotače. Adapter se nalazi
u pretincu za rukavice.

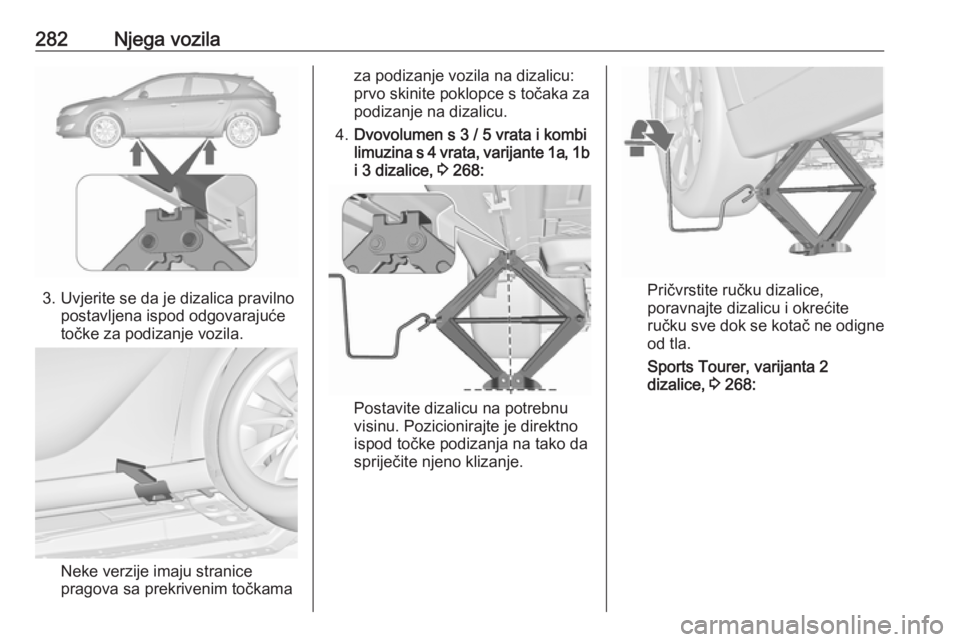

282Njega vozila
3. Uvjerite se da je dizalica pravilnopostavljena ispod odgovarajuće
točke za podizanje vozila.
Neke verzije imaju stranice
pragova sa prekrivenim točkama
za podizanje vozila na dizalicu:
prvo skinite poklopce s točaka za
podizanje na dizalicu.
4. Dvovolumen s 3 / 5 vrata i kombi
limuzina s 4 vrata, varijante 1a, 1b
i 3 dizalice, 3 268:
Postavite dizalicu na potrebnu
visinu. Pozicionirajte je direktno
ispod točke podizanja na tako da
spriječite njeno klizanje.
Pričvrstite ručku dizalice,
poravnajte dizalicu i okrećite
ručku sve dok se kotač ne odigne
od tla.
Sports Tourer, varijanta 2
dizalice, 3 268:

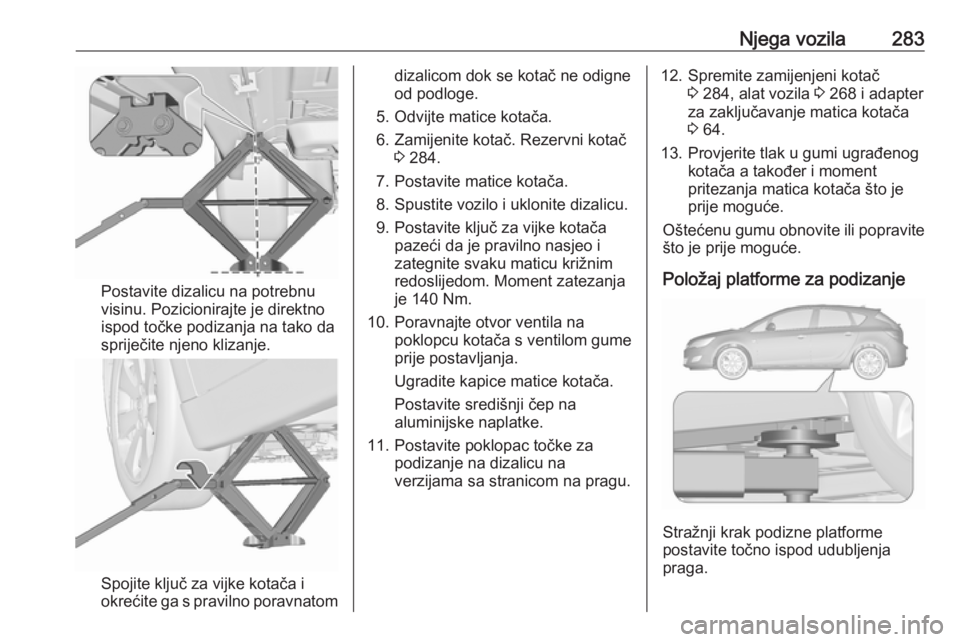

Njega vozila283
Postavite dizalicu na potrebnu
visinu. Pozicionirajte je direktno
ispod točke podizanja na tako da
spriječite njeno klizanje.
Spojite ključ za vijke kotača i
okrećite ga s pravilno poravnatom
dizalicom dok se kotač ne odigne
od podloge.
5. Odvijte matice kotača.
6. Zamijenite kotač. Rezervni kotač 3 284.
7. Postavite matice kotača.
8. Spustite vozilo i uklonite dizalicu.
9. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
zategnite svaku maticu križnim
redoslijedom. Moment zatezanja je 140 Nm.
10. Poravnajte otvor ventila na poklopcu kotača s ventilom gume
prije postavljanja.
Ugradite kapice matice kotača.
Postavite središnji čep na
aluminijske naplatke.
11. Postavite poklopac točke za podizanje na dizalicu na
verzijama sa stranicom na pragu.12. Spremite zamijenjeni kotač 3 284, alat vozila 3 268 i adapter
za zaključavanje matica kotača
3 64.
13. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja matica kotača što je
prije moguće.
Oštećenu gumu obnovite ili popravite
što je prije moguće.
Položaj platforme za podizanje
Stražnji krak podizne platforme
postavite točno ispod udubljenja
praga.

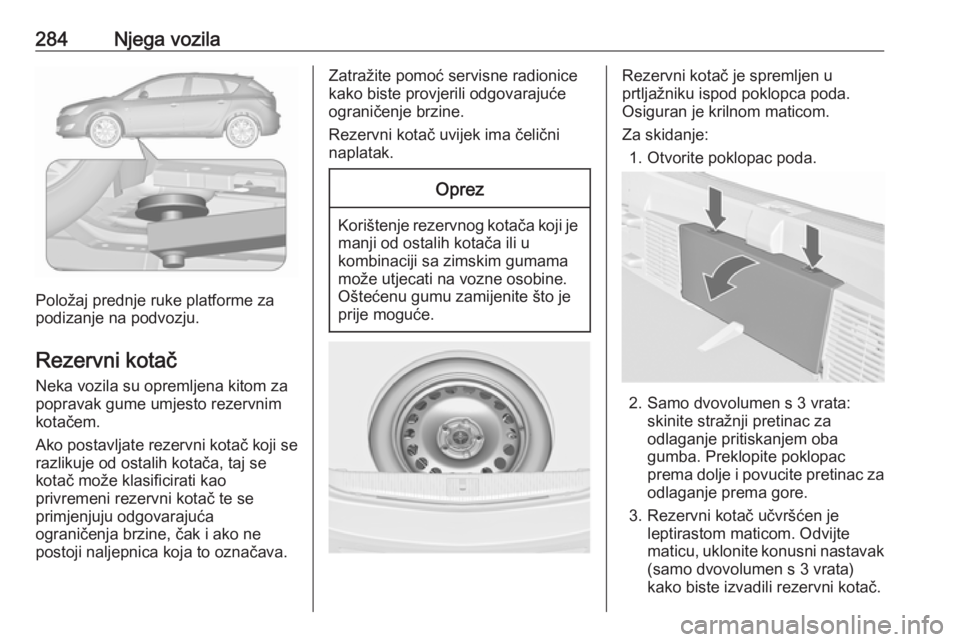

284Njega vozila
Položaj prednje ruke platforme za
podizanje na podvozju.
Rezervni kotač Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem.
Ako postavljate rezervni kotač koji se
razlikuje od ostalih kotača, taj se
kotač može klasificirati kao
privremeni rezervni kotač te se
primjenjuju odgovarajuća
ograničenja brzine, čak i ako ne
postoji naljepnica koja to označava.
Zatražite pomoć servisne radionice
kako biste provjerili odgovarajuće
ograničenje brzine.
Rezervni kotač uvijek ima čelični
naplatak.Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Rezervni kotač je spremljen u
prtljažniku ispod poklopca poda.
Osiguran je krilnom maticom.
Za skidanje: 1. Otvorite poklopac poda.
2. Samo dvovolumen s 3 vrata: skinite stražnji pretinac za
odlaganje pritiskanjem oba
gumba. Preklopite poklopac
prema dolje i povucite pretinac za odlaganje prema gore.
3. Rezervni kotač učvršćen je leptirastom maticom. Odvijtematicu, uklonite konusni nastavak
(samo dvovolumen s 3 vrata)
kako biste izvadili rezervni kotač.

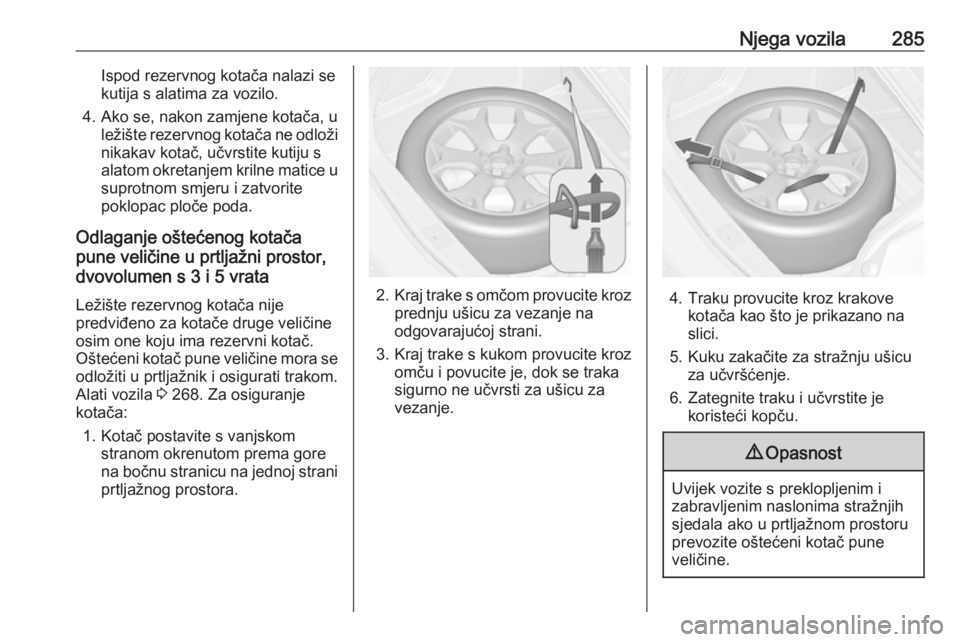

Njega vozila285Ispod rezervnog kotača nalazi se
kutija s alatima za vozilo.
4. Ako se, nakon zamjene kotača, u ležište rezervnog kotača ne odložinikakav kotač, učvrstite kutiju s
alatom okretanjem krilne matice u suprotnom smjeru i zatvorite
poklopac ploče poda.
Odlaganje oštećenog kotača
pune veličine u prtljažni prostor,
dvovolumen s 3 i 5 vrata
Ležište rezervnog kotača nije
predviđeno za kotače druge veličine
osim one koju ima rezervni kotač. Oštećeni kotač pune veličine mora se odložiti u prtljažnik i osigurati trakom.Alati vozila 3 268. Za osiguranje
kotača:
1. Kotač postavite s vanjskom stranom okrenutom prema gore
na bočnu stranicu na jednoj strani prtljažnog prostora.
2. Kraj trake s omčom provucite kroz
prednju ušicu za vezanje na
odgovarajućoj strani.
3. Kraj trake s kukom provucite kroz omču i povucite je, dok se traka
sigurno ne učvrsti za ušicu za
vezanje.4. Traku provucite kroz krakove kotača kao što je prikazano naslici.
5. Kuku zakačite za stražnju ušicu za učvršćenje.
6. Zategnite traku i učvrstite je koristeći kopču.
9 Opasnost
Uvijek vozite s preklopljenim i
zabravljenim naslonima stražnjih
sjedala ako u prtljažnom prostoru
prevozite oštećeni kotač pune
veličine.

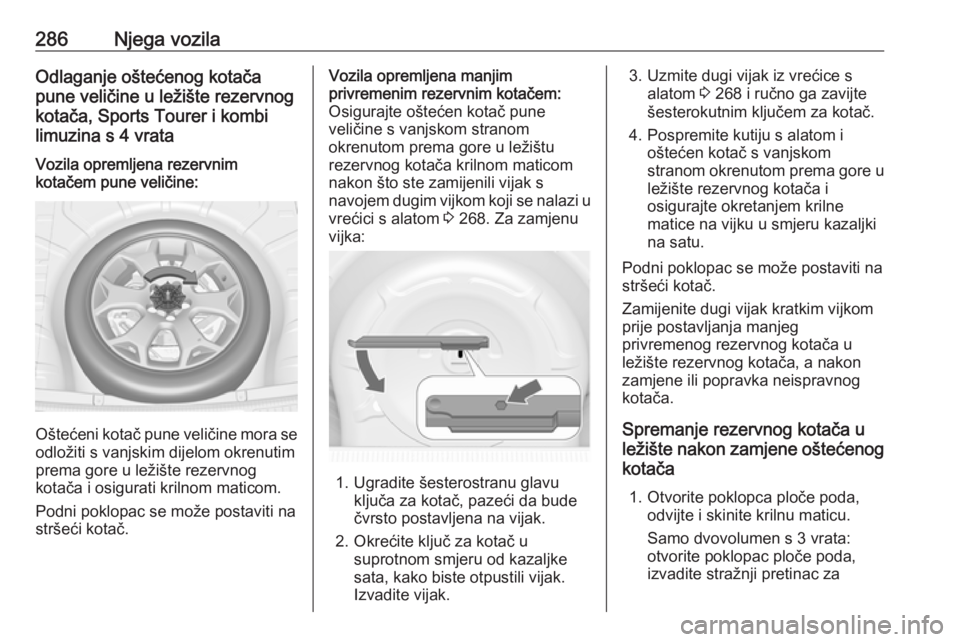

286Njega vozilaOdlaganje oštećenog kotača
pune veličine u ležište rezervnog
kotača, Sports Tourer i kombi
limuzina s 4 vrataVozila opremljena rezervnim
kotačem pune veličine:
Oštećeni kotač pune veličine mora se odložiti s vanjskim dijelom okrenutim
prema gore u ležište rezervnog
kotača i osigurati krilnom maticom.
Podni poklopac se može postaviti na
stršeći kotač.
Vozila opremljena manjim
privremenim rezervnim kotačem: Osigurajte oštećen kotač pune
veličine s vanjskom stranom
okrenutom prema gore u ležištu
rezervnog kotača krilnom maticom
nakon što ste zamijenili vijak s
navojem dugim vijkom koji se nalazi u vrećici s alatom 3 268. Za zamjenu
vijka:
1. Ugradite šesterostranu glavu ključa za kotač, pazeći da bude
čvrsto postavljena na vijak.
2. Okrećite ključ za kotač u suprotnom smjeru od kazaljke
sata, kako biste otpustili vijak.
Izvadite vijak.
3. Uzmite dugi vijak iz vrećice s alatom 3 268 i ručno ga zavijte
šesterokutnim ključem za kotač.
4. Pospremite kutiju s alatom i oštećen kotač s vanjskom
stranom okrenutom prema gore u
ležište rezervnog kotača i
osigurajte okretanjem krilne
matice na vijku u smjeru kazaljki
na satu.
Podni poklopac se može postaviti na stršeći kotač.
Zamijenite dugi vijak kratkim vijkom
prije postavljanja manjeg
privremenog rezervnog kotača u
ležište rezervnog kotača, a nakon
zamjene ili popravka neispravnog
kotača.
Spremanje rezervnog kotača u
ležište nakon zamjene oštećenog
kotača
1. Otvorite poklopca ploče poda, odvijte i skinite krilnu maticu.
Samo dvovolumen s 3 vrata:
otvorite poklopac ploče poda,
izvadite stražnji pretinac za

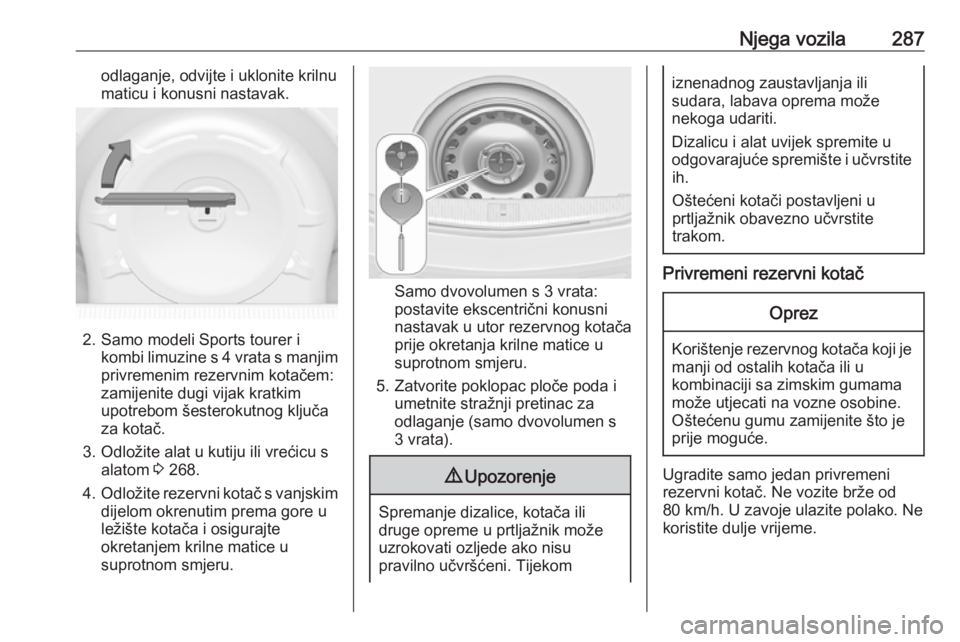

Njega vozila287odlaganje, odvijte i uklonite krilnu
maticu i konusni nastavak.
2. Samo modeli Sports tourer i kombi limuzine s 4 vrata s manjim
privremenim rezervnim kotačem:
zamijenite dugi vijak kratkim
upotrebom šesterokutnog ključa
za kotač.
3. Odložite alat u kutiju ili vrećicu s alatom 3 268.
4. Odložite rezervni kotač s vanjskim
dijelom okrenutim prema gore u
ležište kotača i osigurajte
okretanjem krilne matice u
suprotnom smjeru.
Samo dvovolumen s 3 vrata:
postavite ekscentrični konusni
nastavak u utor rezervnog kotača
prije okretanja krilne matice u
suprotnom smjeru.
5. Zatvorite poklopac ploče poda i umetnite stražnji pretinac za
odlaganje (samo dvovolumen s
3 vrata).
9 Upozorenje
Spremanje dizalice, kotača ili
druge opreme u prtljažnik može
uzrokovati ozljede ako nisu
pravilno učvršćeni. Tijekom
iznenadnog zaustavljanja ili
sudara, labava oprema može
nekoga udariti.
Dizalicu i alat uvijek spremite u
odgovarajuće spremište i učvrstite ih.
Oštećeni kotači postavljeni u
prtljažnik obavezno učvrstite
trakom.
Privremeni rezervni kotač
Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Ugradite samo jedan privremeni
rezervni kotač. Ne vozite brže od
80 km/h. U zavoje ulazite polako. Ne
koristite dulje vrijeme.

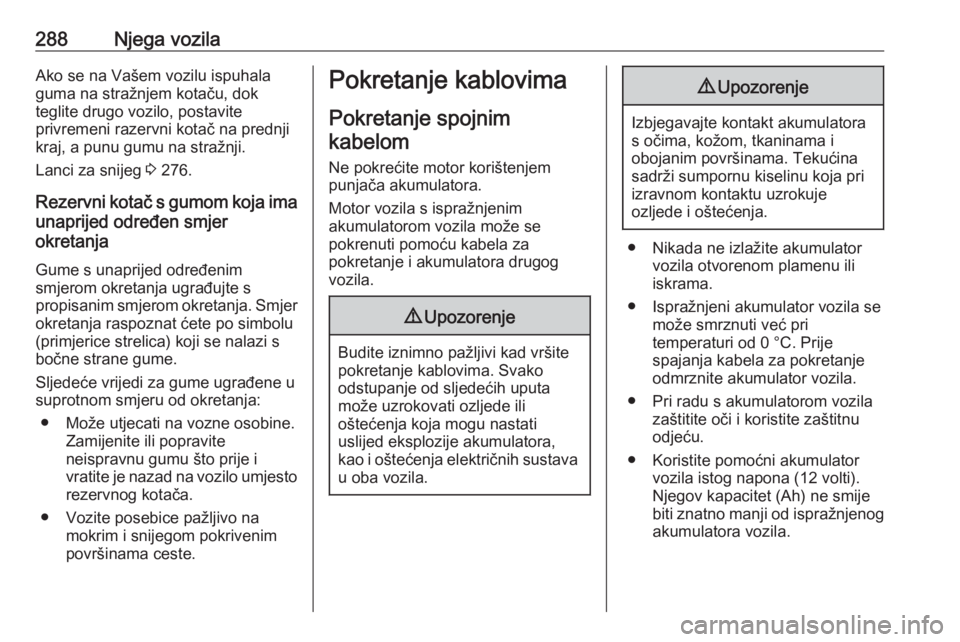

288Njega vozilaAko se na Vašem vozilu ispuhalaguma na stražnjem kotaču, dok
teglite drugo vozilo, postavite
privremeni razervni kotač na prednji
kraj, a punu gumu na stražnji.
Lanci za snijeg 3 276.
Rezervni kotač s gumom koja ima unaprijed određen smjer
okretanja
Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s
bočne strane gume.
Sljedeće vrijedi za gume ugrađene u
suprotnom smjeru od okretanja:
● Može utjecati na vozne osobine. Zamijenite ili popravite
neispravnu gumu što prije i
vratite je nazad na vozilo umjesto
rezervnog kotača.
● Vozite posebice pažljivo na mokrim i snijegom pokrivenim
površinama ceste.Pokretanje kablovima
Pokretanje spojnimkabelom
Ne pokrećite motor korištenjem
punjača akumulatora.
Motor vozila s ispražnjenim
akumulatorom vozila može se
pokrenuti pomoću kabela za
pokretanje i akumulatora drugog
vozila.9 Upozorenje
Budite iznimno pažljivi kad vršite
pokretanje kablovima. Svako
odstupanje od sljedećih uputa
može uzrokovati ozljede ili
oštećenja koja mogu nastati
uslijed eksplozije akumulatora,
kao i oštećenja električnih sustava u oba vozila.
9 Upozorenje
Izbjegavajte kontakt akumulatora
s očima, kožom, tkaninama i
obojanim površinama. Tekućina sadrži sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja.
● Nikada ne izlažite akumulator vozila otvorenom plamenu ili
iskrama.
● Ispražnjeni akumulator vozila se može smrznuti već pri
temperaturi od 0 °C. Prije
spajanja kabela za pokretanje
odmrznite akumulator vozila.
● Pri radu s akumulatorom vozila zaštitite oči i koristite zaštitnu
odjeću.
● Koristite pomoćni akumulator vozila istog napona (12 volti).
Njegov kapacitet (Ah) ne smije biti znatno manji od ispražnjenog
akumulatora vozila.
