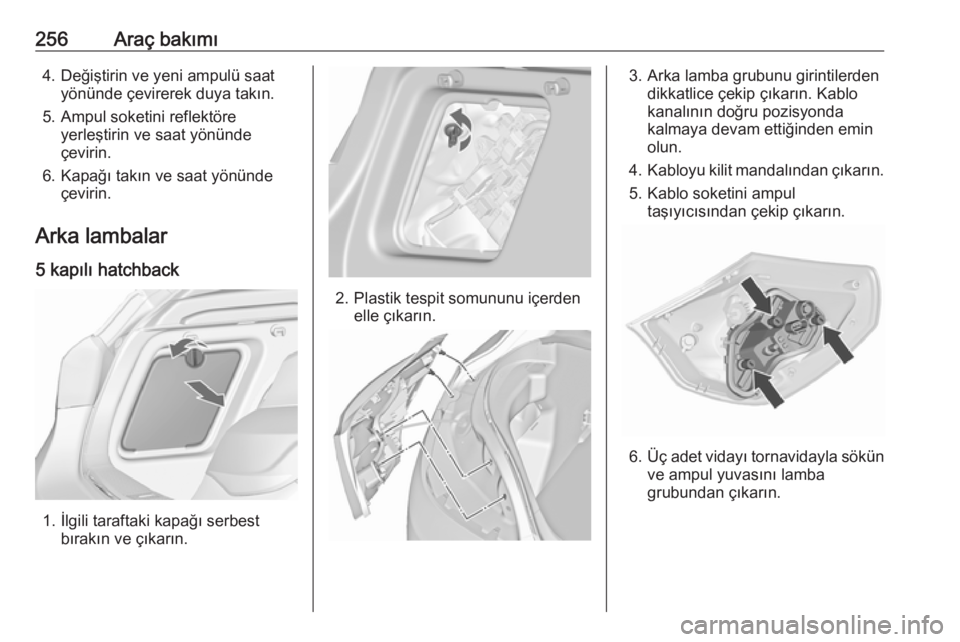

256Araç bakımı4. Değiştirin ve yeni ampulü saatyönünde çevirerek duya takın.
5. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
6. Kapağı takın ve saat yönünde çevirin.
Arka lambalar
5 kapılı hatchback
1. İlgili taraftaki kapağı serbest bırakın ve çıkarın.
2. Plastik tespit somununu içerdenelle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Kabloyu kilit mandalından çıkarın.
5. Kablo soketini ampul taşıyıcısından çekip çıkarın.
6.Üç adet vidayı tornavidayla sökün
ve ampul yuvasını lamba
grubundan çıkarın.

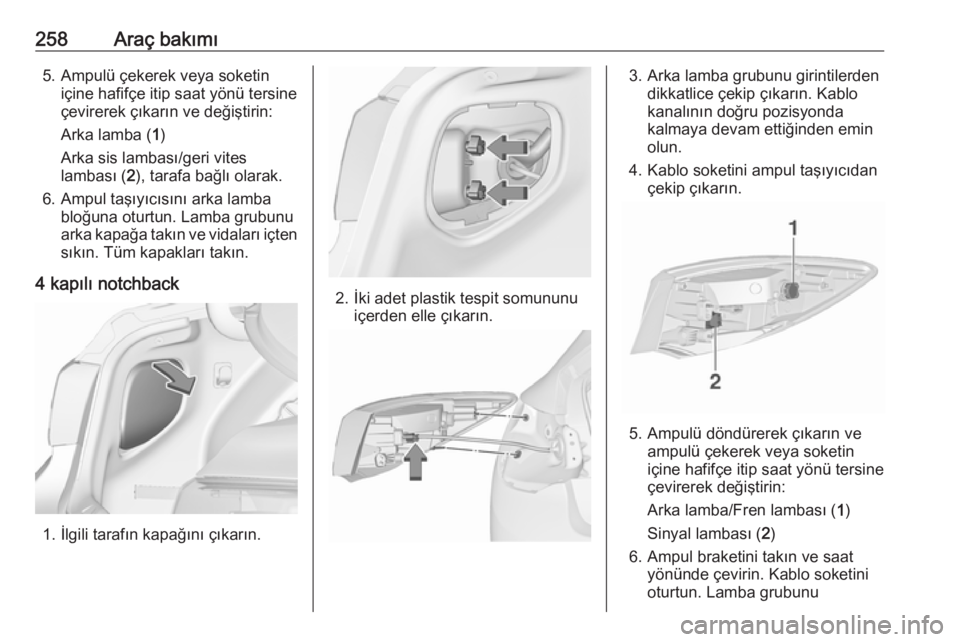

258Araç bakımı5. Ampulü çekerek veya soketiniçine hafifçe itip saat yönü tersine
çevirerek çıkarın ve değiştirin:
Arka lamba ( 1)
Arka sis lambası/geri vites
lambası ( 2), tarafa bağlı olarak.
6. Ampul taşıyıcısını arka lamba bloğuna oturtun. Lamba grubunu
arka kapağa takın ve vidaları içten
sıkın. Tüm kapakları takın.
4 kapılı notchback
1. İlgili tarafın kapağını çıkarın.
2. İki adet plastik tespit somununu içerden elle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Kablo soketini ampul taşıyıcıdan çekip çıkarın.
5. Ampulü döndürerek çıkarın veampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine
çevirerek değiştirin:
Arka lamba/Fren lambası ( 1)
Sinyal lambası ( 2)
6. Ampul braketini takın ve saat yönünde çevirin. Kablo soketini
oturtun. Lamba grubunu

260Araç bakımı

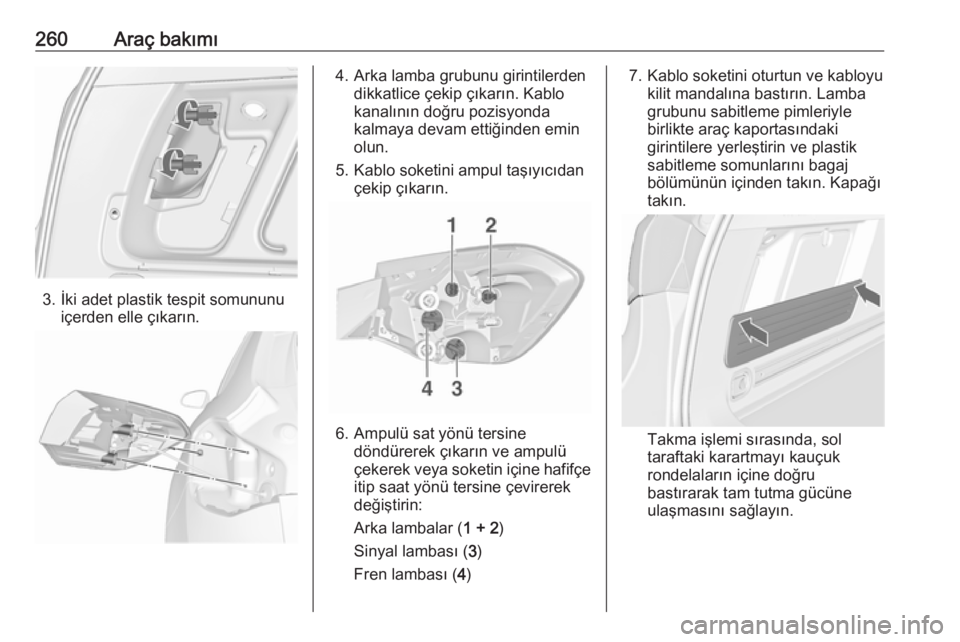

3. İki adet plastik tespit somununuiçerden elle çıkarın.
4. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
5. Kablo soketini ampul taşıyıcıdan çekip çıkarın.
6. Ampulü sat yönü tersinedöndürerek çıkarın ve ampulü
çekerek veya soketin içine hafifçe
itip saat yönü tersine çevirerek
değiştirin:
Arka lambalar ( 1 + 2)
Sinyal lambası ( 3)
Fren lambası ( 4)
7. Kablo soketini oturtun ve kabloyu
kilit mandalına bastırın. Lamba
grubunu sabitleme pimleriyle
birlikte araç kaportasındaki
girintilere yerleştirin ve plastik
sabitleme somunlarını bagaj
bölümünün içinden takın. Kapağı
takın.
Takma işlemi sırasında, sol
taraftaki karartmayı kauçuk
rondelaların içine doğru
bastırarak tam tutma gücüne
ulaşmasını sağlayın.

262Araç bakımı

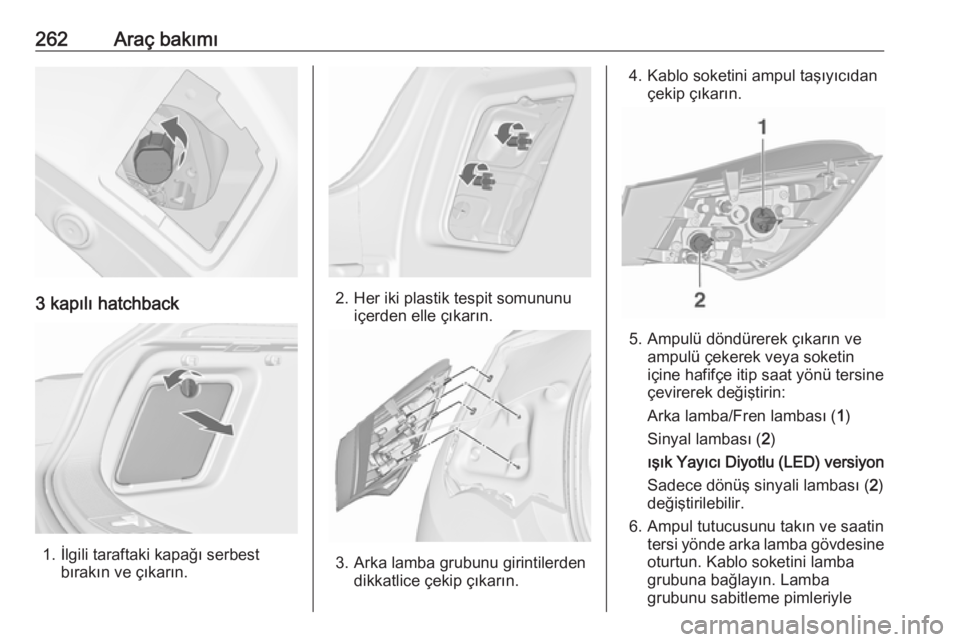

3 kapılı hatchback
1. İlgili taraftaki kapağı serbestbırakın ve çıkarın.
2. Her iki plastik tespit somununuiçerden elle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.
4. Kablo soketini ampul taşıyıcıdançekip çıkarın.
5. Ampulü döndürerek çıkarın veampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine
çevirerek değiştirin:
Arka lamba/Fren lambası ( 1)
Sinyal lambası ( 2)
ışık Yayıcı Diyotlu (LED) versiyon
Sadece dönüş sinyali lambası ( 2)
değiştirilebilir.
6. Ampul tutucusunu takın ve saatin tersi yönde arka lamba gövdesine
oturtun. Kablo soketini lamba
grubuna bağlayın. Lamba
grubunu sabitleme pimleriyle

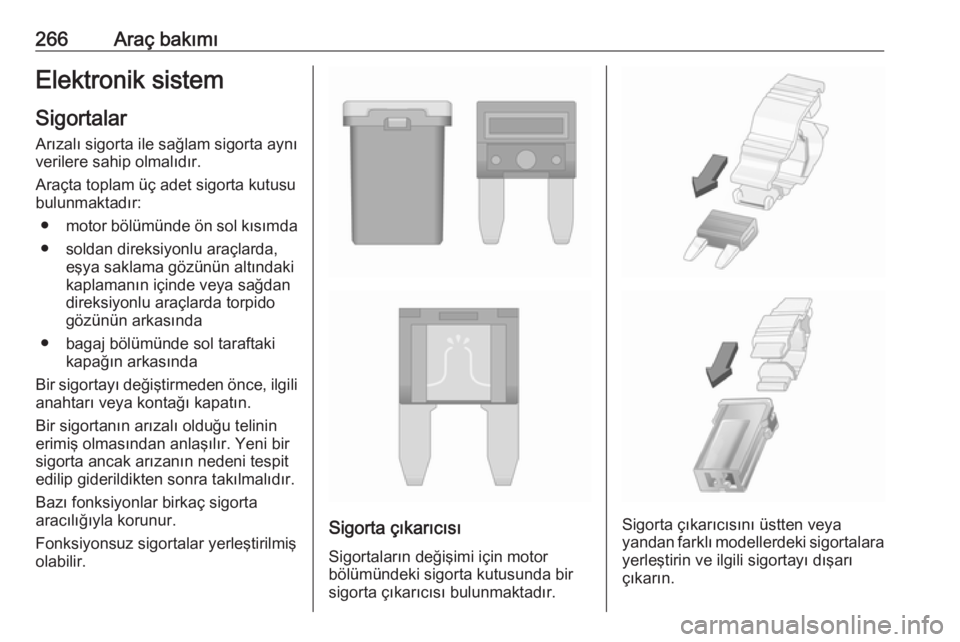

266Araç bakımıElektronik sistemSigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu bulunmaktadır:
● motor bölümünde ön sol kısımda
● soldan direksiyonlu araçlarda, eşya saklama gözünün altındaki
kaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında
● bagaj bölümünde sol taraftaki kapağın arkasında
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.

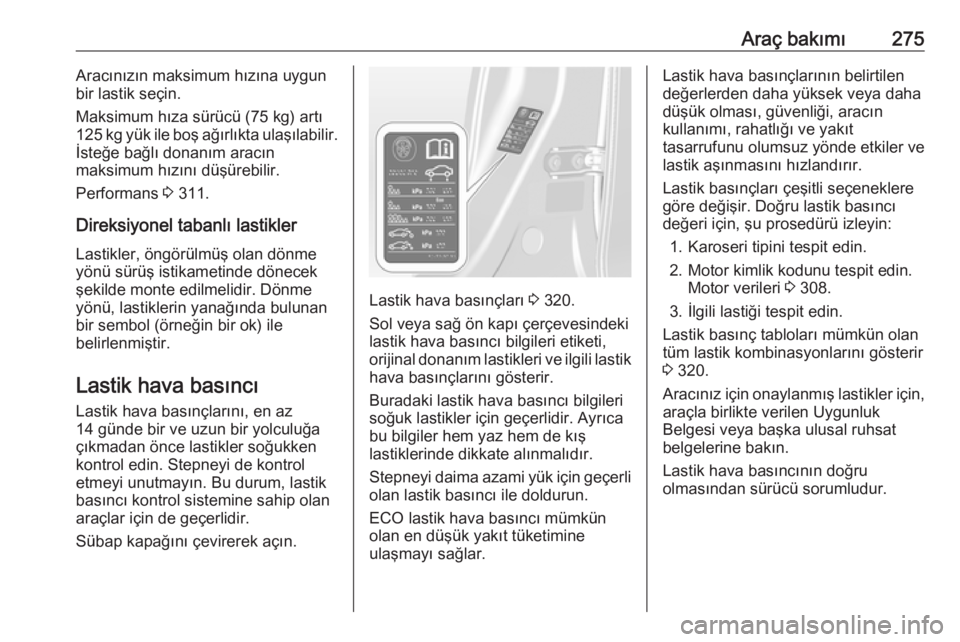

Araç bakımı275Aracınızın maksimum hızına uygun
bir lastik seçin.
Maksimum hıza sürücü (75 kg) artı
125 kg yük ile boş ağırlıkta ulaşılabilir.
İsteğe bağlı donanım aracın
maksimum hızını düşürebilir.
Performans 3 311.
Direksiyonel tabanlı lastikler Lastikler, öngörülmüş olan dönme
yönü sürüş istikametinde dönecek
şekilde monte edilmelidir. Dönme
yönü, lastiklerin yanağında bulunan
bir sembol (örneğin bir ok) ile
belirlenmiştir.
Lastik hava basıncı Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa
çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın. Bu durum, lastik
basıncı kontrol sistemine sahip olan
araçlar için de geçerlidir.
Sübap kapağını çevirerek açın.
Lastik hava basınçları 3 320.
Sol veya sağ ön kapı çerçevesindeki
lastik hava basıncı bilgileri etiketi,
orijinal donanım lastikleri ve ilgili lastik
hava basınçlarını gösterir.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca
bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
Stepneyi daima azami yük için geçerli
olan lastik basıncı ile doldurun.
ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar.
Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınçları çeşitli seçeneklere
göre değişir. Doğru lastik basıncı
değeri için, şu prosedürü izleyin:
1. Karoseri tipini tespit edin.
2. Motor kimlik kodunu tespit edin. Motor verileri 3 308.
3. İlgili lastiği tespit edin.
Lastik basınç tabloları mümkün olan
tüm lastik kombinasyonlarını gösterir
3 320.
Aracınız için onaylanmış lastikler için, araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.

Araç bakımı277
MENU tuşuna basıp Araç Bilgileri
Menüsü X öğesini seçin.
Ayar çarkını çevirerek lastik hava
basıncı kontrol sistemini seçin.
Sistem durumu ve basınç uyarıları Sürücü bilgi sisteminde bir mesajı
eşliğinde ilgili lastiğin ekranda yanıp
sönmesi ile gösterilir.
Sistem, uyarılar için lastik sıcaklığını
dikkate alır.
Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambası w ile
gösterilir 3 123.
Eğer w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 320.
w
, 60-90 saniye süreyle yanıp
sönerse ve ardından sürekli olarak
yanarsa sistemde bir hata var
demektir. Bir servise başvurun.
Şişirdikten sonra, Sürücü Bilgi
Sistemindeki lastik basıncı
değerlerini güncellemek için aracı
sürmek gerekebilir. Bu süre boyunca
w yanabilir.
w düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu
yaklaşan bir düşük basınç
durumunun göstergesi olabilir. Lastik
basıncını kontrol edin.
Araç mesajları 3 132.
Lastik hava basıncı arttırılması veya azaltılması gerekiyorsa, kontağı
kapatın.
Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Stepne veya geçici stepnede basınç
sensörü bulunmamaktadır. Lastik
basıncı kontrol sistemi bu lastiklerde
çalışmaya hazır konumda değildir.

Araç bakımı289
2.Sadece 3 kapılı hatchback: her iki
düğmeye de basarak arka
kısımdaki eşya muhafaza
bölümünü çıkarın. Örtüyü katlayın
ve eşya saklama bölümünü yukarı doğru uzatın.
3. Stepne bir kelebek somunla tespit
edilmiştir. Stepneyi çıkarmak için
somunu gevşetin ve koniyi çıkarın
(sadece 3 kapılı hatchback).
Stepnenin altında araç
takımlarının bulunduğu bir kutu
vardır.
4. Lastik değişimi sonrasında stepne
çukuruna bir lastik konmadığı
zaman, kelebek somunu tekrar
sıkmak suretiyle alet kutusunu
sabitleyin ve zemin örtüsünü
örtün.
Hasarlı bir tam ebatlı tekerleğin
bagaj bölmesine istiflenmesi,
3 kapılı ve 5 kapılı hatchback
Stepne yuvası stepne dışındaki
başka ebatlardaki lastikler için
tasarlanmamıştır. Hasarlı bir tam
ebatlı lastik, bagaj bölümüne konmalı
ve kayışla sabitlenmelidir. Araç
takımları 3 272 . Tekerleği sabitlemek
için:
1. Lastiği, dışı yukarı gelecek şekilde bagaj bölümünün yan
duvarlarından birine yakın bir
noktaya yerleştirin.
2. Kayışın sonundaki düğümü öndeki uygun sabitleme halkasınayerleştirin.
3. Kayışın kancalı ucunu düğüme yerleştirin ve kayış sabitleme
halkasına güvenli bir şekilde
bağlanana kadar çekin.

304Teknik bilgilerTip etiketindeki veriler:1:üretici2:tip onay numarası3:araç tanım numarası4:izin verilen brüt araç ağırlığı
kg olarak5:izin verilen azami yüklü ağırlık
kg olarak6:izin verilen maksimum ön aks
yükü kg olarak7:izin verilen maksimum arka aks
yükü kg olarak8:araca özel veya ülkelere özel
veriler
Ön ve arka aks yüklerinin toplamı
müsaade edilen toplam ağırlığı
aşmamalıdır. Eğer, örneğin müsaade
edilen azami ön aks yükünden
yararlanılıyorsa, arka aks yükünün,
müsaade edilen toplam araç ağırlığını aşmayacak kadar olması gerekir.
Teknik bilgiler, Avrupa Birliği
standartlarına göre tespit edilmiştir.
Bu konuda değişiklik yapma hakkını
saklı tutmaktayız. Araç belgelerinde
belirtilen teknik spesifikasyonlar, bu el
kitabında verilen bilgilere göre daima
önceliğe sahiptir.
Motor kodu
Teknik veri tabloları motor kodunu
gösterir. Motor verileri 3 308.
İlgili motoru tanımlamak için,
aracınızla birlikte verilen Uygunluk
Belgesi veya diğer ulusal ruhsat
belgelerindeki motor gücüne bakın.

Müşteri bilgilendirme341● belirli sürüş durumlarda aracındavranışı (örneğin bir hava
yastığının açılması, denge
düzenleme sisteminin
etkinleşmesi)
● çevresel koşullar (örneğin sıcaklık)
Bu bilgiler sadece teknik verilerdir ve
hataları tespit edip düzeltmek ve aynı
zamanda aracın optimum bir şekilde
çalışmasını sağlamak için yardım
ederler.
Bu bilgilerle aracın sürüldüğü rota gibi
hareket profilleri oluşturulamaz.
Servise gidildiğinde (örneğin onarım
çalışmaları, servis işlemleri, garanti
durumu, kalite güvencesi) servis
ağında (üretici de dahil) çalışanlar
özel arıza teşhis aletleri kullanarak bu
olay ve veri saklama modüllerindeki
teknik bilgileri okuyabilirler.
Gerektiğinde, bu konuda yetkili teknik
servilerde daha geniş bilgi
alabilirsiniz. Bir hata giderildikten
sonra bu bilgi hata saklama
modülünden silinir veya daimi olarak
üzerine yazılır.Aracı kullanırken, başka bilgilere (kaza raporu, araçta hasar, şahitlik
durumu vb.) bağlı olarak bu teknik
bilgiler belirli bir kişi ile
ilişkilendirilebilir - olasılıkla bir
ekspertiz için.
Müşteri ile sözleşme ile üzerinde
anlaşılan ek işlevler (örneğin, acil
durumlarda aracın yerinin tespit
edilmesi) belirli araç bilgilerinin
araçtan iletilmesine izin verir.
Çarpışma hasarı onarımı
Boya kalınlığı Üretim teknikleri nedeniyle, boyanın
kalınlığı 50 ile 400 µm arasında
değişebilir.
Bu yüzden, farklı boya kalınlığı
çarpışma hasarı onarımının bir
göstergesi değildir.Radyo Frekansı
Tanımlaması (RFID)
RFID teknolojisi bazı araçlarda, lastik hava basıncı izleme ve ateşleme
sistemi güvenliği gibi işlevler için
kullanılır. Ayrıca, kapı kilitleme/kilit
açma için radyo frekanslı uzaktan
kumandalarla ve garaj kapısı açıcılar
için araç-içi vericiler gibi düzeneklerle
birlikte de kullanılır. Opel
araçlarındaki RFID teknolojisinde
kişisel bilgiler kullanılmaz veya
kaydedilmez veya kişisel bilgiler
içeren başka bir Opel sistemiyle
bağlantı kurmaz.
