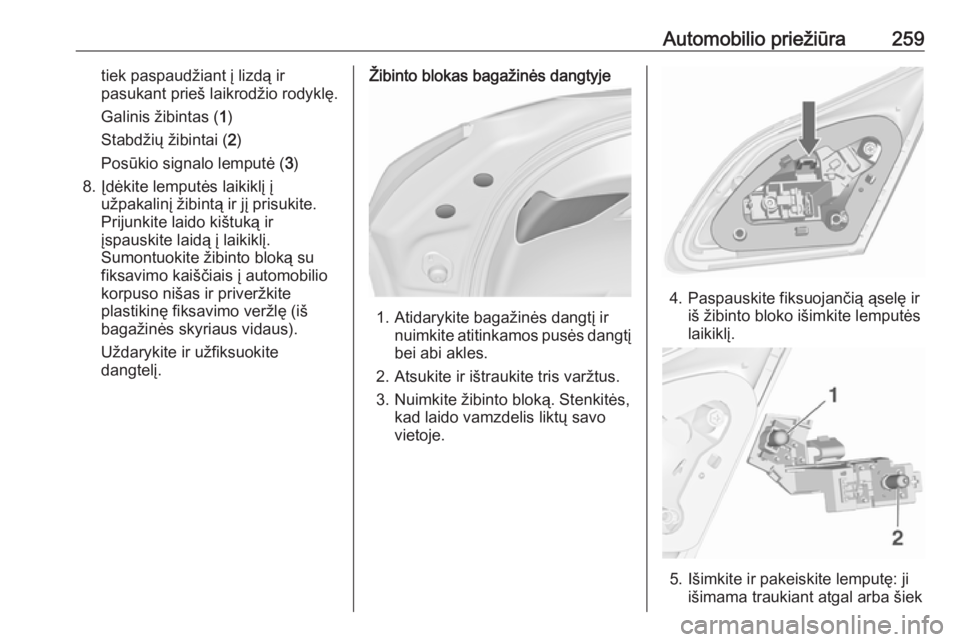

Automobilio priežiūra259tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę.
Galinis žibintas ( 1)
Stabdžių žibintai ( 2)
Posūkio signalo lemputė ( 3)
8. Įdėkite lemputės laikiklį į užpakalinį žibintą ir jį prisukite.
Prijunkite laido kištuką ir
įspauskite laidą į laikiklį.
Sumontuokite žibinto bloką su
fiksavimo kaiščiais į automobilio
korpuso nišas ir priveržkite
plastikinę fiksavimo veržlę (iš
bagažinės skyriaus vidaus).
Uždarykite ir užfiksuokite
dangtelį.Žibinto blokas bagažinės dangtyje
1. Atidarykite bagažinės dangtį ir nuimkite atitinkamos pusės dangtįbei abi akles.
2. Atsukite ir ištraukite tris varžtus.
3. Nuimkite žibinto bloką. Stenkitės, kad laido vamzdelis liktų savo
vietoje.
4. Paspauskite fiksuojančią ąselę ir iš žibinto bloko išimkite lemputės
laikiklį.
5. Išimkite ir pakeiskite lemputę: ji išimama traukiant atgal arba šiek

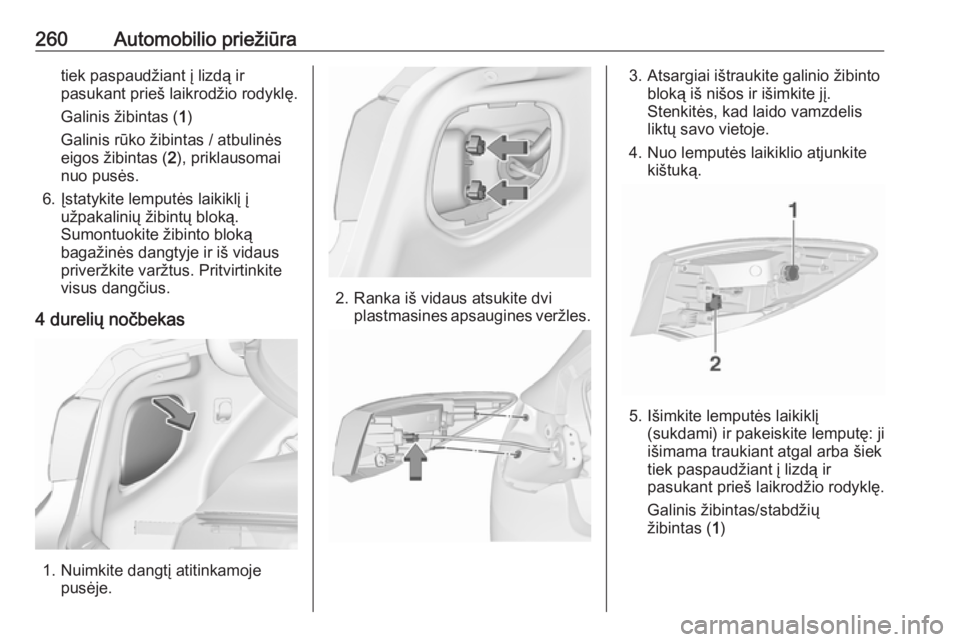

260Automobilio priežiūratiek paspaudžiant į lizdą irpasukant prieš laikrodžio rodyklę.
Galinis žibintas ( 1)
Galinis rūko žibintas / atbulinės
eigos žibintas ( 2), priklausomai
nuo pusės.
6. Įstatykite lemputės laikiklį į užpakalinių žibintų bloką.
Sumontuokite žibinto bloką
bagažinės dangtyje ir iš vidaus
priveržkite varžtus. Pritvirtinkite
visus dangčius.
4 durelių nočbekas
1. Nuimkite dangtį atitinkamoje pusėje.
2. Ranka iš vidaus atsukite dviplastmasines apsaugines veržles.
3. Atsargiai ištraukite galinio žibinto bloką iš nišos ir išimkite jį.
Stenkitės, kad laido vamzdelis
liktų savo vietoje.
4. Nuo lemputės laikiklio atjunkite kištuką.
5. Išimkite lemputės laikiklį(sukdami) ir pakeiskite lemputę: jiišimama traukiant atgal arba šiek
tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę.
Galinis žibintas/stabdžių
žibintas ( 1)

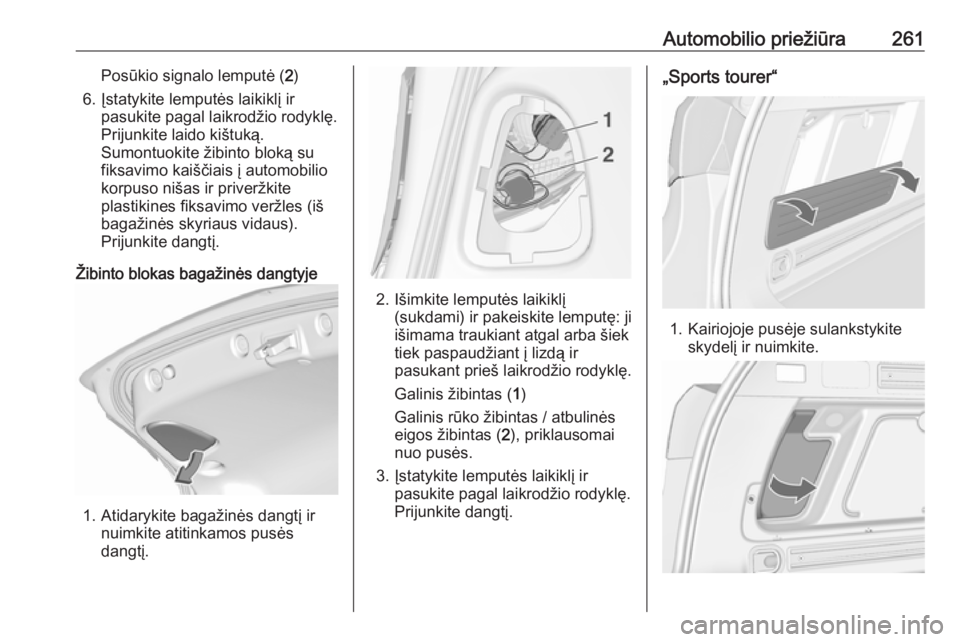

Automobilio priežiūra261Posūkio signalo lemputė (2)
6. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
Prijunkite laido kištuką.
Sumontuokite žibinto bloką su
fiksavimo kaiščiais į automobilio
korpuso nišas ir priveržkite
plastikines fiksavimo veržles (iš
bagažinės skyriaus vidaus).
Prijunkite dangtį.
Žibinto blokas bagažinės dangtyje
1. Atidarykite bagažinės dangtį ir nuimkite atitinkamos pusės
dangtį.
2. Išimkite lemputės laikiklį (sukdami) ir pakeiskite lemputę: jiišimama traukiant atgal arba šiek
tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę.
Galinis žibintas ( 1)
Galinis rūko žibintas / atbulinės
eigos žibintas ( 2), priklausomai
nuo pusės.
3. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
Prijunkite dangtį.

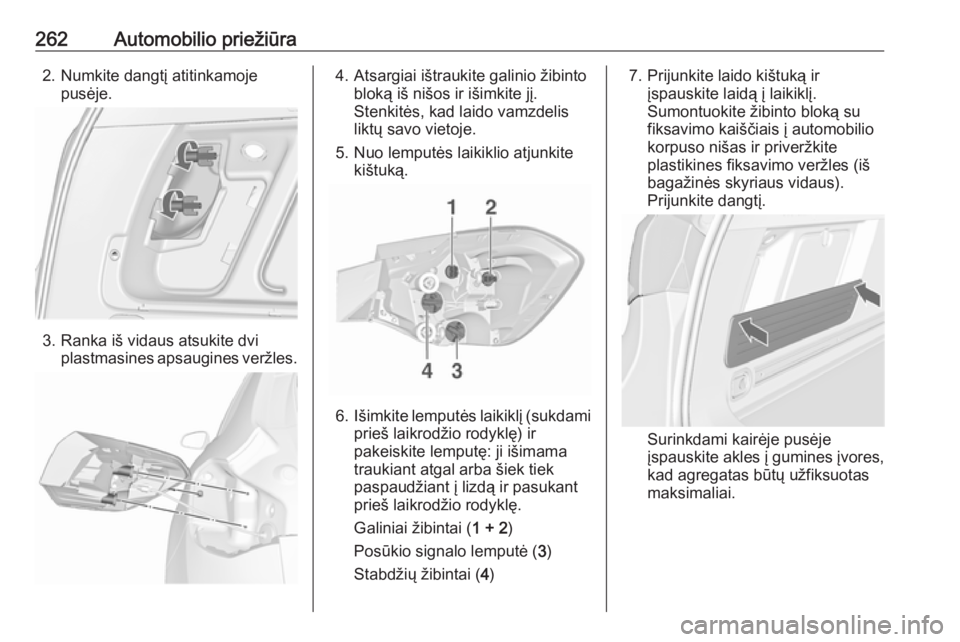

„Sports tourer“
1. Kairiojoje pusėje sulankstykite skydelį ir nuimkite.

262Automobilio priežiūra2. Numkite dangtį atitinkamojepusėje.
3. Ranka iš vidaus atsukite dviplastmasines apsaugines veržles.
4. Atsargiai ištraukite galinio žibinto bloką iš nišos ir išimkite jį.
Stenkitės, kad laido vamzdelis
liktų savo vietoje.
5. Nuo lemputės laikiklio atjunkite kištuką.
6.Išimkite lemputės laikiklį (sukdami
prieš laikrodžio rodyklę) ir
pakeiskite lemputę: ji išimama
traukiant atgal arba šiek tiek paspaudžiant į lizdą ir pasukant
prieš laikrodžio rodyklę.
Galiniai žibintai ( 1 + 2)
Posūkio signalo lemputė ( 3)
Stabdžių žibintai ( 4)
7. Prijunkite laido kištuką ir
įspauskite laidą į laikiklį.
Sumontuokite žibinto bloką su
fiksavimo kaiščiais į automobilio
korpuso nišas ir priveržkite
plastikines fiksavimo veržles (iš
bagažinės skyriaus vidaus).
Prijunkite dangtį.
Surinkdami kairėje pusėje
įspauskite akles į gumines įvores, kad agregatas būtų užfiksuotas
maksimaliai.

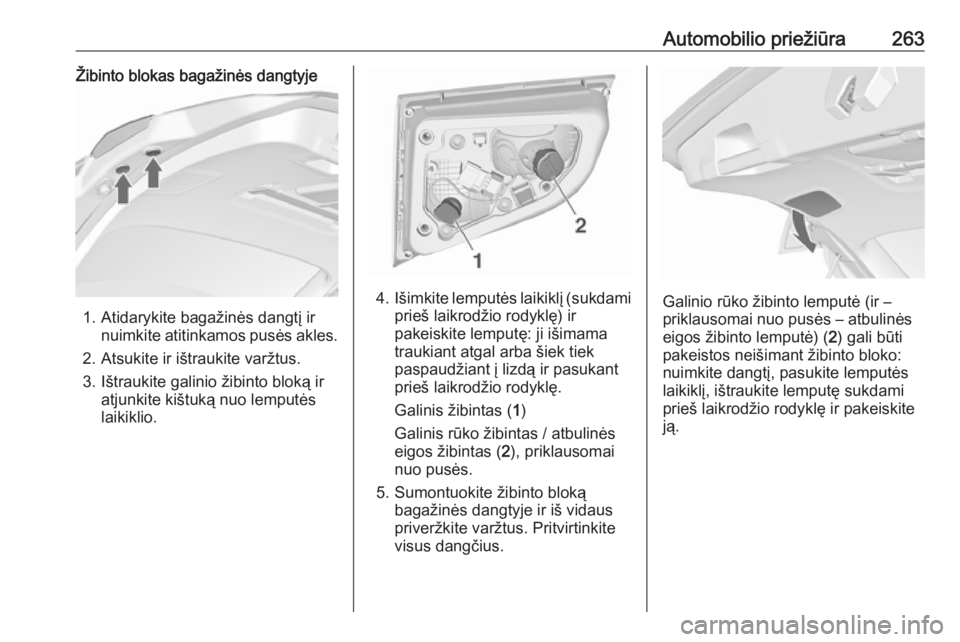

Automobilio priežiūra263Žibinto blokas bagažinės dangtyje
1. Atidarykite bagažinės dangtį irnuimkite atitinkamos pusės akles.
2. Atsukite ir ištraukite varžtus.
3. Ištraukite galinio žibinto bloką ir atjunkite kištuką nuo lemputės
laikiklio.
4. Išimkite lemputės laikiklį (sukdami
prieš laikrodžio rodyklę) ir
pakeiskite lemputę: ji išimama
traukiant atgal arba šiek tiek paspaudžiant į lizdą ir pasukant
prieš laikrodžio rodyklę.
Galinis žibintas ( 1)
Galinis rūko žibintas / atbulinės
eigos žibintas ( 2), priklausomai
nuo pusės.
5. Sumontuokite žibinto bloką bagažinės dangtyje ir iš vidaus
priveržkite varžtus. Pritvirtinkite
visus dangčius.Galinio rūko žibinto lemputė (ir –
priklausomai nuo pusės – atbulinės
eigos žibinto lemputė) ( 2) gali būti
pakeistos neišimant žibinto bloko:
nuimkite dangtį, pasukite lemputės
laikiklį, ištraukite lemputę sukdami
prieš laikrodžio rodyklę ir pakeiskite
ją.

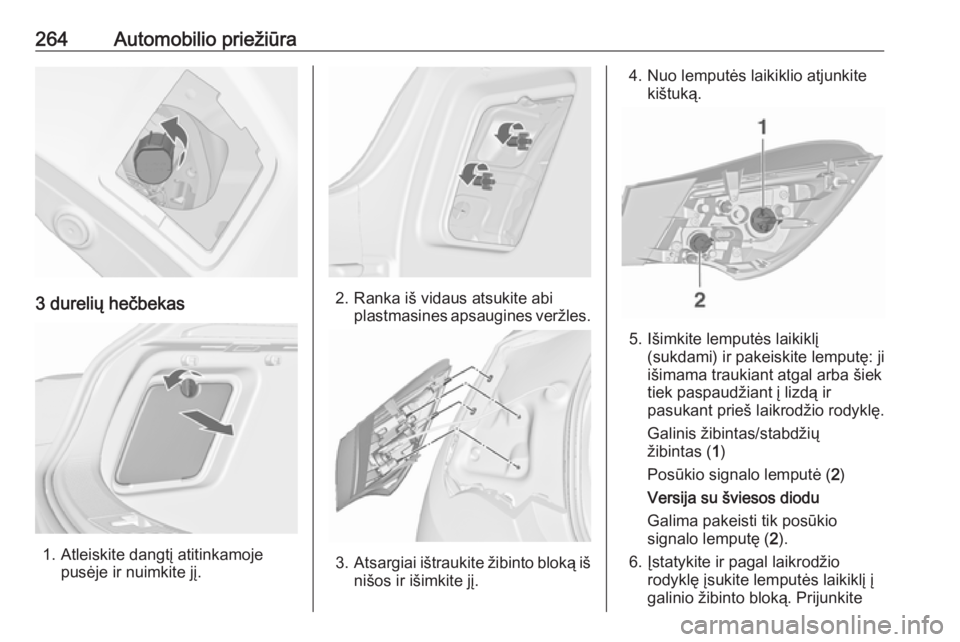

264Automobilio priežiūra
3 durelių hečbekas
1. Atleiskite dangtį atitinkamojepusėje ir nuimkite jį.
2. Ranka iš vidaus atsukite abiplastmasines apsaugines veržles.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.
4. Nuo lemputės laikiklio atjunkite kištuką.
5. Išimkite lemputės laikiklį(sukdami) ir pakeiskite lemputę: jiišimama traukiant atgal arba šiek
tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę.
Galinis žibintas/stabdžių
žibintas ( 1)
Posūkio signalo lemputė ( 2)
Versija su šviesos diodu
Galima pakeisti tik posūkio
signalo lemputę ( 2).
6. Įstatykite ir pagal laikrodžio rodyklę įsukite lemputės laikiklį į
galinio žibinto bloką. Prijunkite

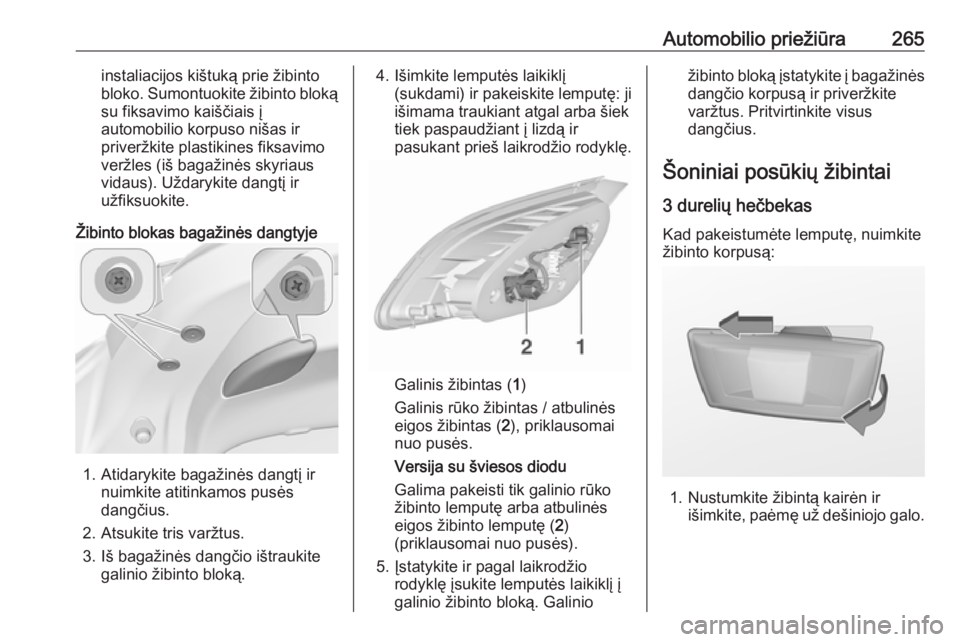

Automobilio priežiūra265instaliacijos kištuką prie žibinto
bloko. Sumontuokite žibinto bloką su fiksavimo kaiščiais į
automobilio korpuso nišas ir
priveržkite plastikines fiksavimo
veržles (iš bagažinės skyriaus
vidaus). Uždarykite dangtį ir
užfiksuokite.
Žibinto blokas bagažinės dangtyje
1. Atidarykite bagažinės dangtį ir nuimkite atitinkamos pusės
dangčius.
2. Atsukite tris varžtus.
3. Iš bagažinės dangčio ištraukite galinio žibinto bloką.
4. Išimkite lemputės laikiklį(sukdami) ir pakeiskite lemputę: jiišimama traukiant atgal arba šiek
tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę.
Galinis žibintas ( 1)
Galinis rūko žibintas / atbulinės
eigos žibintas ( 2), priklausomai
nuo pusės.
Versija su šviesos diodu
Galima pakeisti tik galinio rūko
žibinto lemputę arba atbulinės
eigos žibinto lemputę ( 2)
(priklausomai nuo pusės).
5. Įstatykite ir pagal laikrodžio rodyklę įsukite lemputės laikiklį į
galinio žibinto bloką. Galinio
žibinto bloką įstatykite į bagažinės dangčio korpusą ir priveržkite
varžtus. Pritvirtinkite visus
dangčius.
Šoniniai posūkių žibintai
3 durelių hečbekas Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nustumkite žibintą kairėn ir išimkite, paėmę už dešiniojo galo.

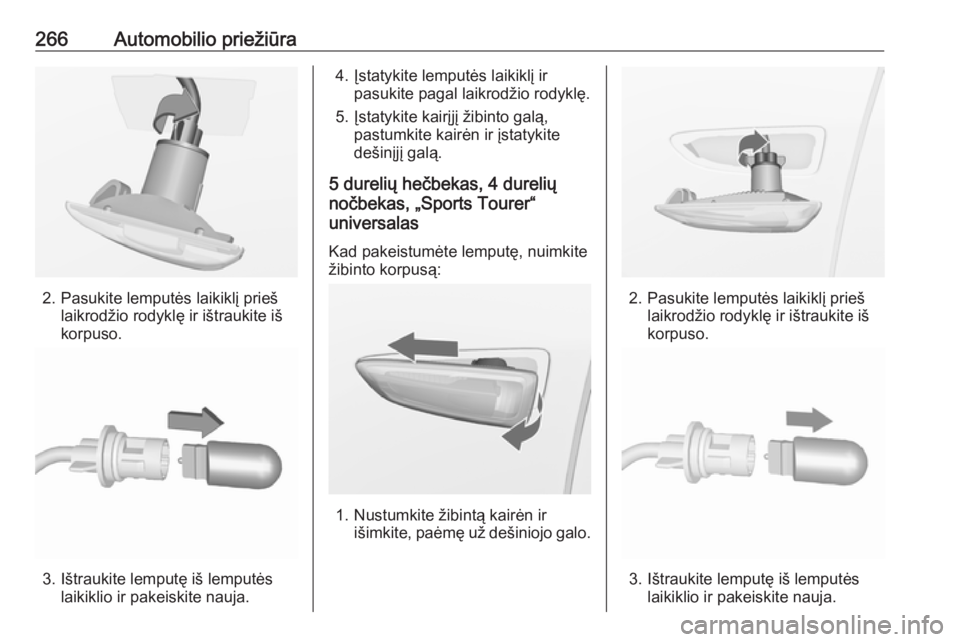

266Automobilio priežiūra
2. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį irpasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
5 durelių hečbekas, 4 durelių
nočbekas, „Sports Tourer“
universalas
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nustumkite žibintą kairėn ir išimkite, paėmę už dešiniojo galo.
2. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.

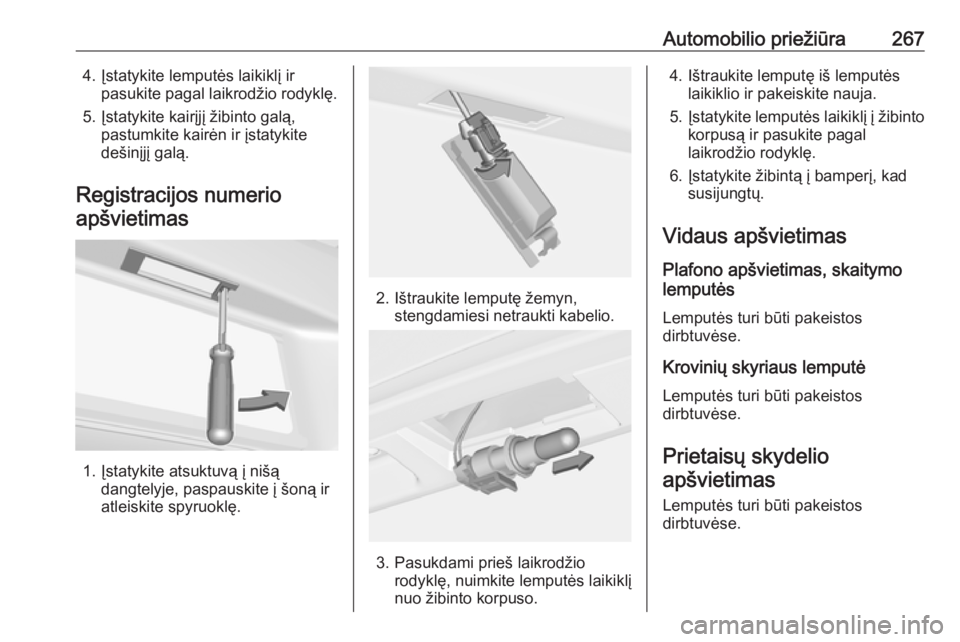

Automobilio priežiūra2674. Įstatykite lemputės laikiklį irpasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio apšvietimas
1. Įstatykite atsuktuvą į nišą dangtelyje, paspauskite į šoną ir
atleiskite spyruoklę.
2. Ištraukite lemputę žemyn, stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžiorodyklę, nuimkite lemputės laikiklį
nuo žibinto korpuso.
4. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį, kad susijungtų.
Vidaus apšvietimas
Plafono apšvietimas, skaitymo
lemputės
Lemputės turi būti pakeistos
dirbtuvėse.
Krovinių skyriaus lemputė
Lemputės turi būti pakeistos
dirbtuvėse.
Prietaisų skydelioapšvietimas
Lemputės turi būti pakeistos dirbtuvėse.

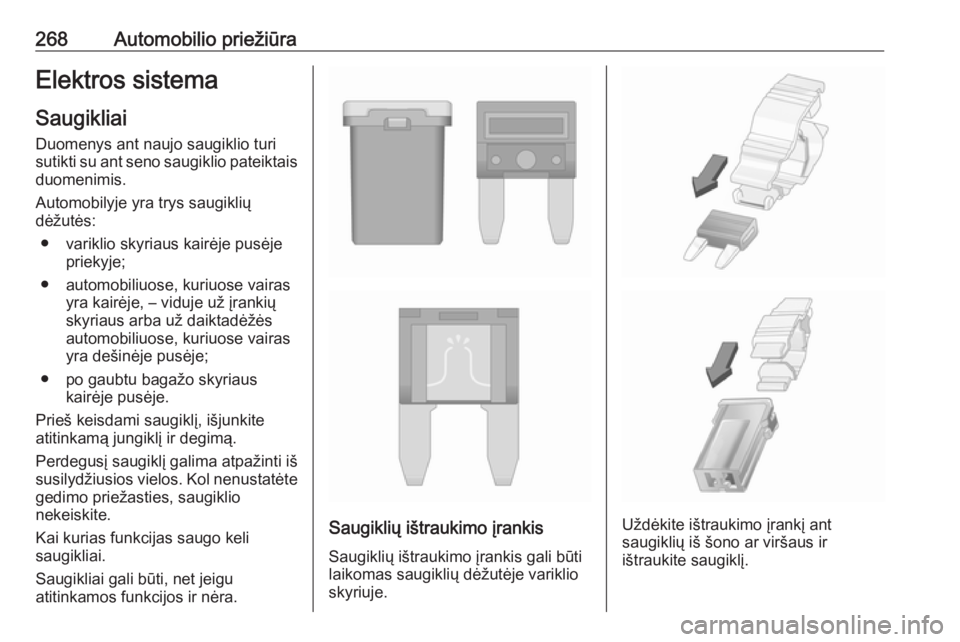

268Automobilio priežiūraElektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
● variklio skyriaus kairėje pusėje priekyje;
● automobiliuose, kuriuose vairas yra kairėje, – viduje už įrankių
skyriaus arba už daiktadėžės
automobiliuose, kuriuose vairas
yra dešinėje pusėje;
● po gaubtu bagažo skyriaus kairėje pusėje.
Prieš keisdami saugiklį, išjunkite atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte
gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
