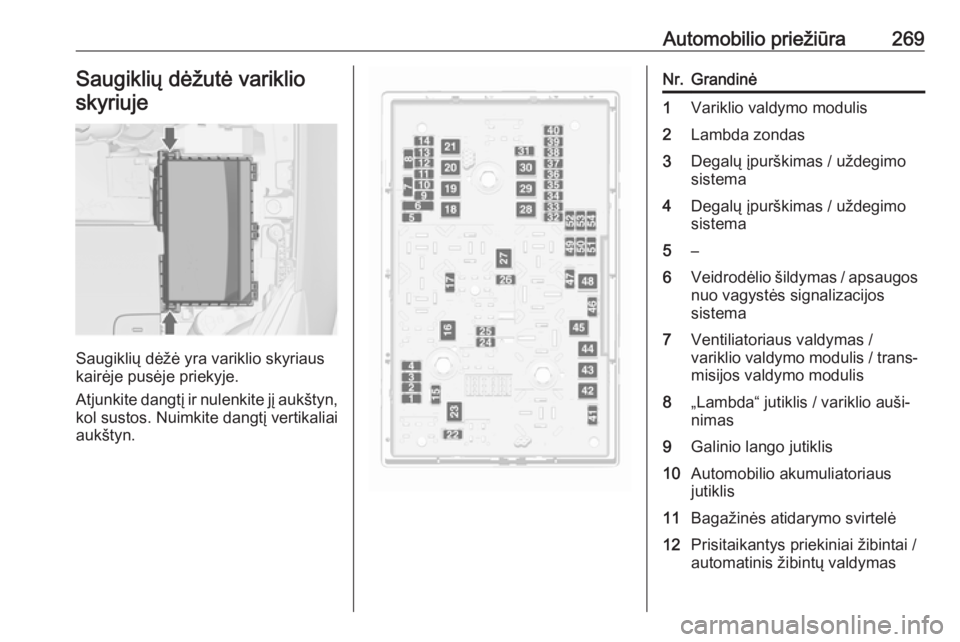

Automobilio priežiūra269Saugiklių dėžutė variklioskyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nulenkite jį aukštyn, kol sustos. Nuimkite dangtį vertikaliai
aukštyn.
Nr.Grandinė1Variklio valdymo modulis2Lambda zondas3Degalų įpurškimas / uždegimo
sistema4Degalų įpurškimas / uždegimo
sistema5–6Veidrodėlio šildymas / apsaugos
nuo vagystės signalizacijos
sistema7Ventiliatoriaus valdymas /
variklio valdymo modulis / trans‐ misijos valdymo modulis8„Lambda“ jutiklis / variklio auši‐
nimas9Galinio lango jutiklis10Automobilio akumuliatoriaus
jutiklis11Bagažinės atidarymo svirtelė12Prisitaikantys priekiniai žibintai /
automatinis žibintų valdymas

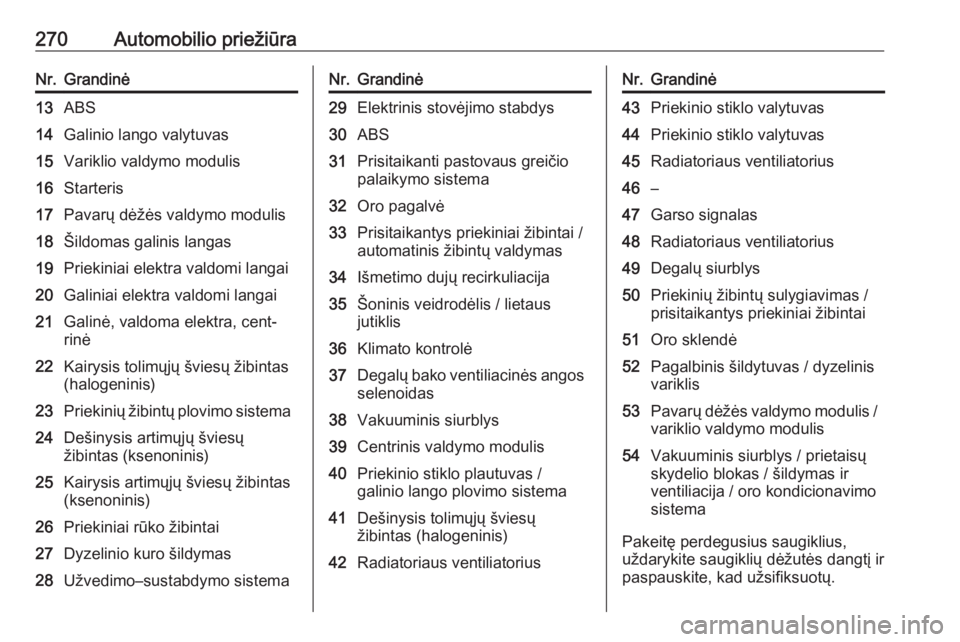

270Automobilio priežiūraNr.Grandinė13ABS14Galinio lango valytuvas15Variklio valdymo modulis16Starteris17Pavarų dėžės valdymo modulis18Šildomas galinis langas19Priekiniai elektra valdomi langai20Galiniai elektra valdomi langai21Galinė, valdoma elektra, cent‐
rinė22Kairysis tolimųjų šviesų žibintas
(halogeninis)23Priekinių žibintų plovimo sistema24Dešinysis artimųjų šviesų
žibintas (ksenoninis)25Kairysis artimųjų šviesų žibintas
(ksenoninis)26Priekiniai rūko žibintai27Dyzelinio kuro šildymas28Užvedimo–sustabdymo sistemaNr.Grandinė29Elektrinis stovėjimo stabdys30ABS31Prisitaikanti pastovaus greičio
palaikymo sistema32Oro pagalvė33Prisitaikantys priekiniai žibintai /
automatinis žibintų valdymas34Išmetimo dujų recirkuliacija35Šoninis veidrodėlis / lietaus
jutiklis36Klimato kontrolė37Degalų bako ventiliacinės angos selenoidas38Vakuuminis siurblys39Centrinis valdymo modulis40Priekinio stiklo plautuvas /
galinio lango plovimo sistema41Dešinysis tolimųjų šviesų
žibintas (halogeninis)42Radiatoriaus ventiliatoriusNr.Grandinė43Priekinio stiklo valytuvas44Priekinio stiklo valytuvas45Radiatoriaus ventiliatorius46–47Garso signalas48Radiatoriaus ventiliatorius49Degalų siurblys50Priekinių žibintų sulygiavimas /
prisitaikantys priekiniai žibintai51Oro sklendė52Pagalbinis šildytuvas / dyzelinis
variklis53Pavarų dėžės valdymo modulis /
variklio valdymo modulis54Vakuuminis siurblys / prietaisų
skydelio blokas / šildymas ir
ventiliacija / oro kondicionavimo
sistema
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.

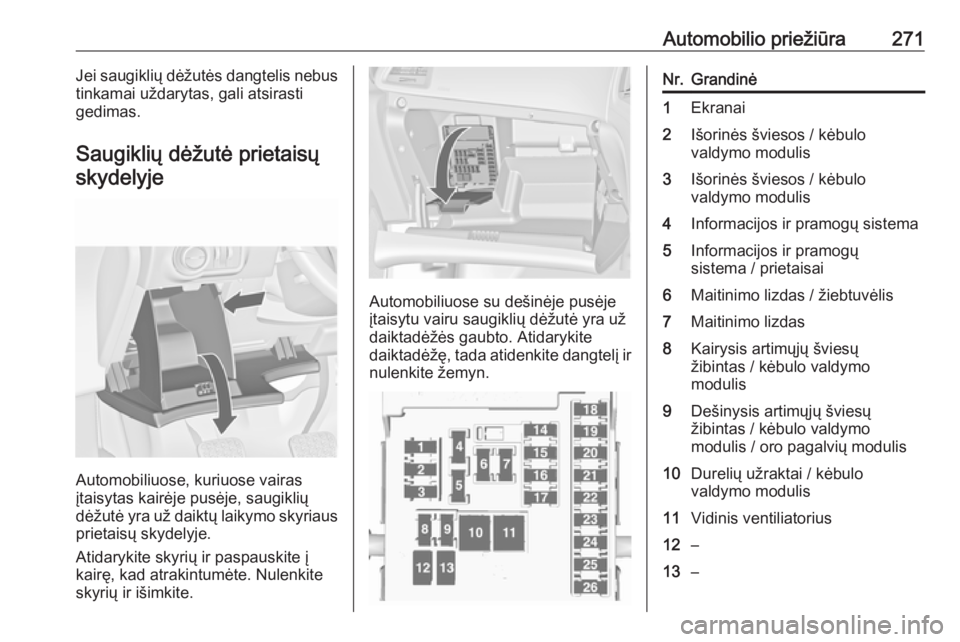

Automobilio priežiūra271Jei saugiklių dėžutės dangtelis nebus
tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų
skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už daiktų laikymo skyriaus prietaisų skydelyje.
Atidarykite skyrių ir paspauskite į
kairę, kad atrakintumėte. Nulenkite
skyrių ir išimkite.
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę, tada atidenkite dangtelį ir
nulenkite žemyn.
Nr.Grandinė1Ekranai2Išorinės šviesos / kėbulo
valdymo modulis3Išorinės šviesos / kėbulo
valdymo modulis4Informacijos ir pramogų sistema5Informacijos ir pramogų
sistema / prietaisai6Maitinimo lizdas / žiebtuvėlis7Maitinimo lizdas8Kairysis artimųjų šviesų
žibintas / kėbulo valdymo
modulis9Dešinysis artimųjų šviesų
žibintas / kėbulo valdymo
modulis / oro pagalvių modulis10Durelių užraktai / kėbulo
valdymo modulis11Vidinis ventiliatorius12–13–

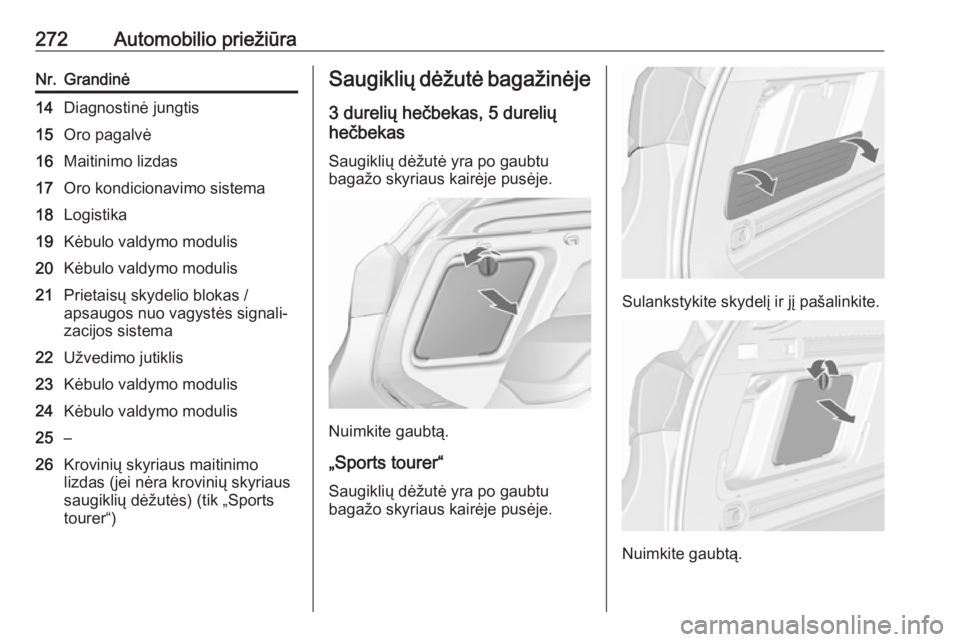

272Automobilio priežiūraNr.Grandinė14Diagnostinė jungtis15Oro pagalvė16Maitinimo lizdas17Oro kondicionavimo sistema18Logistika19Kėbulo valdymo modulis20Kėbulo valdymo modulis21Prietaisų skydelio blokas /
apsaugos nuo vagystės signali‐
zacijos sistema22Užvedimo jutiklis23Kėbulo valdymo modulis24Kėbulo valdymo modulis25–26Krovinių skyriaus maitinimo
lizdas (jei nėra krovinių skyriaus
saugiklių dėžutės) (tik „Sports
tourer“)Saugiklių dėžutė bagažinėje
3 durelių hečbekas, 5 durelių
hečbekas
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.
Nuimkite gaubtą.
„Sports tourer“ Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.
Sulankstykite skydelį ir jį pašalinkite.
Nuimkite gaubtą.

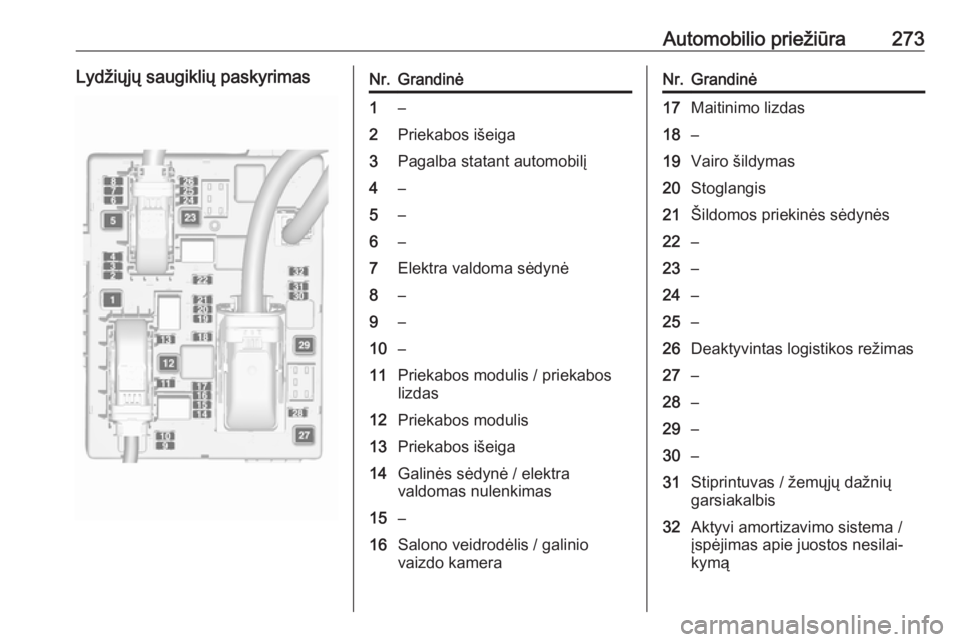

Automobilio priežiūra273Lydžiųjų saugiklių paskyrimasNr.Grandinė1–2Priekabos išeiga3Pagalba statant automobilį4–5–6–7Elektra valdoma sėdynė8–9–10–11Priekabos modulis / priekabos
lizdas12Priekabos modulis13Priekabos išeiga14Galinės sėdynė / elektra
valdomas nulenkimas15–16Salono veidrodėlis / galinio
vaizdo kameraNr.Grandinė17Maitinimo lizdas18–19Vairo šildymas20Stoglangis21Šildomos priekinės sėdynės22–23–24–25–26Deaktyvintas logistikos režimas27–28–29–30–31Stiprintuvas / žemųjų dažnių
garsiakalbis32Aktyvi amortizavimo sistema /
įspėjimas apie juostos nesilai‐
kymą

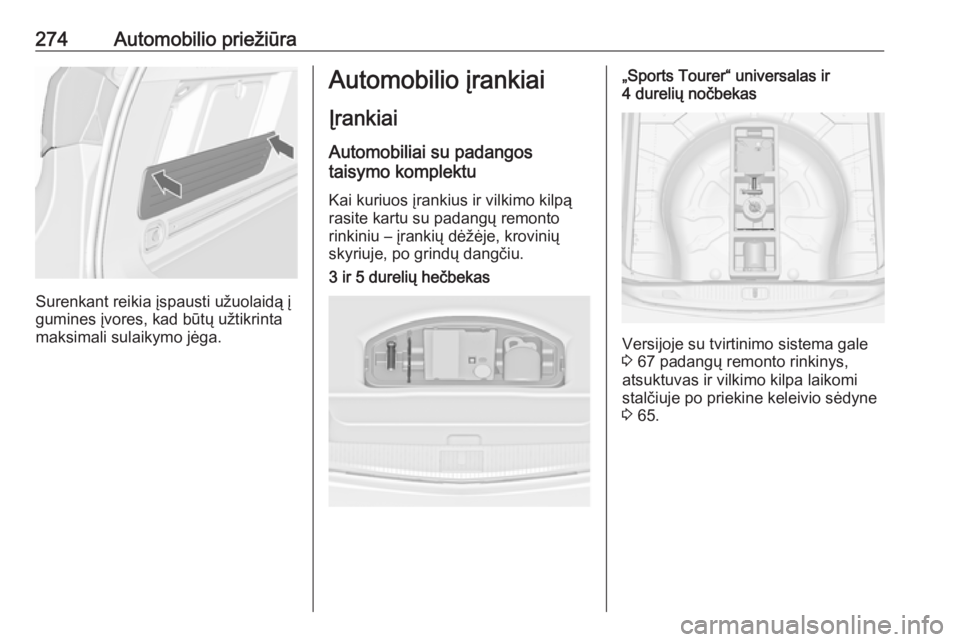

274Automobilio priežiūra
Surenkant reikia įspausti užuolaidą į
gumines įvores, kad būtų užtikrinta
maksimali sulaikymo jėga.
Automobilio įrankiai
Įrankiai
Automobiliai su padangos
taisymo komplektu
Kai kuriuos įrankius ir vilkimo kilpą
rasite kartu su padangų remonto
rinkiniu – įrankių dėžėje, krovinių
skyriuje, po grindų dangčiu.3 ir 5 durelių hečbekas„Sports Tourer“ universalas ir
4 durelių nočbekas
Versijoje su tvirtinimo sistema gale
3 67 padangų remonto rinkinys,
atsuktuvas ir vilkimo kilpa laikomi
stalčiuje po priekine keleivio sėdyne
3 65.

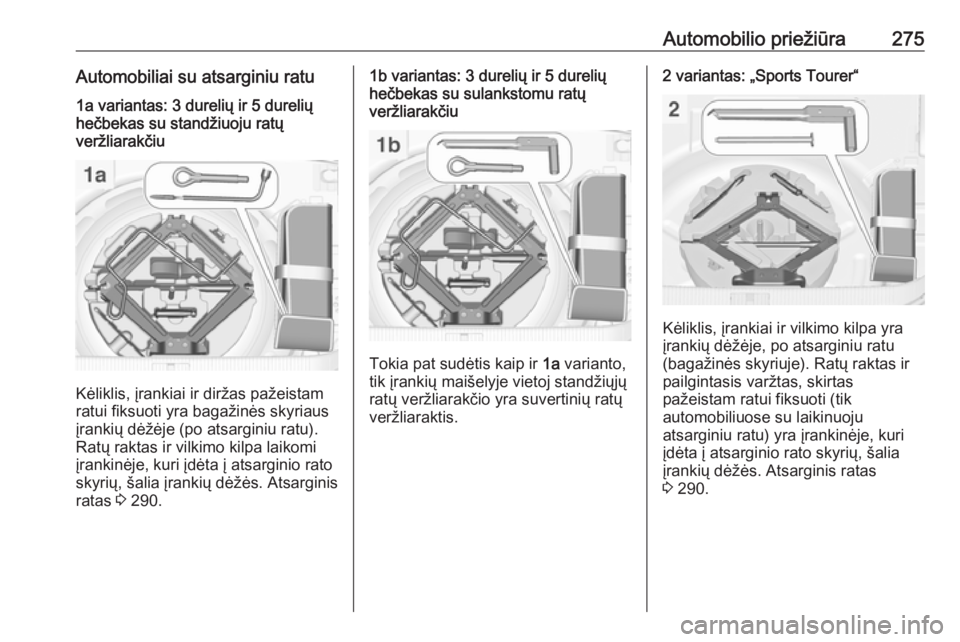

Automobilio priežiūra275Automobiliai su atsarginiu ratu1a variantas: 3 durelių ir 5 durelių
hečbekas su standžiuoju ratų
veržliarakčiu
Kėliklis, įrankiai ir diržas pažeistam
ratui fiksuoti yra bagažinės skyriaus
įrankių dėžėje (po atsarginiu ratu).
Ratų raktas ir vilkimo kilpa laikomi
įrankinėje, kuri įdėta į atsarginio rato
skyrių, šalia įrankių dėžės. Atsarginis
ratas 3 290.
1b variantas: 3 durelių ir 5 durelių
hečbekas su sulankstomu ratų
veržliarakčiu
Tokia pat sudėtis kaip ir 1a varianto,
tik įrankių maišelyje vietoj standžiųjų
ratų veržliarakčio yra suvertinių ratų
veržliaraktis.
2 variantas: „Sports Tourer“
Kėliklis, įrankiai ir vilkimo kilpa yra
įrankių dėžėje, po atsarginiu ratu (bagažinės skyriuje). Ratų raktas ir
pailgintasis varžtas, skirtas
pažeistam ratui fiksuoti (tik
automobiliuose su laikinuoju
atsarginiu ratu) yra įrankinėje, kuri
įdėta į atsarginio rato skyrių, šalia
įrankių dėžės. Atsarginis ratas
3 290.

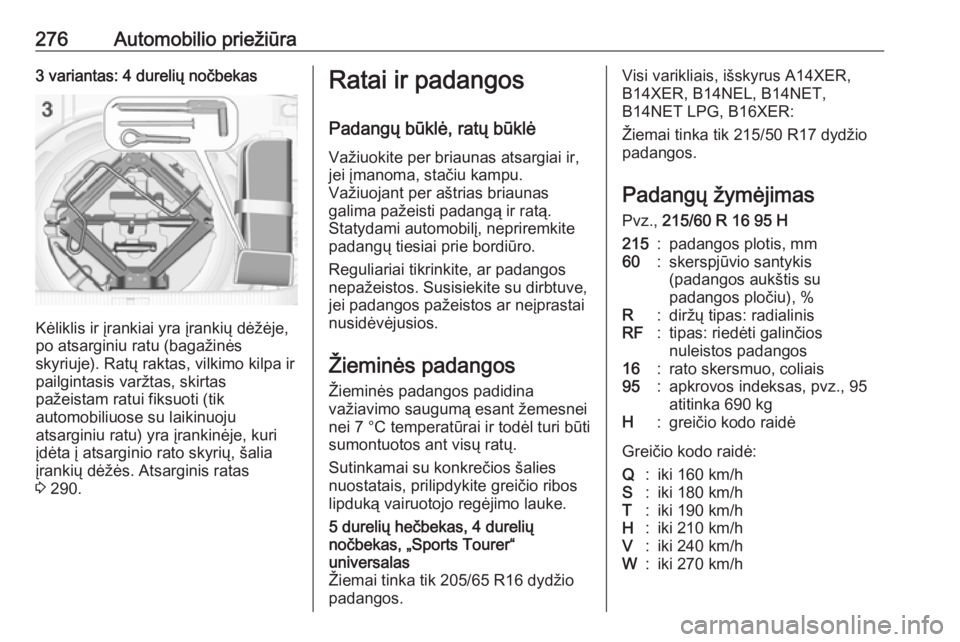

276Automobilio priežiūra3 variantas: 4 durelių nočbekas
Kėliklis ir įrankiai yra įrankių dėžėje,
po atsarginiu ratu (bagažinės
skyriuje). Ratų raktas, vilkimo kilpa ir
pailgintasis varžtas, skirtas
pažeistam ratui fiksuoti (tik
automobiliuose su laikinuoju
atsarginiu ratu) yra įrankinėje, kuri
įdėta į atsarginio rato skyrių, šalia
įrankių dėžės. Atsarginis ratas
3 290.
Ratai ir padangos
Padangų būklė, ratų būklė Važiuokite per briaunas atsargiai ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas
galima pažeisti padangą ir ratą.
Statydami automobilį, nepriremkite padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Žieminės padangos
Žieminės padangos padidina
važiavimo saugumą esant žemesnei
nei 7 °C temperatūrai ir todėl turi būti
sumontuotos ant visų ratų.
Sutinkamai su konkrečios šalies
nuostatais, prilipdykite greičio ribos
lipduką vairuotojo regėjimo lauke.5 durelių hečbekas, 4 durelių
nočbekas, „Sports Tourer“
universalas
Žiemai tinka tik 205/65 R16 dydžio
padangos.Visi varikliais, išskyrus A14XER,
B14XER, B14NEL, B14NET,
B14NET LPG, B16XER:
Žiemai tinka tik 215/50 R17 dydžio
padangos.
Padangų žymėjimas Pvz., 215/60 R 16 95 H215:padangos plotis, mm60:skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R:diržų tipas: radialinisRF:tipas: riedėti galinčios
nuleistos padangos16:rato skersmuo, coliais95:apkrovos indeksas, pvz., 95
atitinka 690 kgH:greičio kodo raidė
Greičio kodo raidė:
Q:iki 160 km/hS:iki 180 km/hT:iki 190 km/hH:iki 210 km/hV:iki 240 km/hW:iki 270 km/h

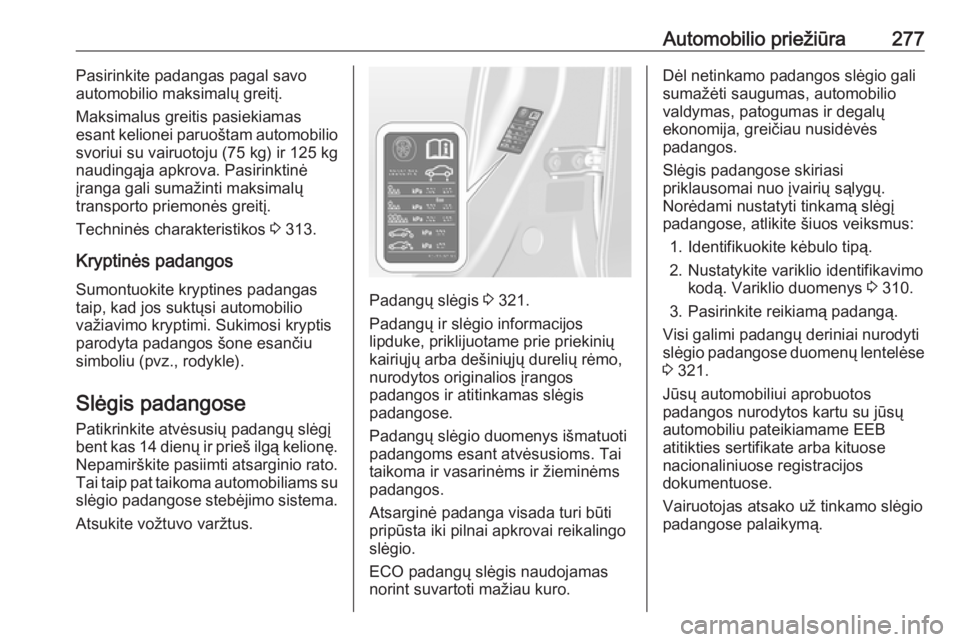

Automobilio priežiūra277Pasirinkite padangas pagal savo
automobilio maksimalų greitį.
Maksimalus greitis pasiekiamas
esant kelionei paruoštam automobilio
svoriui su vairuotoju (75 kg) ir 125 kg
naudingąja apkrova. Pasirinktinė įranga gali sumažinti maksimalų
transporto priemonės greitį.
Techninės charakteristikos 3 313.
Kryptinės padangos
Sumontuokite kryptines padangas
taip, kad jos suktųsi automobilio
važiavimo kryptimi. Sukimosi kryptis parodyta padangos šone esančiu
simboliu (pvz., rodykle).
Slėgis padangose
Patikrinkite atvėsusių padangų slėgį
bent kas 14 dienų ir prieš ilgą kelionę. Nepamirškite pasiimti atsarginio rato.
Tai taip pat taikoma automobiliams su slėgio padangose stebėjimo sistema.
Atsukite vožtuvo varžtus.
Padangų slėgis 3 321.
Padangų ir slėgio informacijos
lipduke, priklijuotame prie priekinių
kairiųjų arba dešiniųjų durelių rėmo,
nurodytos originalios įrangos
padangos ir atitinkamas slėgis
padangose.
Padangų slėgio duomenys išmatuoti
padangoms esant atvėsusioms. Tai taikoma ir vasarinėms ir žieminėms
padangos.
Atsarginė padanga visada turi būti
pripūsta iki pilnai apkrovai reikalingo
slėgio.
ECO padangų slėgis naudojamas
norint suvartoti mažiau kuro.
Dėl netinkamo padangos slėgio gali
sumažėti saugumas, automobilio
valdymas, patogumas ir degalų
ekonomija, greičiau nusidėvės
padangos.
Slėgis padangose skiriasi
priklausomai nuo įvairių sąlygų.
Norėdami nustatyti tinkamą slėgį
padangose, atlikite šiuos veiksmus:
1. Identifikuokite kėbulo tipą.
2. Nustatykite variklio identifikavimo kodą. Variklio duomenys 3 310.
3. Pasirinkite reikiamą padangą.
Visi galimi padangų deriniai nurodyti
slėgio padangose duomenų lentelėse 3 321.
Jūsų automobiliui aprobuotos
padangos nurodytos kartu su jūsų
automobiliu pateikiamame EEB
atitikties sertifikate arba kituose
nacionaliniuose registracijos
dokumentuose.
Vairuotojas atsako už tinkamo slėgio padangose palaikymą.

278Automobilio priežiūra9Perspėjimas
Dėl per žemo slėgio gali sutrikti
padangų apšilimas ir atsirasti
vidinių pažeidimų, todėl gali
atsiskirti protektorius, o greitai
važiuojant netgi sprogti padanga.
9 Perspėjimas
Konkrečiose padangose
rekomenduojamas slėgis
padangose, nurodytas slėgio
padangose lentelėje, gali viršyti
ant padangų nurodytą maksimalų
slėgį padangose. Niekada
neviršykite ant padangos nurodyto maksimalaus slėgio padangoje.
Jei reikia sumažinti arba padidinti
padangos slėgį automobiliuose su
slėgio padangose sekimo sistema,
išjunkite degimą.
Priklausomybė nuo temperatūros
Slėgis padangose priklauso nuo
padangos temperatūros. Važiuojant padangos temperatūra ir slėgis
didėja. Slėgio padangose vertės,
pateiktos padangų informacijos
lipduke ir slėgio padangose lentelėje, galioja šaltoms padangoms, t. y.
20 °C temperatūros.
Slėgis didėja po maždaug 10 kPa kas
10 °C temperatūros prieaugio. Į tai
reikia atsižvelgti tikrinant šiltas
padangas.
Vairuotojo informacijos centre
rodoma padangų slėgio vertė reiškia
faktinį slėgį padangose. Kai padanga
šaltesnė, slėgis joje būna žemesnis, tačiau tai nereiškia, kad ji leidžia orą.
Slėgio padangose
stebėjimo sistema
Slėgio padangose stebėjimo sistema(TPMS) tikrina visų keturių padangųslėgį kartą per minutę, kai automobilio
greitis viršija tam tikrą ribą.Įspėjimas
Slėgio padangose stebėjimo
sistema tik įspėja apie žemą slėgį padangose ir nepakeičia
reguliarios padangų techninės
priežiūros, kuria turi pasirūpinti
vairuotojas.
Visuose ratuose turi būti įmontuoti
slėgio jutikliai, o padangose turi būti
nurodytas slėgis.
Pastaba
Tose valstybėse, kuriose teisiškai privaloma įrengti slėgio padangose
stebėjimo sistemą, naudojant ratus
be slėgio jutiklių, nebegalios
automobilio tipo patvirtinimas.
Esamas padangų slėgis gali būti
rodomas vairuotojo informacijos
centro Vehicle Information Menu
(Transporto priemonės informacijos
meniu) .
Meniu gali būti pasirenkamas
mygtukais, esančiais ant posūkio
signalo svirties.
