Уход за автомобилем289Задние фонари в двери багажногоотделения

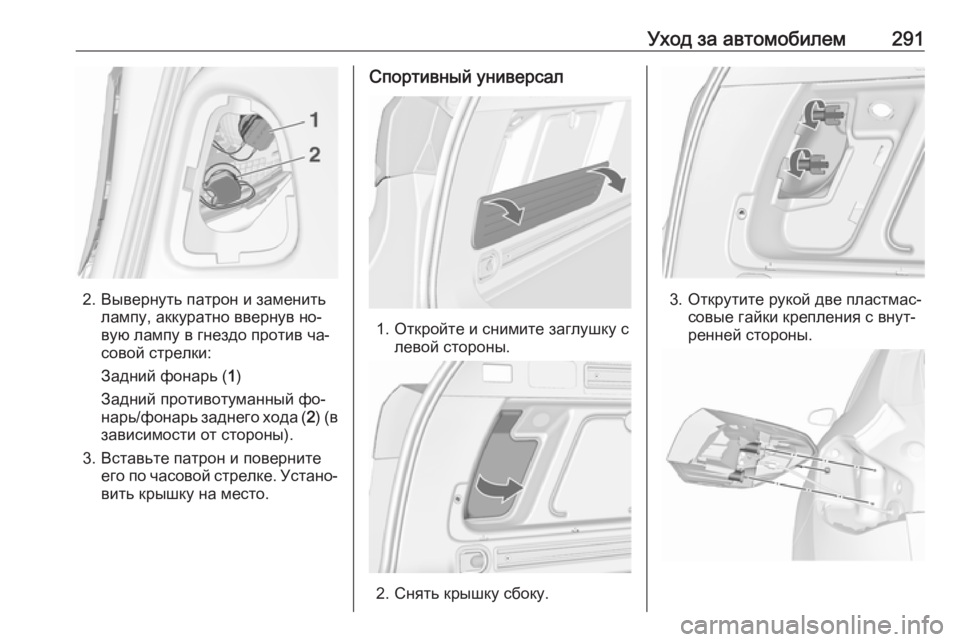

1. Открыв заднюю откидную
дверь, снять сбоку крышку и обе
заглушки.
2. Отвернуть и снять три винта.
3. Снять фонарь в сборе. Прове‐ рить, что кабелепровод ос‐
тается в требуемом положении.
4. Нажав на стопорный выступ, вынуть патрон лампы из фо‐
наря в сборе.
5. Снять и заменить лампу, акку‐ ратно ввернув новую лампу в
гнездо против часовой стрелки:
Задний фонарь ( 1)
Задний противотуманный фо‐
нарь/фонарь заднего хода ( 2) (в
зависимости от стороны).
6. Вставить патрон лампы в зад‐ ний фонарь в сборе. Установив
фонарь в сборе на заднюю от‐
кидную дверь, затянуть винты
изнутри. Установите все
крышки.
4-дверный нотчбэк
1. Снять крышку сбоку.

290Уход за автомобилем

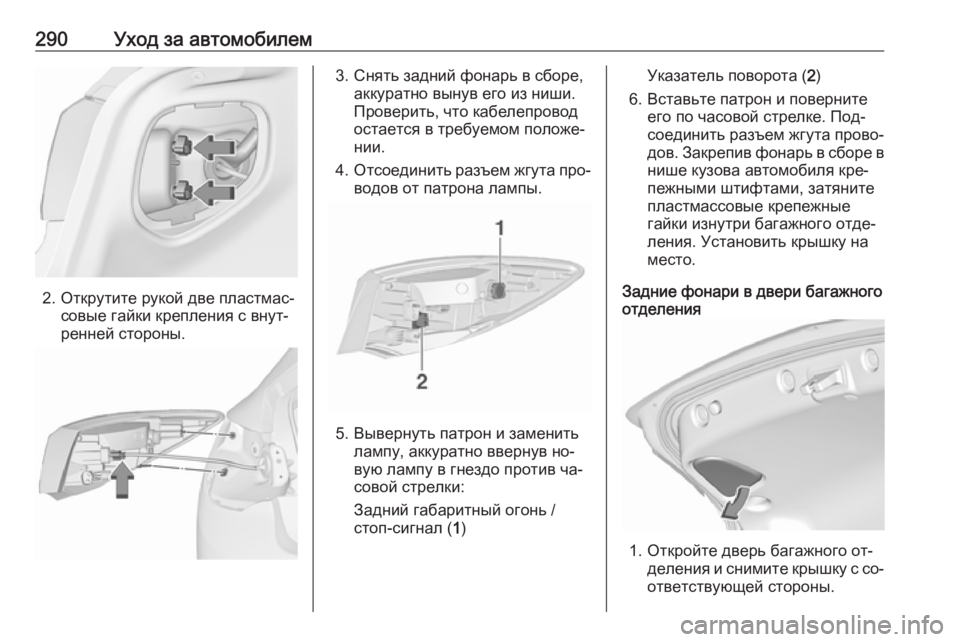

2. Открутите рукой две пластмас‐совые гайки крепления с внут‐
ренней стороны.
3. Снять задний фонарь в сборе, аккуратно вынув его из ниши.
Проверить, что кабелепровод
остается в требуемом положе‐
нии.
4. Отсоединить разъем жгута про‐
водов от патрона лампы.
5. Вывернуть патрон и заменить лампу, аккуратно ввернув но‐
вую лампу в гнездо против ча‐
совой стрелки:
Задний габаритный огонь /
стоп-сигнал ( 1)
Указатель поворота ( 2)
6. Вставьте патрон и поверните его по часовой стрелке. Под‐соединить разъем жгута прово‐
дов. Закрепив фонарь в сборе в нише кузова автомобиля кре‐
пежными штифтами, затяните
пластмассовые крепежные
гайки изнутри багажного отде‐
ления. Установить крышку на
место.
Задние фонари в двери багажного отделения
1. Откройте дверь багажного от‐
деления и снимите крышку с со‐
ответствующей стороны.

Уход за автомобилем291
2. Вывернуть патрон и заменитьлампу, аккуратно ввернув но‐
вую лампу в гнездо против ча‐
совой стрелки:
Задний фонарь ( 1)
Задний противотуманный фо‐
нарь/фонарь заднего хода ( 2) (в
зависимости от стороны).
3. Вставьте патрон и поверните его по часовой стрелке. Устано‐
вить крышку на место.
Спортивный универсал
1. Откройте и снимите заглушку с левой стороны.
2. Снять крышку сбоку.
3. Открутите рукой две пластмас‐совые гайки крепления с внут‐
ренней стороны.

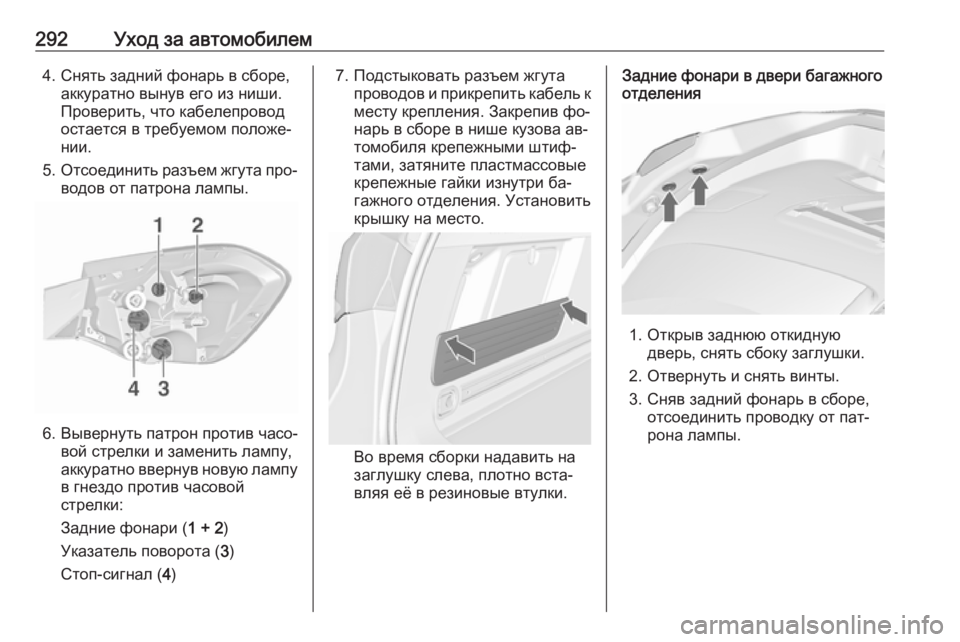

292Уход за автомобилем4. Снять задний фонарь в сборе,аккуратно вынув его из ниши.
Проверить, что кабелепровод
остается в требуемом положе‐
нии.
5. Отсоединить разъем жгута про‐
водов от патрона лампы.
6. Вывернуть патрон против часо‐ вой стрелки и заменить лампу,
аккуратно ввернув новую лампу в гнездо против часовой
стрелки:
Задние фонари ( 1 + 2)
Указатель поворота ( 3)
Стоп-сигнал ( 4)
7. Подстыковать разъем жгута
проводов и прикрепить кабель к
месту крепления. Закрепив фо‐
нарь в сборе в нише кузова ав‐
томобиля крепежными штиф‐
тами, затяните пластмассовые
крепежные гайки изнутри ба‐
гажного отделения. Установить
крышку на место.
Во время сборки надавить на
заглушку слева, плотно вста‐
вляя её в резиновые втулки.
Задние фонари в двери багажного
отделения
1. Открыв заднюю откидную
дверь, снять сбоку заглушки.
2. Отвернуть и снять винты.
3. Сняв задний фонарь в сборе, отсоединить проводку от пат‐
рона лампы.

Уход за автомобилем293

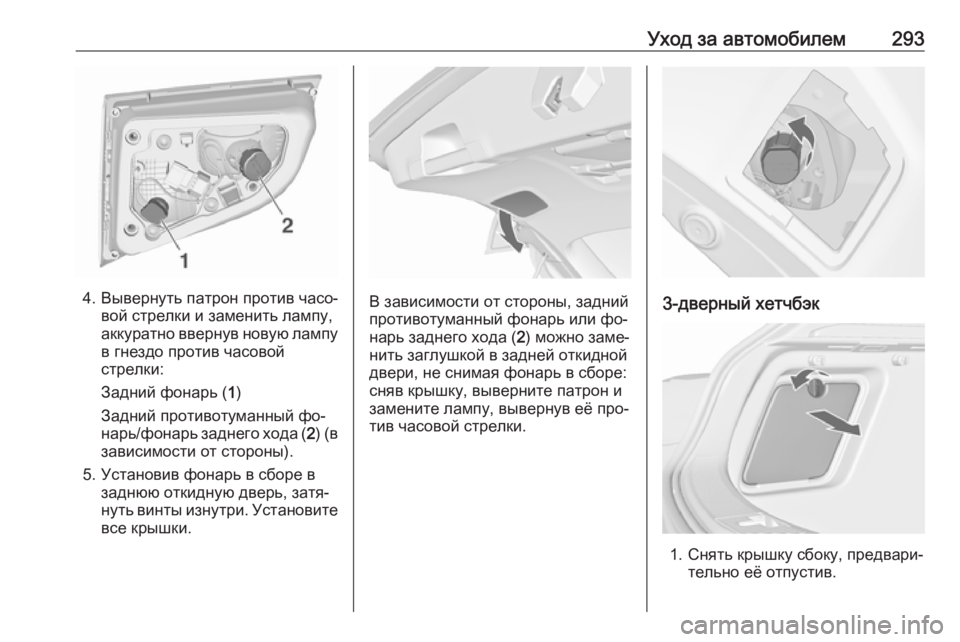

4. Вывернуть патрон против часо‐вой стрелки и заменить лампу,
аккуратно ввернув новую лампу в гнездо против часовой
стрелки:
Задний фонарь ( 1)
Задний противотуманный фо‐
нарь/фонарь заднего хода ( 2) (в
зависимости от стороны).
5. Установив фонарь в сборе в заднюю откидную дверь, затя‐нуть винты изнутри. Установите
все крышки.В зависимости от стороны, задний
противотуманный фонарь или фо‐
нарь заднего хода ( 2) можно заме‐
нить заглушкой в задней откидной двери, не снимая фонарь в сборе:
сняв крышку, выверните патрон и
замените лампу, вывернув её про‐
тив часовой стрелки.3-дверный хетчбэк

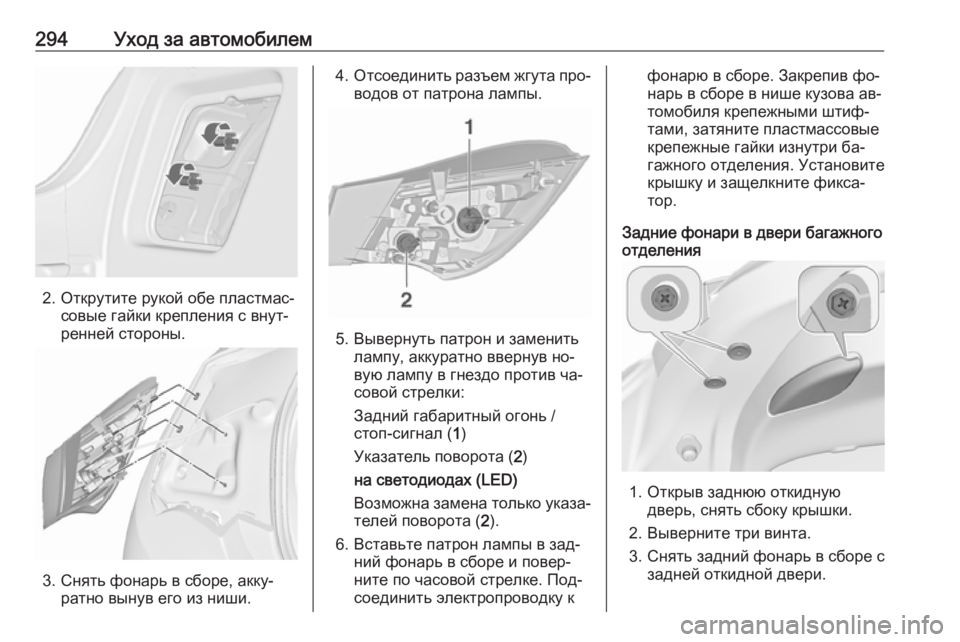

1. Снять крышку сбоку, предвари‐ тельно её отпустив.

294Уход за автомобилем
2. Открутите рукой обе пластмас‐совые гайки крепления с внут‐
ренней стороны.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
4.Отсоединить разъем жгута про‐
водов от патрона лампы.
5. Вывернуть патрон и заменить лампу, аккуратно ввернув но‐
вую лампу в гнездо против ча‐
совой стрелки:
Задний габаритный огонь /
стоп-сигнал ( 1)
Указатель поворота ( 2)
на светодиодах (LED)
Возможна замена только указа‐
телей поворота ( 2).
6. Вставьте патрон лампы в зад‐ ний фонарь в сборе и повер‐
ните по часовой стрелке. Под‐
соединить электропроводку к
фонарю в сборе. Закрепив фо‐
нарь в сборе в нише кузова ав‐
томобиля крепежными штиф‐
тами, затяните пластмассовые
крепежные гайки изнутри ба‐
гажного отделения. Установите
крышку и защелкните фикса‐
тор.
Задние фонари в двери багажного отделения
1. Открыв заднюю откидную
дверь, снять сбоку крышки.
2. Выверните три винта.
3. Снять задний фонарь в сборе с задней откидной двери.

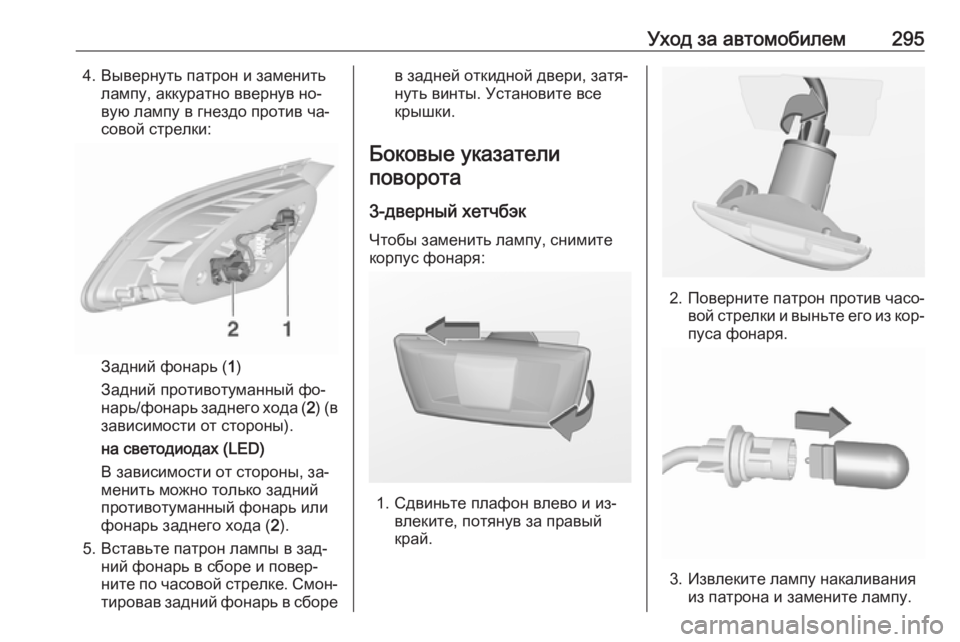

Уход за автомобилем2954. Вывернуть патрон и заменитьлампу, аккуратно ввернув но‐
вую лампу в гнездо против ча‐
совой стрелки:
Задний фонарь ( 1)
Задний противотуманный фо‐
нарь/фонарь заднего хода ( 2) (в
зависимости от стороны).
на светодиодах (LED)
В зависимости от стороны, за‐
менить можно только задний
противотуманный фонарь или
фонарь заднего хода ( 2).
5. Вставьте патрон лампы в зад‐ ний фонарь в сборе и повер‐
ните по часовой стрелке. Смон‐
тировав задний фонарь в сборе
в задней откидной двери, затя‐
нуть винты. Установите все
крышки.
Боковые указатели поворота
3-дверный хетчбэк Чтобы заменить лампу, снимите
корпус фонаря:

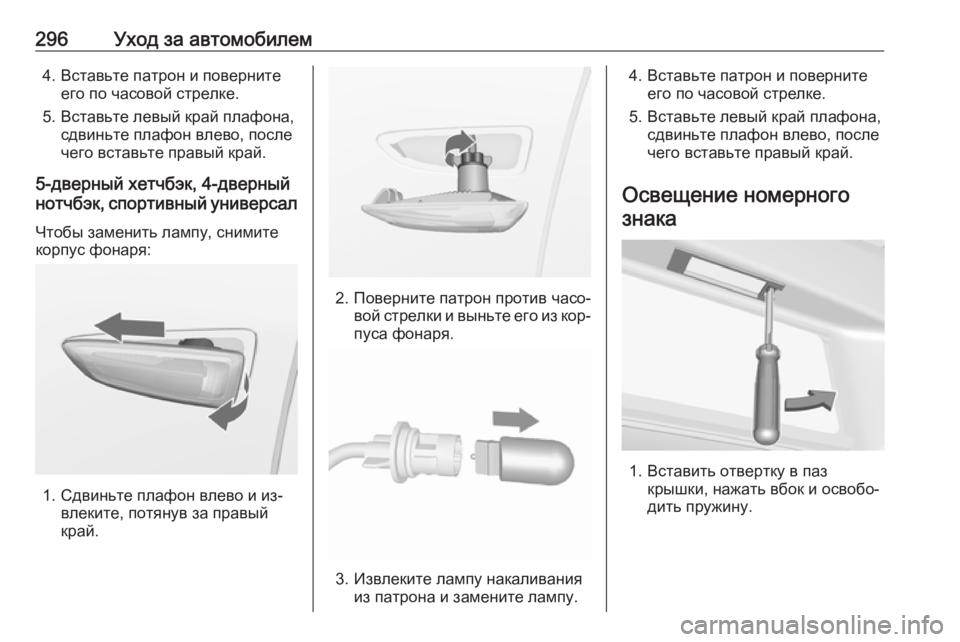

1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из кор‐
пуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.

296Уход за автомобилем4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
5-дверный хетчбэк, 4-дверный нотчбэк, спортивный универсал
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из кор‐
пуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.

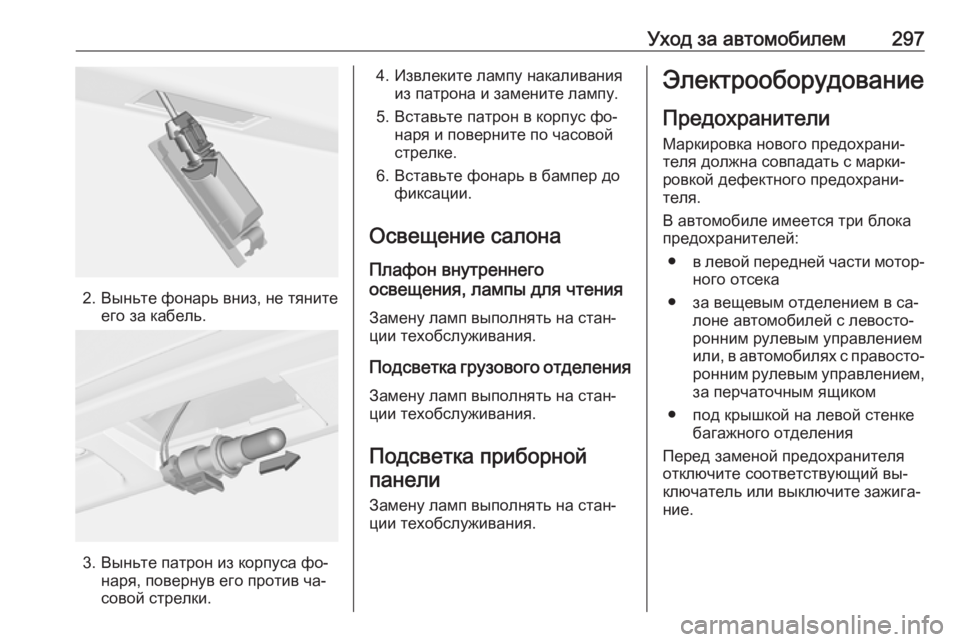

Уход за автомобилем297
2. Выньте фонарь вниз, не тянитеего за кабель.
3. Выньте патрон из корпуса фо‐наря, повернув его против ча‐
совой стрелки.
4. Извлеките лампу накаливания из патрона и замените лампу.
5. Вставьте патрон в корпус фо‐ наря и поверните по часовойстрелке.
6. Вставьте фонарь в бампер до фиксации.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборнойпанели
Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в левой передней части мотор‐
ного отсека
● за вещевым отделением в са‐ лоне автомобилей с левосто‐ронним рулевым управлением
или, в автомобилях с правосто‐ ронним рулевым управлением,
за перчаточным ящиком
● под крышкой на левой стенке багажного отделения
Перед заменой предохранителя
отключите соответствующий вы‐ ключатель или выключите зажига‐
ние.

298Уход за автомобилемДефектный предохранитель можно
определить по сгоревшей плавкой
нити. Замену предохранителя про‐
изводить только после устранения
причины его выхода из строя.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие кон‐
кретного назначения.

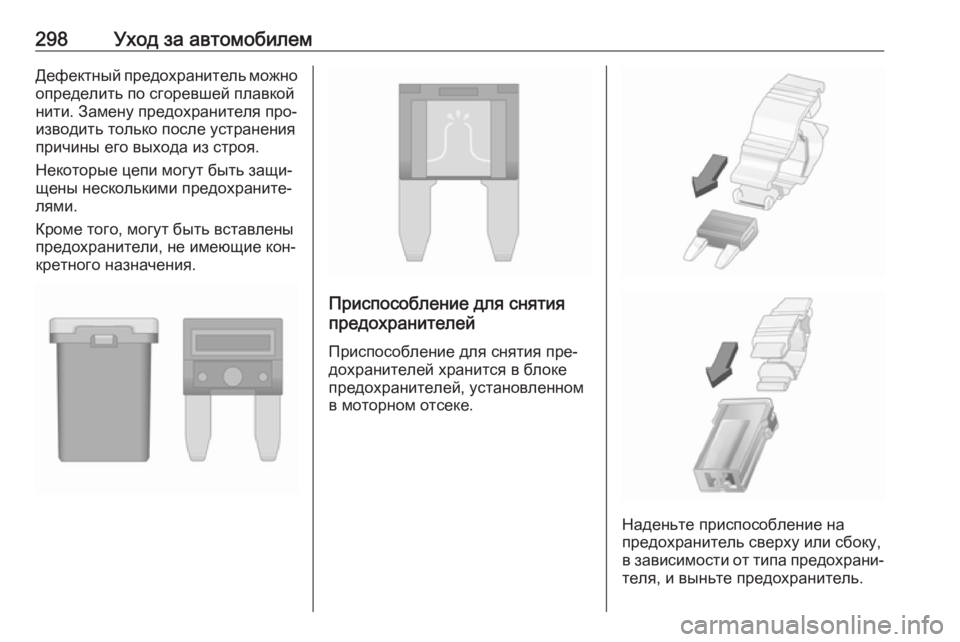

Приспособление для снятия
предохранителей
Приспособление для снятия пре‐
дохранителей хранится в блоке
предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
