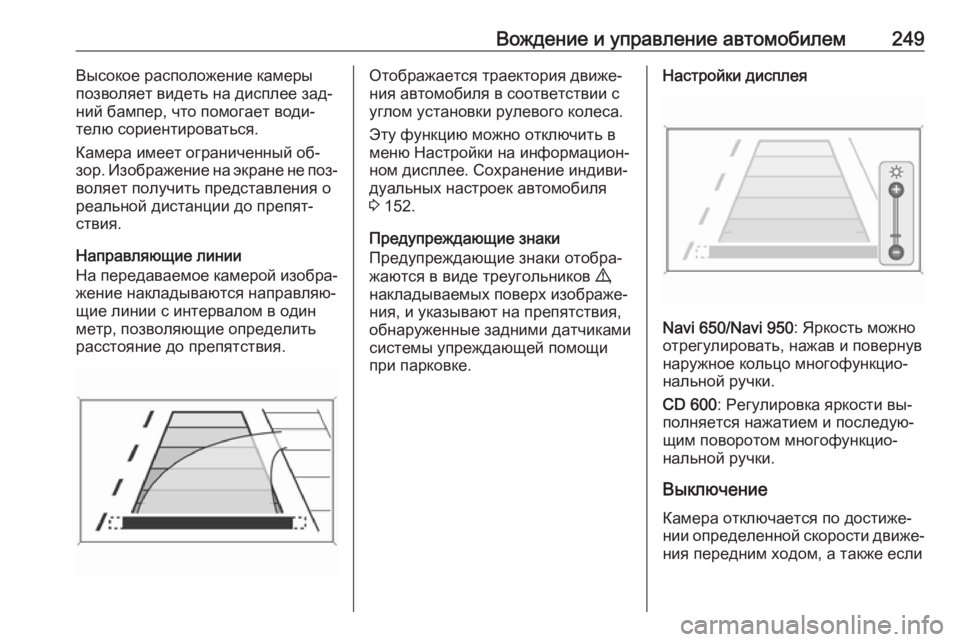

Вождение и управление автомобилем249Высокое расположение камеры
позволяет видеть на дисплее зад‐ ний бампер, что помогает води‐
телю сориентироваться.
Камера имеет ограниченный об‐
зор. Изображение на экране не поз‐
воляет получить представления о
реальной дистанции до препят‐
ствия.
Направляющие линии
На передаваемое камерой изобра‐
жение накладываются направляю‐
щие линии с интервалом в один
метр, позволяющие определить
расстояние до препятствия.Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.
Эту функцию можно отключить в
меню Настройки на информацион‐
ном дисплее. Сохранение индиви‐
дуальных настроек автомобиля 3 152.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.Настройки дисплея
Navi 650/Navi 950 : Яркость можно
отрегулировать, нажав и повернув наружное кольцо многофункцио‐
нальной ручки.
CD 600 : Регулировка яркости вы‐
полняется нажатием и последую‐
щим поворотом многофункцио‐
нальной ручки.
Выключение
Камера отключается по достиже‐
нии определенной скорости движе‐ ния передним ходом, а также если

250Вождение и управление автомобилемпередача заднего хода не исполь‐зуется в течение примерно десяти
секунд.
Активацию и отключение камеры
заднего вида можно настроить в
меню Настройки информацион‐
ного дисплея. Сохранение индиви‐
дуальных настроек 3 152.
Неисправности Сообщения о неисправностях вы‐
водятся в верхней строке инфор‐
мационного дисплея вместе со зна‐
ком 9.
Камера заднего вида не может
функционировать должным об‐
разом в следующих условиях:
● Территория вокруг автомобиля
плохо освещена.
● В объектив камеры постоянно попадает солнечный свет или
свет фар другого автомобиля.
● Объектив камеры обледенел, забился снегом или грязью.
Очистите объектив, промойте
его водой и вытрите мягкой тканью.● Задняя откидная дверь за‐ крыта не полностью.
● Задняя часть автомобиля была повреждена в результатеДТП.
● Наблюдаются резкие пере‐ пады температуры.
Помощник по дорожным знакам
Порядок работы
Система обнаружения дорожных
знаков предназначена для обнару‐
жения определенных дорожных
знаков при помощи камеры, распо‐ ложенной в передней части авто‐
мобиля, и отображения информа‐
ции о них на информационном центре водителя.
Система позволяет обнаруживать
следующие дорожные знаки:
Ограничительные и запрещающие
знаки ● ограничение скорости
● обгон запрещен
● окончание действия ограниче‐ ний скорости
● окончание действия запрета на обгон

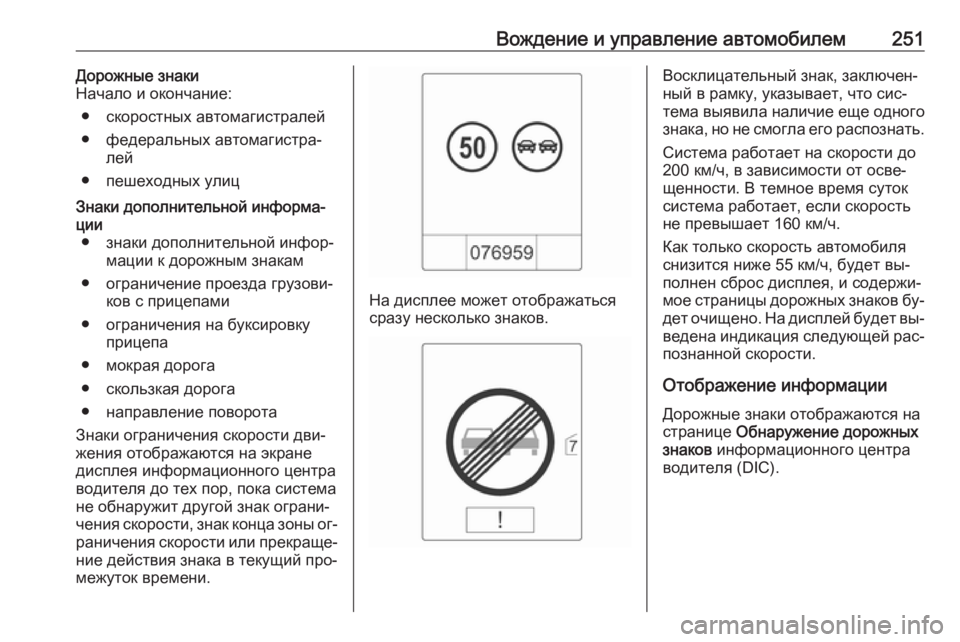

Вождение и управление автомобилем251Дорожные знаки
Начало и окончание:
● скоростных автомагистралей
● федеральных автомагистра‐ лей
● пешеходных улицЗнаки дополнительной информа‐
ции ● знаки дополнительной инфор‐ мации к дорожным знакам
● ограничение проезда грузови‐ ков с прицепами
● ограничения на буксировку прицепа
● мокрая дорога
● скользкая дорога
● направление поворота
Знаки ограничения скорости дви‐
жения отображаются на экране
дисплея информационного центра
водителя до тех пор, пока система
не обнаружит другой знак ограни‐
чения скорости, знак конца зоны ог‐
раничения скорости или прекраще‐ ние действия знака в текущий про‐
межуток времени.
На дисплее может отображаться
сразу несколько знаков.
Восклицательный знак, заключен‐
ный в рамку, указывает, что сис‐
тема выявила наличие еще одного знака, но не смогла его распознать.
Система работает на скорости до
200 км/ч, в зависимости от осве‐
щенности. В темное время суток
система работает, если скорость
не превышает 160 км/ч.
Как только скорость автомобиля
снизится ниже 55 км/ч, будет вы‐
полнен сброс дисплея, и содержи‐
мое страницы дорожных знаков бу‐ дет очищено. На дисплей будет вы‐
ведена индикация следующей рас‐ познанной скорости.
Отображение информации Дорожные знаки отображаются на
странице Обнаружение дорожных
знаков информационного центра
водителя (DIC).

252Вождение и управление автомобилем
Выберите Настройки X нажа‐
тием MENU и выберите
Распознавание дорожных знаков с
помощью колесика на рычаге ука‐ зателя поворота 3 137.
При выборе другого меню инфор‐ мационного центра водителя
после возврата к странице
обнаружения дорожных знаков на
дисплей выводится последний об‐
наруженный дорожный знак.
Функция предупреждения
После активации знаки ограниче‐
ния скорости и запрета обгона ото‐ бражаются на дисплее информа‐
ционного центра водителя во
всплывающих сообщениях.
Функцию предупреждения можно
включить и отключить в меню На‐
стройки на странице системы об‐
наружения дорожных знаков, на‐
жав SET/CLR на рычаге указателей
поворота.

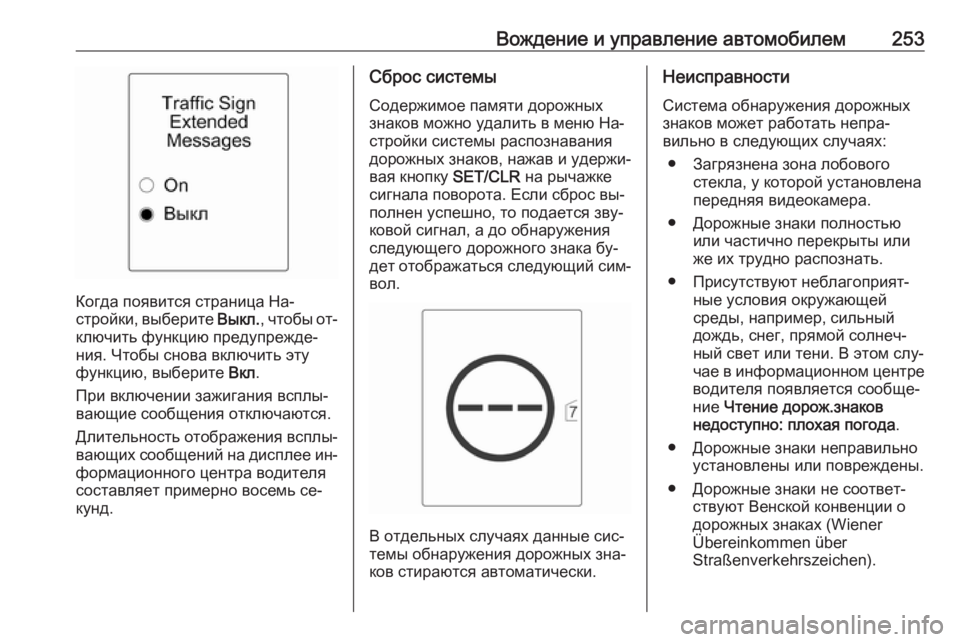

Вождение и управление автомобилем253
Когда появится страница На‐
стройки, выберите Выкл., чтобы от‐
ключить функцию предупрежде‐
ния. Чтобы снова включить эту
функцию, выберите Вкл.
При включении зажигания всплы‐
вающие сообщения отключаются.
Длительность отображения всплы‐
вающих сообщений на дисплее ин‐ формационного центра водителя
составляет примерно восемь се‐
кунд.
Сброс системы
Содержимое памяти дорожных
знаков можно удалить в меню На‐ стройки системы распознавания
дорожных знаков, нажав и удержи‐
вая кнопку SET/CLR на рычажке
сигнала поворота. Если сброс вы‐
полнен успешно, то подается зву‐
ковой сигнал, а до обнаружения
следующего дорожного знака бу‐
дет отображаться следующий сим‐ вол.
В отдельных случаях данные сис‐
темы обнаружения дорожных зна‐ ков стираются автоматически.
Неисправности
Система обнаружения дорожныхзнаков может работать непра‐
вильно в следующих случаях:
● Загрязнена зона лобового стекла, у которой установлена
передняя видеокамера.
● Дорожные знаки полностью или частично перекрыты или
же их трудно распознать.
● Присутствуют неблагоприят‐ ные условия окружающей
среды, например, сильный
дождь, снег, прямой солнеч‐
ный свет или тени. В этом слу‐
чае в информационном центре
водителя появляется сообще‐ ние Чтение дорож.знаков
недоступно: плохая погода .
● Дорожные знаки неправильно установлены или повреждены.
● Дорожные знаки не соответ‐ ствуют Венской конвенции о
дорожных знаках (Wiener
Übereinkommen über
Straßenverkehrszeichen).

254Вождение и управление автомобилемВнимание
Система помогает водителю
различать дорожные знаки при
движении в определенном ско‐
ростном диапазоне. Не игнори‐
руйте знаки, не отображаемые
системой.
Система может различать
только традиционные дорож‐
ные знаки, которые устанавли‐
вают или отменяют ограниче‐
ние скорости.
Эта система активной безопас‐
ности не дает водителю прав на рискованный стиль вождения.
Всегда следует выбирать ско‐
рость автомобиля в соответ‐
ствии с дорожными условиями.
Системы оказания помощи во‐
дителю не освобождают его от
полной ответственности за
управление автомобилем.
Система предупреждения
о выходе за пределыполосы движения
Система предупреждения о вы‐
езде из полосы движения с по‐
мощью передней видеокамеры
следит за разделительными ли‐
ниями полос движения, между ко‐
торыми движется автомобиль.
Система реагирует на изменения разметки и предупреждает води‐
теля при неожиданном выходе за
пределы полосы при помощи ви‐
зуальных и звуковых предупреди‐
тельных сигналов.
Вывод о том, что имеет место не‐
преднамеренный выход за пре‐
делы полосы движения, делается
на основании следующих крите‐
риев:
● Указатели поворотов не рабо‐ тают.
● Педаль тормоза не нажата.● Отсутствуют активные дейст‐ вия педалью акселератора илиускорение.
● Отсутствуют активные дейст‐ вия рулевым колесом.
Если водитель выполняет актив‐
ные действия, предупреждение не
подается.
Включение
Система предупреждения о вы‐
ходе за пределы полосы движения включается нажатием ). При этом
включается светодиод подсветки кнопки. Включение контрольного

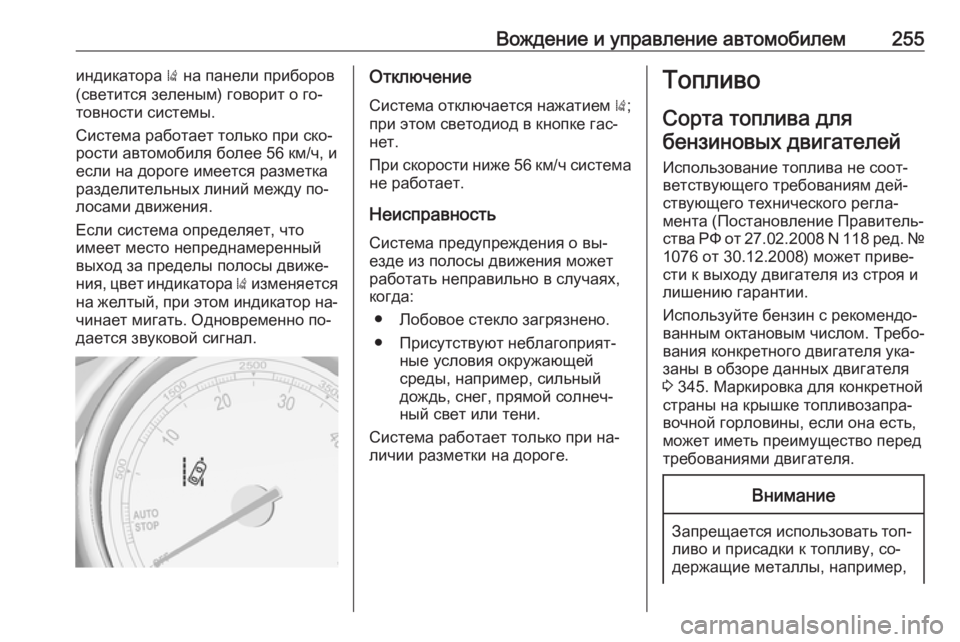

Вождение и управление автомобилем255индикатора ) на панели приборов
(светится зеленым) говорит о го‐
товности системы.
Система работает только при ско‐
рости автомобиля более 56 км/ч, и
если на дороге имеется разметка
разделительных линий между по‐
лосами движения.
Если система определяет, что
имеет место непреднамеренный
выход за пределы полосы движе‐
ния, цвет индикатора ) изменяется
на желтый, при этом индикатор на‐
чинает мигать. Одновременно по‐
дается звуковой сигнал.Отключение
Система отключается нажатием );
при этом светодиод в кнопке гас‐
нет.
При скорости ниже 56 км/ч система
не работает.
Неисправность Система предупреждения о вы‐
езде из полосы движения может
работать неправильно в случаях,
когда:
● Лобовое стекло загрязнено.
● Присутствуют неблагоприят‐ ные условия окружающей
среды, например, сильный
дождь, снег, прямой солнеч‐
ный свет или тени.
Система работает только при на‐
личии разметки на дороге.Топливо
Сорта топлива для бензиновых двигателей
Использование топлива не соот‐
ветствующего требованиям дей‐
ствующего технического регла‐
мента (Постановление Правитель‐ ства РФ от 27.02.2008 N 118 ред. №
1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя и
лишению гарантии.
Используйте бензин с рекомендо‐
ванным октановым числом. Требо‐
вания конкретного двигателя ука‐
заны в обзоре данных двигателя
3 345. Маркировка для конкретной
страны на крышке топливозапра‐
вочной горловины, если она есть,
может иметь преимущество перед
требованиями двигателя.Внимание
Запрещается использовать топ‐ ливо и присадки к топливу, со‐
держащие металлы, например,

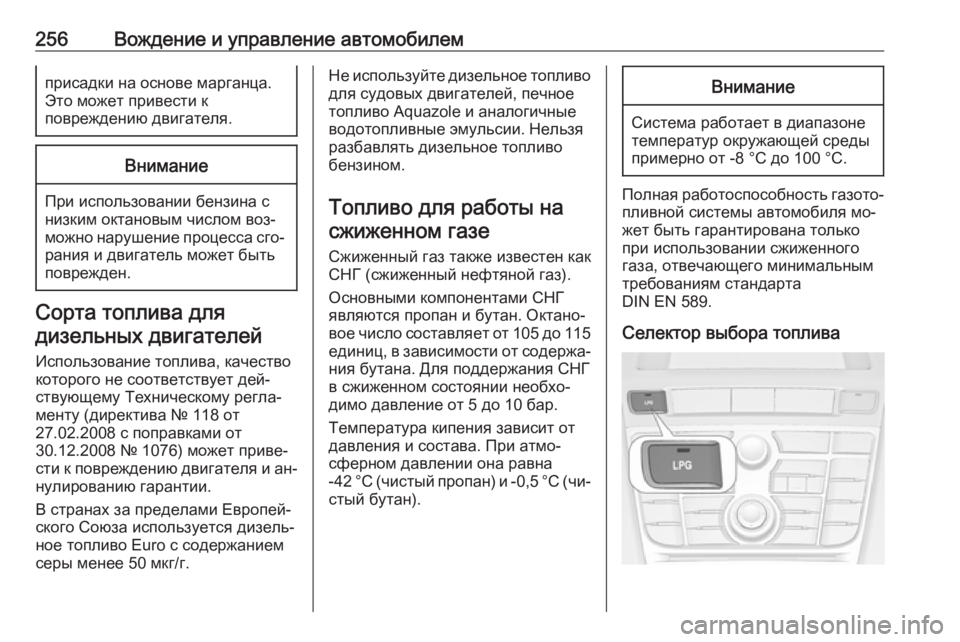

256Вождение и управление автомобилемприсадки на основе марганца.
Это может привести к
повреждению двигателя.Внимание
При использовании бензина с
низким октановым числом воз‐
можно нарушение процесса сго‐
рания и двигатель может быть
поврежден.
Сорта топлива для
дизельных двигателей
Использование топлива, качество
которого не соответствует дей‐
ствующему Техническому регла‐
менту (директива № 118 от
27.02.2008 с поправками от
30.12.2008 № 1076) может приве‐
сти к повреждению двигателя и ан‐ нулированию гарантии.
В странах за пределами Европей‐
ского Союза используется дизель‐
ное топливо Euro с содержанием
серы менее 50 мкг/г.
Не используйте дизельное топливо
для судовых двигателей, печное
топливо Aquazole и аналогичные
водотопливные эмульсии. Нельзя
разбавлять дизельное топливо
бензином.
Топливо для работы на сжиженном газе
Сжиженный газ также известен как
СНГ (сжиженный нефтяной газ).
Основными компонентами СНГ
являются пропан и бутан. Октано‐
вое число составляет от 105 до 115
единиц, в зависимости от содержа‐ ния бутана. Для поддержания СНГ
в сжиженном состоянии необхо‐
димо давление от 5 до 10 бар.
Температура кипения зависит от
давления и состава. При атмо‐
сферном давлении она равна
-42 °C (чистый пропан) и -0,5 °C (чи‐
стый бутан).Внимание
Система работает в диапазоне
температур окружающей среды
примерно от -8 °C до 100 °C.
Полная работоспособность газото‐
пливной системы автомобиля мо‐
жет быть гарантирована только
при использовании сжиженного
газа, отвечающего минимальным
требованиям стандарта
DIN EN 589.
Селектор выбора топлива

Вождение и управление автомобилем257При нажатии LPG происходит пе‐
реключение с бензина на СНГ, как только будут выполнены необходи‐
мые для этого условия (темпера‐
тура охлаждающей жидкости, тем‐
пература газа и минимальная ско‐
рость вращения коленчатого вала
двигателя). Эти условия обычно
выполняются примерно через
60 секунд (в зависимости от темпе‐
ратуры окружающей среды) и
после первого выжимания педали
акселератора. Состояние свето‐
диода соответствует текущему ра‐
бочему режиму.1 откл.:используется бен‐
зин1 мигание:проверка условий
для перехода на ра‐
боту на сжиженном
газе. Загорается,
если условия вы‐
полнены.1 горит
светом:используется сжи‐
женный газ1 мигает 5
раз и гаснет:бак для сжиженного
газа пуст или неис‐
правность в сис‐
теме сжиженного
газа. На дисплее ин‐ формационного
центра водителя по‐
явится сообщение.
С пустым топливным баком двига‐
тель не запускается.
Выбранный топливный режим за‐
поминается и активируется в сле‐
дующем цикле зажигания, если по‐ зволяют условия.
Если сжиженный газ в баллоне из‐ расходован, до отключения зажи‐
гания автомобиль автоматически
перейдет на работу на бензине.
При автоматическом переключе‐
нии между бензином и газом может
ощущаться кратковременная пауза
в тяговой мощности двигателя.
Каждые шесть месяцев следует пе‐ реключаться на использование
бензина и вырабатывать его запас
в топливном баке до включения ин‐
дикатора i, после чего снова за‐
правлять бак. Это необходимо для
поддержания требуемого качества
топлива и сохранения работоспо‐ собности системы в режиме ис‐
пользования бензина.
Через регулярные промежутки вре‐ мени во избежание коррозии пол‐
ностью заполняйте бак топливом.
Неисправности и способы их
устранения
Если система не переключается в
режим использования газа, необ‐
ходимо проверить следующее:
● Достаточно ли сжиженного газа в баллоне?
● Достаточно ли в топливном баке бензина для пуска двига‐
теля?
В условиях очень высоких или низ‐ ких температур переключение с
бензина на газ может занять
больше времени, чем обычно.

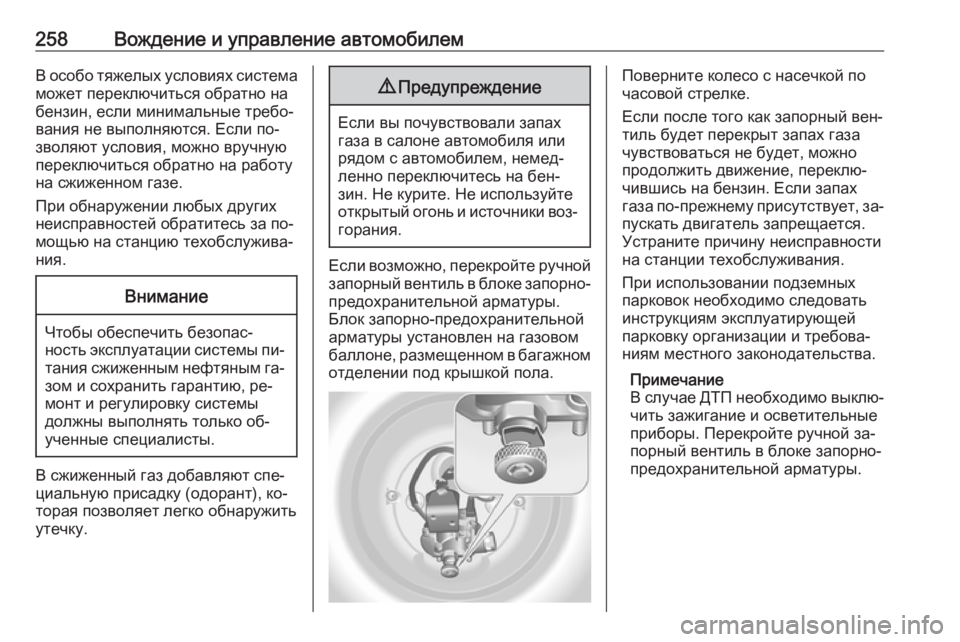

258Вождение и управление автомобилемВ особо тяжелых условиях система
может переключиться обратно на
бензин, если минимальные требо‐
вания не выполняются. Если по‐
зволяют условия, можно вручную
переключиться обратно на работу
на сжиженном газе.
При обнаружении любых других
неисправностей обратитесь за по‐
мощью на станцию техобслужива‐
ния.Внимание
Чтобы обеспечить безопас‐
ность эксплуатации системы пи‐
тания сжиженным нефтяным га‐зом и сохранить гарантию, ре‐
монт и регулировку системы
должны выполнять только об‐
ученные специалисты.
В сжиженный газ добавляют спе‐
циальную присадку (одорант), ко‐
торая позволяет легко обнаружить
утечку.
9 Предупреждение
Если вы почувствовали запах
газа в салоне автомобиля или
рядом с автомобилем, немед‐
ленно переключитесь на бен‐
зин. Не курите. Не используйте
открытый огонь и источники воз‐ горания.
Если возможно, перекройте ручной
запорный вентиль в блоке запорно-
предохранительной арматуры.
Блок запорно-предохранительной
арматуры установлен на газовом
баллоне, размещенном в багажном
отделении под крышкой пола.
Поверните колесо с насечкой по
часовой стрелке.
Если после того как запорный вен‐ тиль будет перекрыт запах газа
чувствоваться не будет, можно
продолжить движение, переклю‐
чившись на бензин. Если запах
газа по-прежнему присутствует, за‐
пускать двигатель запрещается.
Устраните причину неисправности
на станции техобслуживания.
При использовании подземных
парковок необходимо следовать
инструкциям эксплуатирующей
парковку организации и требова‐
ниям местного законодательства.
Примечание
В случае ДТП необходимо выклю‐ чить зажигание и осветительные
приборы. Перекройте ручной за‐
порный вентиль в блоке запорно-
предохранительной арматуры.
